Thanh hiệu chuẩn (Calibration Strip) để cân chỉnh Live Z/Lớp in đầu tiên đơn giản

Cập nhật 9-11-2022: Đã thêm phiên bản cho đầu phun 0.8mm. Các vạch chia trên phiên bản cũ in không chuẩn với đầu phun 0.8mm.

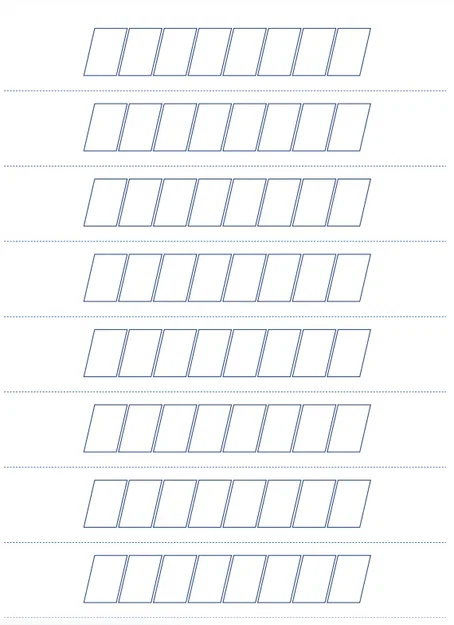

Cập nhật 20-1-2022: Đã thêm tệp PDF kèm mẫu ghi chú để ghi lại các giá trị Live Z đã dùng khi cân chỉnh. Dành cho những ai hay quên giống như mình…

Cập nhật 13-1-2022: Đã thêm phiên bản lớn hơn, đặc biệt dành cho dòng máy in Mk3(S+) vì quạt làm mát đôi khi che mất tầm nhìn.

Mình thấy khoảng 90% các câu hỏi trên diễn đàn PrusaPrinters liên quan đến độ bám dính của nhựa đều có thể trả lời bằng câu “chỉnh Live Z cho chuẩn vào!”. Cách tiếp cận Live Z My Way của Jeff Jordan để tối ưu hóa lớp in đầu tiên là một phương pháp rất phổ biến. Cách cân chỉnh tích hợp sẵn trên máy in Prusa cũng khá ổn, nhưng hình vuông nhỏ ở cuối có thể hơi khó nhìn, nhất là với người mới, cộng thêm việc tốn thời gian nếu bạn muốn thử nghiệm nhiều giá trị Live Z khác nhau.

Cách mình thường dùng để chỉnh Live Z là in một hình vuông 60mm x 60mm và thay đổi giá trị Live Z theo từng bước -0.020, thực hiện khoảng 6 đến 8 lần trong suốt quá trình in. Nhưng do đường chạy dao (tool path) trên mô hình, diện tích các vùng thử nghiệm không đều nhau, từ một góc nhỏ ở phía dưới bên phải và trên bên trái đến vùng lớn hơn nhiều ở giữa. Thêm nữa, rất khó để biết khi nào cần đổi giá trị mới khi đầu in nằm ở các góc vì nó che khuất tầm nhìn của mình.

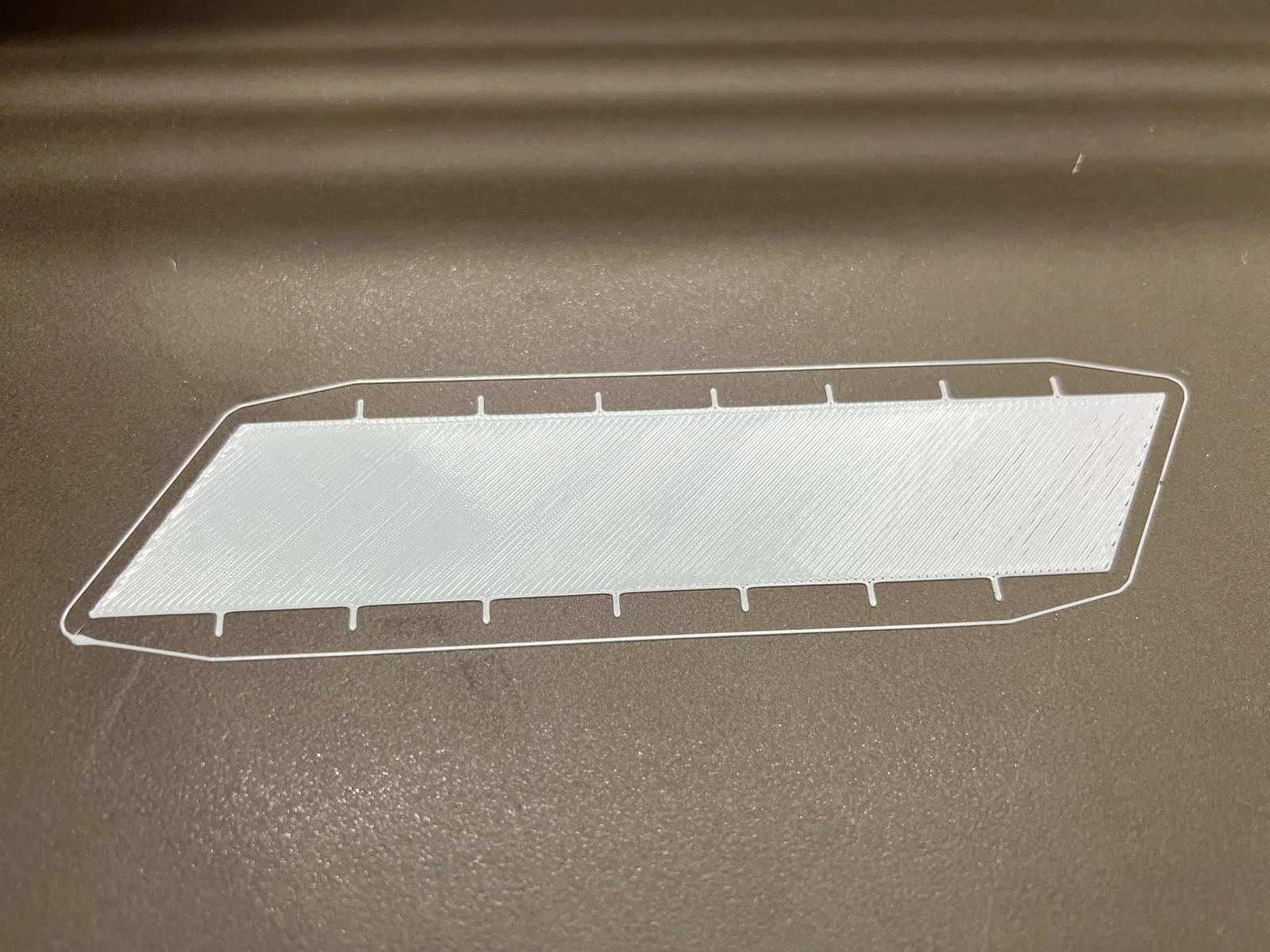

Vì vậy, mình đã tạo ra phiên bản “cải tiến” này bằng cách biến hình vuông thành hình chữ nhật. Mình cũng thêm các vạch chia nhỏ để biết khi nào cần thay đổi giá trị Live Z.

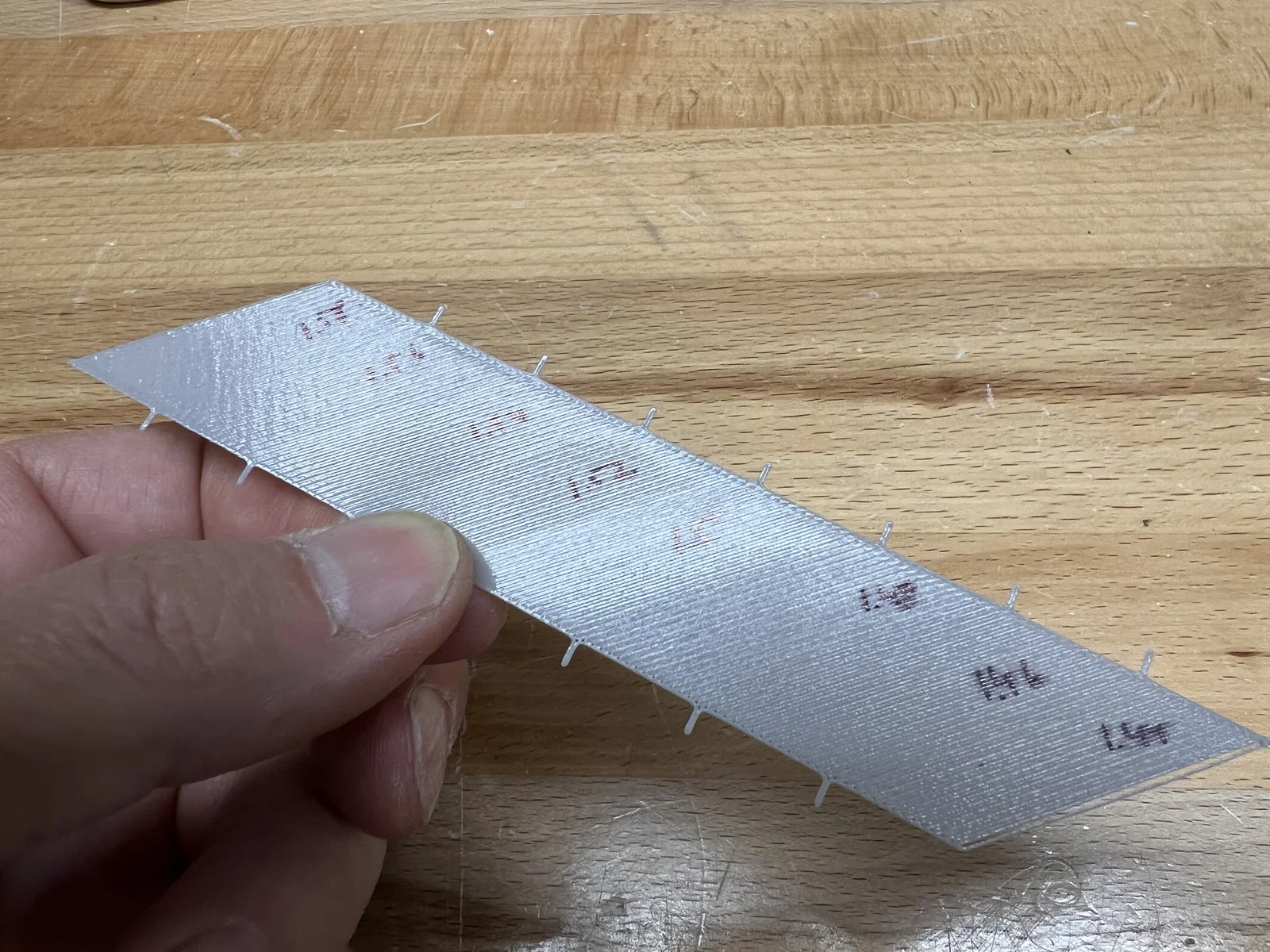

Hãy xem tại đây để biết chi tiết về phương pháp tối ưu hóa Live Z này. Thông thường mình dùng phương pháp cân chỉnh lớp đầu tiên có sẵn trên máy để nhựa bám tốt vào bàn in, sau đó mới dùng mô hình này để tinh chỉnh. Bắt đầu với một giá trị Live Z nhất định, rồi mỗi khi đầu in đi đến một vạch chia, mình lại điều chỉnh Live Z. Với chiều dài của mô hình này, bạn có thể thử nghiệm 8 giá trị Live Z khác nhau. Ví dụ (các con số chỉ là giả định), nếu mình thấy độ bám ổn ở -1.100, mình sẽ bắt đầu với Live Z là -1.040, rồi chuyển thành -1.060 khi đến vạch đầu tiên, -1.080 ở vạch tiếp theo, rồi -1.100, -1.120, v.v. Tất nhiên, bạn có thể dùng nó để tinh chỉnh Live Z kỹ hơn, ví dụ như bước -0.01 hoặc thậm chí -0.005, dù mình hiếm khi thấy cần thiết đến vậy.

Mình cũng đã tải lên các tệp .3mf. Hãy tự điều chỉnh tùy theo loại nhựa hoặc chiều cao lớp in đầu tiên của bạn nhé.
