Cọc Tiếp Điểm Loa (Speaker Terminal)

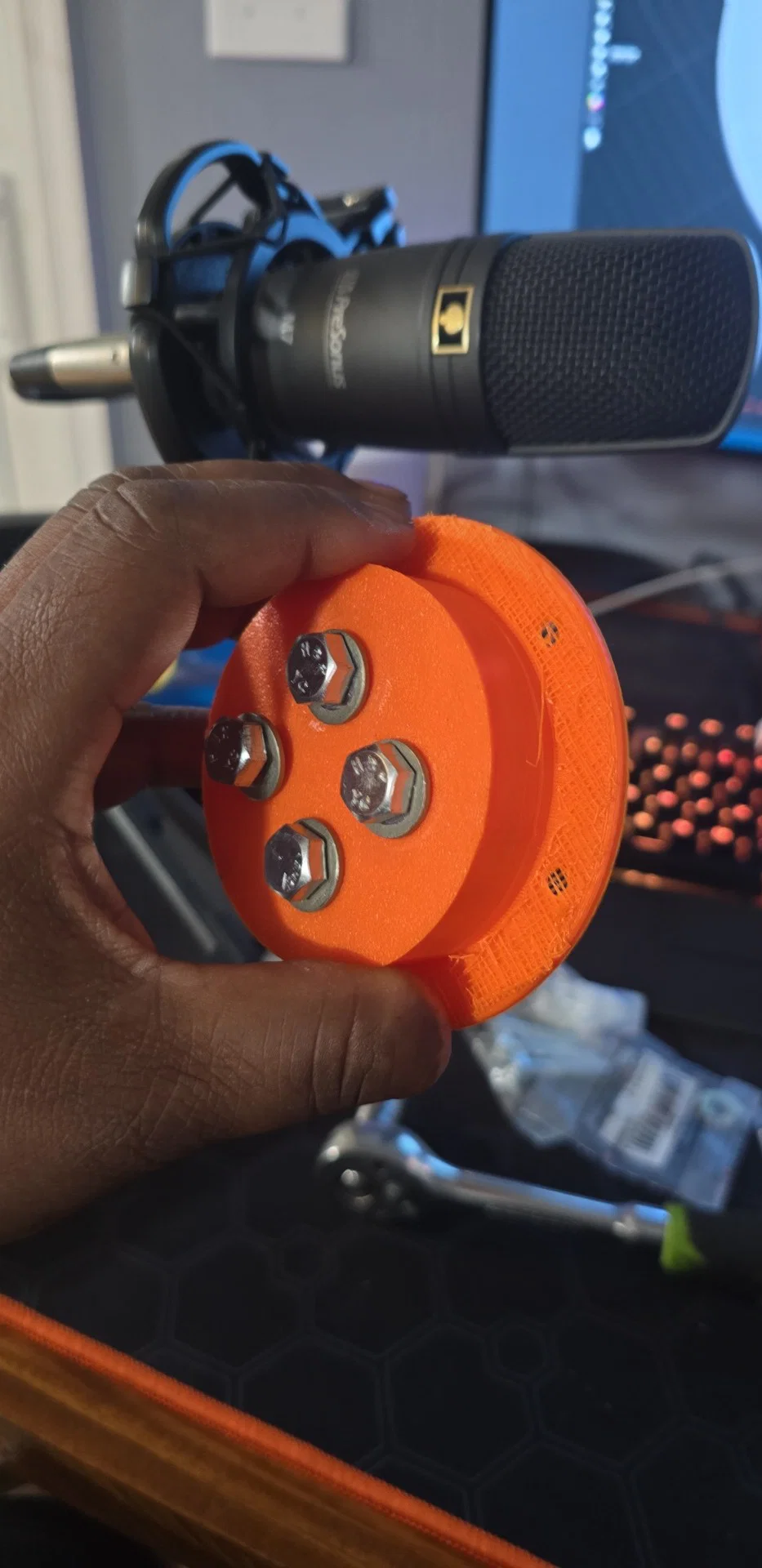

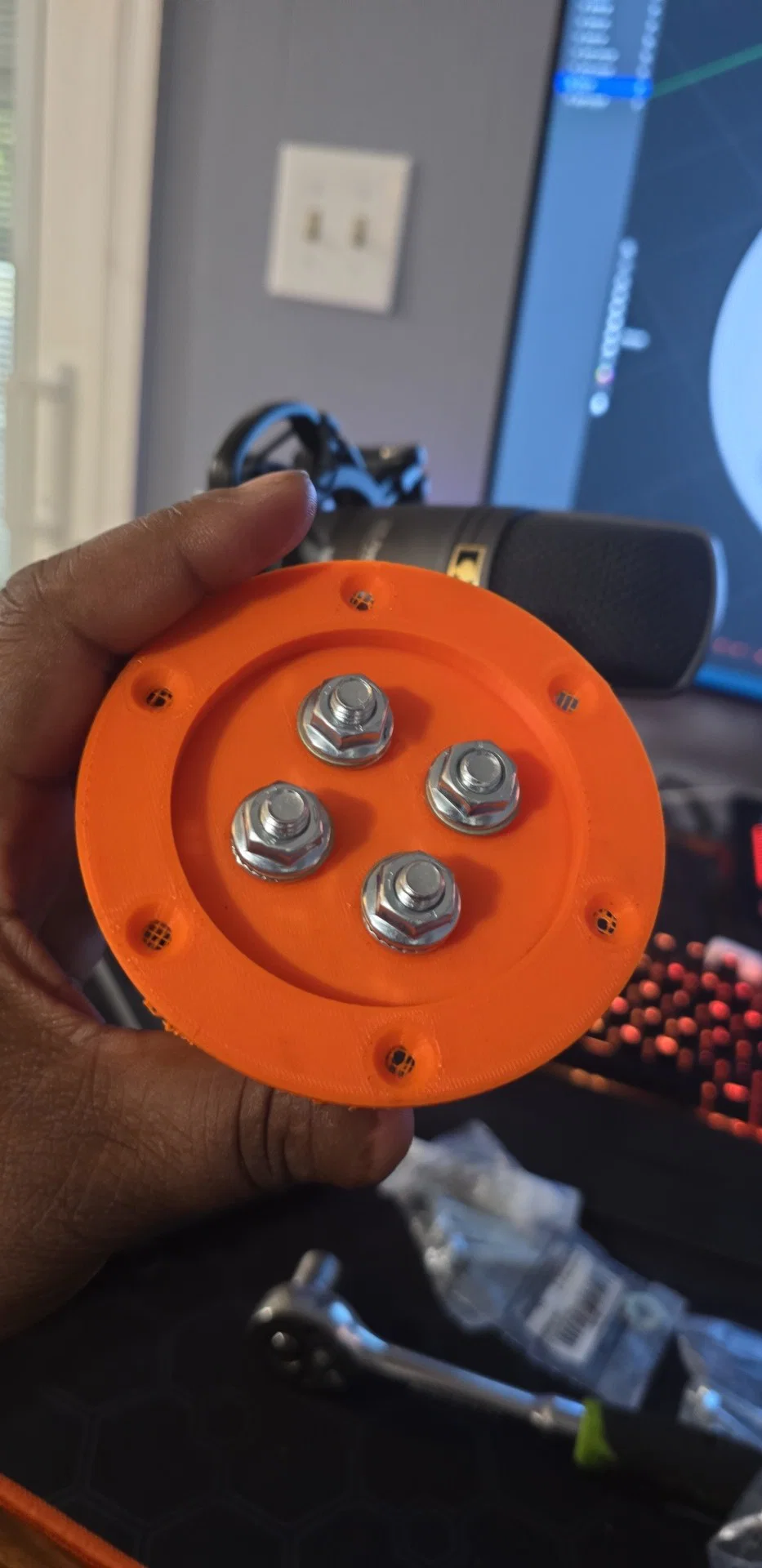

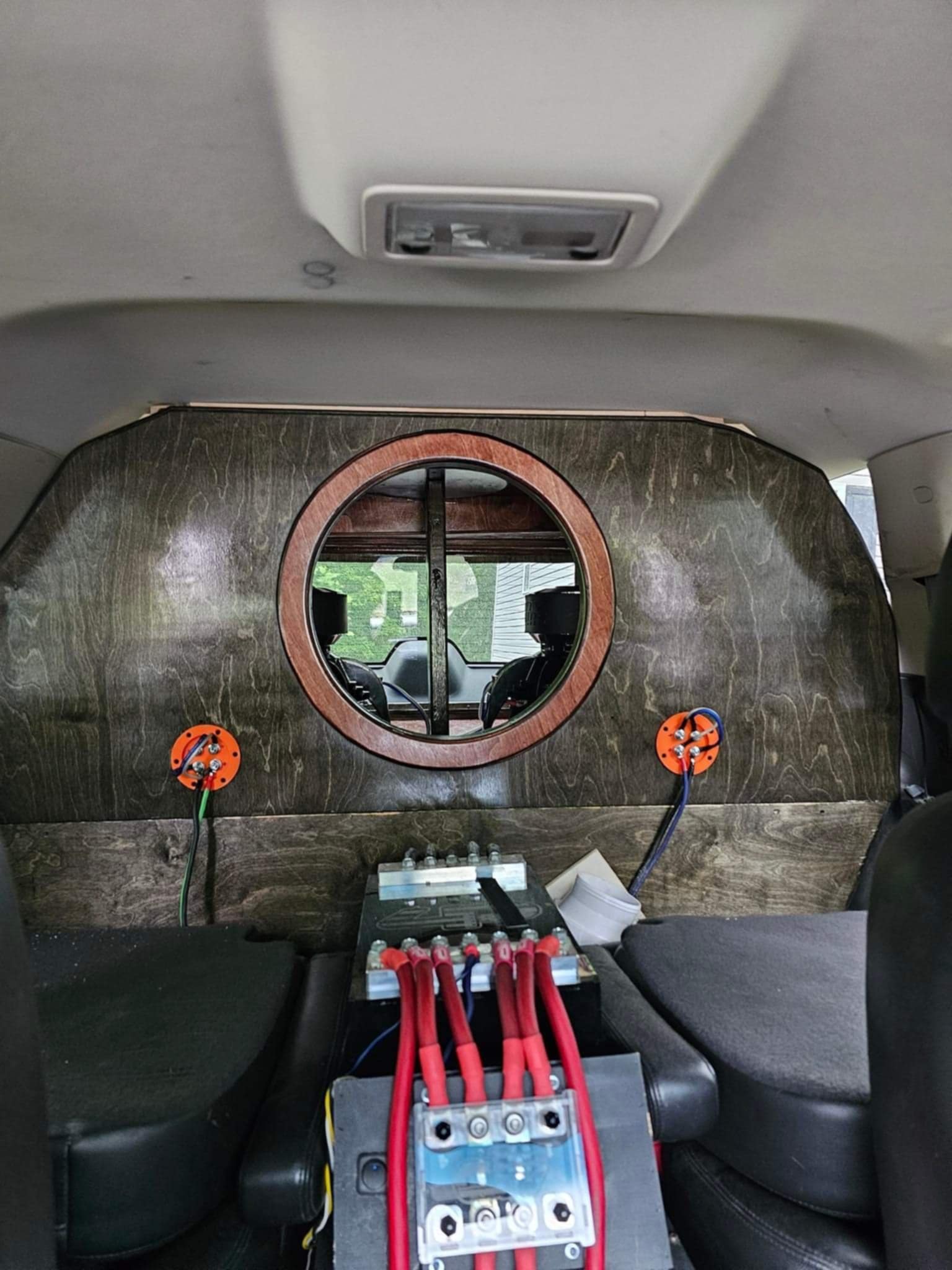

Mẫu này được mình thiết kế ban đầu cho thùng loa subwoofer tự đóng. Mình muốn kết nối cả hai cuộn dây loa để thay đổi trở kháng mà không cần tháo loa ra khỏi thùng, hoặc đấu mỗi cuộn dây vào các amply riêng biệt. Các cọc tiếp điểm này phù hợp với dây điện tiết diện lớn như cỡ 10, 8, hoặc 4 AWG. Bạn cần dùng bu-lông, đai ốc và vòng đệm kích thước 9/16" để lắp ráp. Thiết kế này dành cho lỗ khoét 3 inch và mình đã lắp thử trên ván ép bạch dương 3/4". Có nhiều phiên bản khác nhau, bao gồm loại có hốc để đai ốc âm vào bên trong, giúp bạn không cần phải giữ bu-lông từ phía đối diện khi siết. Các phiên bản không có hốc được thiết kế để sử dụng với vòng đệm vênh (split washers).

Mình cũng đã thêm các mẫu cho loại một cực dương và một cực âm. Một trong số đó có bề mặt phẳng giúp in không cần hỗ trợ (supports). Mẫu này vẫn sử dụng phần cứng 9/16" và lỗ khoét 3".

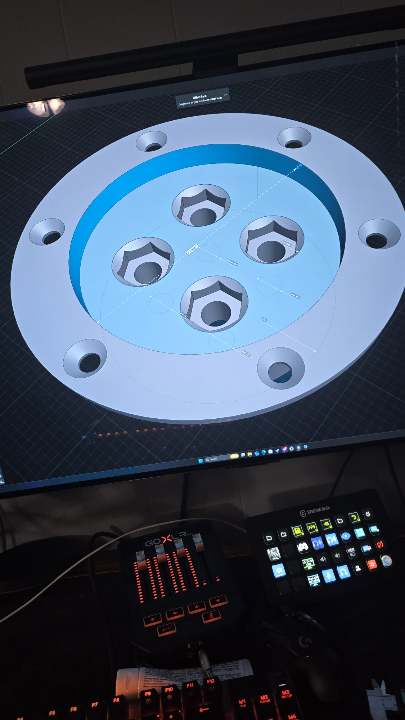

Gần đây có người yêu cầu thêm mẫu cốc tiếp điểm (terminal cup) với hai cọc và có hốc âm cho đai ốc.

Lưu ý: Khi in, hãy đặt mặt sau của cọc tiếp điểm lên bàn in và bật chế độ hỗ trợ (supports).
