Xích Cáp Extruder SV08 - Giải Pháp Quản Lý Dây Cáp

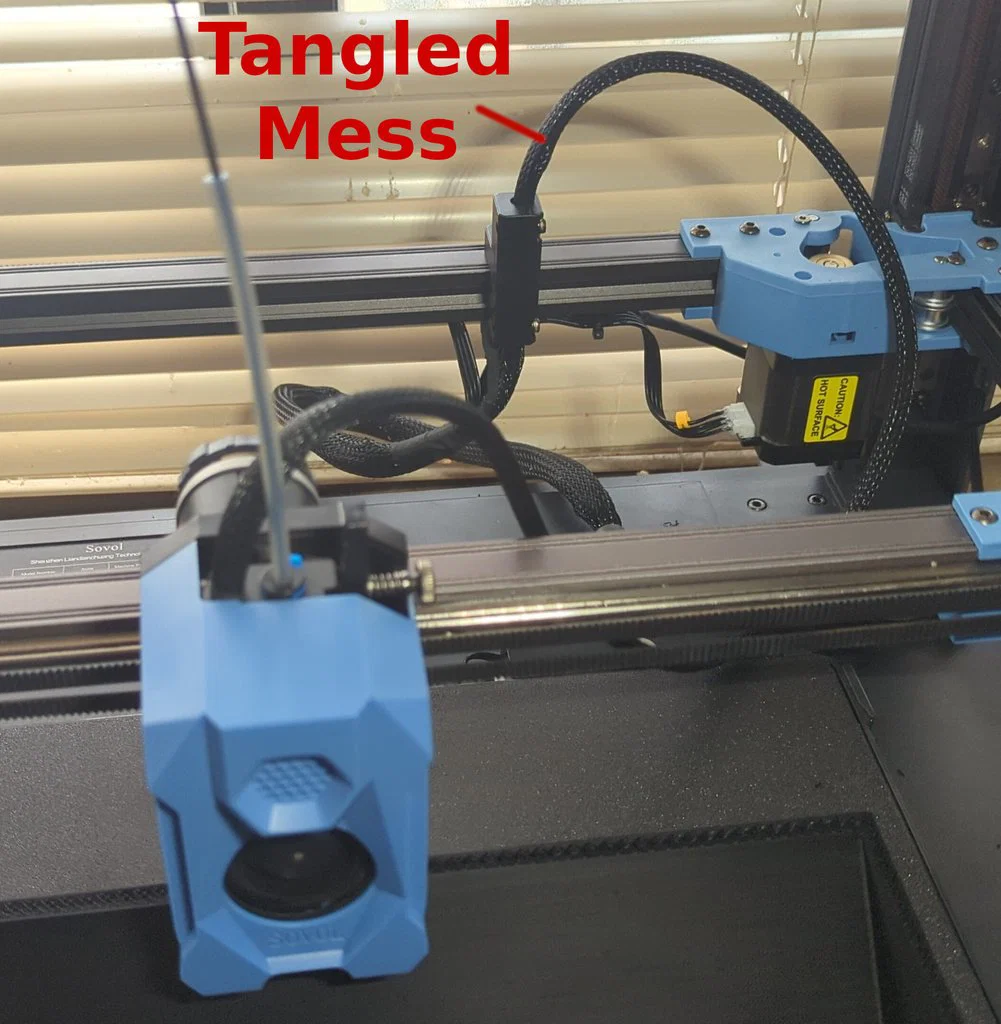

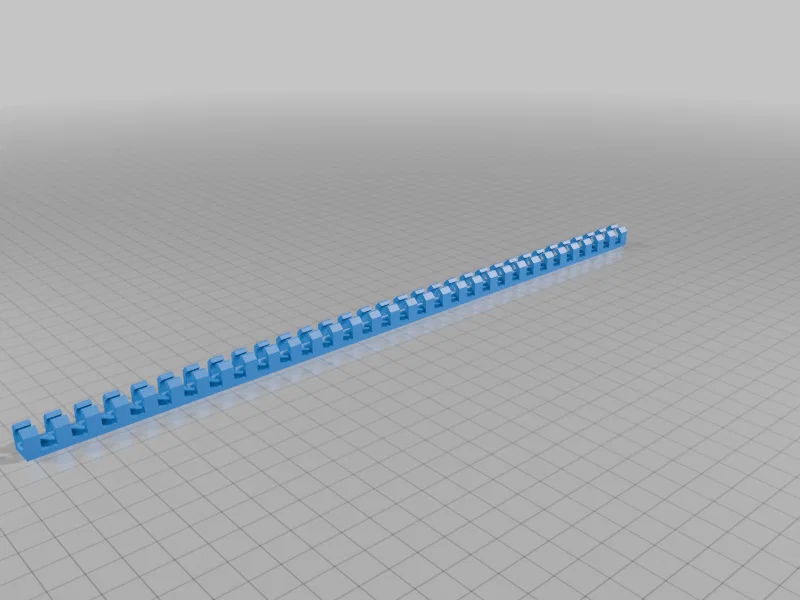

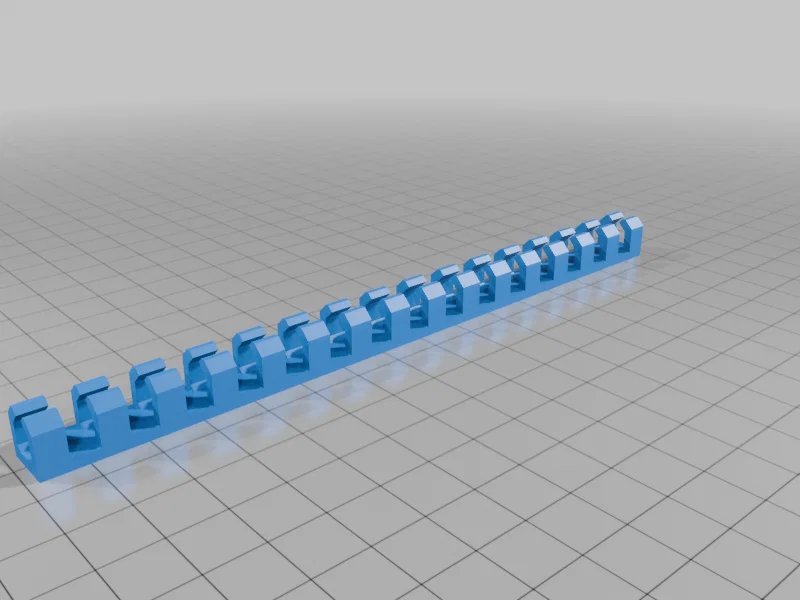

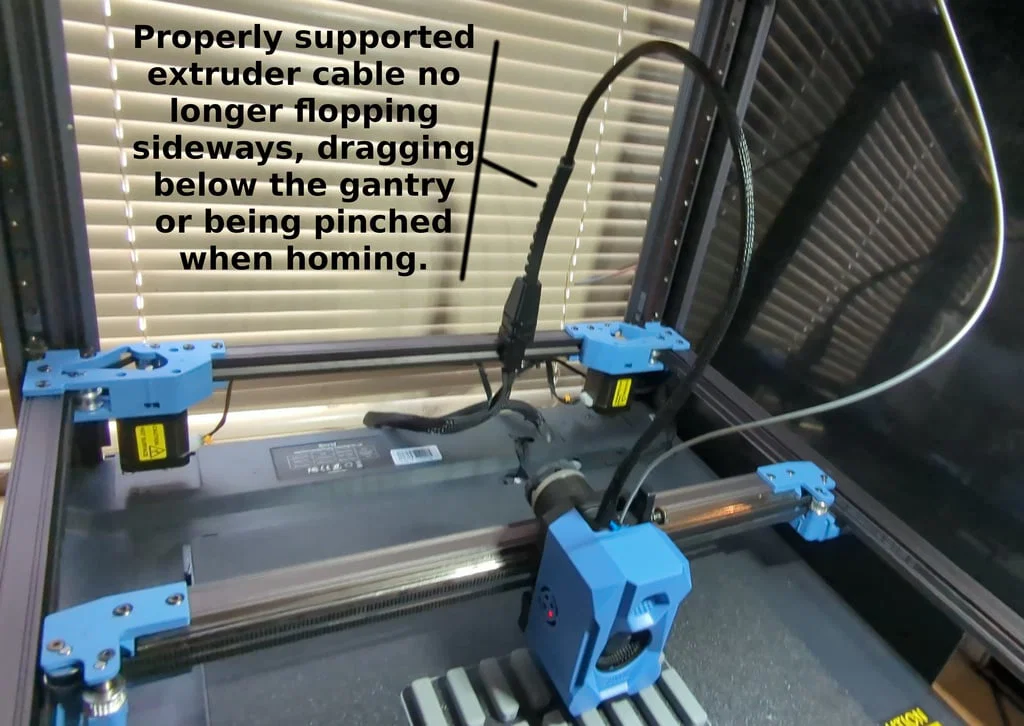

Tôi hay in TPU nên không thích dùng ống Bowden ngược để dẫn sợi nhựa. Để giảm lực kéo làm giãn sợi nhựa dẻo, tôi cho nhựa đi từ giá treo trên cao, dẫn thẳng xuống extruder. Khi không dùng ống Bowden trên máy SV08, dây cáp extruder cứ bị vướng víu, quẹt vào bản in, vướng vào khung máy và bị kẹt khi đang homing. Tôi đã thiết kế sợi xích cáp linh hoạt này để khắc phục mấy vấn đề đó. Tôi thích dùng loại 160 mm ngắn gọn hơn, nhưng cũng có cung cấp thêm bản 640 mm dài để bao trọn toàn bộ chiều dài cáp. Xích cáp được in làm hai phần để vừa với bàn in, các đầu vát được thiết kế để khớp vào nhau ở giữa. Bạn có thể cần cắt bớt một hoặc hai đốt 10 mm ở đoạn sát extruder vì tôi thiết kế dư ra phòng trường hợp dây cáp của bạn dài hơn của tôi. Bản xích dài hơi cứng và có vẻ hơi bó buộc, nhưng có lẽ vài bạn sẽ thích kiểu kiểm soát cáp chặt chẽ như vậy. Bản 160 mm cho phép cáp cong nhẹ một chút nhưng nó là giải pháp tối ưu giúp giữ cáp gọn gàng, tránh vướng víu.

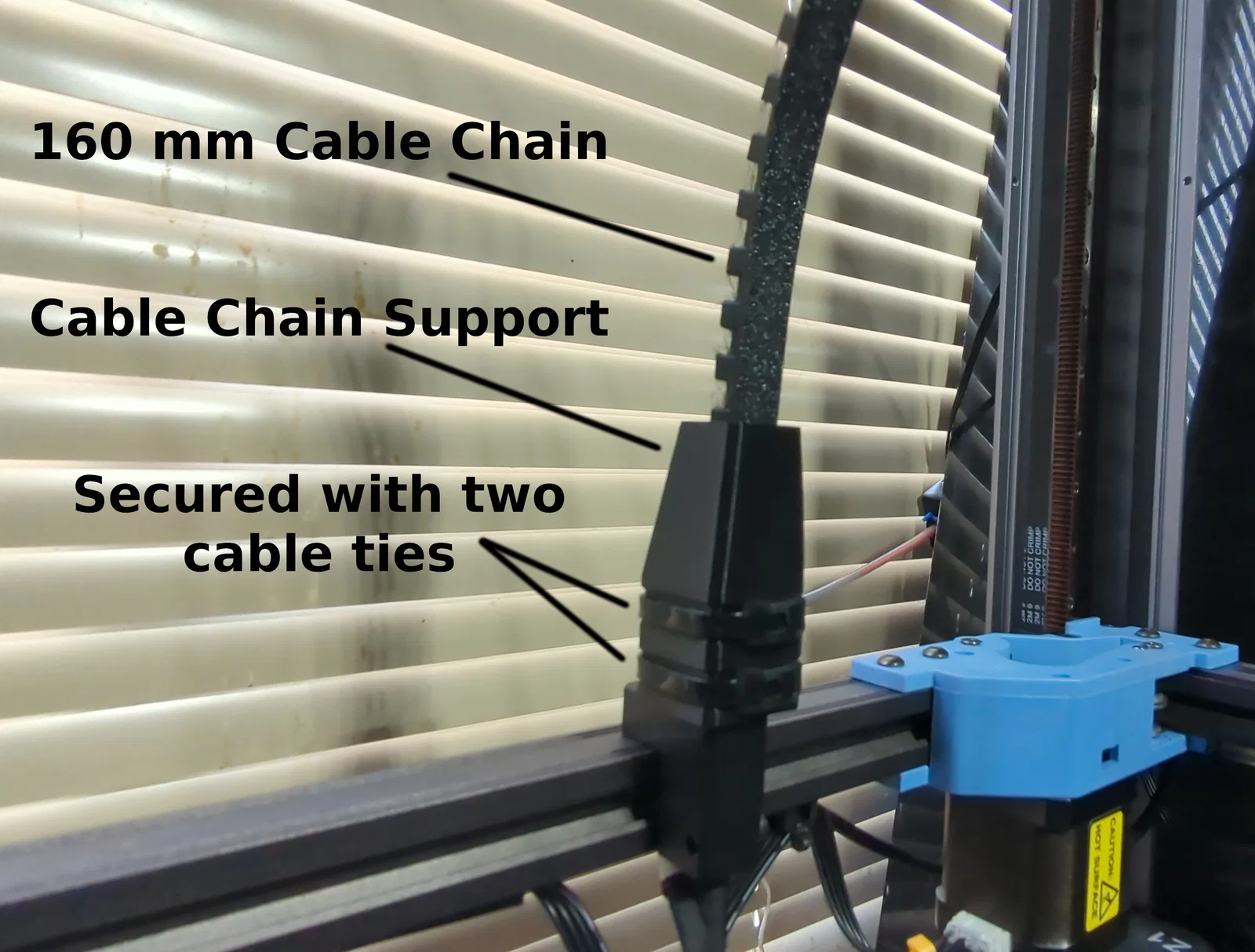

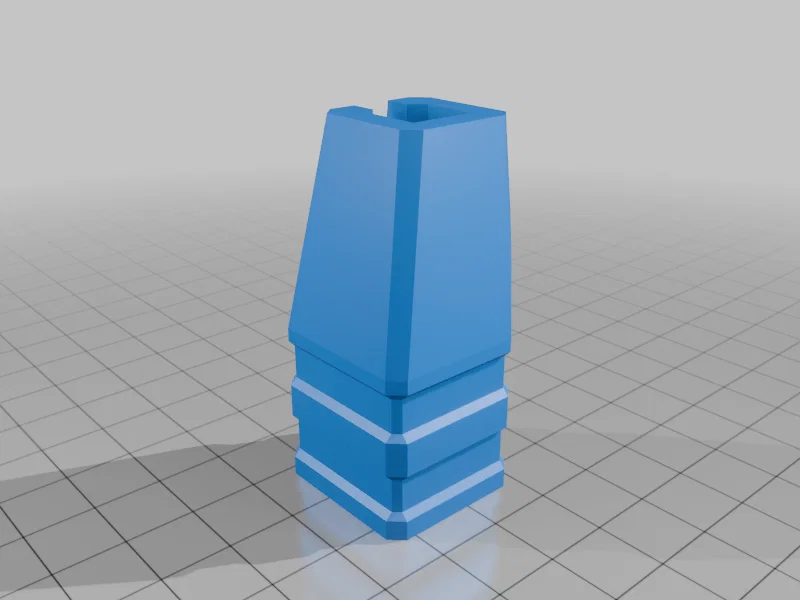

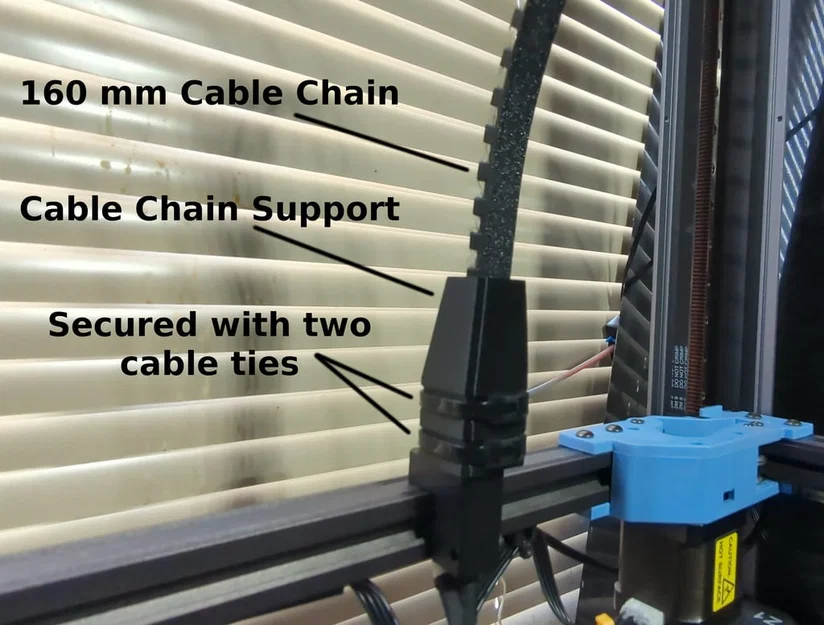

Bạn sẽ cần in hai phần - xích cáp và đế đỡ, cả hai đều in bằng nhựa TPU 95A. Phần đế được cố định vào kẹp cáp phía sau máy bằng hai dây rút loại trung bình (loại chịu lực 50 pound). Tôi thích dùng loại dây rút có thiết kế gọn gàng như trong hình vì nhìn đẹp hơn, phần đầu cắt sẽ giấu vào bên trong đầu khóa nên không bị sắc cạnh gây trầy xước. Dây rút là tùy chọn. Đế đỡ được thiết kế ôm sát vào kẹp cáp.

Tôi đã đính kèm các file FreeCAD nếu bạn muốn tùy chỉnh thiết kế, file STL nếu bạn muốn tự dùng slicer của mình, và cả file OrcaSlicer nếu bạn muốn chỉnh thông số in. Tôi cũng đã thử đăng kèm file G-code để các bạn tải về in trực tiếp trên máy SV08 nhưng Printables không chấp nhận file G-code do lỗi “File contains unsupported code EXCLUDE_OBJECT_DEFINE”. Các bạn có thể tìm thấy file G-code trên tài khoản Thingiverse của tôi.
