Bộ vách ngăn và khay chia ngăn kéo IKEA Trofast đa năng

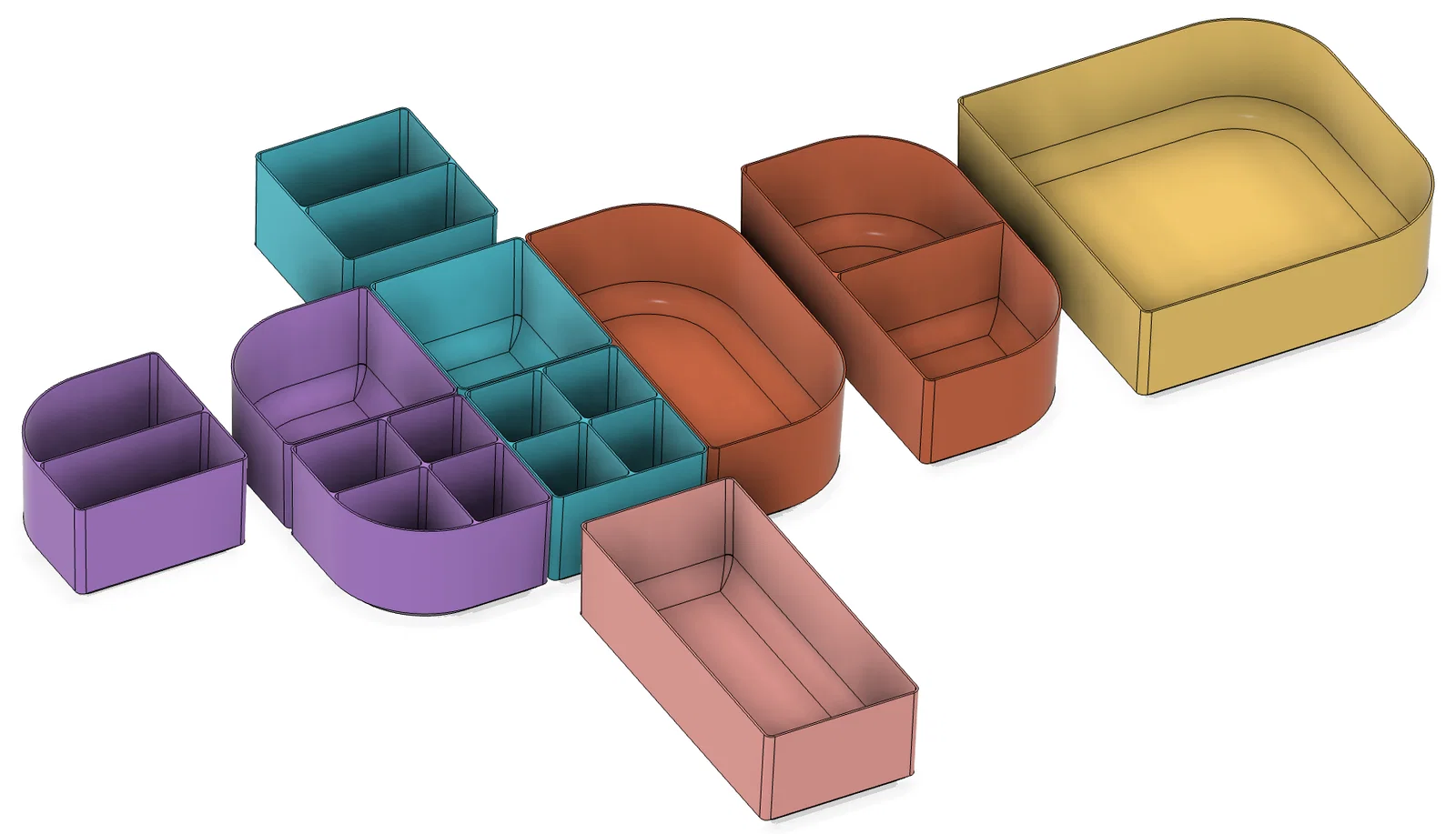

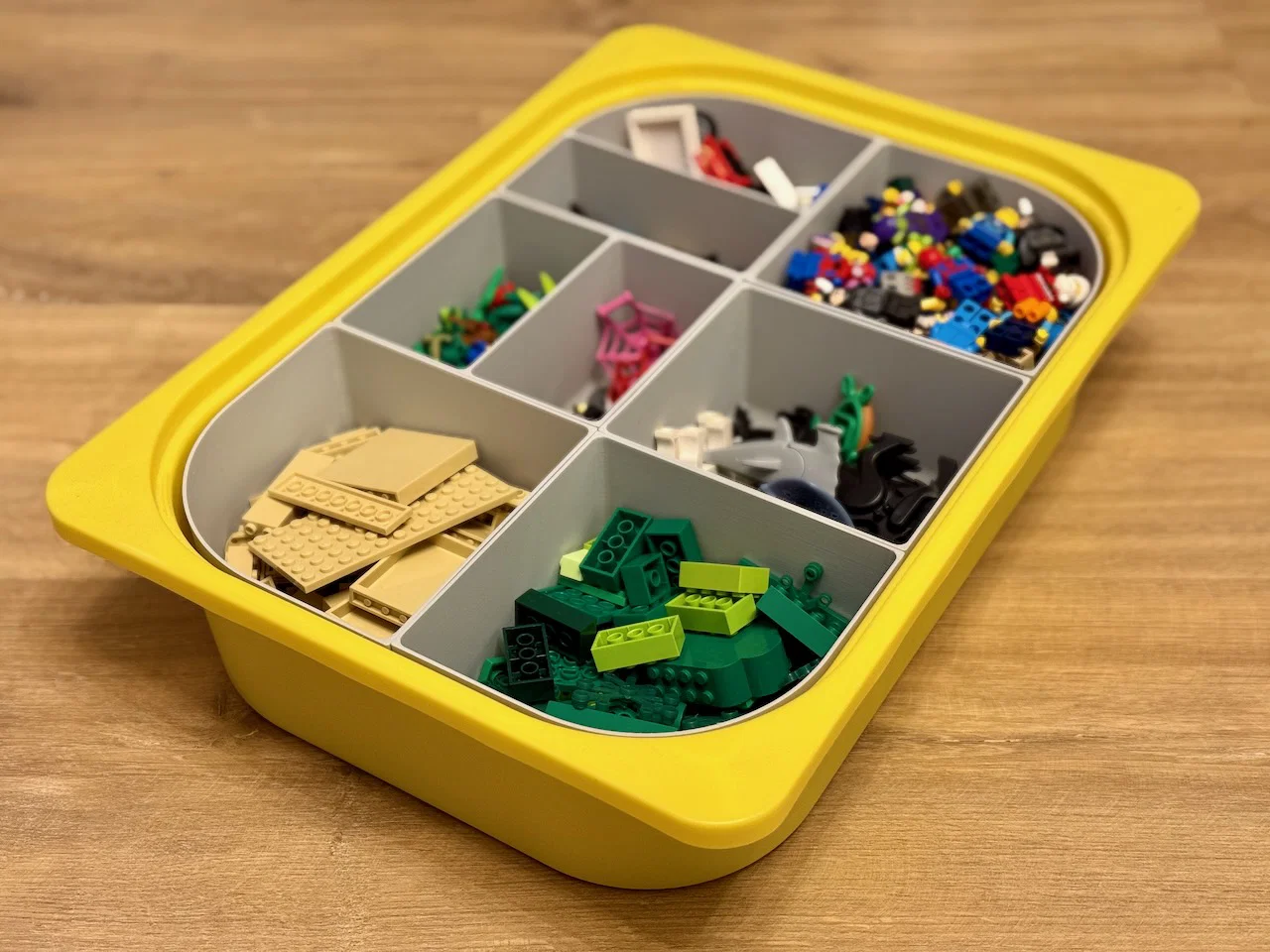

Bộ vách ngăn/khay chia ngăn kéo cho IKEA Trofast - bạn có thể thoải mái phối hợp chúng theo ý muốn. Ban đầu thiết kế này dành cho LEGO (đặc biệt có các đường bo góc lớn ở đáy giúp dễ dàng nhặt các chi tiết nhỏ), nhưng bạn có thể sử dụng cho bất kỳ mục đích nào khác.

Lưu ý rằng các khay này vừa vặn với các loại ngăn kéo Trofast kích thước tiêu chuẩn, đầy đủ (mã sản phẩm 505.820.72).

Hãy nhớ rằng ngăn kéo Trofast có các thành hơi nghiêng, vì vậy tất cả các hộp đều có thể dùng ở cả hai bên, nhưng cần xoay hướng để các vách khớp với nhau. Ngoài ra, ngăn kéo khá linh hoạt và kích thước có thể chênh lệch đôi chút, nên bạn có thể cần điều chỉnh lại khoảng cách/độ rơ khi in.

Nếu bạn cần thêm các bố cục 1x1 hoặc 1x2 khác, cứ thoải mái để lại bình luận hoặc sử dụng các file F3D và STEP đính kèm.

Các thông số có thể tùy chỉnh trong file Fusion 360:

• khoảng cách giữa các hộp và thành ngăn kéo (mặc định: 1 mm)
• độ dày vách (mặc định: 1,5 mm)
• kích thước bo góc đáy bên trong
• kích thước bo góc đứng bên trong
• kích thước vát đáy bên ngoài
• kích thước bo góc đứng bên ngoài ở các cạnh của hộp

Nhật ký thay đổi (Changelog):

• v1: phát hành phiên bản đầu tiên
• v2: sửa khoảng cách giữa các hộp và ngăn kéo (hiện tại đã đều ở tất cả các mặt), bổ sung thêm hộp Maxi

Tôi đã dành rất nhiều thời gian để hoàn thiện dự án này và làm cho nó có tính tùy biến cao cho mọi người, vì vậy tôi rất trân trọng nếu bạn liên hệ với tôi trong trường hợp muốn sử dụng cho mục đích thương mại.
