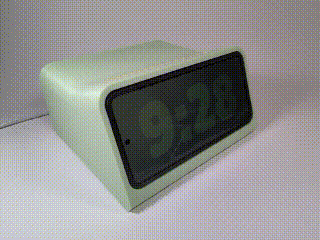

Đế sạc Pixel 8 Pro cho ốp Quad Lock Mag (Lấy cảm hứng từ Scott Yu Jan)

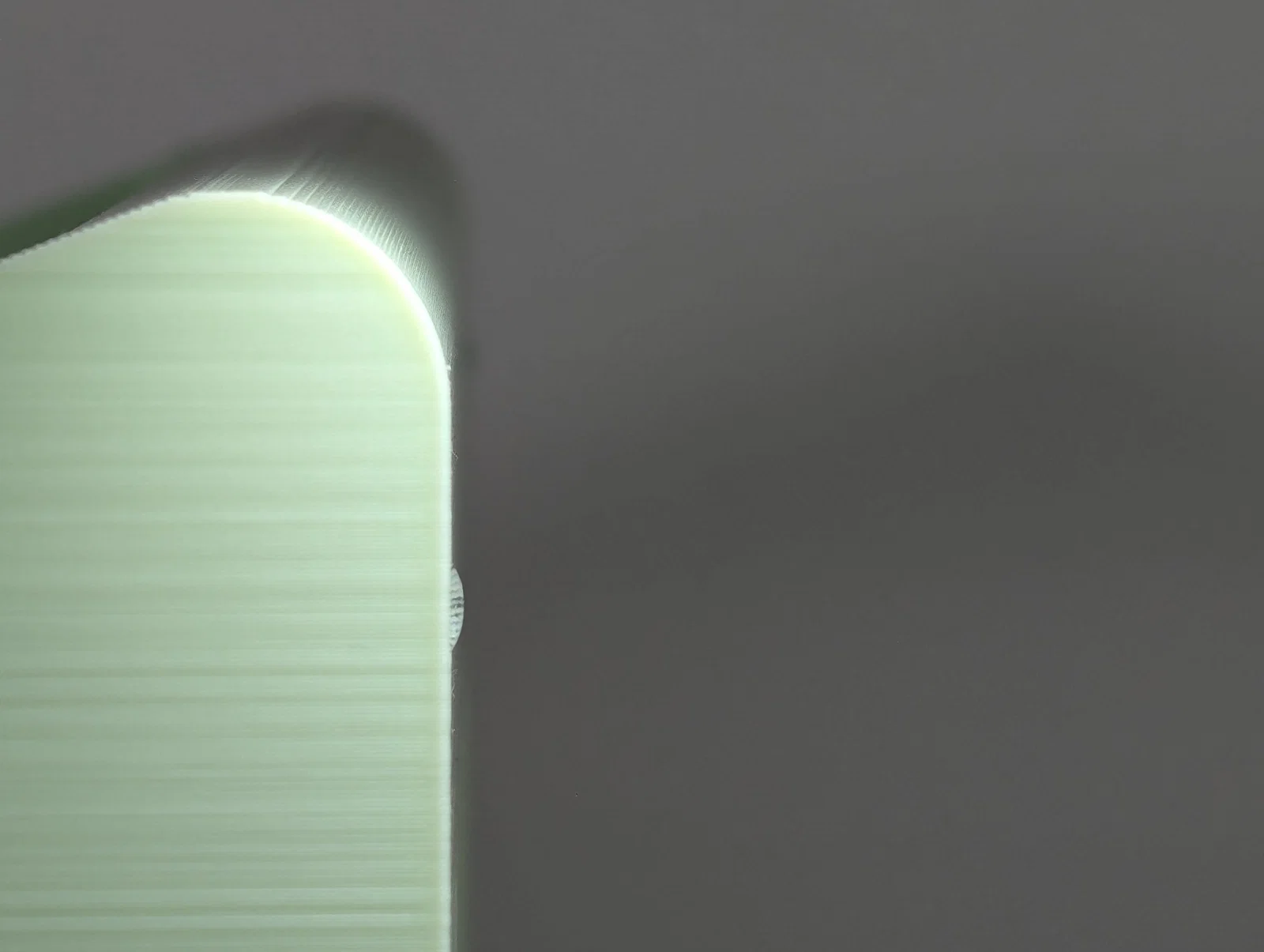

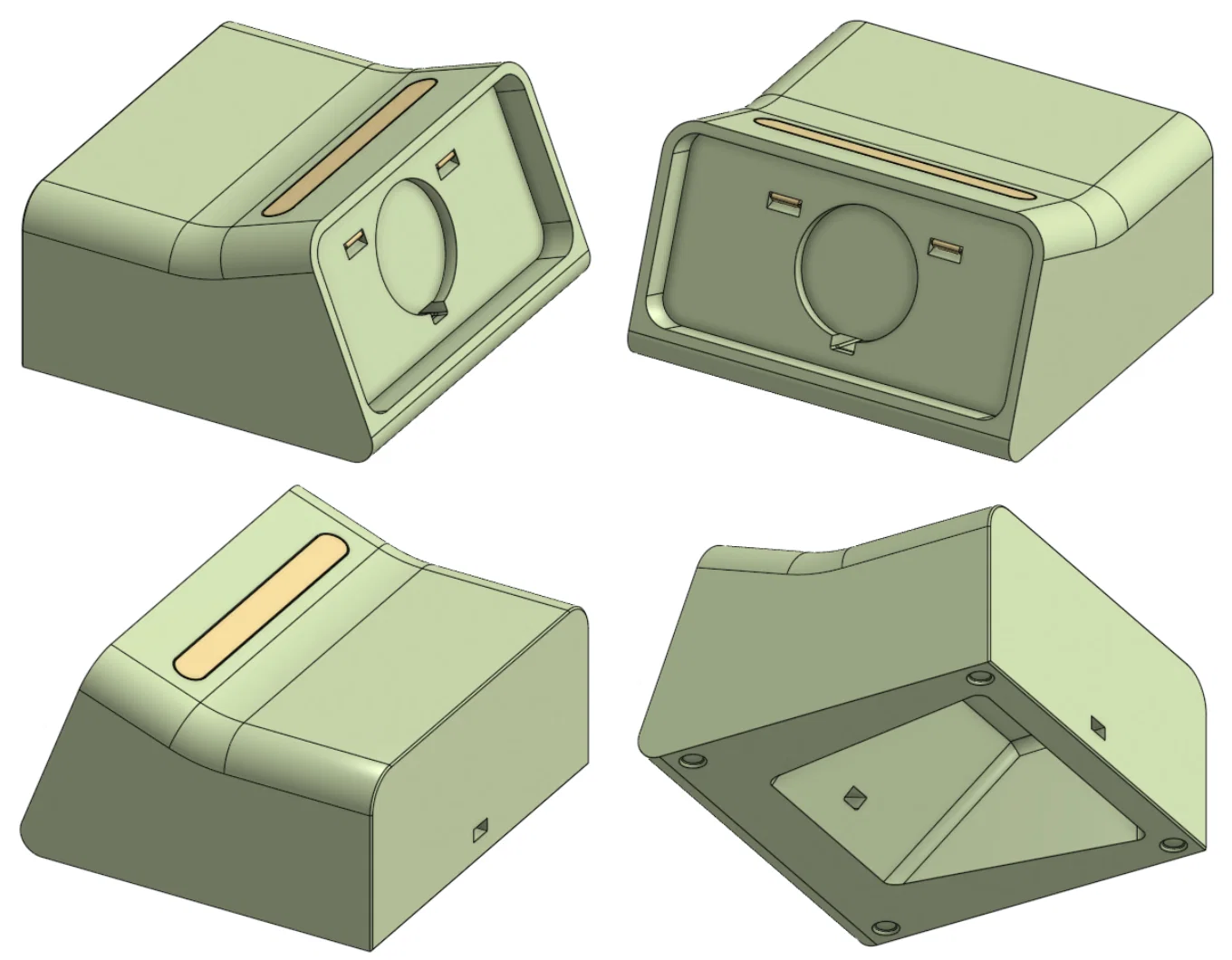

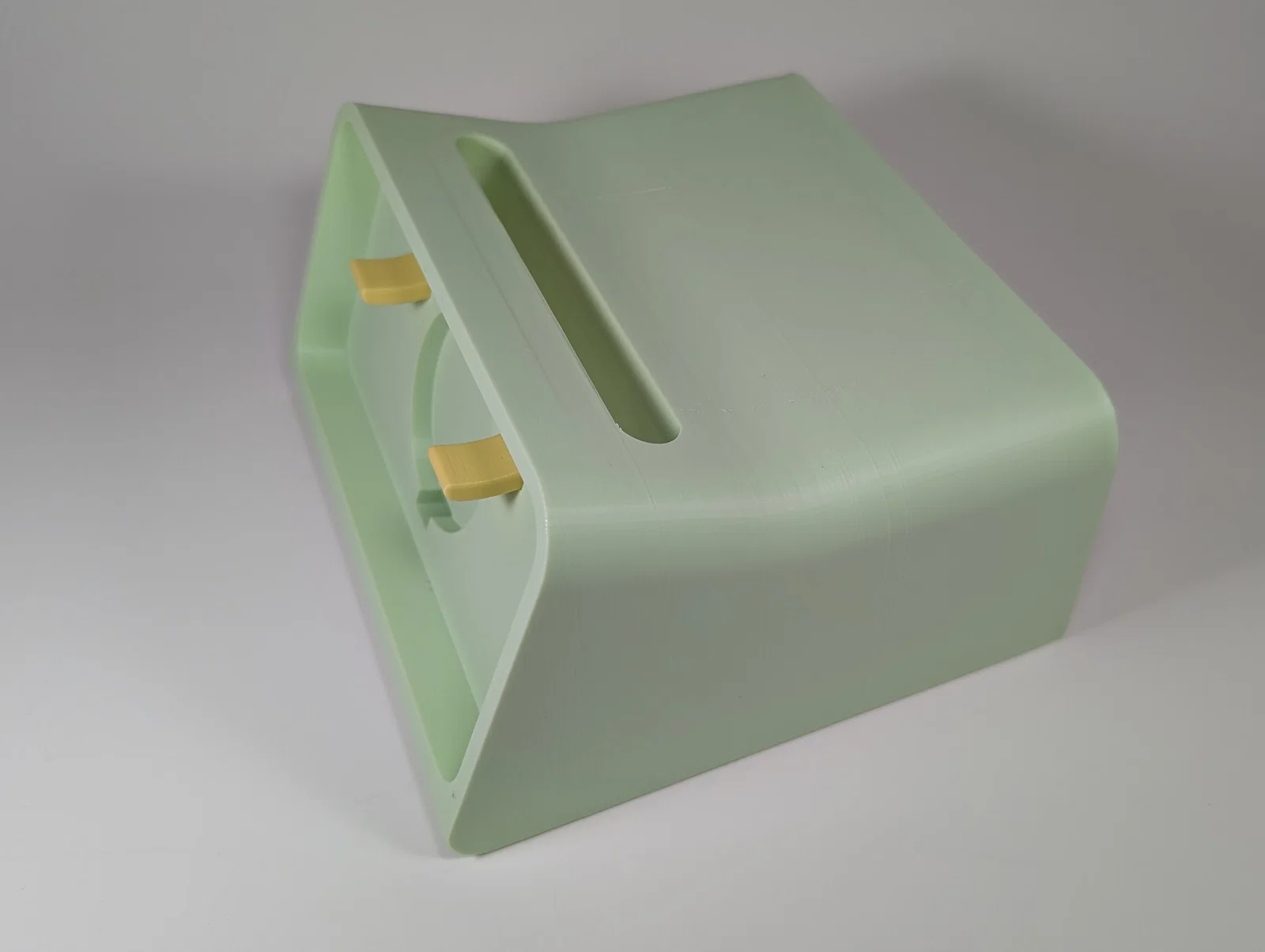

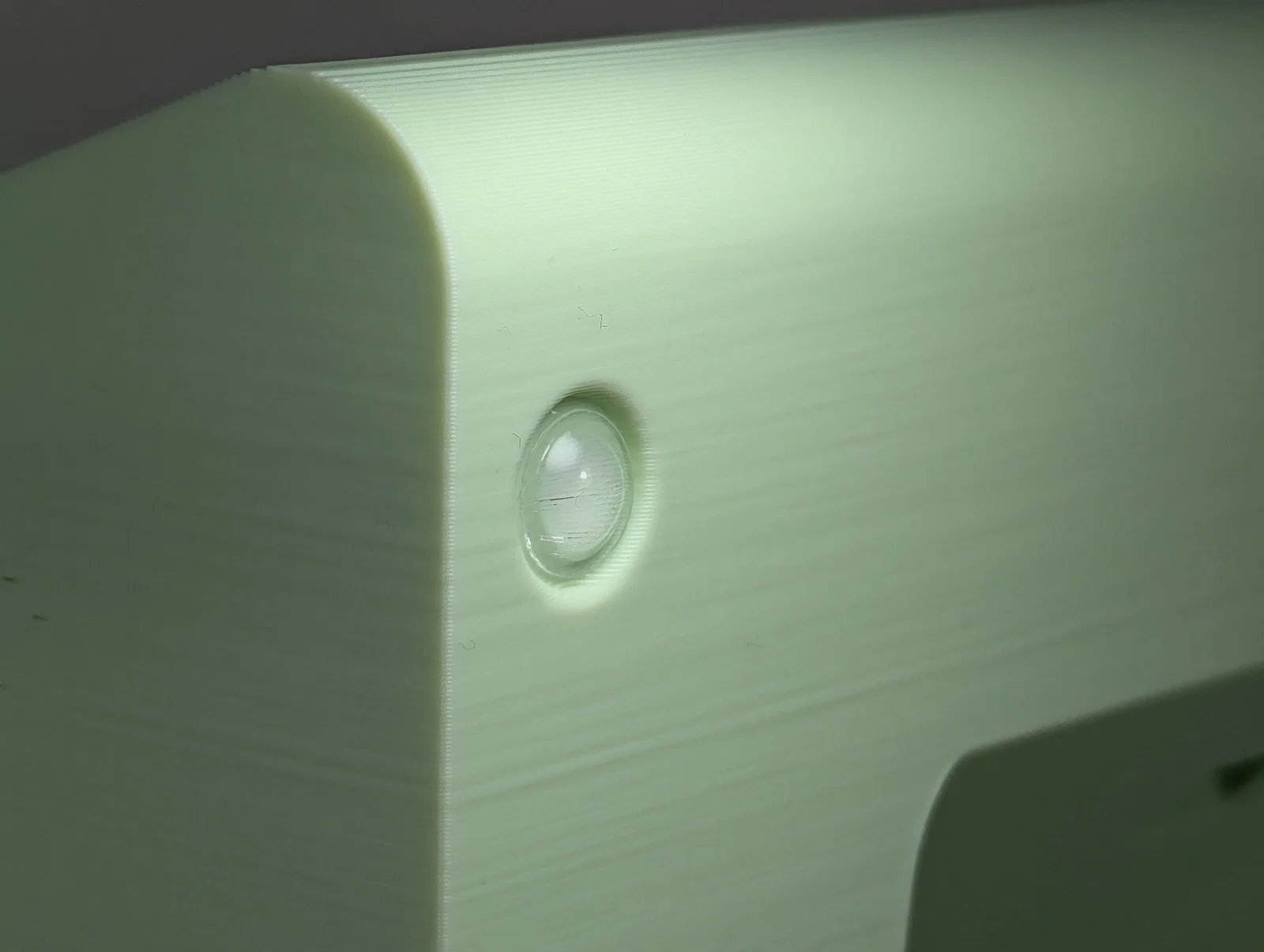

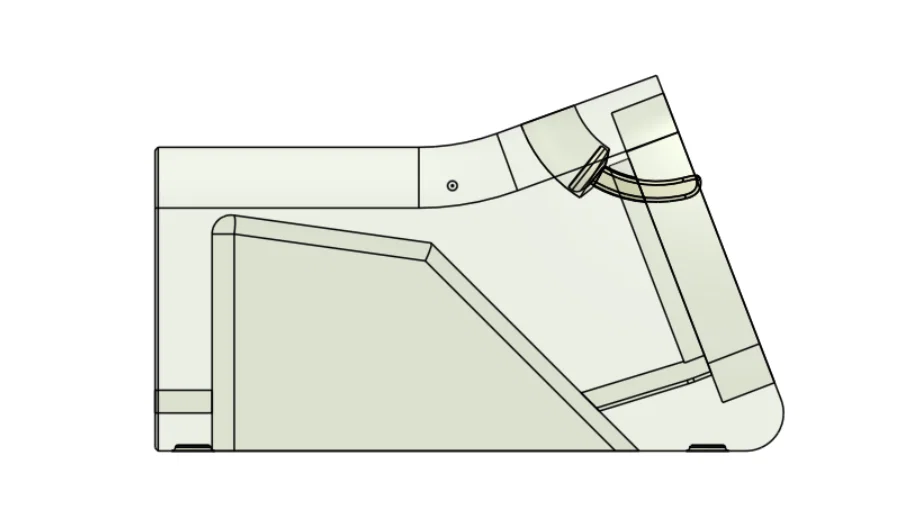

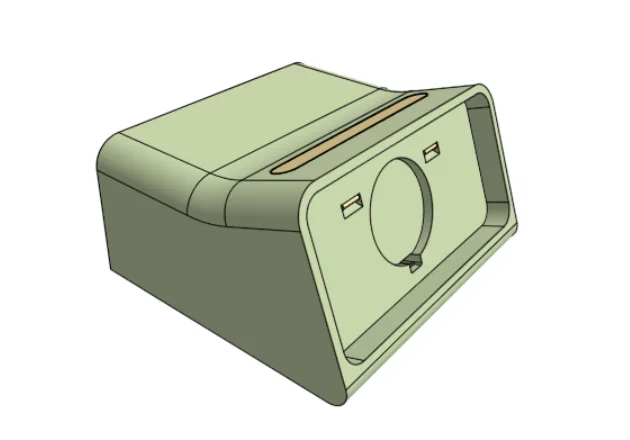

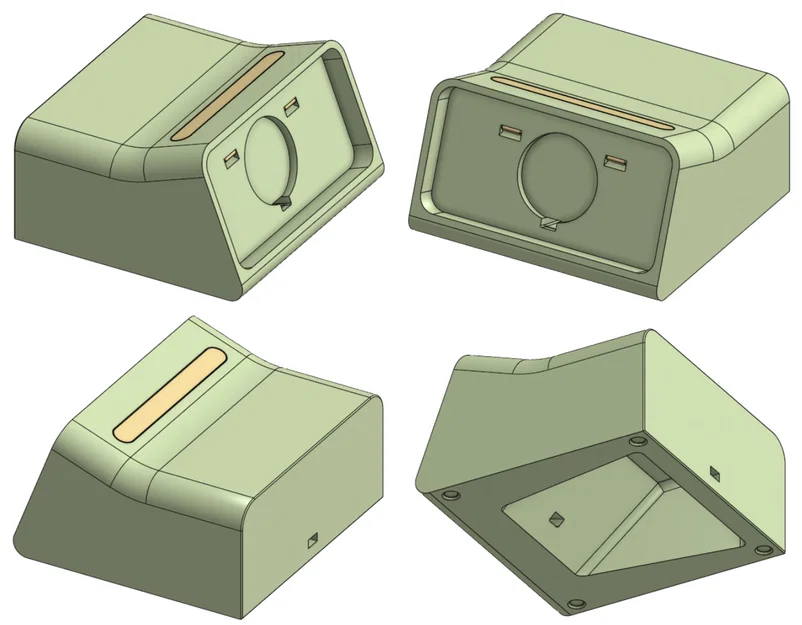

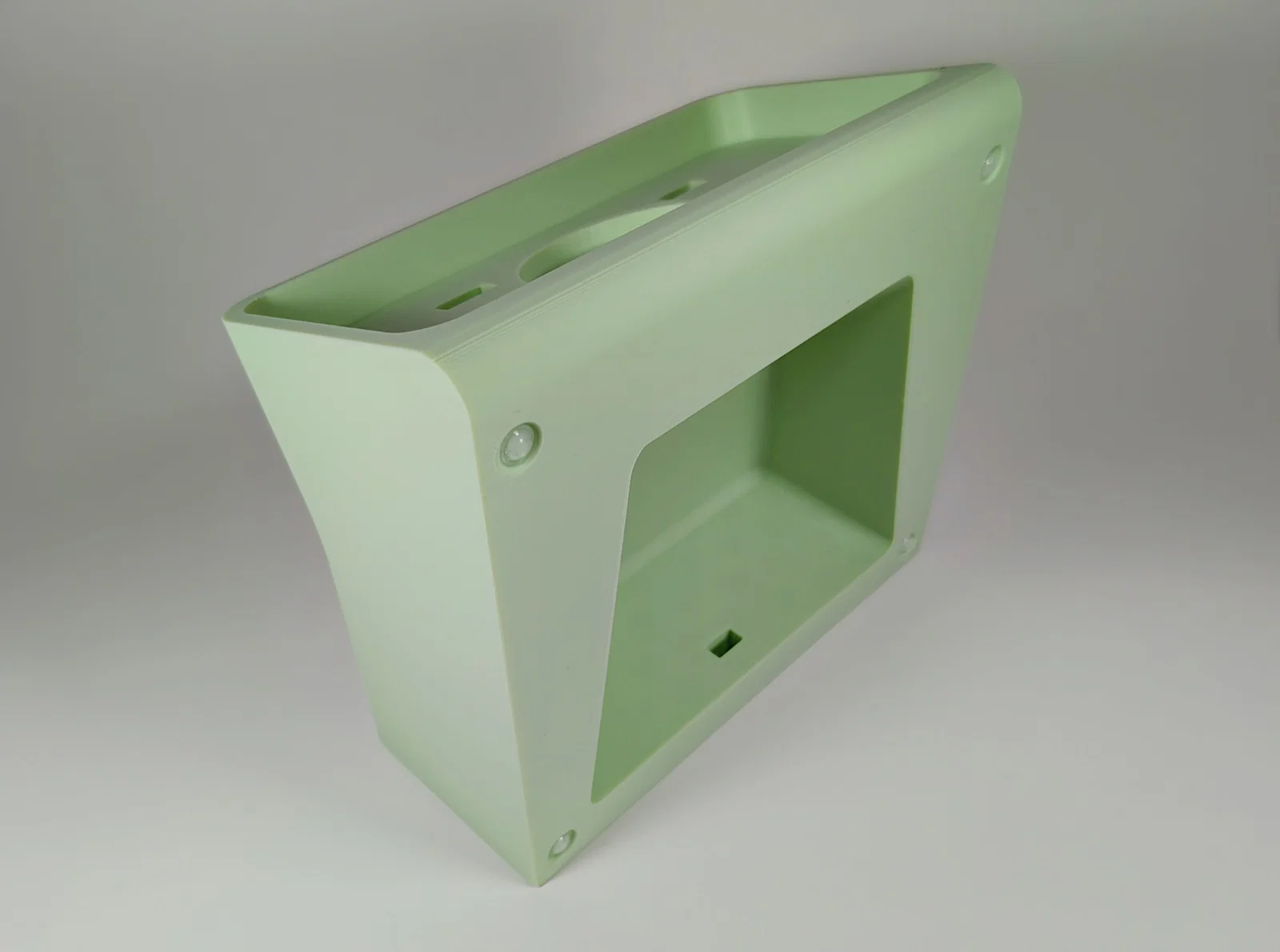

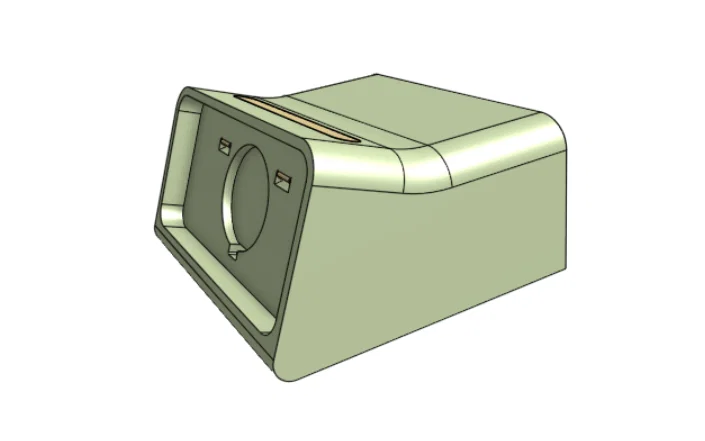

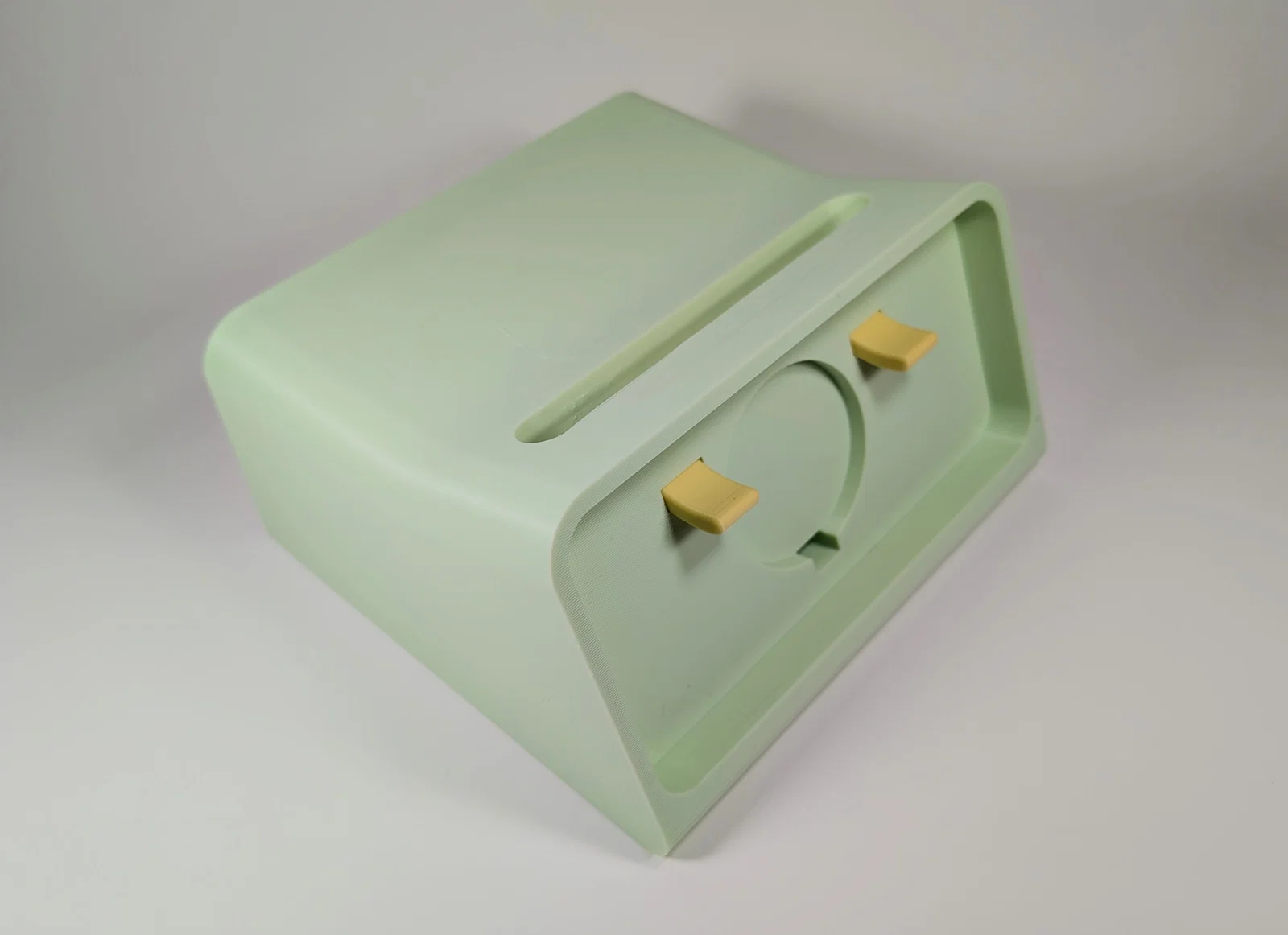

Mình tự thiết kế mẫu này từ đầu vì không sửa được file Fusion của Scott để vừa với điện thoại và ốp lưng của mình (mình không rành Fusion lắm), nên mình đã nghiên cứu thiết kế của anh ấy và dựng lại theo phong cách đó trên OnShape. Kích thước khe cắm điện thoại dành cho Pixel 8 Pro dùng ốp Quad Lock Mag, còn lỗ gắn đế sạc thì vừa với đế sạc mình mua trên Amazon. Thiết kế không có chỗ sạc tai nghe không dây ở mặt trên (do mình không dùng), thay vào đó mình tạo một hốc lớn để tiết kiệm nhựa in và giấu bớt dây thừa. Vì Pixel không có tính năng Stand By tích hợp, mình đã tải thêm app miễn phí có chức năng tương tự như Stand By trên iOS (tự kích hoạt khi sạc ngang). Mình có đính kèm file STEP để các bạn tiện remix và link tài liệu OnShape cho ai cần. Lưu ý khi in: Mình có dùng support nhưng cần chặn support ở phần sau (xem hình), thiết lập: 4 tường, 4 lớp trên/dưới, infill cubic 8%, chiều cao lớp 0.2mm trên máy Ender 3 V2 của mình. Mình cũng chặn support ở khe đi dây trong hốc vì chỗ đó không nhìn thấy được. Cập nhật - 22/11/2024: Mở rộng khe đẩy để dễ thao tác hơn. Cập nhật file STL. Cập nhật - 11/11/2024: Đã in xong toàn bộ (trên Ender 3 V2, hơi chậm một chút) và thêm hình ảnh thực tế. Thanh đẩy trước đó hơi mỏng nên mình đã làm dày hơn. Cập nhật file Push Part mới. Cập nhật - 9/11/2024: Căn giữa lỗ gắn đế sạc. Làm khe đẩy sâu hơn để lấy điện thoại ra dễ dàng. Cập nhật - 8/11/2024: Thay đổi khe đẩy để không bị cao quá khi cắm máy. Thêm vát mép 0.8mm ở mặt đáy để giảm hiện tượng chân voi (elephant's foot). Nghiêng mặt trước từ 73 xuống 69 độ. Giảm chiều cao phần sau để trông gọn gàng giống thiết kế của Scott Yu Jan hơn. Cập nhật file STL và STEP cũ vào thư mục "Old Version (Bad Eject Slot)". Đang phát triển: Bản không dùng ốp sẽ sớm ra mắt. Sẽ thêm khoảng trống cho cụm camera cho máy dùng ốp hoặc không ốp.
