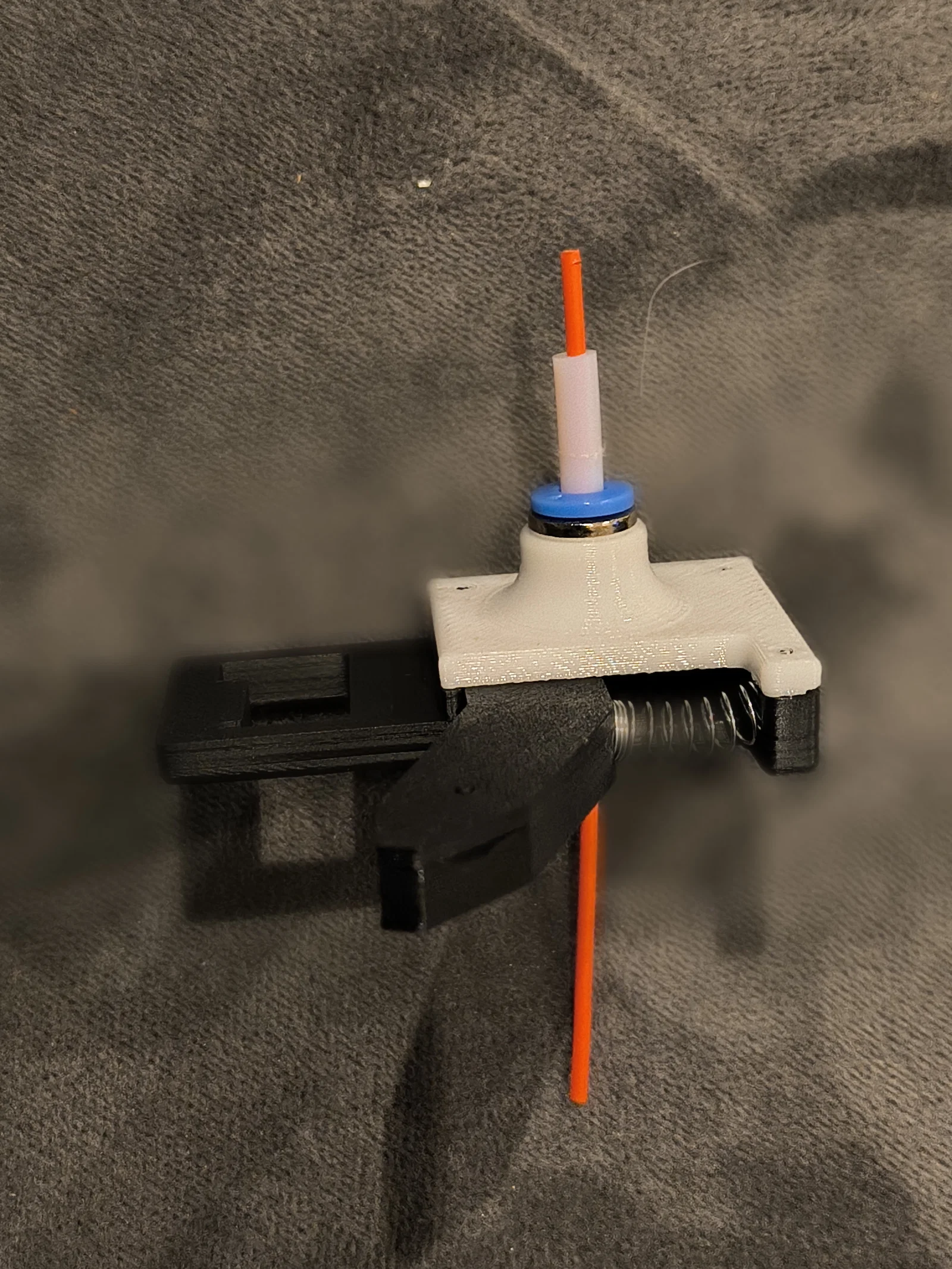

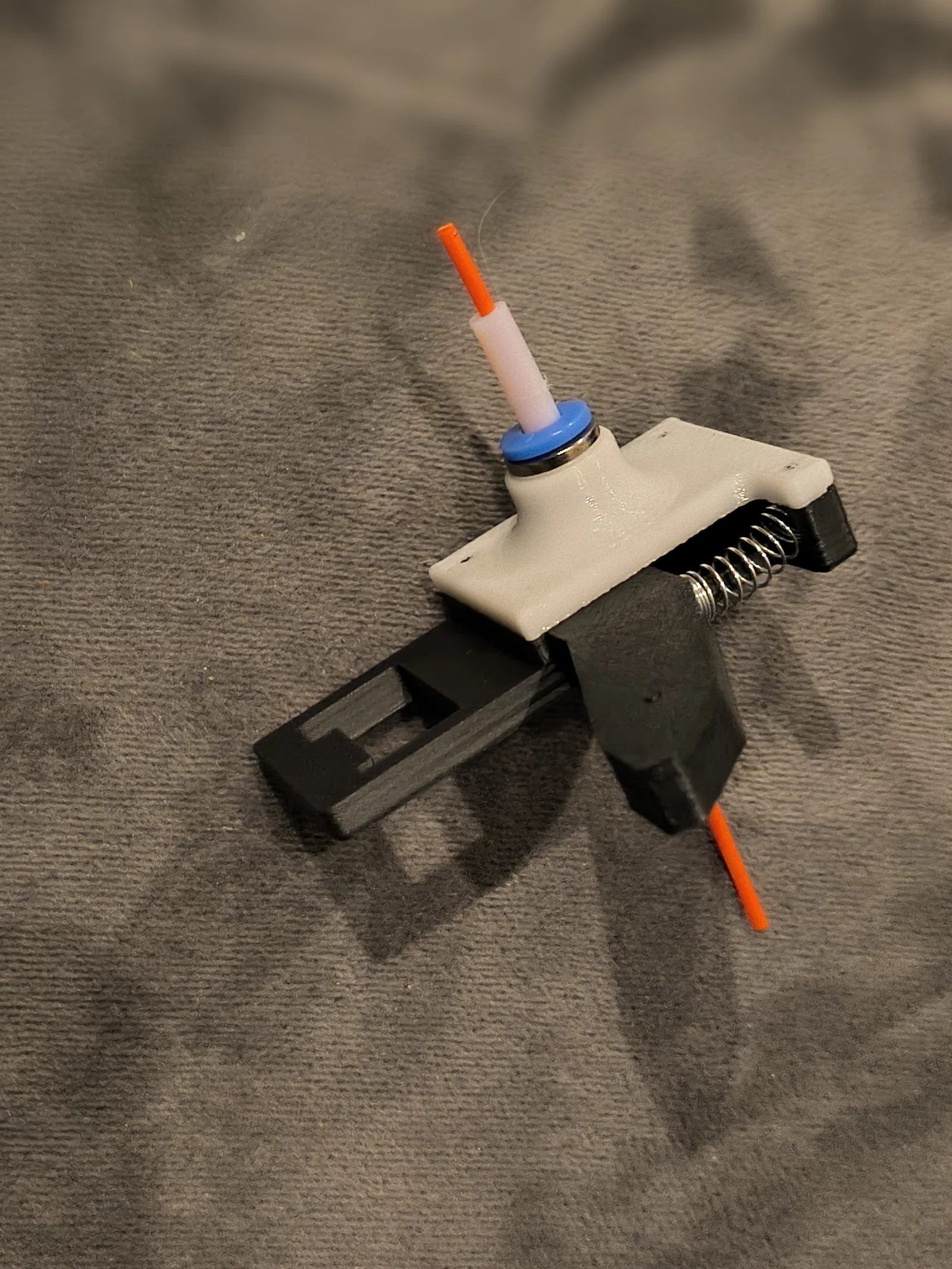

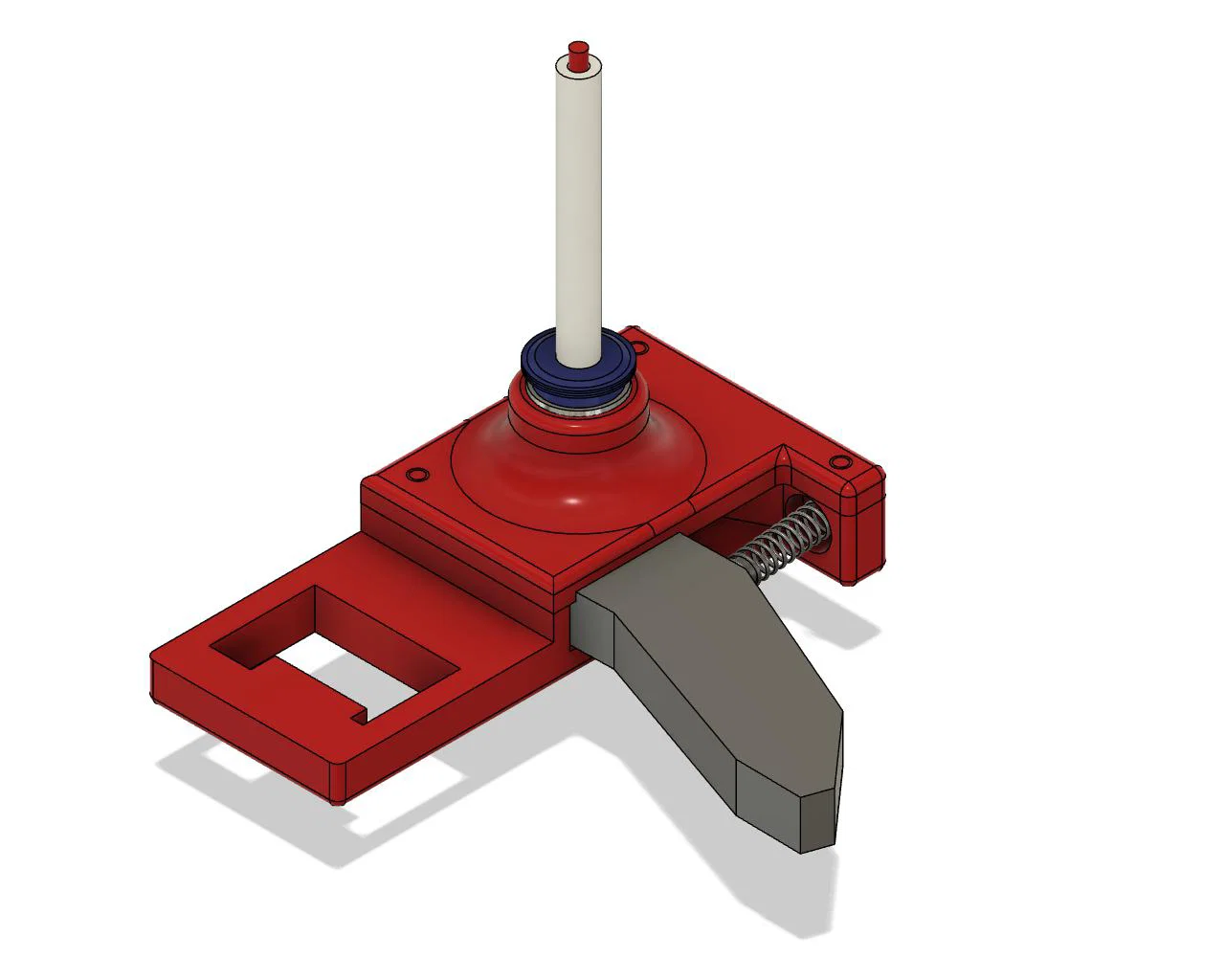

Dụng cụ cắt sợi nhựa Qidi Q1 Pro (ECAS)

Tác giả JesseCrash

Lượt tải
347
Lượt thích
60
Lượt coi
2.488

File 5 1,9 MB

  • BodyBottom_1776092489.stlSTL · 148,1 KB
  • BodyTop_1776092490.stlSTL · 315,7 KB
  • SLYCR_-_Cutter_Top_1776092491.stlSTL · 211,9 KB
  • SLYCR4_-_Cutter_Bottom_1776092492.stlSTL · 268,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình đã thực hiện bản remix này trước khi biết đến thiết kế của Kamsy. Điểm khác biệt chính là phần “body_bottom” trên thiết kế này hỗ trợ lắp ống Bowden giúp căn chỉnh tối ưu với đầu đùn (extruder), đồng thời được bo tròn để đồng bộ với phần trên. Các thông số kỹ thuật được làm khít hơn một chút để giảm thiểu lỗi cấp sợi nhựa. Nếu máy in của bạn chưa chuẩn xác về flow rate, có thể bạn sẽ cần xử lý hậu kỳ thêm một chút.

Linh kiện cần thiết

Ống Bowden/PTFE đường kính trong 2mm - https://amzn.to/3DDCLIC

ECAS 04 - https://amzn.to/3DDCUvE

Lưỡi dao trổ số 11 - https://amzn.to/4j2vD92

Lò xo bút bi - Tận dụng từ bút bi bấm thông thường

Hướng dẫn lắp đặt

  1. In các chi tiết.
  2. Lắp lưỡi dao vào từng nửa của bộ cắt rồi dùng keo siêu dính để cố định lại với nhau.
  3. Nhấn bộ ECAS vào nửa “body_top”.
  4. Đặt cụm lưỡi dao đã dán keo vào “body_bottom” rồi dán nốt “body_top” lên trên.
  5. Khi keo đã khô hoàn toàn, hãy lắp lò xo vào.
  6. Cắt một đoạn ống Bowden đường kính trong 2mm với chiều dài 9mm và lắp vào phần lõm ở đáy của “body_bottom”.

Gợi ý thêm

Mình khuyên bạn nên dùng ống Capricorn XS Bowden (https://amzn.to/4j2w03q)) cho phần đường dẫn nhựa phía trước bộ cắt, vì đây là loại ống có độ ma sát thấp nhất và chất lượng tốt nhất mà mình từng thử qua.
