Khay Đựng Băng Đạn AR-15 Mô-đun Xếp Chồng

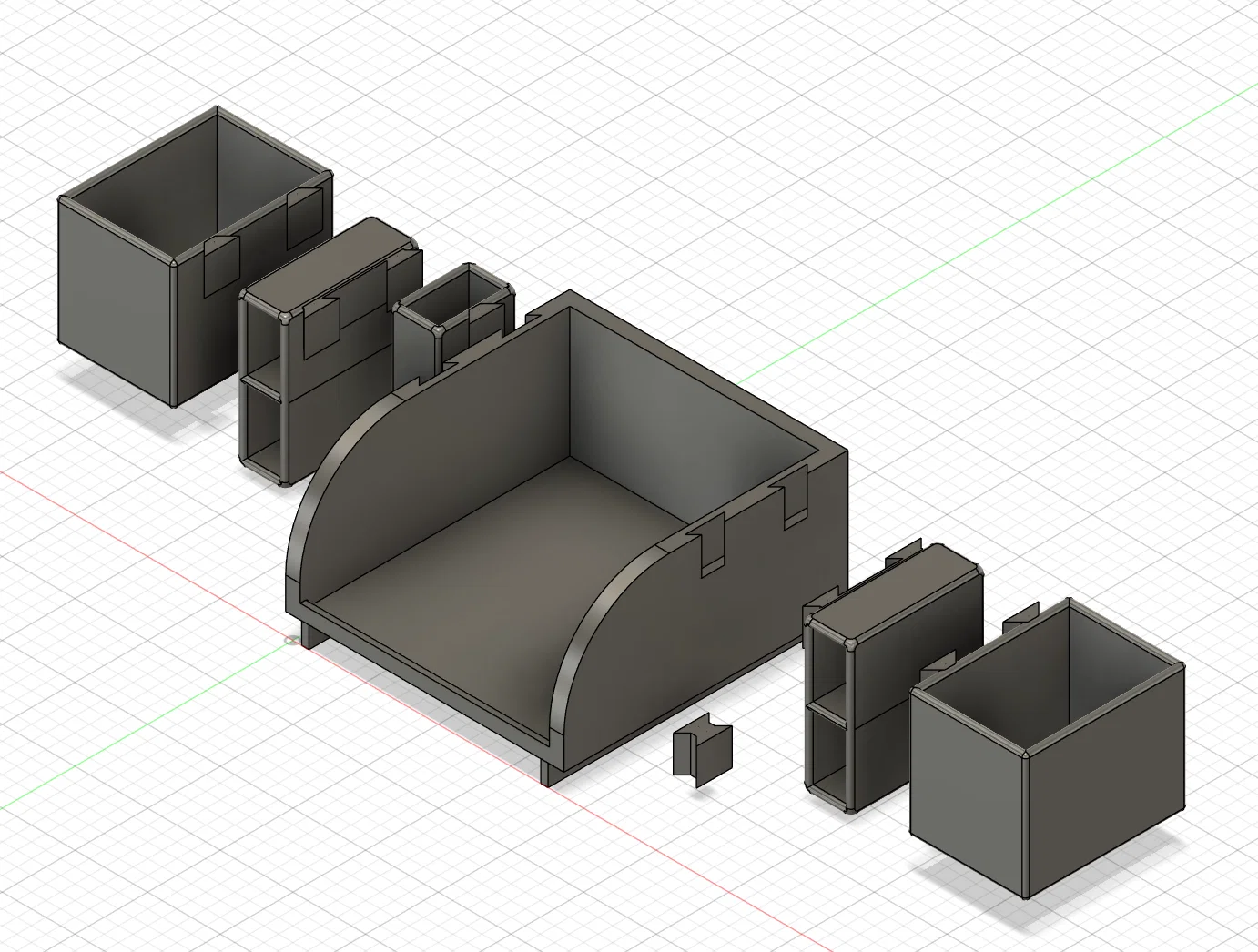

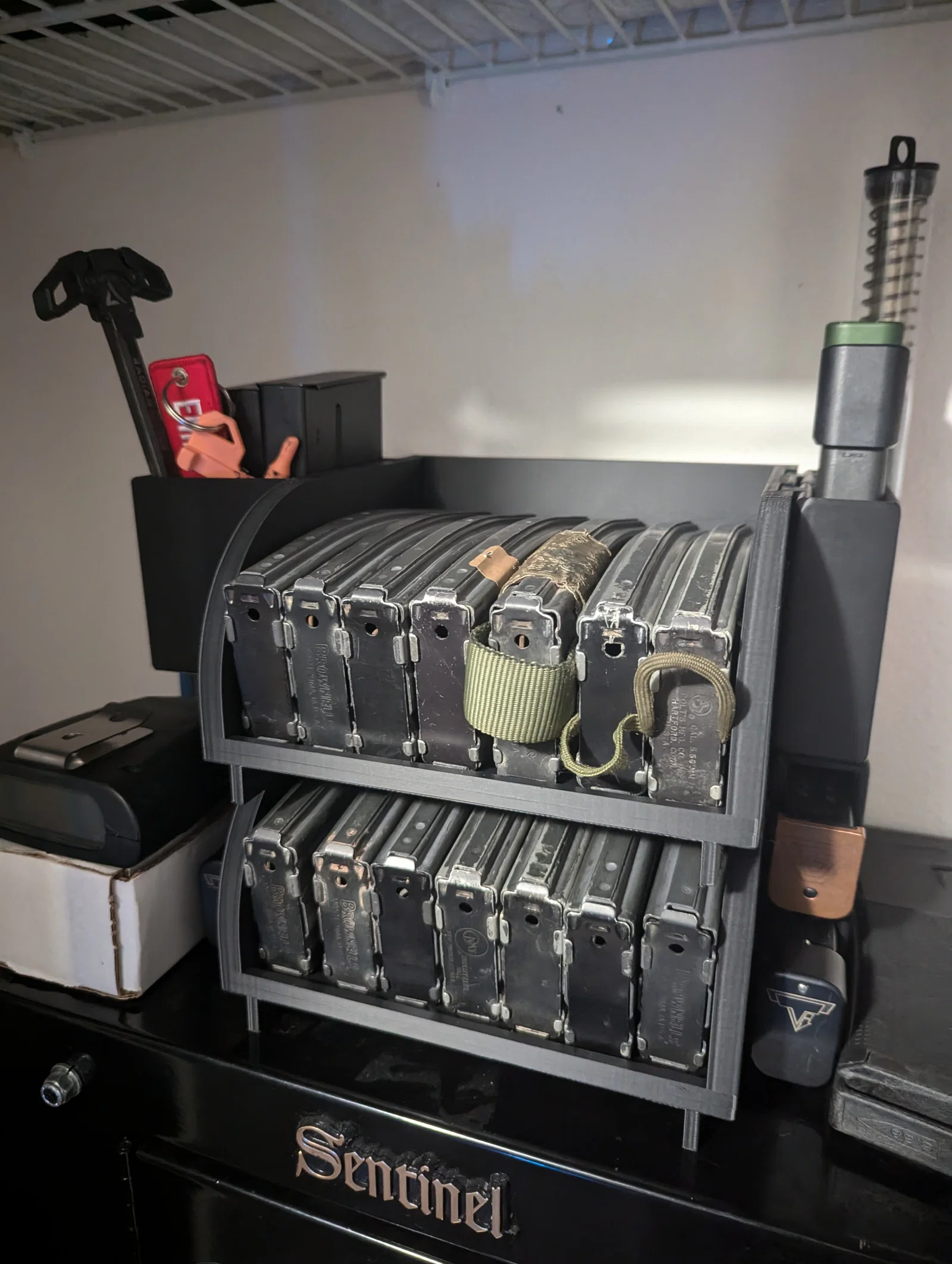

Cái khay này chứa được 7 băng đạn STANAG nhôm hoặc 6 băng PMAG 30 so le. Đi kèm là các giá đỡ băng đạn súng ngắn (phiên bản đơn và đôi) hỗ trợ băng đạn Glock với không gian dư dả. Mình chưa thử nghiệm với các hãng hoặc mẫu mã khác. Giá đỡ băng đạn đôi sẽ treo thấp hơn mặt phẳng của khay 5mm, nên chỉ dùng ở khay đặt sát mặt đất để tránh va chạm với các phụ kiện bên dưới. Giá đỡ đa năng AICS chứa được hai băng đạn chuẩn AICS, còn dư chỗ để linh kiện nhỏ hoặc dùng làm hộp chứa đồ linh tinh. Bộ kết nối cũng được bao gồm nếu bạn muốn ghép các khay lại với nhau theo chiều ngang.

Các khớp nối dạng đuôi én (dovetail) tạo ra độ hở 2mm, giúp giữ chặt các khay với nhau mà không quá khít. Mình khuyến nghị không nên chồng quá hai khay khi đang chứa đầy băng đạn vì mình chưa thử nghiệm kỹ độ bền của các khớp nối này.

Thiết lập in (in trên máy Creality K1C với nhựa Hyper PLA)

• Stackable Mag Tray: Infill 25%, có hỗ trợ (supports).
• Các loại Mag Caddy: Infill 25%, có hỗ trợ, lưu ý đặt hướng miệng khay lên trên để tránh các phần support không cần thiết.
• Connector: Infill mặc định, không cần hỗ trợ.

Lưu ý

Mình làm dự án này để tự học CAD và làm quen với chiếc máy in 3D mới. Đây là dự án đầu tay nên chắc chắn còn nhiều thiếu sót.
