Giá đỡ lắp đặt bộ giải mã diesel LGB Alco 1

1 hình

Đồ Chơi

Giá đỡ lắp đặt bộ giải mã diesel LGB Alco

Tác giả Ueli_147825

Lượt tải
24
Lượt thích
4
Lượt coi
404

File 4 8 MB

  • LGB_205x_Connector_Mount_1766222186.stlSTL · 3,7 MB
  • Spacer4Speaker_57mm_1766222188.stlSTL · 286,3 KB
  • LGB_205x_Connector_Mount_Support_1766222188.stlSTL · 562,6 KB
  • LGB_205x_Decoder_Mount_1766222189.stlSTL · 3,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#29817
Danh mục
Đồ Chơi
Ngày đăng

Mô tả

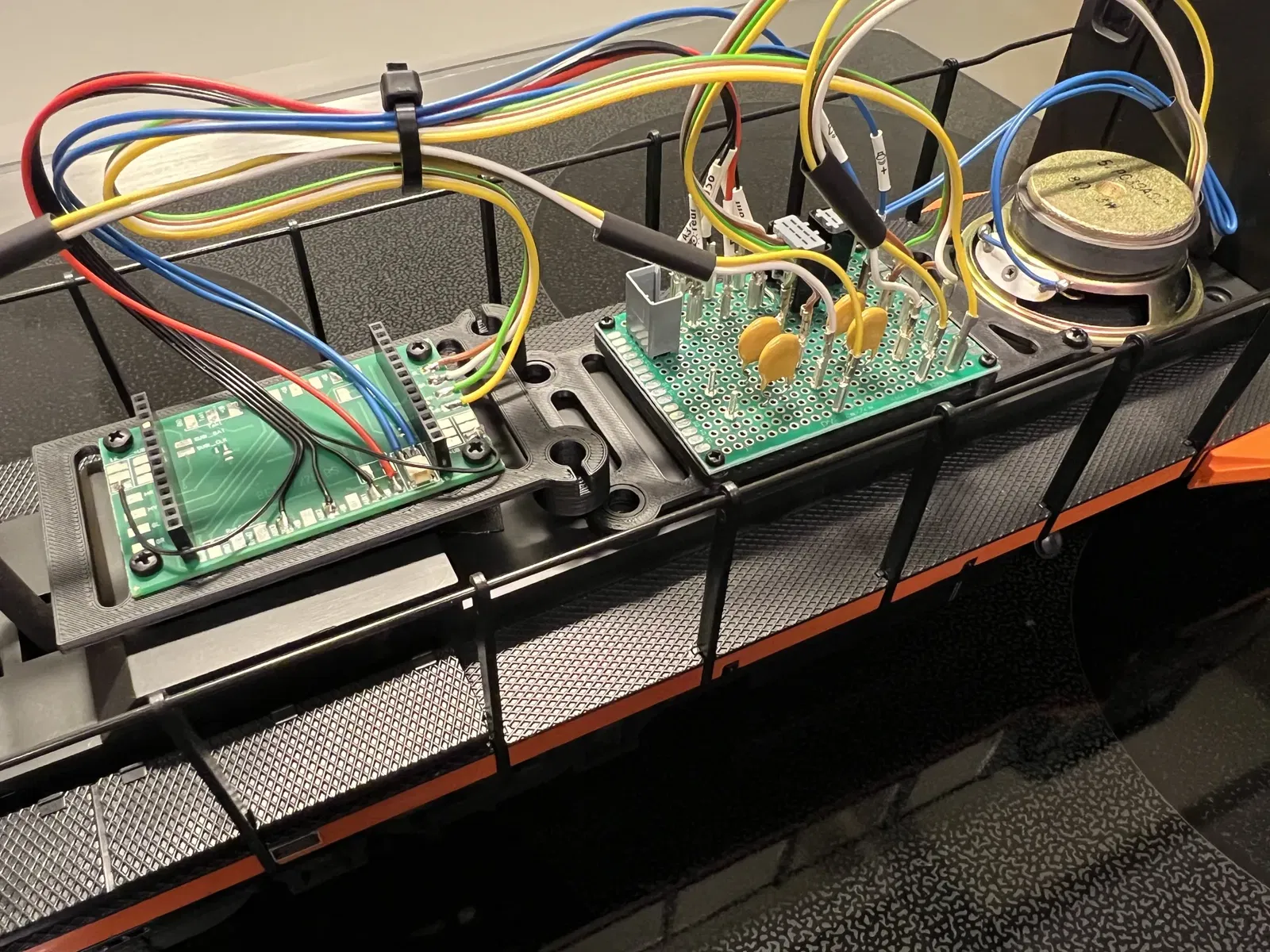

Dễ dàng lắp đặt động cơ diesel LGB Alco của bạn với thiết bị gắn này cho bộ giải mã LGB 55029 mfx/DCC. Thiết bị này phù hợp với các phiên bản loco cũ như 2055/2155S/20560 không có trọng lượng trên khung phía sau buồng lái. Nó bao gồm 2 phần: một phần để giữ bảng kết nối kích thước 50 x 70 mm cũng như loa và phần còn lại giữ bảng chuyển đổi giải mã.

Cài đặt thiết bị gắn vào loco:

  1. Sử dụng 2 vít để cố định giá đỡ kết nối (phần phẳng là phía dưới) cũng như loa (loa cần một vít thứ 3 và miếng đệm in).
  2. In các phần đệm hỗ trợ 2x và trượt chúng dưới giá đỡ vào các lỗ tương ứng. Các cột giữa của thân phía sau sẽ giữ giá đỡ ở vị trí.
  3. Khi lắp ráp loco, trượt các cột giữa của thân phía sau vào giá đỡ giải mã (phần phẳng là phía trên) và sau đó vào giá đỡ kết nối.
  4. Khi lắp thân vào, tránh kẹp dây cáp

Chúc bạn LGBing vui vẻ!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
8 MB
File lớn nhất
3,7 MB
