Giá kệ lắp ghép cho sơn mô hình và cọ vẽ

Cập nhật 10-1-2024: Đã thêm các tầng "so le" để bố trí các lọ sơn lệch nhau (theo gợi ý của @Xellixor trên Thingiverse).

với cơ chế khóa bằng ốc vít chắc chắn hơn hiện đã có trên . Phiên bản 2 vẫn được giữ miễn phí.

Tôi đã xem và dùng thử vài loại giá đỡ cho sơn mô hình, cả dạng file 3D lẫn các loại cắt laser thương mại trên Amazon. Nhưng vì muốn thứ gì đó linh hoạt hơn, tôi đã tự thiết kế hệ thống này:

Mỗi bộ gồm hai mảnh bên và vài tầng, mỗi tầng chứa được 5 lọ sơn. Tôi có sẵn các mảnh bên để dựng từ 3 đến 6 tầng (tương đương 15 đến 30 lọ).

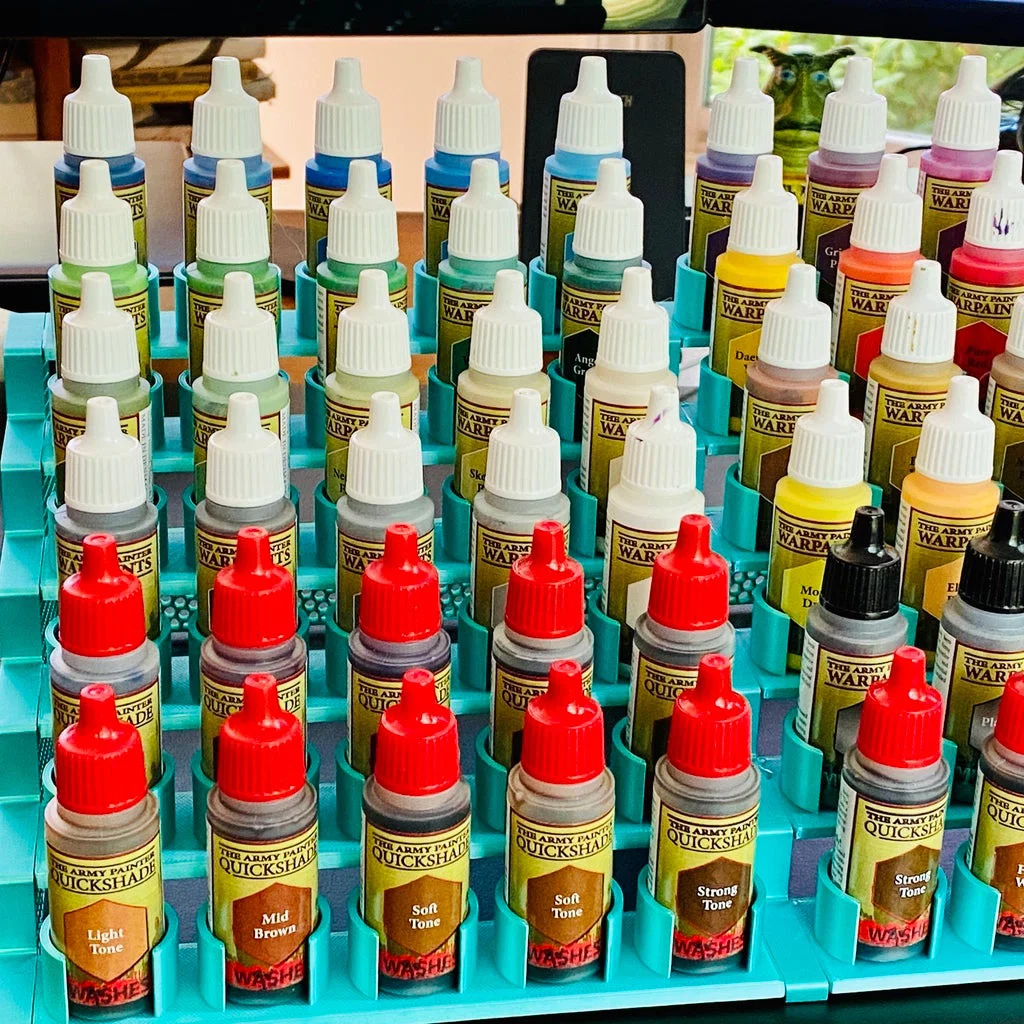

Tôi cũng thêm các mảnh nối giữa để ghép nhiều bộ lại với nhau. Ví dụ: một bên trái, 3 tầng kệ, một mảnh nối giữa, thêm 3 tầng kệ nữa và một bên phải là bạn đã có kệ cho 30 lọ. Bạn có thể tùy ý mix & match theo nhu cầu. Tôi thường dùng kệ 2 bộ, mỗi bộ 6 tầng cho 60 lọ, rất ổn định.

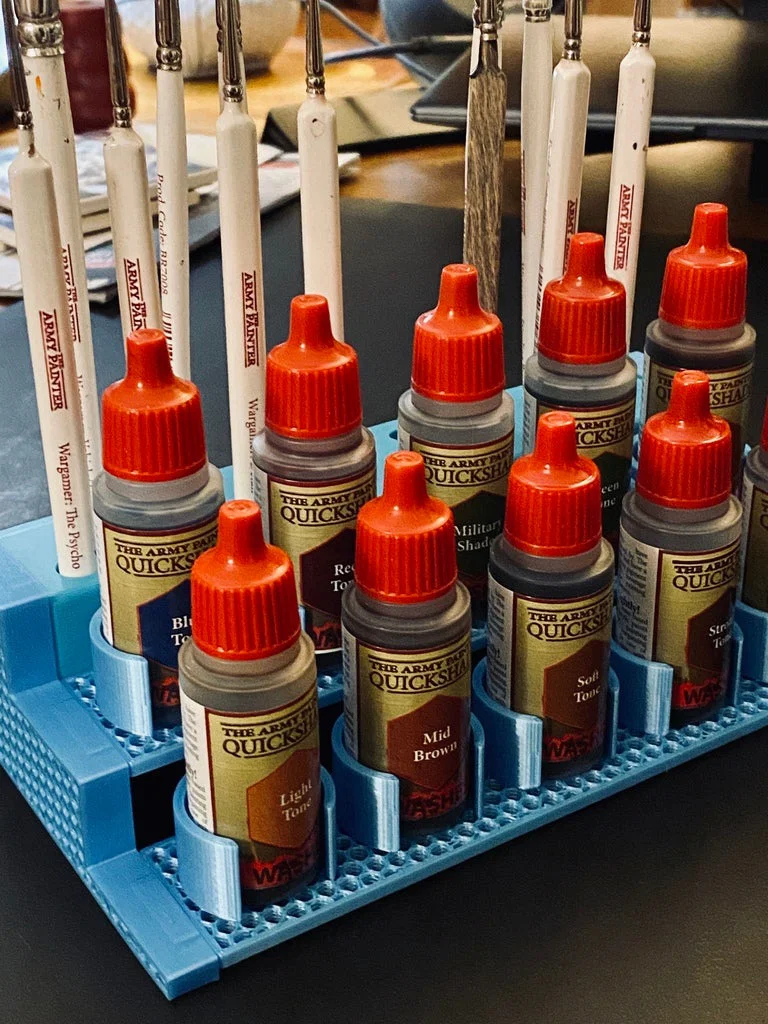

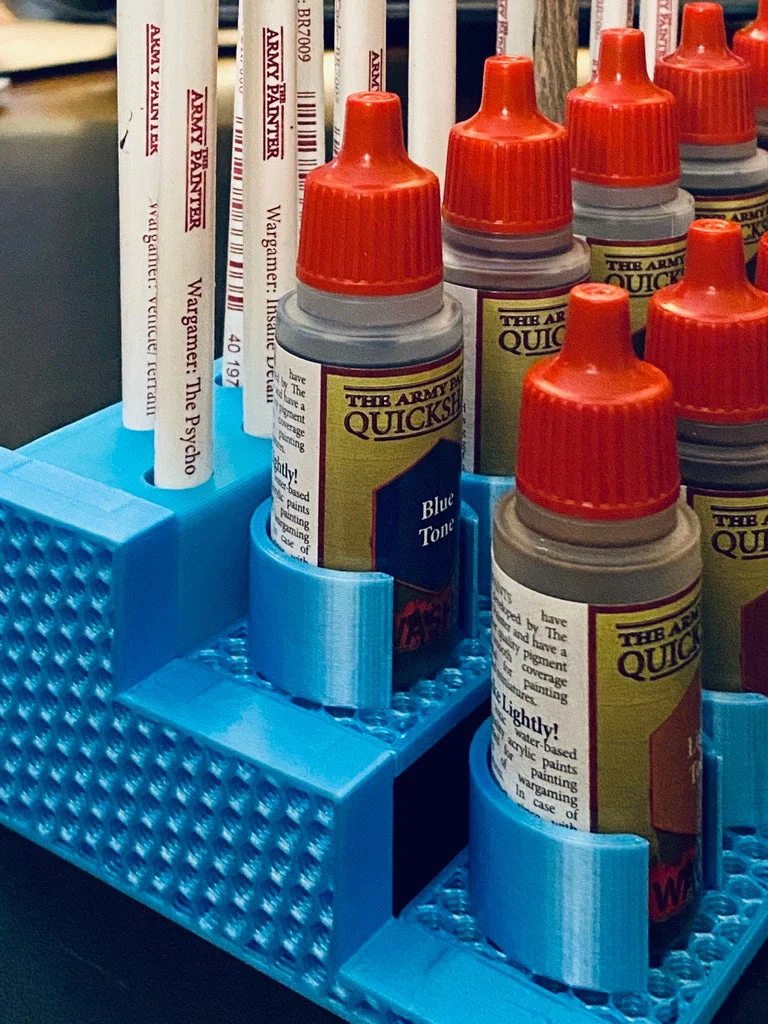

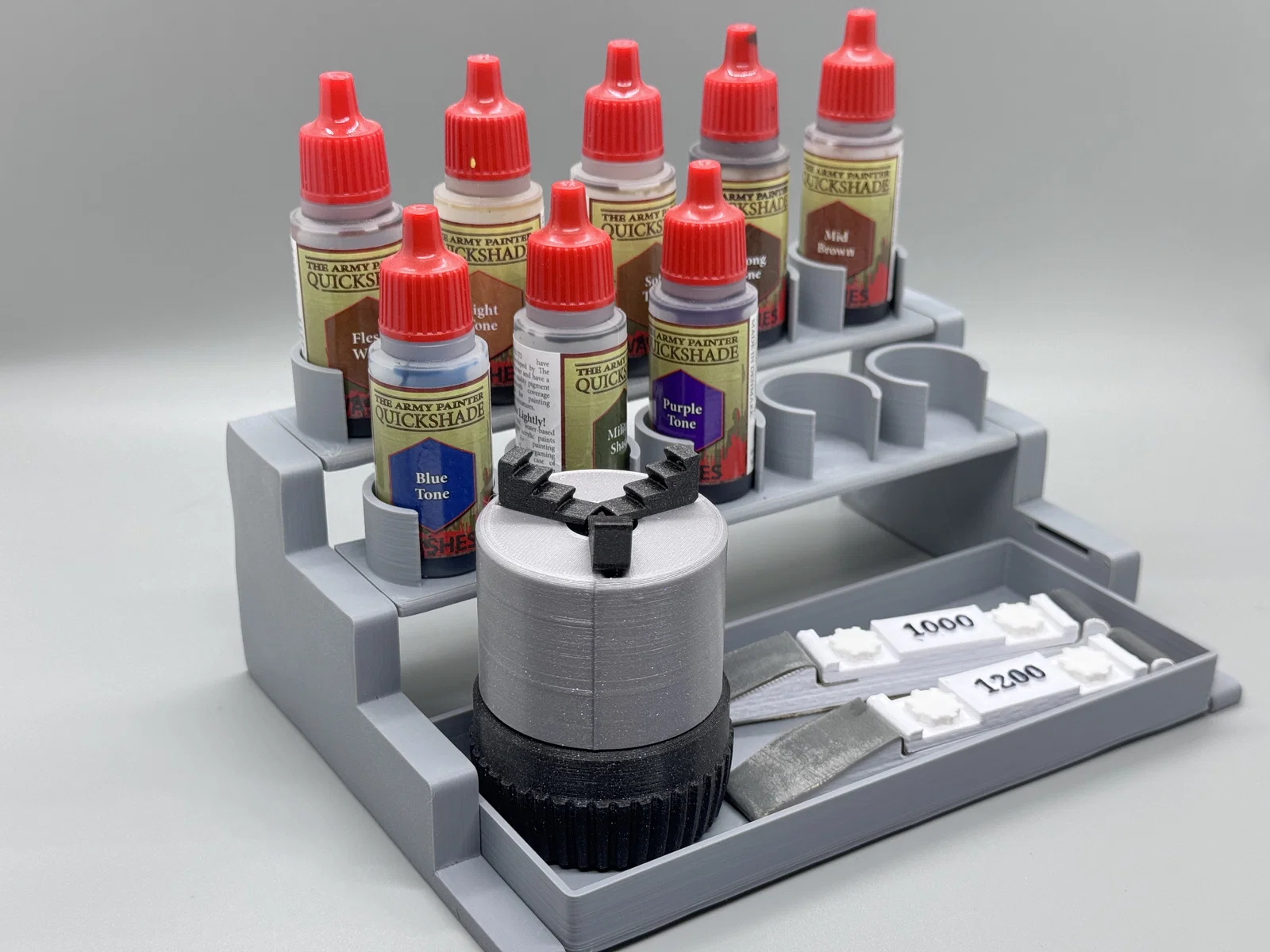

Ngoài ra, tôi còn thêm khay tùy chọn và giá cắm cọ, có 8 lỗ cho cọ Army Painter tay cầm tam giác và 8 lỗ cho tay cầm tròn.

Để tăng độ ổn định, bạn có thể lắp thêm một thanh chắn hình chữ nhật ở phía sau. Nếu dùng giá cắm cọ thì không cần thanh này.

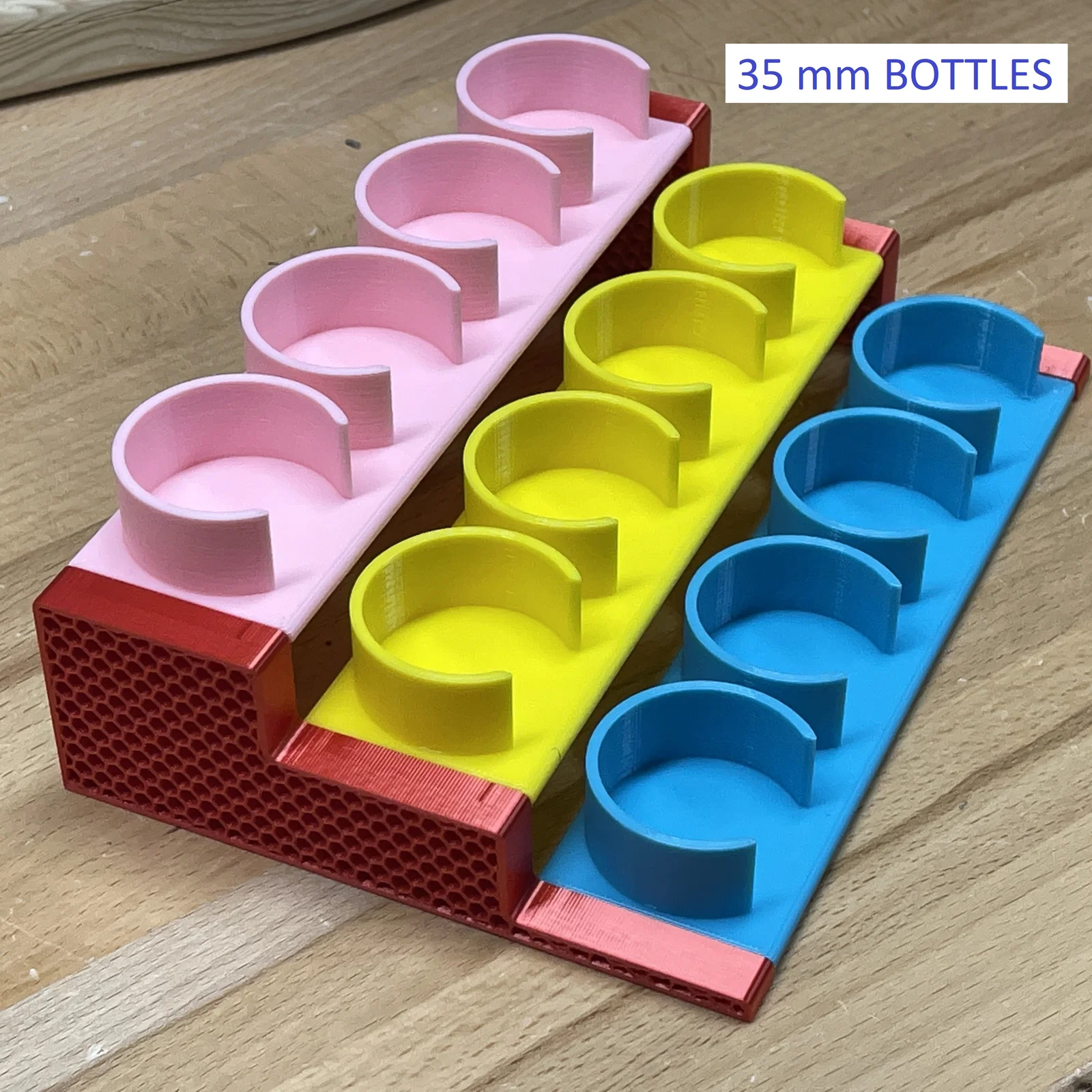

Có phiên bản cho lọ 24.5mm (Army Painter/Vallejo) và 36mm (Tamiya).

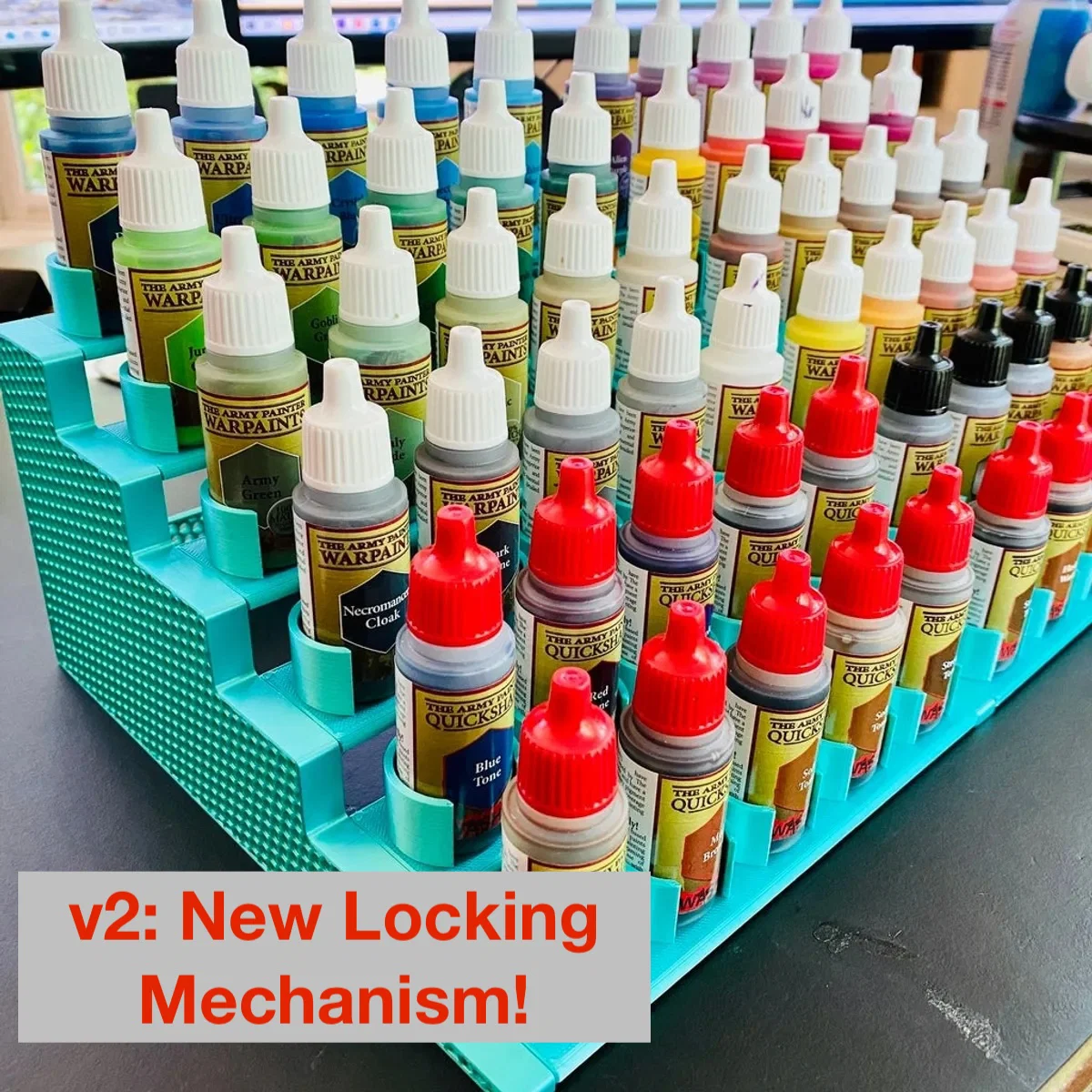

v2 có cơ chế khóa mới không cần keo. Tuy nhiên, nó hơi giòn nếu in bằng PLA, nên tôi khuyên dùng PETG. Bản v1 vẫn giữ nguyên cho ai thích dùng PLA.

Hướng dẫn in

Supports: Không Độ phân giải: 0.3 Infill: 5-20%

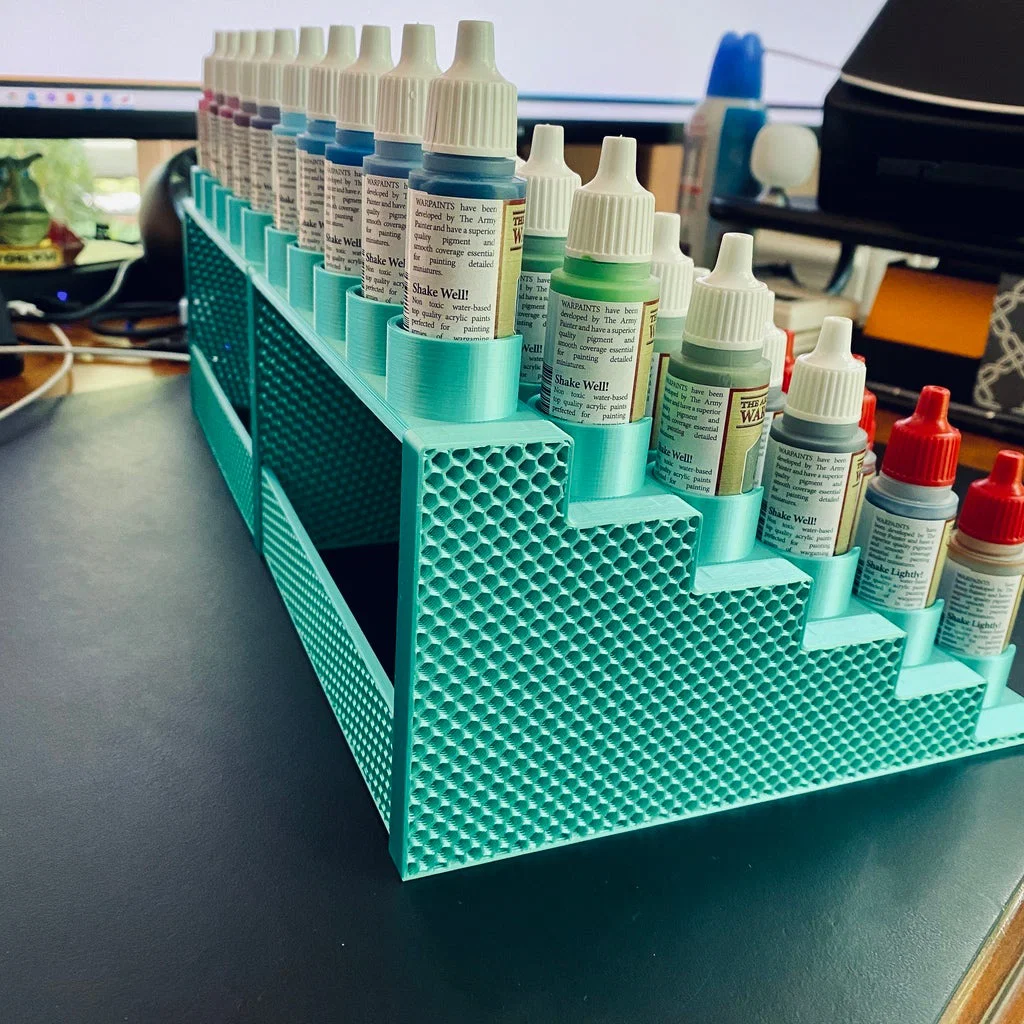

Lưu ý: Trong hình, bạn thấy các chi tiết in kiểu thông thường hoặc in không có lớp trên/dưới để tạo hiệu ứng tổ ong (dùng 20% infill kiểu honeycomb).

Vì là lắp ghép kiểu khớp nối (pressure fit), độ chặt/lỏng tùy thuộc vào độ chuẩn của máy in. Bạn có thể in thử, nếu cần thì scale toàn bộ chi tiết lên hoặc xuống khoảng 1%.

Lắp ráp

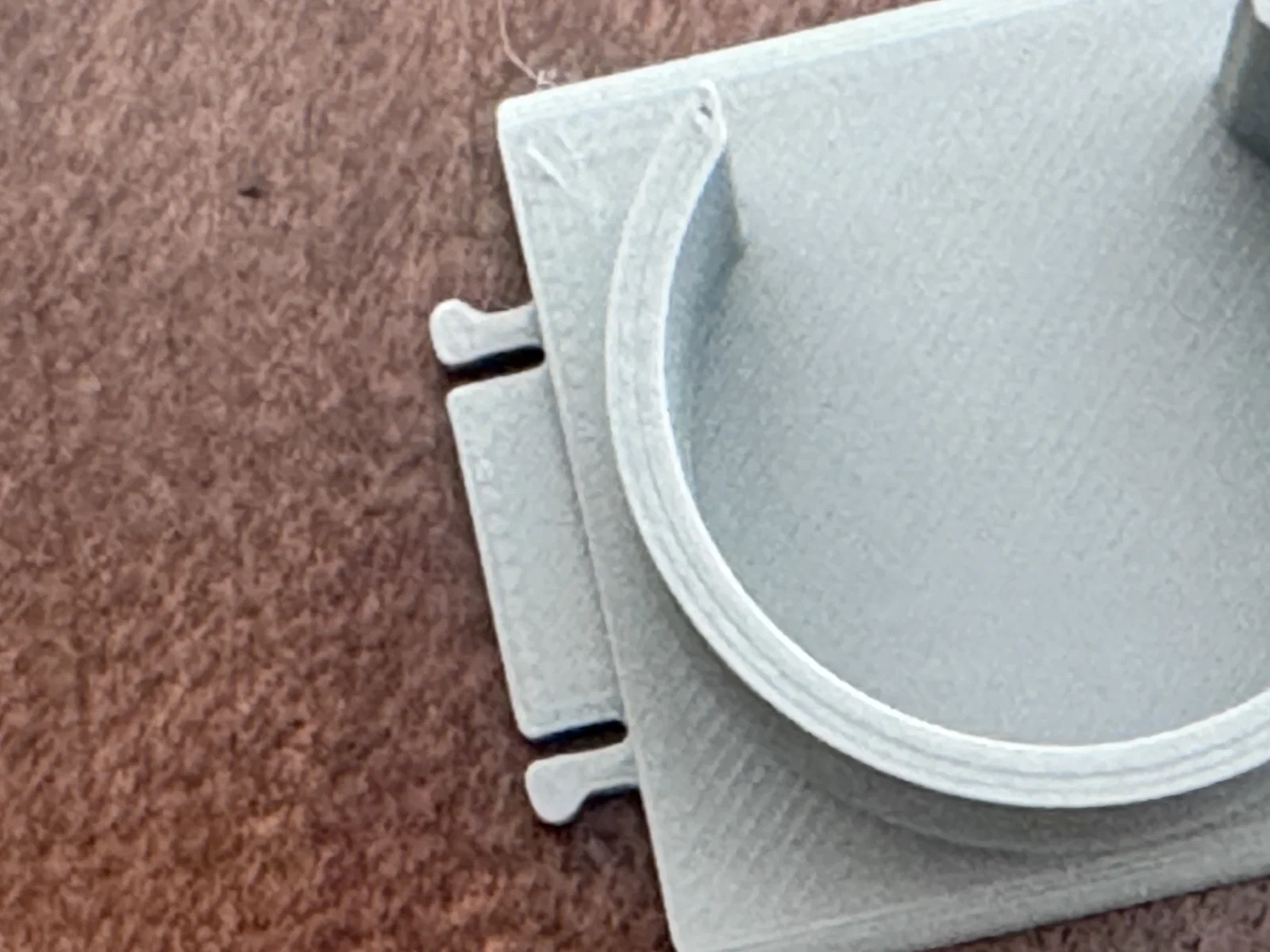

V2: Cơ chế khóa mới có các mấu khớp vào lỗ ở mảnh bên và mảnh giữa. Bạn chỉ cần cài một bên vào trước rồi dùng chút lực ép bên còn lại vào. Khớp khá chặt, PLA có thể bị giòn.

V1: Các chi tiết thiết kế khớp lỏng để dùng keo siêu dính (Super Glue). Nếu khớp quá lỏng, keo siêu dính sẽ là cứu tinh của bạn.

Cách lắp dễ nhất là đặt mảnh bên nằm phẳng trên bàn, bôi keo vào lỗ rồi lắp các tầng và thanh chắn vào. Sau đó bôi keo vào khớp của mảnh bên kia rồi ép chặt cho đến khi keo khô.

V1 và V2 KHÔNG tương thích với nhau!

Lịch sử cập nhật

Cập nhật 6-2-2024: V2 với cơ chế khóa mới. Thêm khay tùy chọn cho V1 và V2.

Cập nhật 13/3/23: Sửa lỗi thiếu mấu ở giá cắm cọ 35mm. Cảm ơn @tole3d.

Cập nhật 14/4/2021: Đã thêm file STL cho lọ 35mm theo yêu cầu. LƯU Ý: Tôi chưa trực tiếp dùng loại lọ này nên dù đã kiểm tra lắp ráp, tôi chưa thử với lọ sơn thực tế.
