Bảng tên 3D / Thẻ tên để bàn dạng mô-đun (Modular)

Đây là hệ thống được thiết kế để bạn thỏa sức tùy biến, tự tạo bảng tên 3D cho riêng mình! Bạn có thể dùng các linh kiện mình đã làm sẵn, tự thiết kế mới, hoặc sử dụng các mẫu từ cộng đồng (hy vọng các bạn sẽ đóng góp thêm nhé).

Hệ thống này cho phép bạn tự do chọn màu sắc và kiểu dáng cho từng chữ cái, phần đế, và còn nhiều thứ hơn thế nữa! Mình đã cung cấp đầy đủ kích thước để các bạn dễ dàng làm chủ hệ thống này.

Lưu ý: Mình thiết kế tất cả các mô hình trên Creo, vì Printables không hỗ trợ định dạng file này nên mình đã đưa tất cả vào GitHub Repo này.

Bản in mẫu

Các loại chữ

Kiểu bề mặt in (Print finish)

Kiểu chữ này có bề mặt chính là lớp trên cùng của bản in 3D, tạo nên vẻ ngoài đậm chất in 3D. Ví dụ này là print finish vì mặt không nhìn thấy là mặt tiếp xúc với bàn in (không cần hỗ trợ nếu cạnh nhỏ hướng lên trên).

Kiểu bề mặt bàn in (Bed finish)

Chữ kiểu này có mặt đọc được tiếp xúc trực tiếp với bàn in. Kiểu này trông rất đẹp nếu bạn dùng bàn in có kết cấu (textured bed), giúp bề mặt trông phẳng mịn hơn. Tùy vào sở thích của mỗi người thôi.

Hình này cho thấy sự khác biệt giữa hai loại hoàn thiện (chữ H là print finish và chữ I là bed finish).

Mình đã cung cấp hai loại chữ:

Chữ kiểu Bed-Finish font Century Schbk

Đây là loại chữ bed finish với font chữ Century Schbk Bold Italic.

Chữ kiểu Print-Finish font Ariel Rounded

Đây là loại chữ print finish với font chữ Ariel Rounded bold.

Hai loại này có thể dễ dàng kết hợp với nhau (mình đã làm vậy cho bảng tên trên bàn làm việc của mình). Nếu muốn đổi kiểu hoàn thiện, bạn chỉ cần bỏ phần gờ ở mặt hiện tại và chuyển sang mặt kia (kích thước có trong hướng dẫn thiết kế).

Các loại đế

Tất cả các đế đều gồm miếng chặn đầu và các mảnh ghép ở giữa, được lắp với nhau bằng các chốt in 3D. Các chữ cái thường chồng lên các khoảng hở giúp giữ cố định chắc chắn hơn.

Đế một ray (Single Rail Stand)

Đế này có thể giữ một hàng chữ hoặc một hàng tấm nền trang trí.

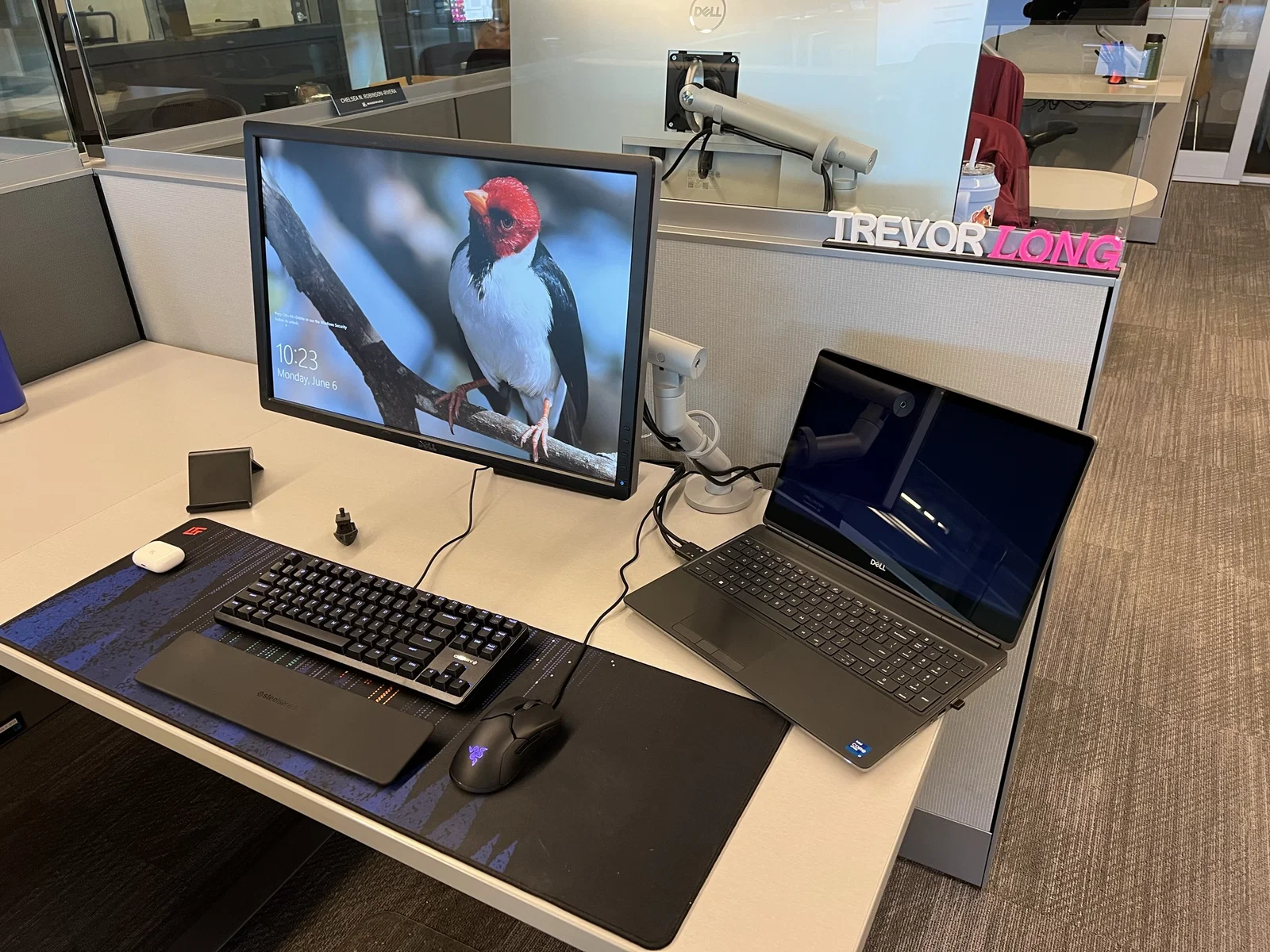

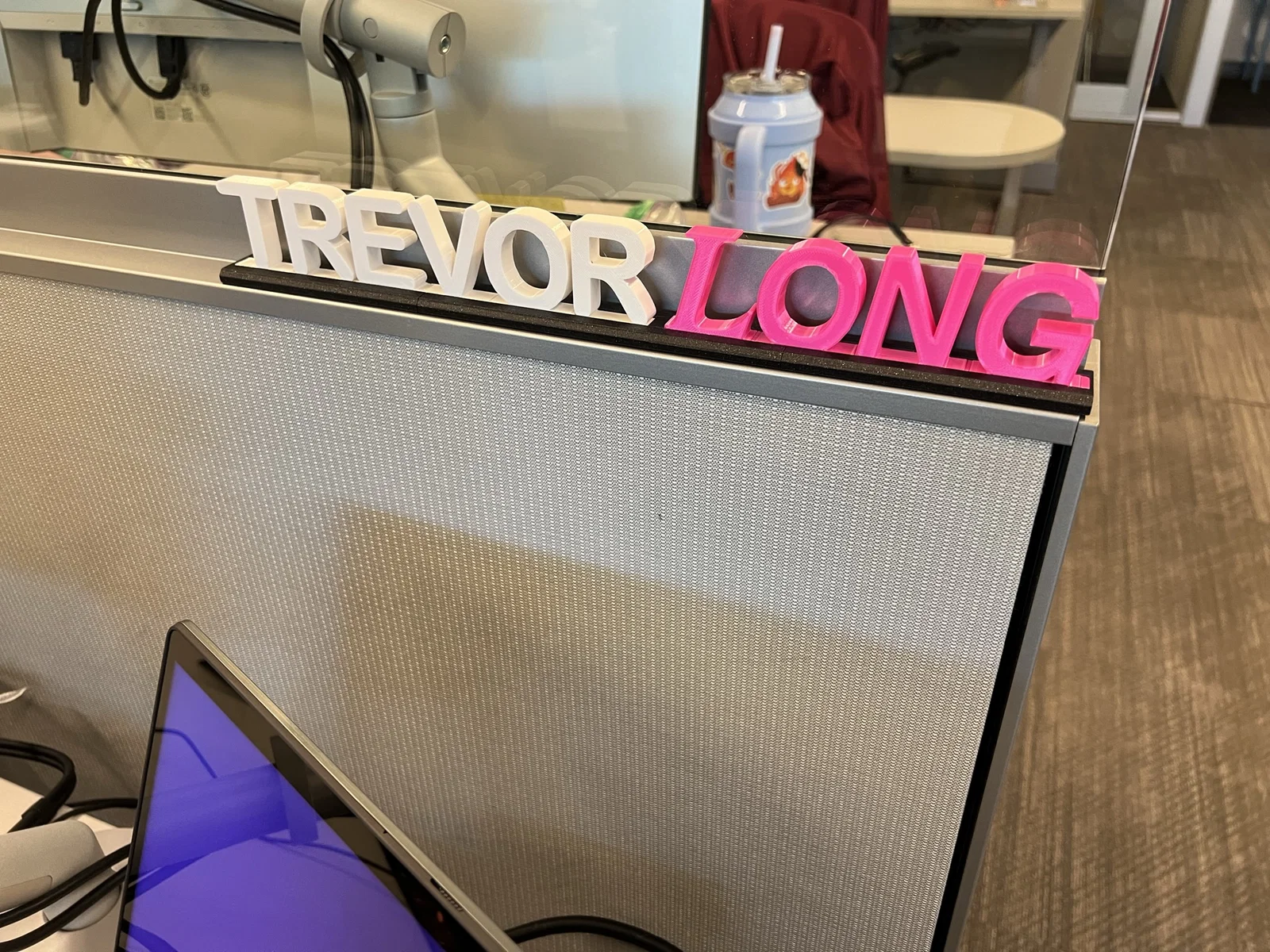

Bảng tên “Trevor Long” mình in cho bản thân là sử dụng loại đế này.

Đế hai ray (Dual Rail Stand)

Đế này có hai ray giống hệt nhau, bạn có thể lắp hai hàng chữ, hai hàng nền, hoặc một hàng chữ kết hợp một hàng nền.

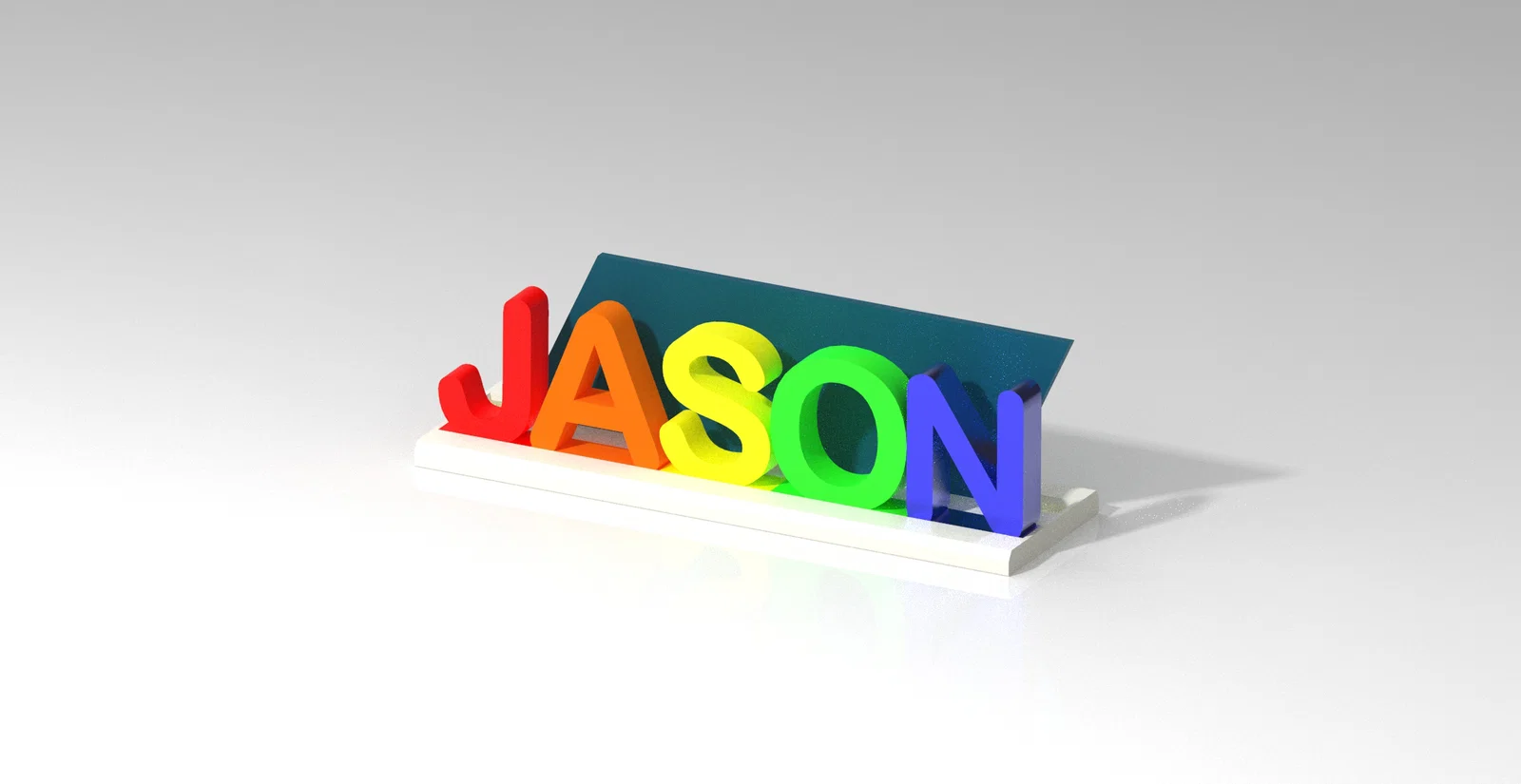

Ví dụ, bảng tên “Jason” dùng đế này với một hàng chữ và một hàng nền phía sau.

Nếu dùng chung bàn làm việc, bạn có thể tận dụng để làm bảng tên hai mặt.

Miếng đệm (Spacers)

Miếng đệm có nhiều kích cỡ, dùng để tạo khoảng cách giữa các chữ cái, từ ngữ hoặc các tấm nền.

Tấm nền (Backgrounds)

Các tấm nền gắn vào ray của đế để làm nổi bật tên của bạn. Mình mới chỉ cung cấp tấm nền nghiêng, nhưng tin rằng các bạn sẽ còn sáng tạo ra nhiều mẫu đẹp hơn nữa!

Lắp ráp tổng thể

Hình ảnh này cho thấy cách lắp ráp hoàn chỉnh với phần đế trong suốt.

Kích thước (Đơn vị: inch!)

Mục tiêu của mình là tạo ra một hệ thống siêu linh hoạt để cộng đồng cùng tham gia phát triển thêm các kiểu đế, font chữ và tấm nền mới! Dưới đây là kích thước của rãnh và phần chốt:

Nếu cần thêm thông tin về kích thước, cứ thoải mái hỏi mình nhé!

Thiết lập in và ghi chú

Các chi tiết sẽ khớp với nhau tốt nhất nếu bạn dùng PLA, tuy nhiên mình cũng đã thử lắp chữ PETG vào đế PLA mà không gặp vấn đề gì. Đây là vài gợi ý đơn giản để bạn in dễ dàng:

• Chiều cao lớp (Layer height): 0.20mm Quality
• Độ đặc (Infill): 10% Gyroid
• Hỗ trợ (Supports): Không cần

Cho bảng tên của mình, mình đã sử dụng:

• Prusament Galaxy Black PLA¹ cho phần đế
• Prusament Ms. Pink¹
• Và Hatchbox White¹

Quy tắc đặt tên

• SR = Single rail (Đế một ray)
• DR = Dual rail (Đế hai ray)
• -XXX = Kích thước theo inch
• Ví dụ: SR-150 là đế một ray dài 1.5"

Hy vọng các bạn thích bản in này! Hãy cứ thoải mái sáng tạo thêm các phụ kiện tương thích với hệ thống này và đăng tải lên nhé! Sẽ rất tuyệt vời nếu cộng đồng cùng góp sức tạo ra thêm nhiều font chữ, đế và tấm nền mới. Mình hy vọng trong tương lai sẽ có thêm thời gian để nâng cấp dự án này. Chúc các bạn in vui vẻ!

1) Bài đăng này có chứa các liên kết tiếp thị (affiliate links), bất kỳ liên kết nào được đánh dấu ¹ đều là liên kết tiếp thị. Việc sử dụng các liên kết này giúp hỗ trợ công việc của mình!
