RETRO GameStack - Hệ thống lưu trữ băng Atari 2600

Ghép thăm Jerrari3d.com để xem thêm các dự án thú vị khác.

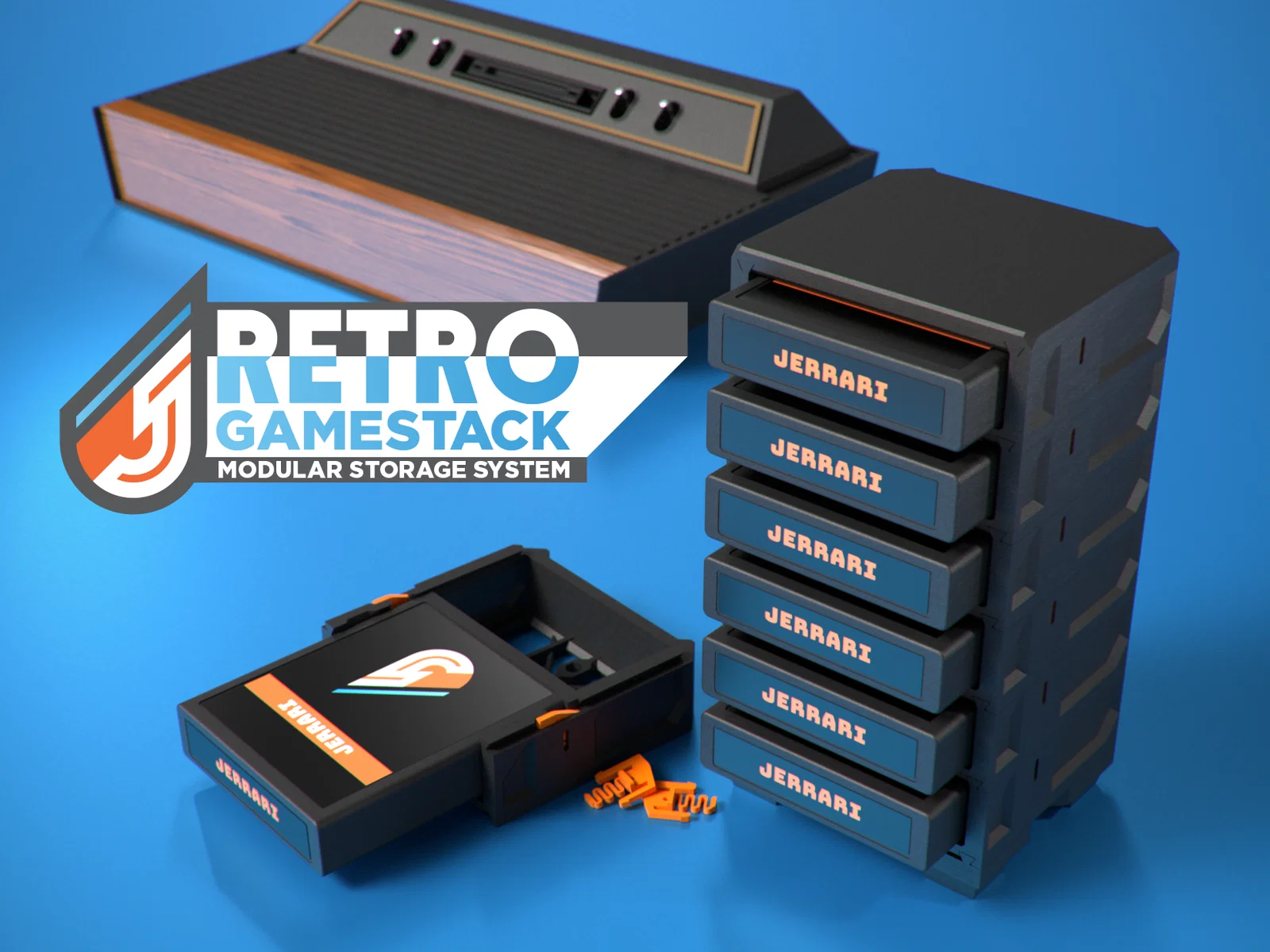

Hệ thống RETRO GameStack là giải pháp lưu trữ dạng mô-đun, tùy biến hoàn toàn được thiết kế riêng cho các băng đĩa Atari 2600 của bạn. Khác với các loại kệ làm sẵn, RETRO GameStack cho phép bạn chỉ cần in 3D đúng số lượng khay mình cần. Nhờ cơ chế QuickLock in 3D, bạn có thể dễ dàng sắp xếp lại hoặc mở rộng bộ sưu tập của mình chỉ trong vài giây, giúp tủ game luôn gọn gàng và phù hợp với mọi không gian.

Bộ sưu tập RETRO GameStack

RETRO GameStack - NES

VẬT LIỆU

Các đường dẫn liên kết giúp ủng hộ các dự án này

Phần cứng: • Ốc M3x6 • Đai ốc M3 • Chân đế cao su (Tùy chọn - Có thể in bằng TPU)

Nhựa in: • PETG (Bắt buộc cho QuickLock) • PLA (Tùy chọn cho các phần vỏ) • TPU (Tùy chọn cho phần chân đế in)

HƯỚNG DẪN LẮP RÁP

Các chi tiết sau khi in của bạn trông sẽ giống như hình bên dưới, bạn có thể thêm bao nhiêu khay đựng băng tùy thích. Hình ảnh minh họa là RETRO GameStack - NES, nhưng quy trình lắp ráp hoàn toàn giống nhau.

• Bắt đầu bằng việc gắn các QuickLock vào khay đựng băng. Có chữ "L" dập nổi trên QuickLock để lắp vào bên trái và "R" cho bên phải.

• Ở khay đựng băng nằm dưới cùng, hãy lắp đai ốc M3 vào. Bạn có thể dùng một con ốc M3 dài hơn như M3x10 để kéo đai ốc vào vị trí.

• (Nếu dùng chân đế cao su mua sẵn, hãy bỏ qua bước này) Gắn phần chân vào thanh ray. Trượt đầu nhọn của thanh ray vào phần trên cùng của chân đế trước.

• Nhấn mạnh chân đế cho đến khi nó khớp vào vị trí.

• Trượt thanh ray chân đế vào mặt dưới của khay đựng băng đã lắp đai ốc M3. Luồn ốc M3x6 qua lỗ trên thanh ray vào đai ốc M3 trên khay để cố định lại.

• Xếp thêm các khay đựng băng khác lên trên khay dưới cùng.

• Với các QuickLock đã lắp, chúng sẽ tự động khớp vào vị trí.

• Trượt nắp đậy vào phía trên cho đến khi nghe tiếng khớp.

Vậy là xong!

Để thêm hoặc bớt khay đựng, chỉ cần kéo phần QuickLock trên các vách trong của khay xuống (Bạn cũng có thể dùng lục giác nhỏ để kéo chốt QuickLock bằng cách chọc vào lỗ nhỏ bên hông khay). Sau khi kéo chốt xuống, bạn có thể trượt khay hoặc nắp ra dễ dàng.
