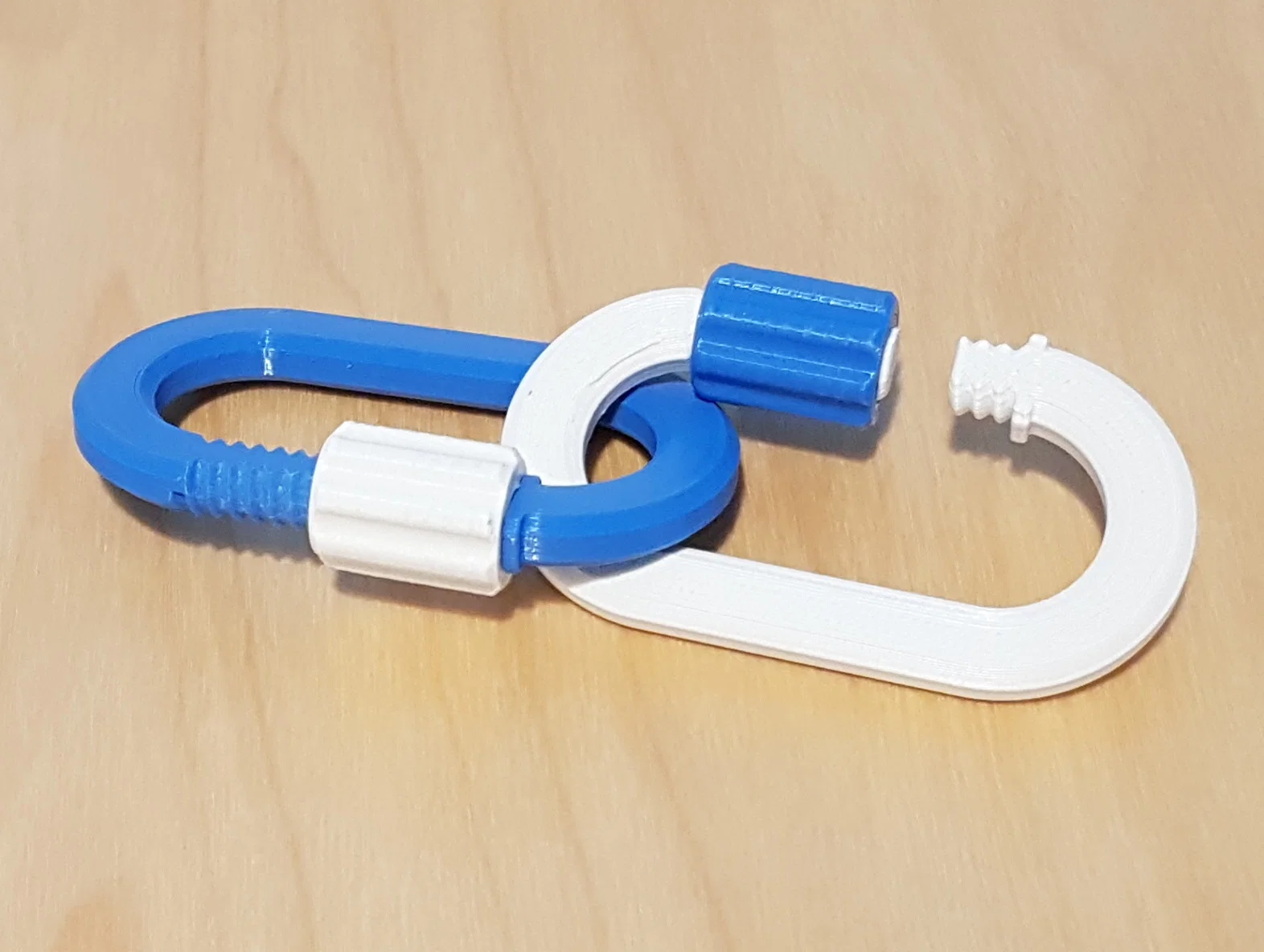

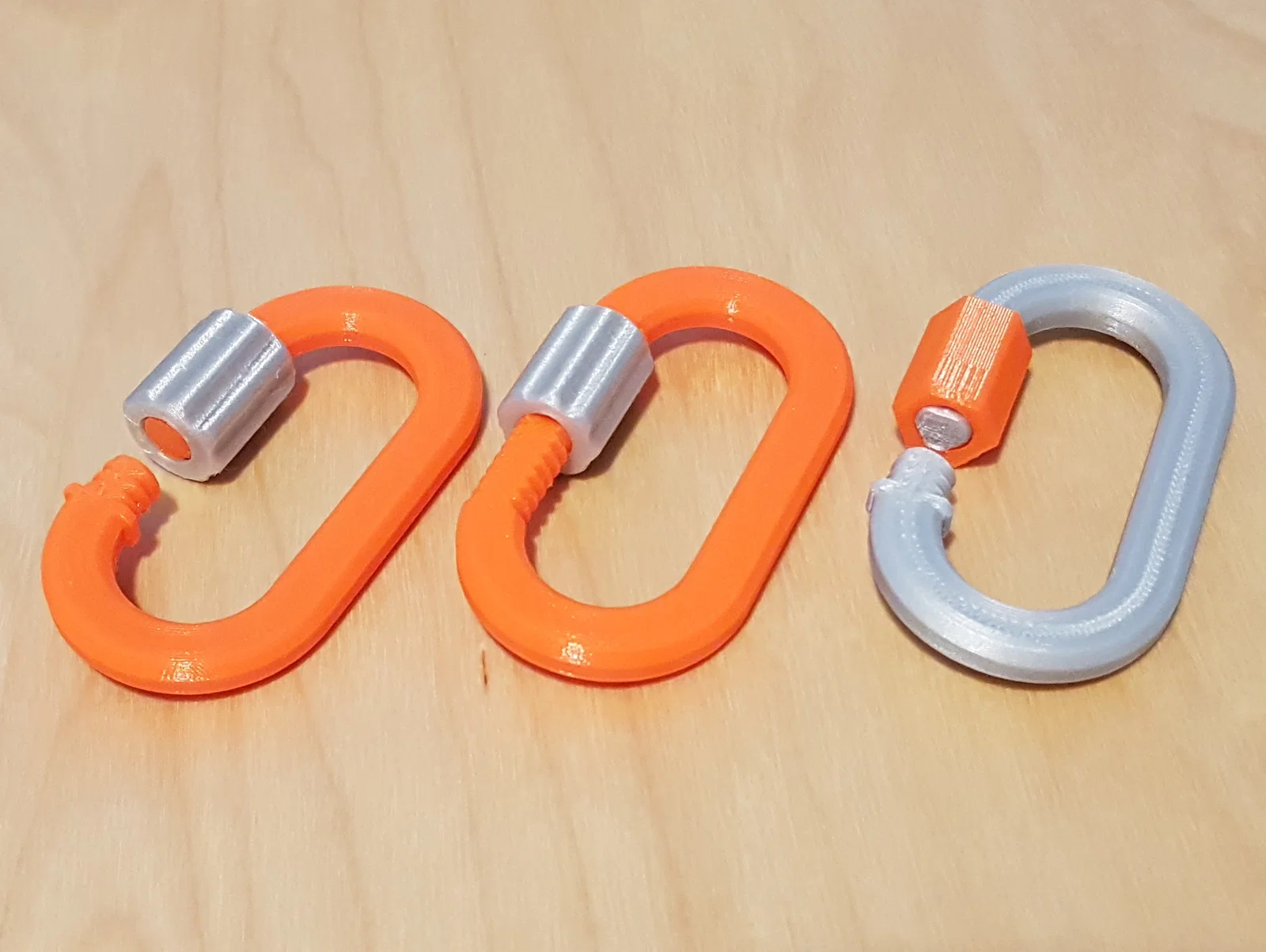

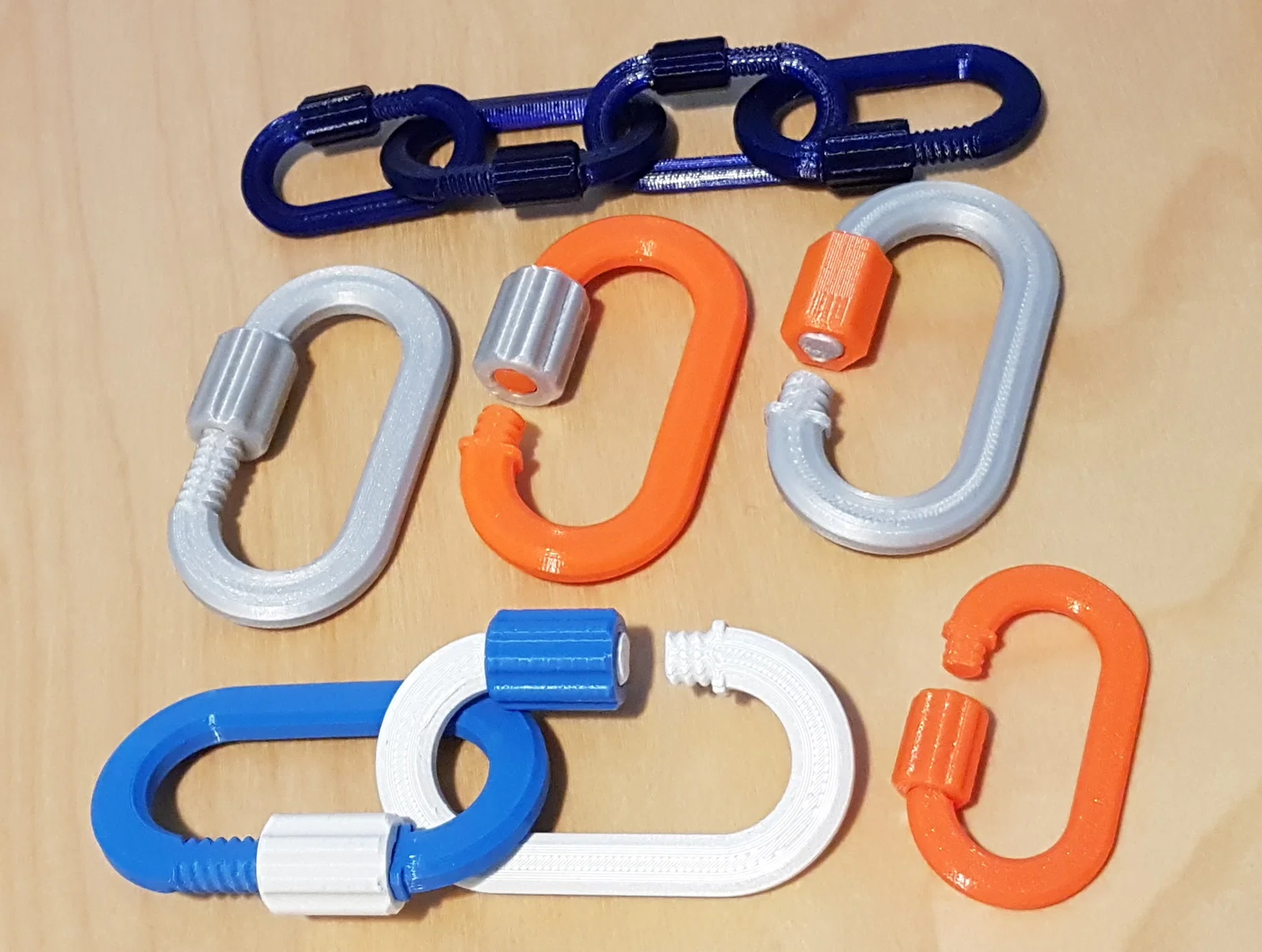

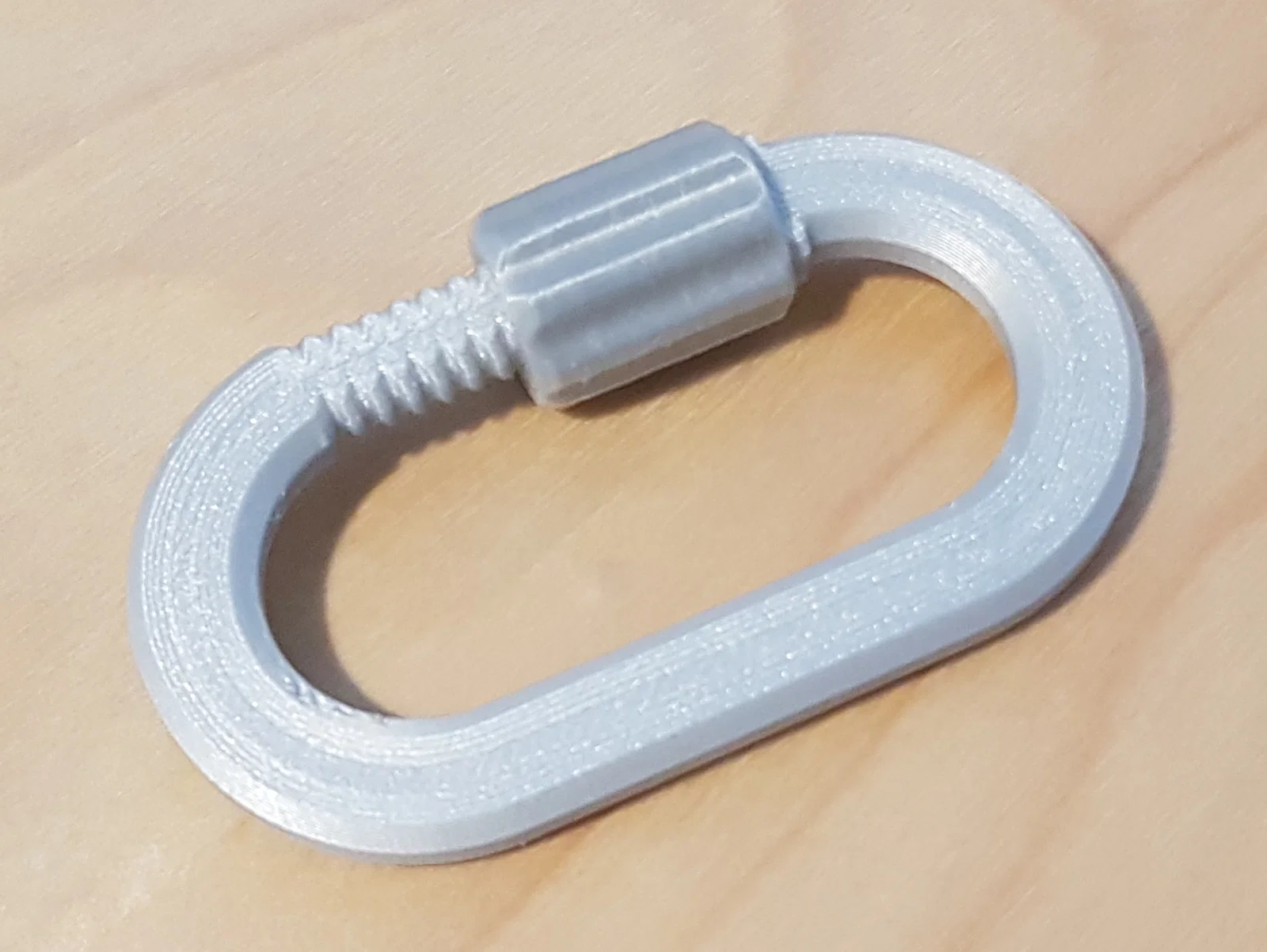

Móc khóa carabiner có khóa an toàn chắc chắn

Trường hợp sử dụng

Thiết kế này ban đầu được làm để gắn thẻ ID công ty vào thắt lưng khi đi làm. Mình cần đảm bảo chắc chắn không bị rơi mất thẻ, nên đã tự thiết kế một chiếc móc khóa carabiner có khóa an toàn. Mọi người cứ thoải mái sử dụng cho bất kỳ mục đích nào cần gắn đồ vật vào vị trí khác nhé. Điểm hạn chế duy nhất là khe mở chỉ rộng 6mm và tất nhiên là phụ thuộc vào độ bền vật liệu in của bạn nữa.

Hướng dẫn in

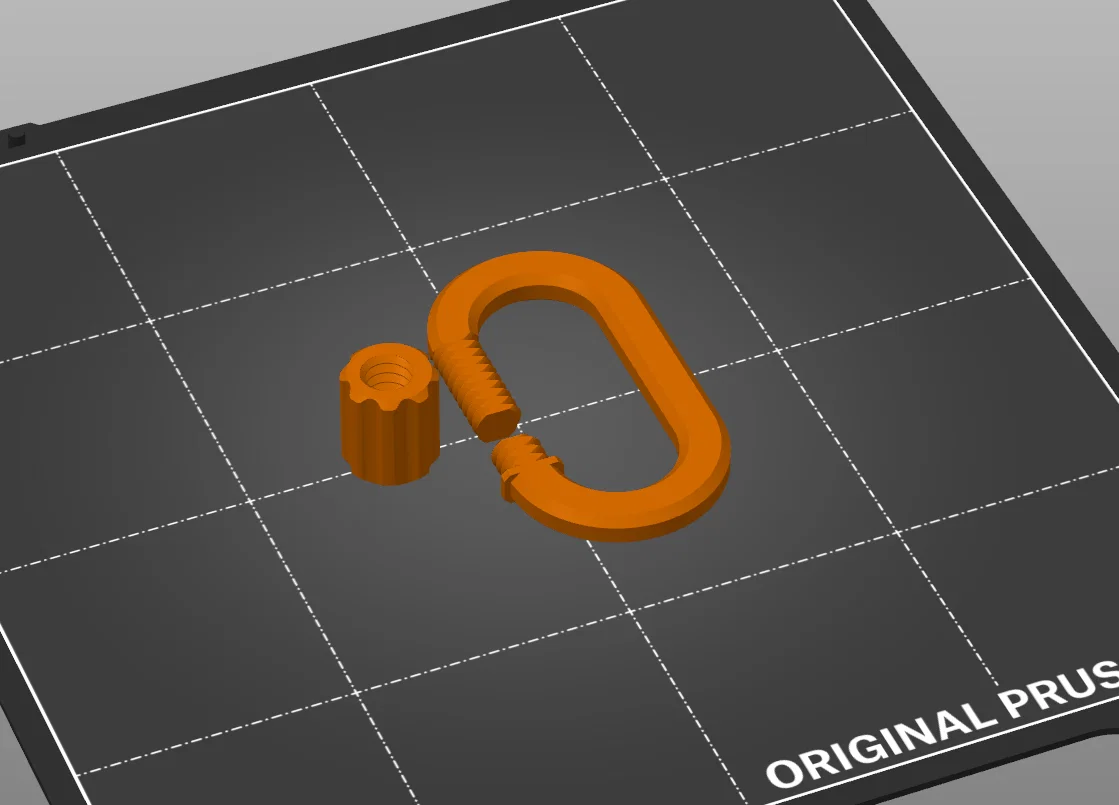

Việc in các bộ phận này thực ra rất đơn giản. Cả nhựa PLA và PETG đều đã được kiểm nghiệm thành công, nhưng việc lắp ráp sẽ dễ dàng hơn nhiều với PETG nhờ vào độ dẻo dai của nó. Bạn chỉ cần in cả hai bộ phận theo đúng hướng như file đã tải lên. Mình khuyến nghị thiết lập 4 perimeters và tối thiểu 25% infill. Không cần dùng brim hay support.

Lắp ráp

Đúng là cần dùng một chút lực để bẻ cong carabiner sang một bên khi vặn ốc. Nhưng chỉ cần làm vậy một lần duy nhất thôi. Bạn có thể dùng ê-tô để giữ một đầu trong khi bẻ đầu còn lại. Với PETG thì rất ổn, mà ngay cả với PLA hơi giòn hơn mình cũng đã thử nghiệm thành công mà không gây hư hỏng gì cho chi tiết in.

Bạn nên dùng thanh ren thẳng để kiểm tra và làm trơn ốc trước khi thực hiện bước lắp ráp phức tạp hơn là gắn nó vào carabiner.

Ren in ra bị quá chặt, phải làm sao?

Nếu máy in của bạn được cân chỉnh tốt, phần ren sẽ khớp rất vừa vặn, ít nhất là với phiên bản kích thước đầy đủ. Mình đã thử trên 3 dòng máy khác nhau (Prusa i3 MK3S, Prusa Mini, Ender 2 Pro). Nếu nó không khớp, có khả năng hệ số đùn (extrusion factor) của bạn đang quá cao. Mình khuyên bạn nên điều chỉnh theo hướng dẫn của Prusa tại đây: https://help.prusa3d.com/article/extrusion-multiplier-calibration_2257

Nếu bạn không muốn thay đổi thông số này, cứ dùng các phiên bản có độ rơ lớn hơn mà mình đã thêm vào bài đăng. Hoặc đơn giản là scale phần ốc theo chiều X và Y (không scale theo chiều Z) để nó đủ rộng.

Thay đổi kích thước (Scaling)

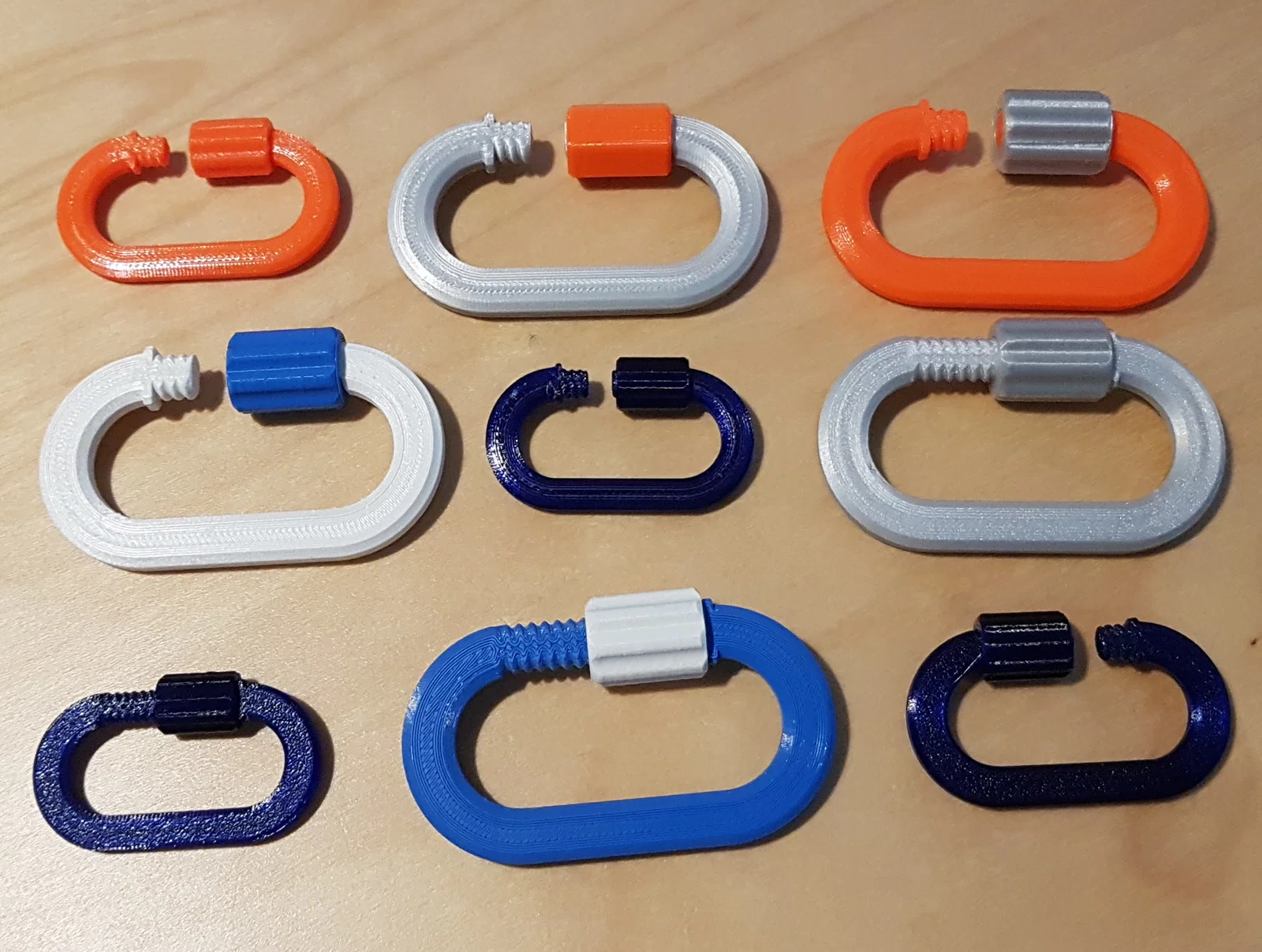

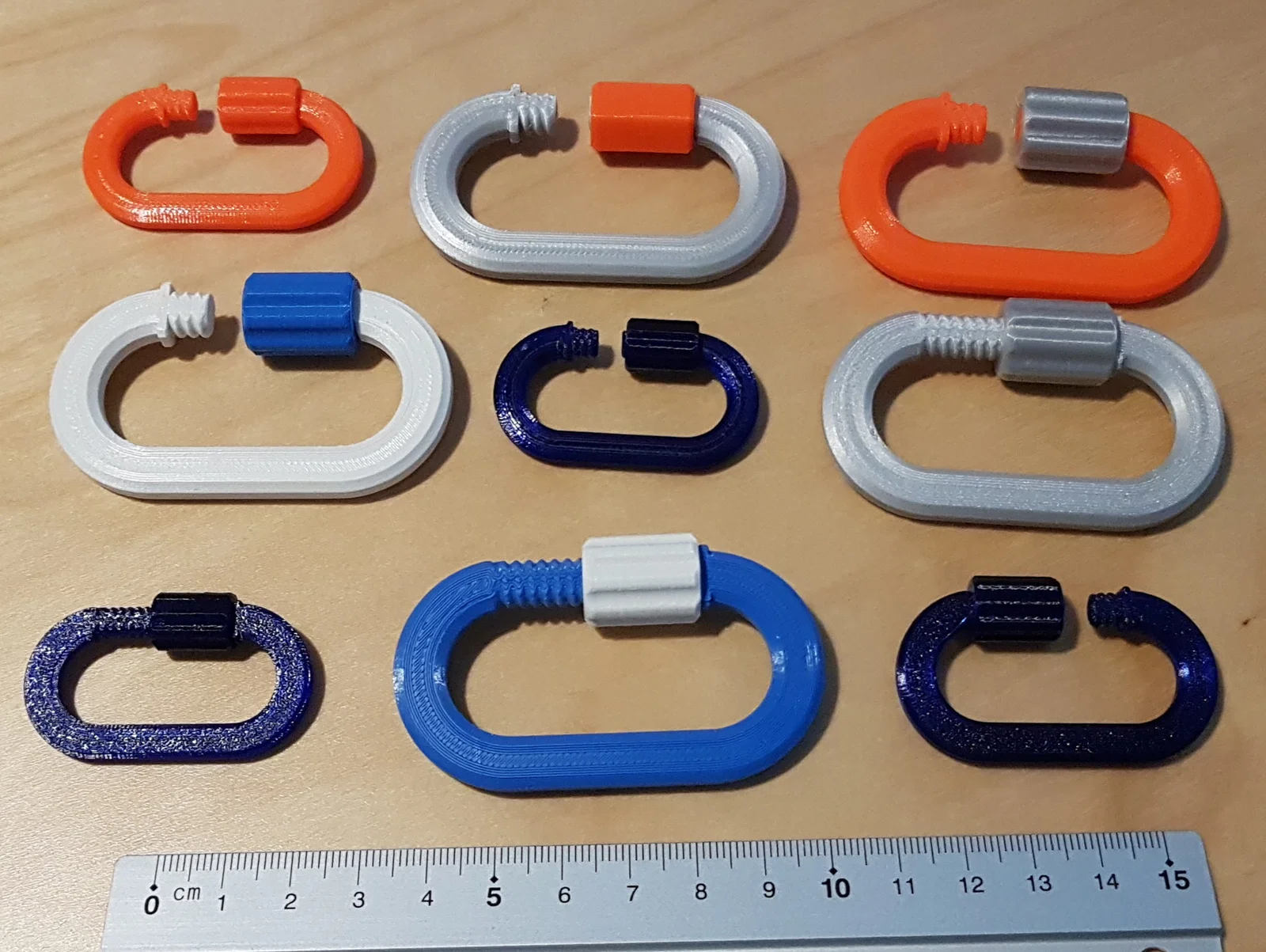

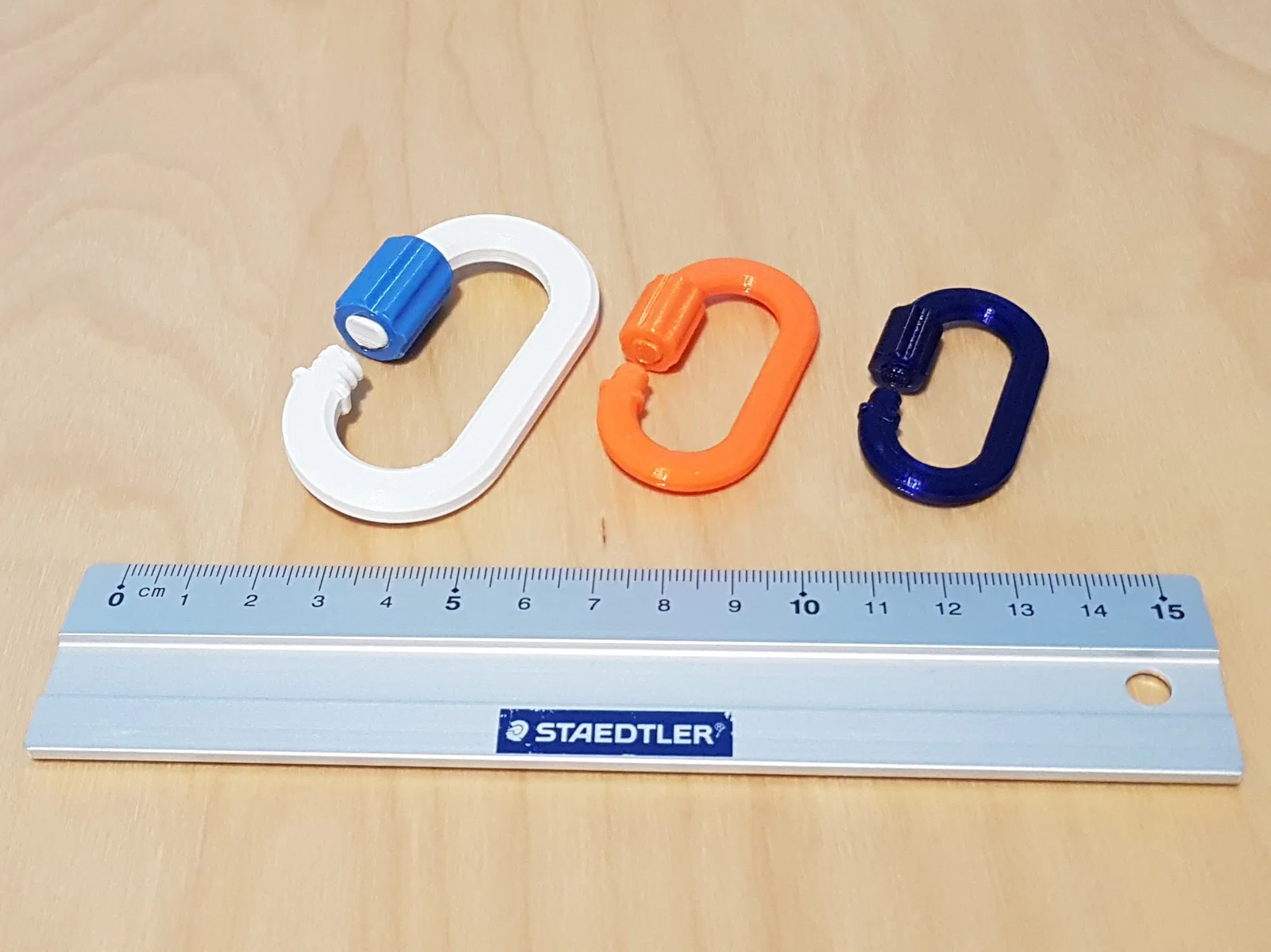

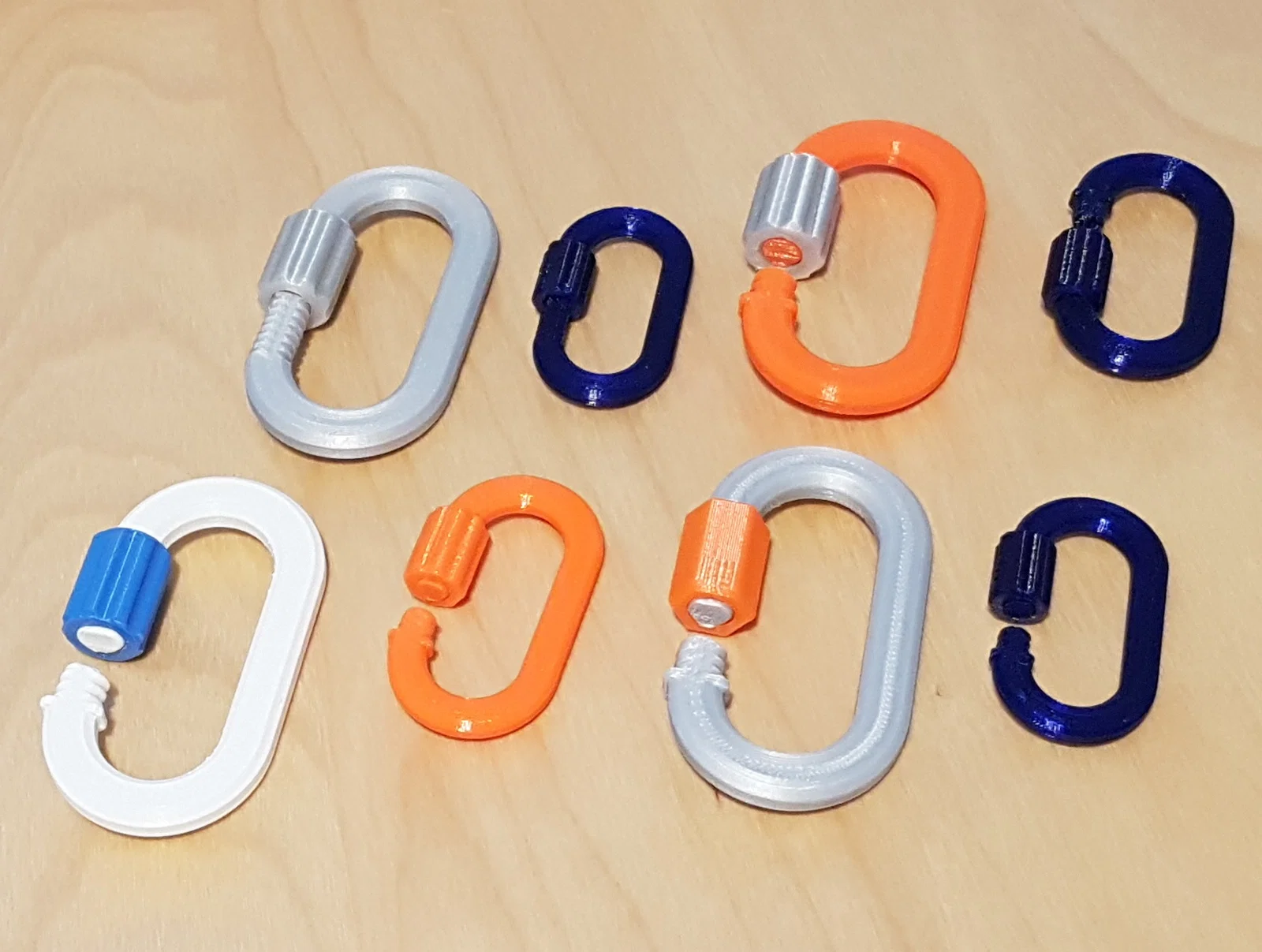

Chi tiết này có thể thu nhỏ xuống còn 3/4 hoặc 2/3 kích thước gốc. Càng nhỏ thì việc lắp ốc vào càng khó. Trên máy Prusa i3 MK3S thì vẫn ổn, nhưng với Prusa Mini thì rất chật. Bạn có thể sẽ cần scale ốc to lên ở chiều X và Y (đừng scale chiều Z, sẽ làm hỏng bước ren) để lắp được nhé.

Hãy thả tim nếu bạn thích

Sự hài lòng của các bạn chính là phần thưởng cho mình. Hãy tặng mình một like nếu bạn thích thiết kế này, hoặc tuyệt hơn nữa là chia sẻ hình ảnh bản in của bạn. Mình rất muốn biết bạn đang dùng nó cho công việc gì đấy.

Tuyên bố miễn trừ trách nhiệm

Mặc dù mình thấy thiết kế này rất cứng cáp và an toàn, nhưng việc sử dụng nó hoàn toàn là lựa chọn của bạn. Mình sẽ không chịu trách nhiệm nếu xảy ra thiệt hại về tài sản, thương tích hay bất kỳ sự cố nào đối với người hoặc vật. Đừng dại dột mà dùng nó cho các hoạt động như leo núi nhé!
