Canopy "SmollPP" cho Tinywhoop

Cập nhật phiên bản Normal lên V22:

• Cải thiện kích thước lỗ gắn Anten để vừa vặn hơn với Anten HDzero AIO5 Linear
• Loại bỏ các lỗ thừa trên thiết kế, tăng thêm 0.02g trọng lượng để cải thiện độ bền
• Điều chỉnh khoảng cách lỗ chỉnh góc nghiêng Camera

Cập nhật phiên bản Lux lên V24:

• Cải thiện kích thước lỗ gắn Anten để vừa vặn hơn với Anten HDzero AIO5 Linear
• Cải thiện cơ chế kẹp Camera
• Điều chỉnh khoảng cách lỗ chỉnh góc nghiêng Camera

Cập nhật: 13.11.2024 - Phiên bản PP

Thiết lập in quan trọng:

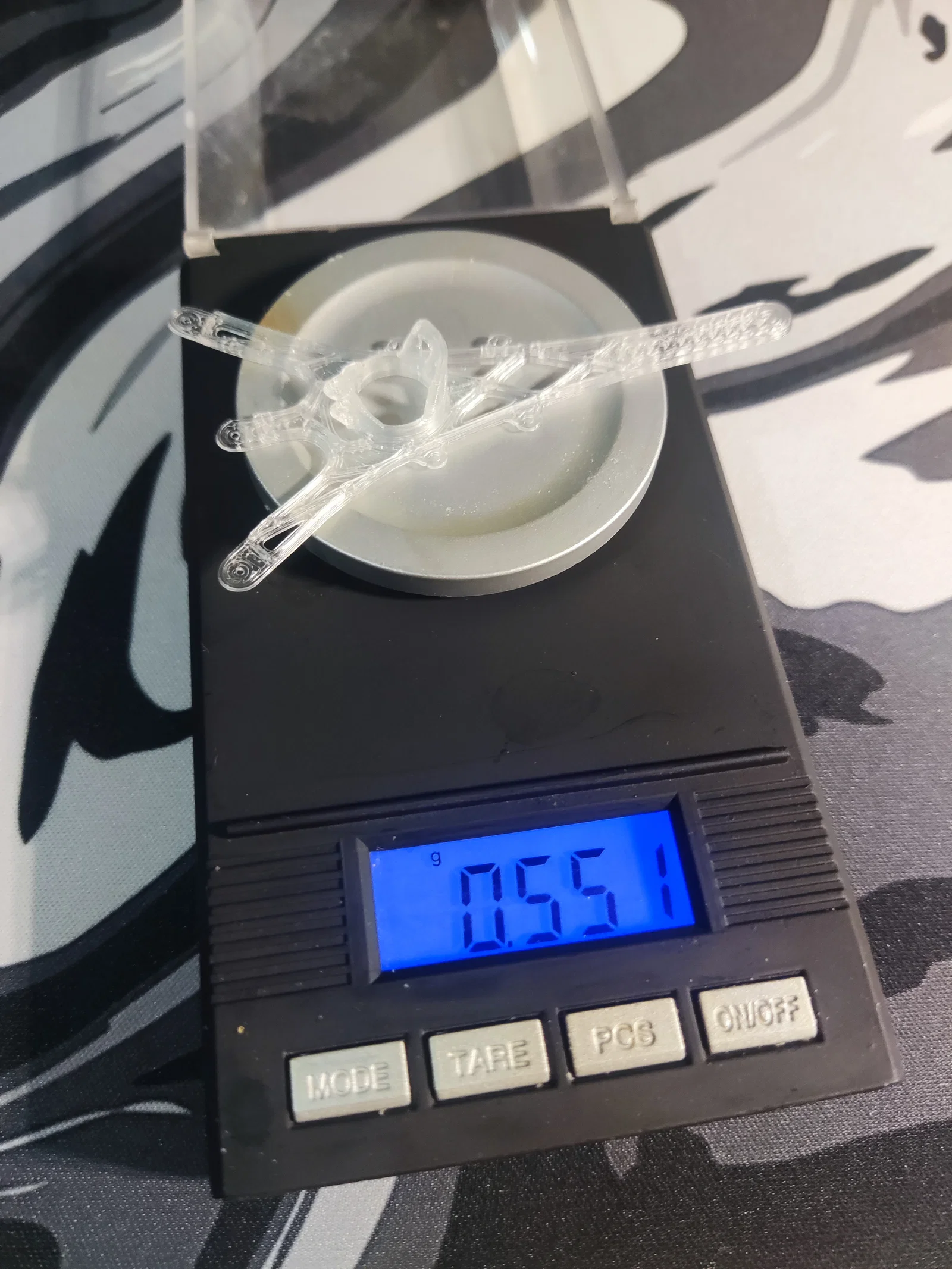

Mình đã có một ít nhựa Polypropylene (PP) và tùy chỉnh lại thiết kế để đưa trọng lượng xuống chỉ còn 0.55g!

Bạn cần chuẩn bị:

• Nhựa PP (ưu tiên màu "natural" hoặc trong suốt vì màu sắc quá đậm có thể ảnh hưởng đến độ bền vật liệu)
• Băng keo đóng hàng PP để dán bàn in, vì nhựa PP chỉ bám dính tốt trên bề mặt PP
• Ốc vít M1.4 x 5mm loại tự ren (tốt nhất là đầu bằng)

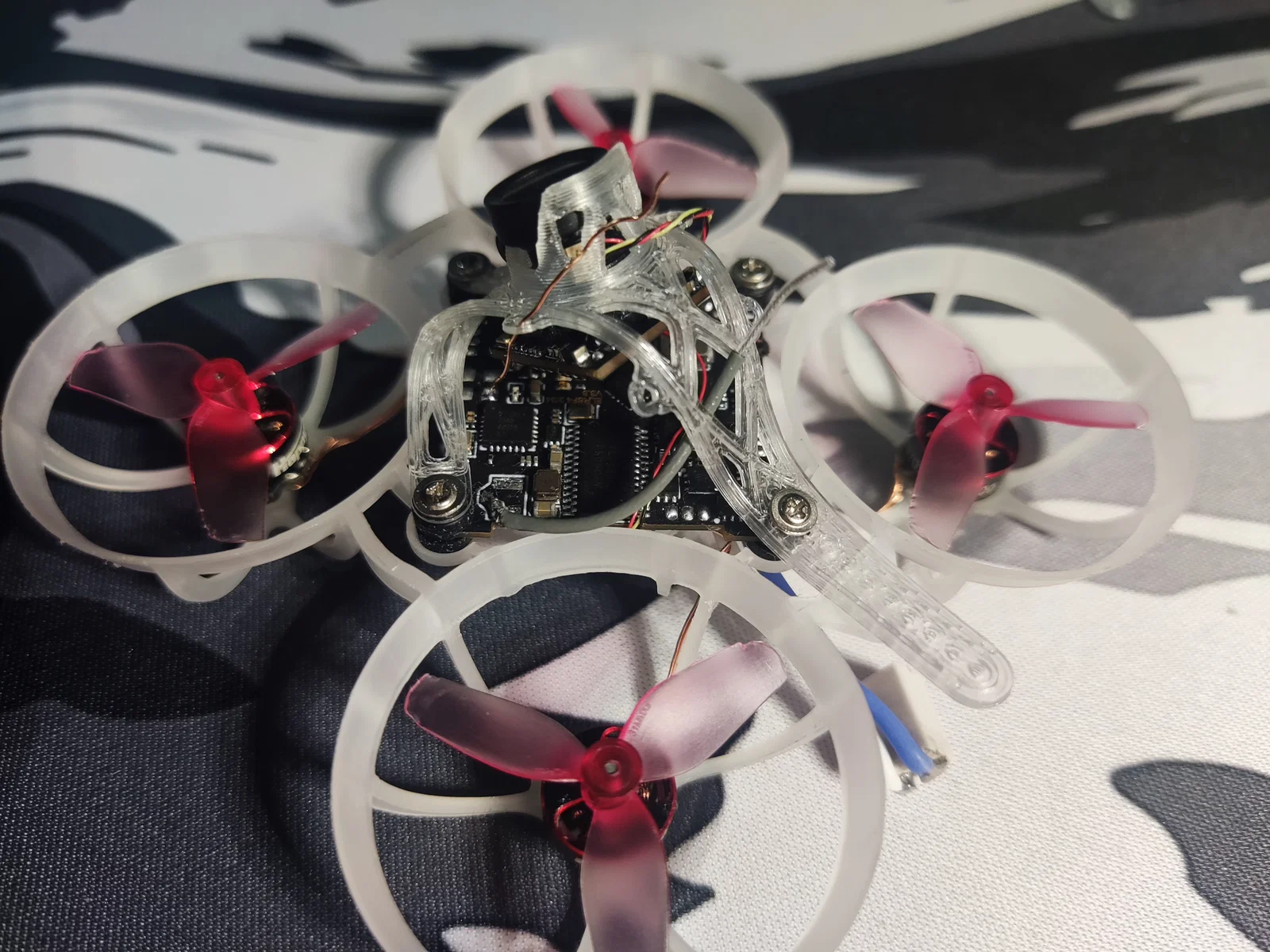

Phiên bản PP này được thiết kế mỏng hơn nhiều vì nhựa PP cứng hơn TPU rất nhiều. Độ cứng cao và trọng lượng nhẹ đồng nghĩa với việc canopy có thể bị nứt khi va chạm mạnh, nhưng vì chỉ tốn chưa tới 1g nhựa nên việc thay thế định kỳ cũng rất ổn.

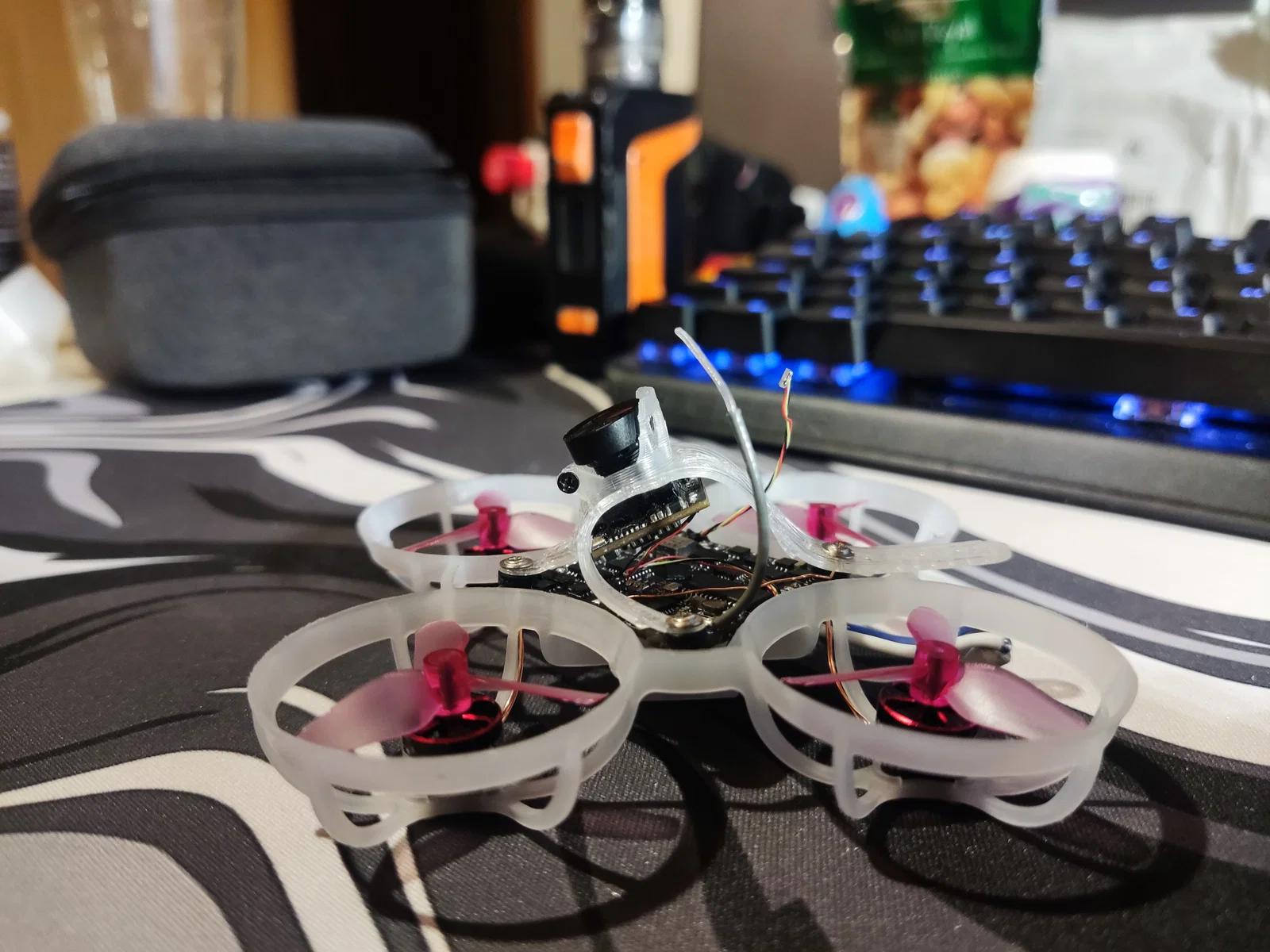

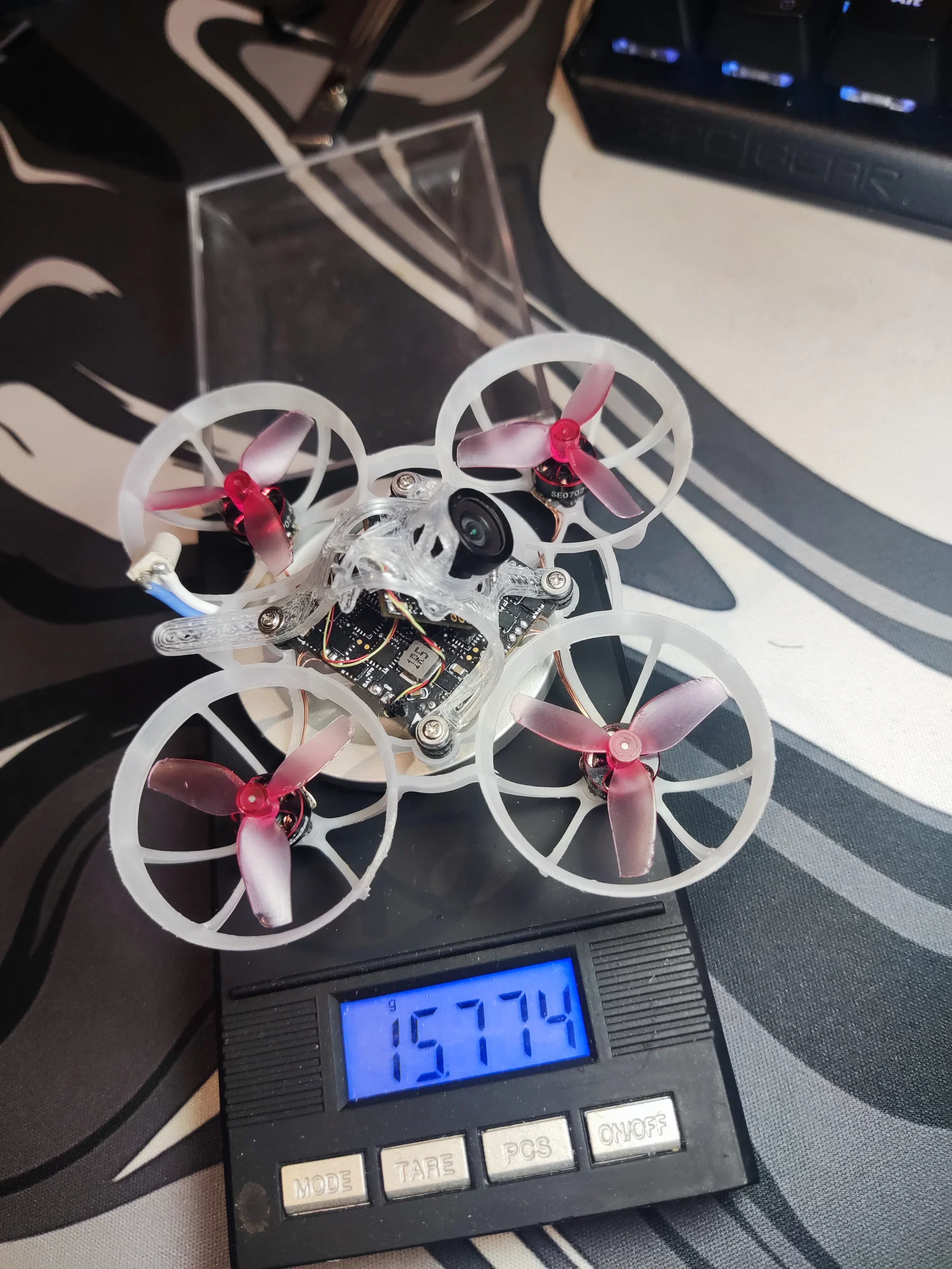

Phiên bản PP hỗ trợ góc nghiêng camera cao hơn (mình đoán lên tới 60 độ), rất hợp cho đua drone ^^. Với các bản build sub-18g, cái này sẽ cực kỳ bền. Với các build trên 20g, bạn có thể cần làm dày hơn một chút để tăng độ bền.

Việc lắp đặt hơi khó một chút vì lỗ được làm cực khít với ống kính camera. Bạn cần tận dụng độ dẻo của nhựa PP để bẻ phần kẹp vít ra ngoài. Dưới đây là video hướng dẫn lắp đặt:

###################################################

Bạn có thể xem chi tiết canopy tại đây:

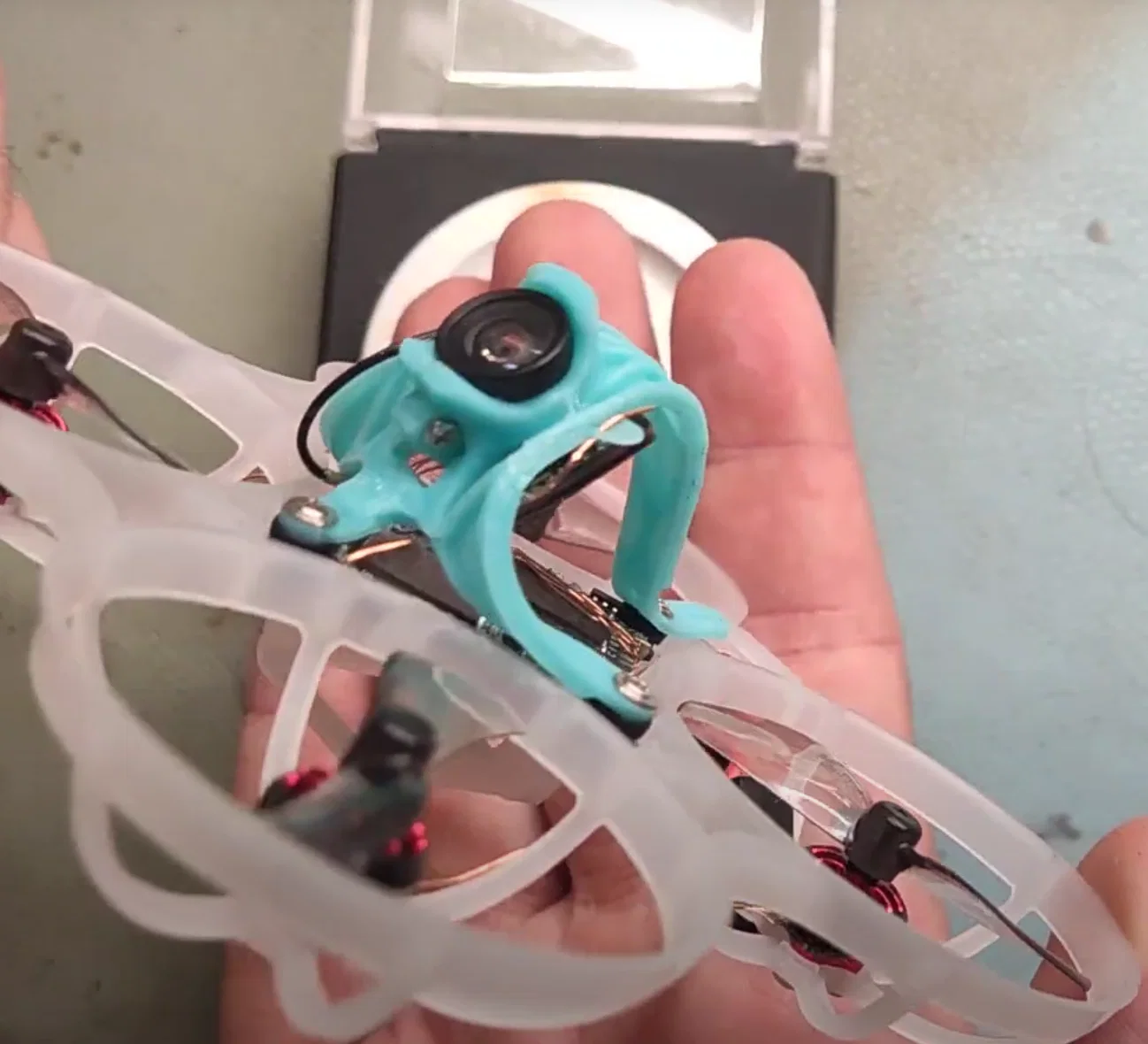

Mình tạo ra thiết kế này vì rất thích Betafpv Air Canopy, nhưng nó không đủ bền và hay bị gãy sau vài chuyến bay. Phiên bản TPU này nặng hơn một chút (1.2g - 1.5g) vì cần nhiều vật liệu hơn để đạt độ cứng tương đương với bản làm từ PP của Betafpv.

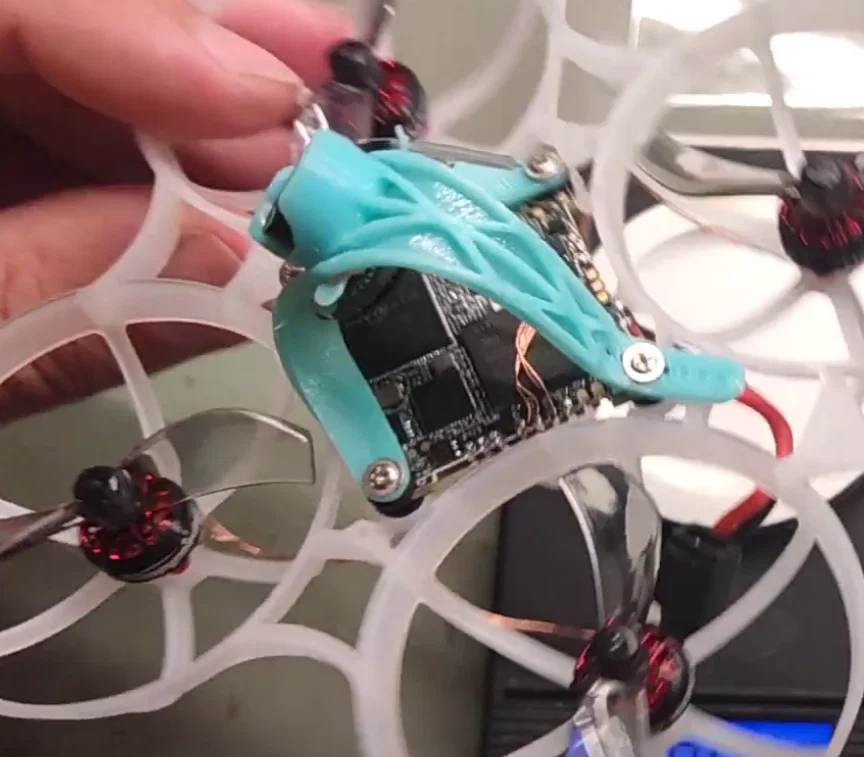

Nhờ độ cứng khi lắp vào, camera sẽ không bao giờ chạm vào FC - đây là điểm yếu của nhiều mẫu canopy siêu nhẹ hiện nay.

Mình dùng bản STD cho camera ANT Lite, và bản LITE cho HDzero eco. Tuy nhiên, hệ thống kẹp camera này giúp bạn dễ dàng lắp các loại camera khác có đường kính ống kính tương tự.

Góc nghiêng camera có thể điều chỉnh qua các lỗ vít, nhưng mình khuyên chỉ nên dùng cho góc cao (>45 độ là tốt nhất ^^), vì ở góc thấp canopy sẽ bị giảm đáng kể độ cứng.
