Mô hình vòng quay ngựa gỗ cơ khí (Mechanical carousel with horses)
Khám phá mô hình vòng quay ngựa gỗ cơ khí cực đẹp dành cho trẻ em hoặc những người yêu thích ngựa. Mô hình có chuyển động 3 chiều linh hoạt và tùy chọn nâng cấp motor N20 để tự động xoay. Tải file và bắt đầu in ngay!
Mô tả
Thông báo nâng cấp!! - cải tiến cho phiên bản chạy bằng motor
Bạn chỉ cần in hai bộ phận, mua thêm Motor giảm tốc mini N20 và một hộp đựng cho hai viên pin 18650. Mình sẽ để link mua bên dưới nhé. Motor phù hợp nhất là loại có tốc độ 30-50 vòng/phút. Mình đã mua dư ra để làm các mẫu khác nhưng dùng cho mẫu này rất ổn.
Chiều cao thân motor kèm hộp số nên là 25 mm (chưa tính phần trục).
Motor giảm tốc mini N20:
https://www.aliexpress.com/item/1005005699205905.html?
Hộp đựng pin 18650:
https://www.aliexpress.com/item/1005003772436297.html?
Chỉ cần thêm các bộ phận này:
Lắp bộ phận mới vào bên dưới vòng quay, gắn motor đã nối dây vào và thêm các bánh răng.

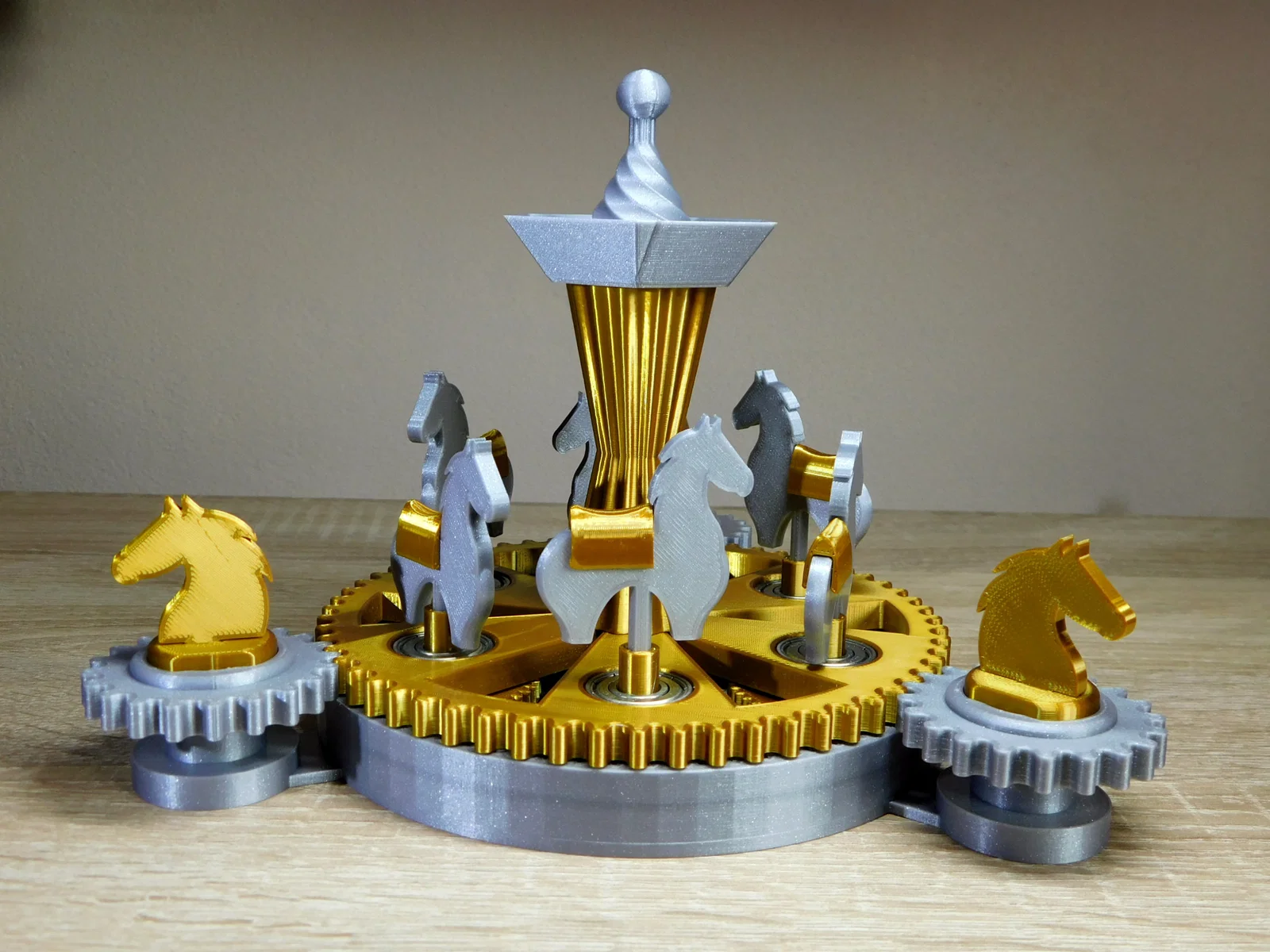

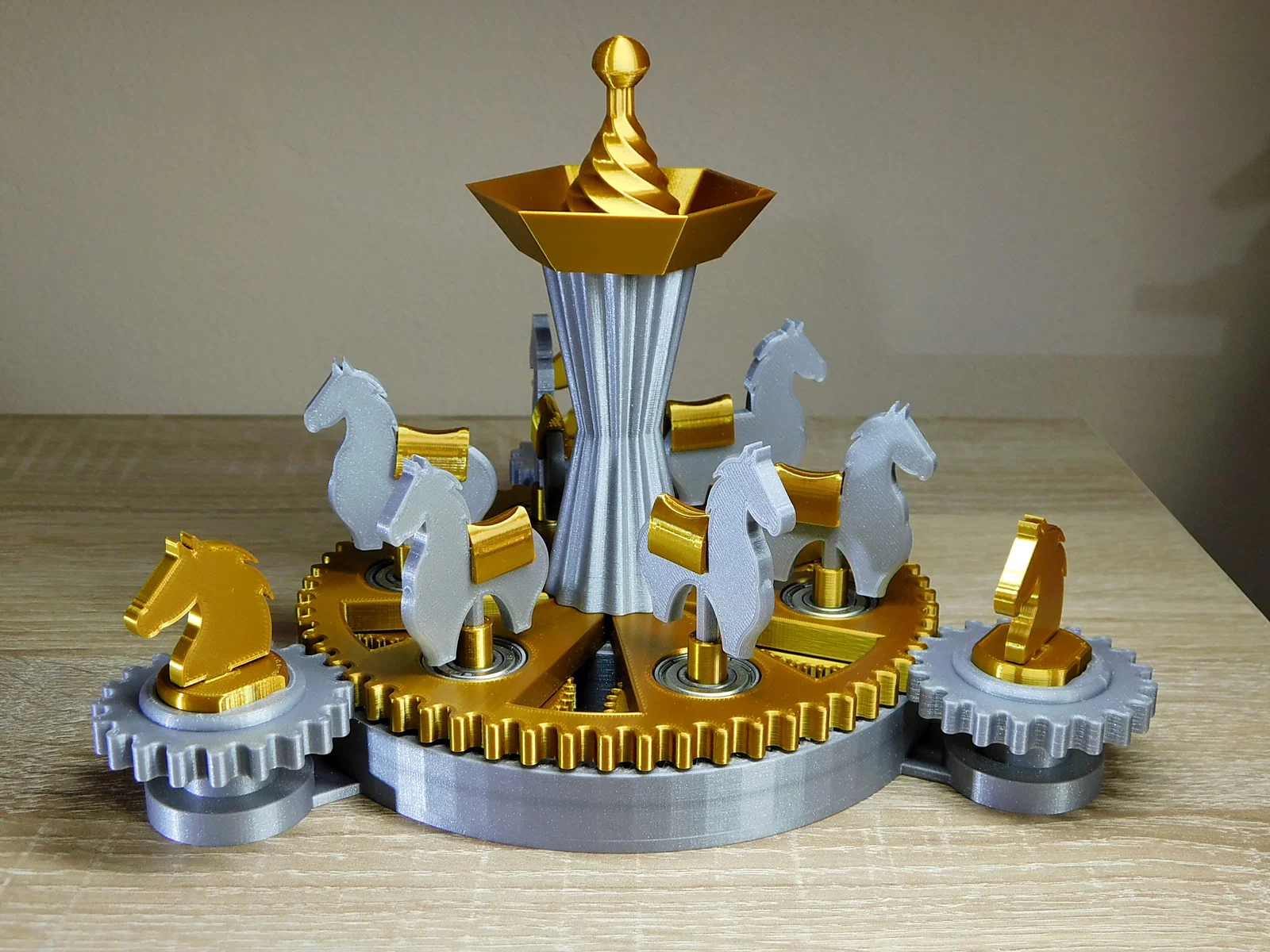

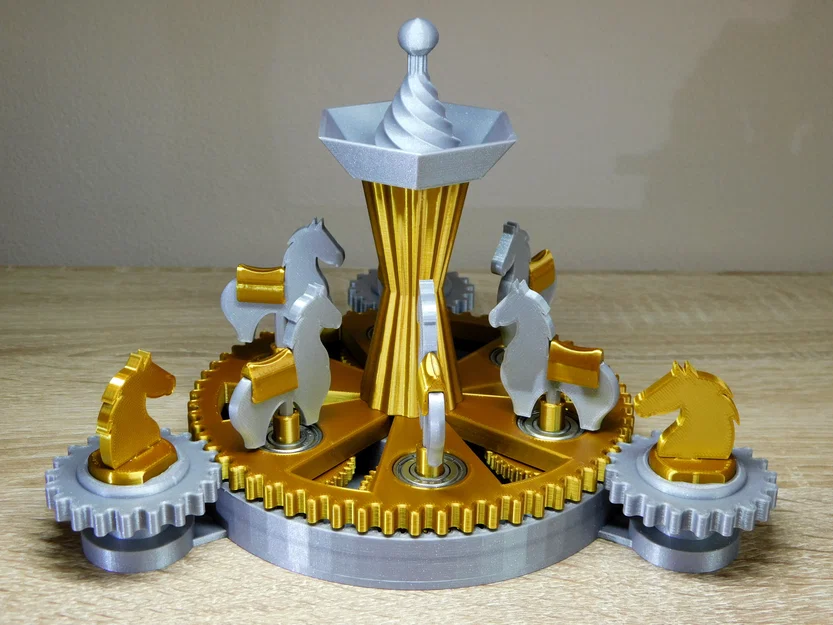

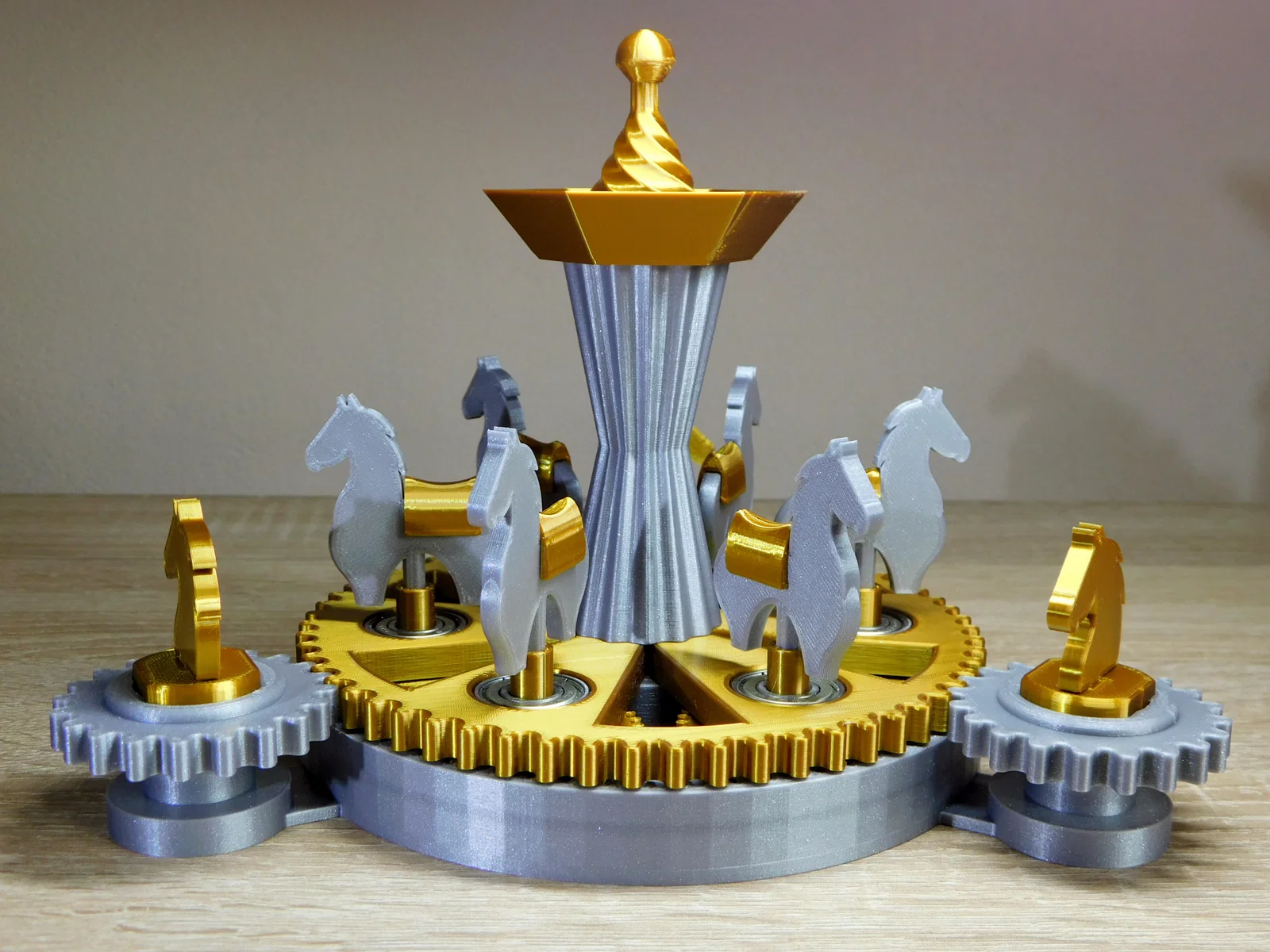

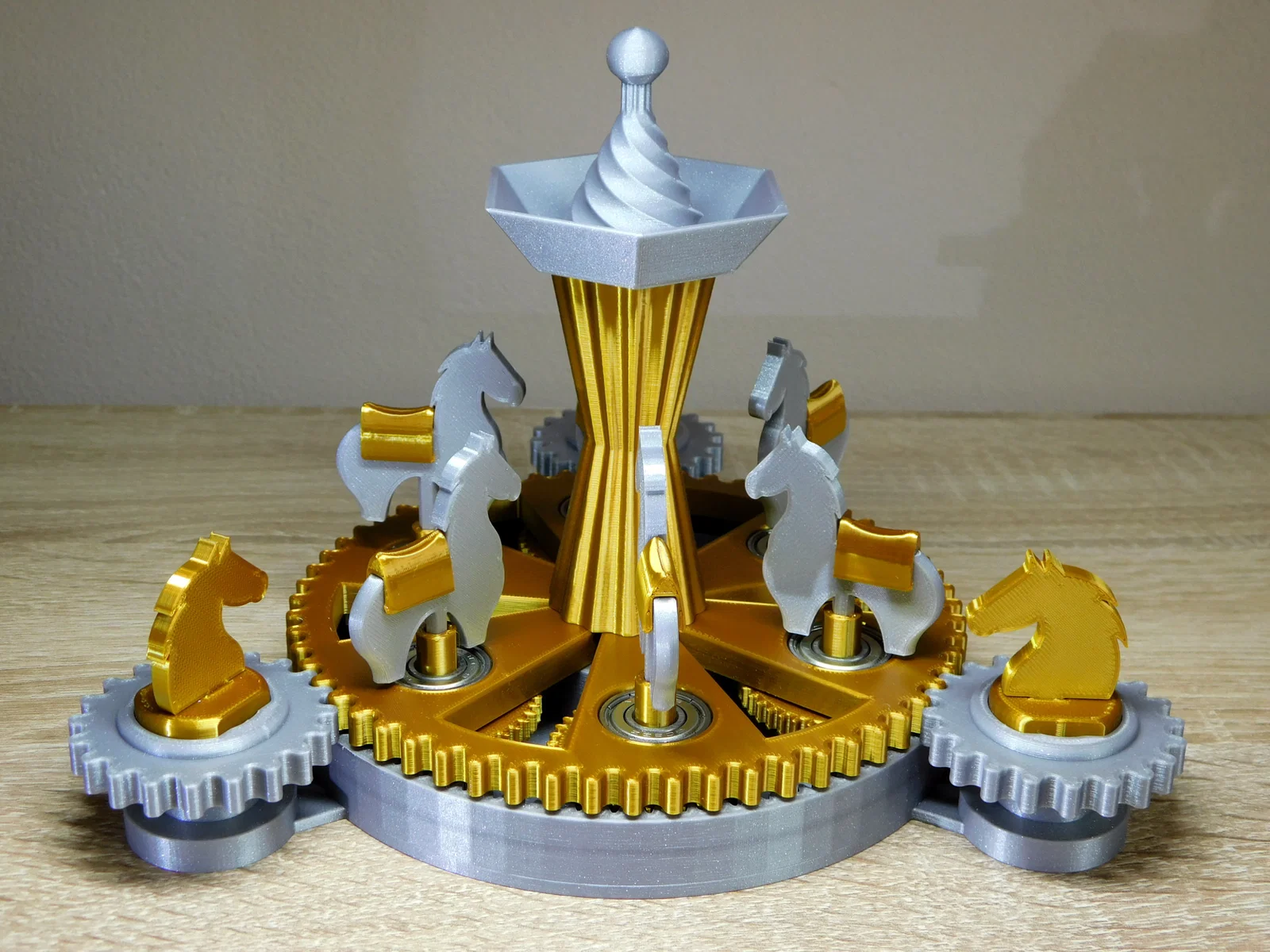

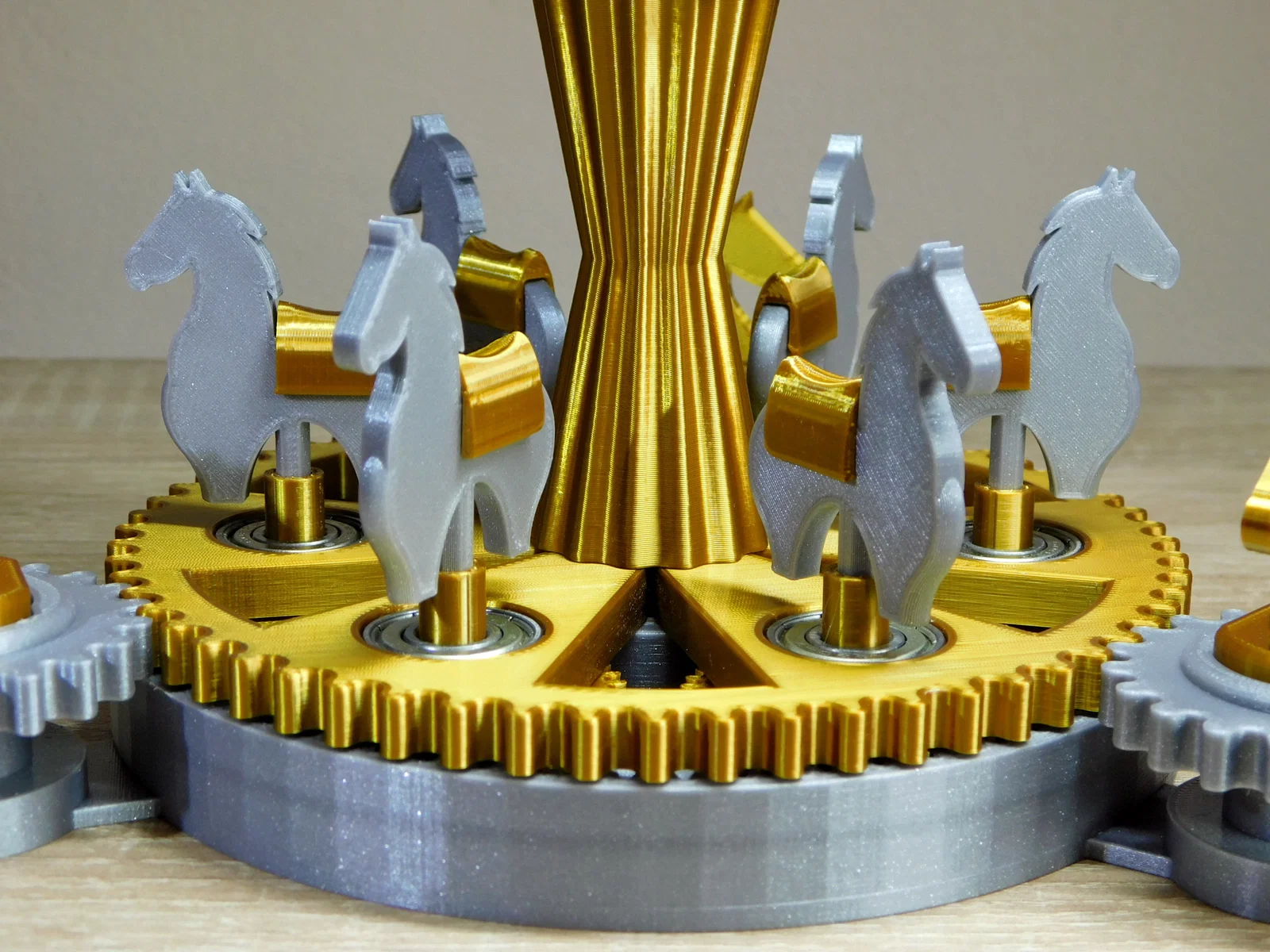

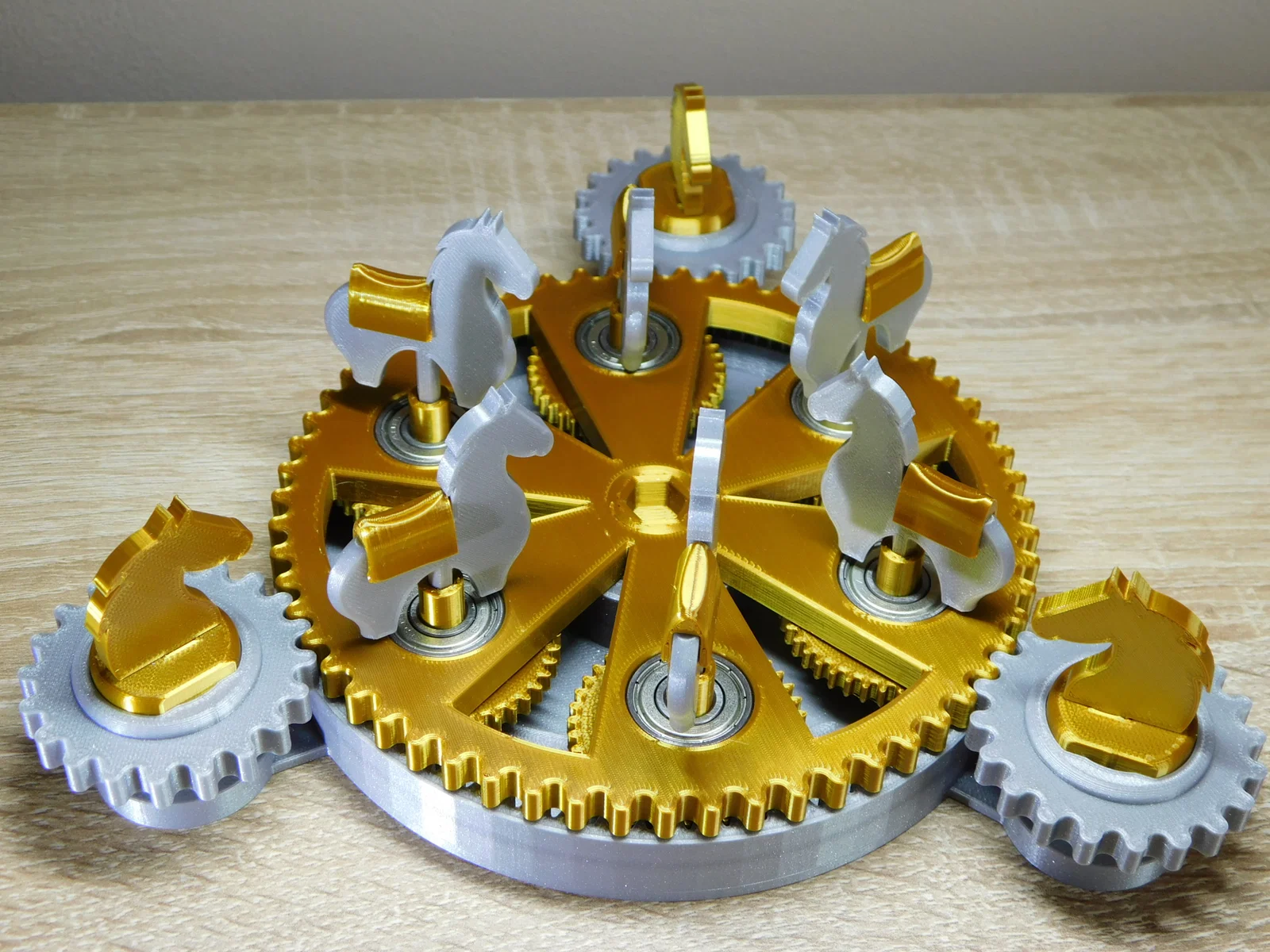

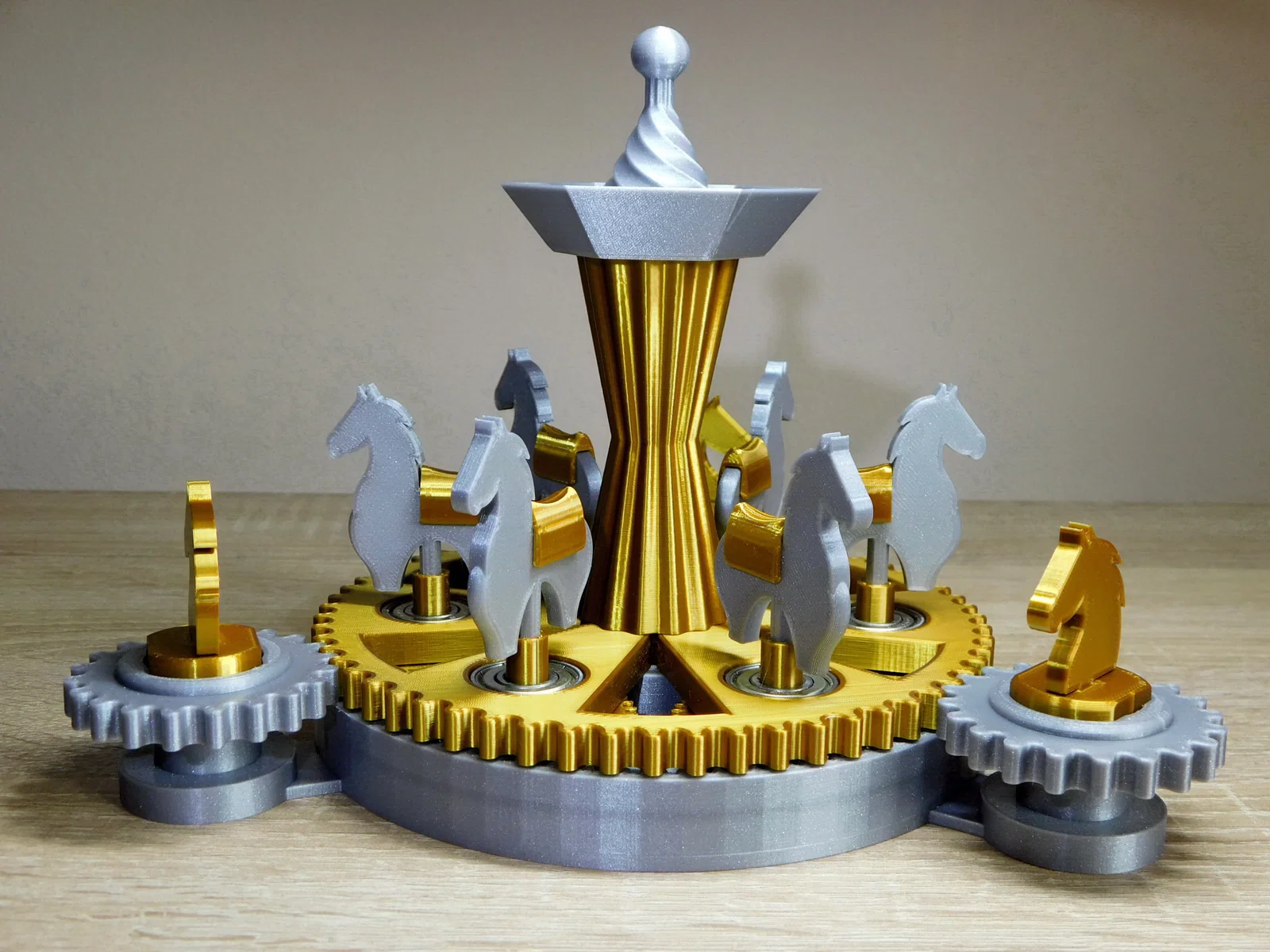

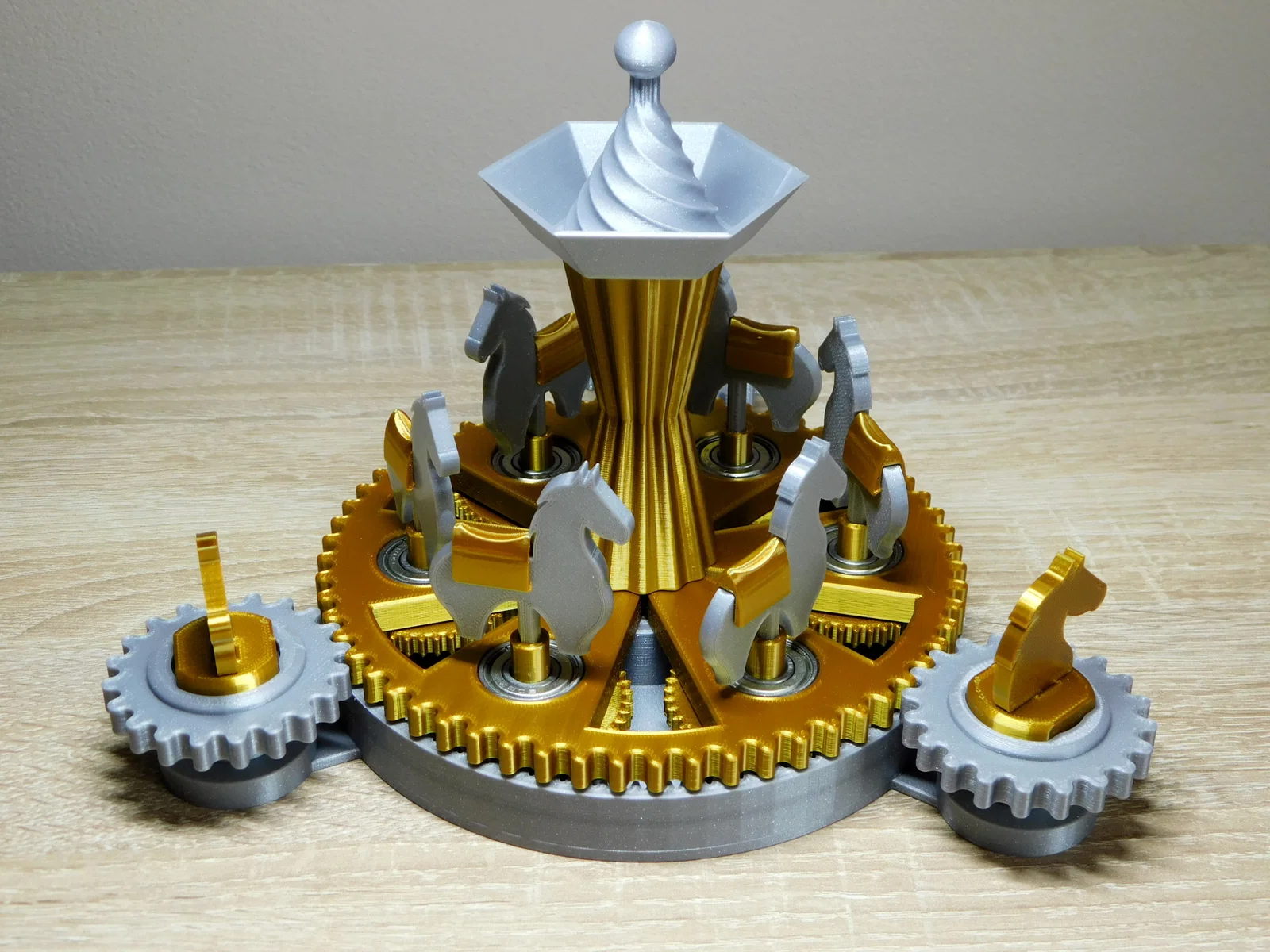

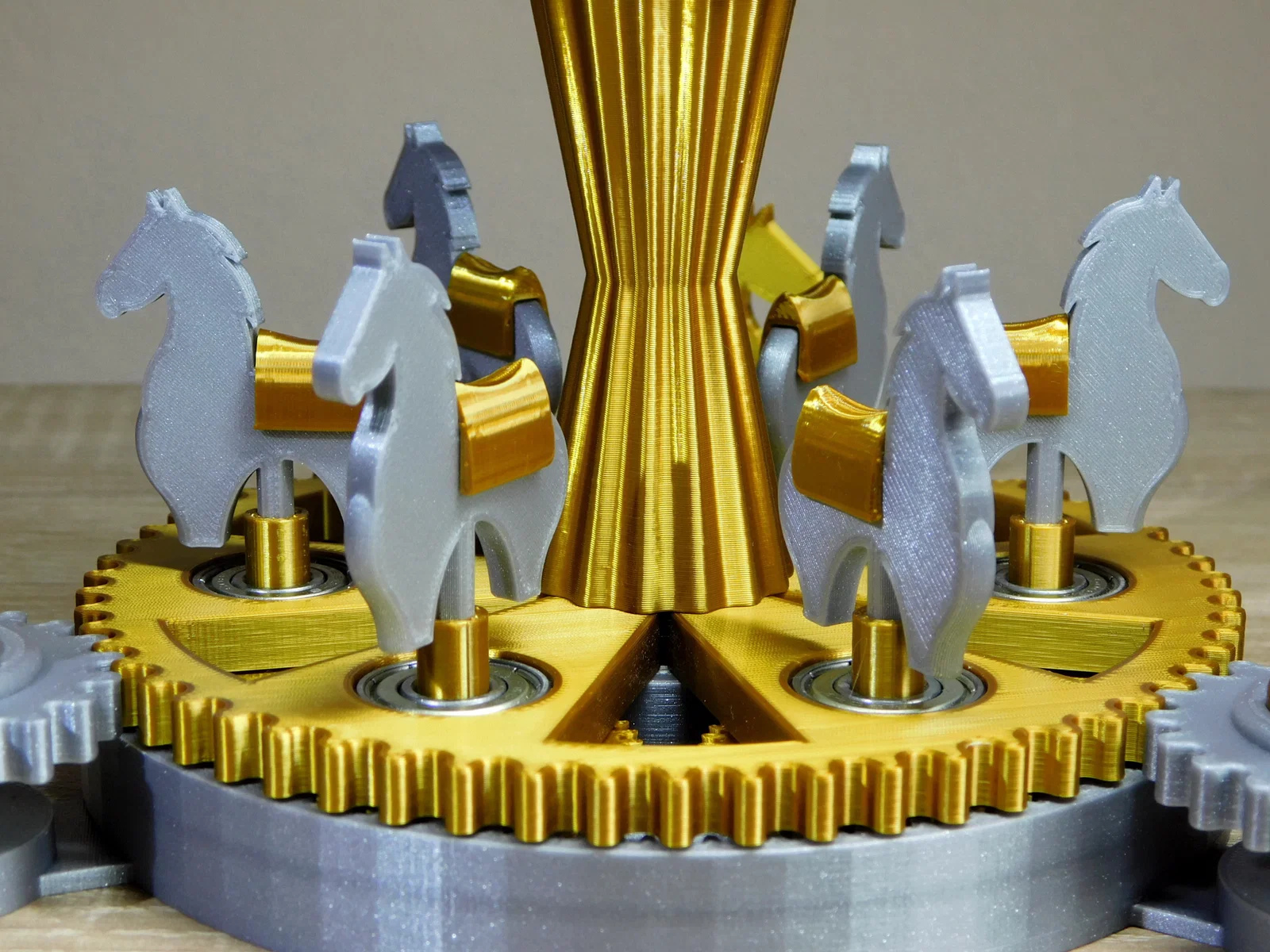

Như đã đề cập trong bài dự thi, mình đã tạo ra một mô hình cơ khí và cố gắng làm nổi bật cả khía cạnh thẩm mỹ. Hy vọng bạn sẽ thích mô hình vòng quay ngựa gỗ này. Bạn có thể vận hành theo nhiều cách - xoay thủ công bằng bánh răng ở bên hông hoặc xoay từ phía trên đỉnh. Những bạn nào khéo tay có thể nâng cấp cho mô hình chuyển động bằng motor. Ngựa chuyển động theo 3 hướng - tiến lùi, xoay quanh trục của nó và lên xuống.
Cập nhật!!
Đã thêm các file STL cho tất cả các bộ phận của mô hình. Hy vọng mọi thứ đều ổn, nếu có vấn đề gì thì nhắn mình sửa nhé.
Thông số kỹ thuật: Mình sử dụng 9 vòng bi 608zz (8x22x7mm) và 1 vòng bi 6903zz (17x30x7mm).

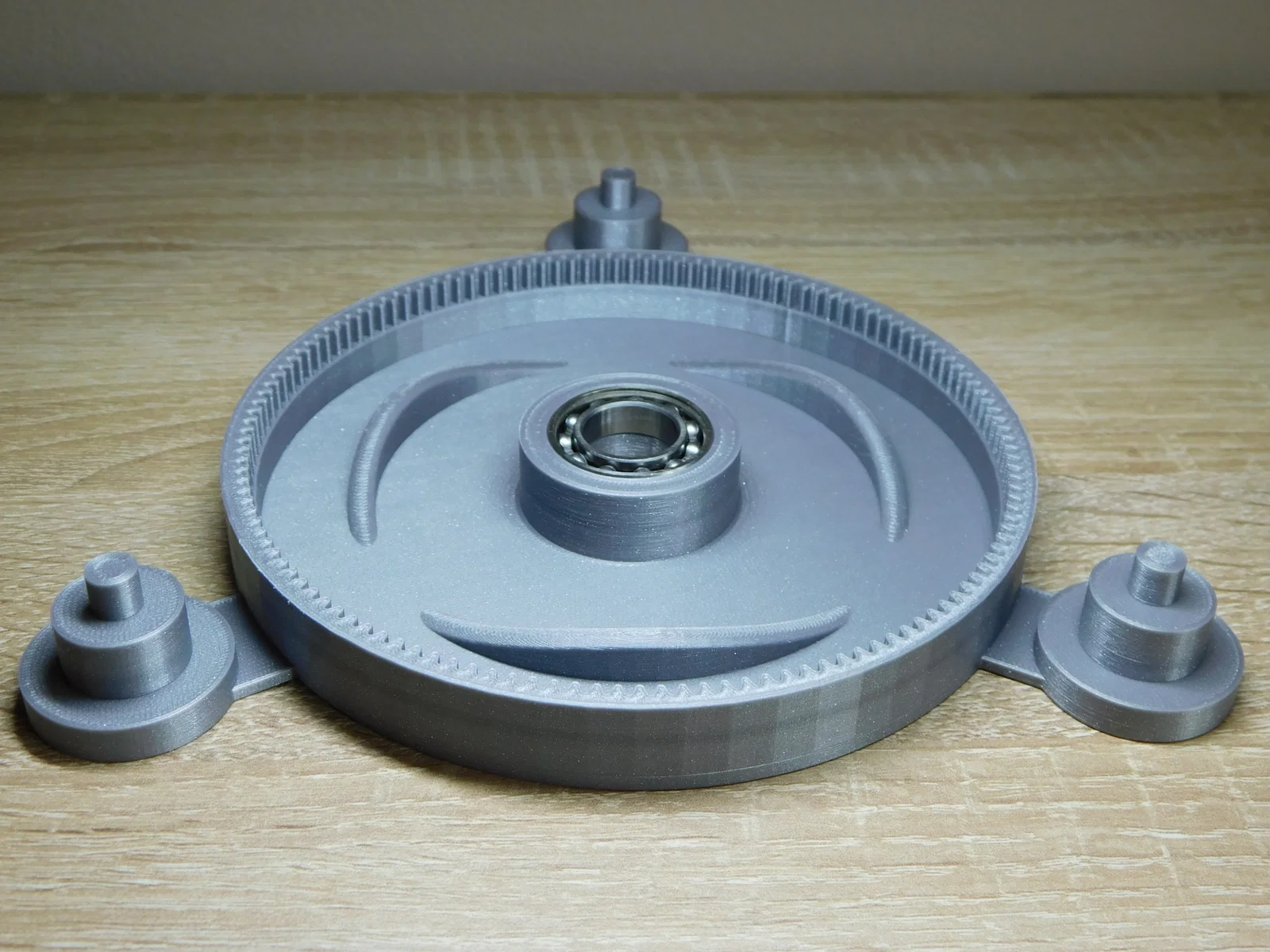

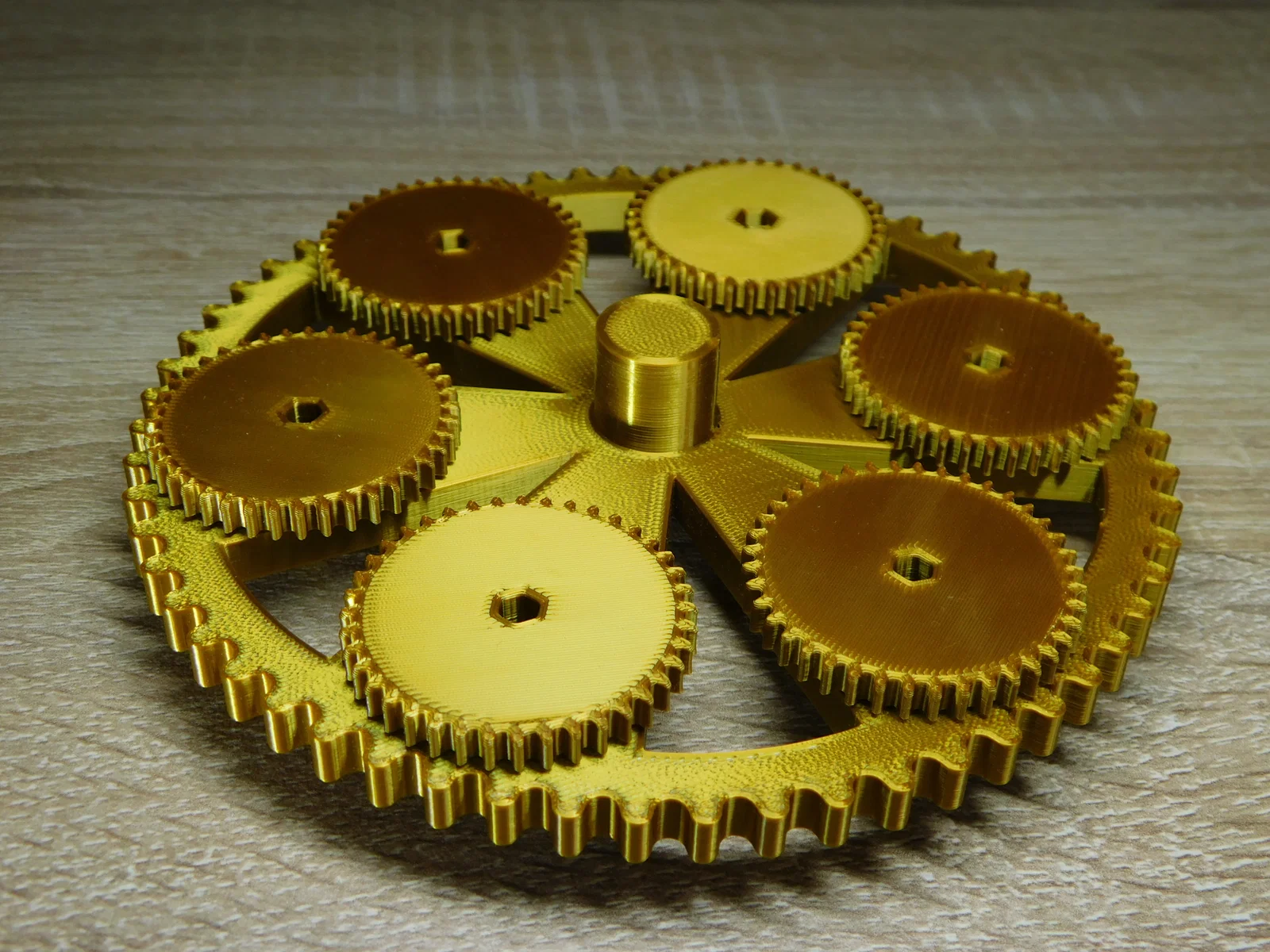

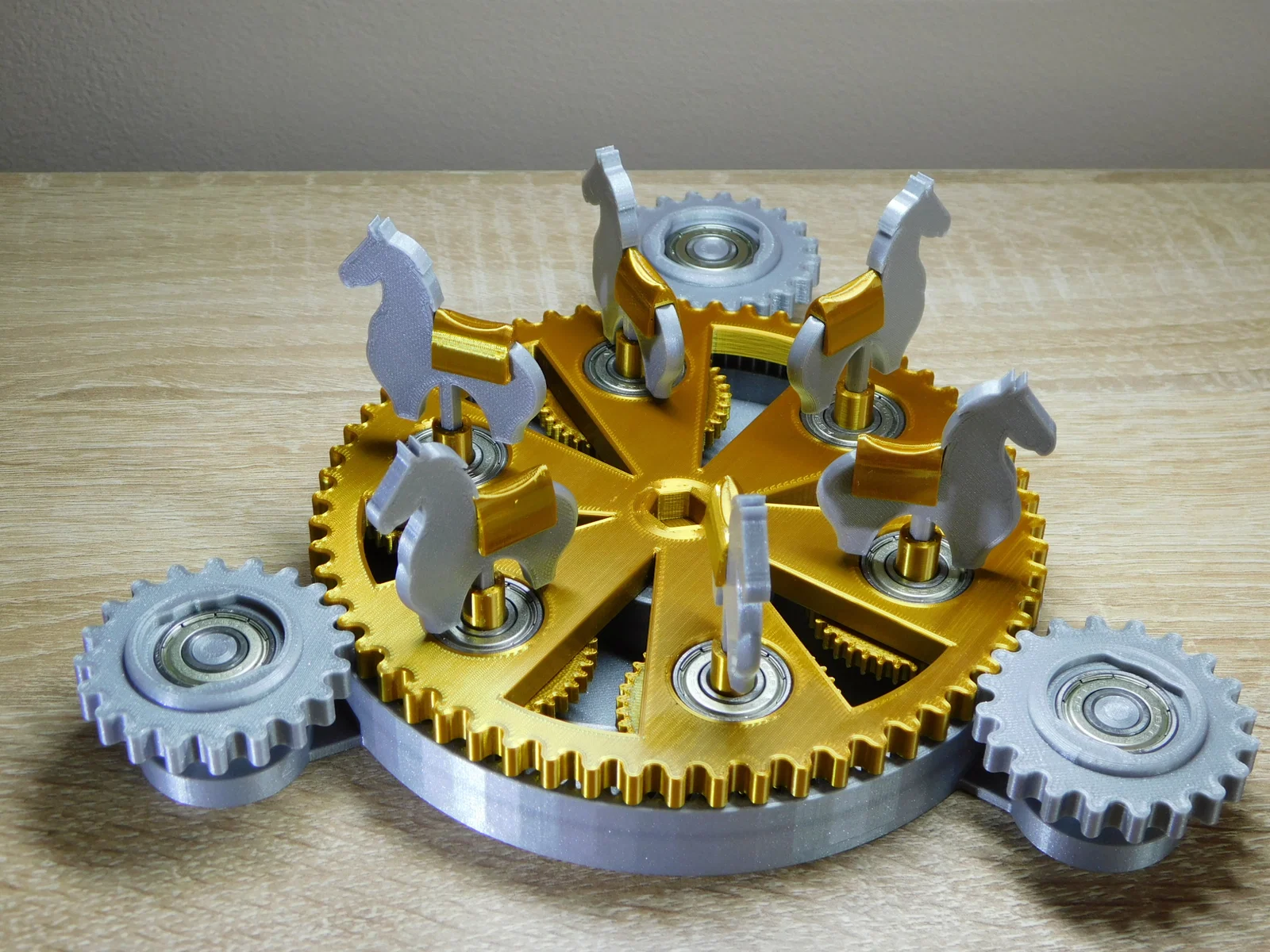

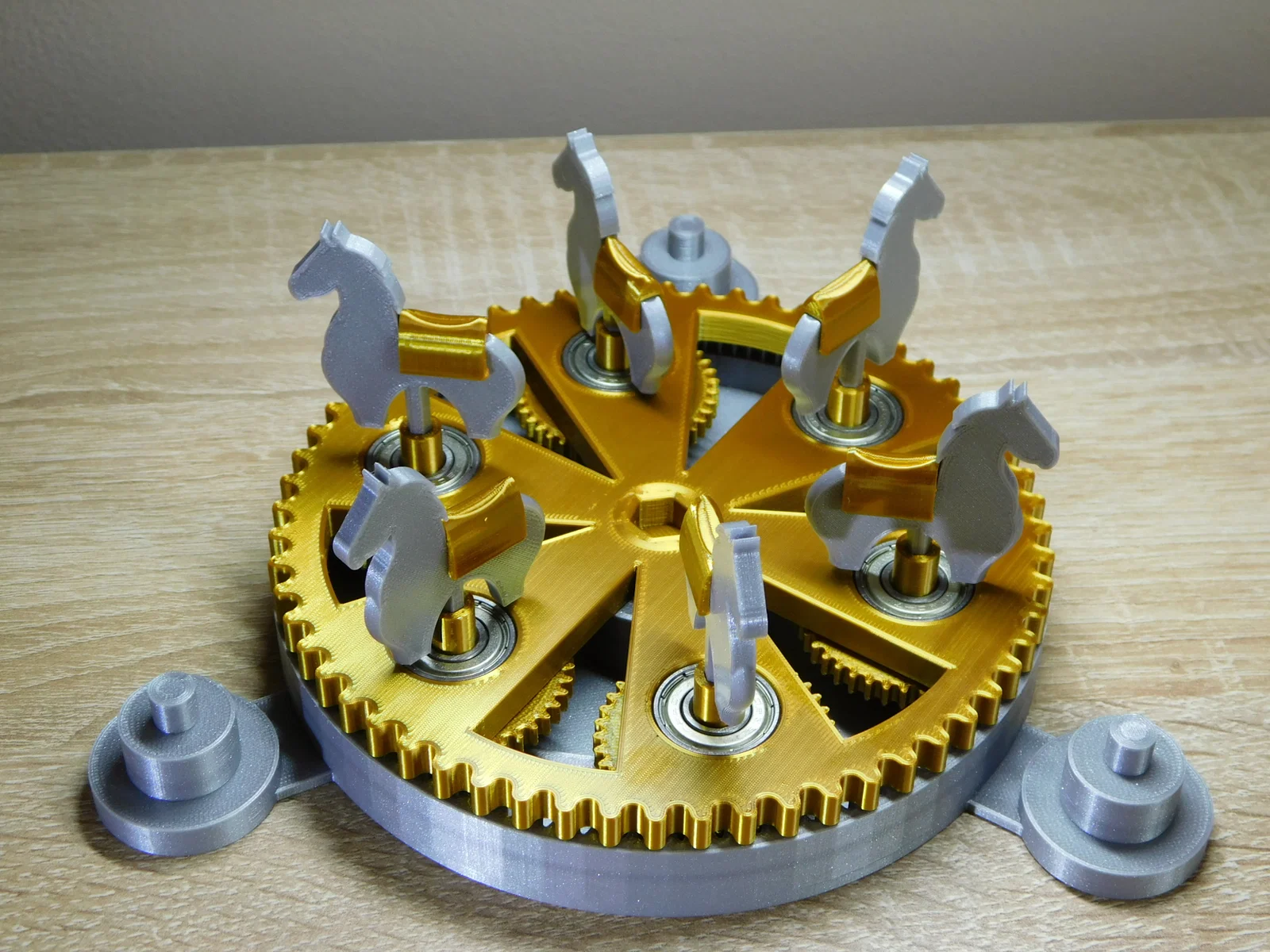

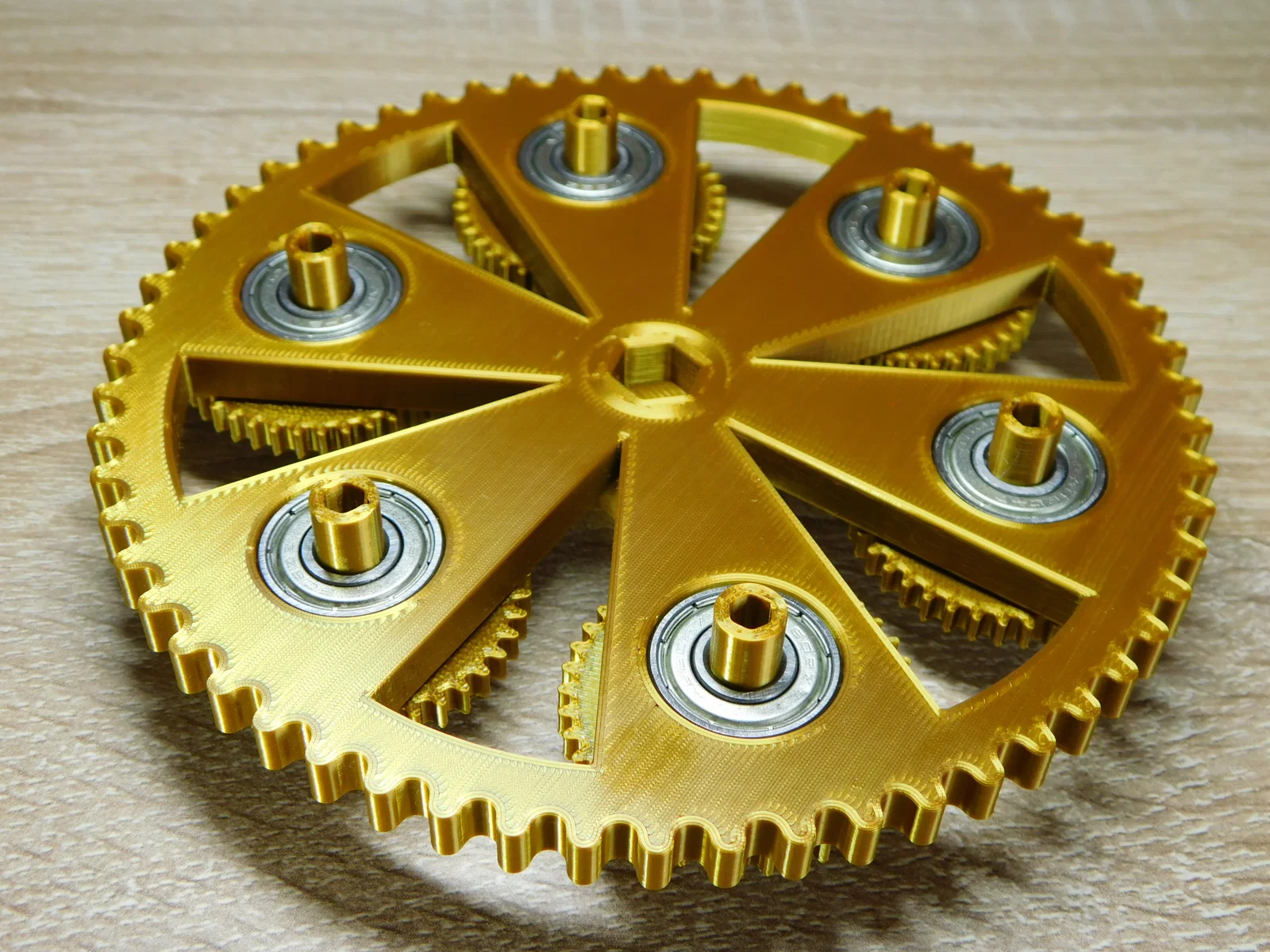

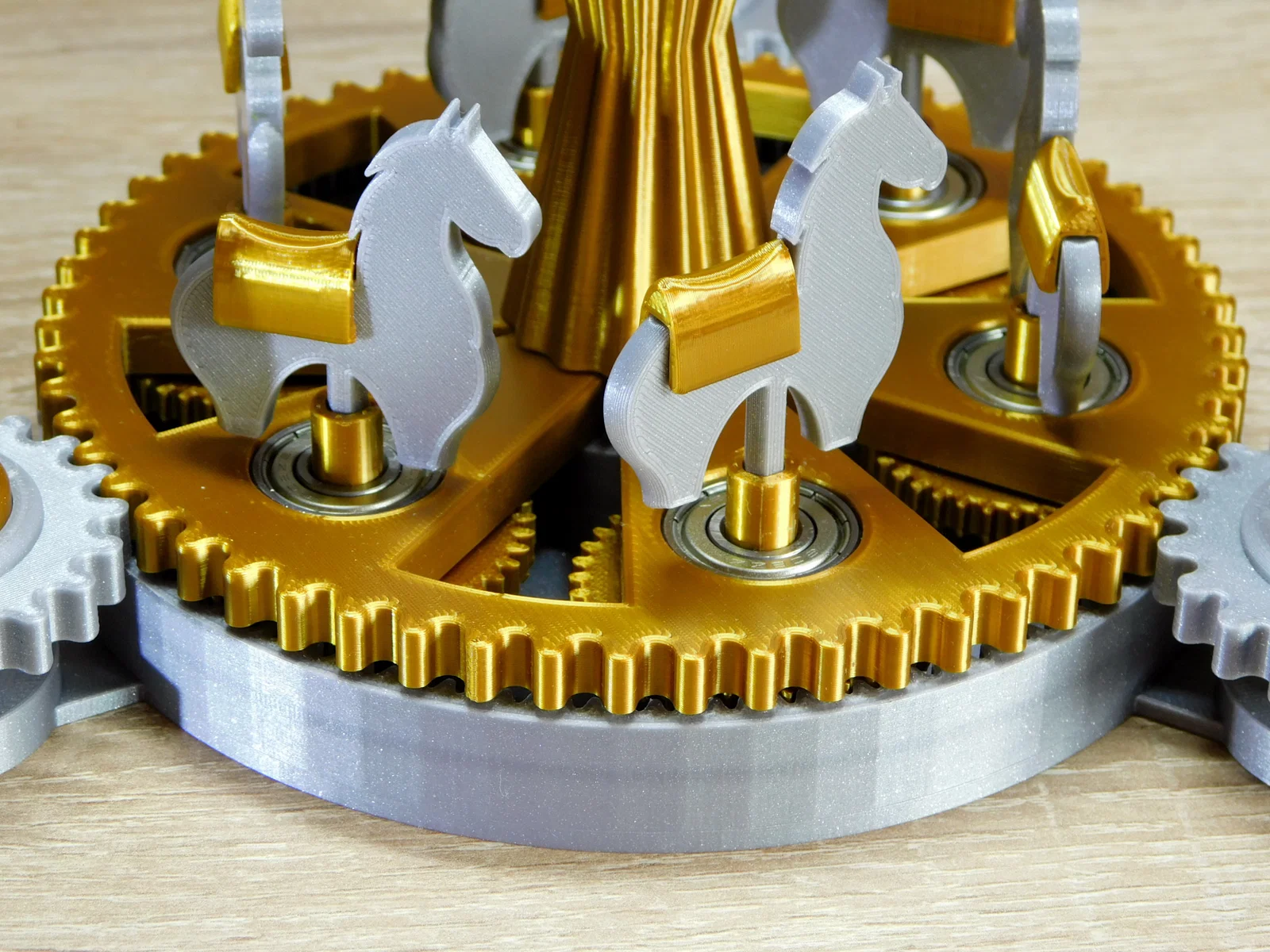

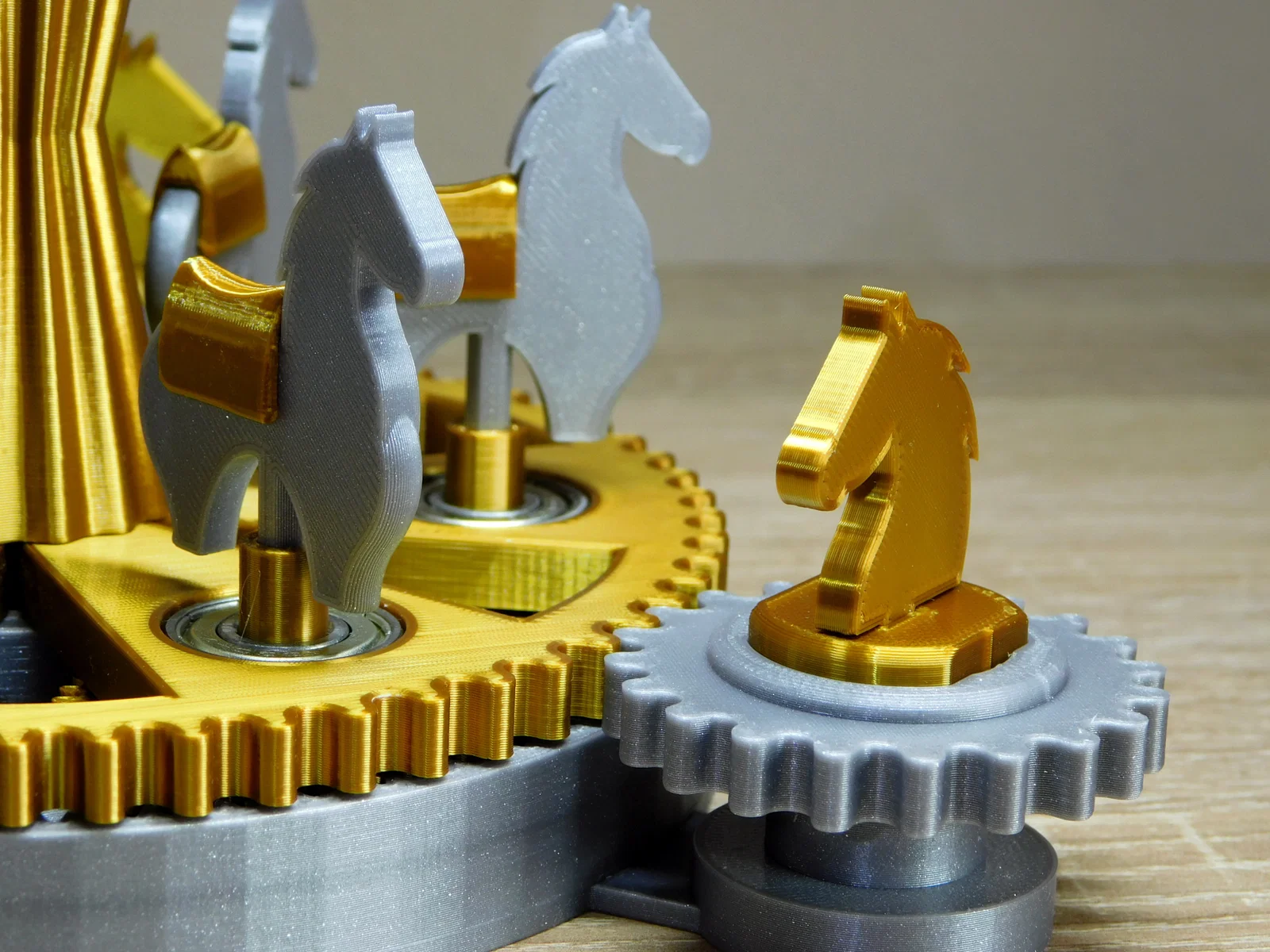

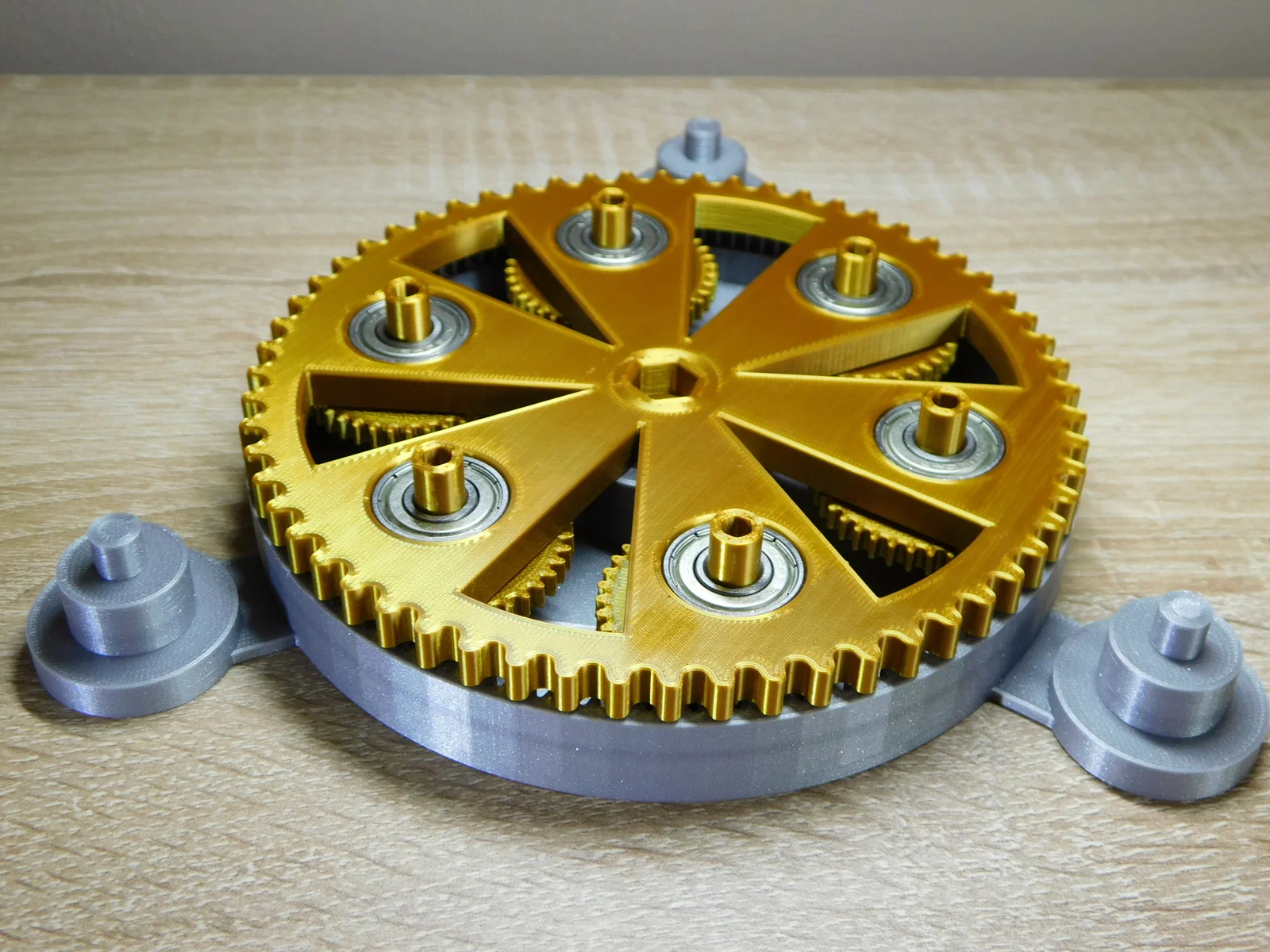

Sử dụng 6 vòng bi 608 cho đĩa xoay lớn bên dưới các con ngựa, nhấn chặt vào và dùng 3 vòng bi 608 cho các bánh răng ngoài nơi có các chú ngựa vàng. Vòng bi 6903 (17x30x7mm) được dùng cho lỗ ở đế - phần màu xám lớn, giúp vòng tròn vàng lớn xoay được.
Mình khuyên bạn nên làm mịn các gờ trên đế một chút để ngựa chuyển động mượt mà hơn. Các bộ phận khớp với nhau rất vừa vặn, có thể bạn cần ấn nhẹ vòng bi vào đĩa chuyển động.
Các trục dưới chân ngựa có thể cần chà nhám nhẹ để di chuyển tự do trong lỗ bánh răng. Nếu gặp vấn đề, cứ liên hệ, mình sẽ rất vui lòng hỗ trợ.

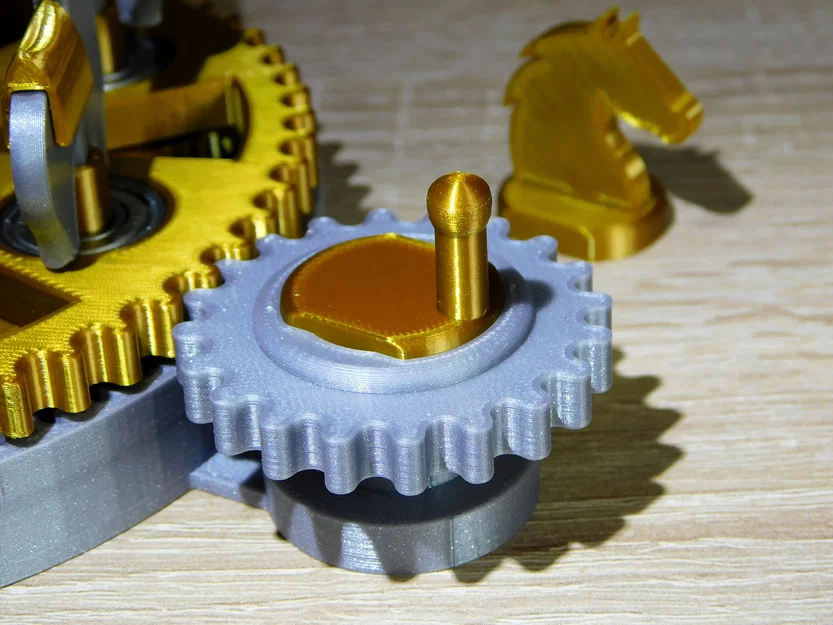

Đã thêm bộ phận: thanh xoay, bạn có thể lắp thay thế cho ngựa.
Nếu gặp lỗi khi slice file 3mf (như bị mất lỗ trên các bộ phận), mình khuyên bạn nên dùng PrusaSlicer.
Filament sử dụng: Prusament PLA Viva La Bronze, Prusament PLA Galaxy Silver.
Bạn có thể xem thêm các mẫu vòng quay khác ở đây:
Chúc bạn lắp ráp vui vẻ!
