Khung in Prusa MK3 MK2 2020 và 2040 bằng nhựa

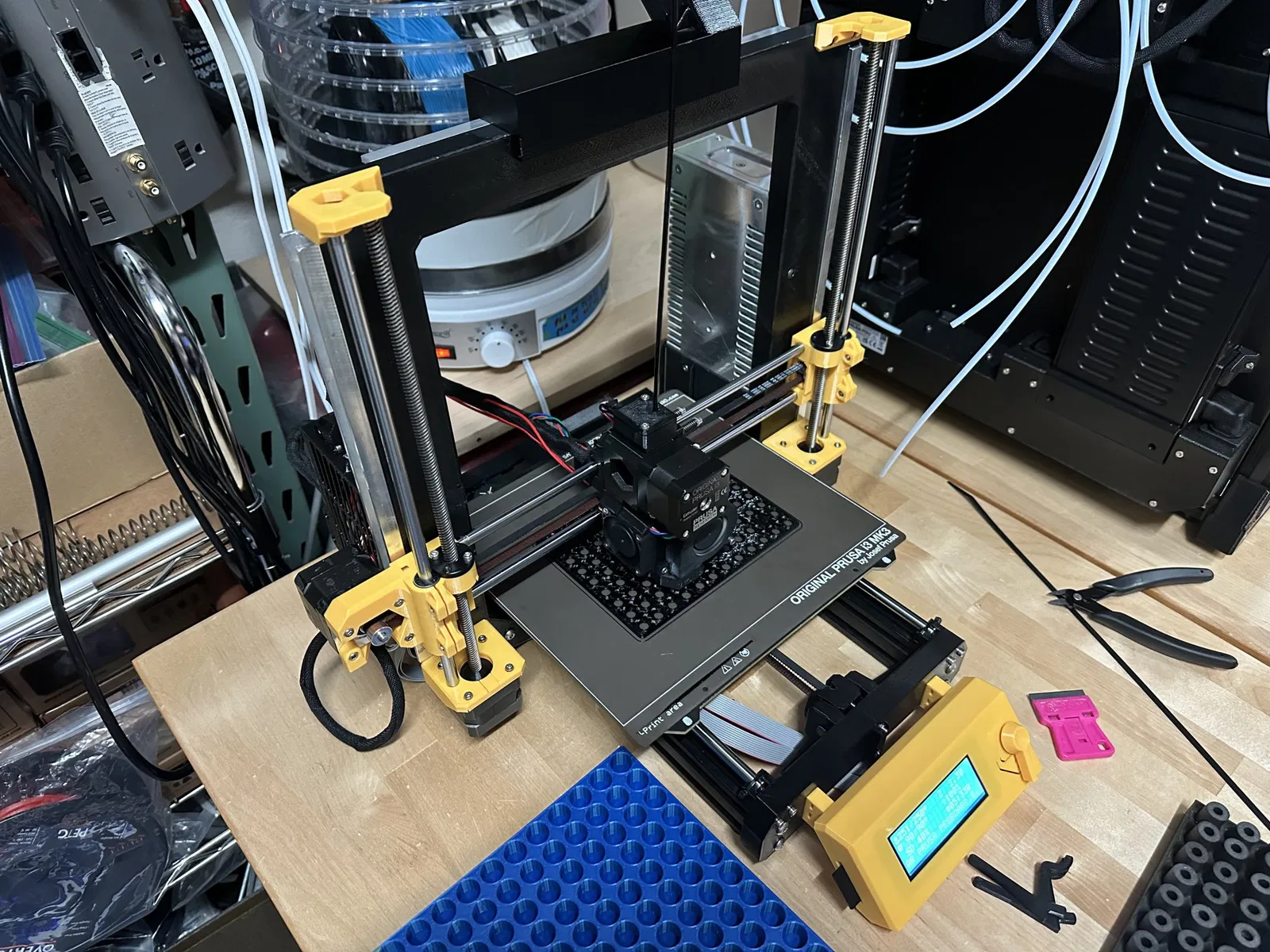

Printable MK3, MK2 và MK3 2020+2040 khung và giường được in đặc biệt trên Prusa XL. Sử dụng vật liệu chịu nhiệt. (ví dụ trong hình là PETG, giường là prusament PCCF). Sử dụng độ đặc cao và các cạnh. Khung sẽ bị lỏng nếu không có nó. Tôi đã hỗ trợ khung của mình bằng các bộ phận kim loại phế liệu xung quanh khung và điều đó đã làm cho khung cứng hơn đáng kể. Tôi đã khoan các lỗ của khung và giá đỡ giường bằng một m3 tap. Cần có ốc m3 dài hơn cho tất cả các bộ phận gắn khung và giá đỡ giường. Tấm lưng của tôi có chiều dài rất kỳ lạ, vì vậy hãy chuẩn bị sẵn các đai ốc m3. Ghi chú mà bạn thực sự nên đọc trước khi làm một cái-

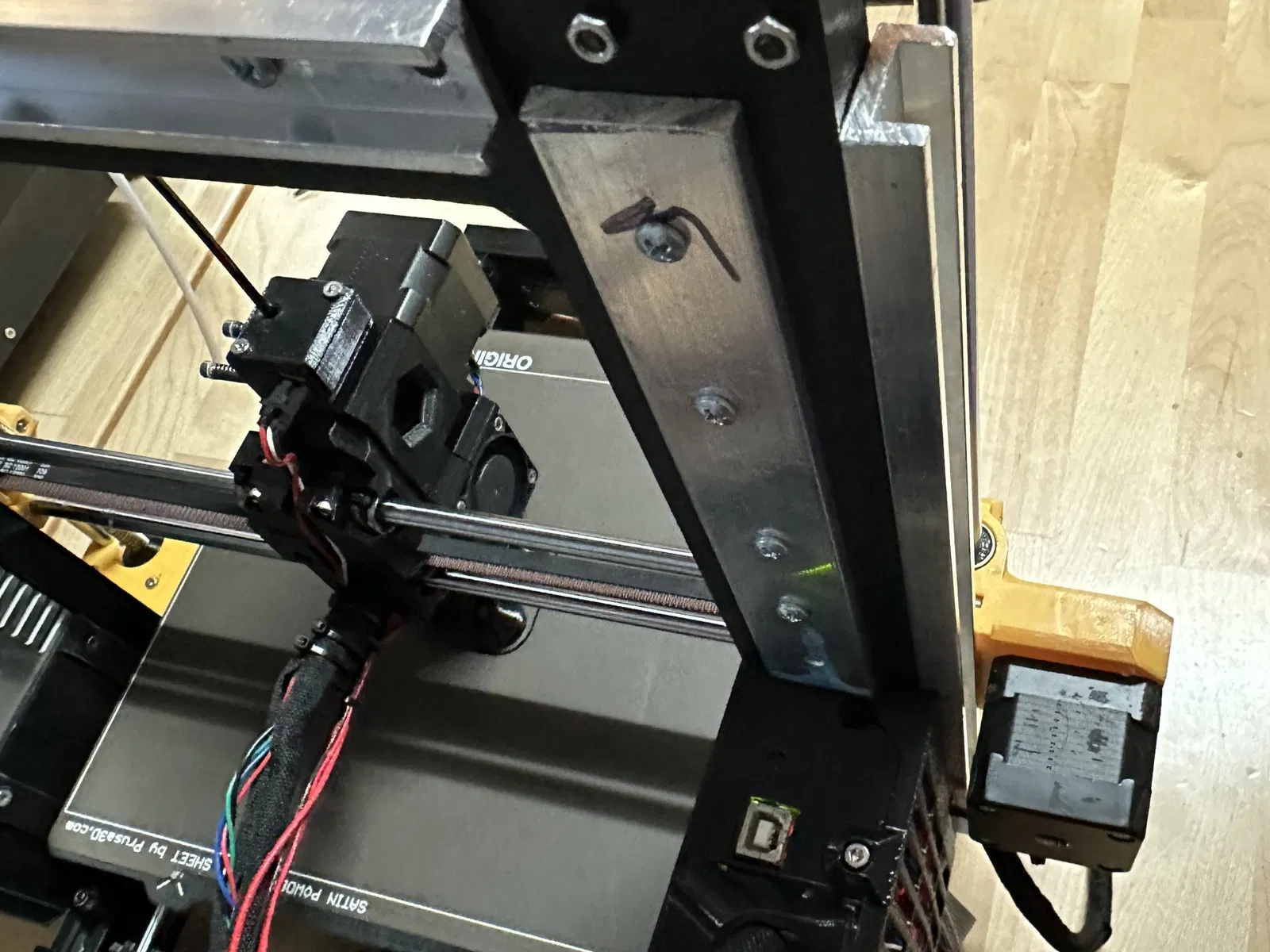

Gắn các bộ phận tăng cường kim loại vào khung để làm cho nó thẳng, tôi đã gắn chúng vào một bên của khung phẳng và kéo dài bên còn lại ra ngoài. Hình ảnh kèm theo là những khu vực tôi đã thêm hỗ trợ kim loại. Cố gắng không lấy các bộ phận kim loại kéo dài vào khu vực trục x vì nó cần có khoảng trống để di chuyển ở đó. Sử dụng giường mk3 cho khung 2020/2040. Khung trong các tệp là 16mm cao theo mặc định, bạn phải cắt/in các phần nhô ra để bù đắp (chiều dài nhô ra mặc định là 120 và 205), CẮT PHẦN NHÔ RA 120 không phải 205. (ví dụ, khung prusa mặc định là 6mm để tham khảo, vì vậy một khung 16mm sẽ cần 2 phần nhô ra 110mm cho phía sau thay vì 120 mặc định). Giới hạn về kích thước nhỏ nhất có thể phụ thuộc vào nguồn cung cấp điện của bạn và các khu vực gắn einsy. Làm cho khung trước và sau dày như bạn muốn, tôi đã làm 16mm. Bạn có thể thêm đai ốc cho tất cả các ốc gắn vào khung ngoại trừ giá đỡ trục z bên phải và hộp điện tử. Khoan các cái này và đừng làm hỏng. Giá đỡ giường cao 10mm theo mặc định. In cái này bằng vật liệu cứng và chịu nhiệt (tôi đã sử dụng Prusament PCCF) Tôi đã sử dụng các chân đỡ có ren từ prusa mini của mình thay vì các chân đỡ mk3 thông thường. Dễ lắp ráp hơn so với những cái thông thường. Bạn phải khoan lỗ trung tâm bằng một m3 tap, trừ khi bạn có một bộ căng dây y có lỗ truy cập cho nó. Cố gắng không lắp giường mà không có đĩa được cài đặt, nó sẽ va chạm vào giường nhiệt và có thể gây hư hỏng vĩnh viễn. Bạn có thể phải tạo/tìm firmware mới để làm cho khung giường này hoạt động vì bạn có thể gặp lỗi trục z do không đủ chiều dài. Tôi đã phải sử dụng firmware Bear để hiệu chỉnh của mình vì nó chỉ nâng lên 206mm, không phải 210. (Mặc dù điều này có thể do đầu đùn của tôi chứ không phải khung giường). Khung này thiếu một số lỗ bên cạnh gần điện tử, (điều này có nghĩa là một số vỏ einsy có thể không hoạt động, tôi đã sử dụng cái này để giải quyết vấn đề cho một mk3. Thiếu lỗ gần đáy khung để cột zip. Tôi đã sử dụng một số Uchannel còn lại cho việc này nhưng dễ hơn khi khoan lỗ nhỏ trong khung trước khi lắp đặt. Có một tấm jank để chuyển đổi bên cạnh các thanh 2020 để phù hợp với chiều rộng của các thanh 3030. Điều này cho phép cố định các vỏ einsy thông thường vào các thanh nhỏ hơn. Việc chuyển đổi khung 2040 yêu cầu tất cả các bộ phận từ khung 2020 cũng như các bộ phận đặc biệt của nó. Khung 2040 ngồi thấp đủ trên sàn để cho phép các thanh tự trở thành chân của máy in. Các giá treo cuộn thông thường sẽ không hoạt động với điều này, vì vậy hãy remix một cái để nó phù hợp với khung của bạn. Tôi đã sử dụng cái này làm cơ sở cho một cái. Đây là nguồn “cad”, nếu bạn muốn chỉnh sửa mọi thứ. https://www. tinkercad. com/things/lydmrxVwV7l? sharecode=-ywflOsFEA2Jntc0SOTFyCnX5Z0CNt3FNuVj2t9DX4o
