Bộ phận thay thế cho đường ray tàu lửa mô hình Tomy
Chia sẻ bộ phận thay thế cho đường ray tàu lửa Tomy được thiết kế bằng Onshape. Bao gồm các đoạn ray thẳng, ray cong và khớp nối, tối ưu hóa cho in 3D với vật liệu PETG để đảm bảo độ bền và khớp khít với ray gốc.
Mô tả
Đứa cháu nội của mình có một bộ tàu lửa mô hình Tomy cũ từ mấy chục năm trước. Một vài mảnh đường ray đã bắt đầu xuống cấp theo thời gian, đặc biệt là các khớp nối đực và cái thường xuyên bị hư hỏng.
Mình đã đo đạc những mảnh còn tốt và dựng lại mô hình trên Onshape. Các mảnh đường ray này được thiết kế theo dạng tham số (parametric), nên nếu bác muốn chỉnh độ dài, chỉ cần thay đổi biến “TrackLength” là thiết kế sẽ tự cập nhật để bác xuất file ngay. Riêng với đường ray cong, bác có thể tùy chỉnh thông số ‘CurveDegrees’ (độ cong) và ‘Curve Radius’ (bán kính cong).
Bác có thể truy cập và sao chép tài liệu Onshape tại đây:
Mình cũng đã đính kèm các file STEP cho bác nào muốn chỉnh sửa thêm.
Các mảnh bao gồm:

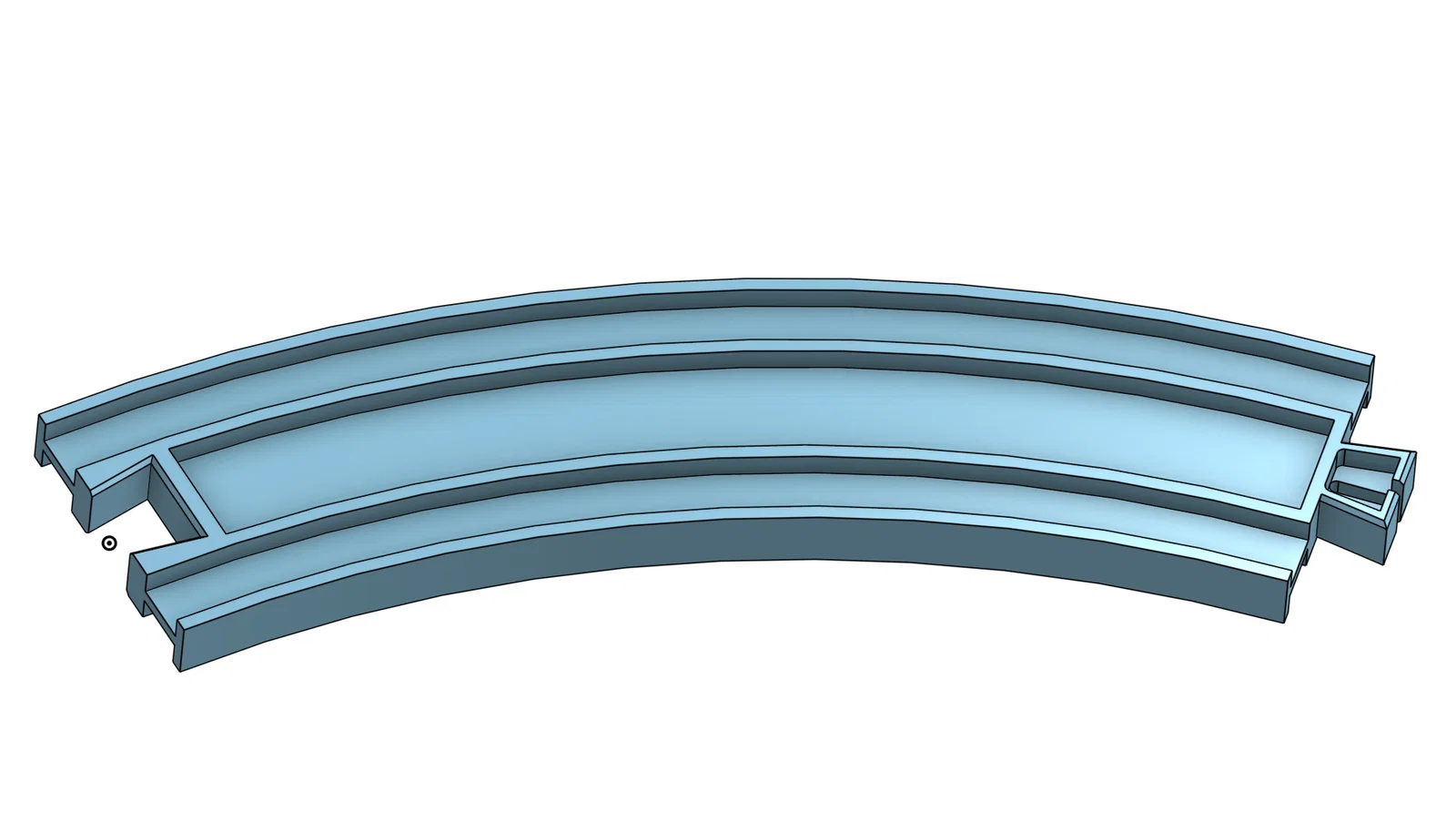

- Đường ray cong - độ lệch 45 độ với bán kính đường tâm 200mm,

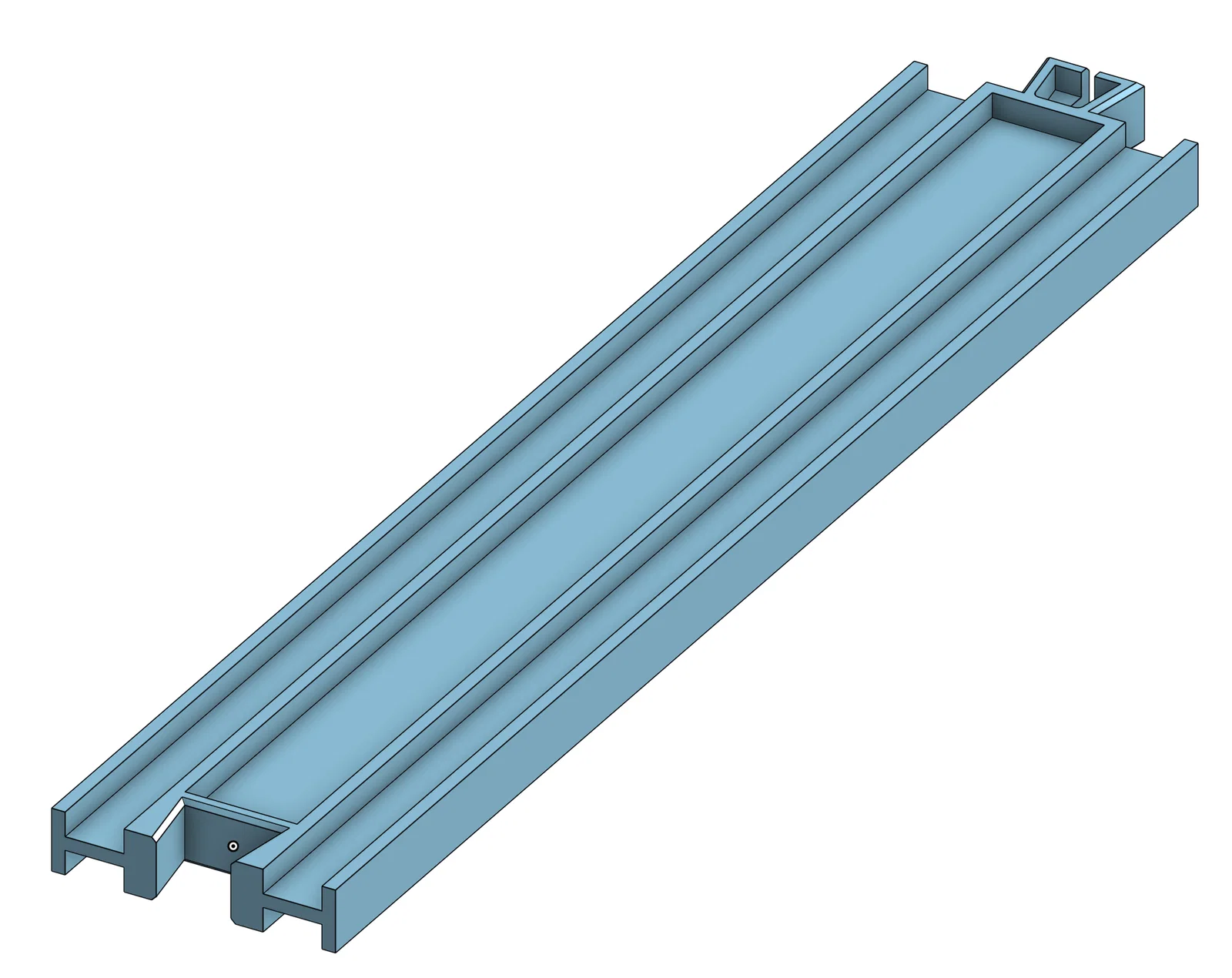

- Đoạn ray thẳng 200mm,

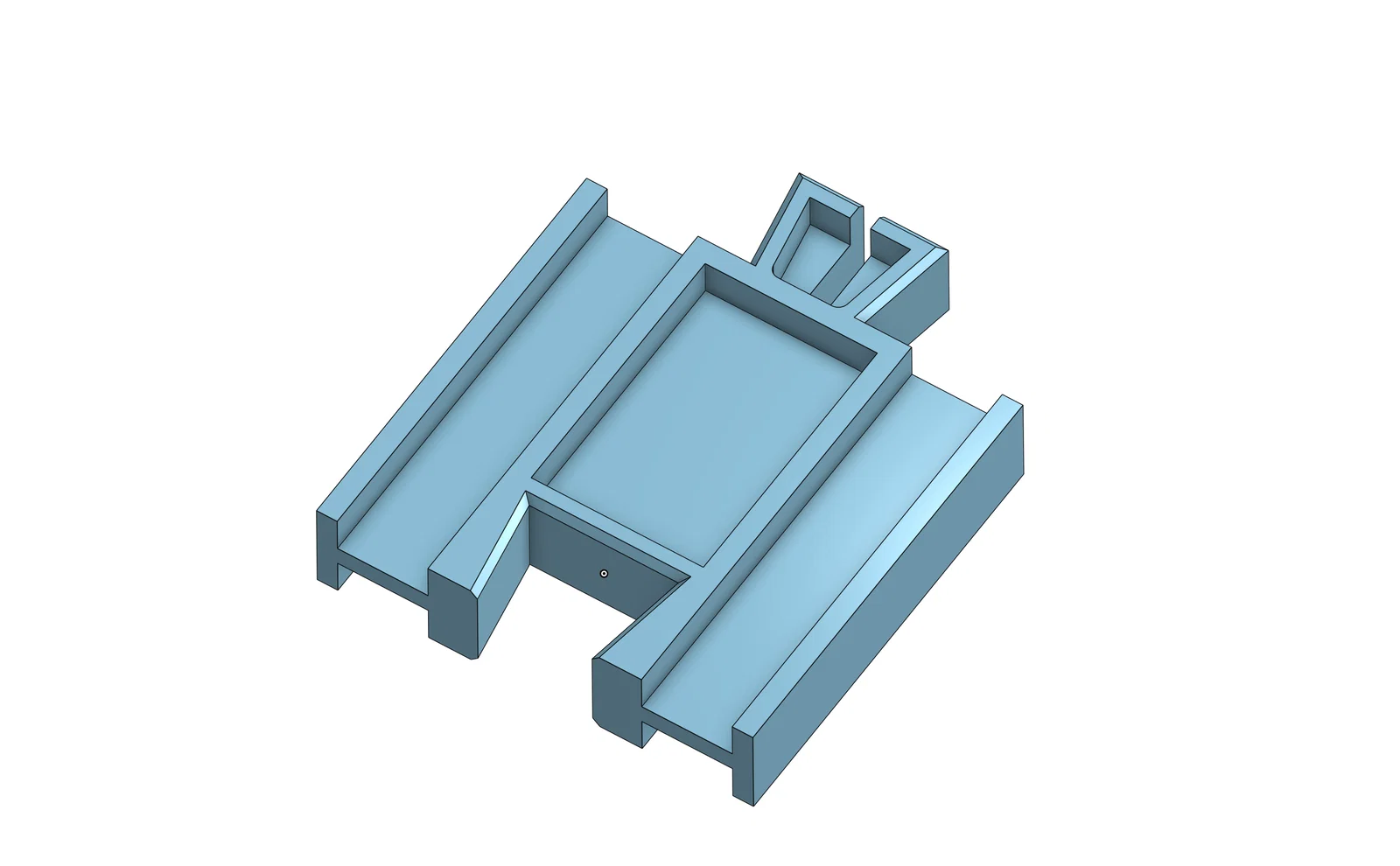

- Đầu nối đực-đực 36mm,

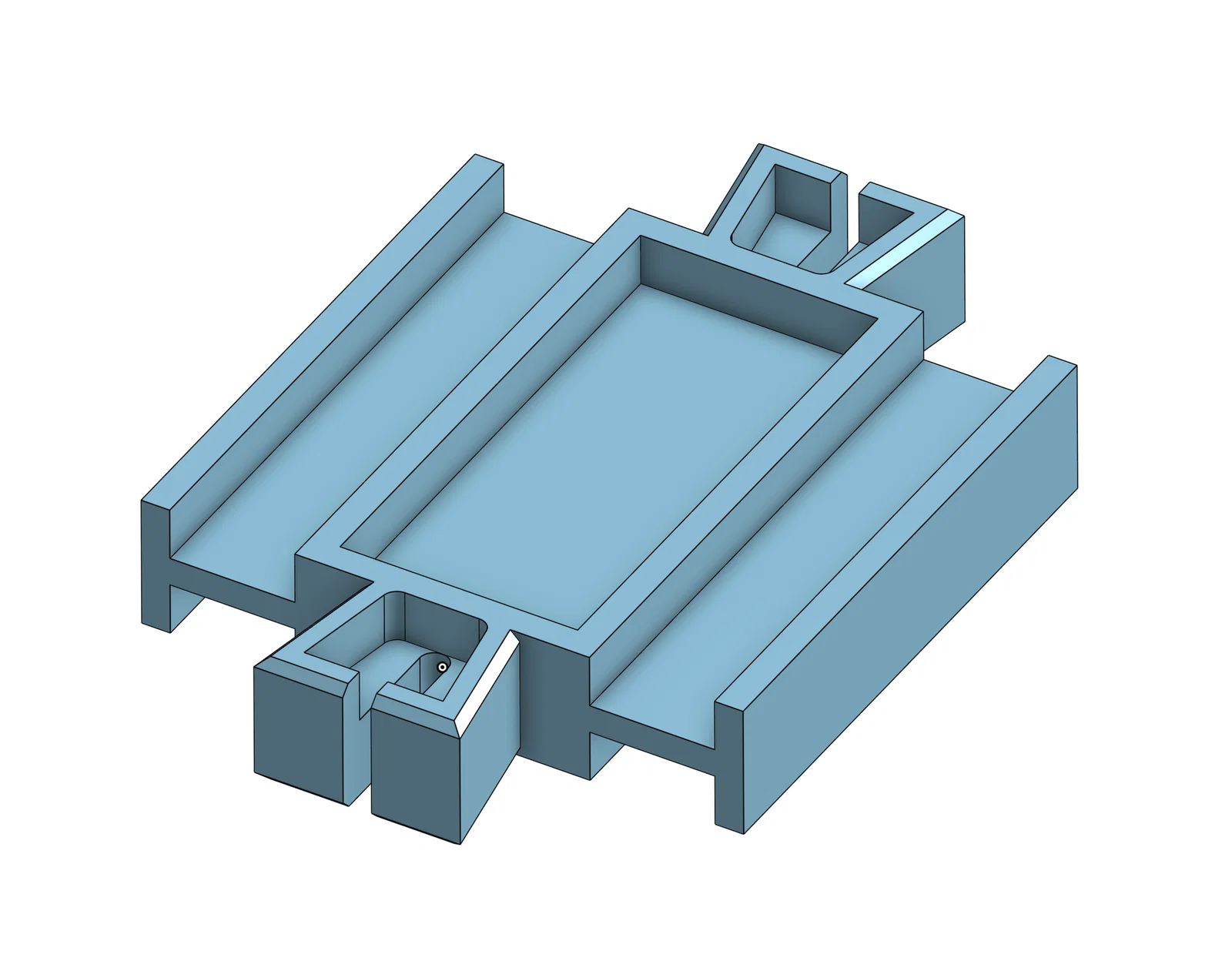

- Đầu nối cái-cái 36mm, và

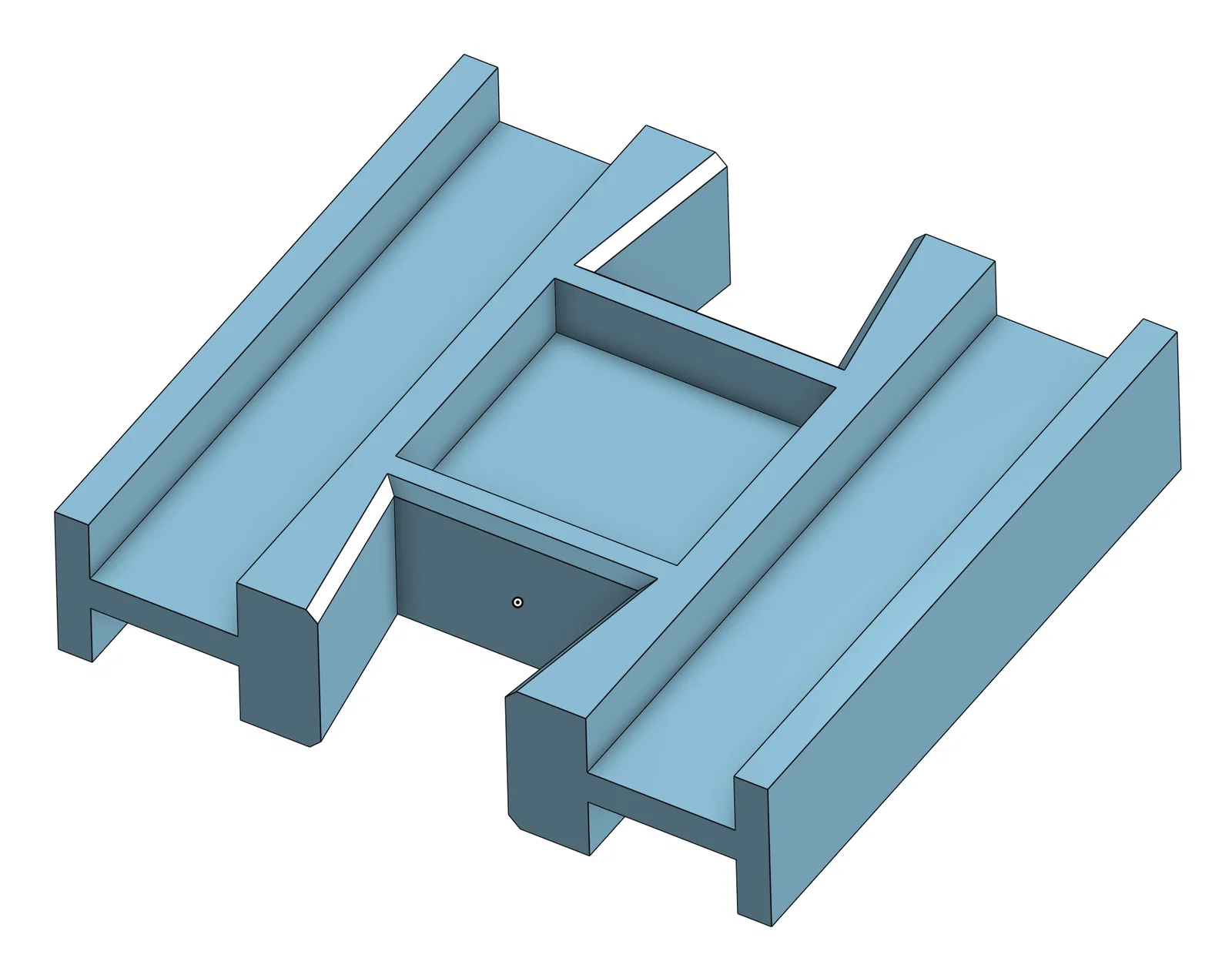

- Đoạn ray thẳng tiêu chuẩn 36mm (dùng làm miếng đệm).

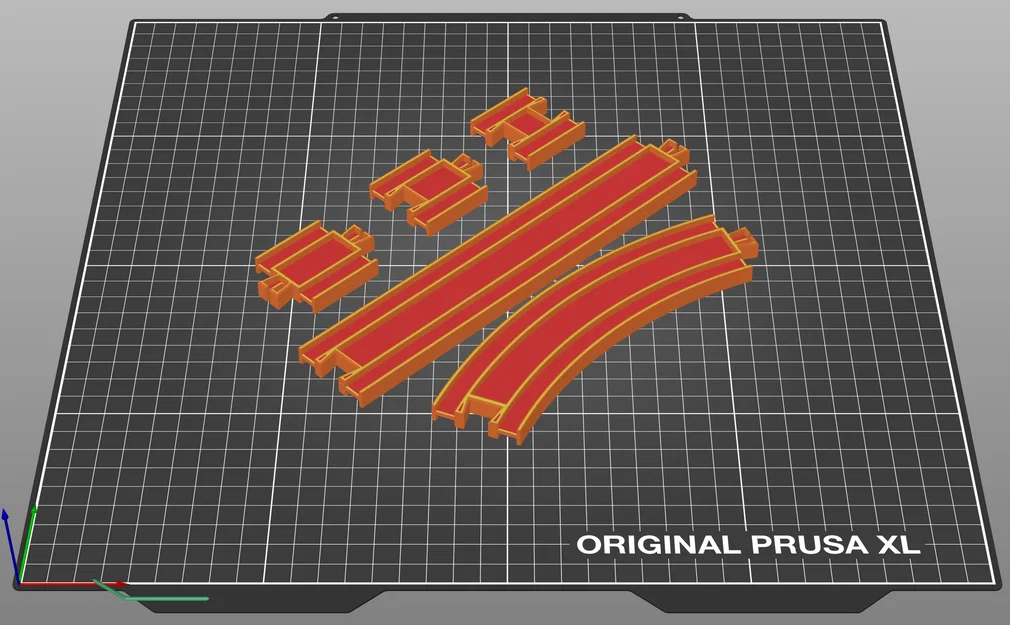

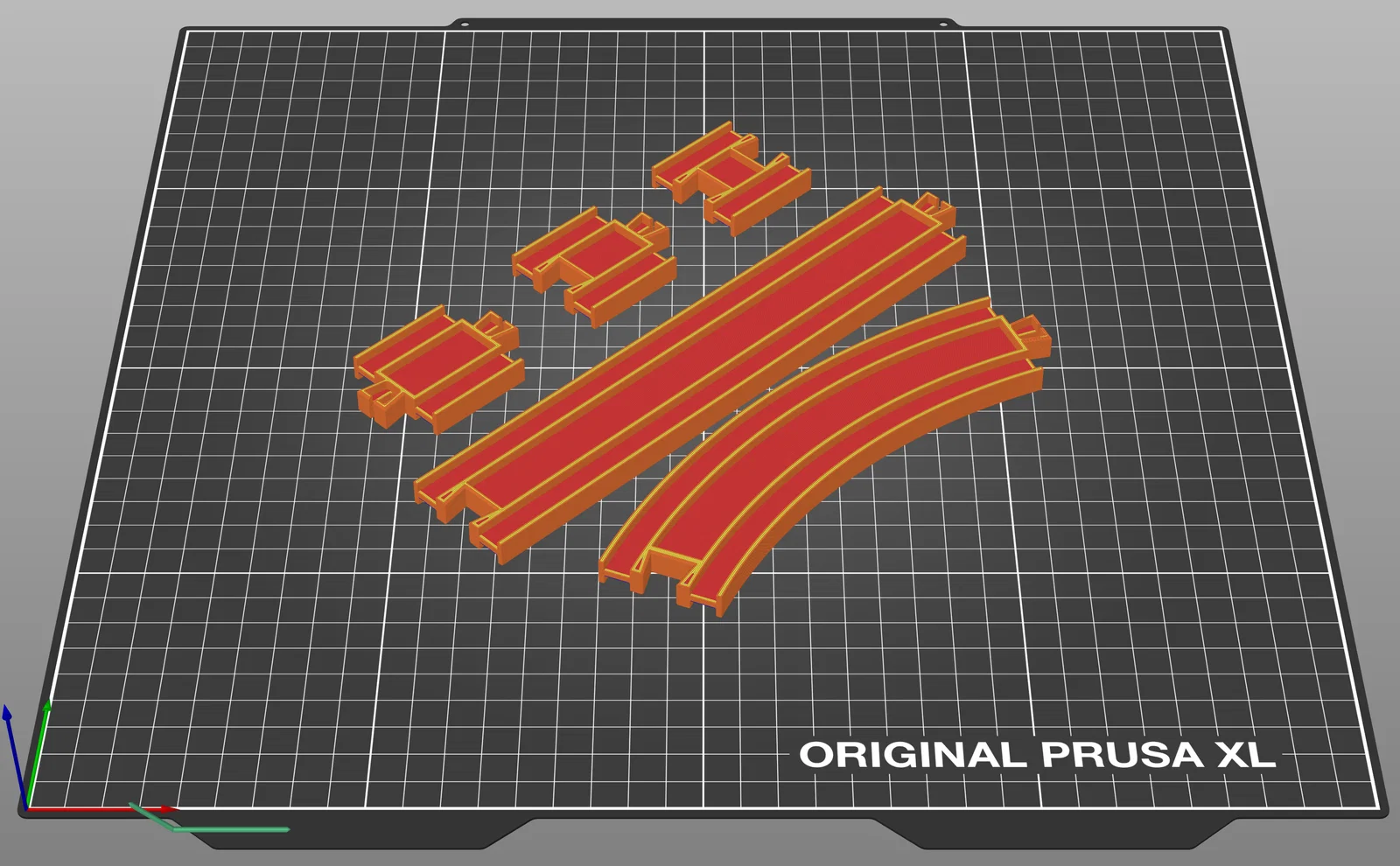

Các file .3mf đính kèm cho thấy hướng đặt tốt nhất trong phần mềm slicer để in (thường là góc 45 độ). Ma sát bánh xe sẽ tốt nhất nếu các đường vân bề mặt chạy ngang thay vì chạy dọc theo đường ray.
Mặt trên và mặt dưới của đường ray được thiết kế khác nhau vì mình thêm các gân chịu lực dọc ở mặt dưới để hạn chế bị võng khi in phần overhang. Đường ray hoạt động hoàn hảo dù bác để mặt nào hướng lên trên, chúng hoàn toàn có thể đảo ngược (chủ yếu là đối với ray cong).
In ấn:
Các file 3mf đính kèm đã bao gồm mọi thông tin cài đặt máy in (nếu mở dưới dạng project), nhưng thông số in mình dùng là:
- Chất liệu: PETG
- Chiều cao lớp (Layer Height): 0.2mm
- Lớp trên và dưới: 5 lớp
- Perimeters: 3
- Infill: 100% Rectilinear
Lời xin lỗi:
Thành thật xin lỗi vì mình không đăng ảnh thực tế của các mảnh đã in vì chúng có chứa thông tin cá nhân của cháu mình - nhưng cam đoan với các bác là tất cả các mảnh đều khớp rất khít với đường ray gốc.
