Bộ cuốn dây cáp Parametric có thể xếp chồng (1 hoặc 2 chiều) kèm file FreeCAD

File nguồn Fusion360 không ổn định

Có vẻ như một bản cập nhật gần đây của F360 đã làm hỏng file mô hình. Vì đây không phải là lần đầu, tôi đang chuẩn bị loại bỏ hoàn toàn Fusion360 khỏi quy trình làm việc của mình. Tôi đang học FreeCAD và sẽ cố gắng thiết kế lại bộ cuốn dây bằng phần mềm đó.

Hy vọng tôi sẽ hoàn thành vào tháng 2 năm 2025. Rất xin lỗi vì sự bất tiện này, nhưng tôi nghĩ thay đổi này là tốt nhất. FreeCAD là phần mềm mã nguồn mở và xứng đáng được sử dụng nhiều hơn so với phần mềm Fusion360 vốn rất hạn chế (ngay cả với người dùng sở thích) và không ổn định.

Ngày 18 tháng 1 năm 2026 - Phiên bản 7.4 đã ra mắt!

• Sửa lỗi phần gờ (buldge) nhô ra quá nhiều, khiến thành quá mỏng để in được (về cơ bản là khắc phục lỗi từ gợi ý của @CueBall909).

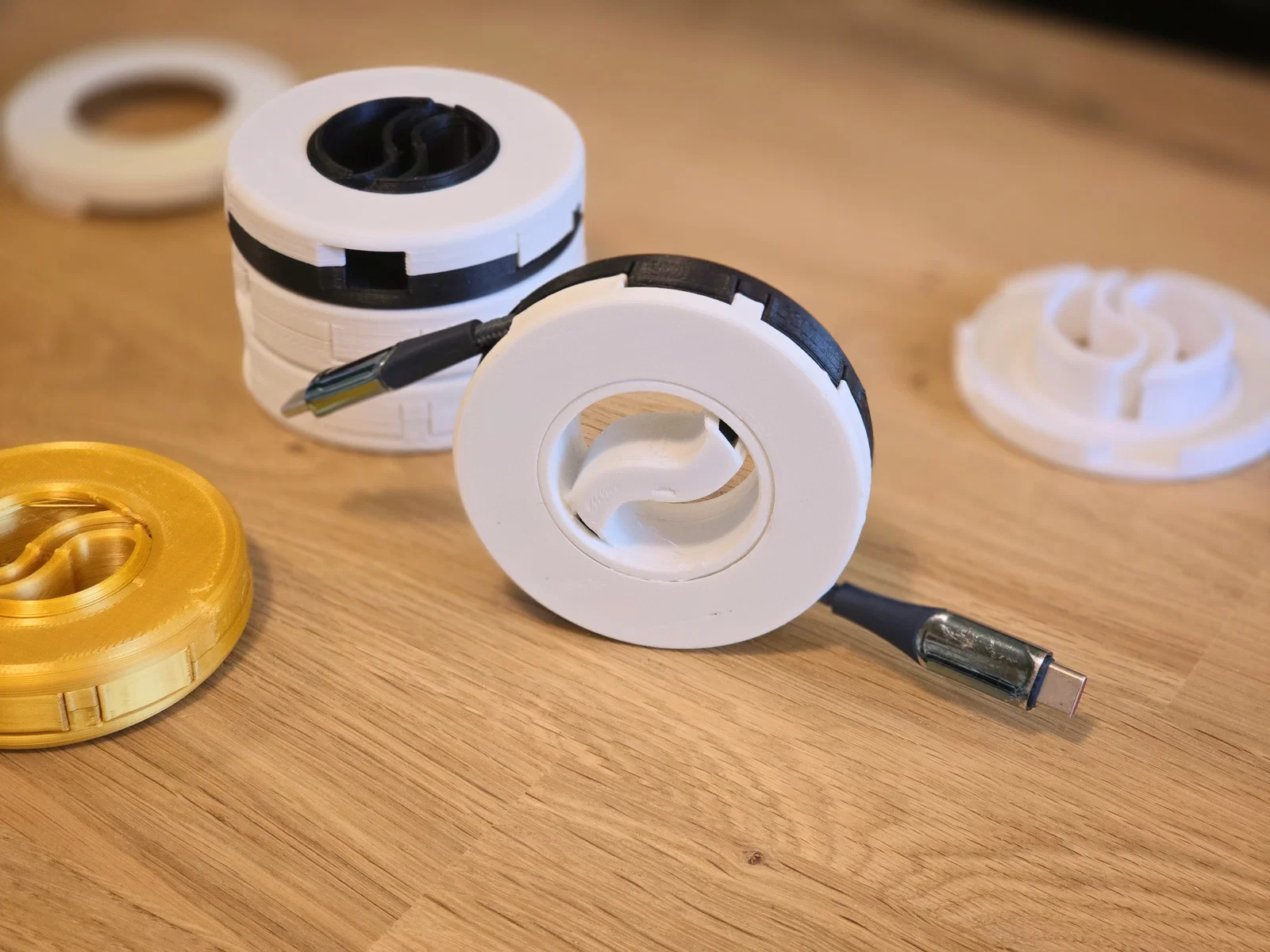

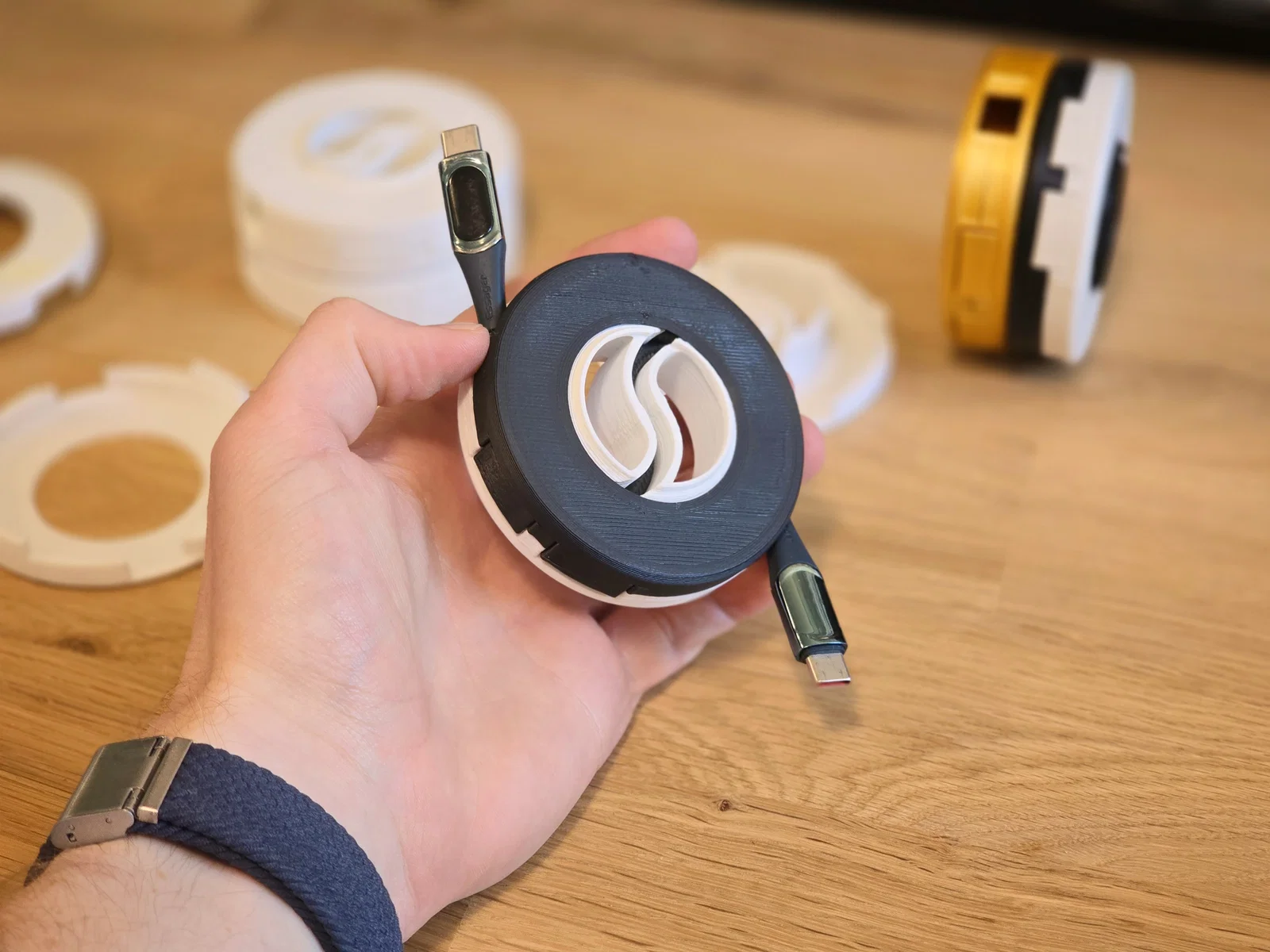

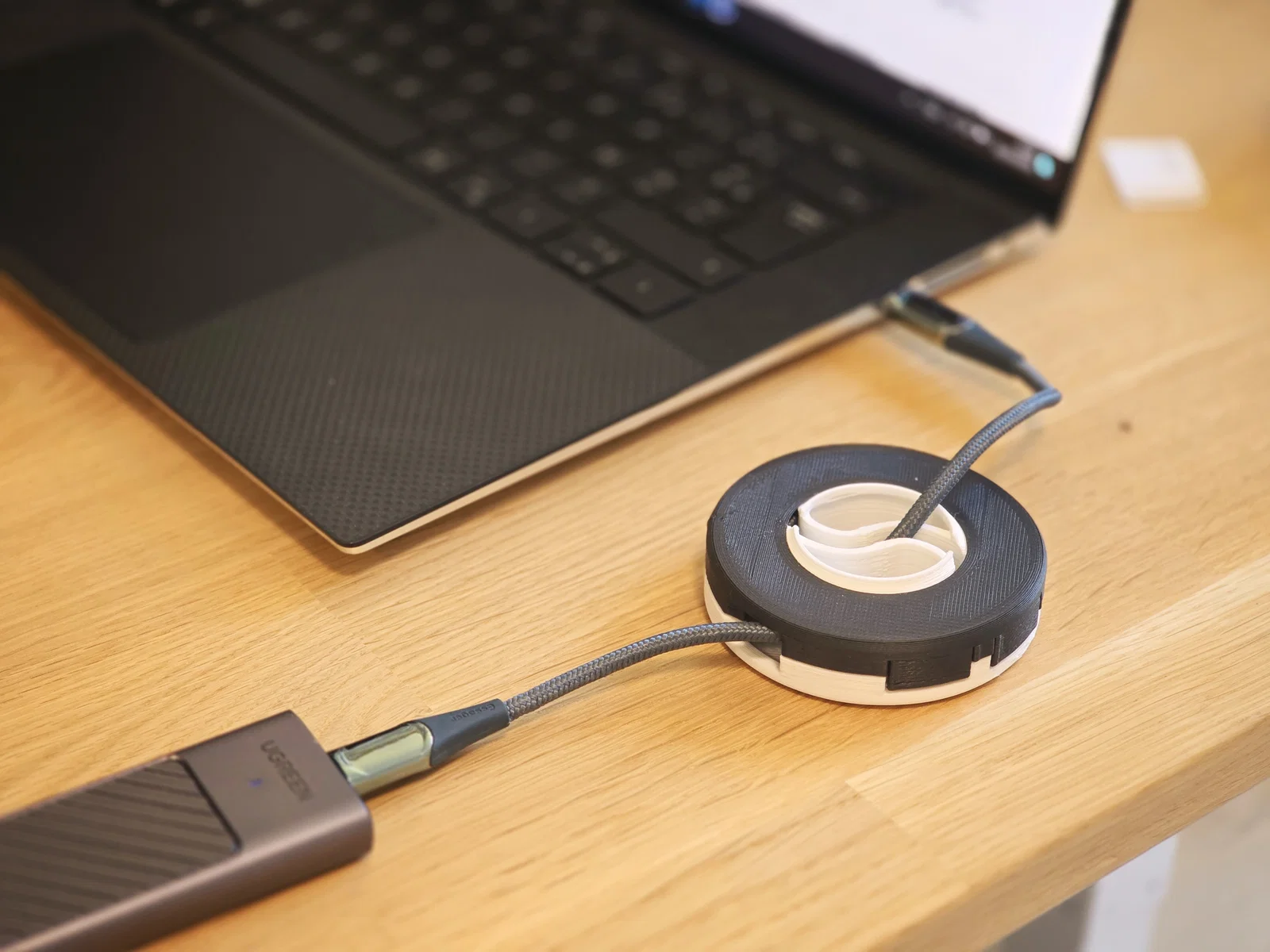

Trong hành trình tìm kiếm bộ cuốn và tổ chức dây cáp hoàn hảo, tôi vẫn chưa tìm được thứ mình muốn. Vì vậy, đây là bộ cuốn cáp parametric in-một-lần (print-in-place).

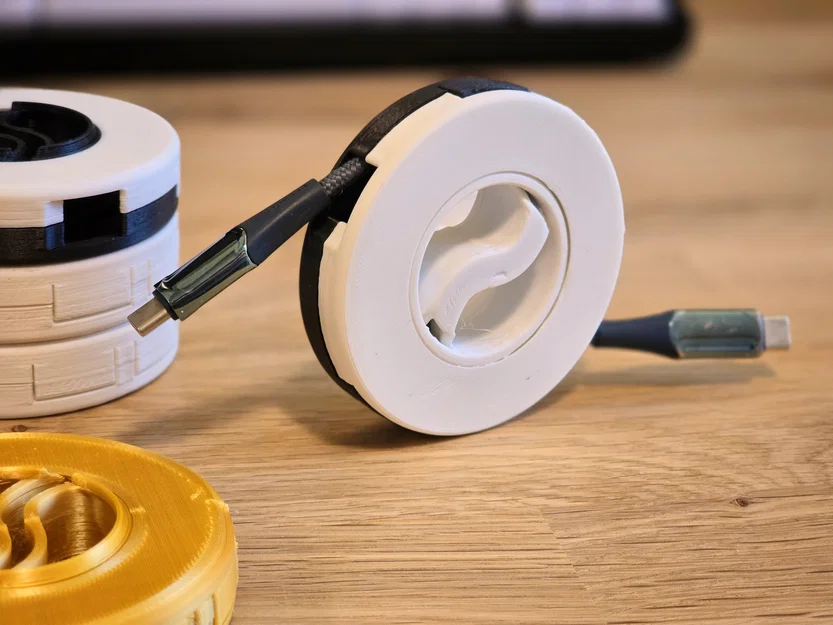

Nó có cơ chế cuốn in-một-lần giống như mô hình phối lại (remixed) và đóng lại bằng khớp nối. Bạn có thể xếp chồng bao nhiêu bộ tùy ý nhờ thiết kế có thể chồng lên nhau. Mô hình xoay quanh chiều dài dây bạn muốn cuốn: nếu bạn mở file parametric ra, bạn sẽ thấy mình có thể nhập trực tiếp chiều dài dây và mô hình sẽ tự điều chỉnh chiều cao để vừa với dây của bạn.

Hình 1.a

Hình 1.b

Toàn bộ mô hình có thể in trong một lần mà không cần hỗ trợ (support). Nó tốn 1h50 trên máy in của tôi với chiều cao lớp in 0.2mm.

Mục lục

• Các kích thước mô hình
• Các thông số mô hình
• Phương pháp thiết kế
  • Các chế độ điều khiển
• Quyết định thiết kế
  • Khả năng xếp chồng
    • Tại sao đó không phải là lựa chọn duy nhất?
  • Phân tích lát cắt
  • Cơ chế cuốn dây
  • Cơ chế đóng
    • Tại sao thành lại dày như vậy?
    • Thay đổi lực cần thiết để đóng/mở
    • Kẹp tạo ứng suất trước (Pre-tensioned clips)
  • Thiết kế bộ cuốn
    • Cuốn một phía
    • Giảm thiểu ứng suất dây
    • Bộ giữ dây
  • Tính toán chiều dài cáp
    • Thể tích
    • Vấn đề về thể tích dây
    • Công thức cuối cùng
• Lịch sử phiên bản

Các kích thước mô hình

Có 3 kích thước để tải xuống. Nếu bạn muốn kích thước khác, hãy tải file FreeCAD và thay đổi các thông số (xem phần Các thông số mô hình để biết thêm chi tiết).

• Nhỏ (Small)
  • Chiều dài cáp: 1.5m (5 feet)
  • Độ dày cáp: 4mm
• Trung bình (Medium)
  • Chiều dài cáp: 2.5m (8 feet)
  • Độ dày cáp: 4mm
• Lớn (Large)
  • Chiều dài cáp: 3m (10 feet)
  • Độ dày cáp: 5mm

Các thông số mô hình

File mô hình có sẵn và hoàn toàn parametric: bạn có thể tạo bộ cuốn cáp phù hợp với nhu cầu. Dưới đây là danh sách các thông số chính bạn có thể tùy chỉnh.

Phần cơ sở

Phần dây

Phần kẹp (Clip)

Phương pháp thiết kế

Tôi là người mới với FreeCAD, nhưng đây là một phần mềm mã nguồn mở mạnh mẽ đáng kinh ngạc. Nếu bạn có góp ý để tôi cải thiện mô hình, hãy gửi tin nhắn cho tôi nhé.

Các chế độ điều khiển

Mới trong v6.11. Cảm ơn @LineArcLine đã gợi ý: Trước bản sửa đổi này, chiều cao được tính tự động từ dữ liệu đầu vào _externaldiameter. Tuy nhiên, nó dễ tạo ra bộ cuốn quá dày, dẫn đến việc cuốn dây không đều. Có thể điều khiển _externaldiameter dựa trên chiều cao nhập vào hợp lý hơn nhiều. Dù vậy, tôi vẫn giữ khả năng điều khiển chiều cao để không mất tính năng cũ. Nhờ FreeCAD, việc chuyển đổi giữa hai chế độ chỉ cần gạt một nút là xong.

Quyết định thiết kế

Phân tích lát cắt

Phần lớn thiết kế khá đơn giản nhờ lời khuyên của @LineArcLine. Bước đầu tiên là xoay (revolve) một phác thảo đơn lẻ quanh trục trung tâm.

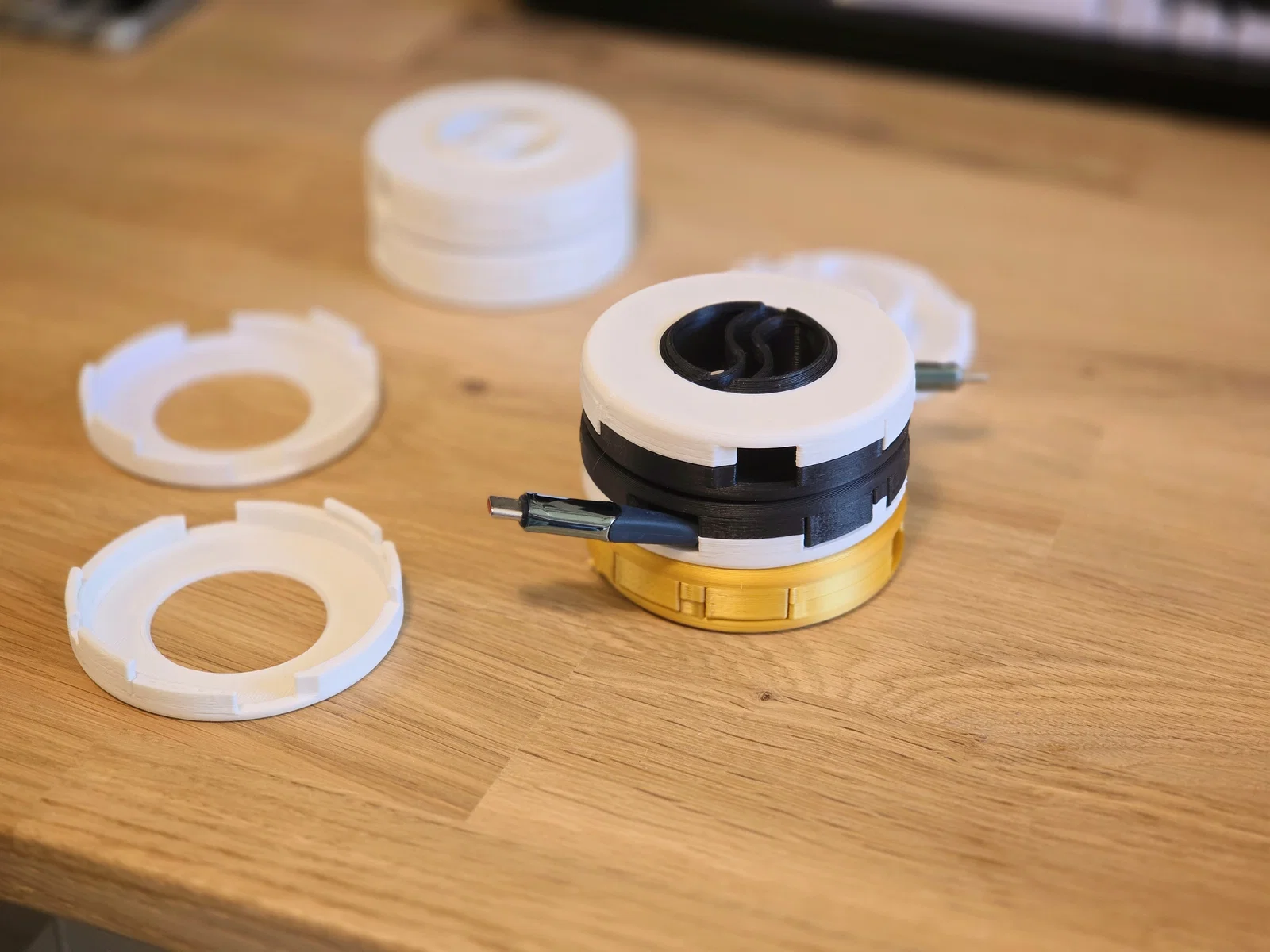

Khả năng xếp chồng

Đây là tính năng mới "hot" của phiên bản 6.x. Để xếp chồng được, bạn cần một rãnh ở một bên và một gờ ở bên kia. Nhờ gợi ý từ CueBall909, chúng tôi đã thêm gờ vào phần trên của bộ cuốn, là phần duy nhất tiếp xúc với đáy của bộ cuốn bên trên.

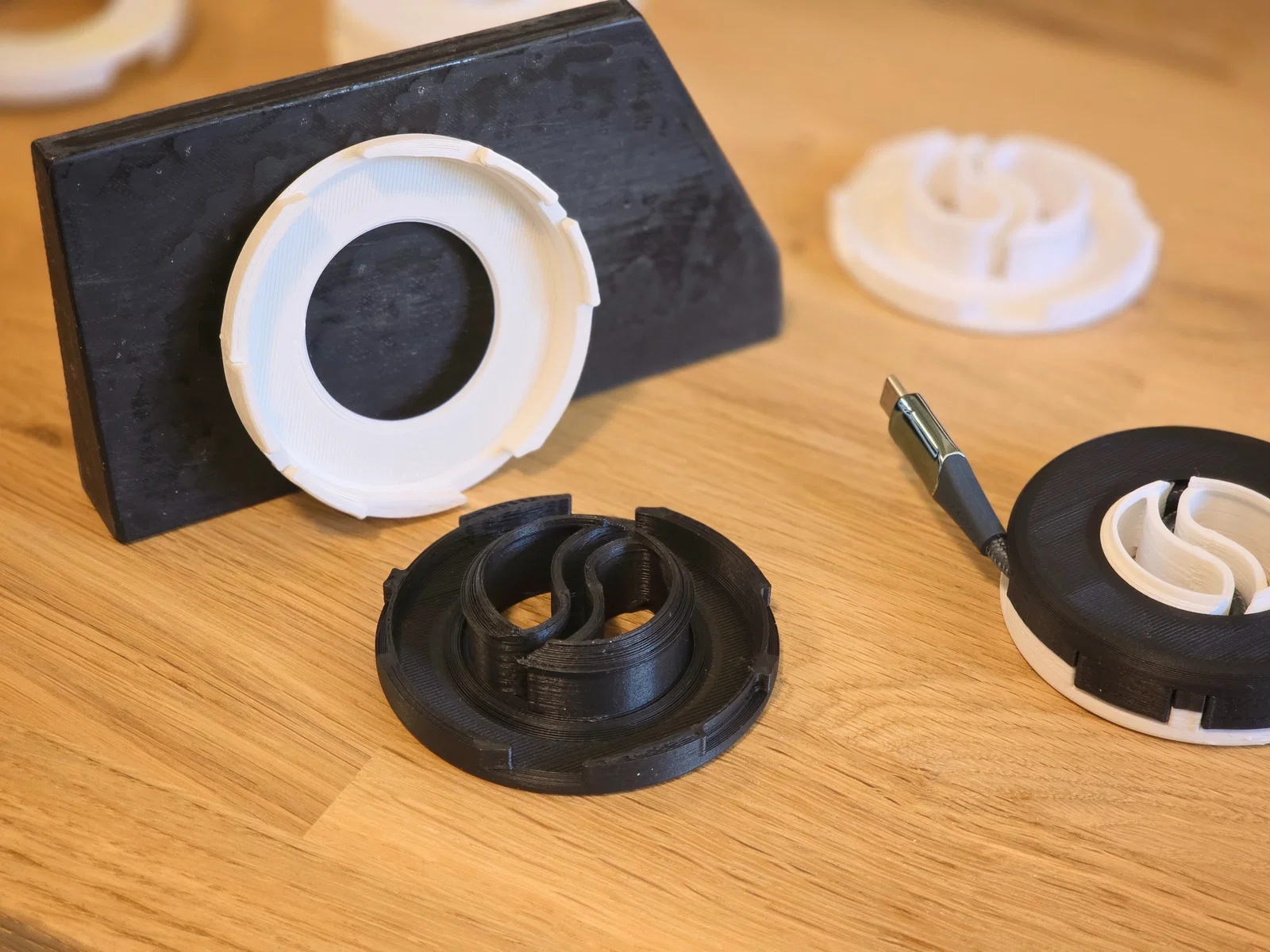

Cơ chế cuốn dây

Khi in, phần bộ cuốn sẽ được khóa vĩnh viễn với phần đáy. Đây là quy trình “print-in-place”, đảm bảo bộ cuốn có thể xoay tự do mà không cần lắp ráp!

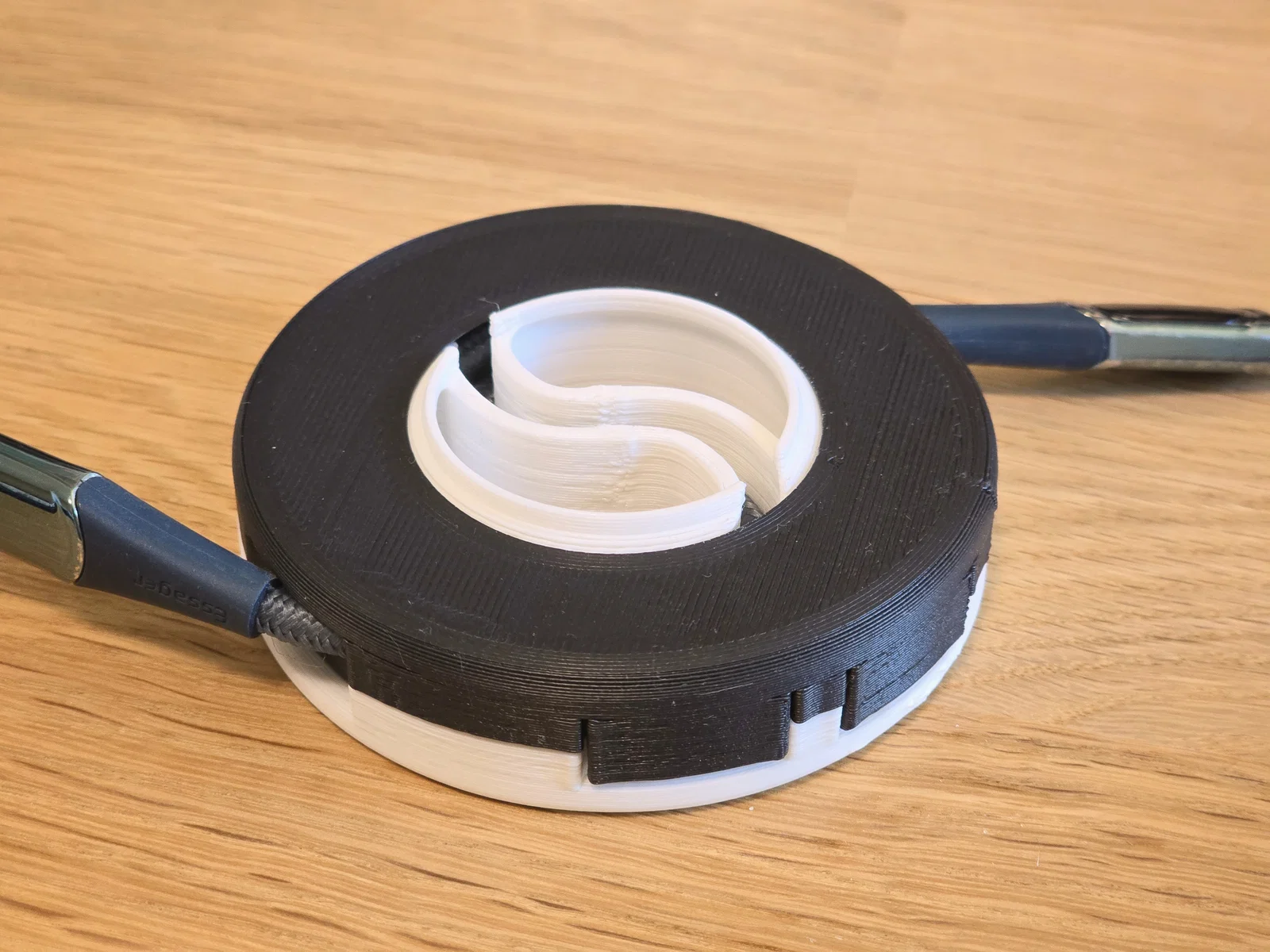

Cơ chế đóng

Thay vì dùng bản lề dễ gãy, chúng tôi chọn dùng kẹp. Chúng được cải tiến mạnh mẽ từ bản 5.x đến 6.x, được tích hợp gọn gàng vào thân máy giúp bảo vệ kẹp tốt hơn và trông hiện đại hơn.

Tại sao thành lại dày như vậy?

Độ dày thành bị giới hạn bởi độ dày của rãnh (nơi các chốt khóa). Một số máy cắt (slicer) gặp khó khăn với các đường nét mỏng hơn đường kính vòi phun. Vì vậy, rãnh được đặt là 0.61mm để đảm bảo mọi phần mềm đều in được thành 1 đường (ngay cả với vòi 0.6mm).
