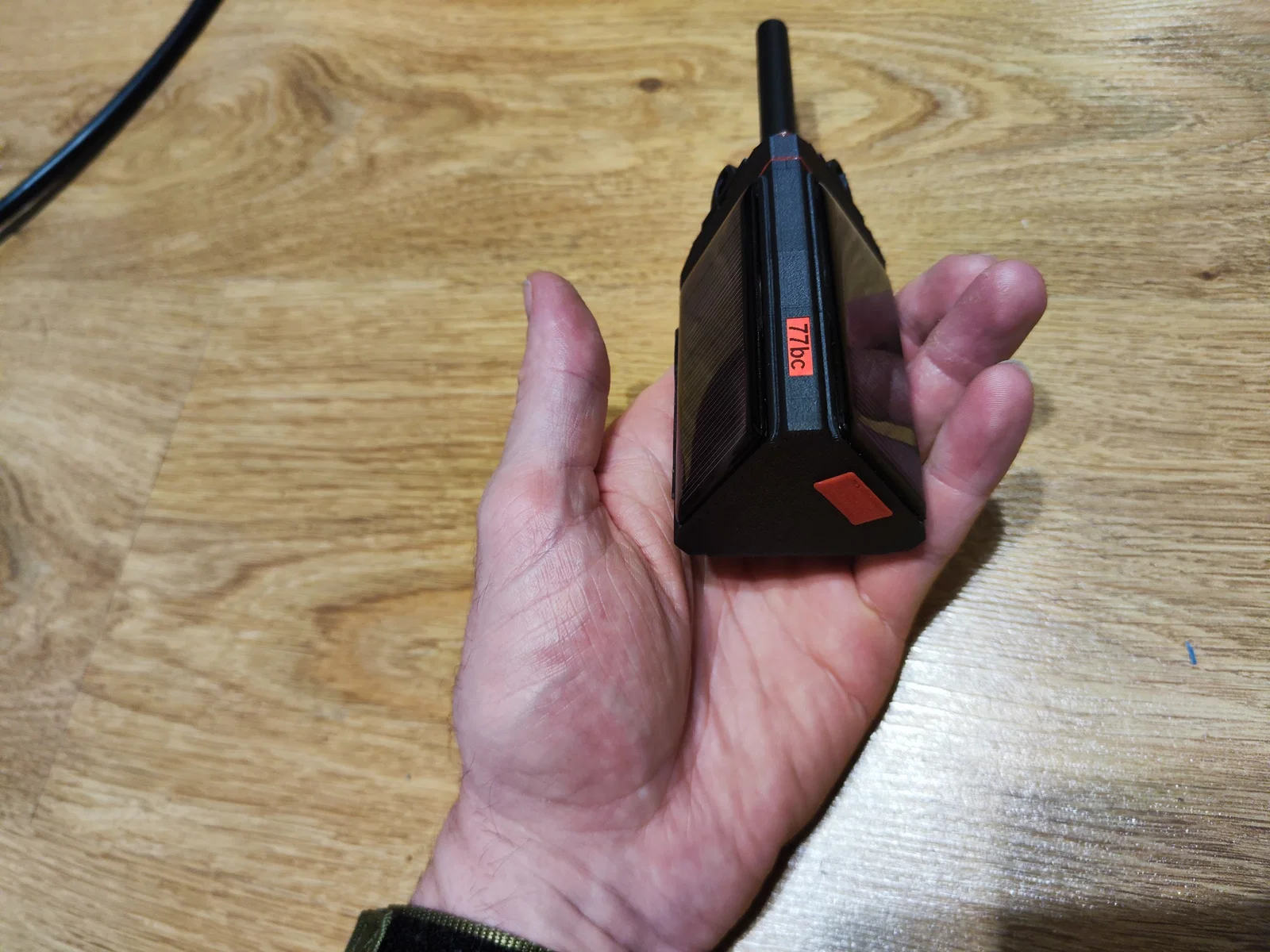

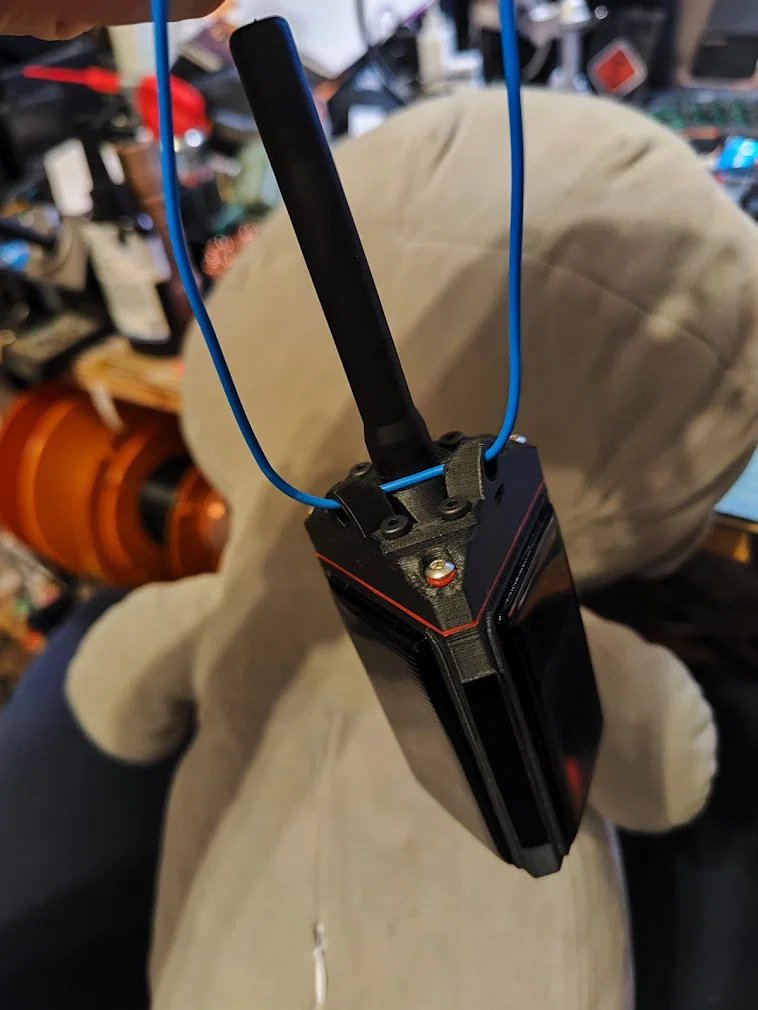

Meshtastic "WAYPOINT" - Node Repeater ATAK Ngoài Trời (Faketec/Heltec T114)

THÔNG BÁO TRƯỚC!

Tôi có tạo một kênh Discord cho các dự án quan sát nhiệt của mình, nhưng tôi sẽ thêm cả kênh #meshtastic vào đó để anh em tiện hỏi đáp hoặc xử lý sự cố. Mọi người lưu ý chỉ đặt câu hỏi liên quan đến Meshtastic trong kênh đó thôi nhé, các kênh còn lại là CHỈ dành cho các dự án nhiệt của tôi thôi!

https://discord.gg/Ce9BJ2DK3j

_

Thông tin chi tiết, hướng dẫn và hình ảnh cụ thể sẽ sớm được cập nhật! (Tôi biết là mình viết hướng dẫn không giỏi lắm, mong anh em thông cảm :))

Biến thể Heltec T114 đã lắp vừa nếu anh em tháo bỏ phần màn hình và vỏ màn hình.

Node này có thể chứa một mạch Faketec DIY hoặc Heltec T114 (bản T114 sẽ ra mắt sau bản Faketec).

Thiết kế của node có hệ thống thoát nước giúp dẫn nước ra xa khỏi phần đế ăng-ten.

Chỉ chạy ở chế độ client thôi nhé! Dù nó đóng vai trò như một repeater / bộ mở rộng sóng cho việc sử dụng ATAK!

Vì ATAK gửi và nhận dữ liệu liên tục nên có thể cần ghi đè (override) chu kỳ hoạt động (duty cycle) trong cài đặt để giữ cho nó hoạt động ổn định!

Danh sách linh kiện:

Faketec NRF 52 DIY node (lựa chọn tốt nhất và rẻ nhất hiện nay)

gargomoma/fakeTec_pcb: Thiết bị nrf52 giá rẻ.

Pin năng lượng mặt trời:

Sunyima 10pcs 5v 60ma 68*37mm Poly-Minizellen-Solarmodule

Diode để ngăn dòng điện ngược vào tấm pin:

Bộ diode Schottky 1N4148 1N4007 1N5819 1N5399 1N5408 1N5822

Ốc vít nhựa tự ren M3 18mm:

Vít tự ren đầu dù Phillips đen

Ốc vít cố định M3 6mm:

Vít lục giác đầu chìm M3

Công tắc nguồn chính 3mm:

Công tắc gạt SPDT Mini

1x viên pin Lithium Ion 18650 (không mạch bảo vệ, tự kiếm tại địa phương)

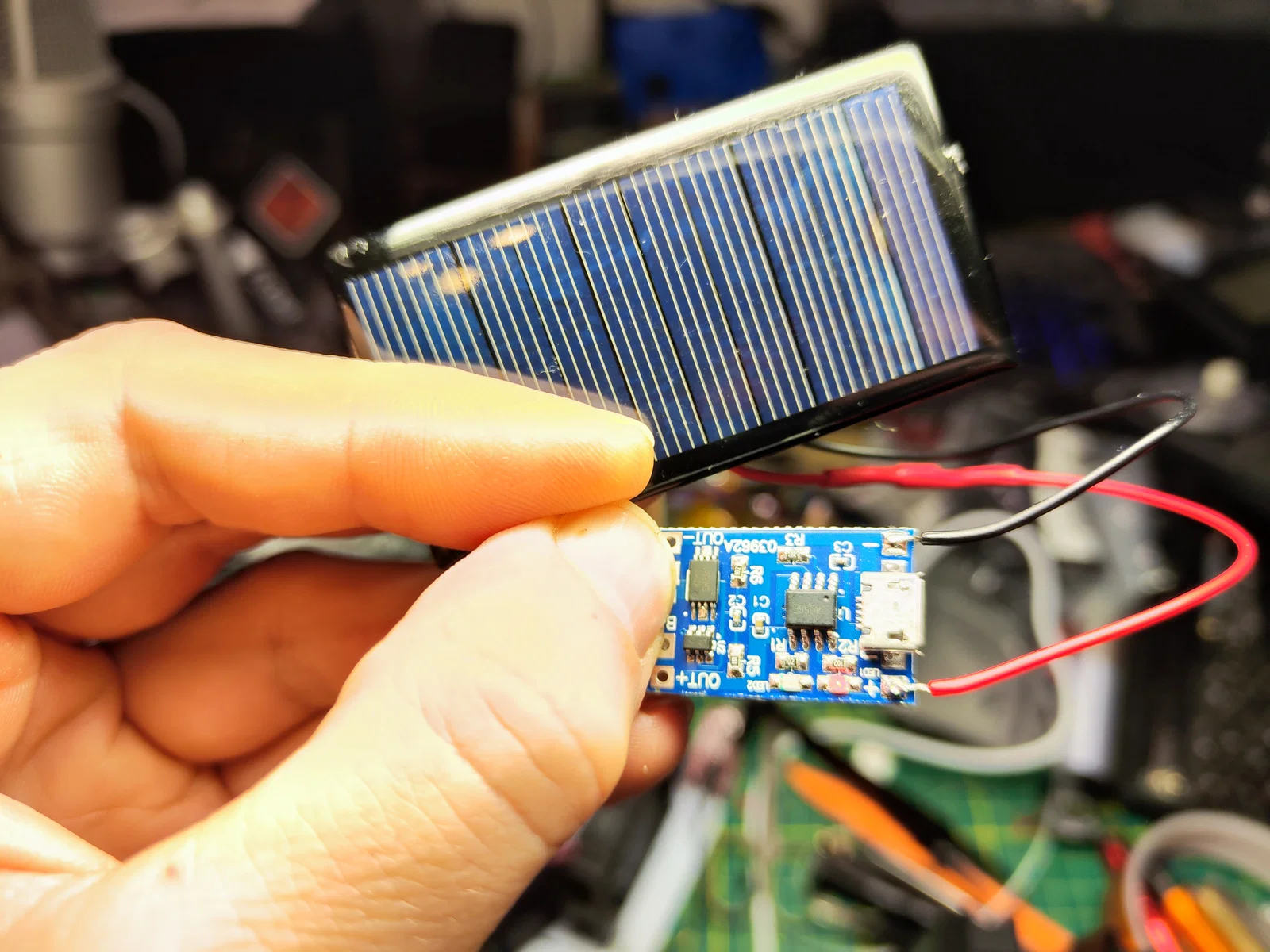

Mạch sạc pin có bảo vệ cho tấm pin mặt trời:

Mạch sạc TC4056A Type-C USB 5V 1A

Dây nối SMA sang IPEX 5cm:

Cáp chuyển U.FL IPEX/IPX sang SMA

Ăng-ten SMA tương thích (chọn tần số theo khu vực):

Ăng-ten Lora 868/915 MHz chống nước

Băng keo chống nước cho công tắc nguồn và nút reset: (để đảm bảo kín 100% tránh bị oxy hóa do hơi ẩm/mưa)

Băng keo chống nước chuyên dụng

Nút nhấn cho chức năng Reset/Nạp firmware:

Bộ nút nhấn Tactile 6x6mm

Lưu ý lắp ráp:

Phần thân chính, nắp trên và phần đỉnh đều có rãnh nhỏ ở mép ngoài để canh chỉnh khi lắp.

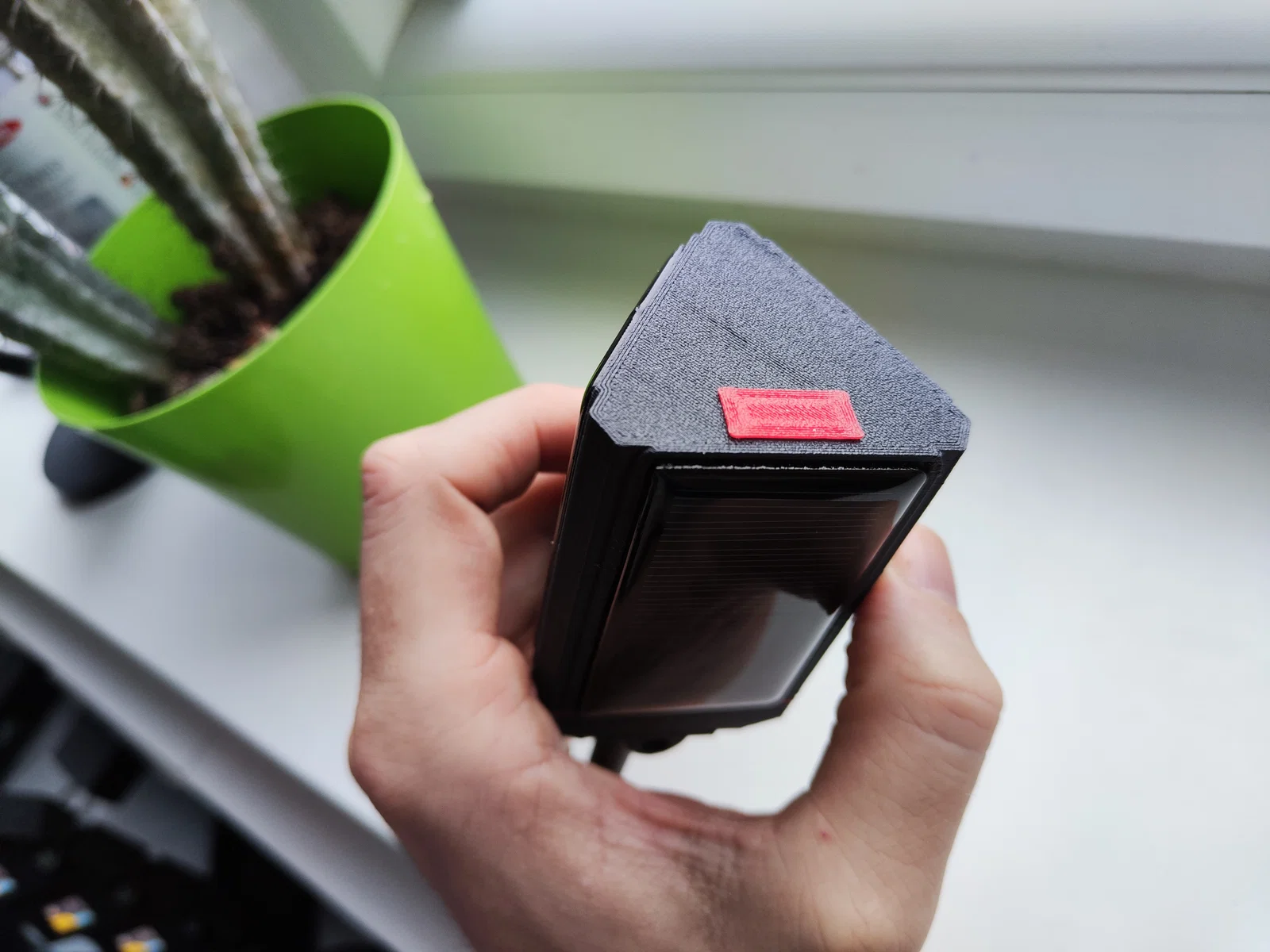

Dùng băng keo chống nước dán đè lên lỗ nút reset và công tắc nguồn sau khi bật để tránh nước vào.

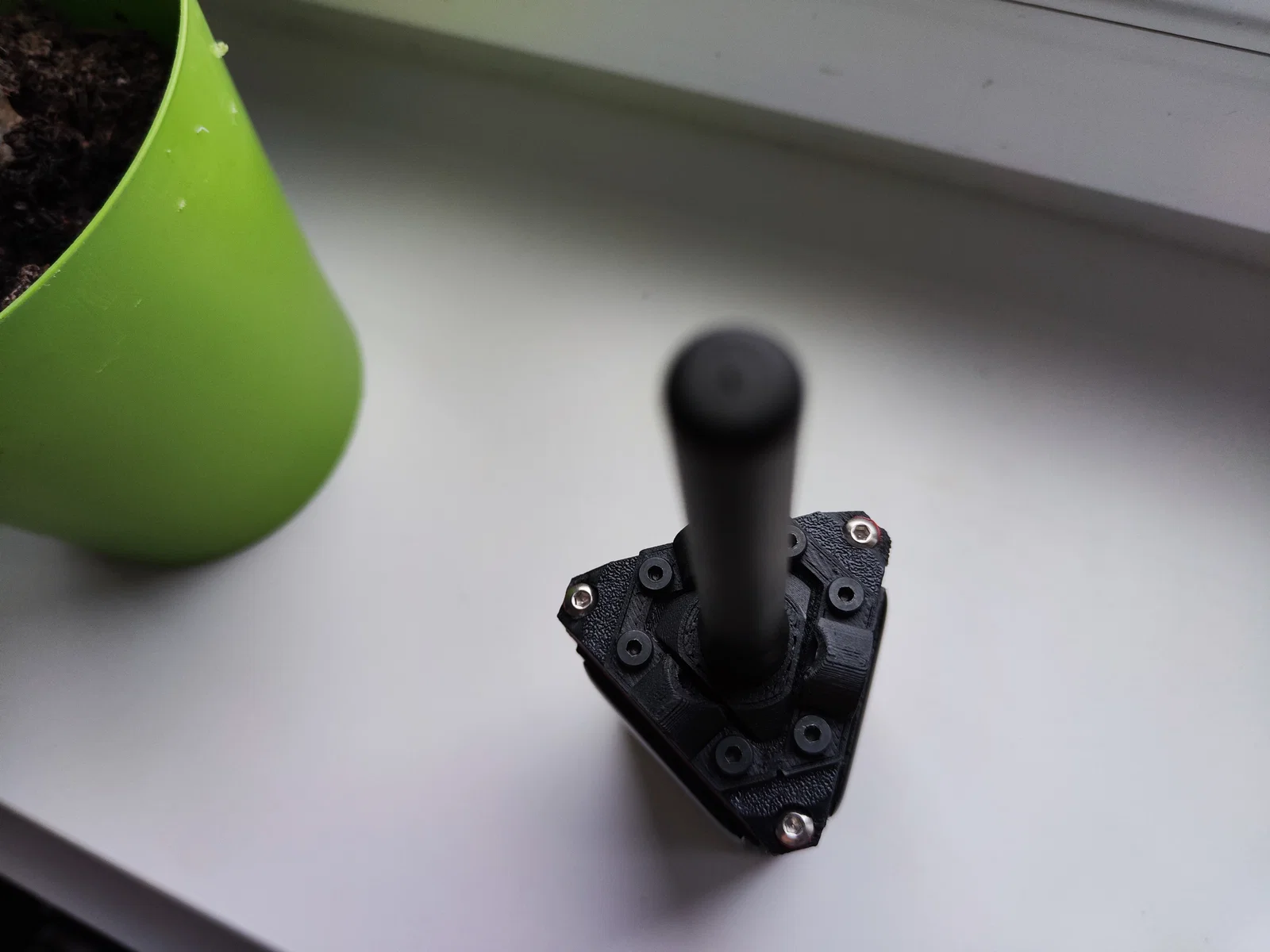

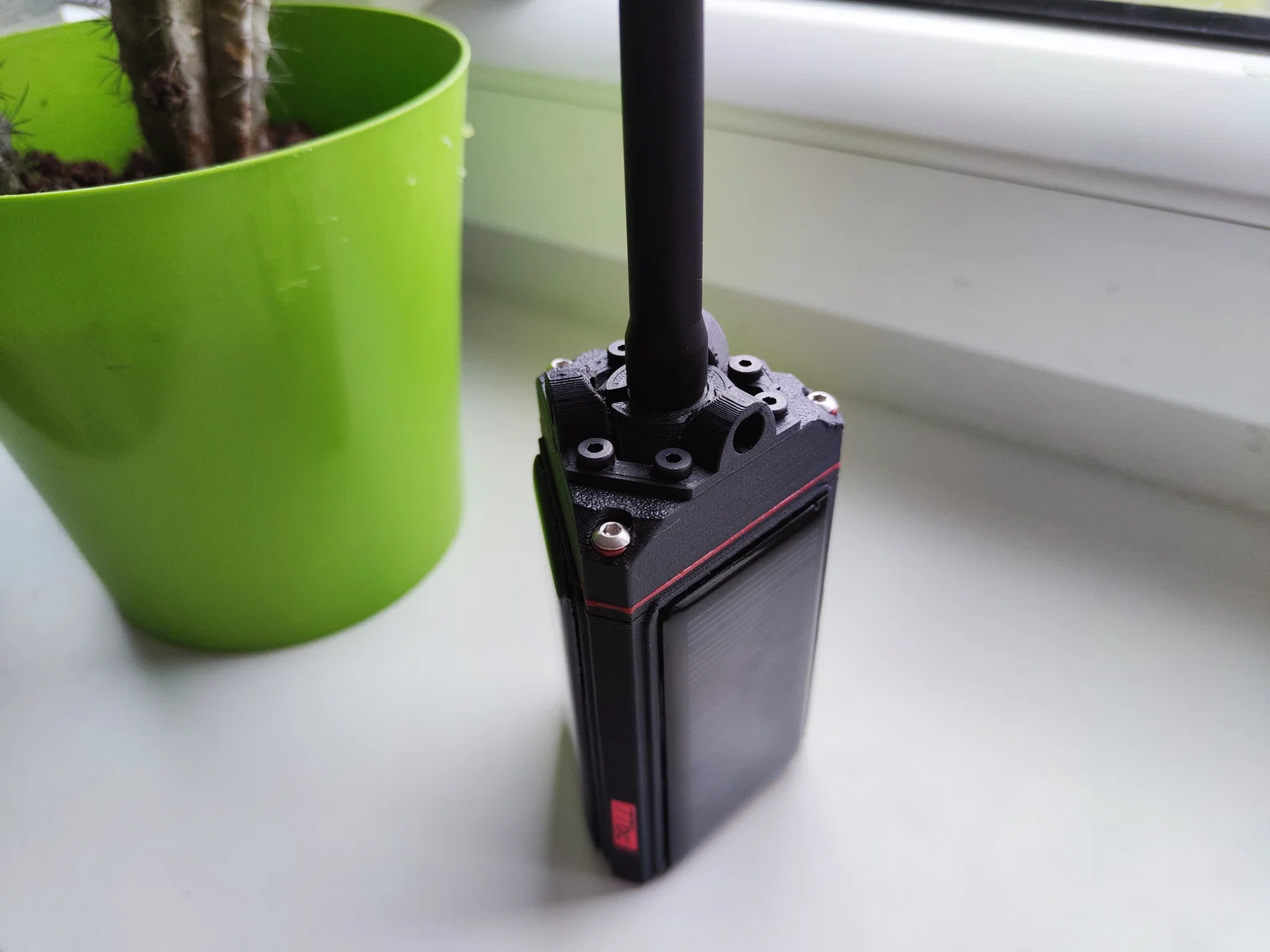

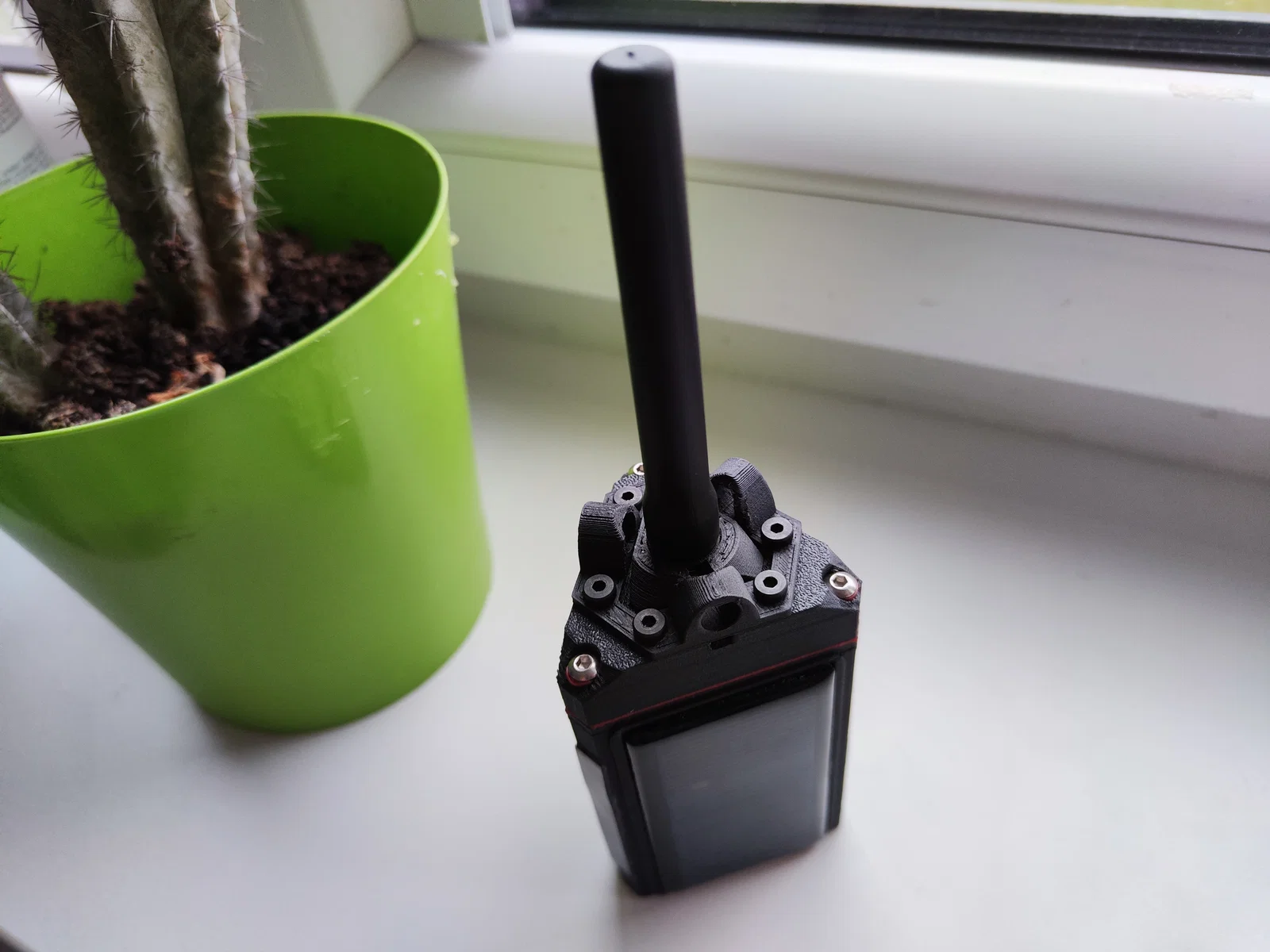

Các seal TPU (in màu đỏ trong hình) đặt vào 3 ốc vít phía trên nắp, seal lục giác đặt vào lỗ xuyên ăng-ten SMA bên trong nắp, seal hình tam giác lớn đặt giữa nắp và thân chính.

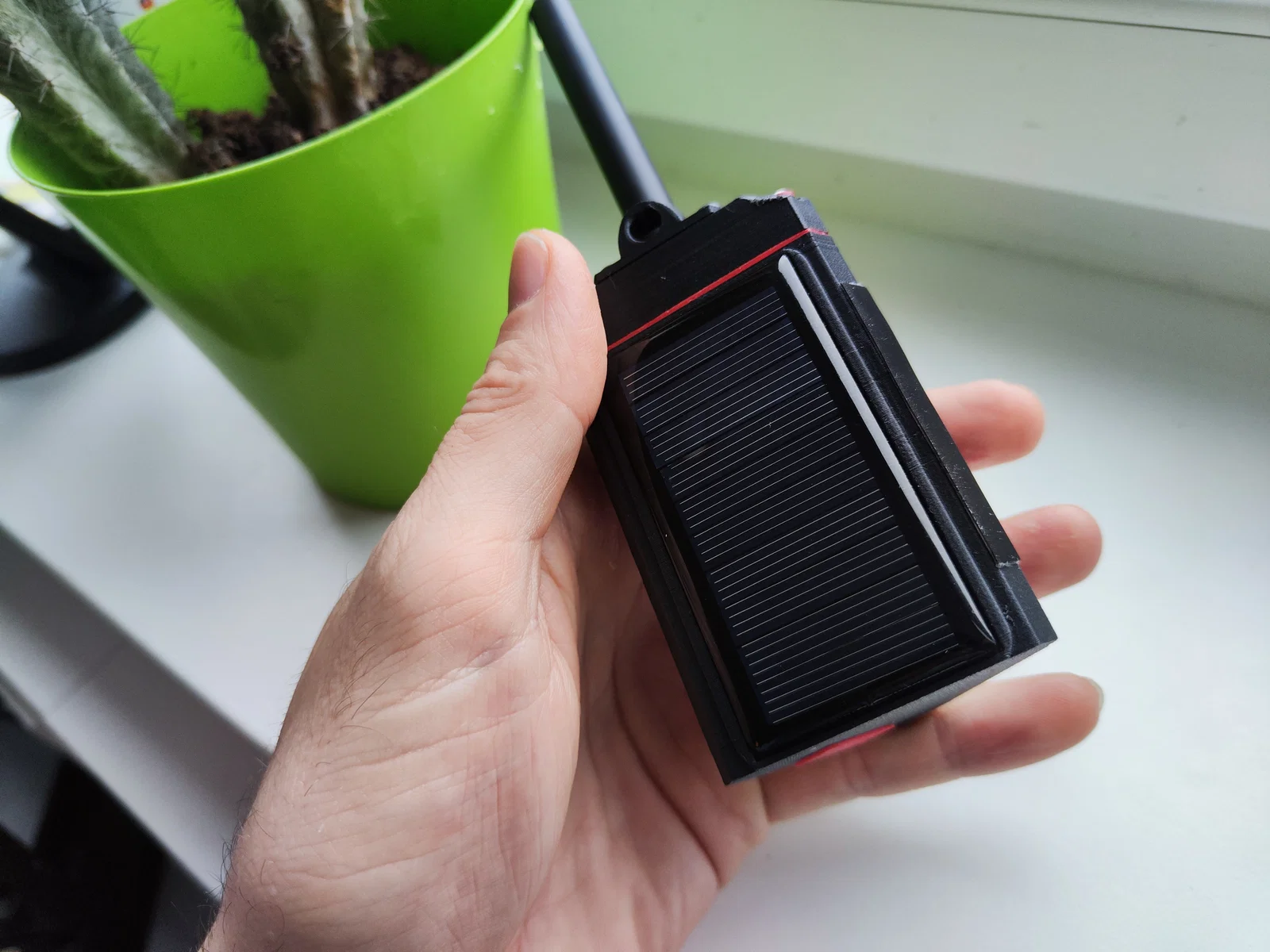

Dùng keo silicone chịu nhiệt để dán các tấm pin mặt trời vào vỏ (đảm bảo dán kín vòng quanh các khe hở dây điện để nước không chui vào).

Dùng keo dán sắt để cố định đế ăng-ten.

Dùng dây điện mảnh để nối công tắc nguồn, nút reset, và kết nối từ mạch faketec/heltec vào mạch sạc pin.

Dùng epoxy 2 thành phần để cố định công tắc và nút reset vào vỏ. (Nhớ thử lắp pin 18650 ngay để đảm bảo không bị cấn, đồng thời gạt bỏ phần keo dư khi keo còn chưa cứng hẳn).
