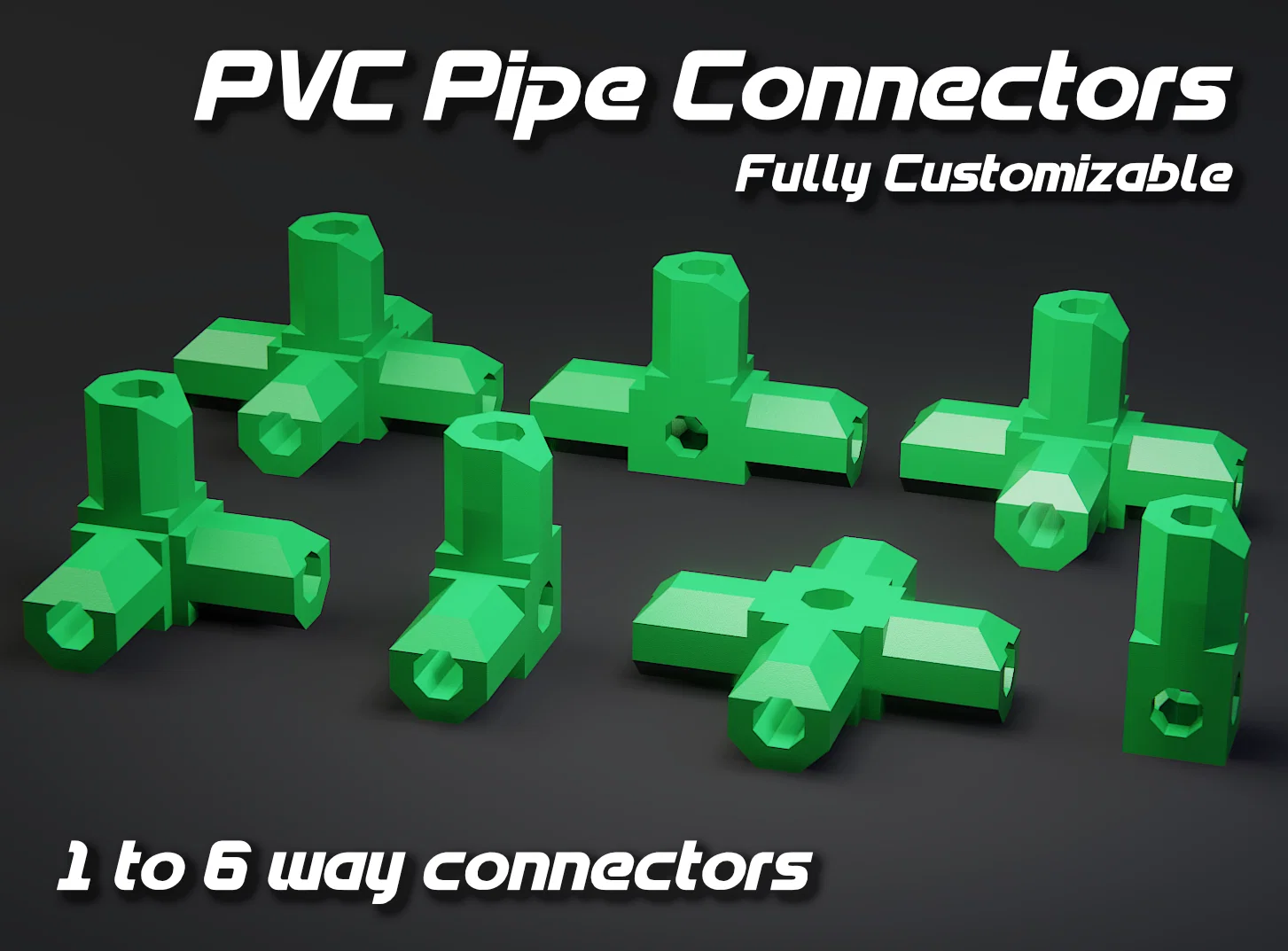

TinyWhoop Gates - Đầu nối ống PVC cho mọi kích thước ống

Các tính năng

• Hoàn toàn có thể tùy chỉnh để phù hợp với mọi đường kính ống PVC và dung sai máy in của riêng bạn.
• Tính toán chính xác độ dài bạn cần cắt ống PVC để đạt được kích thước mục tiêu (xem kết quả đầu ra trong bảng điều khiển OpenSCAD).
• Bật/tắt các đầu nối tùy ý để chỉ in ra những phần bạn thực sự cần.
• Không cần hỗ trợ (support) - tất cả các phiên bản ngoại trừ loại 6-way đều in được mà không cần support.
• Các lỗ tùy chọn để luồn dây đèn LED.

Cách sử dụng

1. Tải xuống / mở tệp trong OpenSCAD
2. Đo đường kính trong của ống PVC (tính bằng mm)
3. Cộng thêm khoảng 0.4mm để có độ khít vừa đủ và bù trừ dung sai cho máy in
4. Thay đổi các cài đặt khác theo ý muốn
5. Render một đầu nối 1-way, lưu thành file STL, slice và gửi đến máy in
6. Điều chỉnh thông số pipe_internal_diameter và lặp lại các bước 4 - 5 cho đến khi bạn hài lòng với độ khít
7. In tất cả các đầu nối bạn cần
8. Kiểm tra kết quả trong bảng điều khiển (chỉ có trong OpenSCAD) để xem cần cắt ống PVC dài bao nhiêu
9. Lắp ráp và bắt đầu bay thôi!

Thông số người dùng

• pipe_internal_diameterr - Đường kính trong của ống (hãy đo vài lần và lấy trung bình)
• backstop_length - Ngăn các đường ống va chạm vào nhau, hãy đặt ít nhất bằng độ dày thành ống
• connector_length - Độ dài phần đầu nối sẽ cắm vào trong ống
• chamfer_connectors - Vát mép đầu nối để dễ dàng lắp ráp hơn
• connect_front - Bật đầu nối phía trước
• connect_back - Bật đầu nối phía sau
• connect_left - Bật đầu nối bên trái
• connect_right - Bật đầu nối bên phải
• connect_top - Bật đầu nối phía trên
• connect_bottom - Bật đầu nối phía dưới - bạn sẽ cần sử dụng support cho loại này
• hollow - Cho phép luồn dây điện qua các đầu nối
• gate_width_mm - Kích thước tâm-đến-tâm của cổng - kiểm tra bảng điều khiển để xem độ dài ống cần cắt

Cập nhật

• 05-01-2025 - thêm khả năng tùy chỉnh kích thước lỗ - được tính bằng tỷ lệ thập phân của thông số pipe_internal_diameter.
