WordClock 16x16 LED matrix - Đồng hồ chữ thông minh
Dự án WordClock 16x16 LED matrix với thiết kế dễ lắp ráp, không cần support, tích hợp Telegram và nhà thông minh. Hỗ trợ nhiều ngôn ngữ, cấu hình qua web, cập nhật phần mềm trực tiếp và có script nạp firmware đơn giản cho cả Windows lẫn macOS.
Mô tả
Mẫu WordClock 2024 của dòng sản phẩm này cũng đã ra mắt.
Nhấn vào đây để xem chi tiết. =)

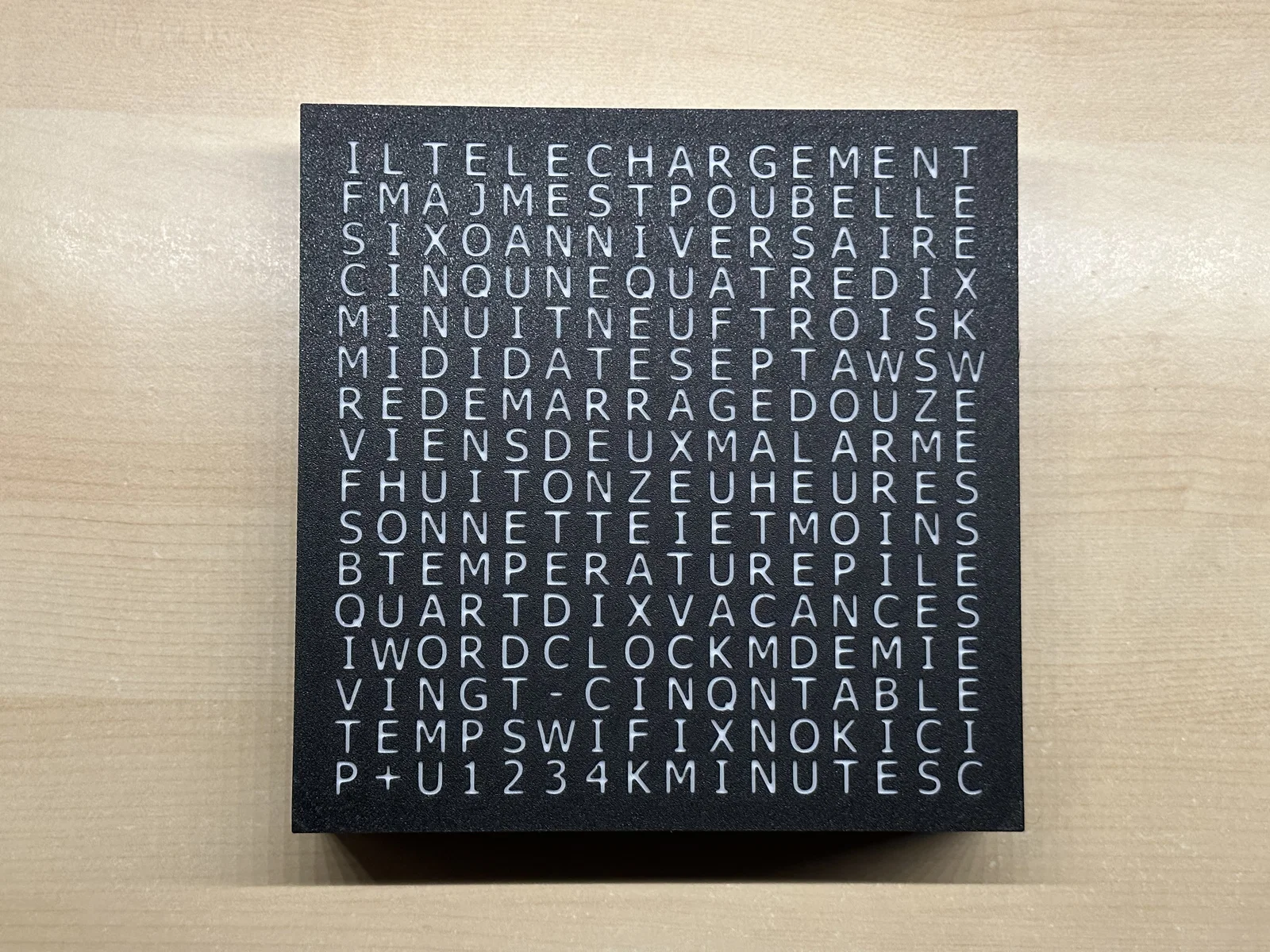

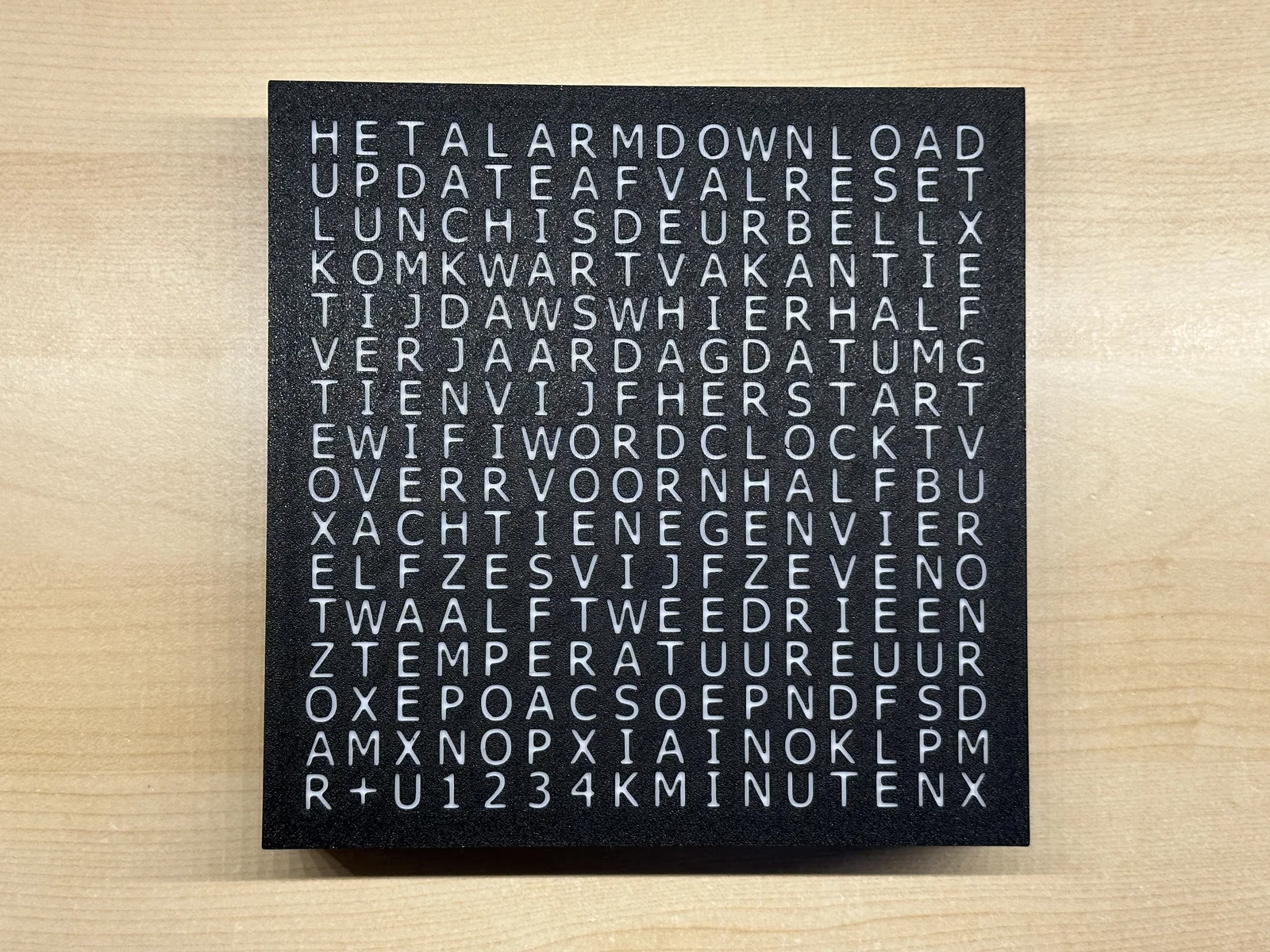

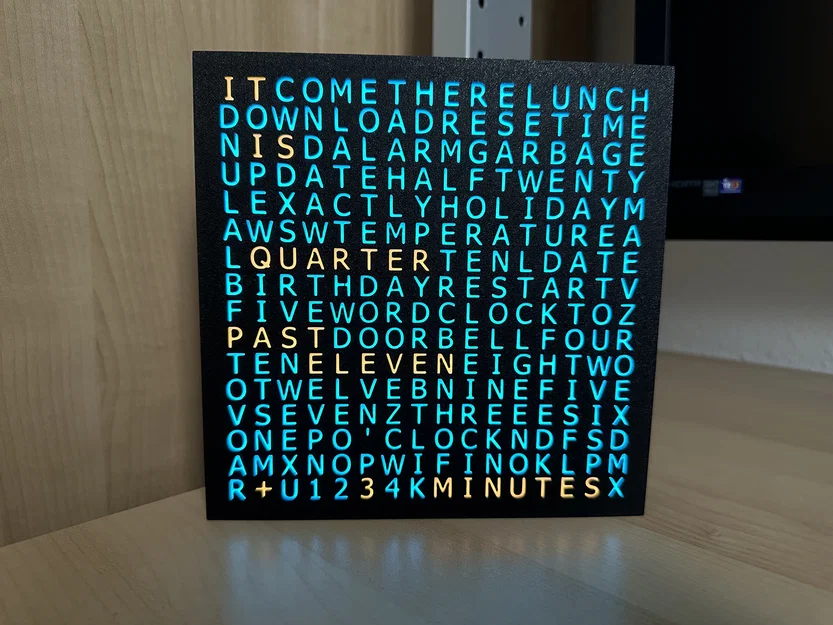

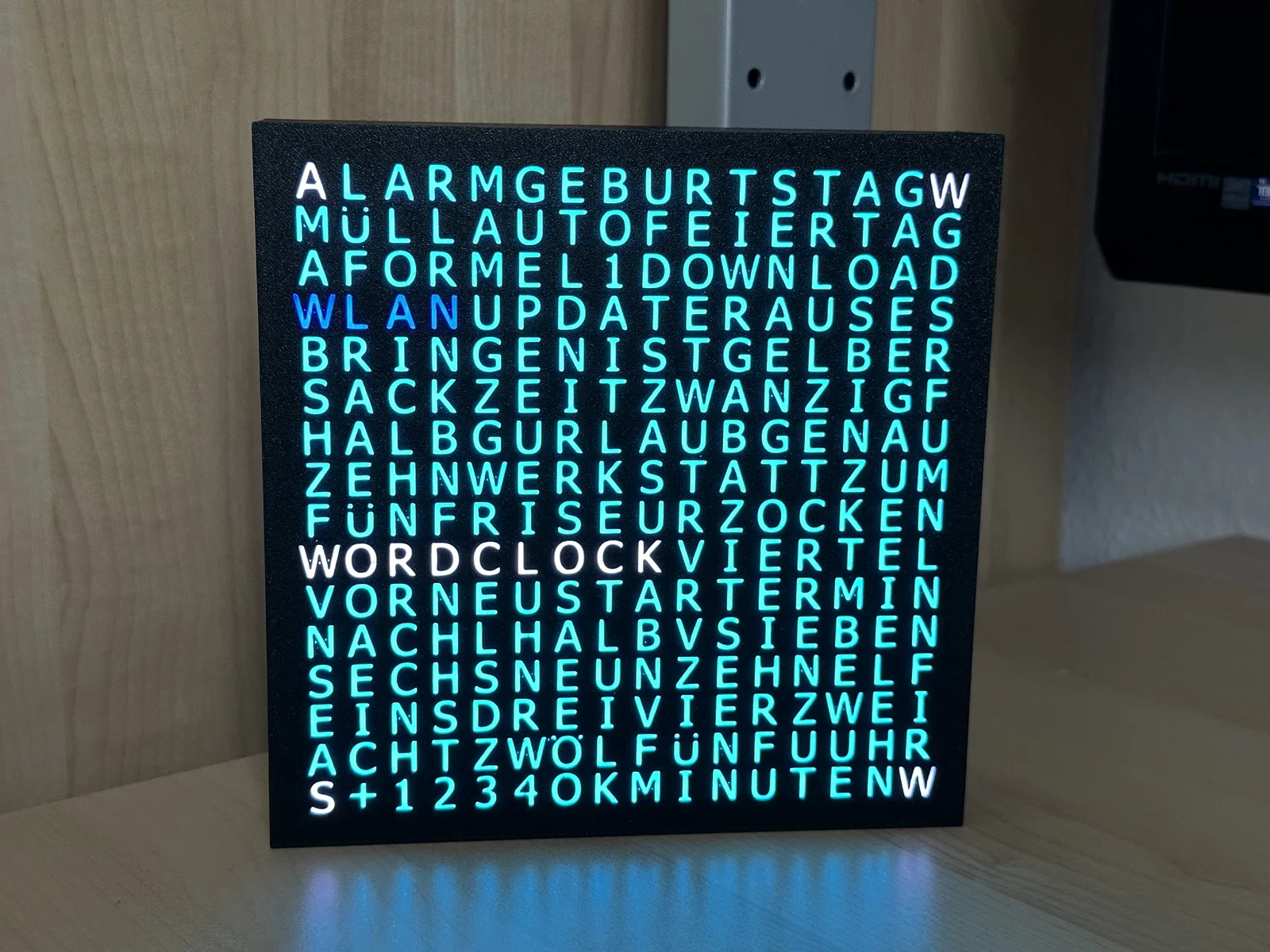

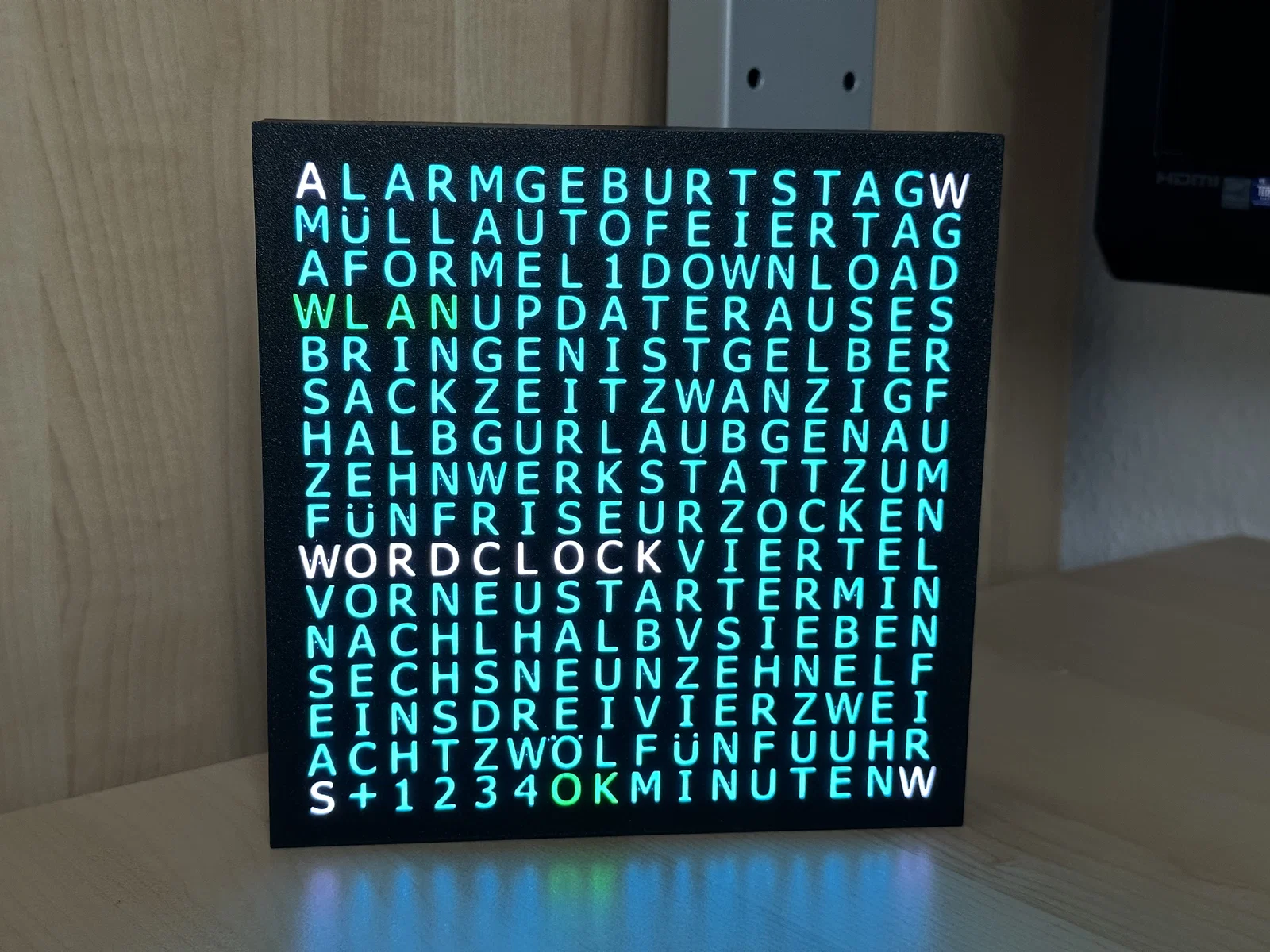

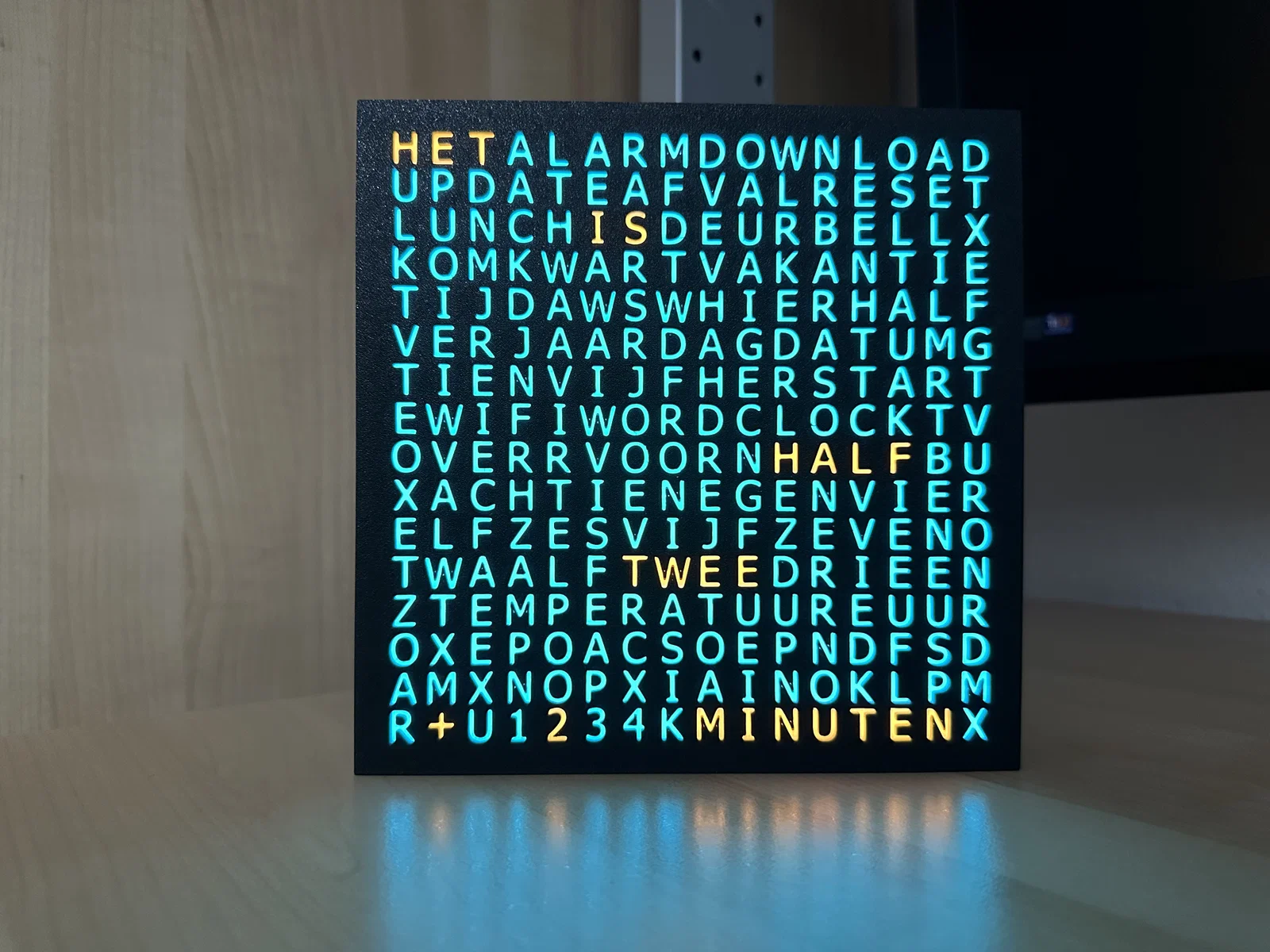

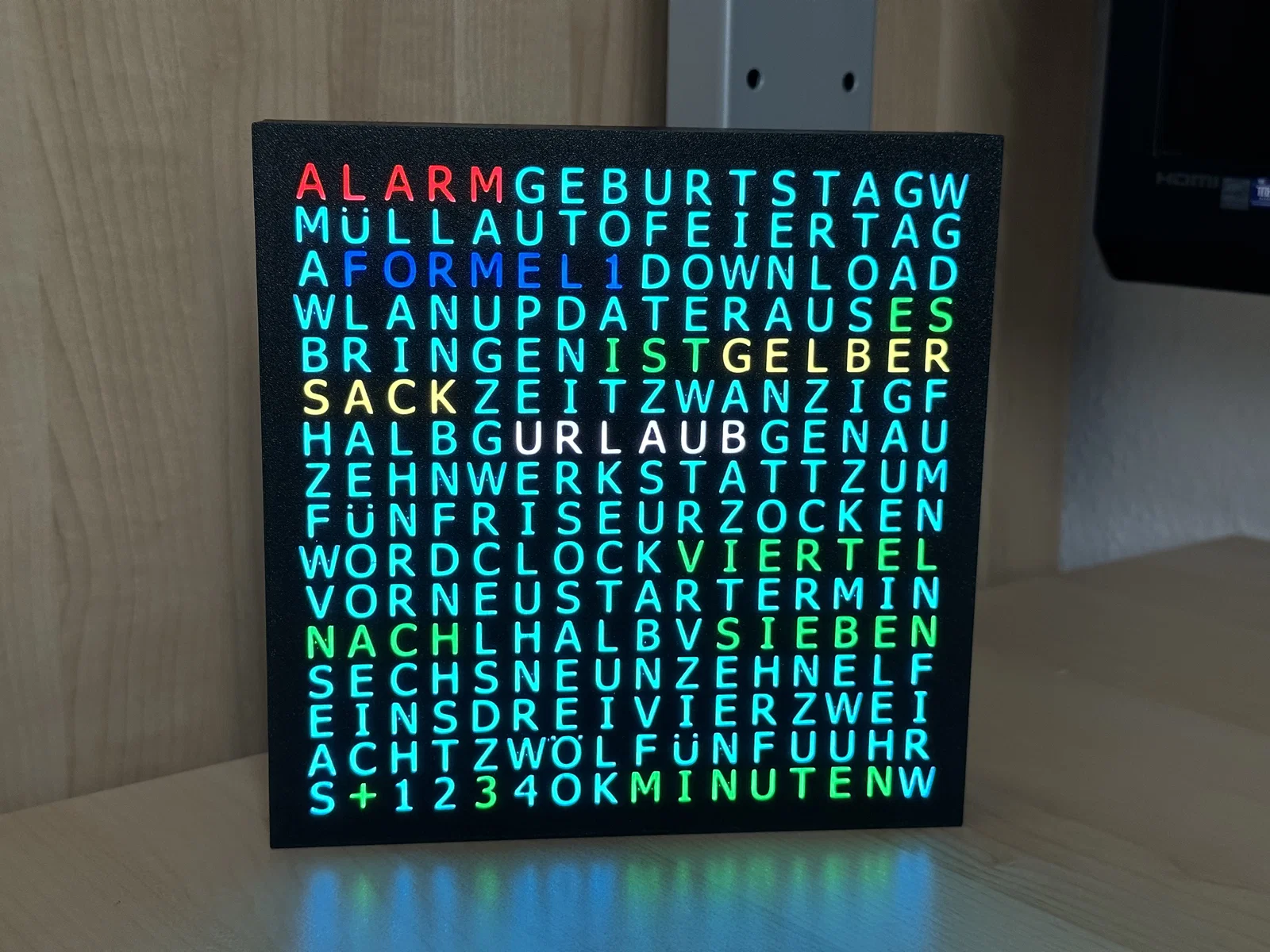

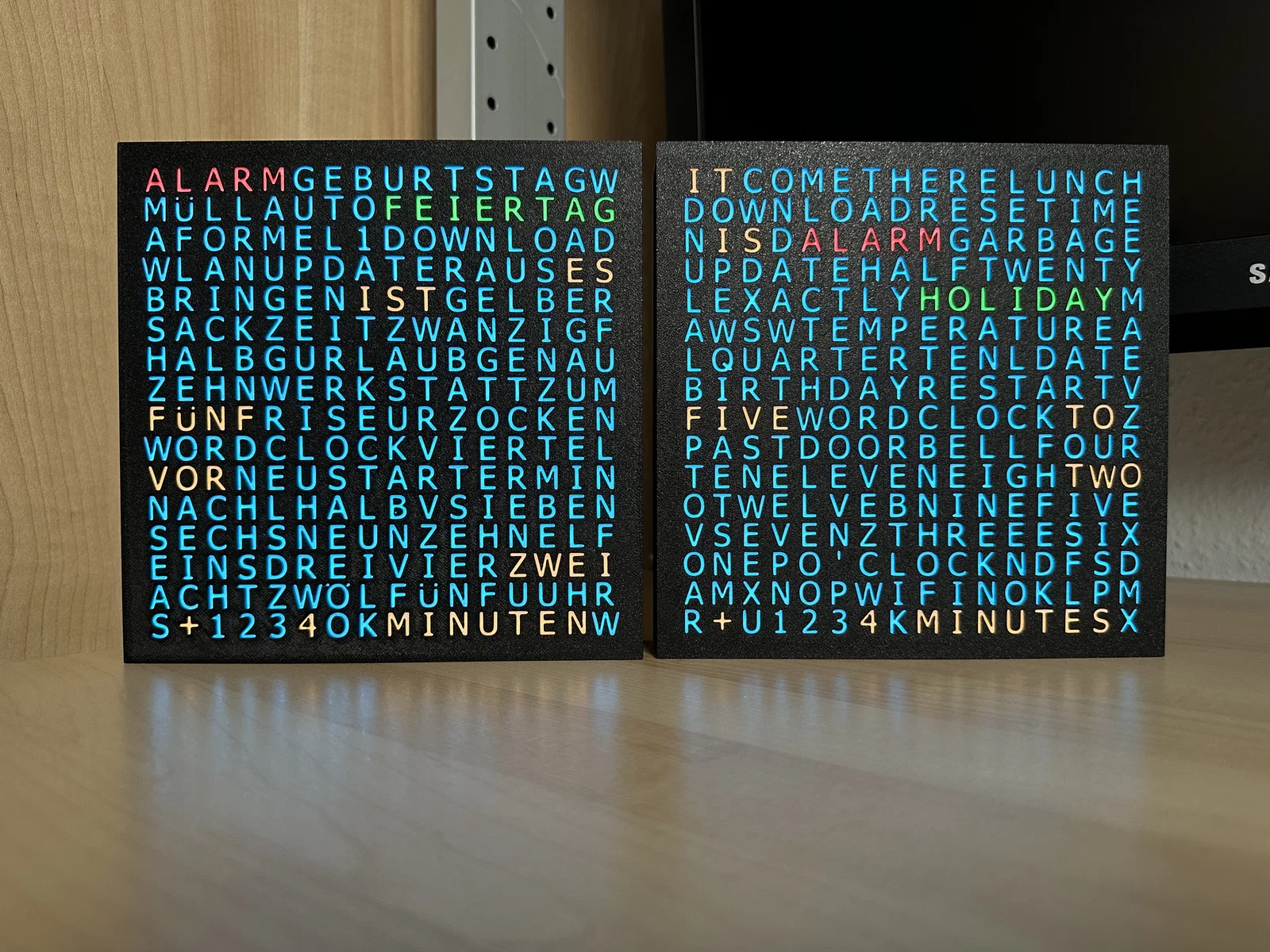

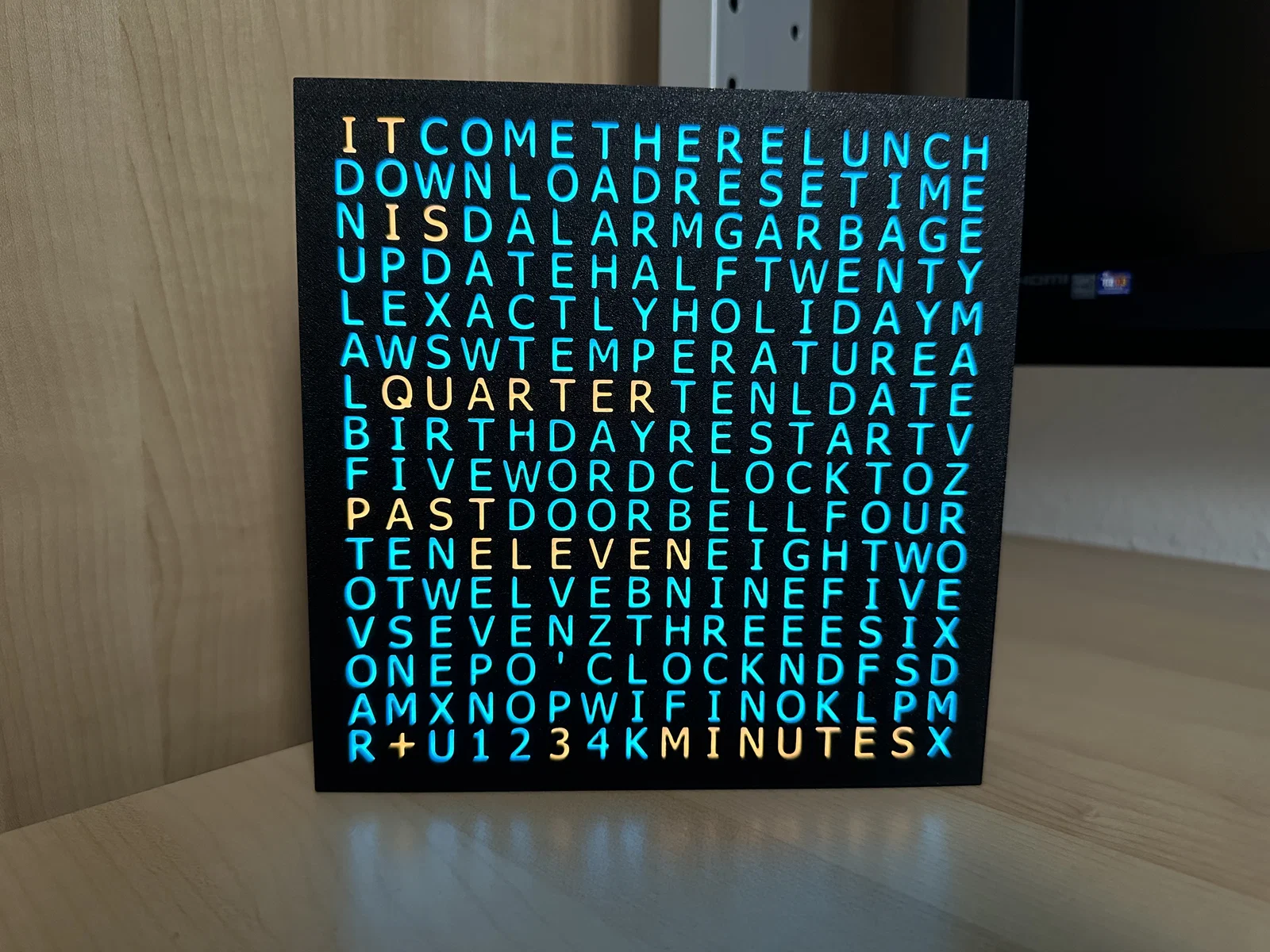

Đồng hồ chữ WordClock 16x16 LED matrix, lắp ráp siêu dễ, không cần in support, chỉ cần hàn 3 dây. Có thể tích hợp với Telegram, nhà thông minh và hiển thị các sự kiện bên ngoài. Đã có sẵn layout cho tiếng Đức (DE), tiếng Anh (EN), tiếng Hà Lan (NL) và tiếng Pháp (FR)…
Ghi chú:
- Để xem các ghi chú cũ hơn, vui lòng xem ở cuối trang…
- 10.11.2024: Đã thêm script mới để nạp (flash) ESP32 mà không cần dùng Arduino IDE.
- 21.12.2024: Bản cập nhật phần mềm V4.2.0 đã ra mắt với nhiều tính năng mới:
- Cập nhật phần mềm trực tiếp không cần máy tính hay Arduino IDE như đã giới thiệu trên WordCalendar 2024. Xem video này để biết chi tiết. Bạn sẽ cần chọn loại board ESP32 sau khi cập nhật phiên bản này để tải đúng tệp cho lần sau.
- Tính năng chạy chữ (scrolling texts) giúp hiển thị các thông tin động như địa chỉ IP hay tin nhắn khởi động dễ đọc hơn nhiều.
- Thêm văn bản khởi động và thiết lập ban đầu.
- Khởi động nhanh hơn sau khi reboot.
- Thêm link hướng dẫn Telegram HowTo.
- Thêm “chế độ kiểm tra” trong mục "Maintenance" để test các chữ hiển thị thời gian nhanh hơn.
- Nhiều cải tiến nhỏ cho cổng cấu hình web.
- 05.01.2025: Script nạp ESP32 hiện đã có phiên bản cho macOS. Cảm ơn John (Rave Props) vì đã đóng góp bản này!
Các tính năng nổi bật:

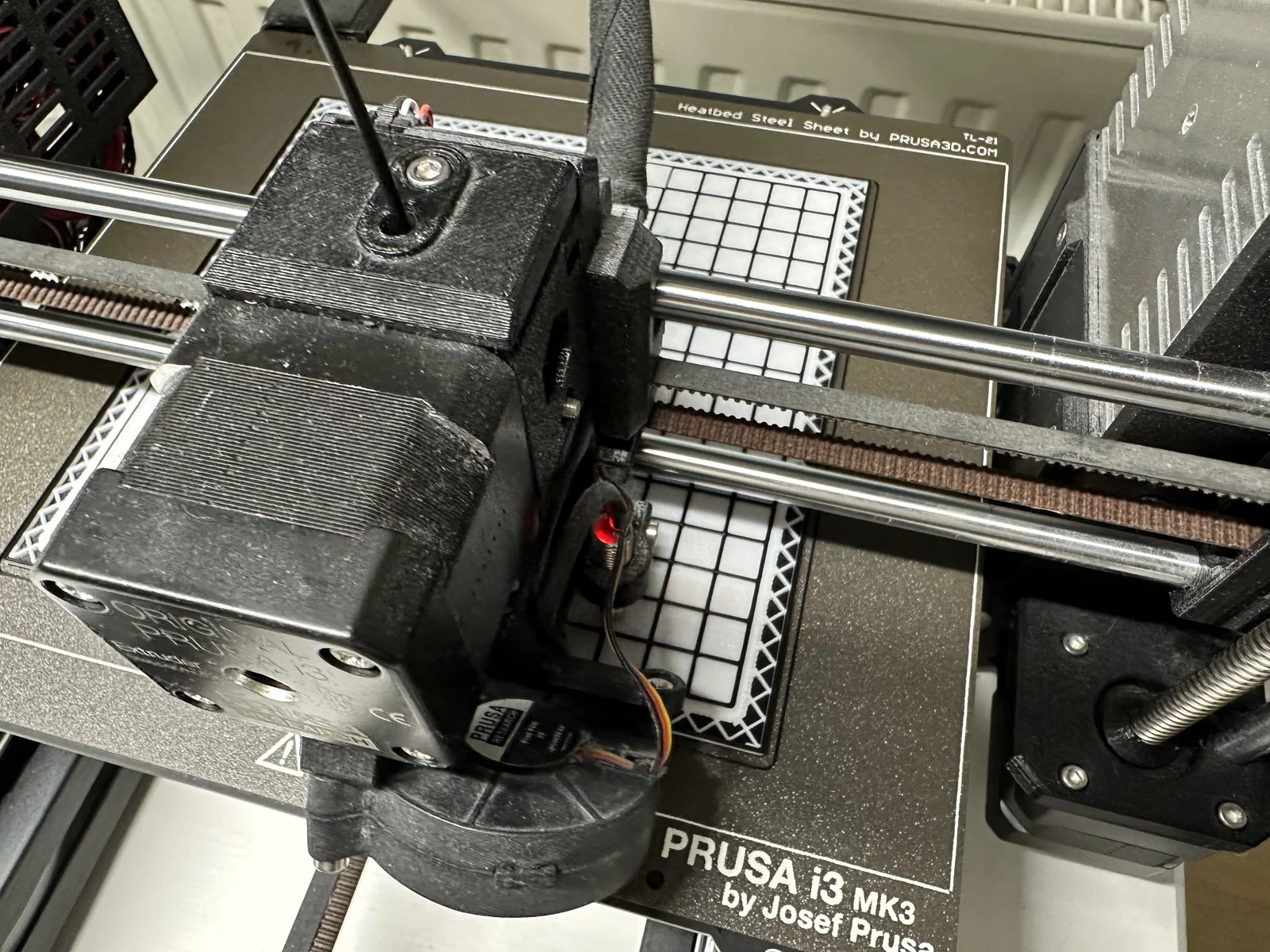

- Kích thước nhỏ gọn, vừa vặn trên máy in MK3S+ (200x200mm) hoặc thậm chí là Prusa MINI. Kích thước 175.5x175.5mm, dày 37.5mm (45.5mm nếu có thêm ốc vít).

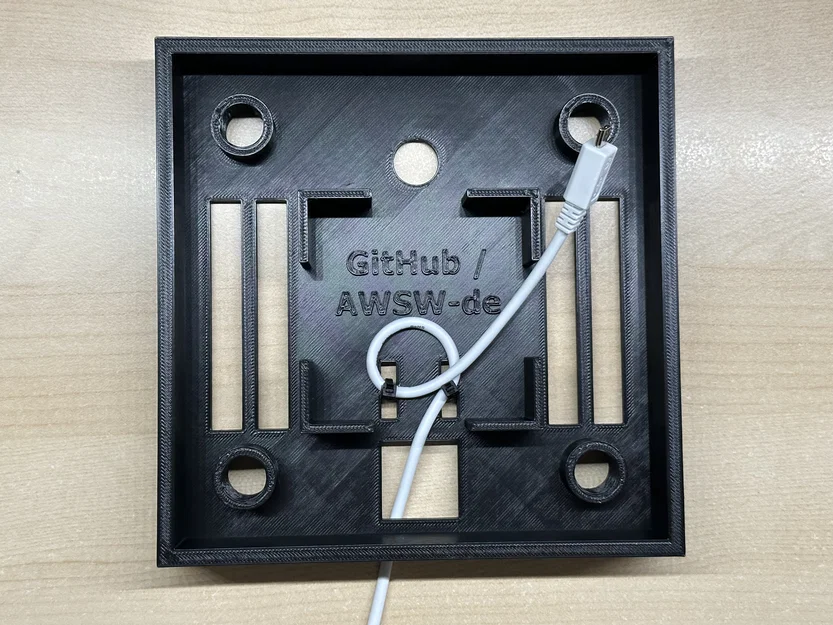

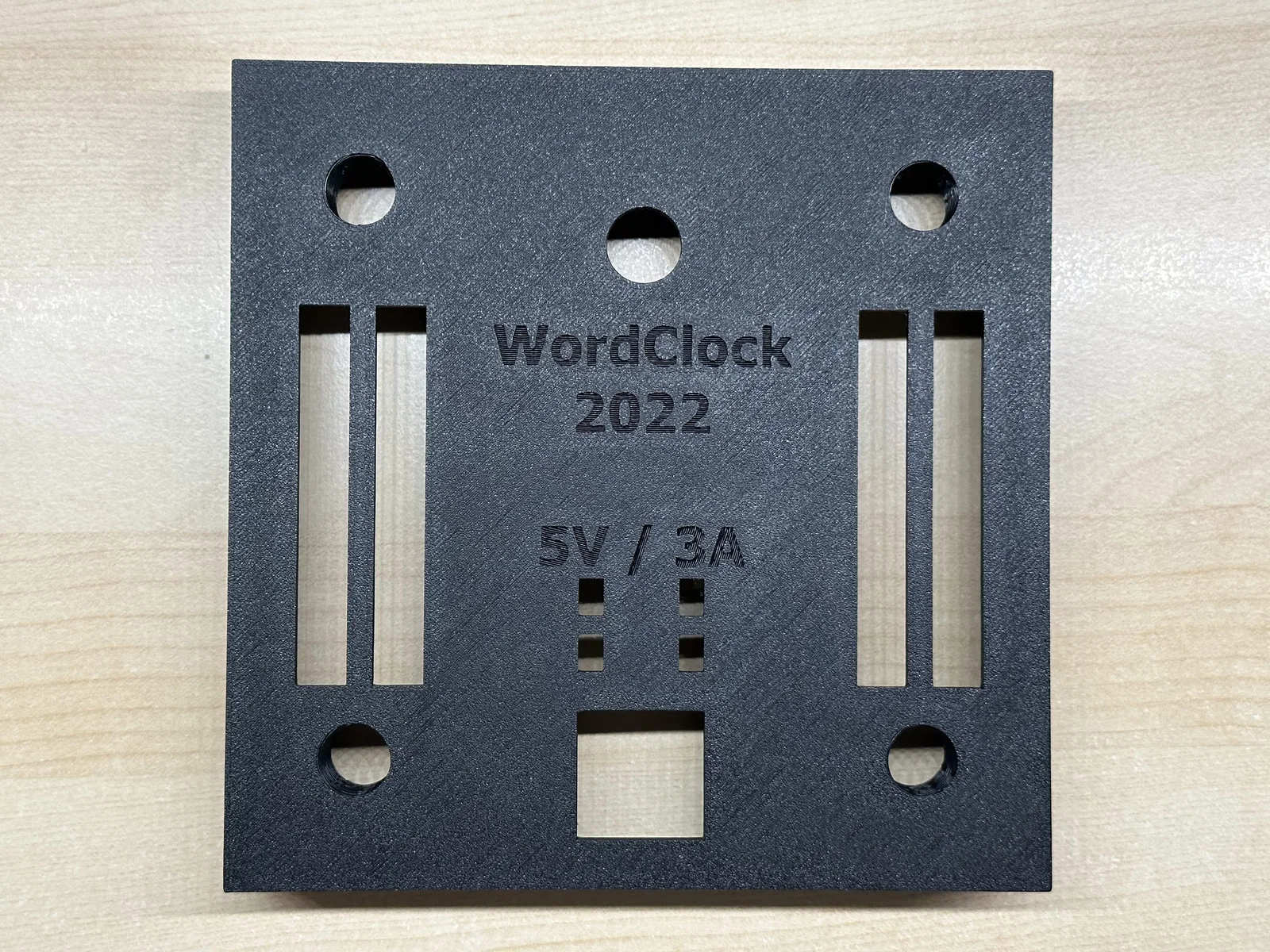

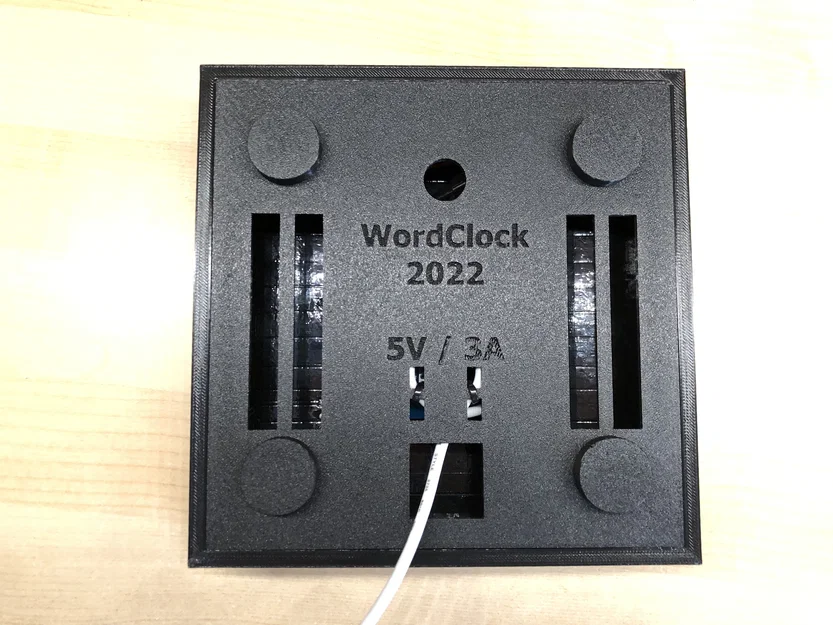

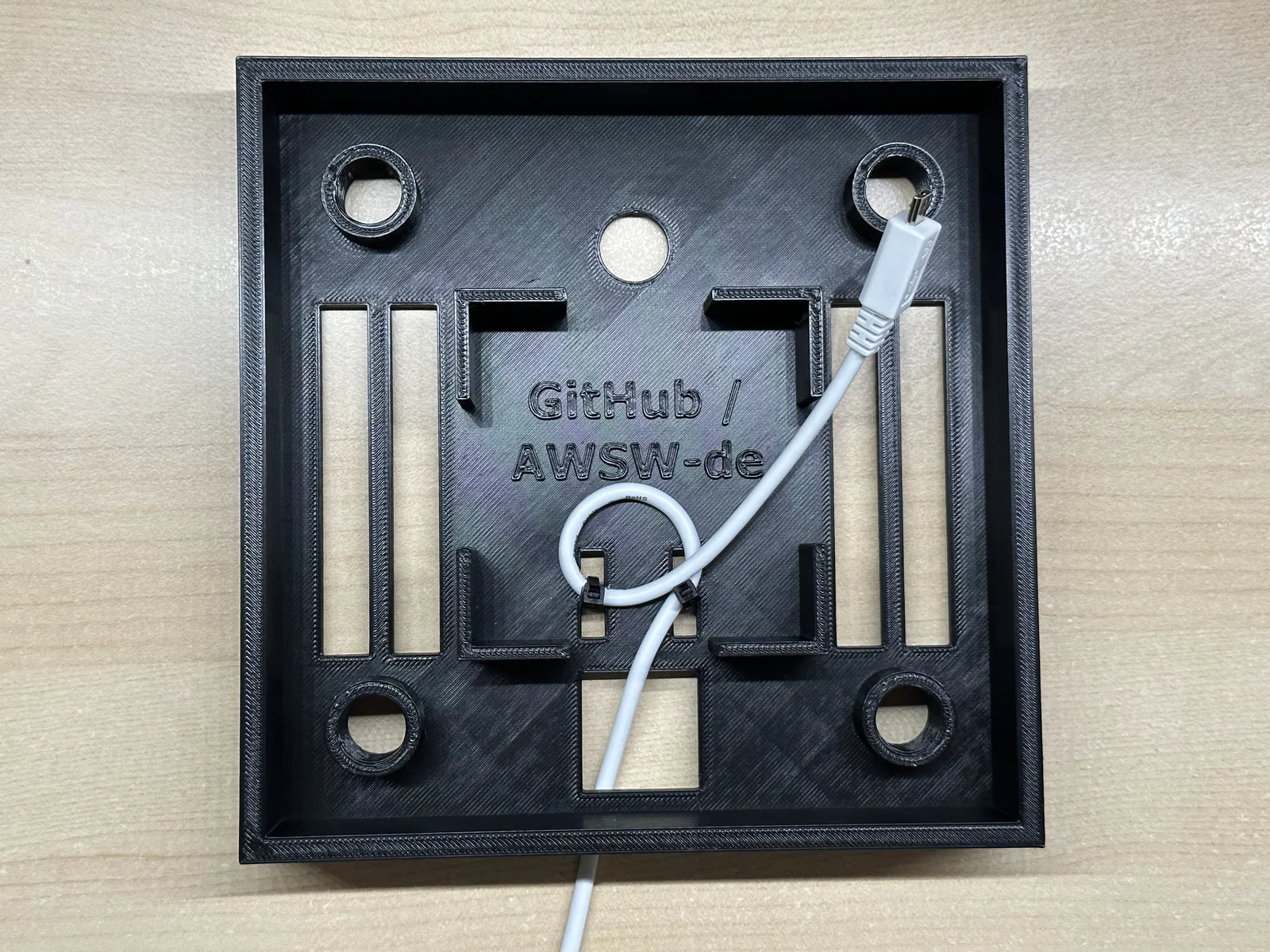

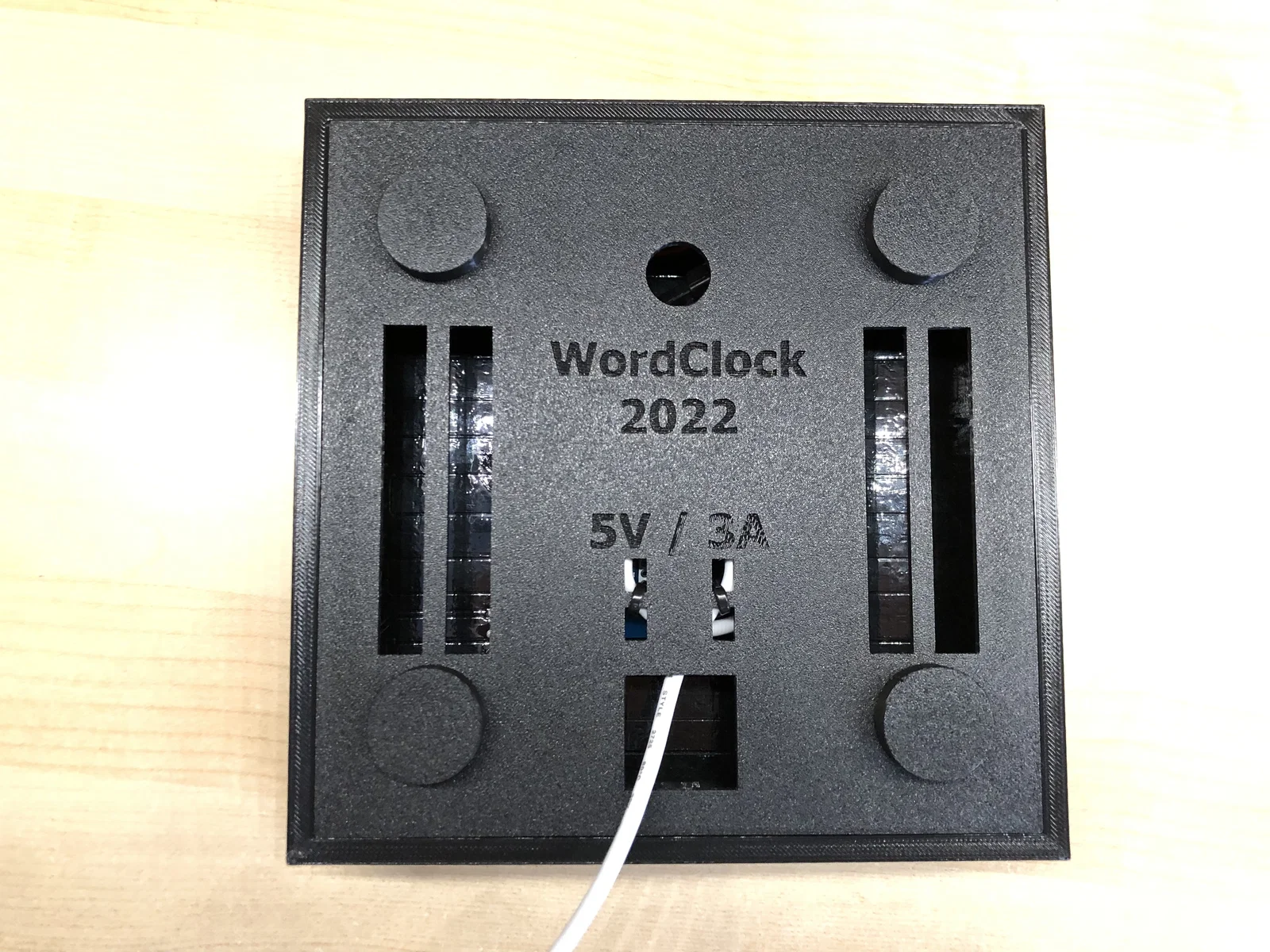

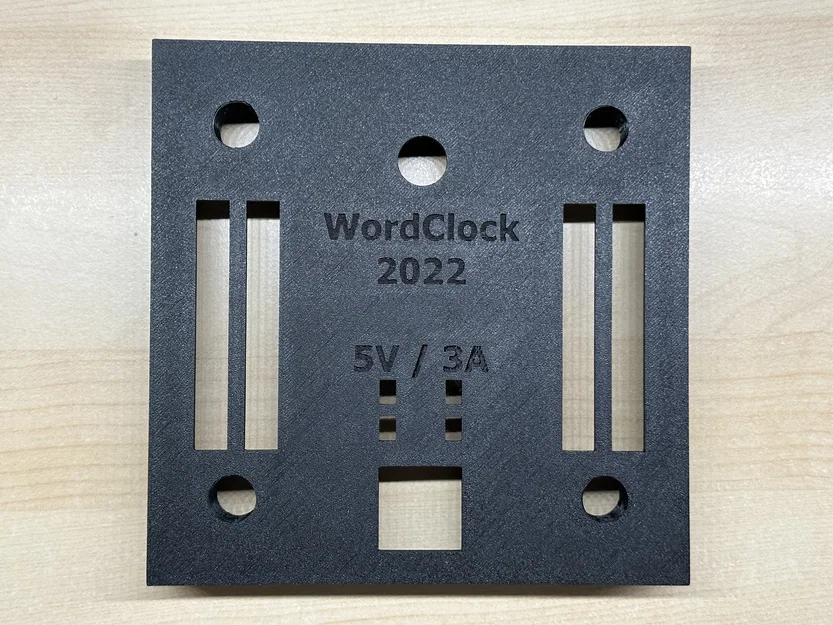

- Có thể để bàn hoặc treo tường. Ốc vít tạo khoảng cách với tường giúp đi dây nguồn thẳng và thông gió.

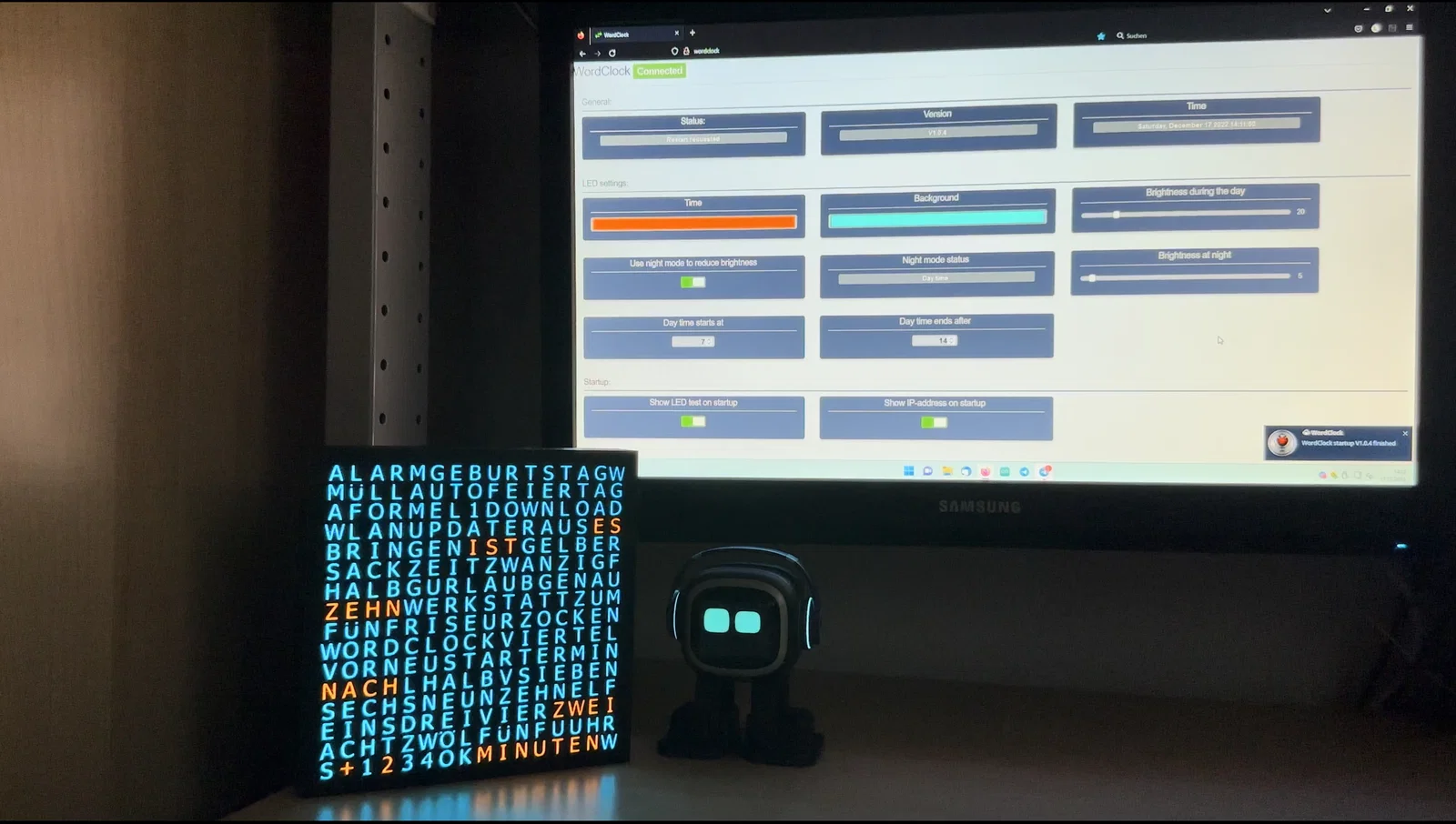

- Tích hợp giao diện web để điều khiển.

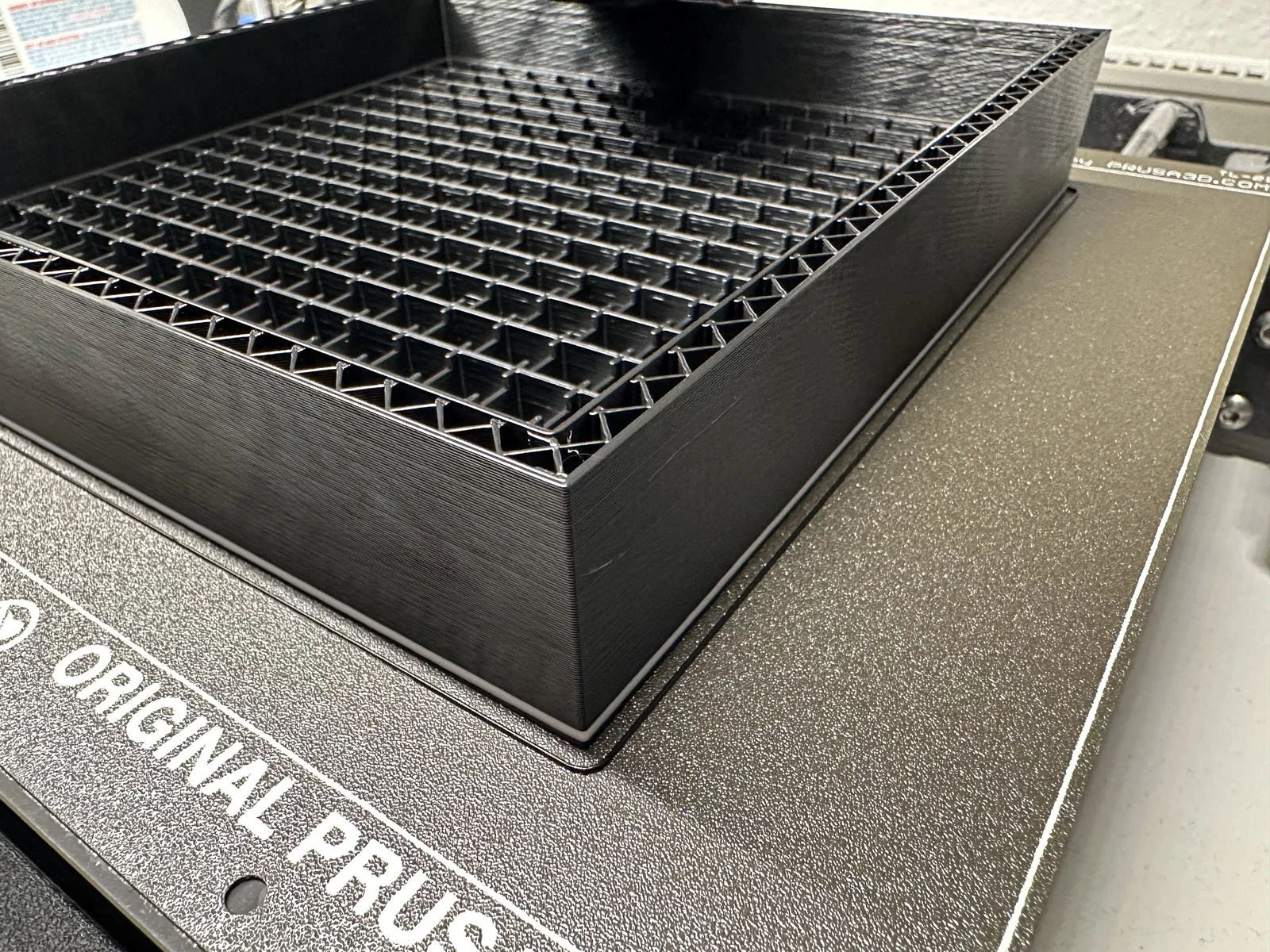

- Không cần support khi in.

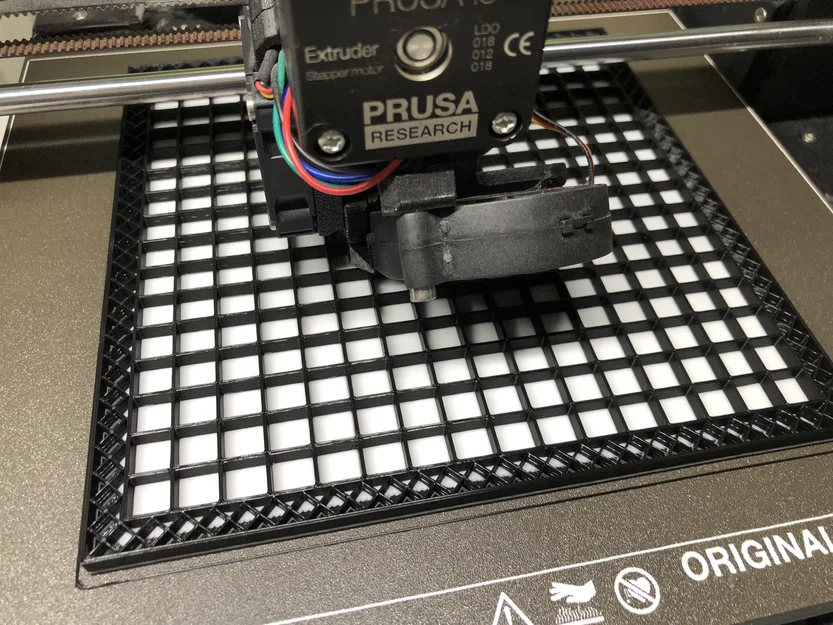

- Lớp khuếch tán ánh sáng được in 3D (thay đổi 2 màu), không cần cắt dán giấy.

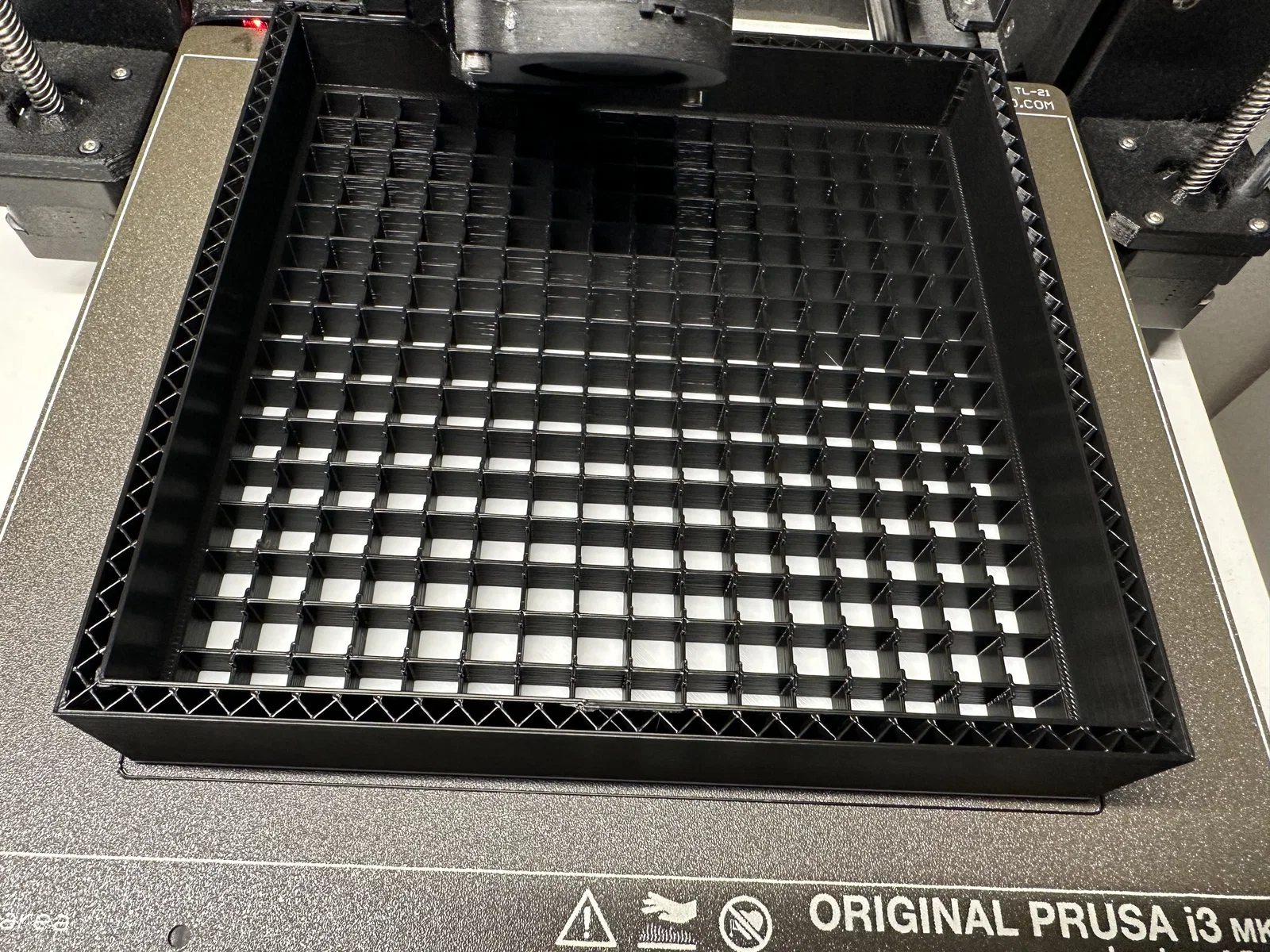

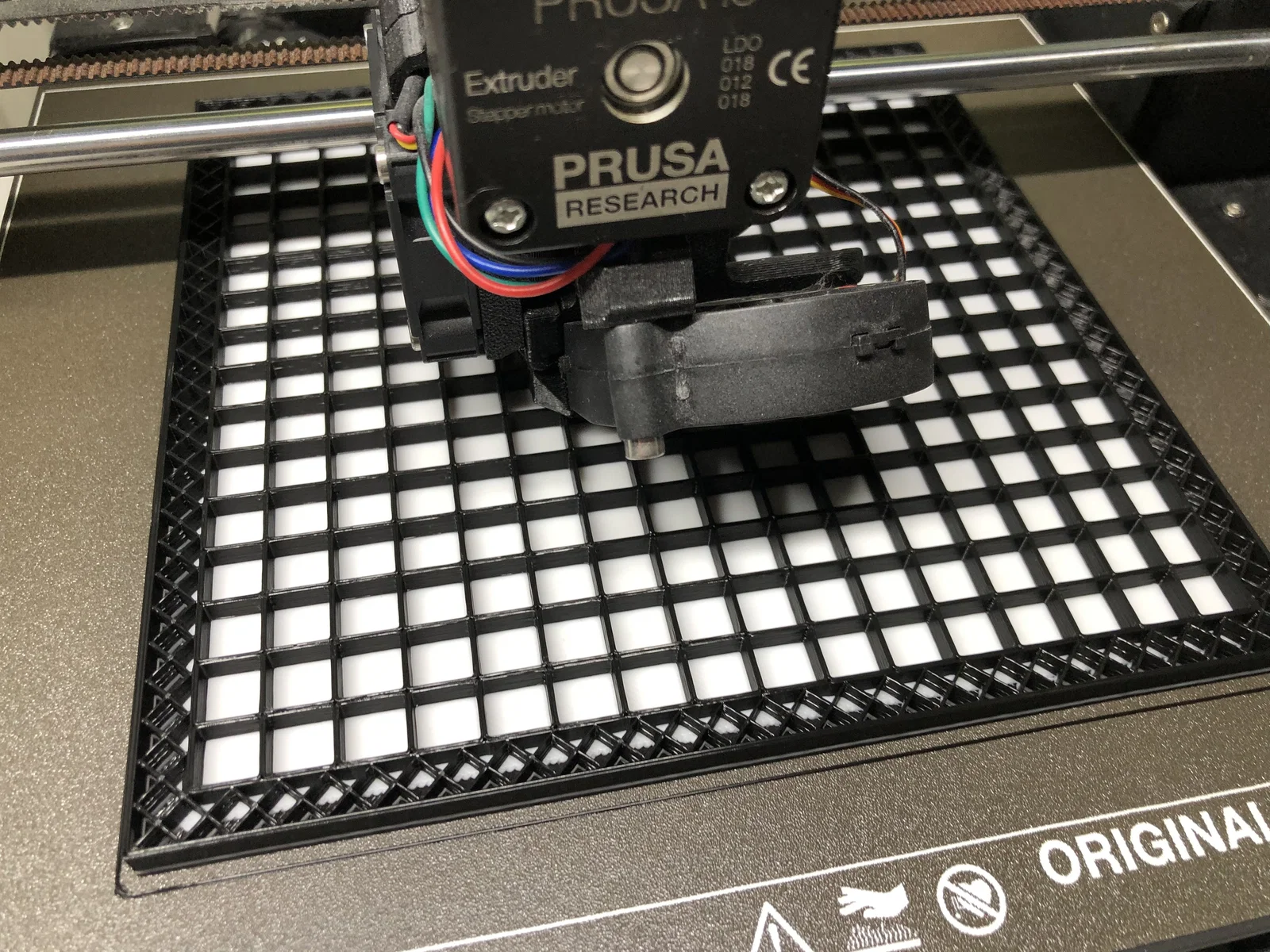

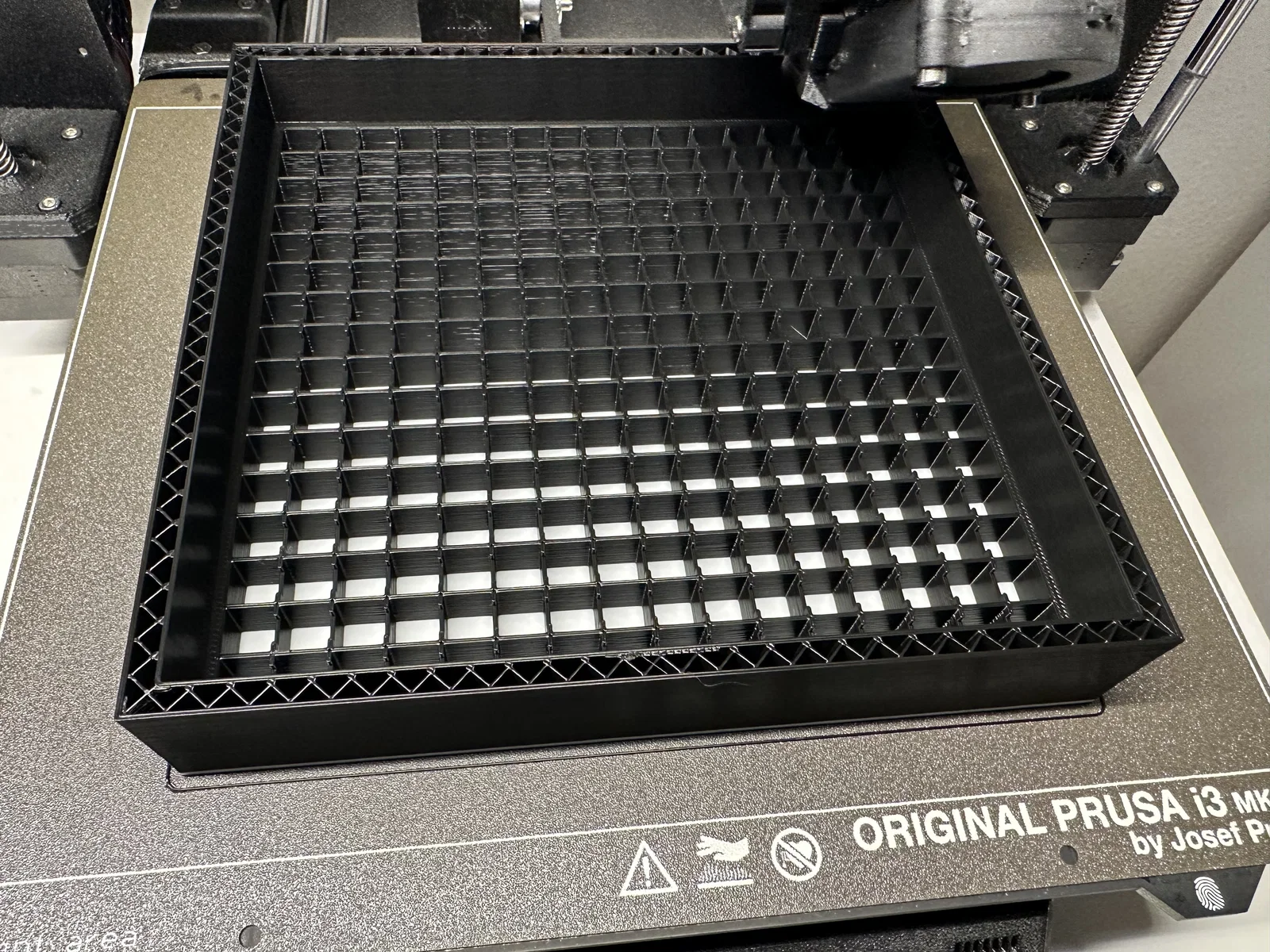

Lưu ý khi in:
- Không cần support hoặc brim.

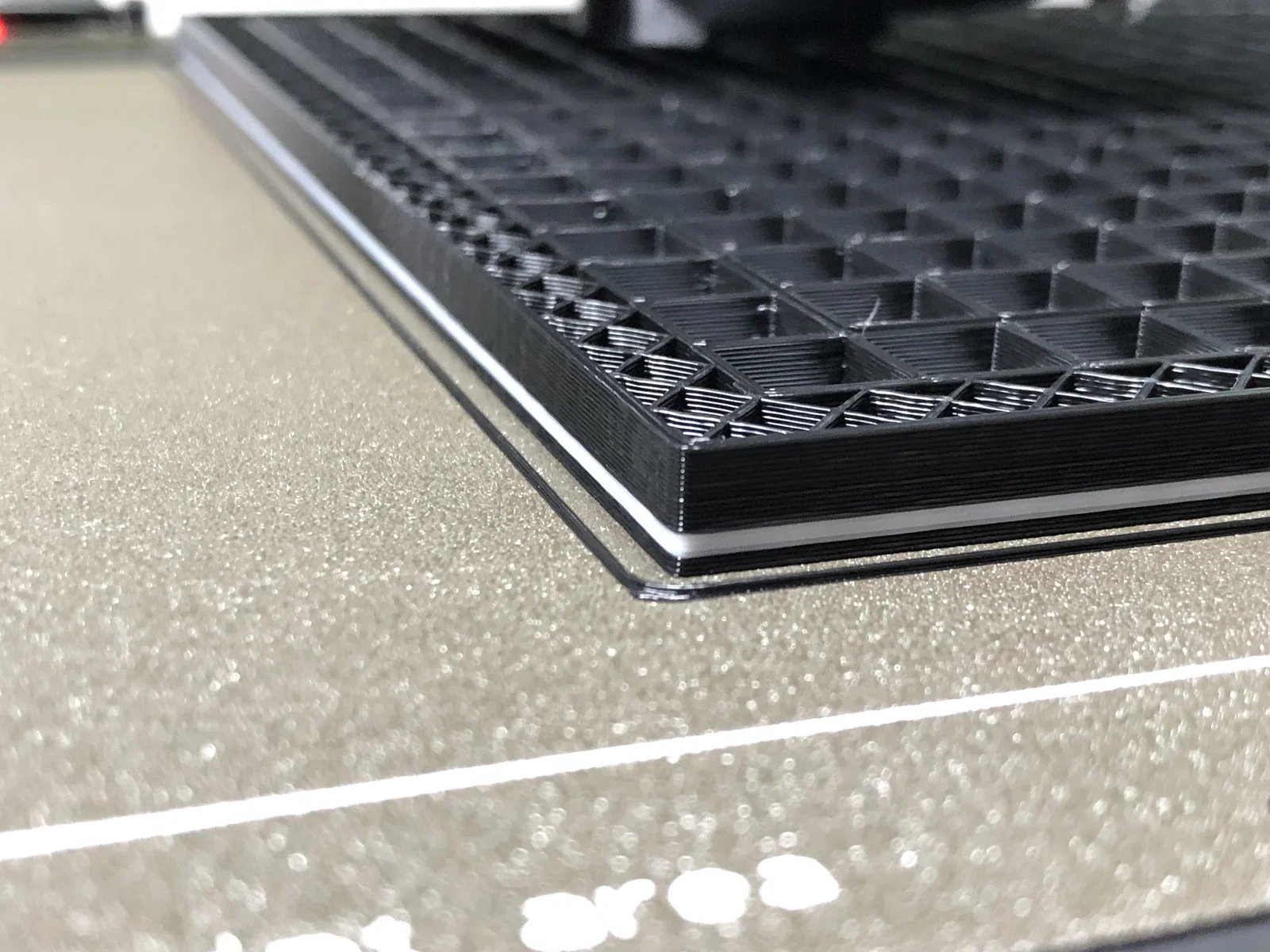

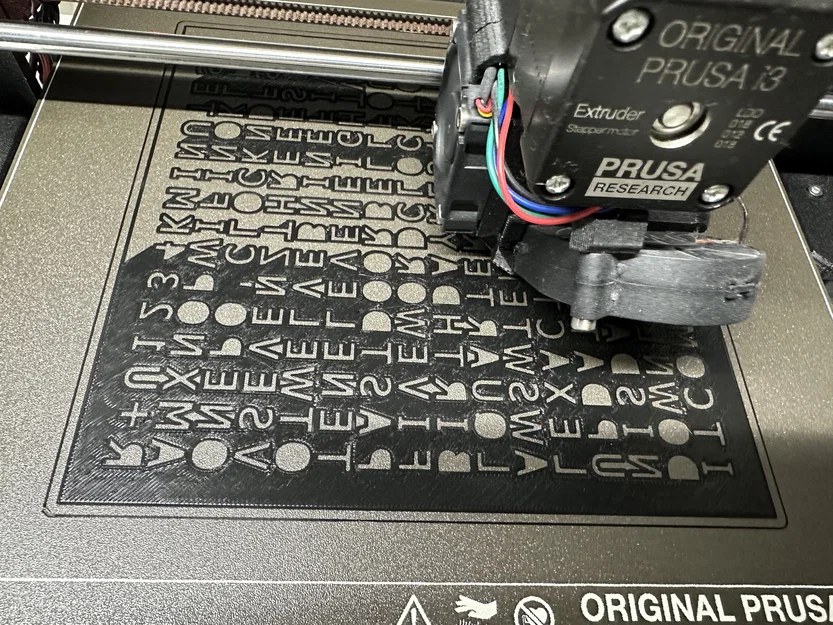

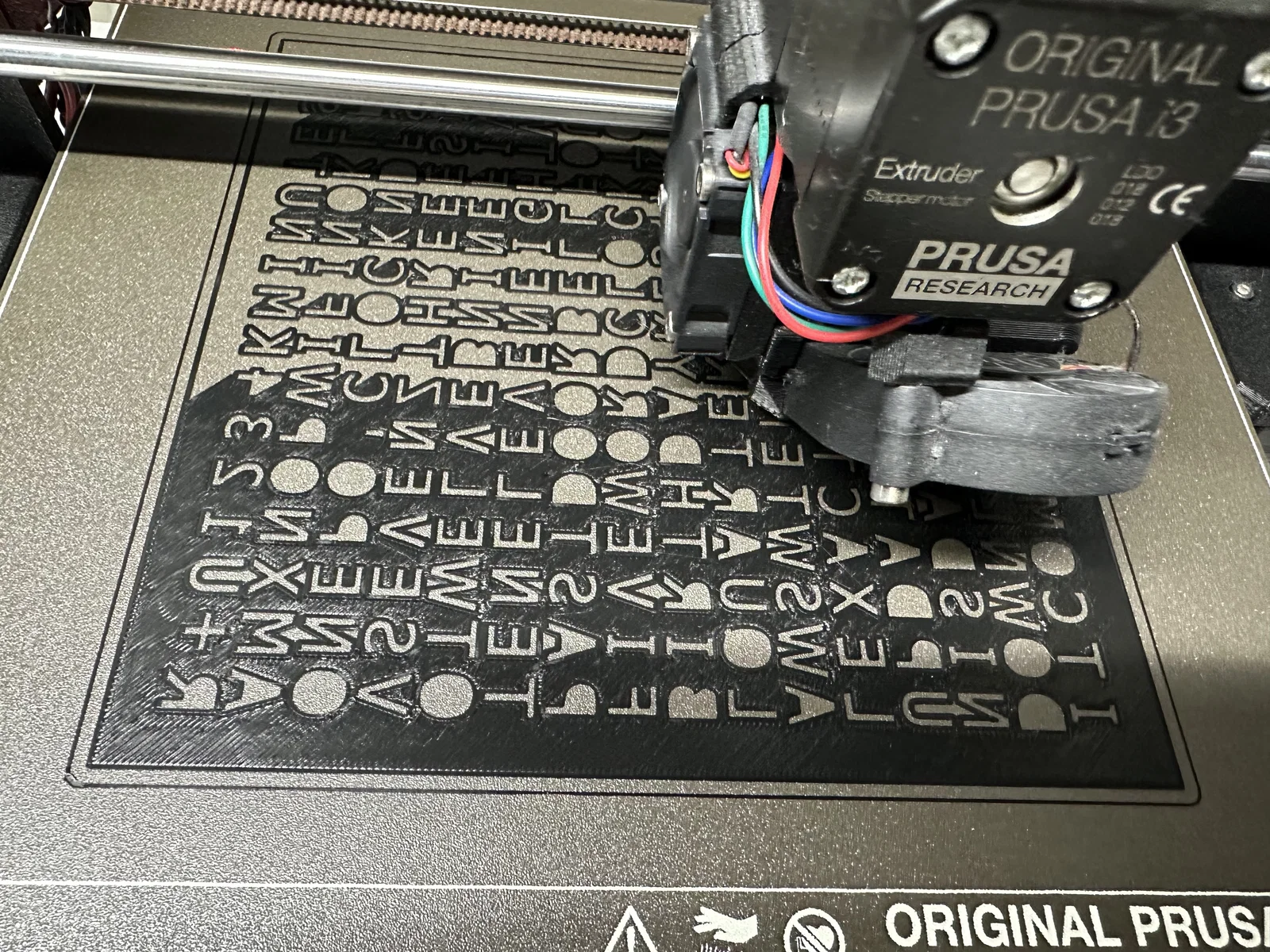

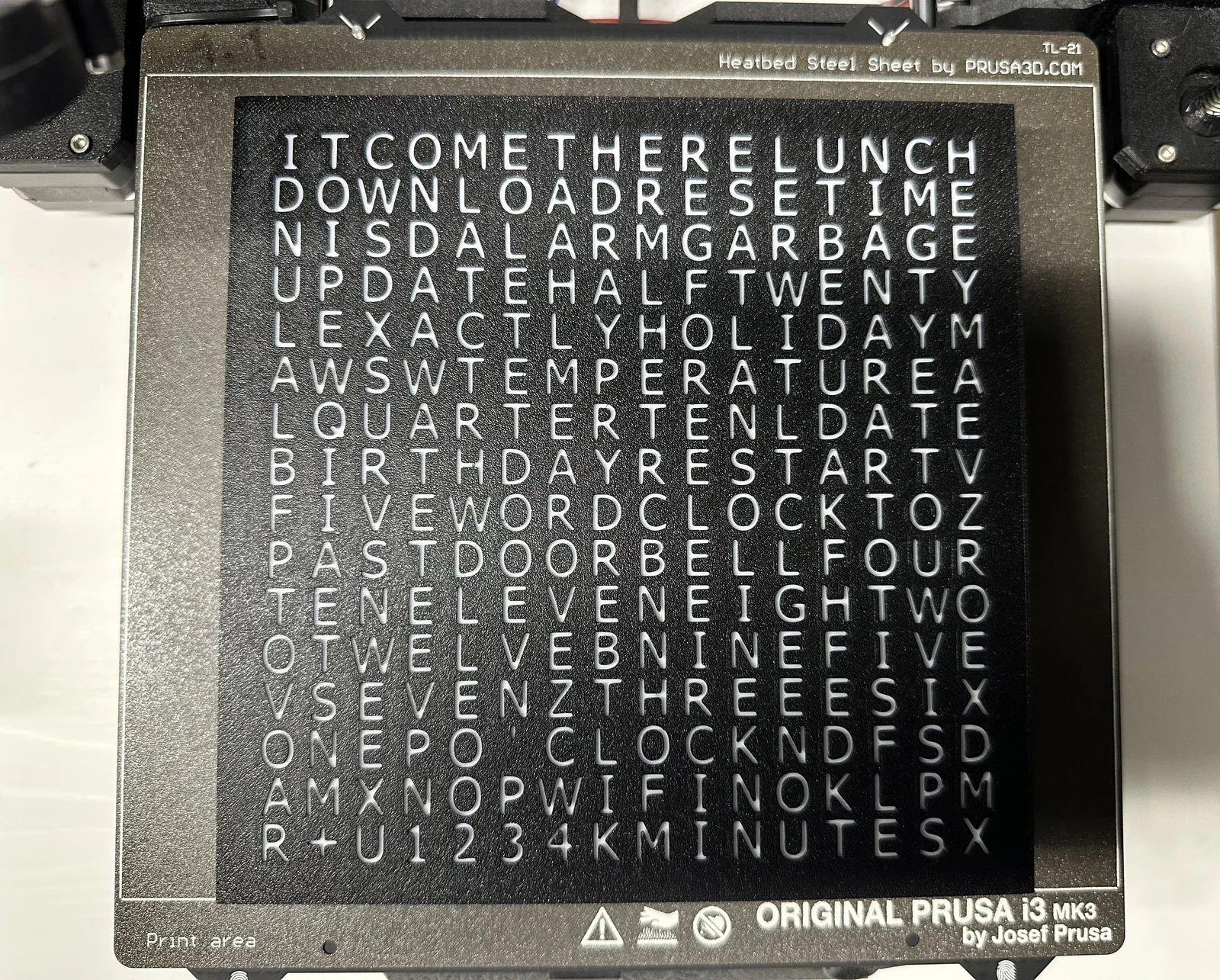

- Quan trọng: Phần "front" cần thay đổi 2 màu:
- Từ 0 đến 1.2mm: màu đen.
- Từ 1.2mm đến 2.4mm: màu trắng (bắt buộc).
- Từ 2.4mm trở lên: màu đen.

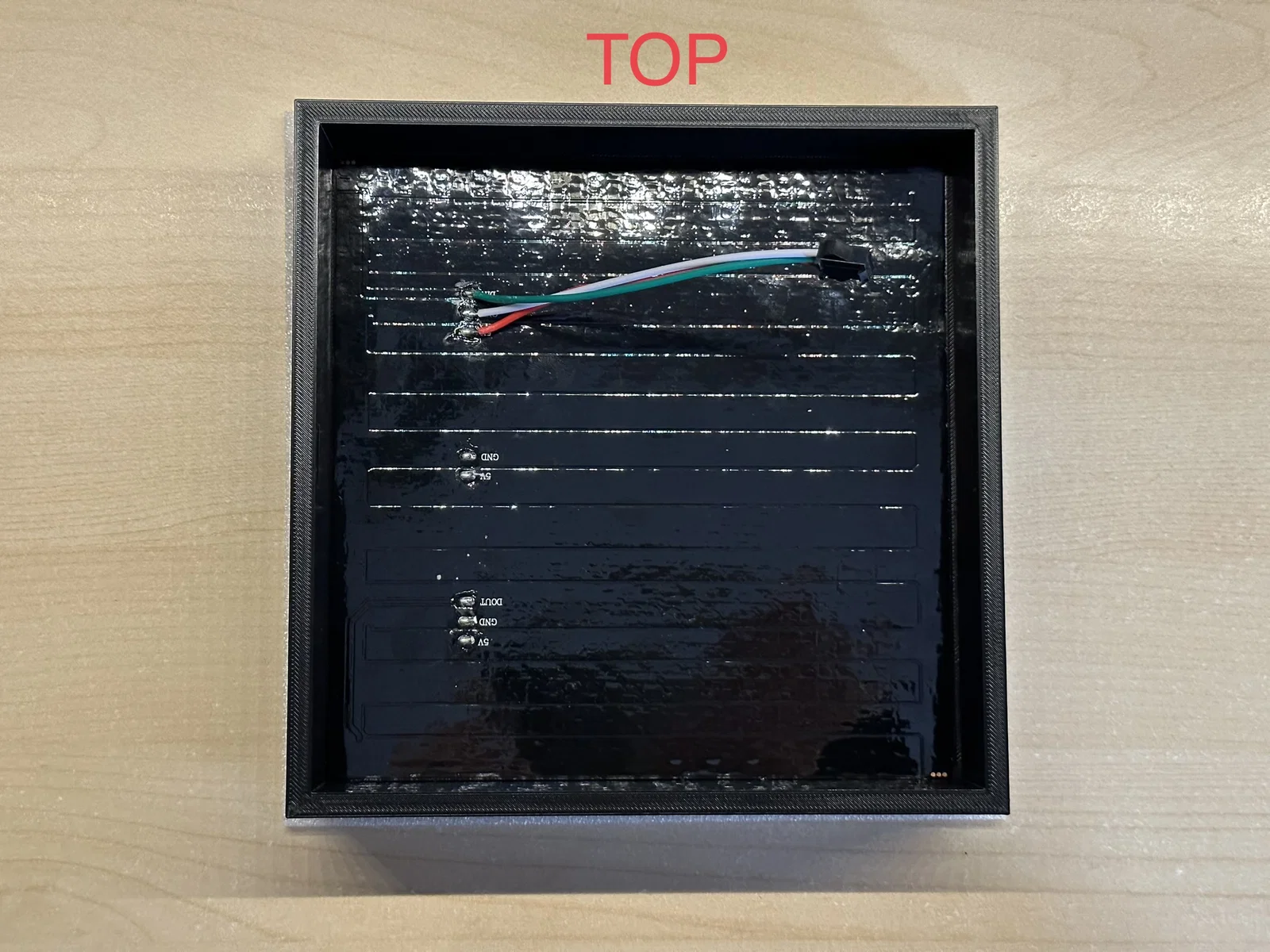

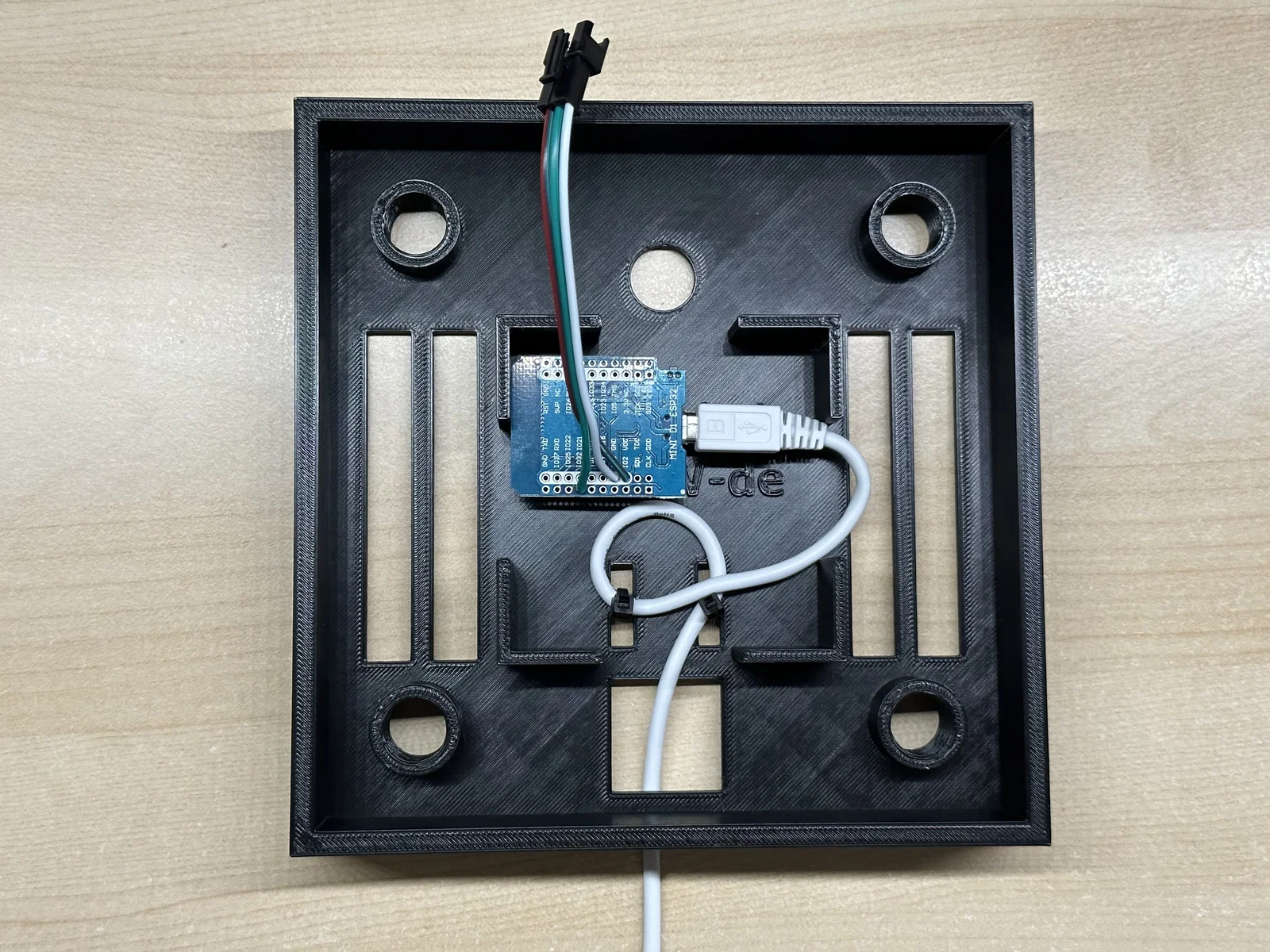

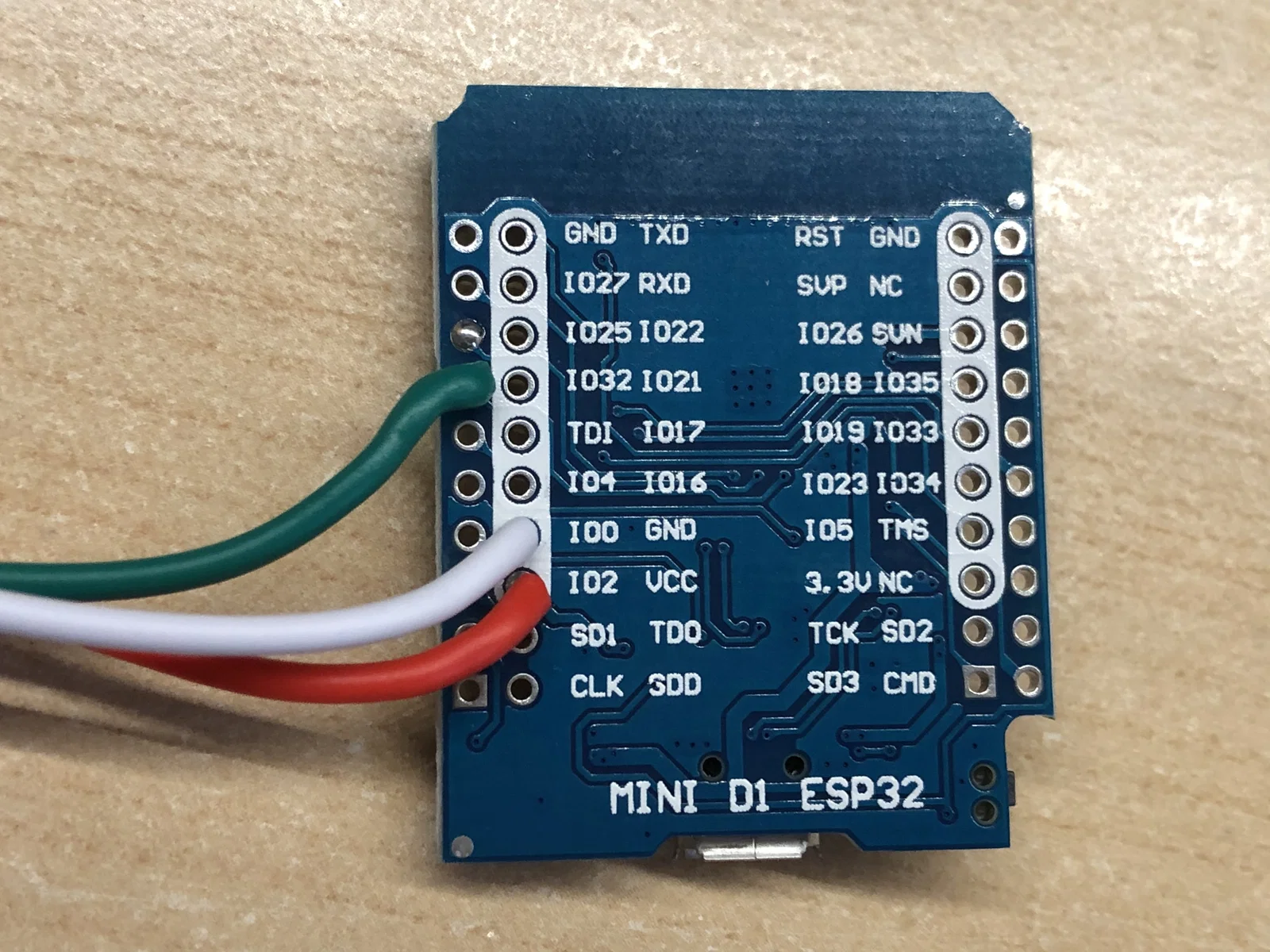

Sơ đồ đấu dây:
| ESP32 | LED matrix | Màu dây |
|---|---|---|
| VCC | 5V | Đỏ |
| GND | GND | Trắng |
| IO32 | DIN | Xanh lá |
Chúc các bạn in ấn vui vẻ! =)
