Nắp quạt Stealthburner cho BTT EBB SB2209 (RP2040)

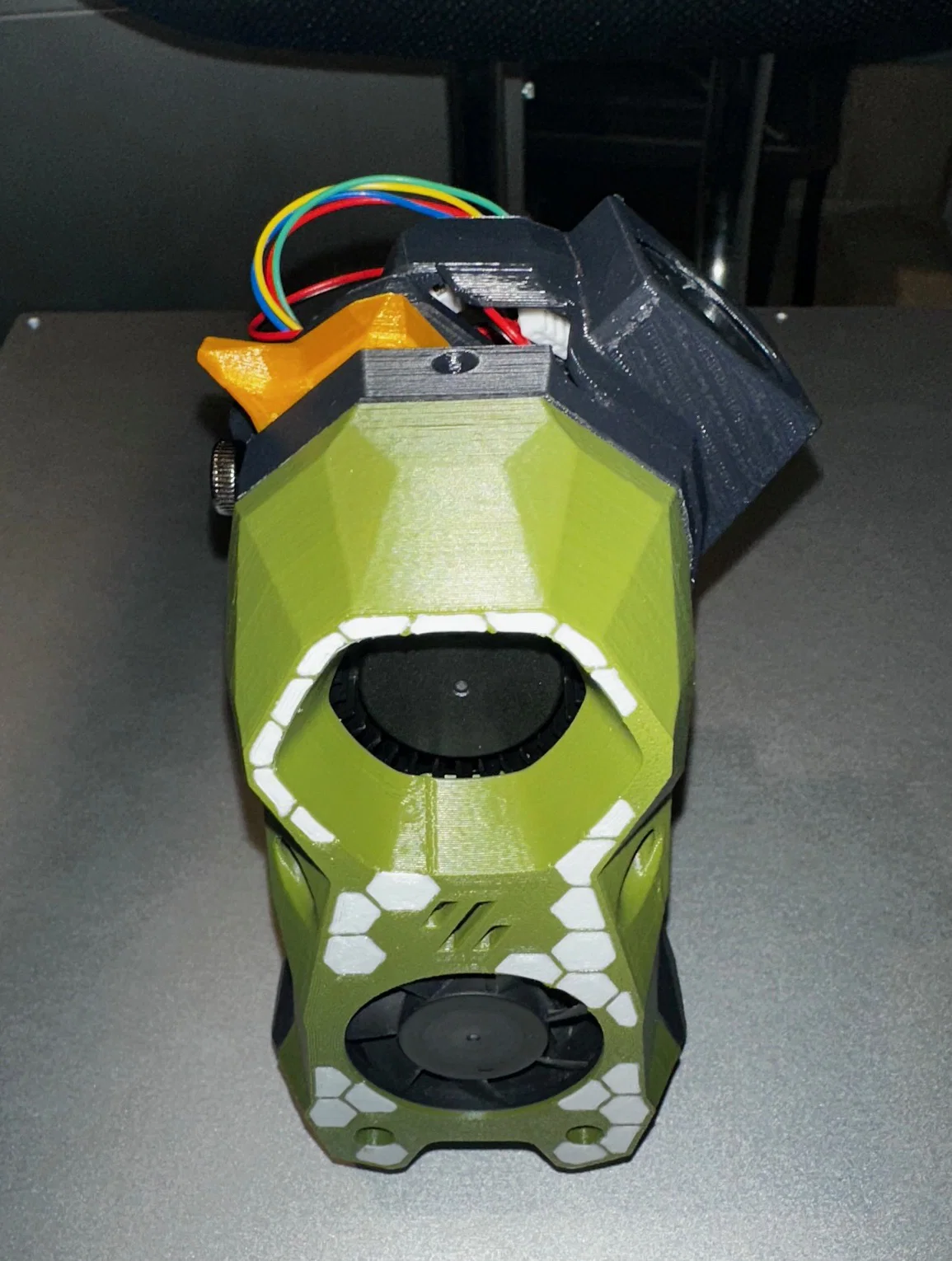

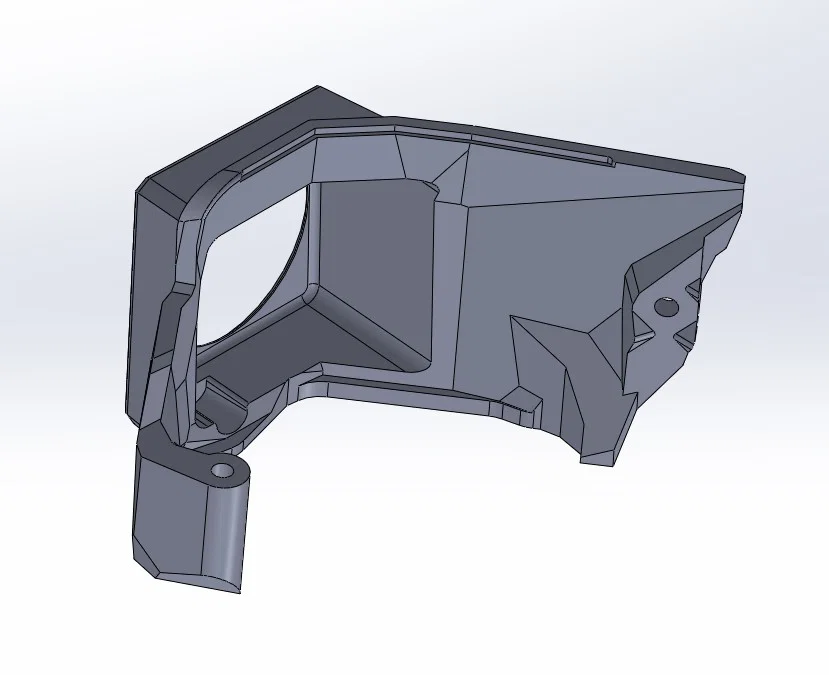

Nếu bạn đang dùng toolboard BTT SB2209, bạn sẽ cần in tấm motor plate Stealthburner của hãng vì nó có nhiều không gian hơn cho mạch. Vì vậy, họ đã thiết kế sẵn một chiếc nắp đậy vừa khít với tấm motor plate mới này. Mình muốn gắn thêm quạt vào nắp nên đã tự thiết kế ra món đồ này.

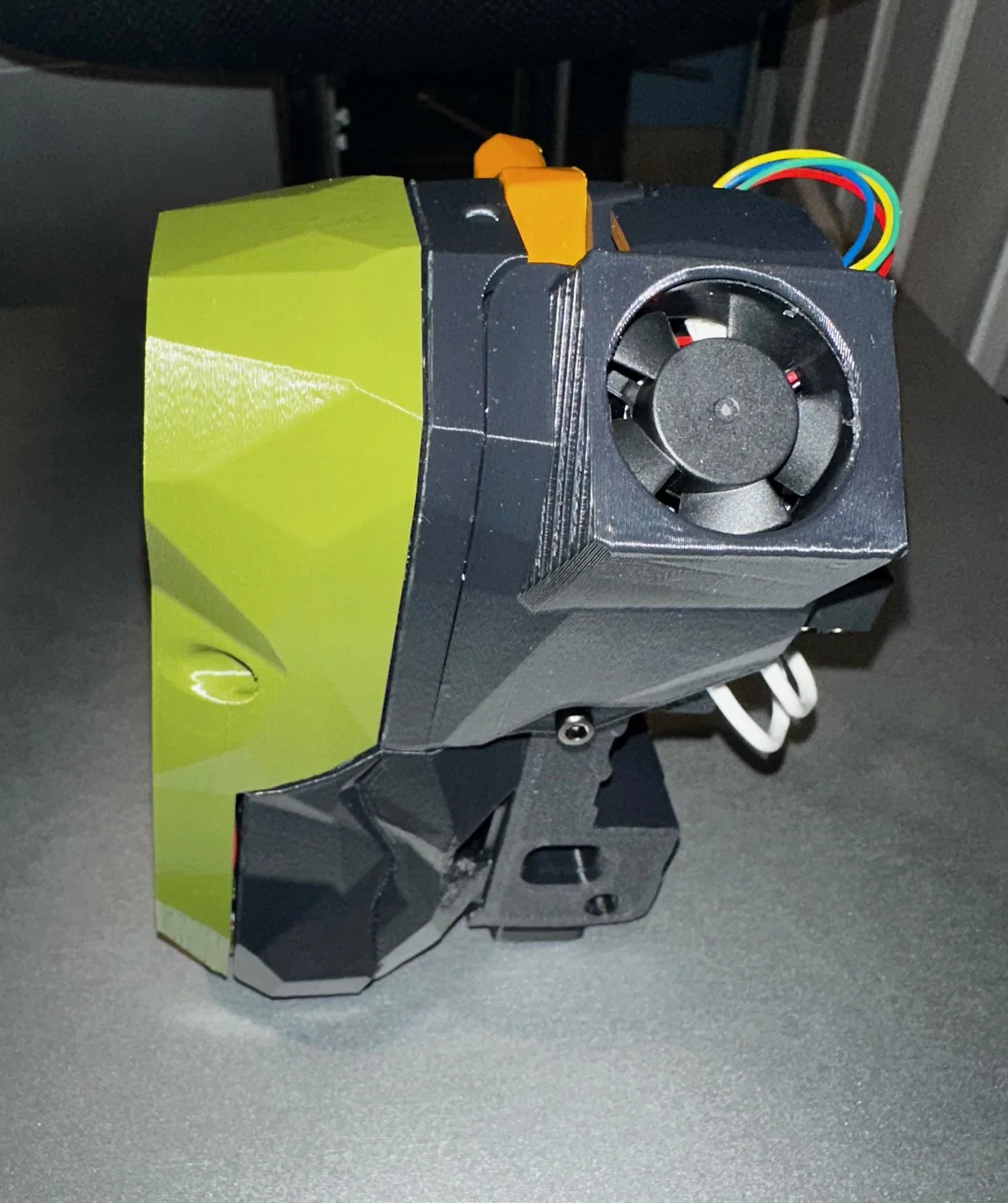

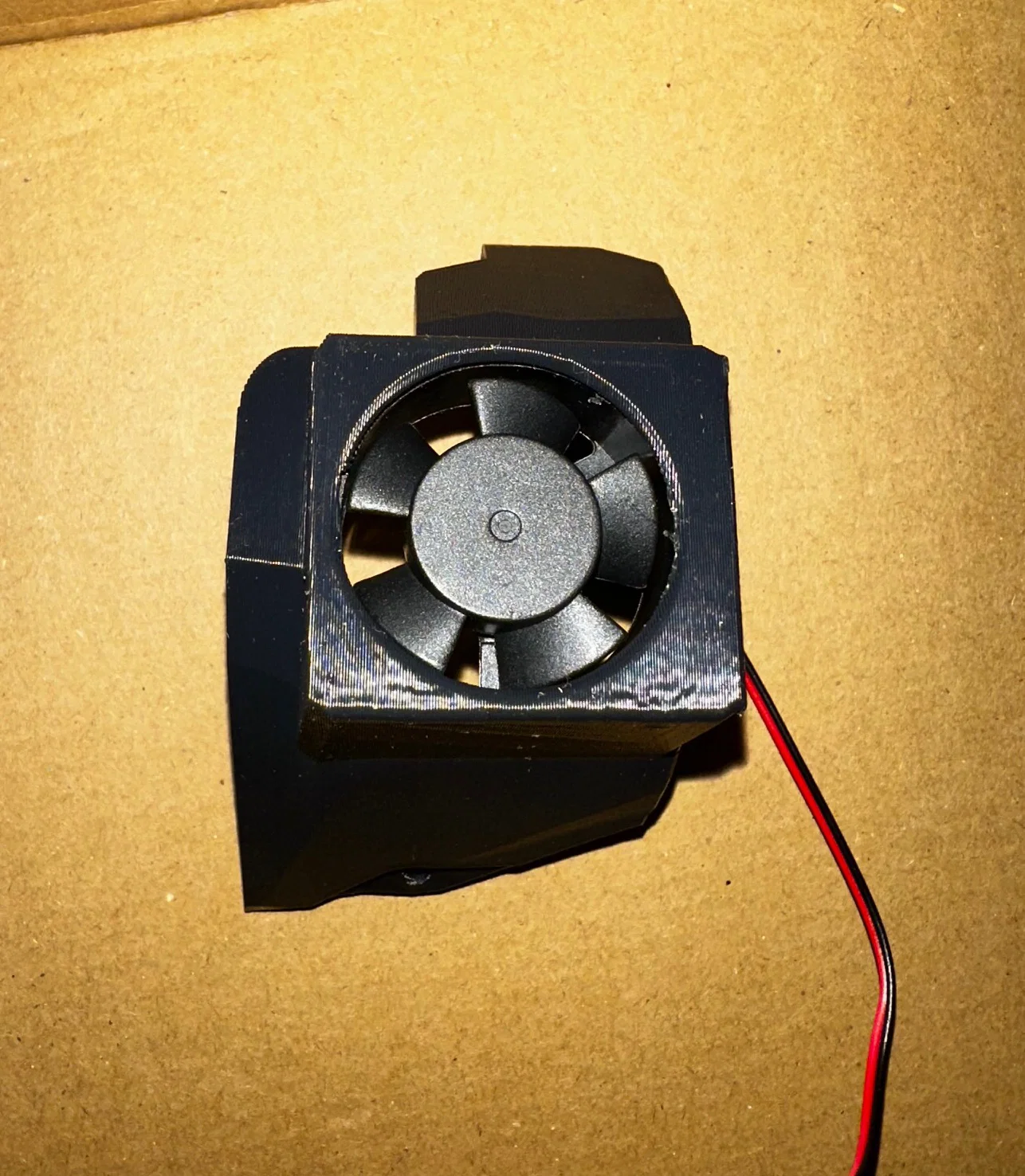

Như bạn thấy, nó lắp vừa quạt 3010. Khả năng cao là bạn sẽ cần dùng "một chút" support, tùy vào loại nhựa và độ tinh chỉnh máy in của bạn. Mình in bằng nhựa ASA, để quạt 30% cho các phần overhang và không cần dùng support mà kết quả vẫn rất ổn.

Quạt được lắp kiểu khớp nối (friction fit), không cần dùng ốc vít. BTT SB2209 cũng có sẵn cổng cắm quạt (nếu bạn không dùng cổng probe), bạn có thể cắm trực tiếp vào đó rồi cấu hình trong Klipper để quạt chạy theo nhiệt độ hotend.

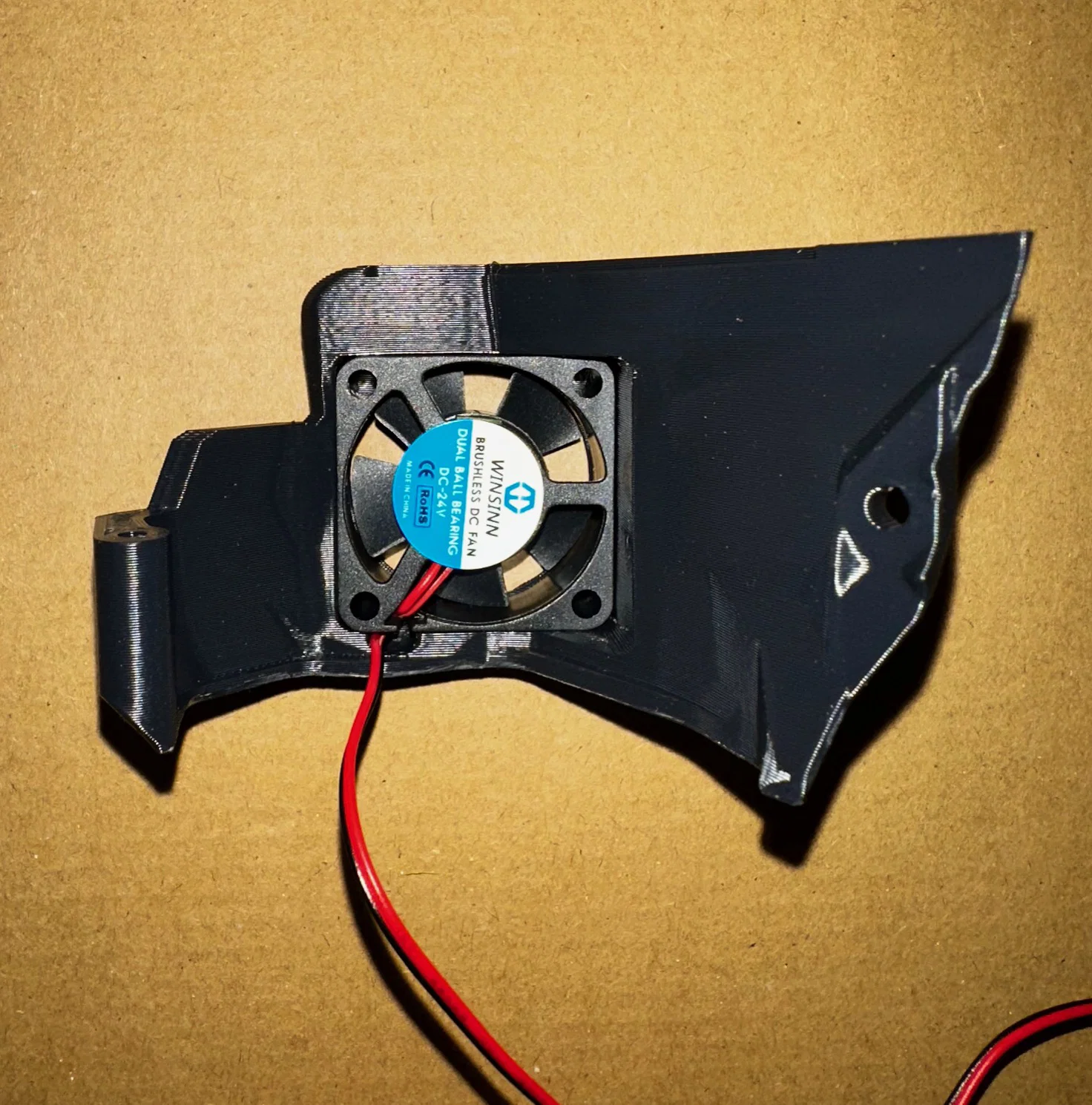

Bên trong có một khe nhỏ để bạn căn chỉnh hướng quạt, giúp tạo không gian cho dây nguồn mà không cần phải tháo dây ra khỏi bộ phận chống căng dây (strain relief).

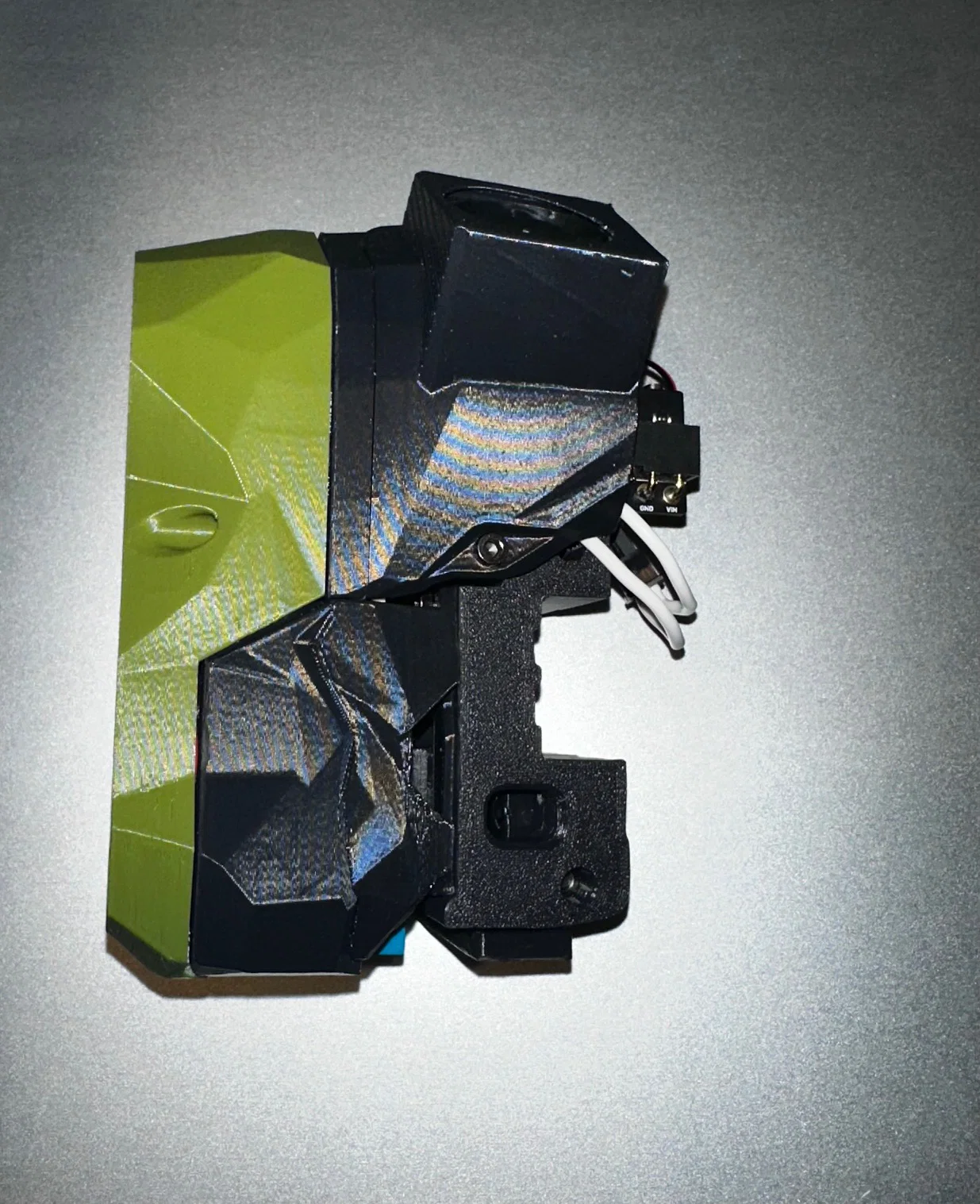

Nắp được thiết kế vát góc để thổi gió trực tiếp vào heatsink trên board 2209, đồng thời một phần luồng khí sẽ làm mát cho động cơ bước, giúp giữ mọi thứ luôn mát mẻ, đặc biệt là khi dùng máy in thùng kín.

Bạn cứ in theo thiết lập Voron thông thường là được, vì đây chỉ là nắp đậy nên không cần quá cầu kỳ về số lượng tường hay infill đâu nhé! :-)

Để đấu dây quạt vào 2209, bạn dùng chân gpio6 trên toolboard (tham khảo tài liệu hướng dẫn của BTT) và chỉnh jumper sang chế độ FAN. Dây dương (+) vào dương, dây âm (-) vào chân GPIO! Sau đó dùng đoạn config như bên dưới để điều khiển quạt:

[controller_fan toolhead] pin: EBBCan:gpio6 kick_start_time: 0.5 heater: extruder max_power: 1

Quạt sẽ tự bật khi heater extruder hoạt động... bạn hiểu ý mình rồi đó.

Hy vọng món này hữu ích cho các bác đang sử dụng toolboard xịn sò từ BTT!
