Thước dẫn góc vuông cho ray cưa Milescraft

Mặc dù hiện nay có rất nhiều loại thước dẫn góc vuông cho các dòng ray cưa đĩa phổ biến và đắt tiền (như Festool, Makita, Wen, Powertec, v.v.), nhưng tôi lại muốn một loại thước dẫn vuông góc cho ray cưa Milescraft giá rẻ hơn mà tìm mãi không thấy có sẵn. Vì vậy, tôi đã tự thiết kế nó.

ĐẶC ĐIỂM NỔI BẬT

- Độ vuông góc hoàn hảo: Mặc dù khi in ra đã rất chuẩn, nhưng bạn vẫn có thể sử dụng khe cắm đai ốc và lỗ bắt bu lông tích hợp sẵn để lắp thêm đai ốc khóa/không khóa và bu lông ¼-20 giúp tinh chỉnh độ vuông góc hoặc gắn thêm cữ phụ. Các lỗ nhỏ bên dưới khe đai ốc cho phép bạn dùng lục giác để đẩy đai ốc ra ngoài nếu cần thay đổi.

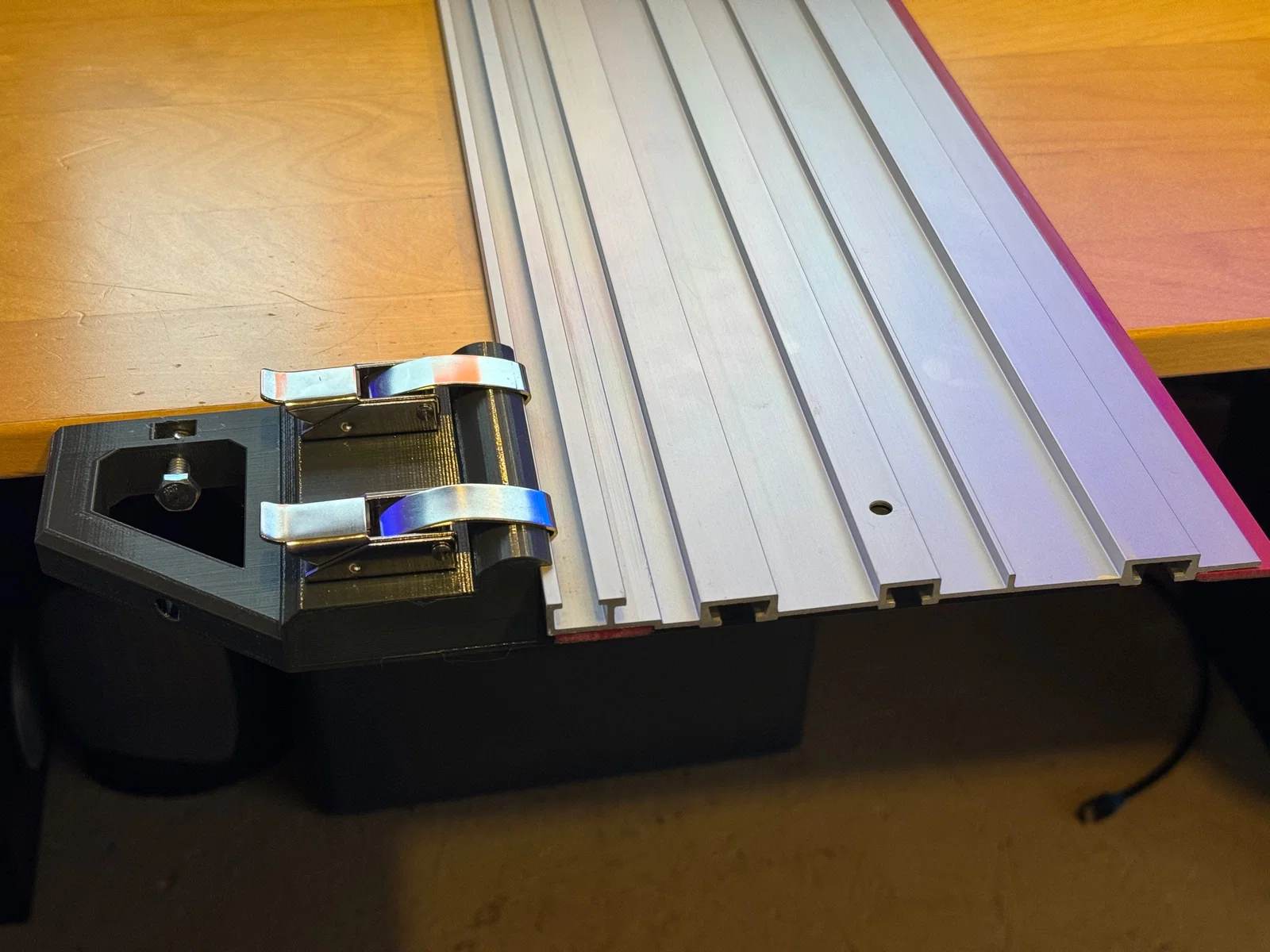

- Chính xác và dễ tinh chỉnh: Thiết kế này kéo chặt t-track vào bề mặt dẫn hướng khi bạn khóa chốt, giúp đường cắt luôn chính xác, đồng nhất và vuông góc. Với những người cần độ chính xác cực cao, các lỗ bắt vít tích hợp sẵn cho phép bạn thiết lập "cố định" độ vuông sau khi đã cân chỉnh.

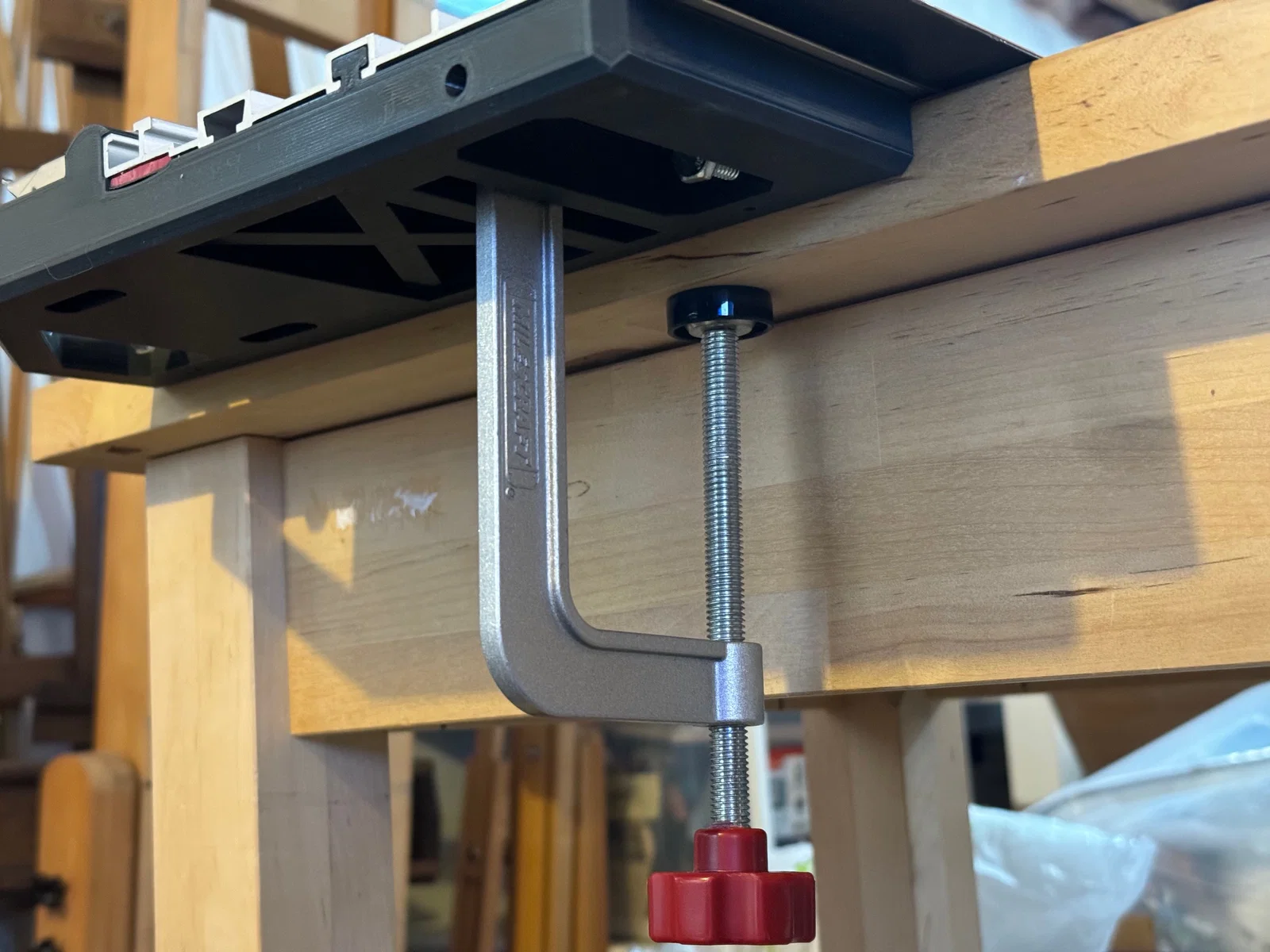

- Có thể kẹp được: Khe rãnh tích hợp cho phép bạn sử dụng kẹp t-track của Milescraft để cố định ray vào phôi gỗ trong khi đang sử dụng thước dẫn.

- Dễ in: Vừa với bàn in MK4/MK3. In theo chiều dọc với cài đặt support mặc định.

- Dễ điều chỉnh: Bao gồm các tính năng thông minh như lỗ thoát cho tua vít để chỉnh bu lông đầu bake, khe trượt giúp chốt khóa khít hơn và không gian tích hợp để dùng cờ lê lục giác.

- Độ bền cao: Các thanh đỡ dày và cấu trúc gia cố giúp sản phẩm cứng cáp và giữ được độ vuông góc tốt.

TỆP TIN ĐI KÈM

Tôi đã đính kèm các tệp .3mf, .obj và tệp .stp để bạn có thể chỉnh sửa trong phần mềm CAD (ví dụ: Fusion360). Tôi cũng gửi kèm tệp dự án PrusaSlicer đã thiết lập sẵn hướng in, cài đặt support, v.v. Cuối cùng, có thêm phiên bản "Looser Tolerances" (dung sai lỏng hơn) cho các phần gắn vào t-track nếu máy in của bạn phù hợp với loại đó hơn.

CÀI ĐẶT MÁY IN

Xem tệp dự án PrusaSlicer đính kèm để biết chi tiết:

• In bằng nhựa PETG với cài đặt mặc định "Prusament PETG"
• Chiều cao lớp 0.2mm, chọn preset Structural
• Tôi in với 50% infill và 4 lớp thành (perimeters) để tăng độ bền và độ cứng
• Bật support, sử dụng cài đặt mặc định của PrusaSlicer với kiểu painted-on supports
• Tôi khuyên bạn nên in đứng (để bề mặt chuẩn vuông góc chạm vào bàn in) nhằm đảm bảo độ khớp chính xác cho các chi tiết nằm trong rãnh t-track
• Bạn sẽ cần xoay chi tiết khoảng 45-50 độ để vừa với bàn in của MK4/MK3
• Góc infill 50 độ giúp phần infill và bề mặt in sạch đẹp hơn

LẮP RÁP

• Gỡ bỏ support sau khi in

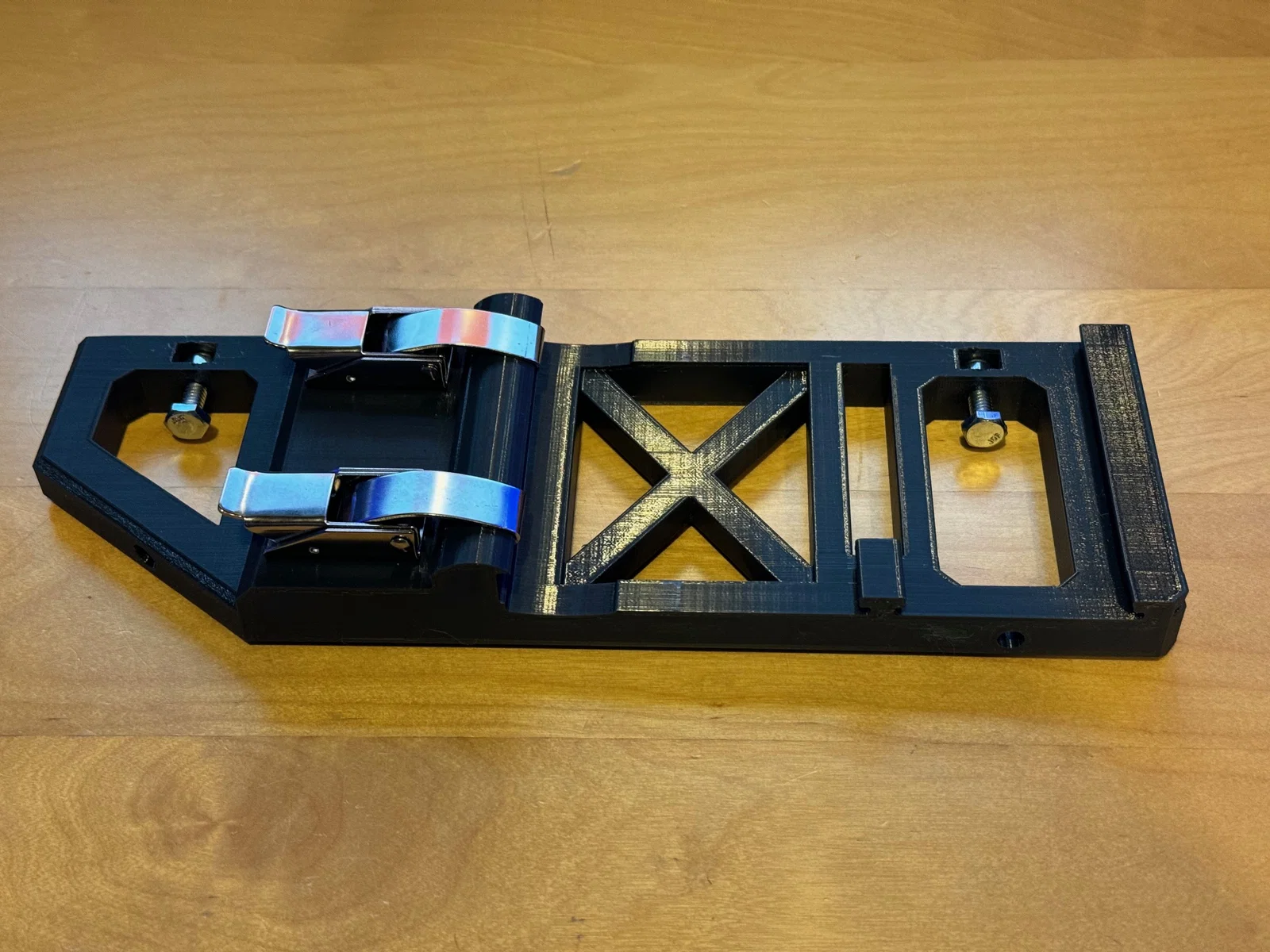

• Gắn các chốt khóa (tôi dùng loại này từ Amazon) bằng vít M4x20mm, long đền và đai ốc. Bạn có thể dùng vít M4x25mm nếu muốn thoải mái hơn. Luồn bu lông M4 ngược từ dưới lên để đầu bu lông nhô lên trên. Đưa đầu vít M4 vào lỗ trên đế chốt, siết đai ốc lại bằng kìm giữ đai ốc và dùng lục giác 3mm để siết vít M4.
• Trượt chốt khóa qua lại trong rãnh để đảm bảo độ khít khi khóa vào t-track, sau đó siết chặt mọi thứ.

Cách tinh chỉnh độ vuông góc:

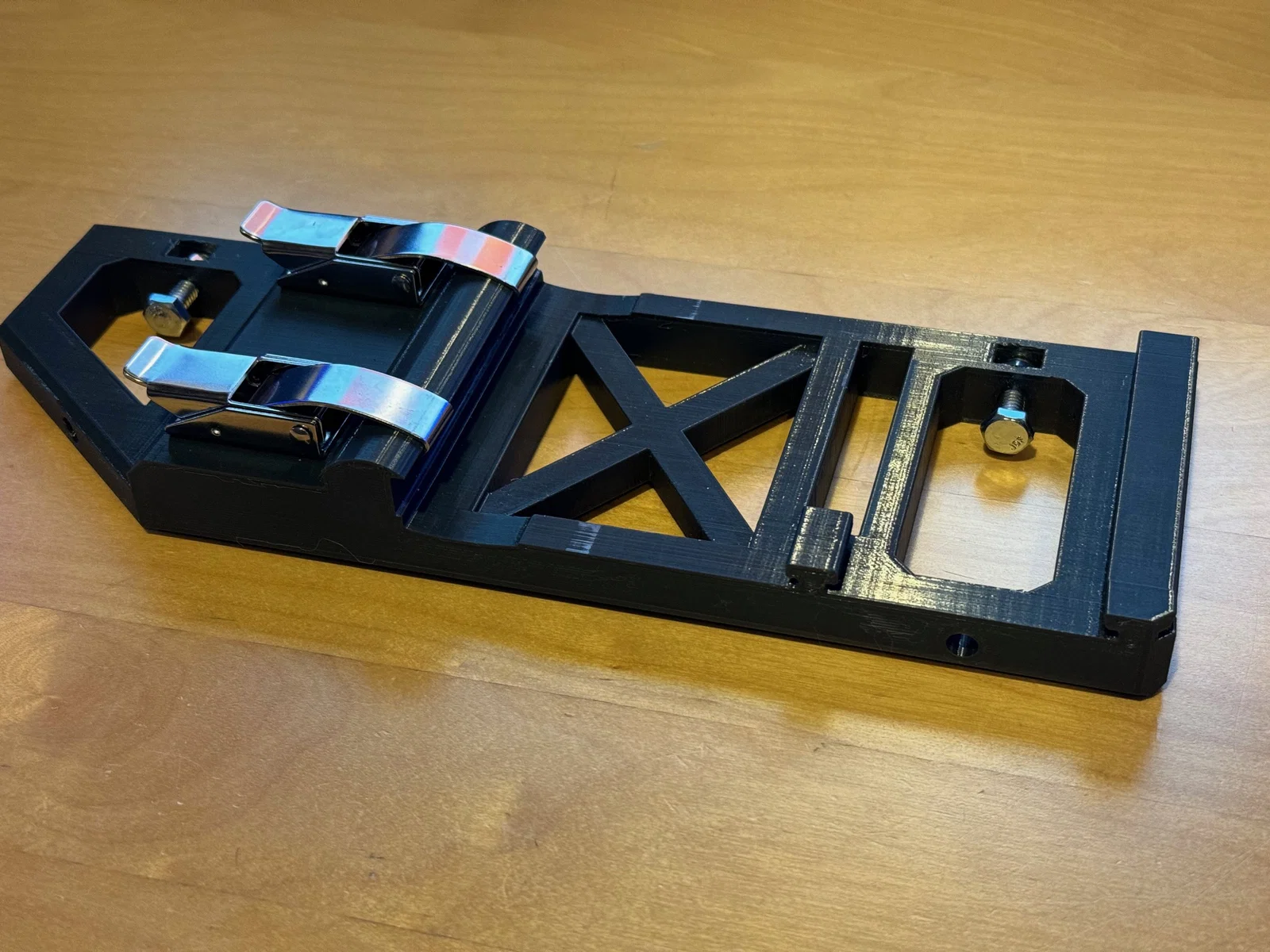

• Chèn đai ốc khóa hoặc đai ốc thường ¼-20 vào các khe phía trước (tôi khuyên dùng đai ốc khóa để tránh bu lông bị lỏng theo thời gian).
• Lắp bu lông ¼-20 (đầu lục giác hoặc đầu bake) và siết/nới lỏng để tinh chỉnh độ vuông.
• Lưu ý bạn có thể lắp đai ốc và bu lông sao cho đầu vít hoặc thân vít nhô ra phía trước tùy theo cách thiết lập mong muốn.
• Bạn cũng có thể dùng tính năng này để gắn thêm một "cữ chặn" phụ (ví dụ miếng gỗ ép hoặc gỗ cứng) để tạo bề mặt tham chiếu dài hơn.

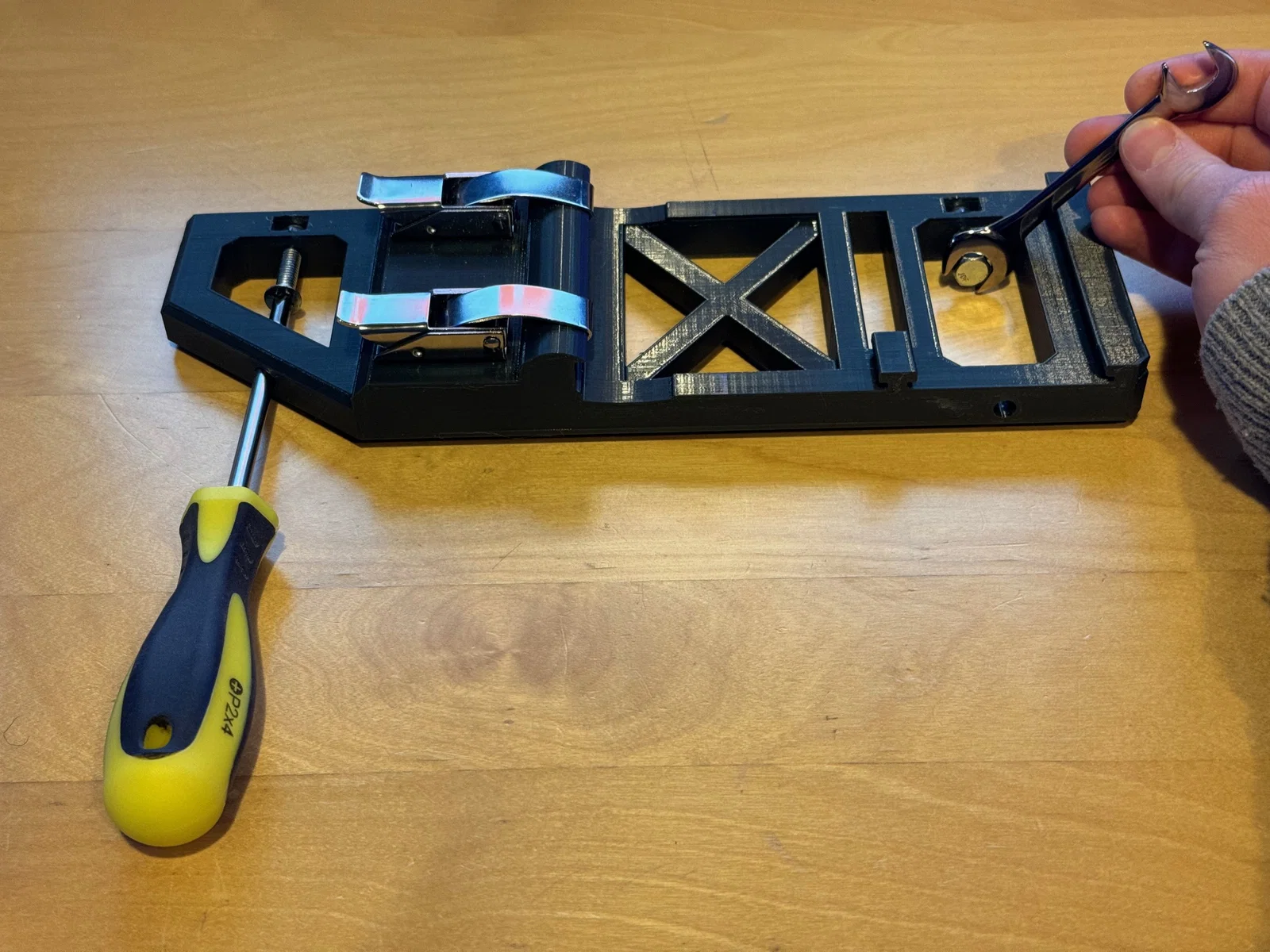

• Các lỗ thoát tua vít giúp bạn điều chỉnh bu lông dễ dàng.
• Một lỗ nhỏ bên dưới khe đai ốc cho phép dùng lục giác đẩy đai ốc ra ngoài nếu bạn đổi ý.
