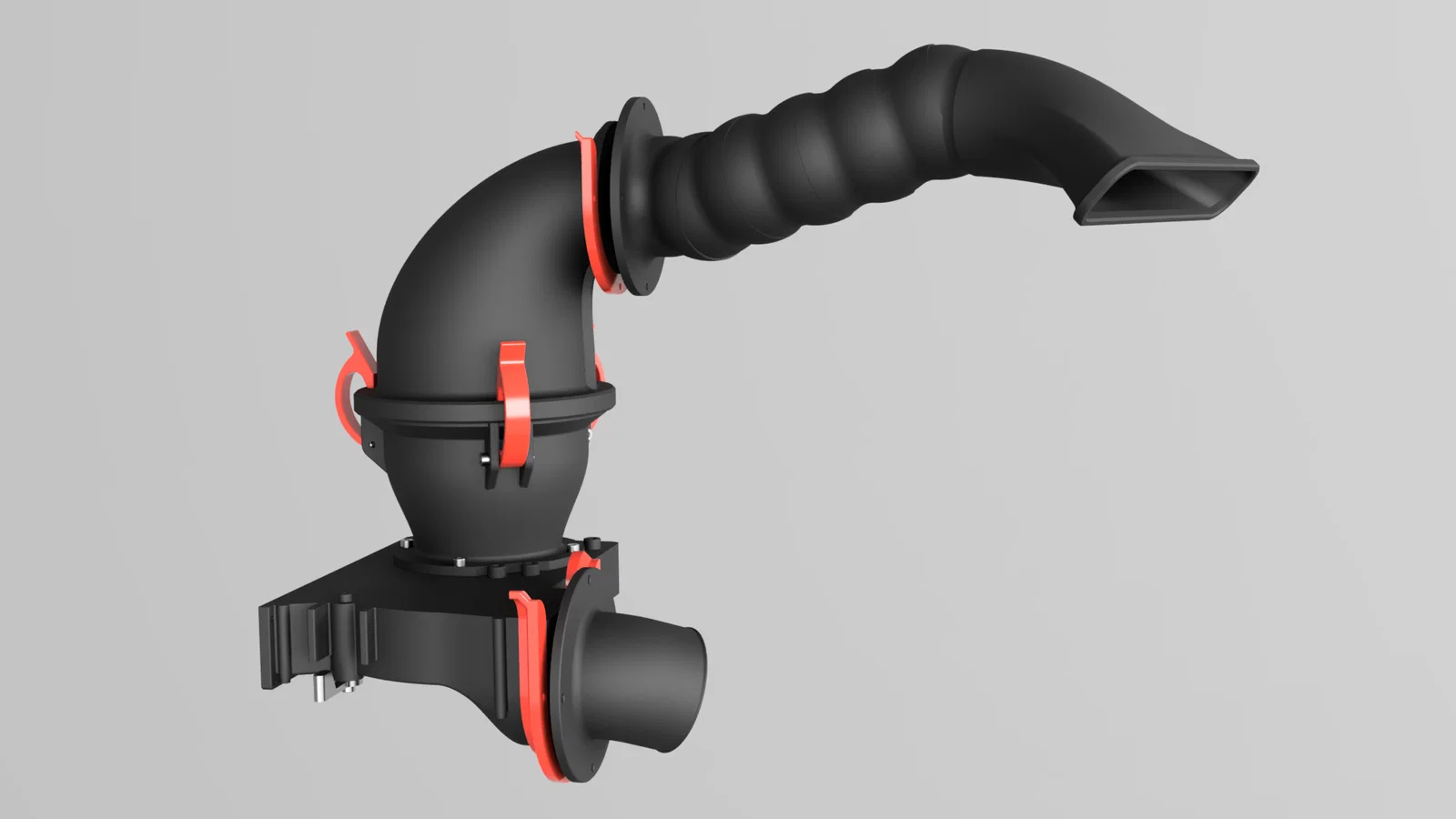

Ultimate 3D Printer Enclosure Filter V2.1

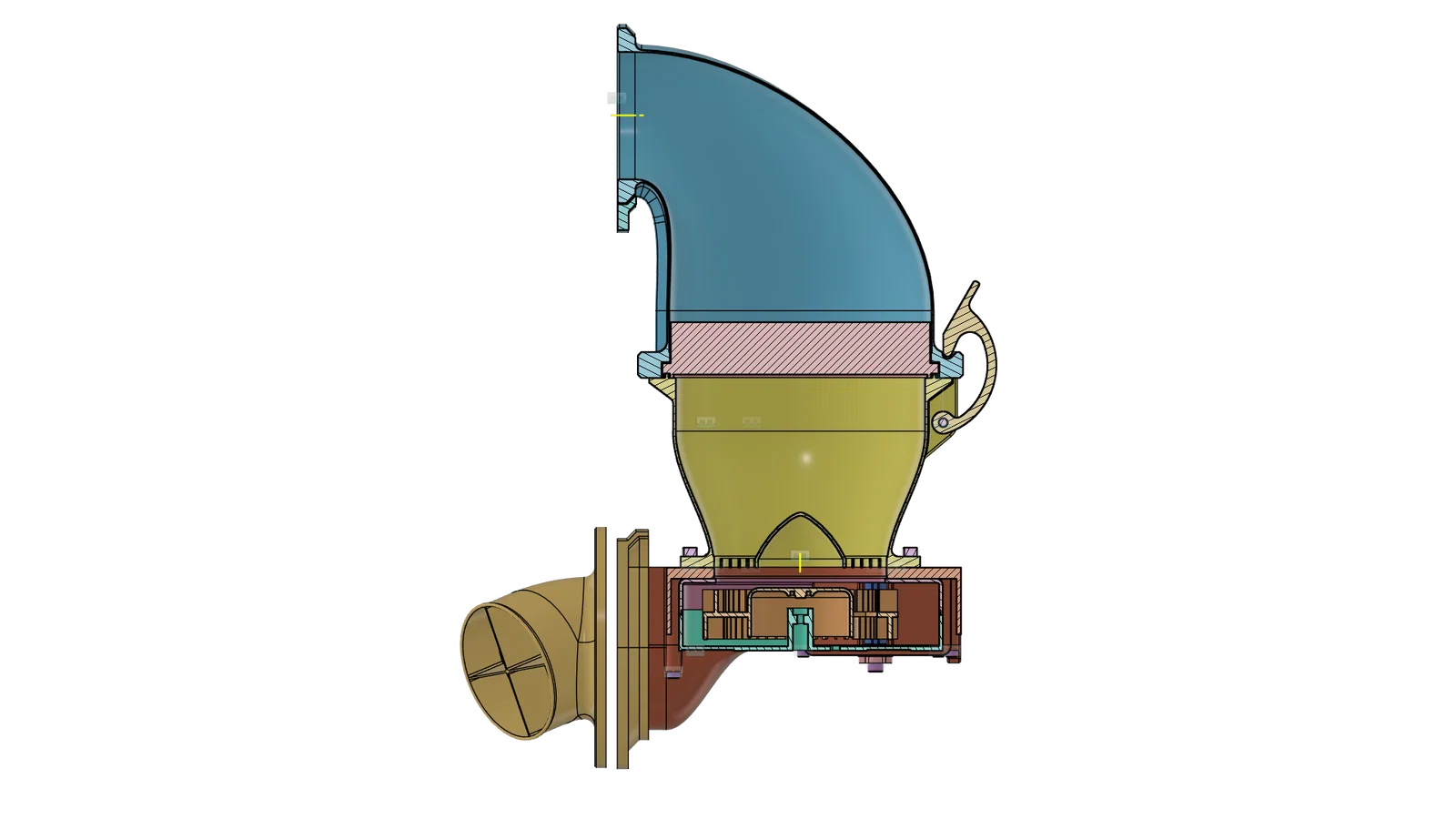

Đã cập nhật lên phiên bản 2.1. Tôi đã thực hiện thêm một số cập nhật để tiếp tục cải thiện lưu lượng khí. Tôi nhận thấy các hạt than hoạt tính nhỏ thường làm tắc nghẽn đầu vào của quạt và giảm lưu lượng khi than bị nén xuống. Tôi đã thêm một lưới lọc mới đặt cao hơn trong phần dưới của vỏ lọc than, giúp tăng diện tích bề mặt lọc của than hoạt tính lên gấp 3 lần. Tôi mới chỉ in một bản của phiên bản này cho riêng mình, nên nếu các bạn gặp vấn đề gì thì hãy cho tôi biết nhé. Thay đổi này chỉ ảnh hưởng đến phần vỏ lọc phía dưới và hoàn toàn tương thích ngược với các phần còn lại.

Đây là thay đổi về cách lắp ráp:

Tùy thuộc vào dung sai của máy in và chất liệu bạn sử dụng để in bộ lọc, có thể bạn sẽ cần thu nhỏ các kẹp một chút bằng cách chỉnh tỉ lệ (scale) trên mặt phẳng XY. Một số người dùng phản hồi rằng kẹp chưa đủ cứng hoặc chưa đủ chặt.

Tôi cũng khuyến khích in nửa trên của vỏ bằng phiên bản thành dày 1.2mm và có sử dụng hỗ trợ (support). Các máy in đã được tinh chỉnh cực tốt có thể in được thành mỏng hơn nhưng cách này có thể không hiệu quả với tất cả mọi người.

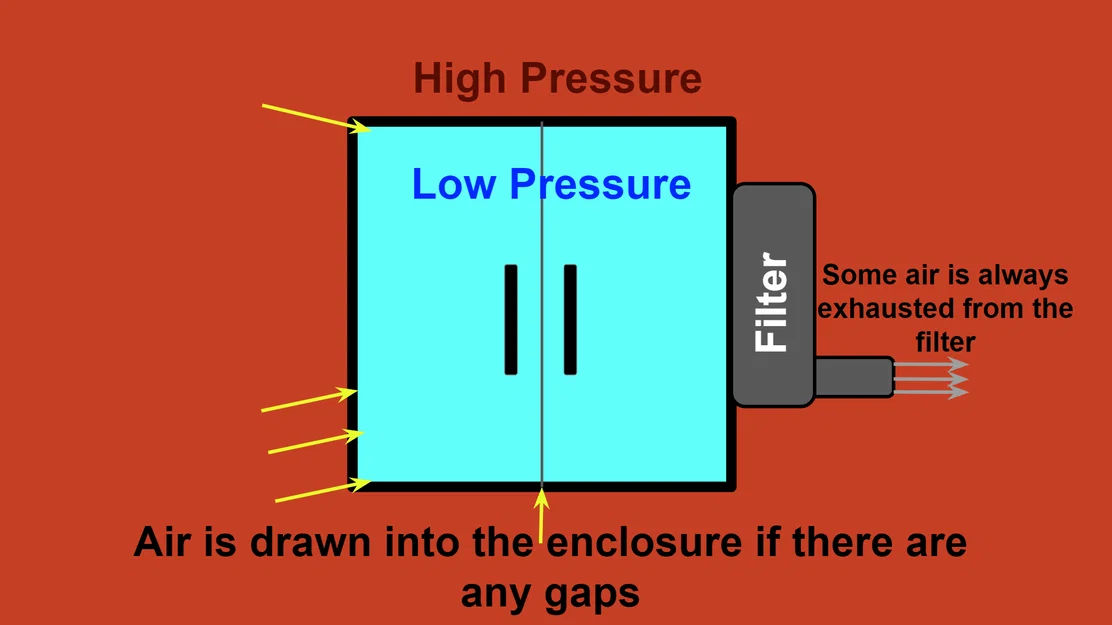

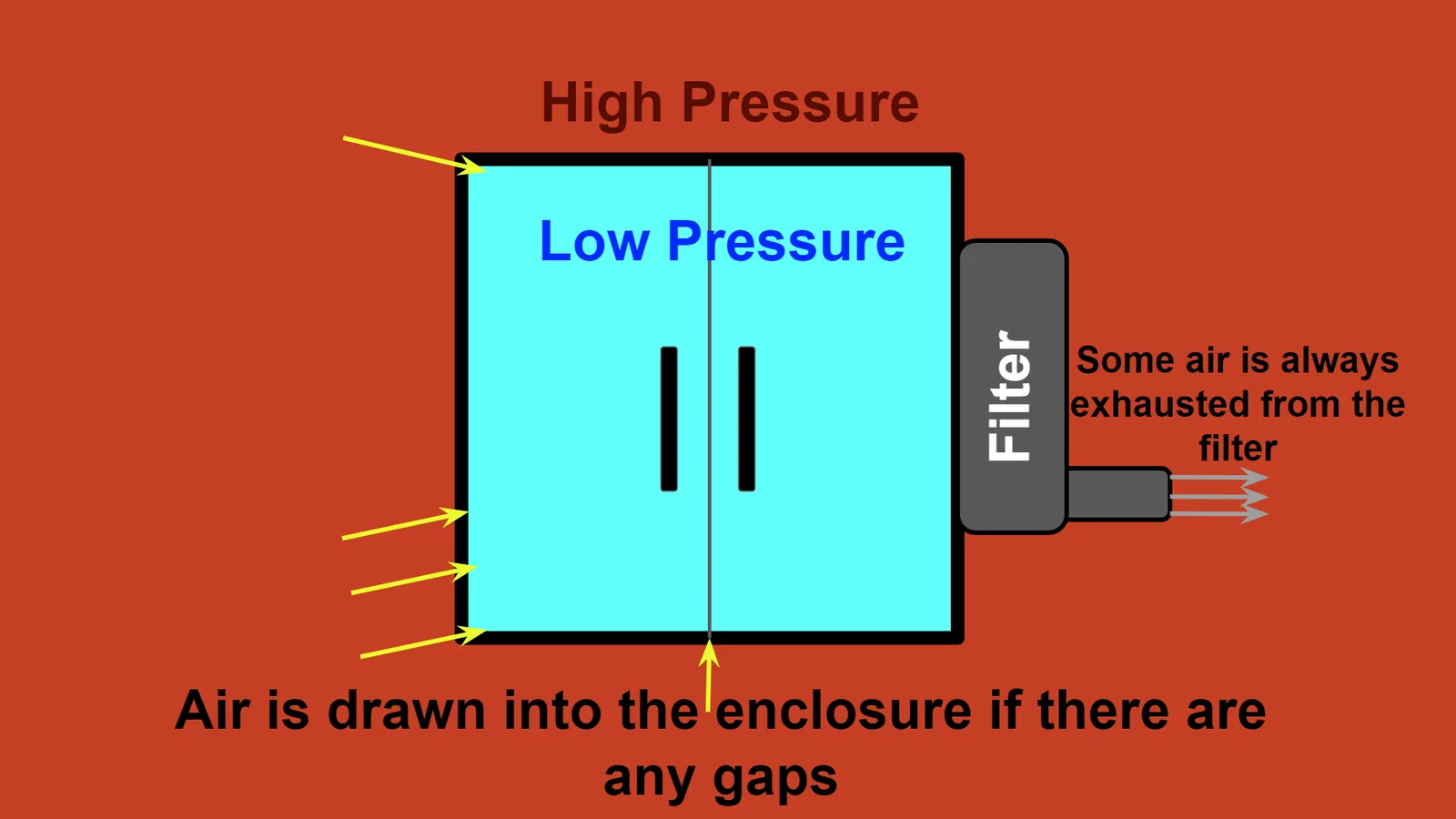

Nhìn chung, phiên bản này tốt hơn V1 về mọi mặt. Sử dụng quạt ly tâm 120mm lưu lượng cao, bộ lọc HEPA, lọc than hoạt tính, bảo trì không cần dụng cụ, áp suất âm, dễ in 3D và dễ lắp ráp.

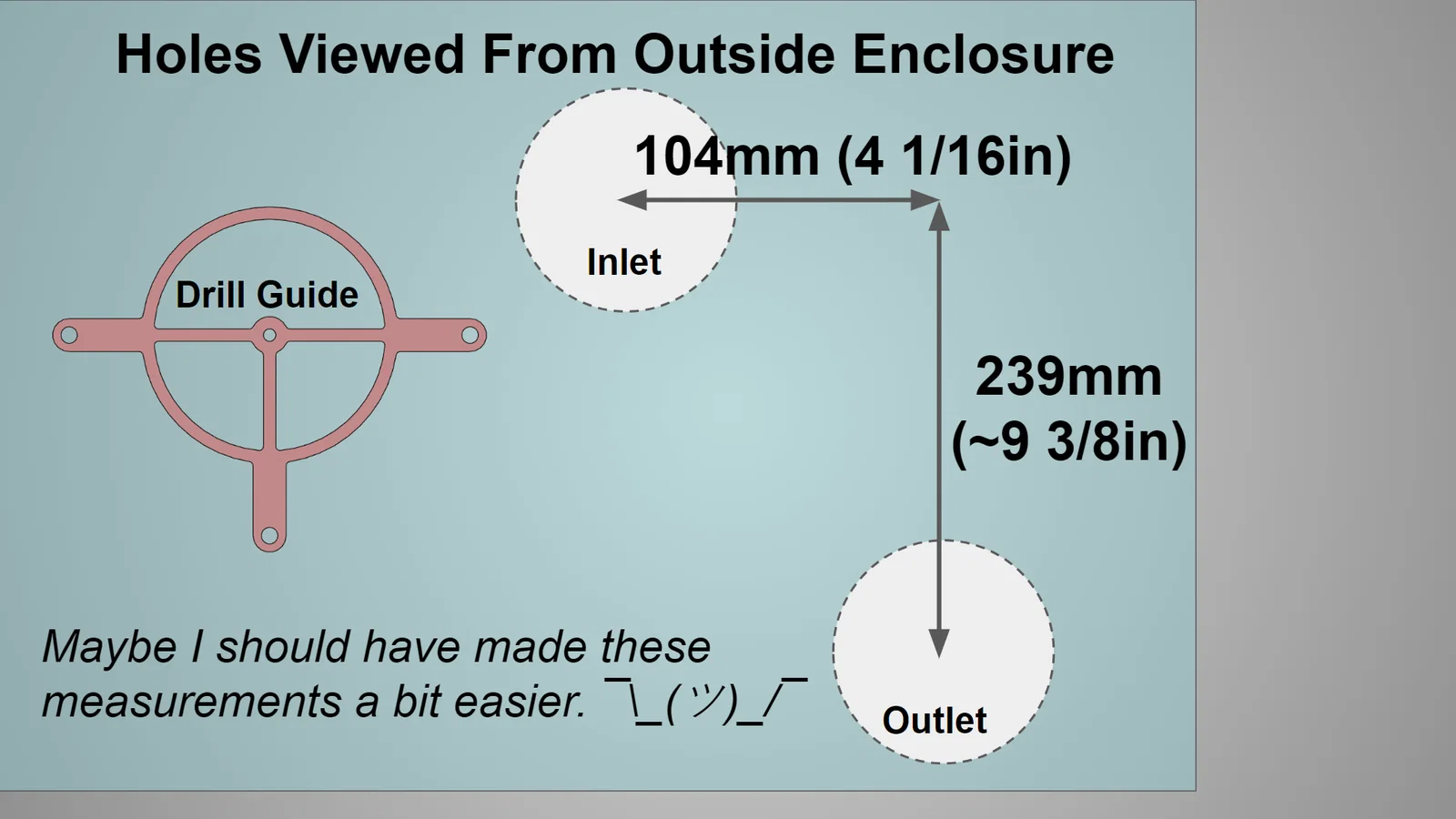

Hướng dẫn khoan:

Lưu ý: Các lỗ có đường kính 2.5" hoặc khoảng 62mm, có thể cắt bằng cưa lỗ hoặc cưa lọng.

Thiết lập in:

• Đầu phun 0.4mm, hầu hết các phần vỏ chỉ cần dày 2 lớp tường (0.8mm)
• Chiều cao lớp in 0.25mm hoạt động tốt trên máy của tôi.
• Tùy vào thiết lập, bạn sẽ mất khoảng 700g nhựa.
• Với hầu hết các thùng máy (enclosure) dưới 60°C (140°F), nhựa PETG dùng rất ổn.
• Đối với các thùng máy có gia nhiệt chủ động, tôi khuyên dùng Nylon/ASA/ABS.
• Chắc chắn cần dùng support cho một số bộ phận như vỏ trên và nóc của vỏ dưới. Tôi khuyên dùng tree support với mật độ giao tiếp (interface density) khoảng 66%.

Các vật dụng cần thiết để lắp ráp bộ lọc:

• Quạt ly tâm 120mm x 32mm Wathai https://www.amazon.com/dp/B08Q3Q2354?ref=ppx_yo2ov_dt_b_product_details&th=1
• Bộ lọc HEPA cho máy hút bụi Hoover (Hoover 440003905) https://www.amazon.com/dp/B09PNF6VY3?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Than hoạt tính https://www.amazon.com/dp/B0002566WO?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Quần tất phụ nữ hoặc loại lưới mịn khác để lót đáy vỏ lọc than hoạt tính.
• Keo CA hoặc keo khác để dán lưới vào đáy vỏ (sẽ được giữ chặt bằng bu lông khi lắp ráp).

Phần cứng (Tất cả ốc vít đều là đầu lục giác)

Tự chịu trách nhiệm khi sử dụng. Tôi khuyến khích các bạn cần hiểu rõ cơ bản về cách thức hoạt động của hệ thống lọc và các rủi ro liên quan. Đây là thiết lập bộ lọc đa năng và bạn có thể cần điều chỉnh cho phù hợp với tình huống và nhu cầu cụ thể của mình.
