Hộp Nối (Junction Box) Cho Camera Dome Hikvision
Thiết kế hộp nối tùy chỉnh dành cho camera dome Hikvision DS-2CD2145FWD-I(s) với cơ chế ren xoắn chắc chắn. Bao gồm tấm đế gắn camera, hỗ trợ lắp đầu nối cáp M16 và đai ốc M4 tích hợp, giúp việc lắp đặt camera lên tường hoặc giá đỡ trở nên dễ dàng.
Mô tả

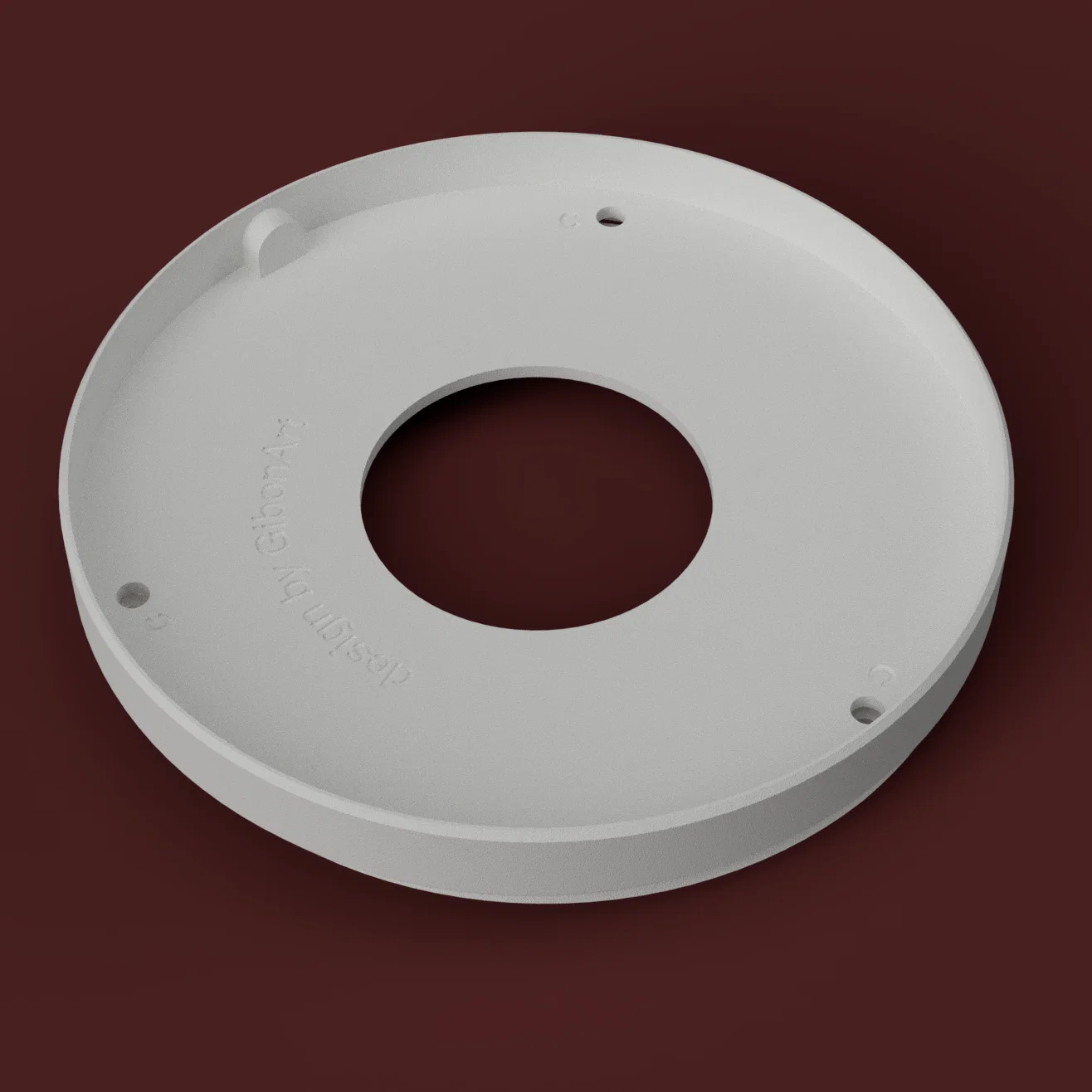

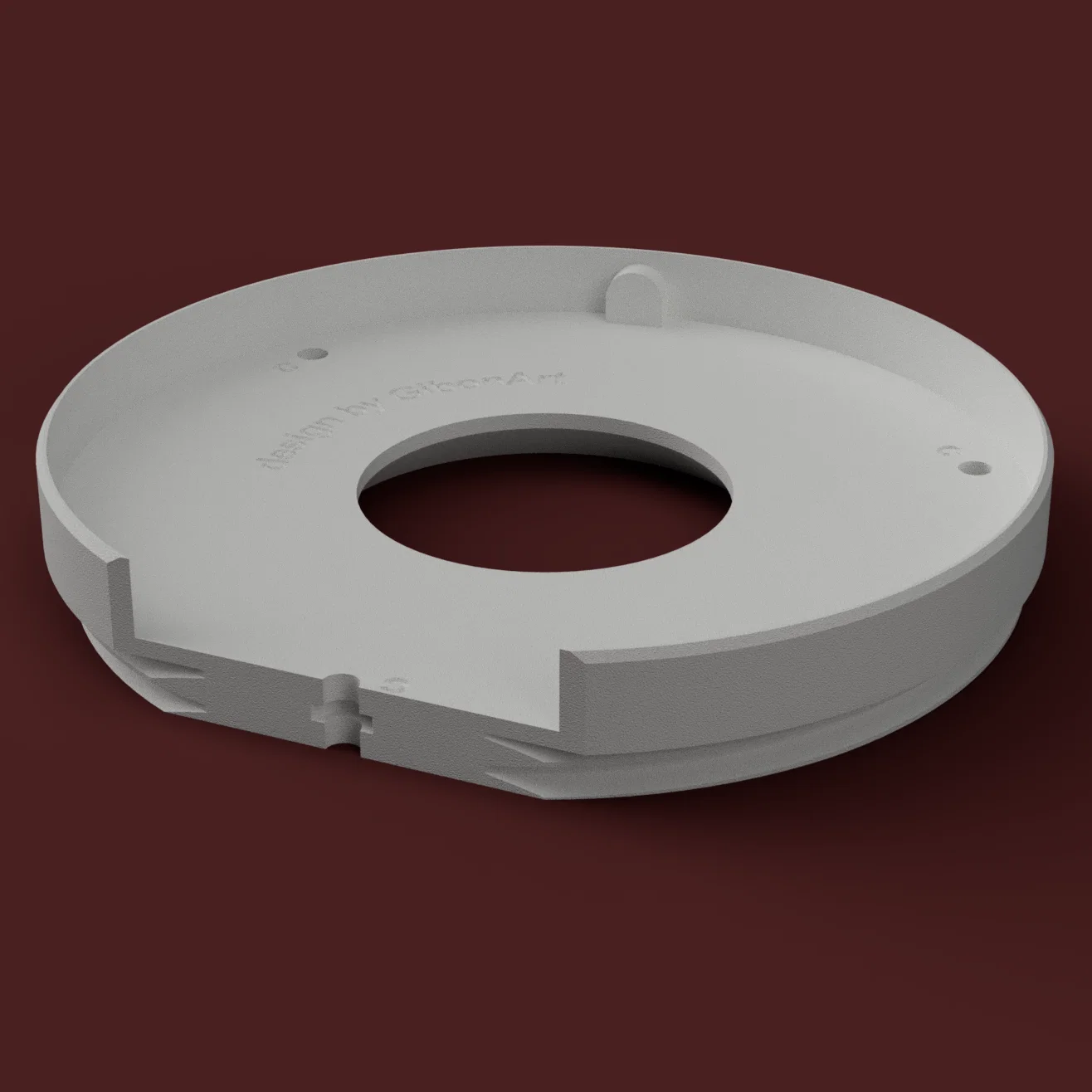

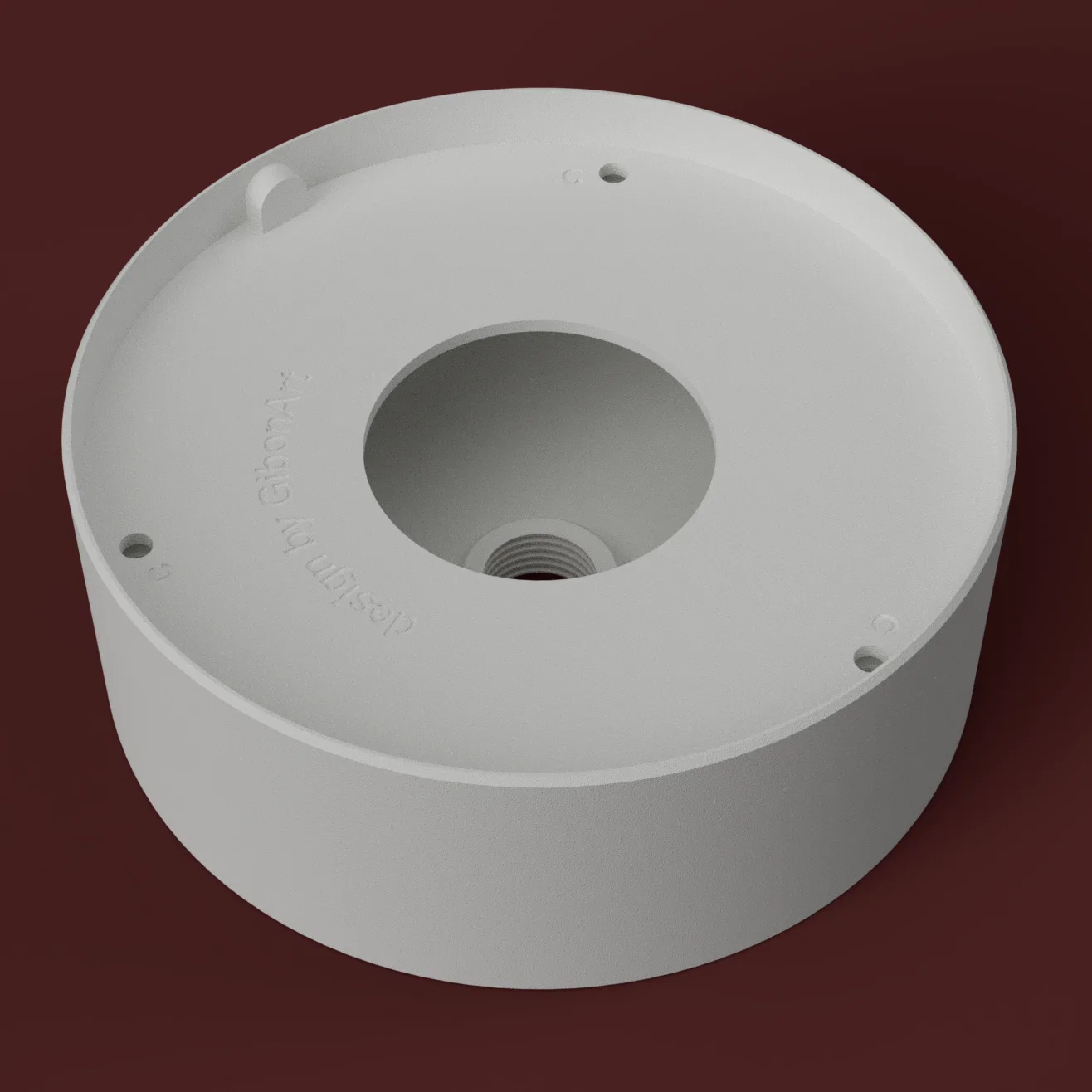

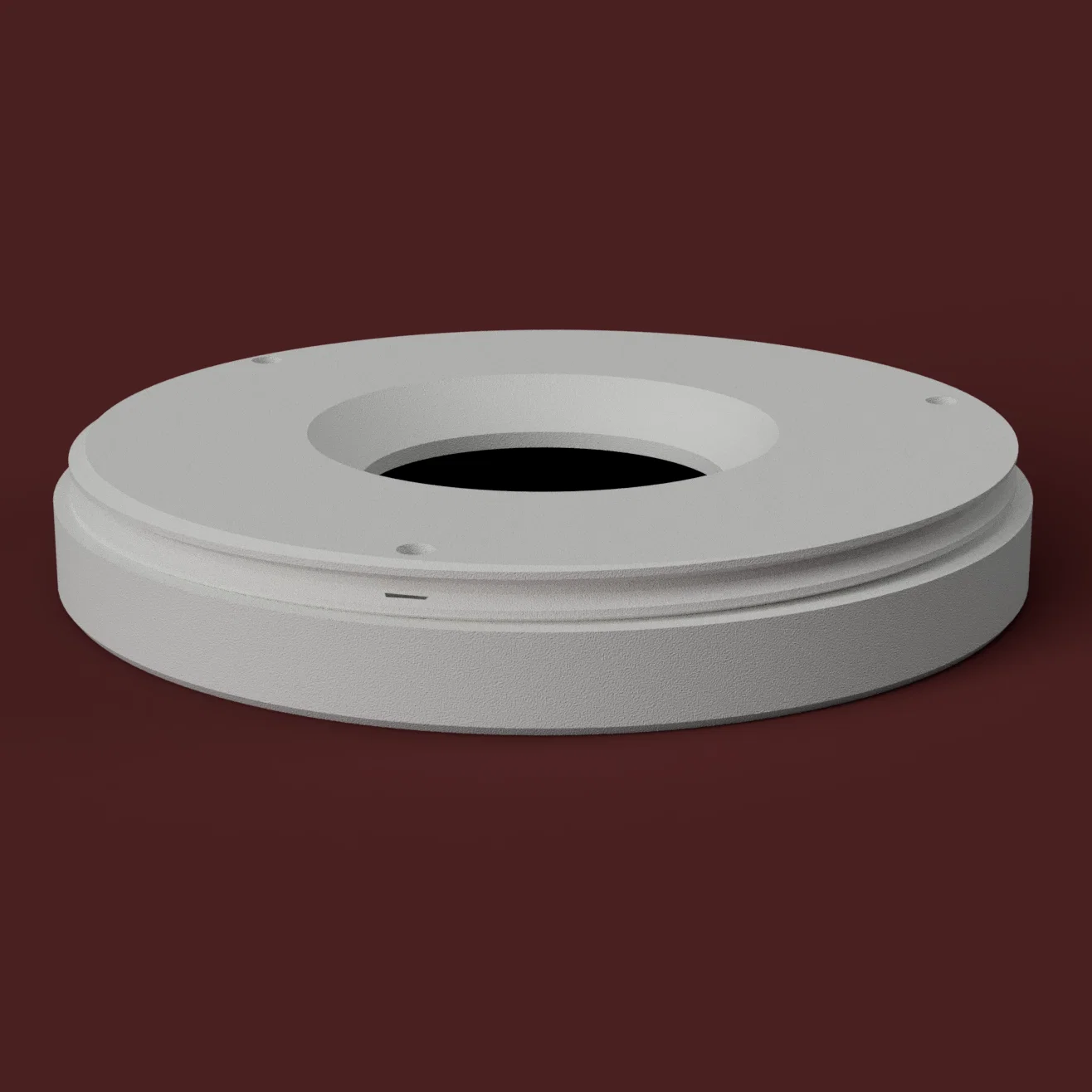

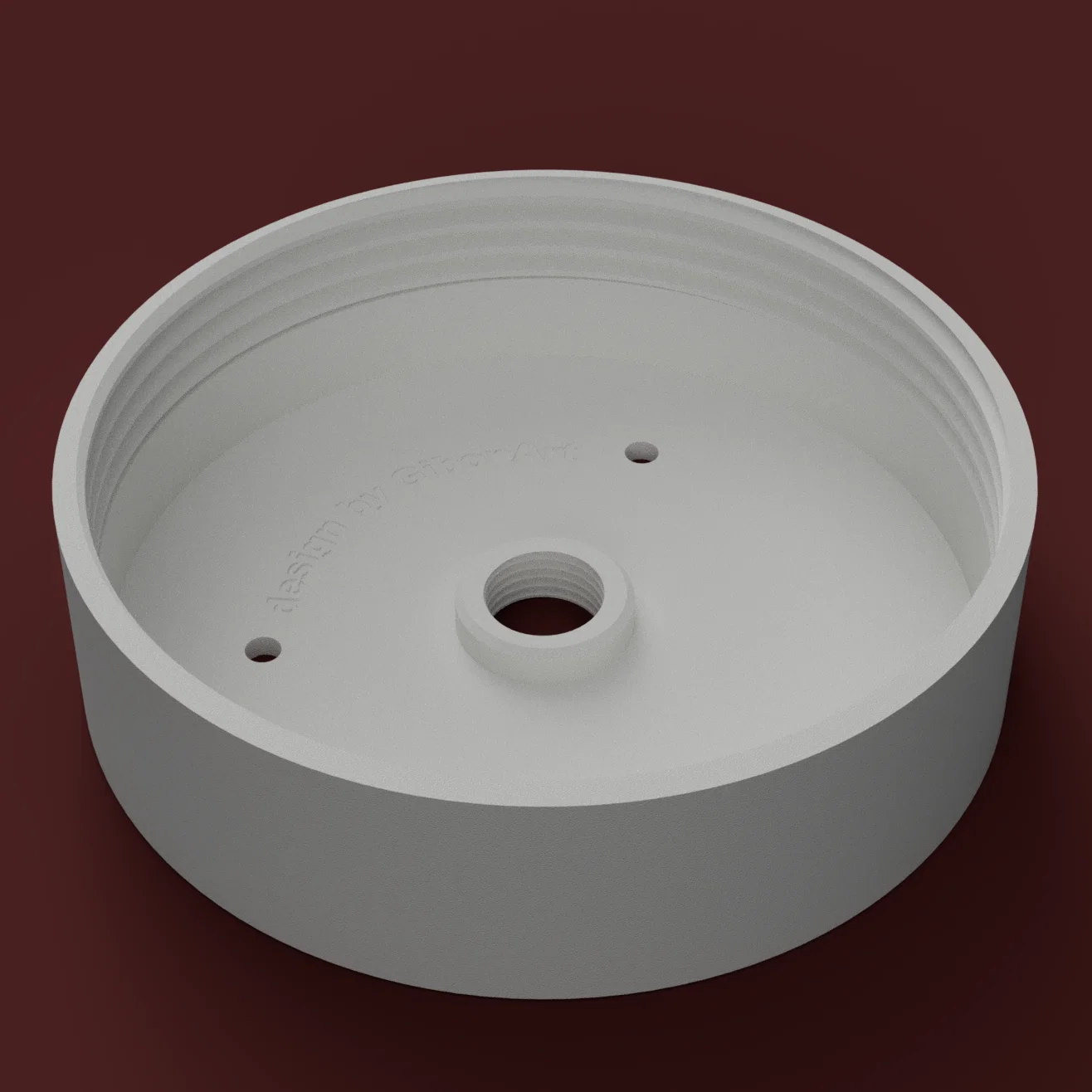

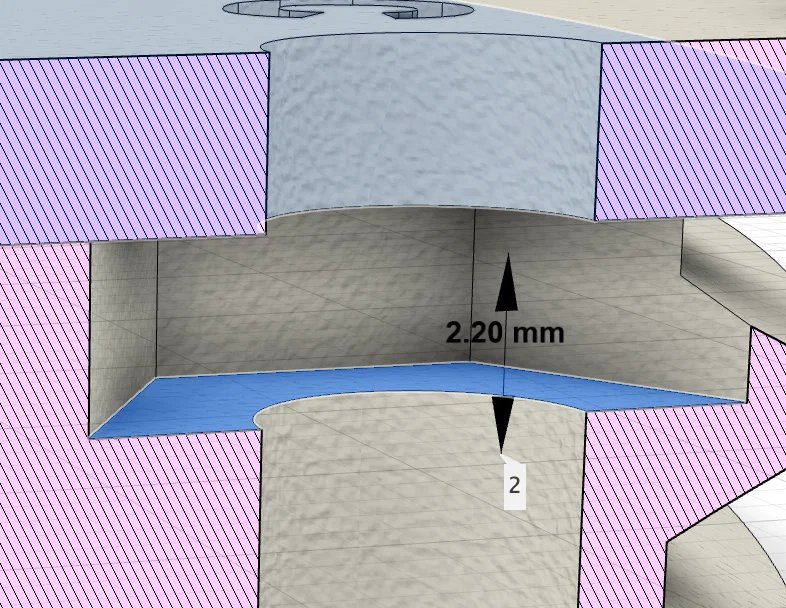

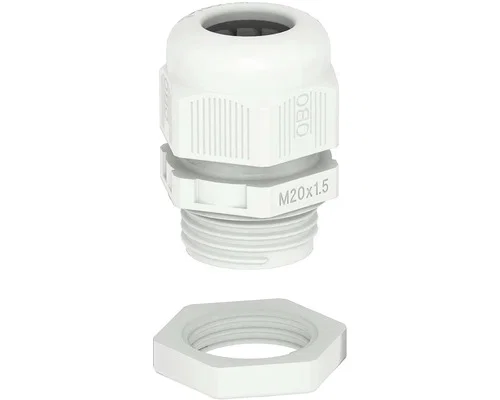

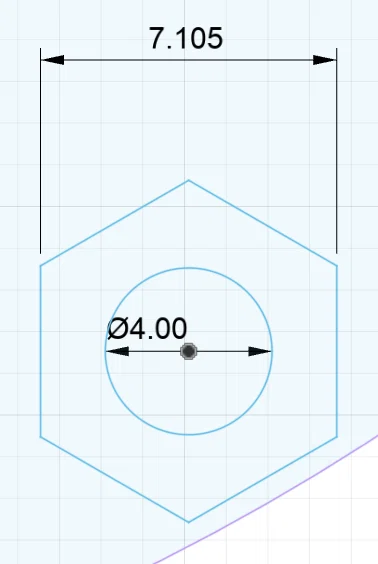

Tôi cần thiết kế một hộp nối (Junction Box) tùy chỉnh cho camera dome Hikvision DS-2CD2145FWD-I(s). Tôi đã tạo ra một thiết kế đơn giản gồm phần hộp nối với ren trong và một tấm gắn camera đi kèm có ren ngoài. Kích thước ren là 110x4 hệ mét. Hộp nối có một lỗ ren ở phía sau để lắp vừa đầu nối cáp M16 (xem hình). Hộp này phù hợp để gắn trên giá đỡ kim loại (hình chữ L, v.v.) hoặc lắp trực tiếp lên tường nếu không dùng đầu nối cáp. File đã cắt (sliced file) có thiết lập tạm dừng ở lớp 31 để chèn một đai ốc M4 mỏng (7x2 mm - xem hình). Camera sẽ được gắn vào tấm đế trước, sau đó bạn chỉ cần vặn nó vào hộp nối. Không cần gioăng cao su nhưng bạn có thể thêm vòng đệm 110x3 hoặc miếng phẳng 110. Tất cả các lỗ đều có đường kính 4mm. Để gắn camera vào tấm đế, bạn cần 3 vít M4 (loại tiêu chuẩn đi kèm theo camera Hikvision).
