Giá đỡ cuộn nhựa (1kg hoặc 2kg) cho Original Prusa Enclosure - Có thể tùy chỉnh

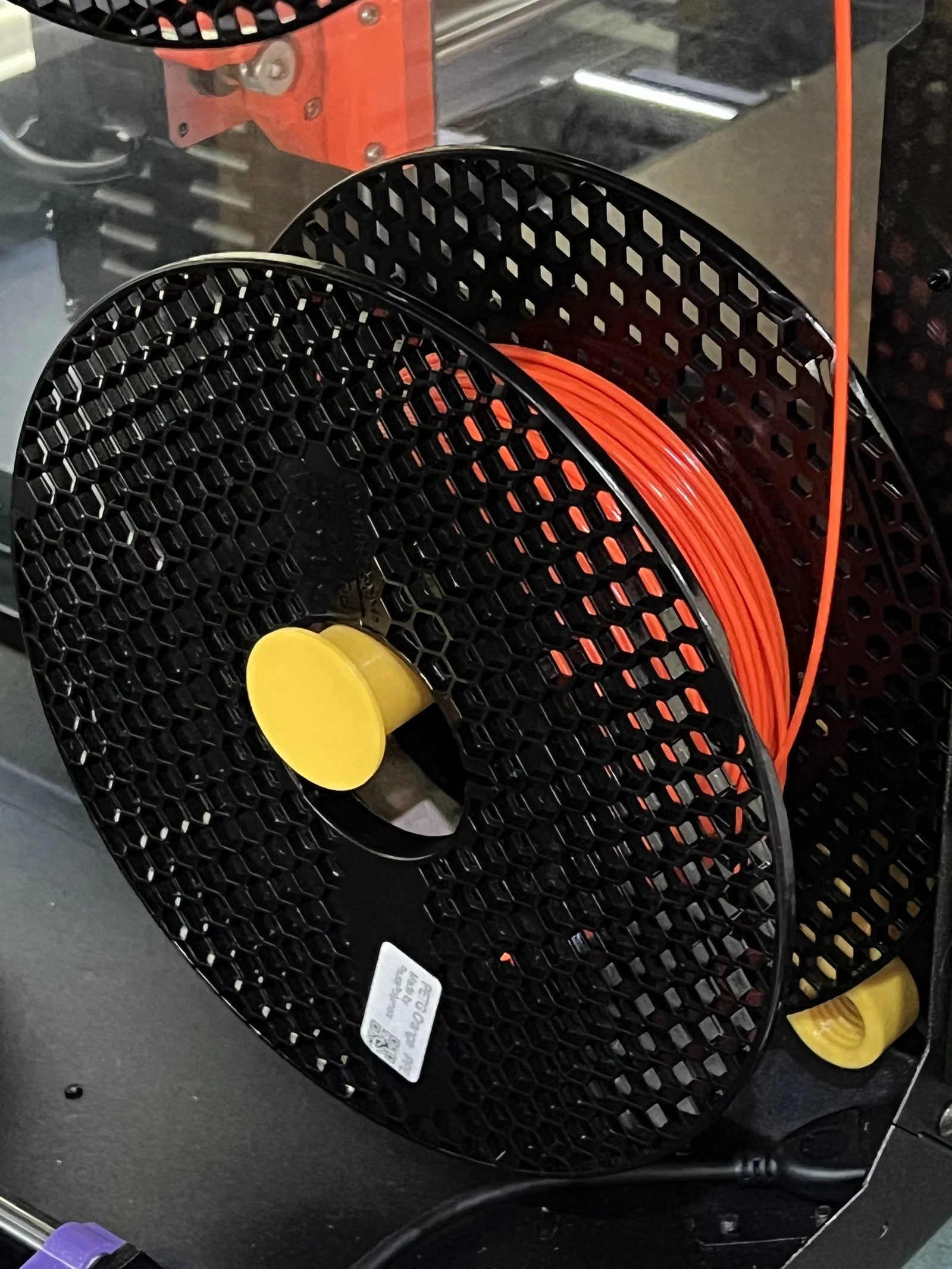

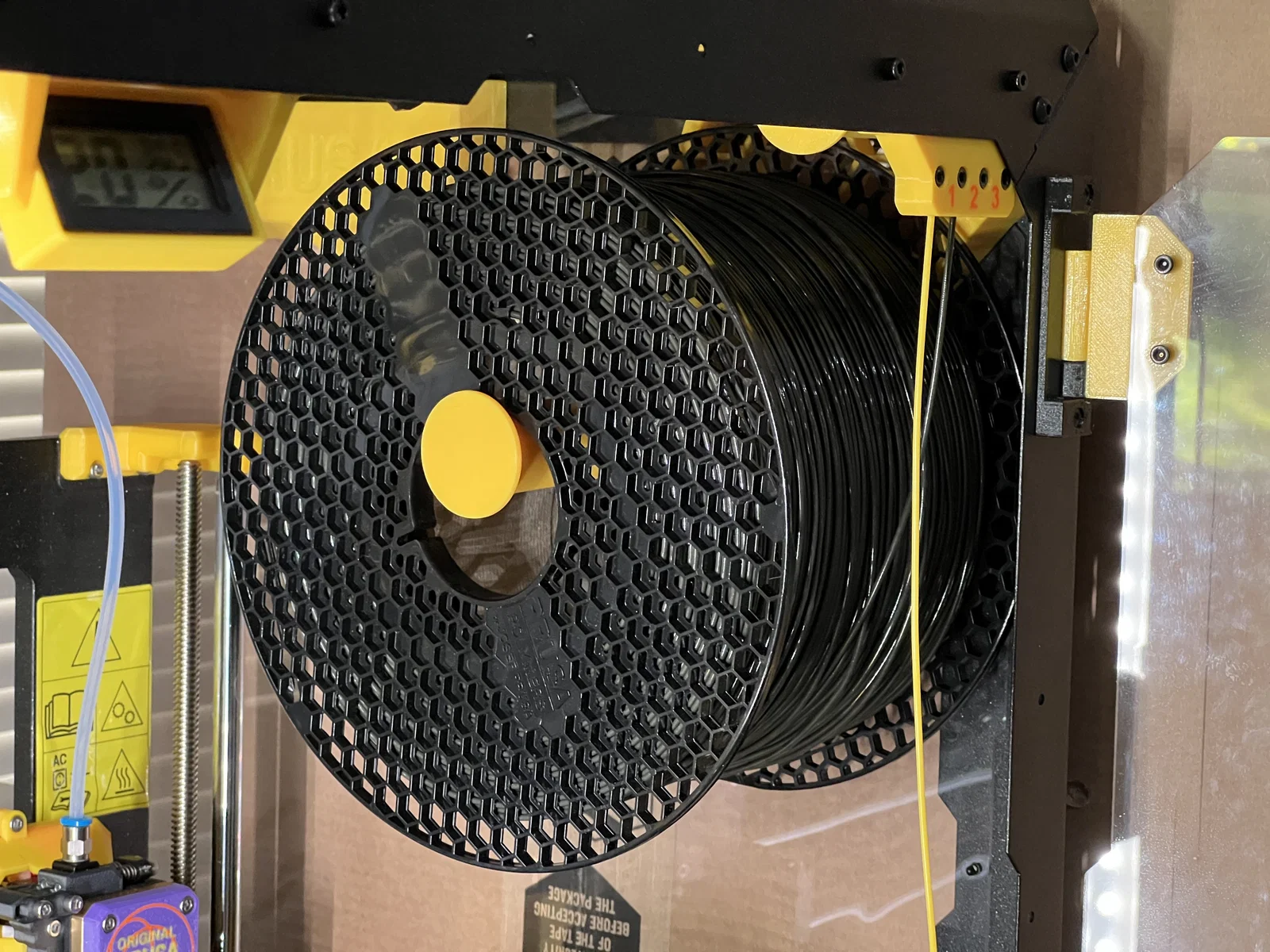

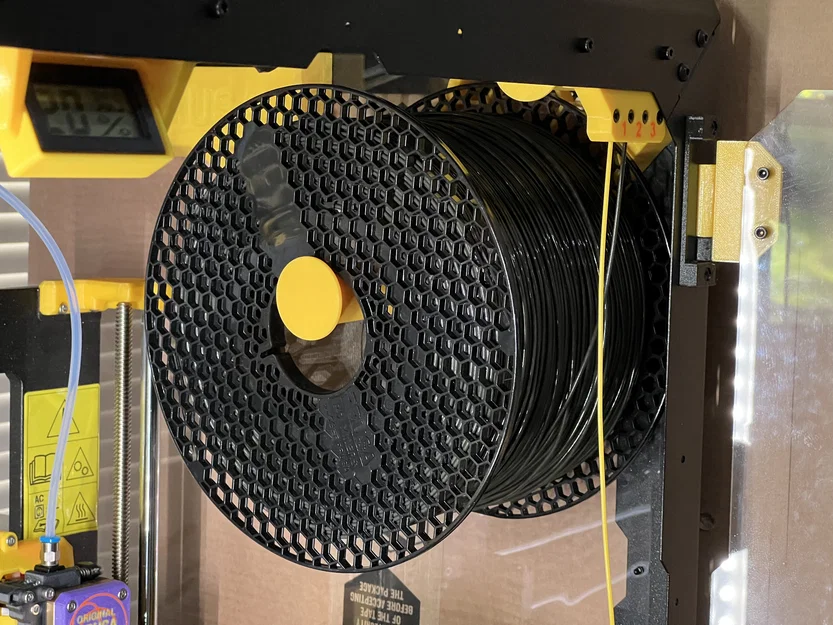

Đây là giá đỡ cuộn nhựa (spool holder) được thiết kế để gắn bên trong Original Prusa Enclosure. Nó có một trục chính bắt vít vào giá đỡ, cho phép gắn thêm phần mở rộng (hoặc dùng trục dài hơn) khi bạn cần dùng cuộn 2kg. Để lắp vừa các cuộn nhựa có đường kính lớn hơn (thay vì hoặc ngoài việc tăng chiều rộng), trên giá đỡ chính có sẵn hai vị trí gắn trục.

Tôi lấy cảm hứng từ của Brolin Workshop. Thiết kế của tôi là một sự cải tiến toàn diện dựa trên ý tưởng đó. Tôi nhận thấy rằng mỗi khi cần tháo máy in ra khỏi hộp, trục dài cố định của mẫu Brolin Workshop gây chút bất tiện, vì vậy mẫu của tôi sử dụng trục có thể tháo rời. Giống như mẫu gốc, thiết kế của tôi tận dụng lỗ vít thứ ba trên khung của Enclosure để chịu thêm trọng lượng của cuộn 2kg (bạn sẽ cần tháo một chốt nhựa và chuẩn bị thêm một bộ ốc vít M3 - thường có sẵn trong bộ phụ kiện đi kèm).

Với bản cập nhật Version 3, hiện đã có các file STL dùng được cho mọi góc của Enclosure.

Cập nhật ngày 4 tháng 1 năm 2024 - Giá đỡ Version 4.1 (phù hợp với MK4S)

Tôi đã thay thế nhanh các giá đỡ version 4 bằng bản 4.1 để tránh va chạm với quạt làm mát và của tôi. Xin lỗi các bạn đã tải bản 4 trước đó.

Quạt làm mát của MK4S lớn hơn và đặt ở vị trí mới so với MK4. Điều này có nghĩa là vị trí đặt trục cũ không còn phù hợp nếu cuộn nhựa rộng hơn tiêu chuẩn 1kg - đầu in sẽ không thể đạt độ cao Z tối đa khi in ở phía bên phải trục X. Rất may là vẫn còn đủ chỗ để lắp cuộn 200mm bằng cách gắn nó lên cao nhất và hướng ra ngoài nhất có thể. Tôi đã bổ sung phiên bản giá đỡ phía trước-trên-trái và trước-trên-phải trong folder Version 4. Lưu ý rằng cuộn nhựa sẽ che mất vị trí trục dự phòng, nên tùy chọn này đã bị lược bỏ trên các giá đỡ này.

Đừng dùng các giá đỡ này ở các góc dưới vì chúng sẽ không nâng cuộn nhựa cao hơn mặt đáy.

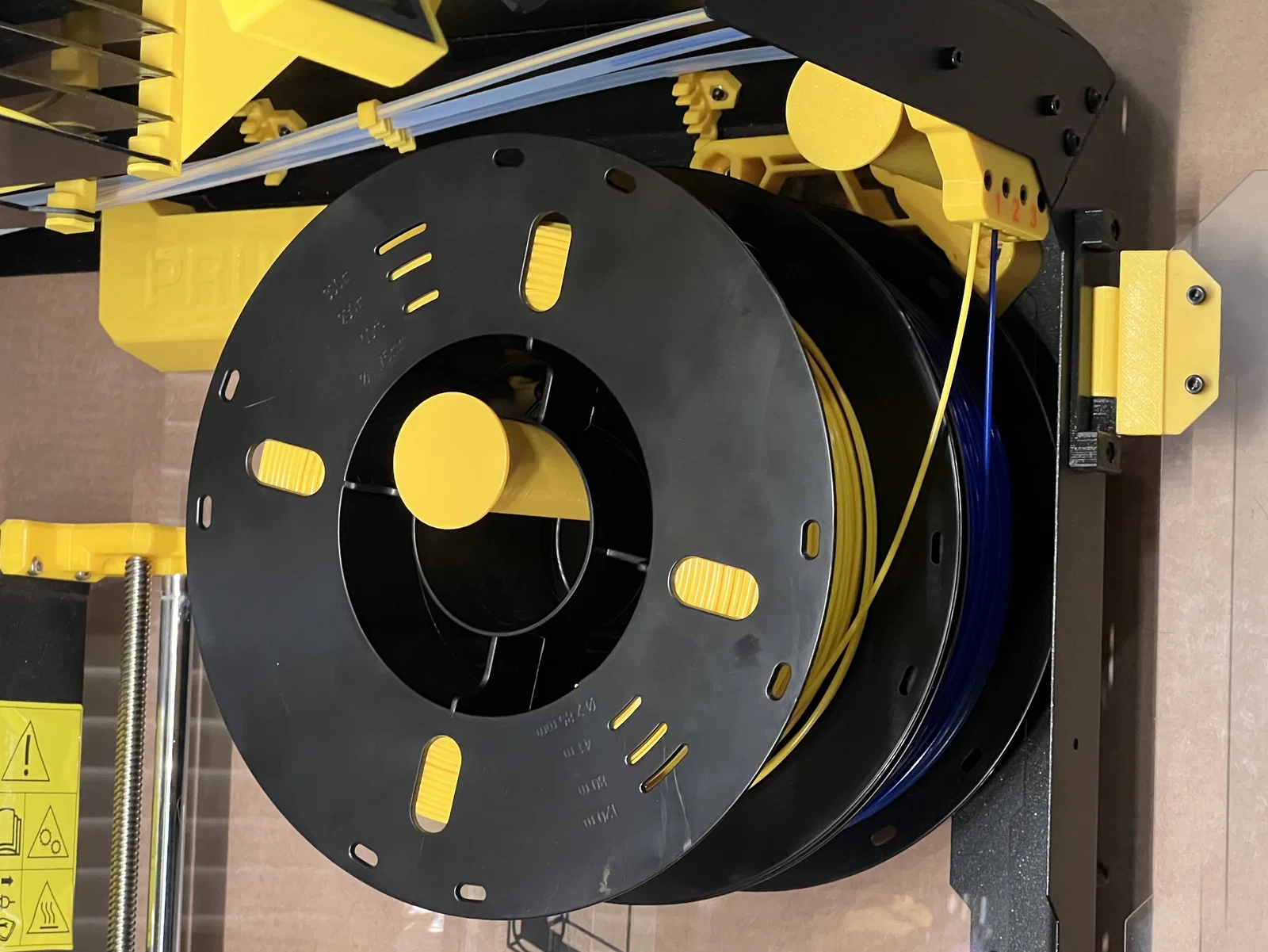

Tôi cũng đã tải lên trục 145mm theo yêu cầu - nó cho phép gắn hai cuộn 1kg lên cùng một trục một cách gọn gàng nhất.

Cập nhật ngày 22 tháng 4 năm 2024 - Giá đỡ Version 3.1

Lưu ý: Các giá đỡ V3 tải lên ngày 17/4/2024 bị cong vênh nhiều hơn dự kiến khi tải đủ 2kg. Vì vậy, tôi đã điều chỉnh lại một chút - khung ngoài quay về độ dày 8mm và lưới lục giác cũng dày/sâu hơn bản V3, dù vẫn thanh mảnh hơn phiên bản đầu tiên. Bản V3 vẫn có sẵn trong folder riêng, nếu bạn chỉ cần in nhanh giá đỡ 1kg cho các góc, bản V3 vẫn là lựa chọn tốt.

Tôi mua MMU3 và muốn có tùy chọn gắn nhiều cuộn nhựa bên trong Enclosure. Vì vậy, tôi nhân cơ hội này để nâng cấp thiết kế giá đỡ.

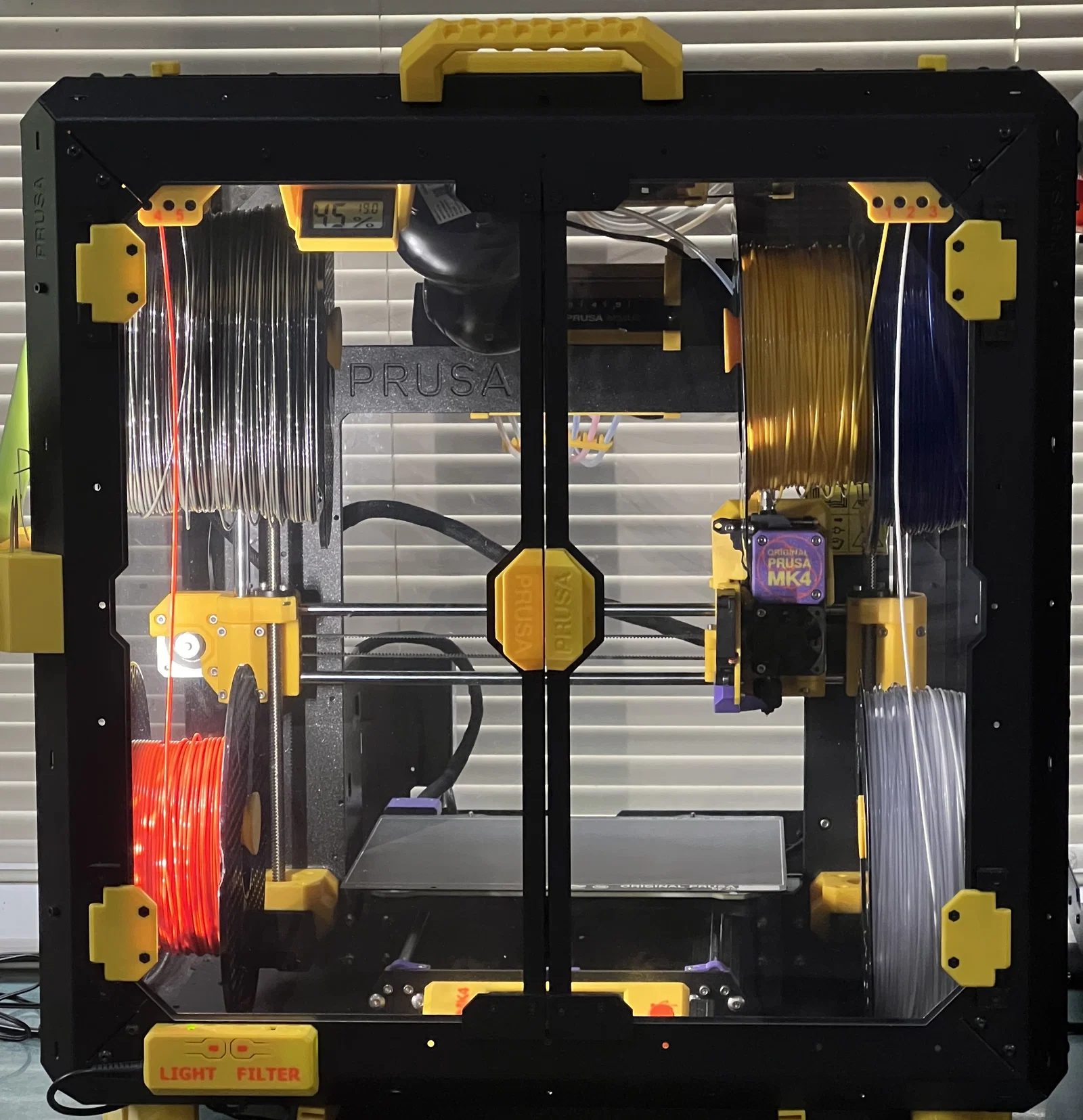

Tôi thấy rằng có thể lắp vừa 5 cuộn nhựa nếu đặt ở 4 góc phía trước (với một giá đỡ đôi ở góc trước-trên-phải). Hai cuộn bên trái có thể làm khuất chút ánh sáng từ dải LED nhưng vẫn đủ chiếu sáng. Tuy nhiên, nếu bạn không muốn che mất đèn, có thể đặt ở góc sau-trên-trái; hoặc nếu không dùng hệ thống lọc khí thì có thể tận dụng cả góc sau-trên-phải.

Những điểm mới trên giá đỡ này:

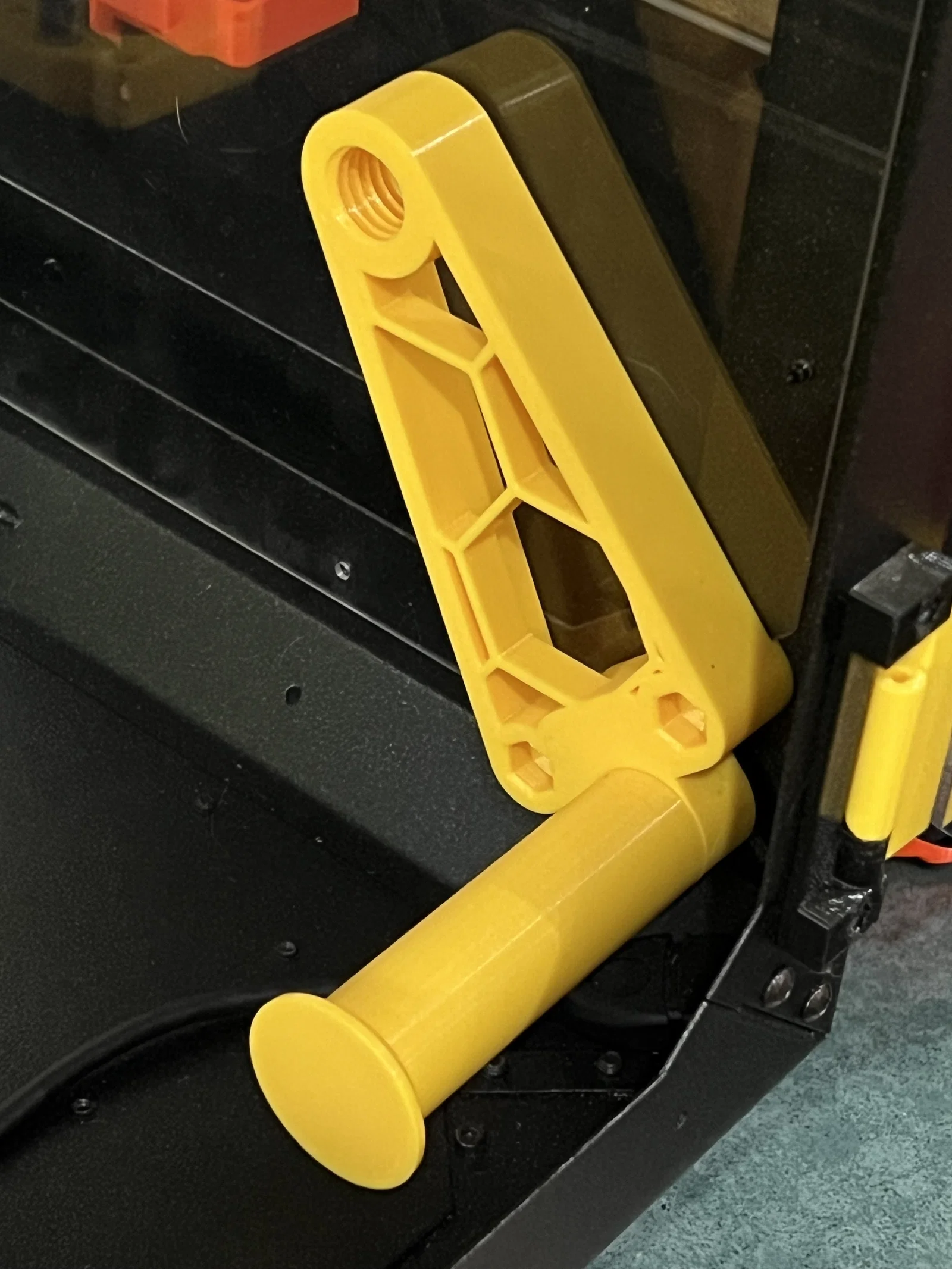

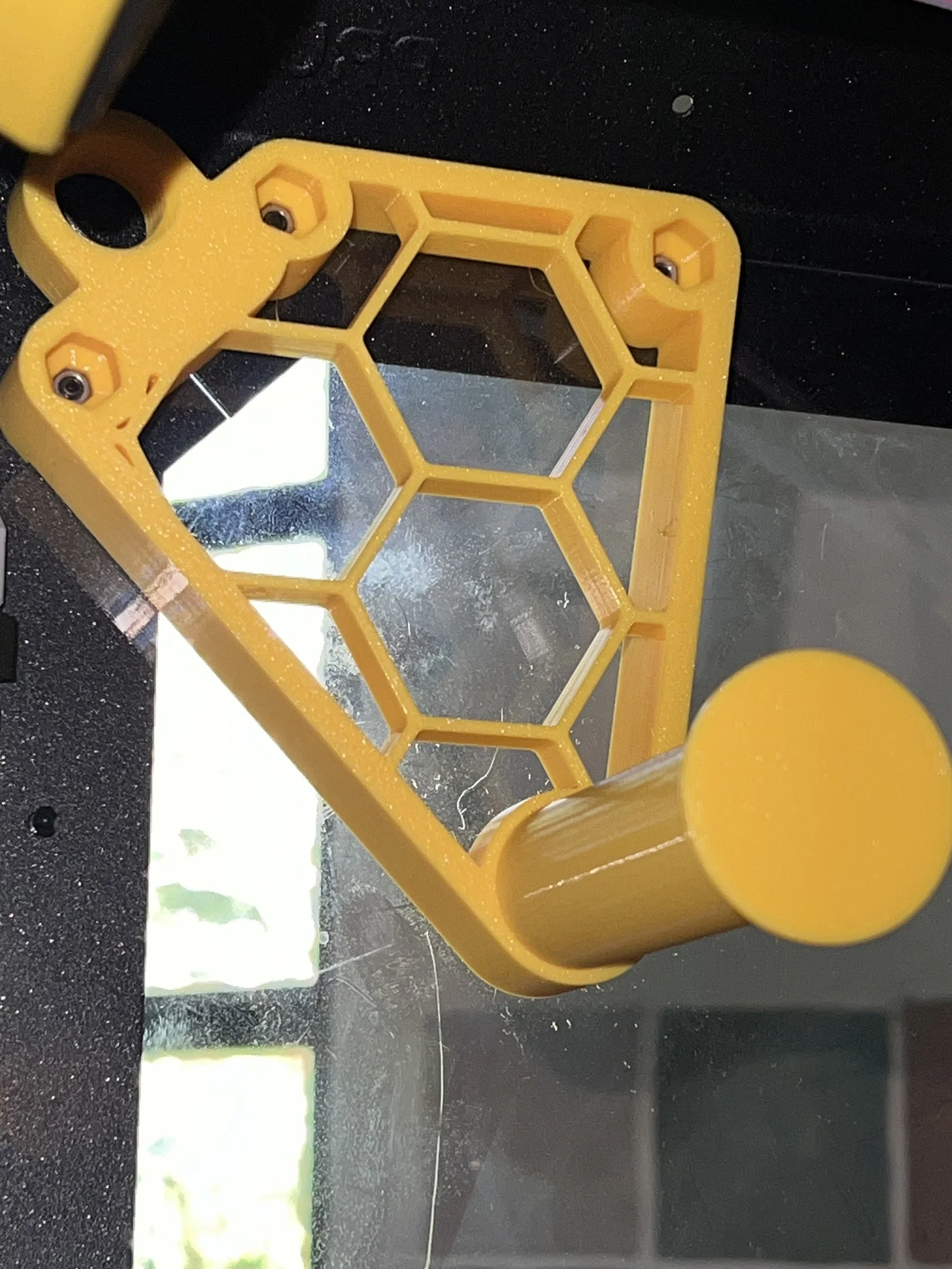

• Giá đỡ đối xứng: Dùng được cho các góc đối diện. Giá gốc thiết kế cho góc trước-trên-phải, nay có thêm bản đối xứng hình học cho các góc còn lại.
• Giảm trọng lượng: Lưới lục giác thanh mảnh hơn nhưng điểm bắt trục được gia cố thêm, giúp tiết kiệm nhựa và in nhanh hơn. Khuyên dùng: layer height 0.3mm, 5 lớp trên/dưới, 4 perimeters, 40% infill cubic.

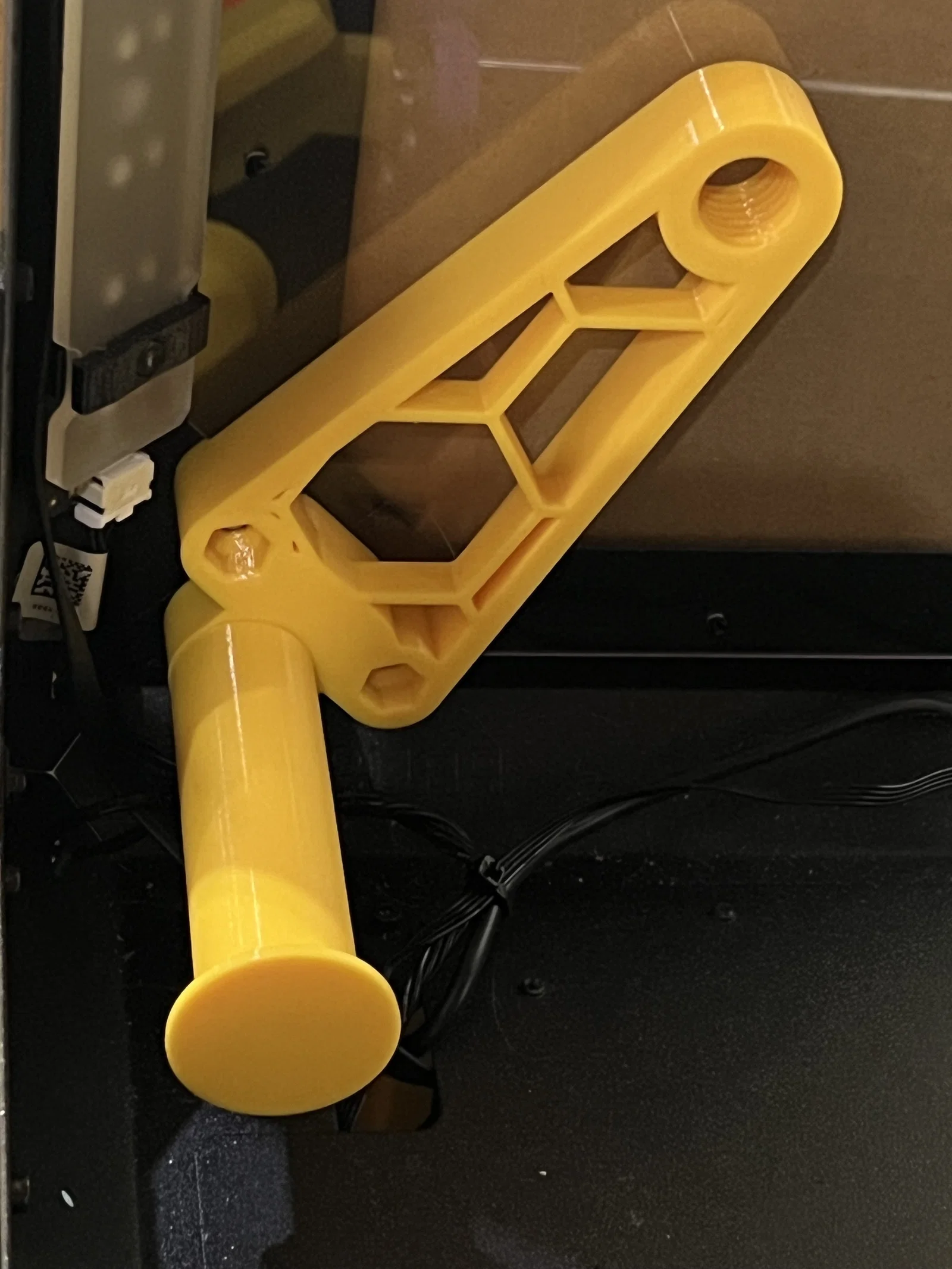

• Vị trí trục dự phòng: Được điều chỉnh để tránh vít khung, cho phép vặn chặt hoàn toàn. Có thể dùng để cất giữ trục khi không sử dụng.
• Khe bắt ốc: Đã tinh chỉnh để ốc vít bám chắc hơn.

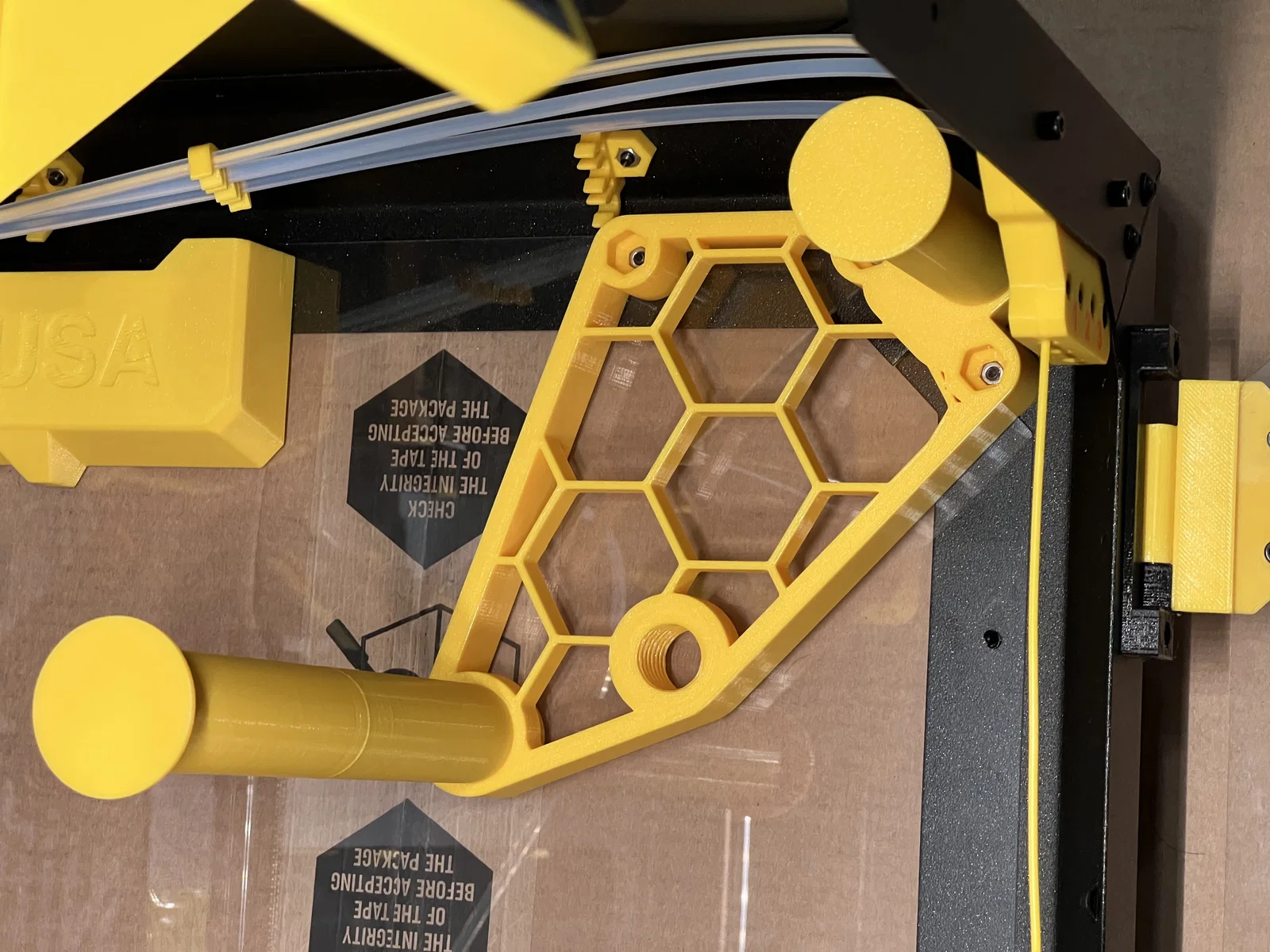

• Vị trí trục thứ hai: Điều chỉnh để lắp vừa các cuộn có đường kính lớn.

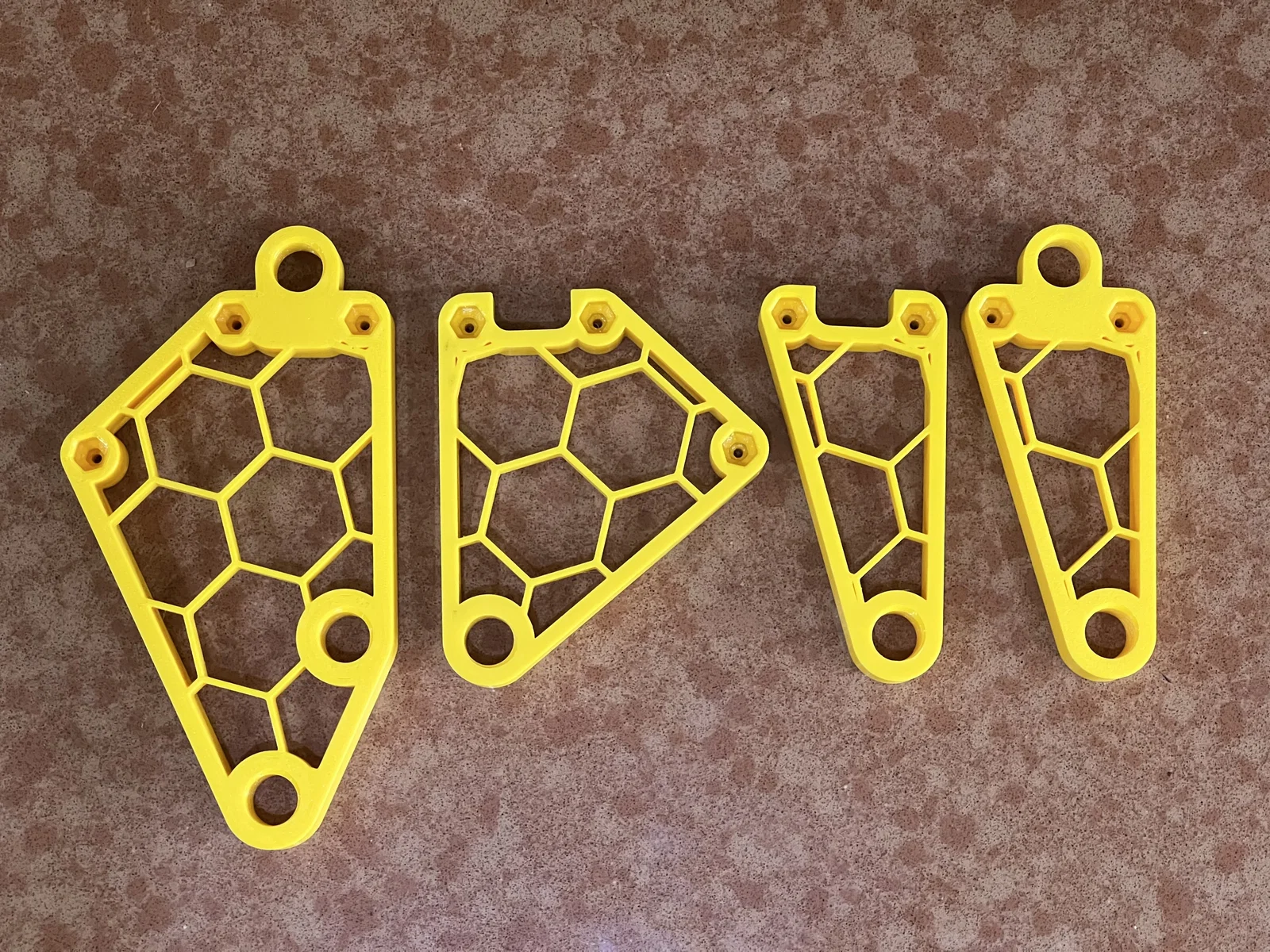

Các giá đỡ mới nằm trong thư mục ‘Version 3.1 brackets - 22 April 2024’. Có 12 file STL với 3 dạng hình học (2 lỗ vít/1 trục; 3 lỗ vít/1 trục; 3 lỗ vít/2 trục) cùng các tùy chọn có/không có đế cắm trục dự phòng và bản đối xứng (FTR/FTL).

(Tham khảo cách bố trí của tôi trong mô tả gốc để lắp đặt tối ưu cho hệ thống 5 cuộn).

Tôi đã đính kèm file OpenSCAD để bạn tùy chỉnh. Các trục vẫn giữ nguyên thiết kế cũ.

Cấu tạo giá đỡ:

1. Giá đỡ gắn khung.
2. Trục vặn (các độ dài: 75mm, 90mm, 125mm, 165mm).
3. Phần mở rộng (50mm hoặc 75mm).

Thiết lập in:

• In bằng nhựa PETG, không cần support.
• Thiết lập: 0.3mm layer height, 4 perimeters, 5 lớp trên/dưới, 40% cubic infill.
• Gia cố phần ren bằng cách dùng 'Height Range Modifier' để in đặc (solid infill) tại đoạn ren.

Lắp ráp:

• Nhấn đai ốc vào các khe trên giá. Dùng vít M3x12 để gắn vào khung Enclosure.
• Vặn trục vào giá đỡ. Nếu ren hơi chặt do nhựa, hãy dùng một ít chất bôi trơn và vặn ra vào vài lần để làm trơn.

Tùy chỉnh:

Tôi đã cung cấp các mẫu thử (test pieces) để bạn kiểm tra độ khớp của ren trước khi in toàn bộ. Nếu cần thay đổi thông số, hãy sử dụng file OpenSCAD đi kèm.
