Bộ khung gắn tủ Rack cho UniFi Pro Max 16 và PoE chuyên nghiệp

Khay gắn tủ Rack cho UniFi Pro Max 16 và phiên bản PoE

Đối với những anh em đang sử dụng hệ thống mạng UniFi chuyên nghiệp, việc sắp xếp thiết bị sao cho gọn gàng trong tủ rack luôn là một bài toán đau đầu. Mẫu thiết kế này là giải pháp tối ưu giúp bạn cố định chiếc switch UniFi USW-Pro-Max-16 (cả phiên bản có PoE và không PoE) lên tủ rack một cách chuyên nghiệp và chắc chắn nhất. Thay vì để thiết bị nằm chênh vênh hoặc chiếm diện tích trên kệ, bộ khung này giúp thiết bị nằm vừa vặn, đảm bảo tính thẩm mỹ cao cho hệ thống mạng của bạn.

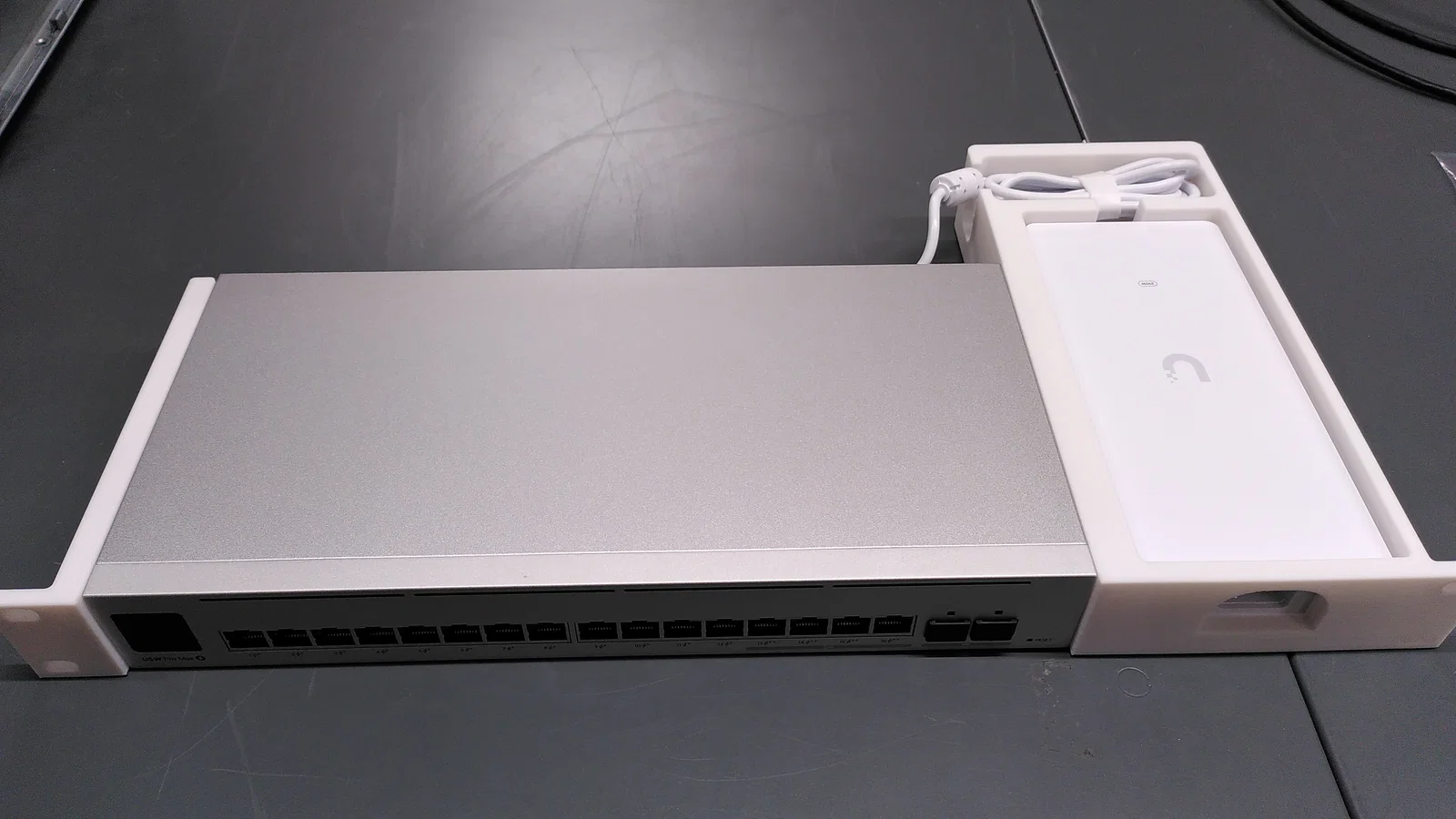

Sản phẩm được thiết kế thông minh với phần khay phụ đi kèm để cố định bộ nguồn hoặc các phụ kiện liên quan ngay cạnh thiết bị chính. Việc lắp đặt không quá phức tạp, giúp anh em kỹ thuật dễ dàng tự in và thi công ngay tại nhà hoặc văn phòng mà không cần các loại giá đỡ đắt tiền từ hãng. Thiết kế này giúp tối ưu hóa không gian, giúp các sợi cáp đi gọn gàng hơn và đảm bảo thiết bị được cố định an toàn, hạn chế tối đa các va chạm không đáng có trong quá trình vận hành tủ rack.

Để đạt được chất lượng tốt nhất khi in 3D mẫu rackmount này, anh em cần lưu ý một số điểm quan trọng sau đây:

• Vật liệu: Nên ưu tiên sử dụng nhựa PLA để đảm bảo độ cứng vững, tuy nhiên nếu tủ rack của bạn thường xuyên tỏa nhiệt cao, PETG sẽ là lựa chọn thay thế bền bỉ hơn.
• Thông số in: Mức thiết lập infill khoảng 20% là đủ dùng, nhưng nếu muốn độ chắc chắn cao nhất, bạn hãy tăng số lượng tường (wall count) để chịu lực tốt hơn.
• Phụ kiện lắp ráp: Bạn cần chuẩn bị sẵn 8 con ốc M4x16mm loại đầu lục giác (inHex) để cố định các khớp nối của khung.
• Tương thích: Mẫu này hoàn toàn khớp với kích thước của dòng USW-Pro-Max-16, kể cả phiên bản PoE hay non-PoE.
• Lưu ý: Ngoài ốc lục giác, các loại ốc Phillips hay Torx có cùng kích thước cũng có thể sử dụng được nếu bạn không tìm mua được đúng loại đầu ốc khuyến nghị.
• Độ bền: Hãy đảm bảo lớp in đầu tiên dính chắc trên bàn nhiệt để tránh cong vênh, vì đây là bộ phận chịu lực cho các thiết bị mạng đắt tiền.

Hy vọng với bản thiết kế này, anh em sẽ có được một hệ thống mạng UniFi ngăn nắp và chuyên nghiệp hơn, đúng chất dân IT chính hiệu.
