Tay nắm cửa cho xe Caravan

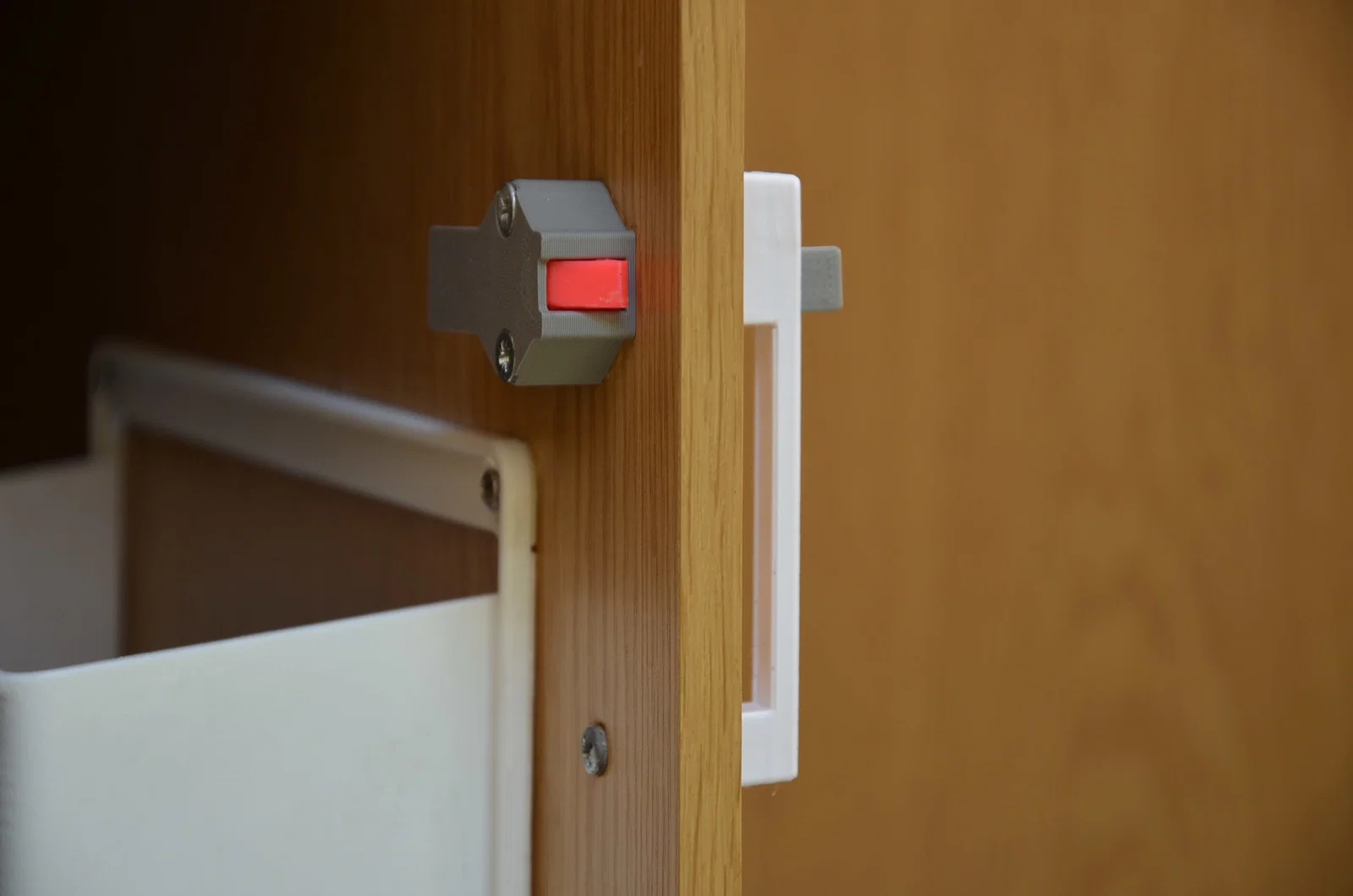

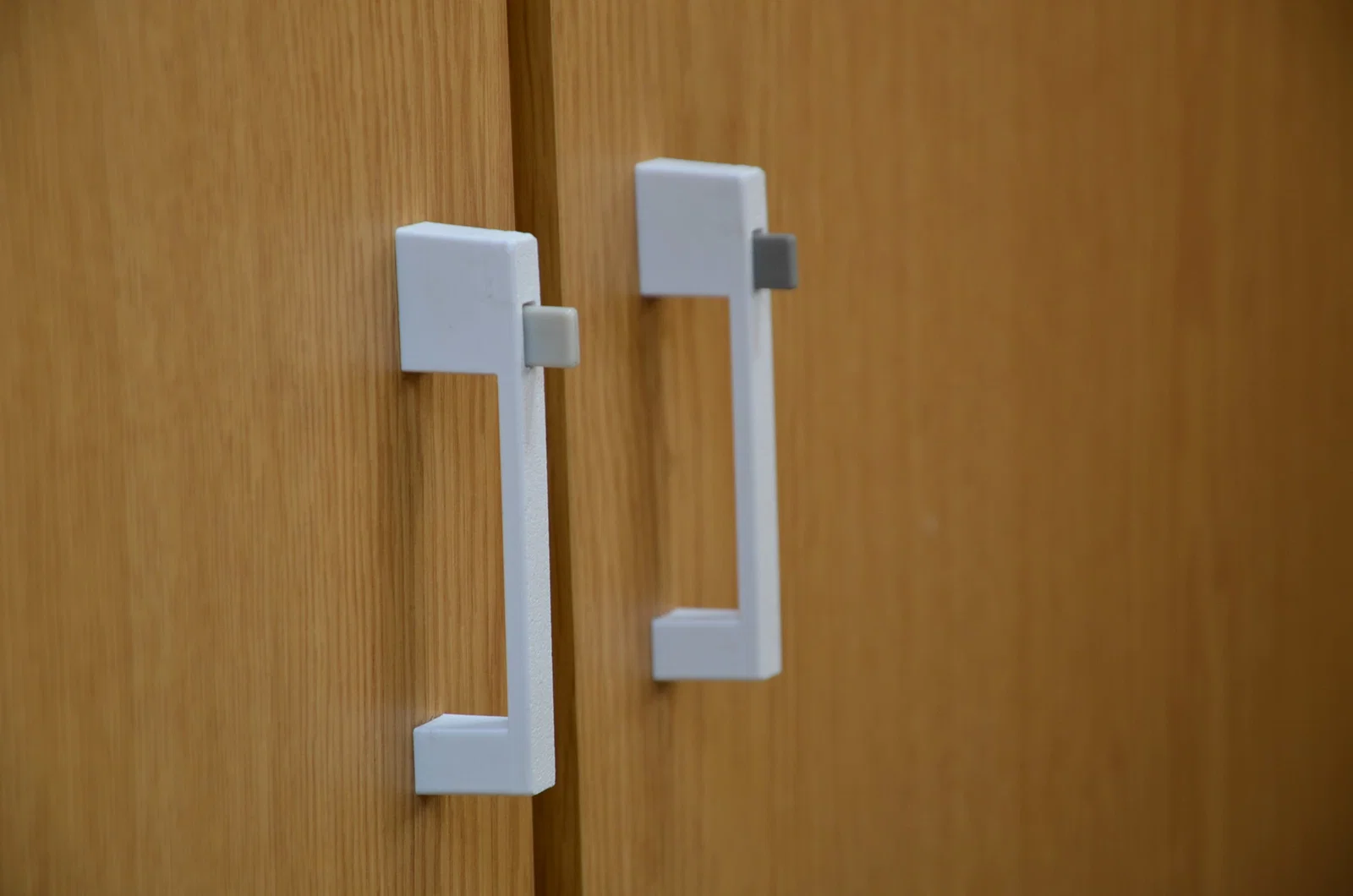

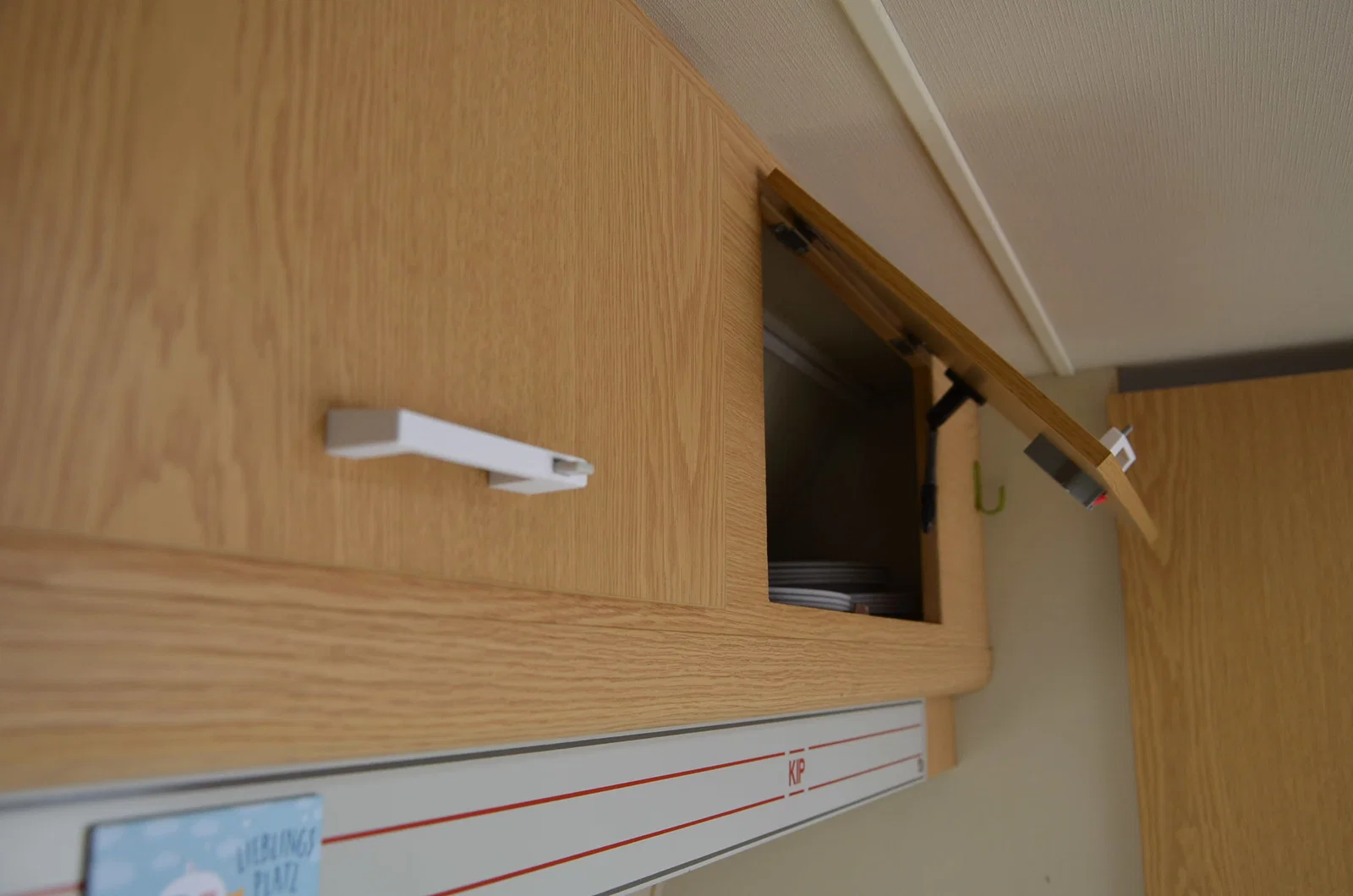

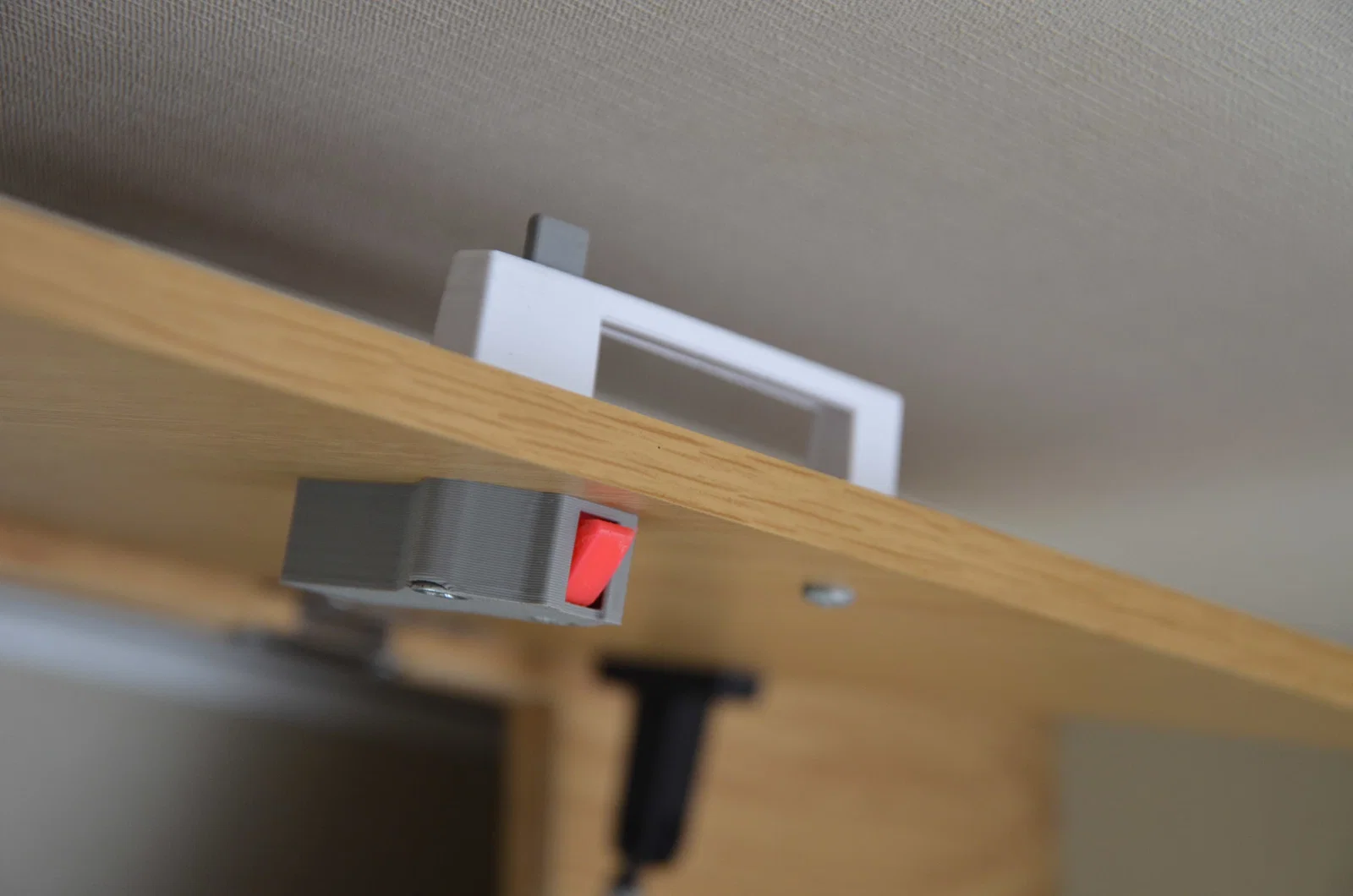

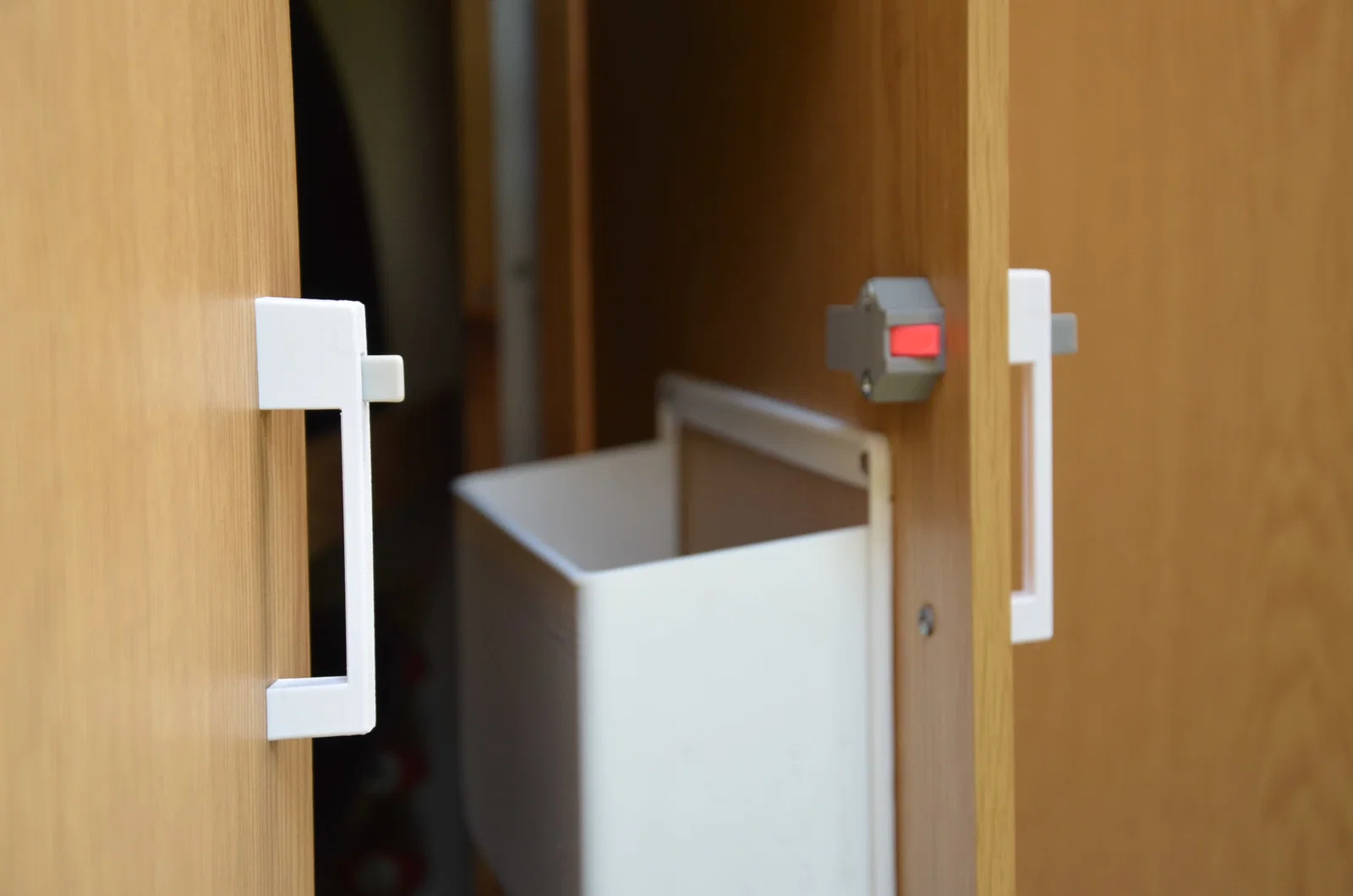

Cái tay nắm này được thiết kế để dùng cho xe cắm trại (camper) hoặc xe caravan, giúp giữ cho cửa đóng chặt trong lúc di chuyển. Tay nắm này móc vào một tấm khóa và có thể mở ra bằng cách ấn vào nút bấm. Nếu bạn muốn tùy chỉnh theo nhu cầu riêng, mình đã đính kèm file .step để bạn tải về.

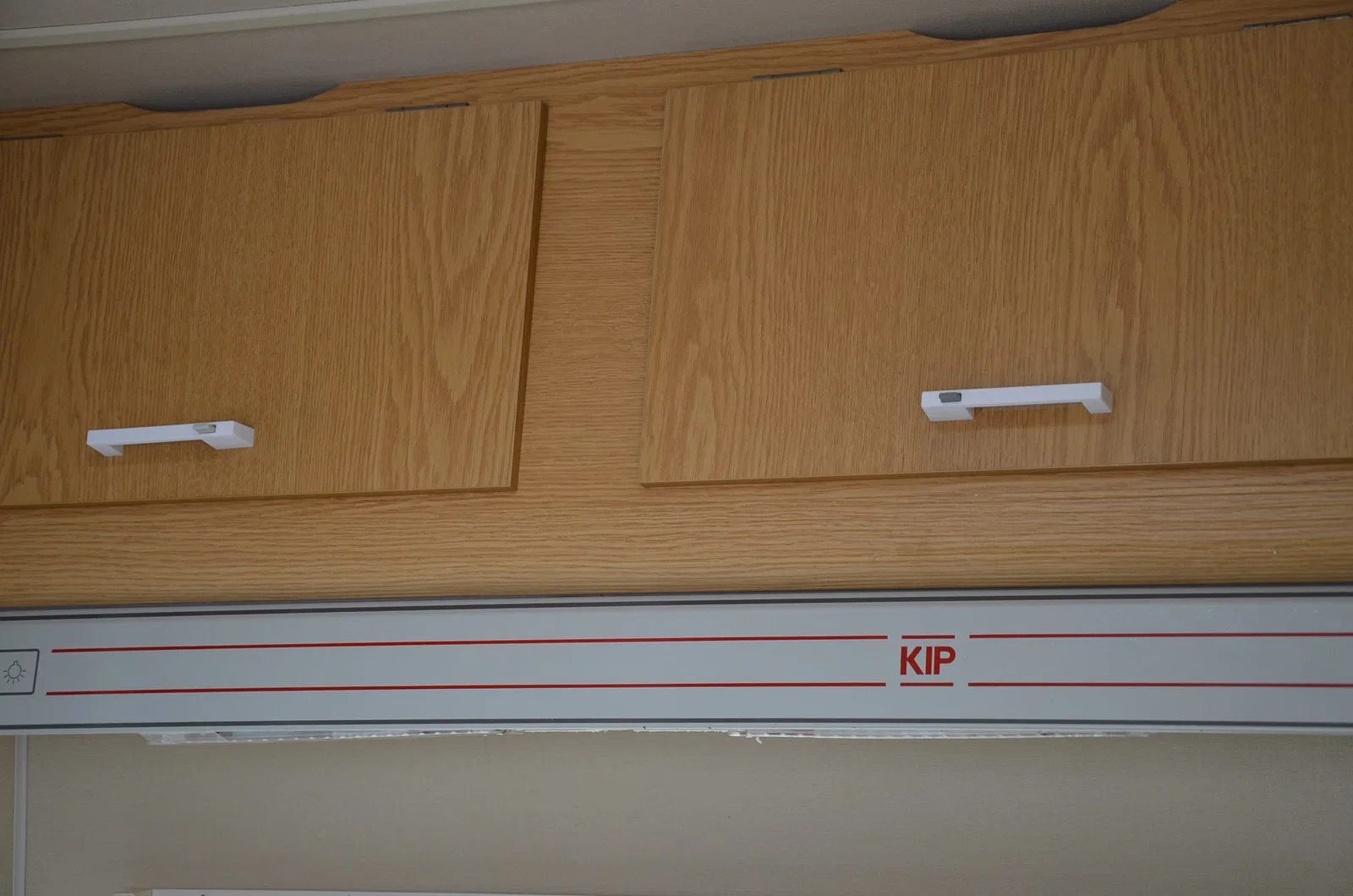

Kích thước được lấy từ một chiếc xe caravan hiệu Kip cũ, vì mình cần thay thế bộ phận đã hỏng. Nếu may mắn, tay nắm này có thể dùng thay thế trực tiếp cho xe của bạn mà không cần phải khoan thêm lỗ mới trên cánh cửa.

In ấn: Hãy in tất cả các bộ phận theo hướng mặc định. Điều này đặc biệt quan trọng đối với phần LockLatch (lẫy khóa) và LockPusher (nút đẩy) để đảm bảo chuyển động mượt mà. Nhớ bật chế độ support cho các phần này. Mình đặc biệt khuyên bạn nên in bằng nhựa PETG hoặc ABS. Nhựa PLA có thể bị mềm ra dưới nắng nóng mùa hè.

Lắp ráp: Lắp tất cả các bộ phận như hình bên dưới. Hãy bôi một vài giọt dầu, mỡ bôi trơn hoặc chất bôi trơn khác như vaseline vào các bề mặt chuyển động. Nếu bạn không chắc chắn về vị trí các bộ phận, hãy xem file .3mf để biết cách lắp ráp đúng.

Lưu ý: Bạn có thể điều chỉnh độ cứng của lò xo bằng cách in ở các độ cao khác nhau. Loại vật liệu sử dụng cũng ảnh hưởng lớn đến độ đàn hồi của lò xo.

Lắp đặt: Sử dụng DrillTemplate (khuôn khoan) để đảm bảo các lỗ được căn chỉnh chuẩn xác và xác định đúng vị trí cho HookPlate (tấm móc). HookPlate có thể hoạt động tốt khi in ra, nhưng mình khuyên dùng một mảnh nhôm nhỏ làm tấm móc để bền hơn.

Lưu ý: Nếu bạn vẫn còn giữ tay nắm zin, bạn cũng có thể sử dụng phiên bản được thiết kế để dùng với lò xo cuộn.
