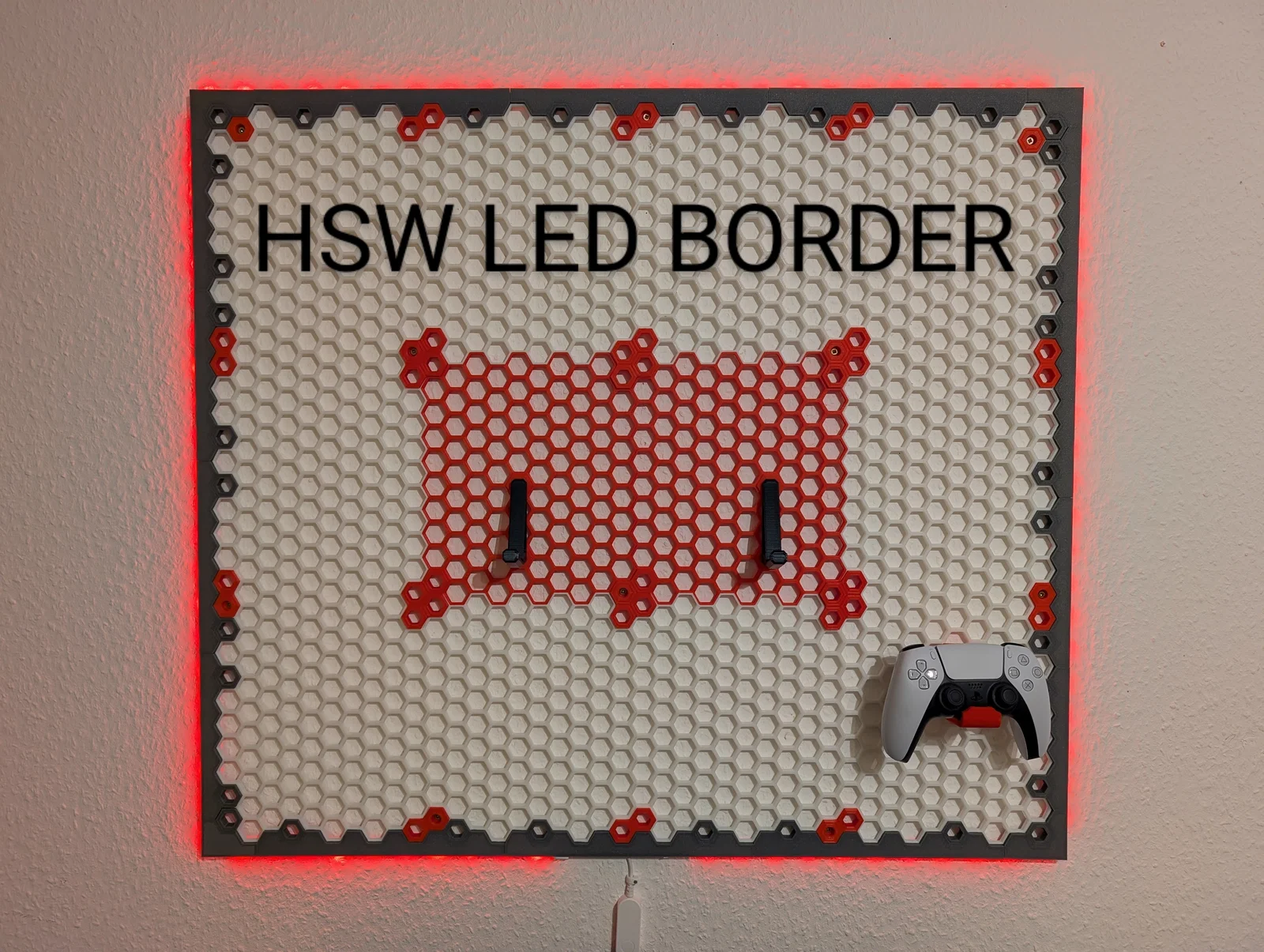

Khung Viền HSW cho Dải Đèn LED (Bản cập nhật góc vát!)

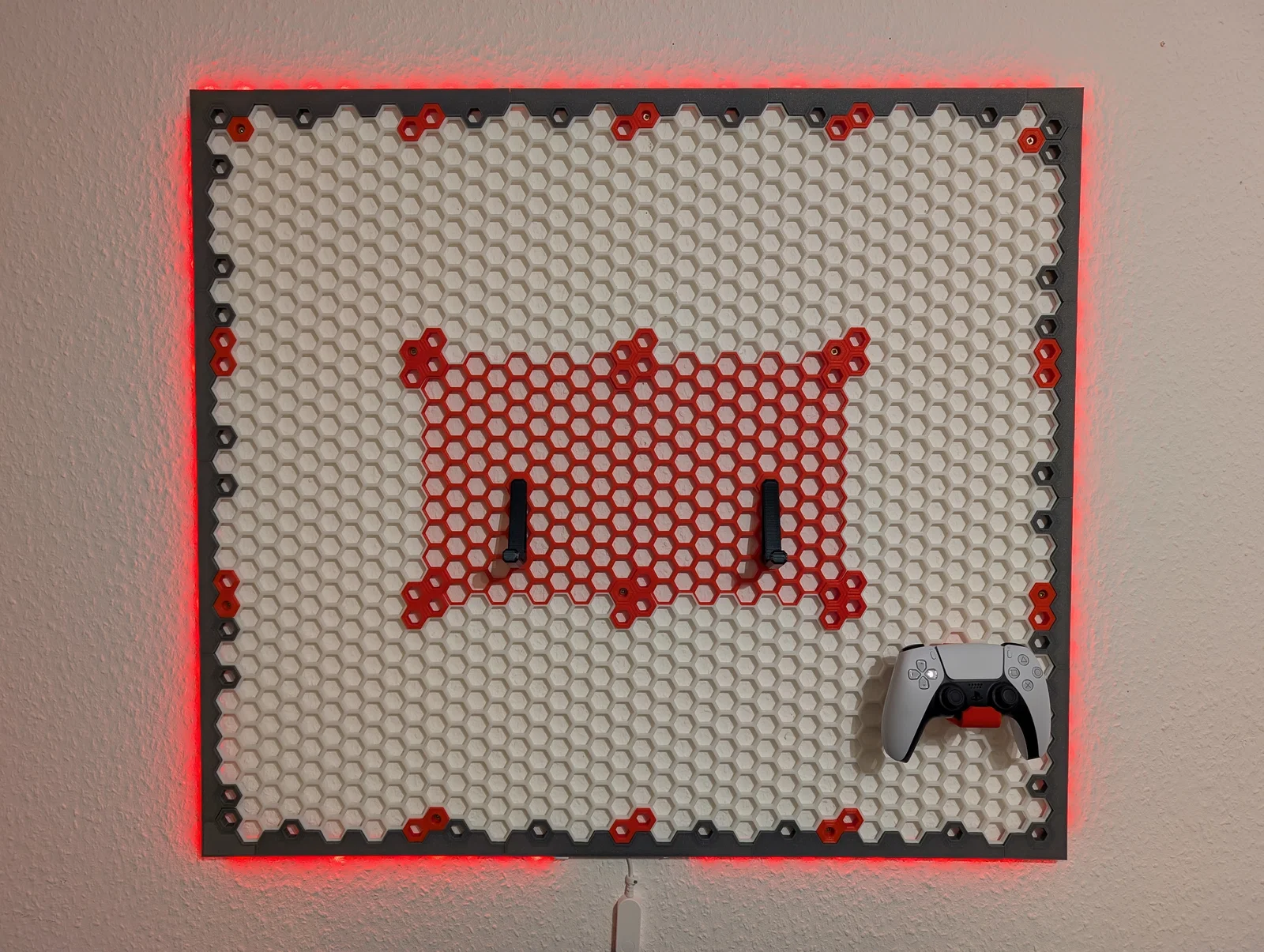

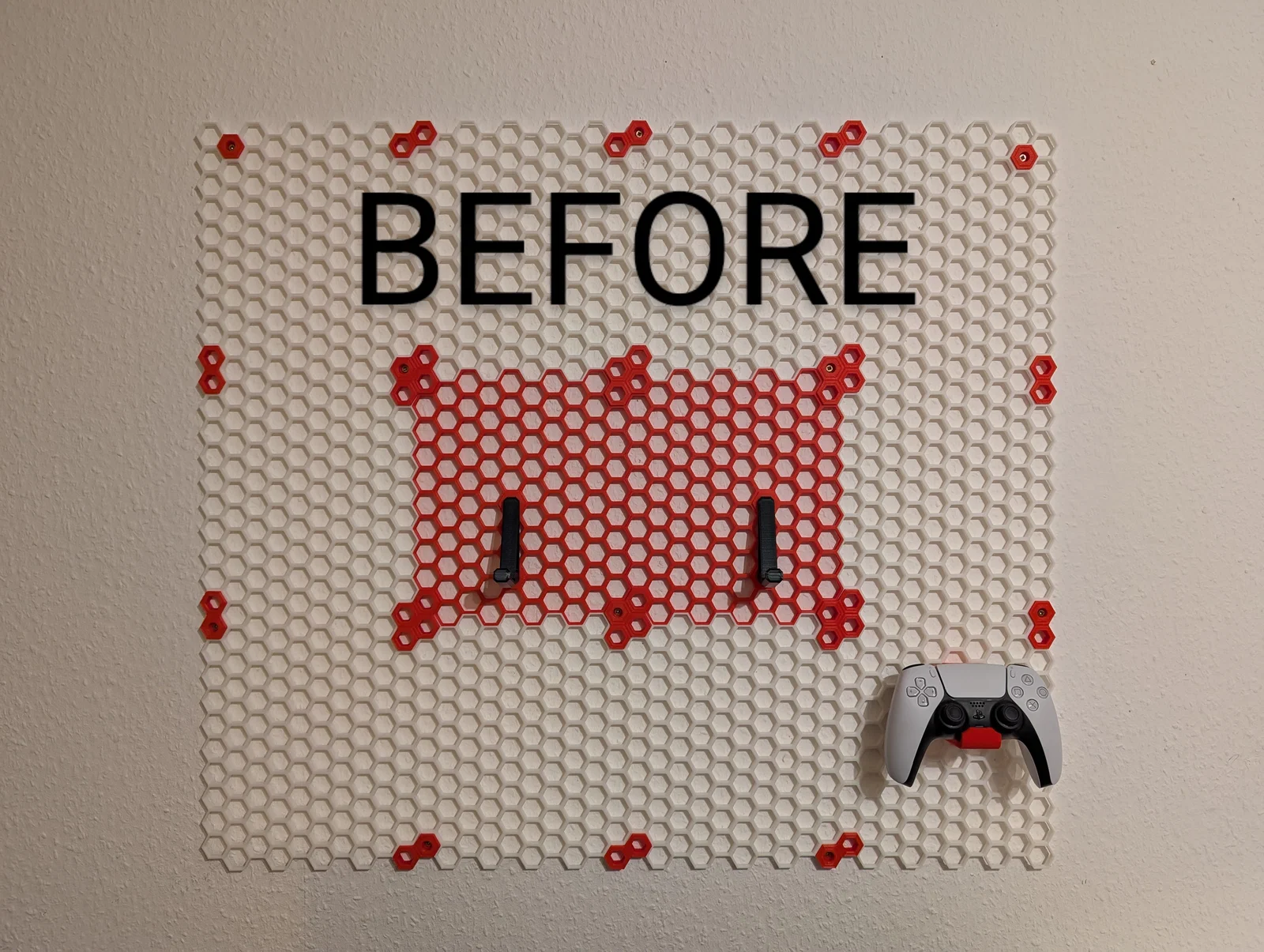

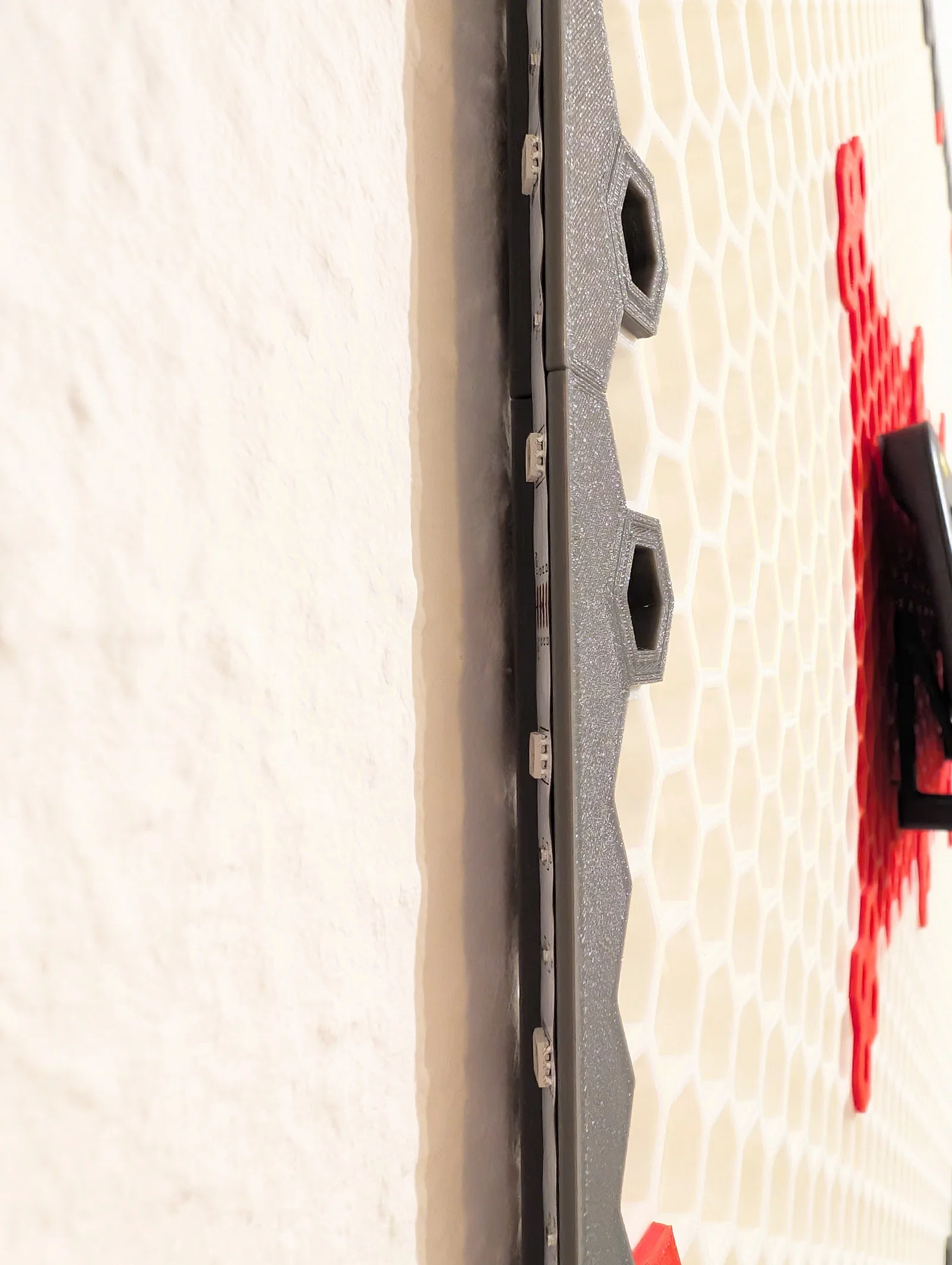

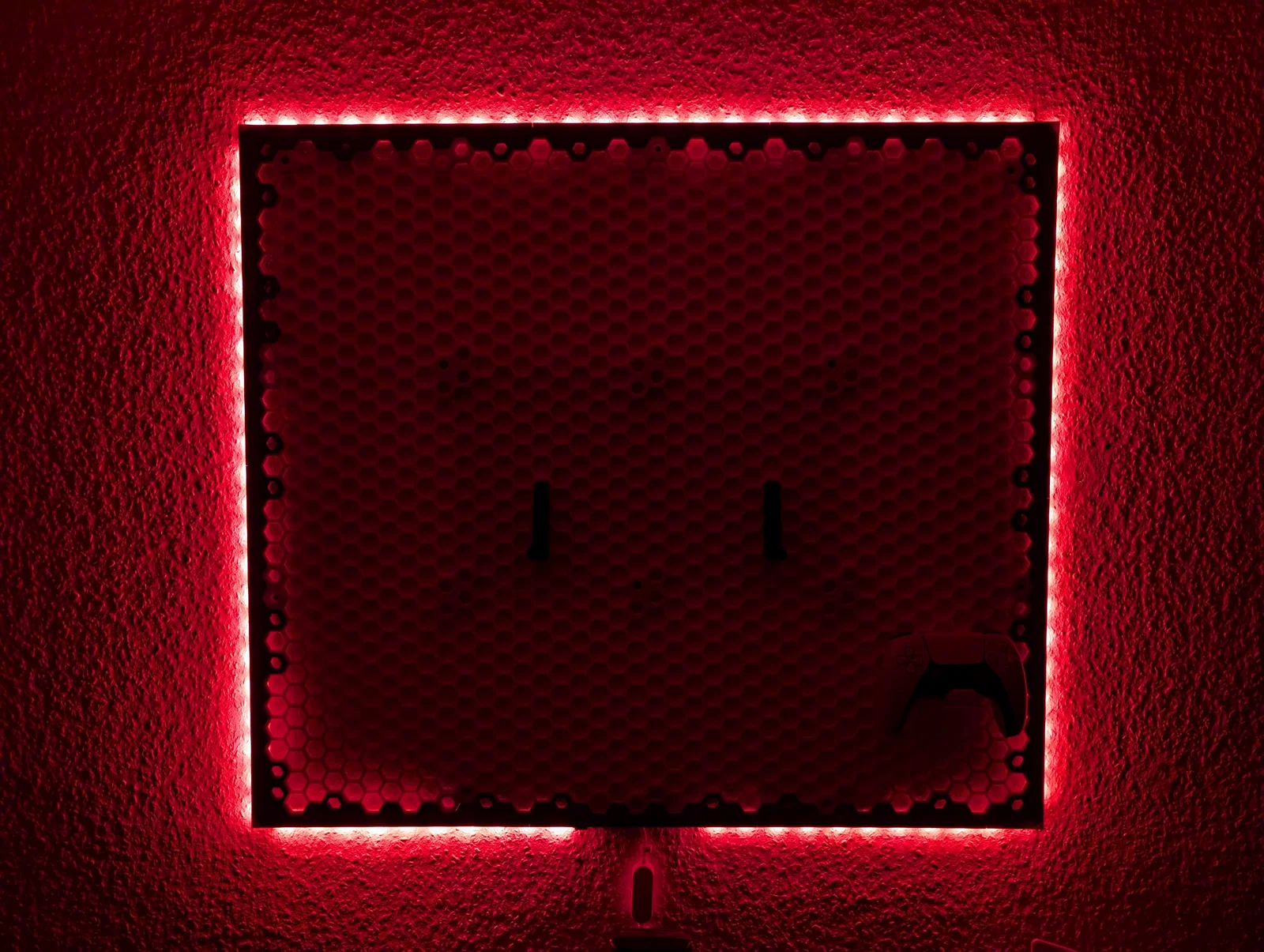

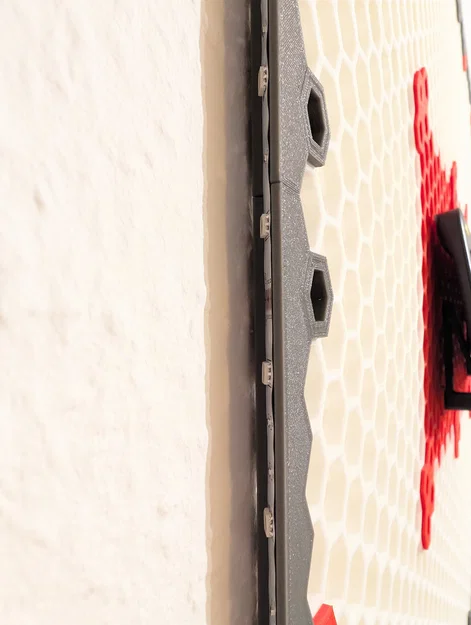

Phần khung viền này rất dễ gắn vào Honeycomb Storage Wall (HSW) hiện có của bạn. Nó có thiết kế mặt sau vát góc để bạn lắp dải đèn LED (10 mm), giúp tạo ra luồng ánh sáng gián tiếp rất đẹp mắt xung quanh HSW.

Số lượng linh kiện bạn cần phụ thuộc chủ yếu vào số lượng cột lục giác trên tường của bạn. Nếu số cột là số lẻ, bạn cần đặc biệt chú ý đến loại linh kiện mình chọn, chi tiết sẽ được giải thích bên dưới.

Thông tin quan trọng - đọc kỹ trước khi in

Do cấu trúc lục giác của tường, có nhiều hình dạng khả thi. Bạn có thể cần in các loại góc khác nhau và có thể phải lật ngược (mirror) một phần hoặc toàn bộ các file STL được cung cấp để vừa với tường của mình.

Các linh kiện được gắn bằng chốt cài, nên bạn cần chừa các ô lục giác trống ở hai đầu. Điều này có nghĩa là bạn cần chọn độ dài các đoạn viền sao cho chúng bắc cầu qua các chốt cố định, ví dụ như khớp nối giữa hai tấm tường nếu bạn đã bắt vít cố định và không thể di chuyển chúng.

Các file STL đã được xoay sẵn hướng in. Mặt trên của chúng sẽ hướng về phía tường.

Các linh kiện được thiết kế không có khe hở dung sai. Việc đùn nhựa quá mức (overextrusion) có thể khiến các khớp nối không khớp. Bạn nên in thử một linh kiện trước để kiểm tra độ khít.

Các góc (Corners)

Nếu HSW của bạn là hình chữ nhật, bạn chỉ cần các góc tiêu chuẩn. Với các hình dạng khác, hãy dùng "creative corners" để nối viền theo các góc độ khác nhau.

Góc tiêu chuẩn (Standard corners)

Các góc tiêu chuẩn có 2 phiên bản: góc "sắc" (sharp) và góc "phẳng" (flat).

• Số cột chẵn: bạn sẽ cần in hai góc của mỗi loại (kiểm tra xem có cần lật ngược không).
• Số cột lẻ: bạn sẽ cần in HOẶC hai góc của mỗi loại HOẶC bốn góc của một loại duy nhất, tùy thuộc vào tường của bạn (kiểm tra xem có cần lật ngược không).

Với bản cập nhật này, cả hai phiên bản góc đều đã có thêm tùy chọn cạnh bo tròn.

Góc sáng tạo (Creative corners)

Với những góc này, bạn có thể nối hai đoạn viền của HSW ở bất kỳ góc độ nào.

Tên các góc dựa trên các đoạn viền mà chúng kết nối (gọi là ngang và dọc, xem bên dưới) và góc nhìn từ bên trong HSW.

• hh --> hai viền ngang
• hv --> một viền ngang và một viền dọc
• vv --> hai viền dọc

Các đoạn viền (Borders)

Có 2 loại viền: ngang và dọc. Hãy chắc chắn rằng các đoạn viền đã chọn có thể lắp vào những ô lục giác còn trống. Cũng cần cân nhắc các ô lục giác đã bị chiếm chỗ bởi các góc khi chọn độ dài viền.

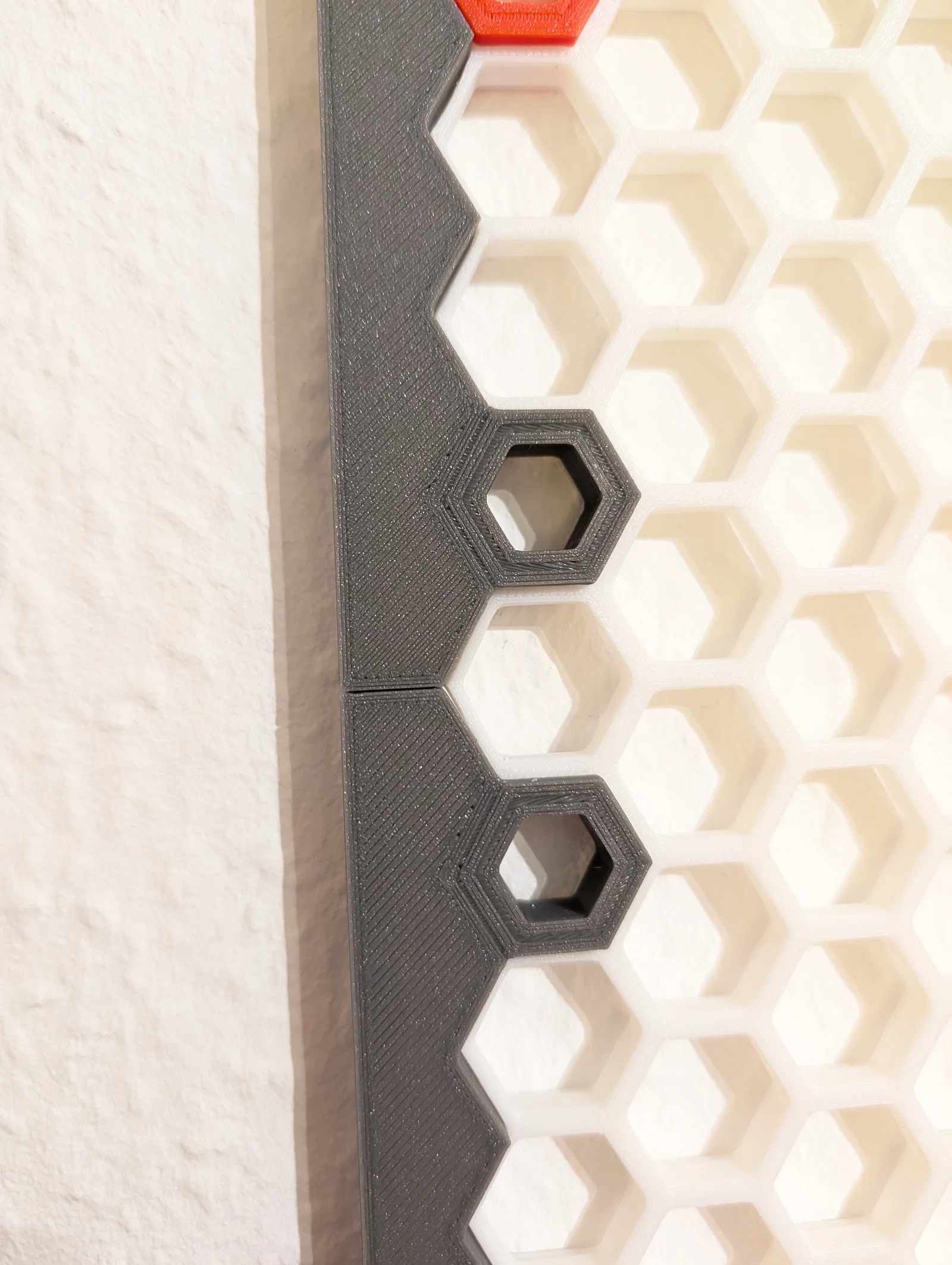

Viền dọc (Vertical Borders) khá đơn giản, vì chúng chạy theo một đường thẳng các ô lục giác ở bên trái và phải của HSW (vuông góc với cạnh lục giác). Chỉ cần đếm số lượng ô lục giác bạn cần.

Viền ngang (Horizontal Borders) được lắp ở phía trên và dưới của HSW (chạy song song với cạnh lục giác). Do sự sắp xếp so le của các ô lục giác dọc theo trục này, chúng được thiết kế với độ dài là bội số của hai.

• Số cột chẵn: chỉ cần chọn các phần bạn cần để lắp đầy viền.
• Số cột lẻ: Chú ý đến hướng của viền so với các góc, vì chúng chỉ khớp ở một bên. Ở bên còn lại, bạn sẽ cần một phần có độ dài lẻ (các phần h1a, h1b, h3a, h3b). Nếu góc trên và dưới khác nhau, bạn cũng sẽ cần một phiên bản khác của phần lẻ đó.

In ấn

In các linh kiện trên mặt phẳng như file đã cung cấp - không cần support. Chiều cao lớp in 0.2 mm, 3 tường (walls), 4 lớp trên & dưới là thông số mình đã in thành công.

Ý tưởng Remix

• Các góc lớn hơn với nhiều điểm gắn kết hơn.
• Thay đổi góc đặt dải đèn LED.

Cập nhật

25-12-12: Nhá hàng cập nhật góc

• Thêm hai góc trong vuông (xem thư mục "creative corners").

25-12-15: Cập nhật góc mới!

• Thêm các phiên bản bo tròn cho góc ngoài hiện có (xem thư mục "standard corners").
• Thêm các góc trong với nhiều góc độ khác nhau (xem thư mục "creative corners").
• Cảm ơn đề xuất từ @MON5TERMATT.
