Khung Trạm Dự Báo Thời Tiết E-Ink

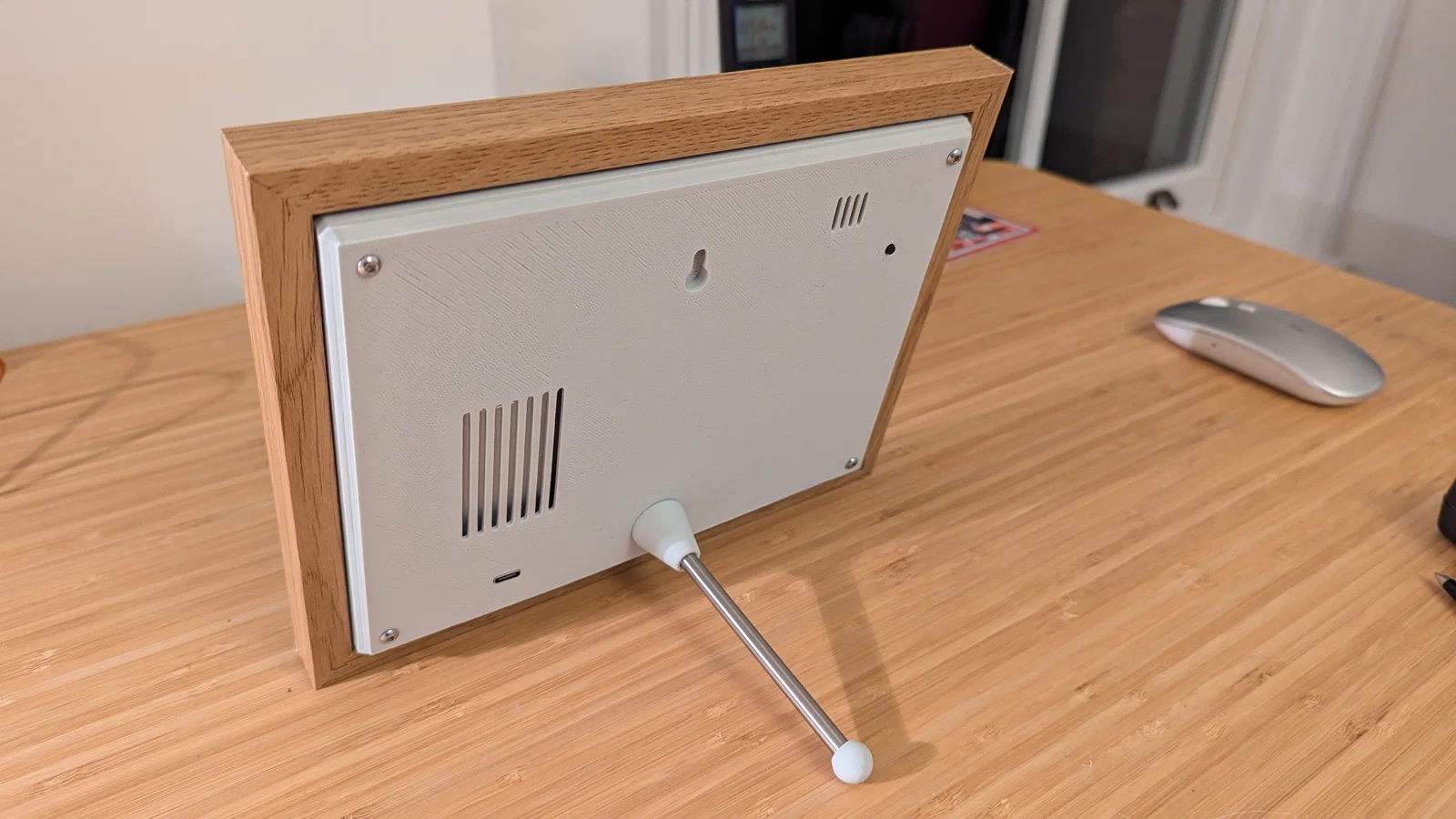

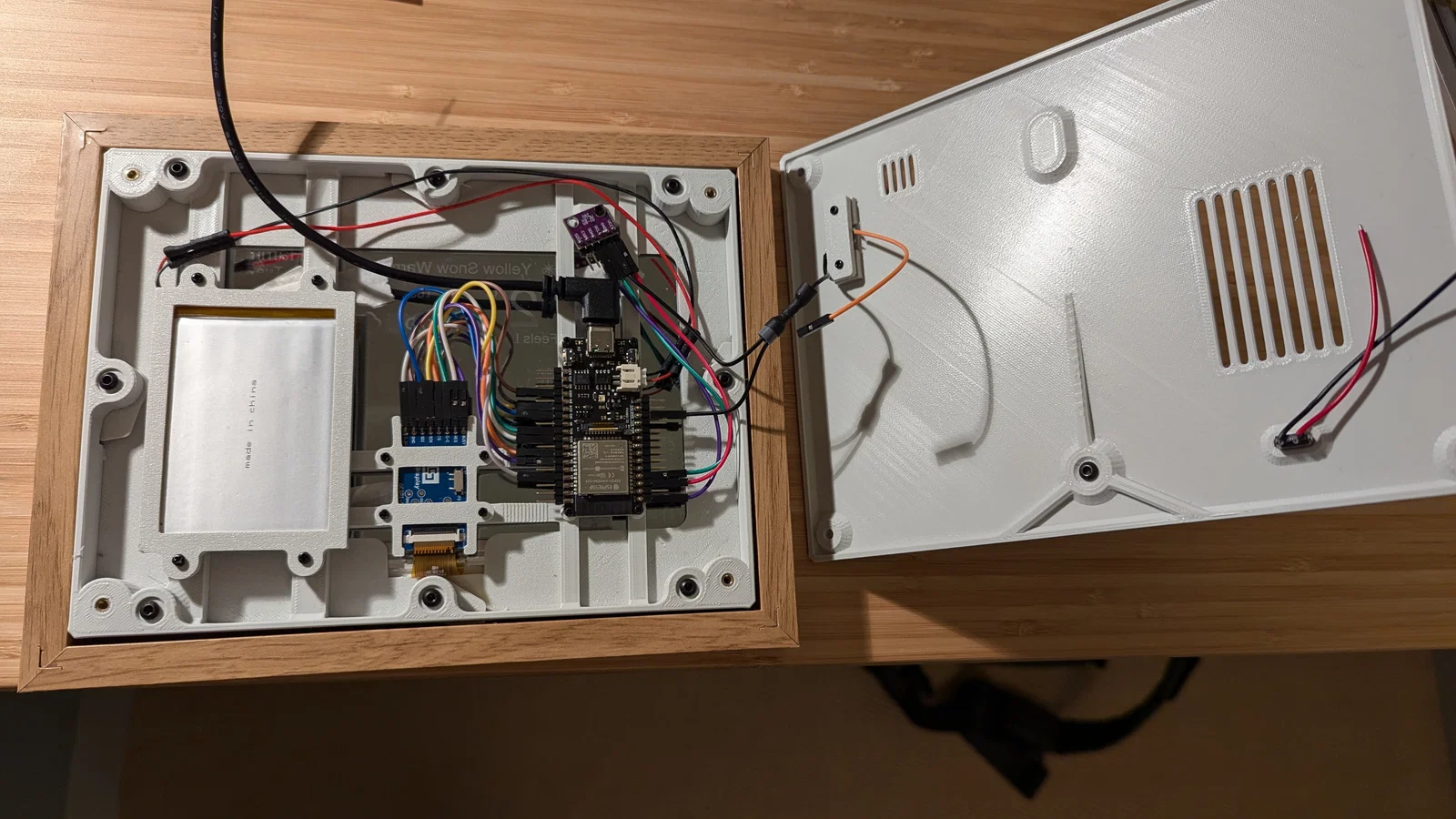

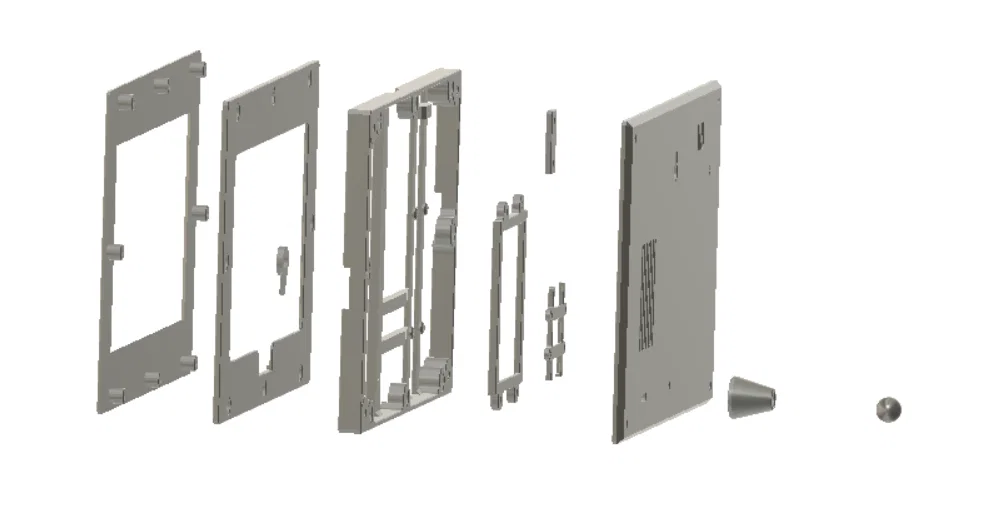

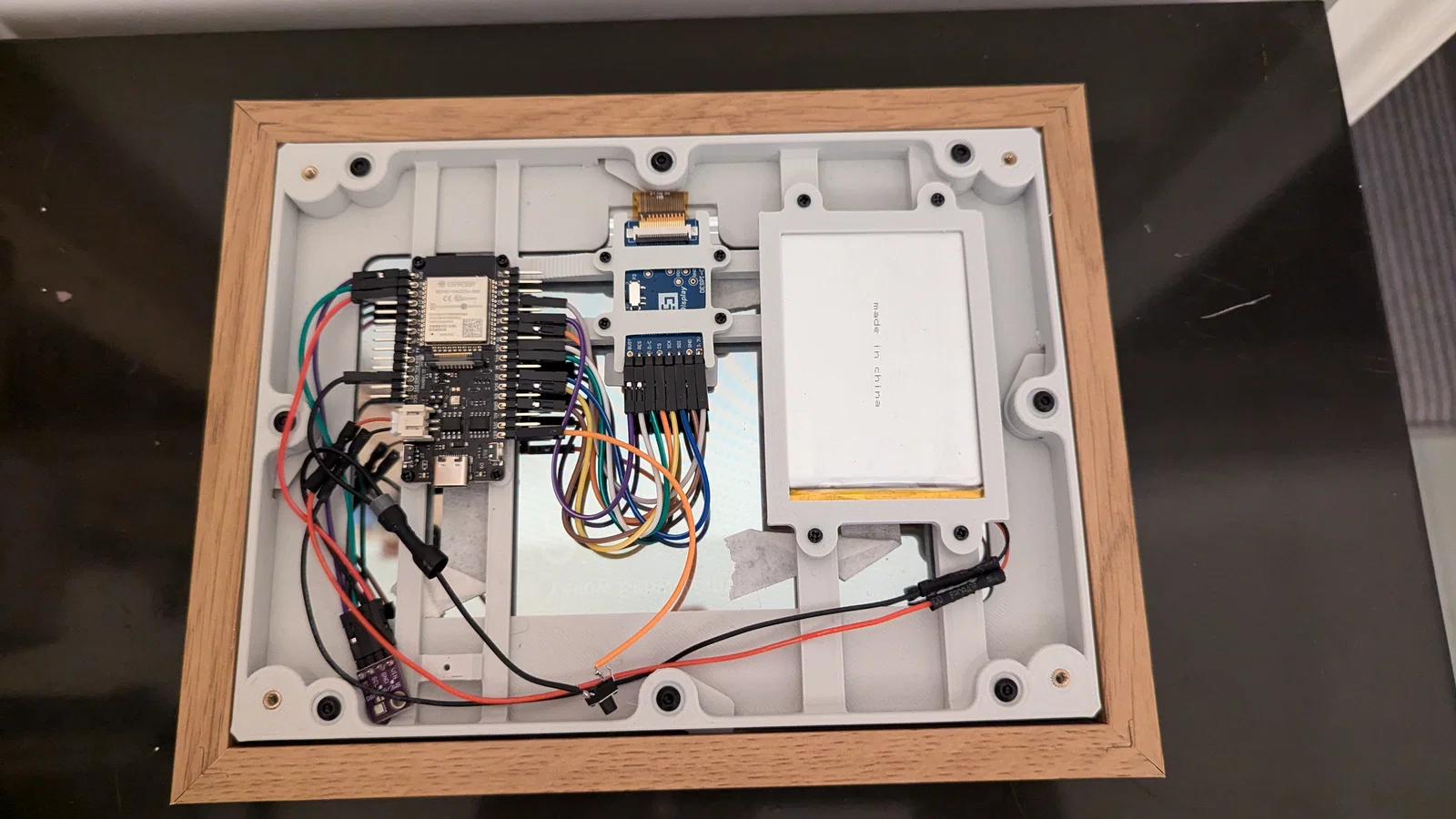

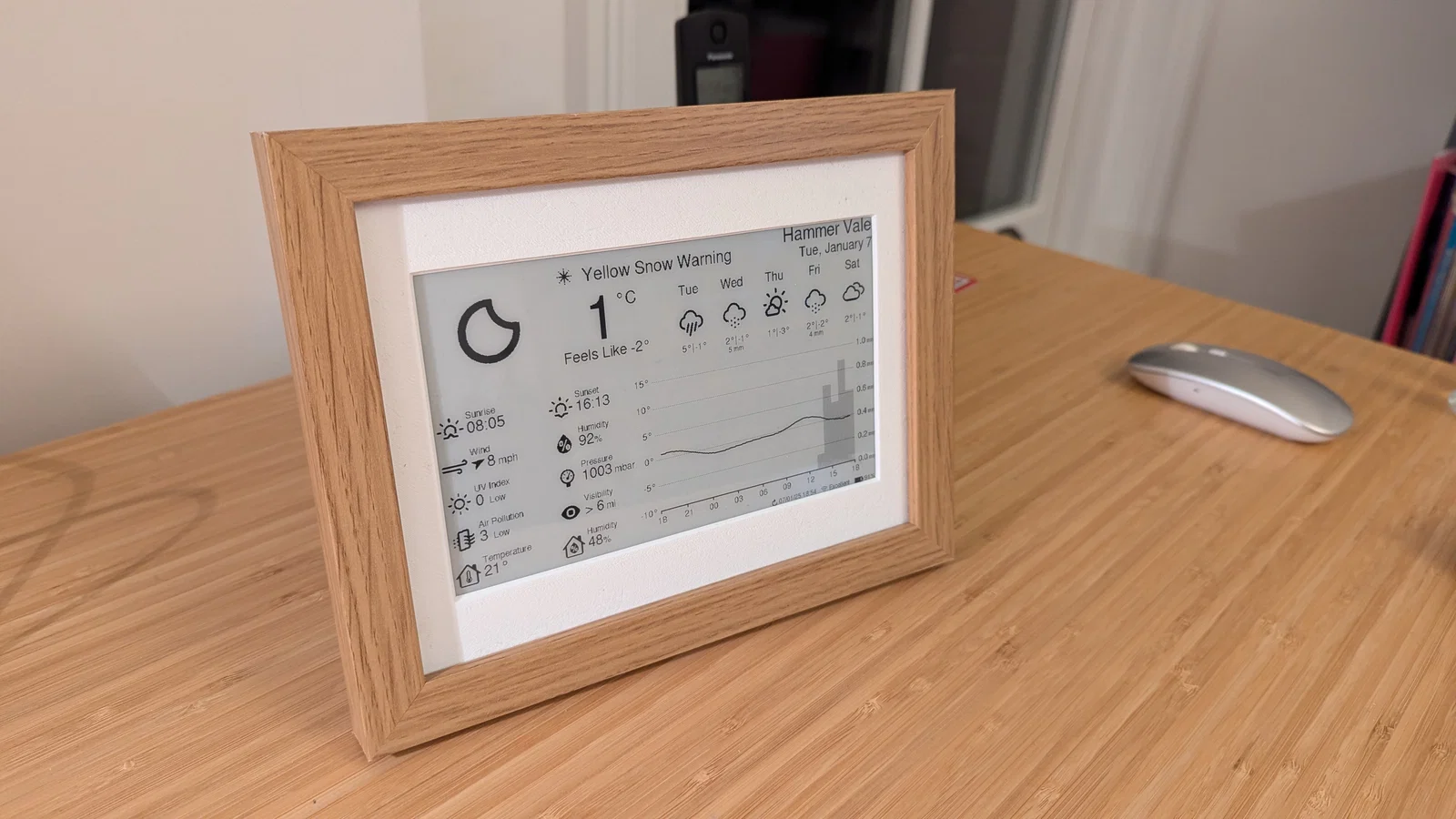

Mẫu này được thiết kế để vừa với khung ảnh và giá đỡ 4 x 6 inch (10 x 15cm) của John Lewis: https://www.johnlewis.com/john-lewis-photo-frame-mount/natural/p4287425?size=4-x-6-inch-10-x-15cm Kích thước thực của khung là 22.7 x 17.6 x 2cm. Thiết kế có các ngàm để giữ khung và vỏ hộp lại với nhau, tận dụng các rãnh vốn dùng để giữ kính và tấm lót lưng của khung ảnh. Ý tưởng này cũng có thể tùy biến cho các loại khung khác. Ngoài các linh kiện trên trang dự án https://github.com/lmarzen/esp32-weather-epd, bạn cần chuẩn bị thêm một bộ ốc vít M3, heat-set inserts, cùng với vít tự cắt (self-tapping screws) để cố định bảng mạch bên trong vỏ. Ngoài ra, cần thêm một thanh kim loại 6mm cho chân đế để bàn (tùy chọn) [bạn có thể dễ dàng sửa đổi thiết kế chân đế khác nếu muốn]. Bạn cũng sẽ cần một cổng cắm USB âm (female USB panel plug) để mở rộng nguồn điện, loại mình đang dùng là: https://www.amazon.co.uk/dp/B0CNBKP1BV?ref=ppx_yo2ov_dt_b_fed_asin_title Mình có đính kèm hình ảnh mô tả thứ tự lắp ráp, cũng như ảnh mặt trước, mặt sau và bên trong của mô hình. Phần viền ốp mặt trước mình in bằng nhựa màu trắng để trông giống với các loại khung ảnh thông thường, các phần còn lại được giấu bên trong hoặc ở mặt sau (mình dùng nhựa màu xám nhạt). File Fusion cũng được đính kèm nếu bạn muốn điều chỉnh cho các kích thước khung khác (tuy nhiên file hơi lộn xộn một chút nhé!).
