Bản Remix ống đi dây điện cho máy in Voron 2.4 300mm

Các file này được dựa trên bản Remix of RyanDam's Cable Management Duct for Voron Printers Version 2.0 của MyStopidStuff để tùy chỉnh các bộ phận sao cho vừa vặn với kích thước máy Voron 2.4 300mm.

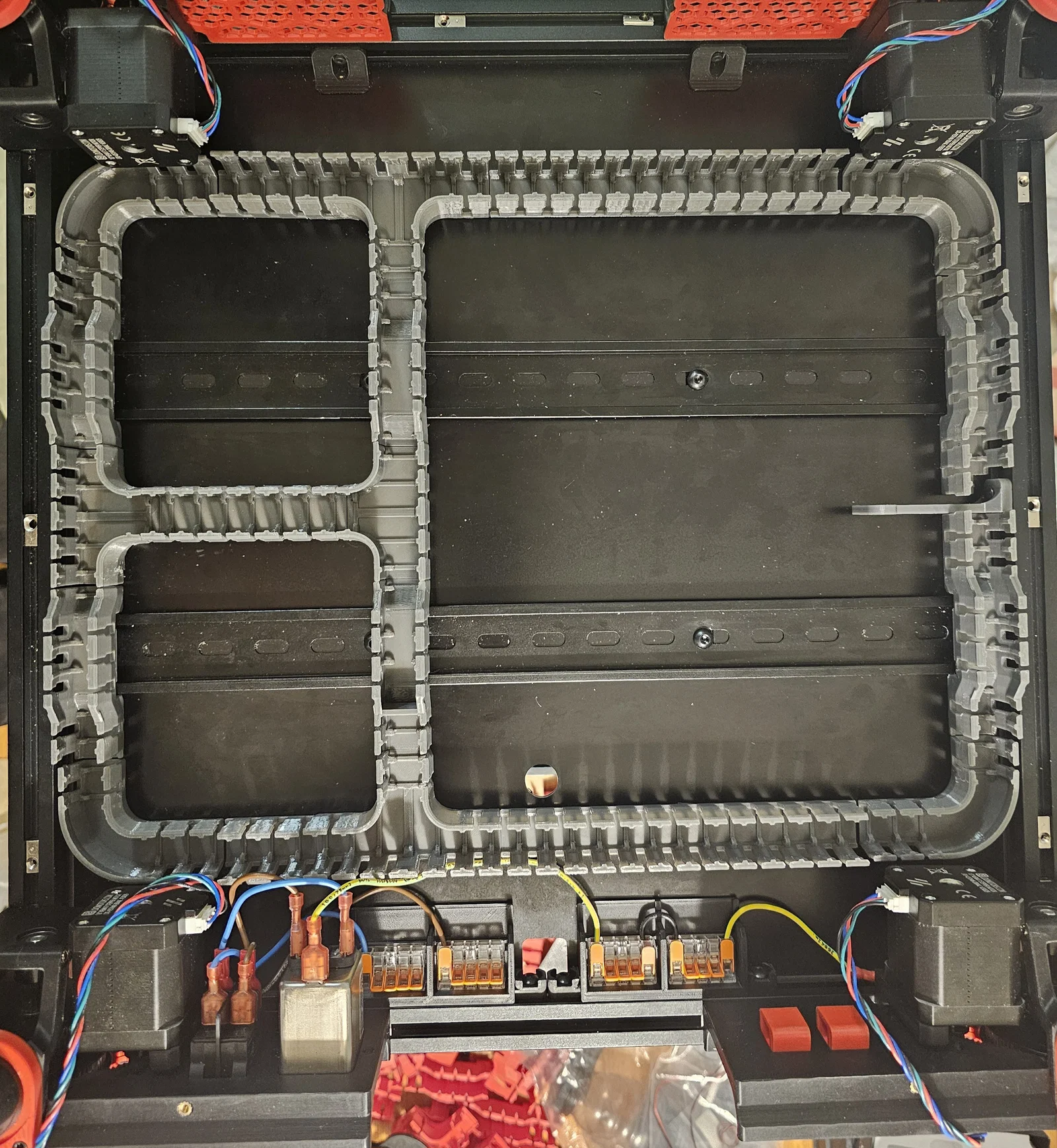

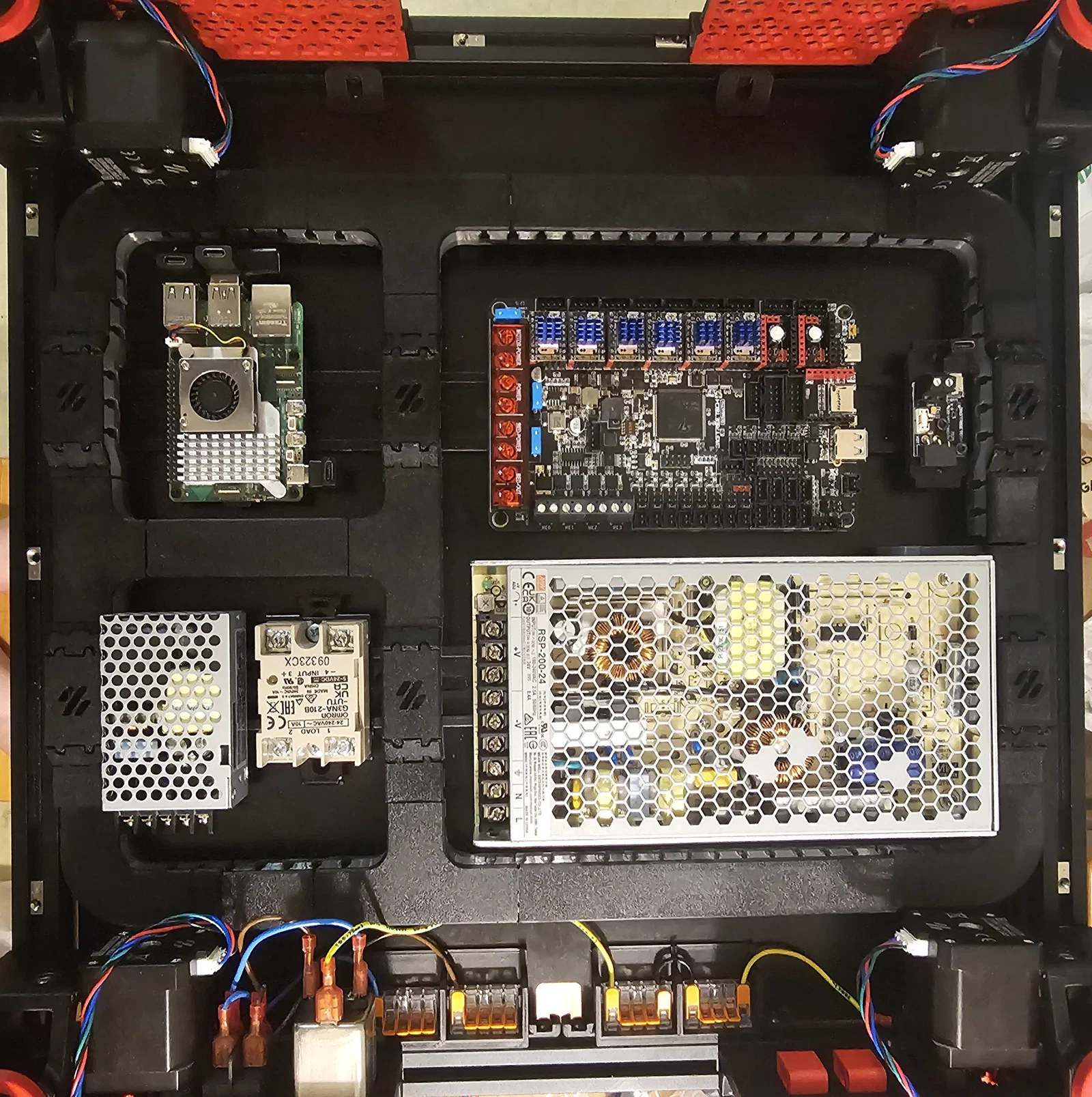

Tất cả các linh kiện tùy chỉnh của mình đều dựa trên phiên bản v2.0 đã được cải tiến (có chỉnh sửa nhỏ để lắp ráp khớp và đẹp hơn). Mình đã thiết kế để các bộ phận dễ dàng xếp thẳng hàng, tạo bố cục gọn gàng (nếu bạn thích cách mình lắp với một rãnh ở giữa để có thêm tùy chọn đi dây).

Phần góc đã được thu nhỏ chiều cao Z xuống 80% để nằm gọn dưới motor (trong không gian hẹp) mà vẫn giúp bạn đóng nắp dễ dàng.

Các dụng cụ (tools) đi kèm chỉ là jig hỗ trợ mình tự làm nhanh, không bắt buộc phải có (dày 1.9mm). Cách mình dùng là đẩy chúng sát vào thanh nhôm profile, sau đó đặt linh kiện dựa vào đó rồi ấn xuống để tạo đường thẳng hoàn hảo, đảm bảo đủ không gian đóng/mở nắp sau này. Các linh kiện có thiết kế "chân đế" để bạn đẩy sát đầu vào nhau, giúp căn chỉnh khoảng cách chính xác.

Phần cầu nối (cutout bridge) giúp bạn sử dụng được thanh giằng nguồn (PSU brace) mà vẫn giữ được vẻ ngoài gọn gàng, đồng bộ.

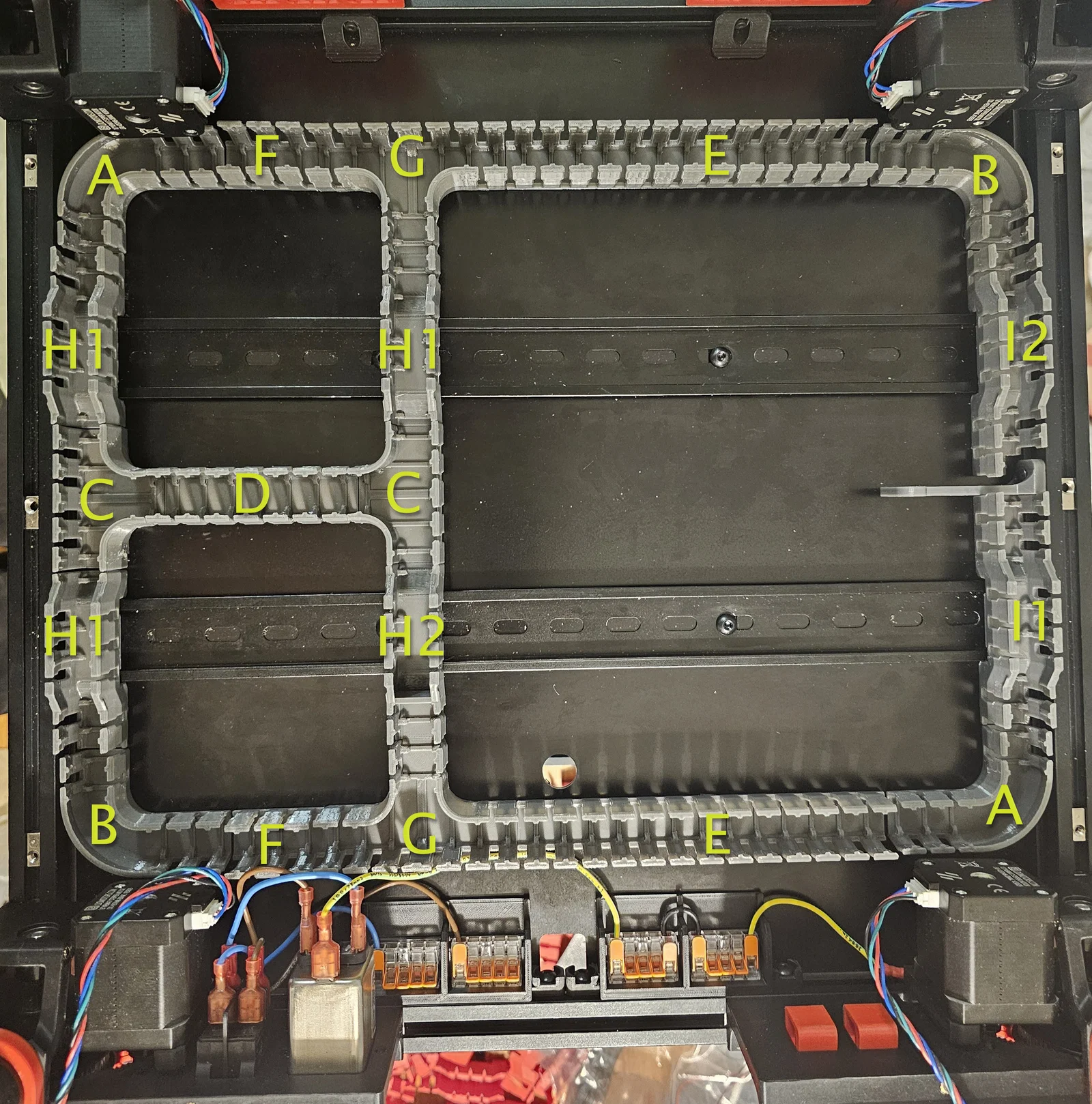

Mình có đăng kèm hình ảnh bố cục lắp đặt theo tên linh kiện để các bạn dễ làm theo.

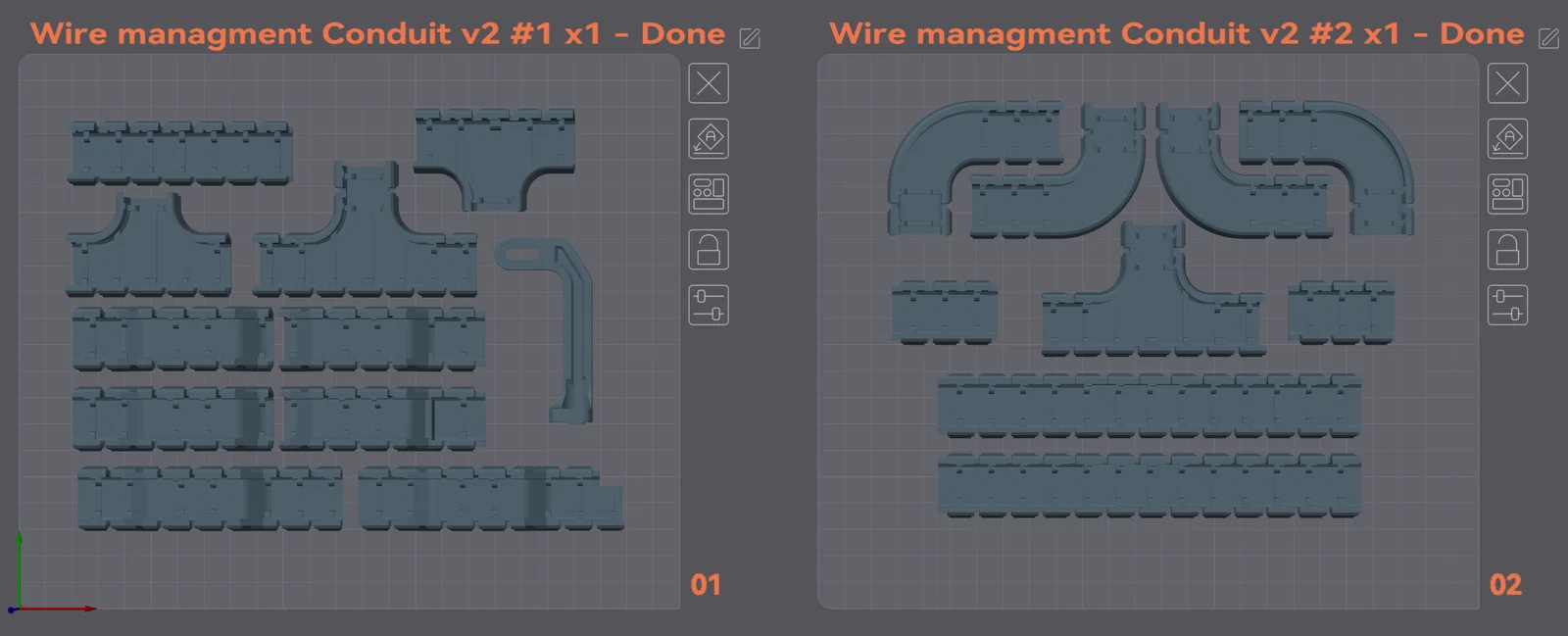

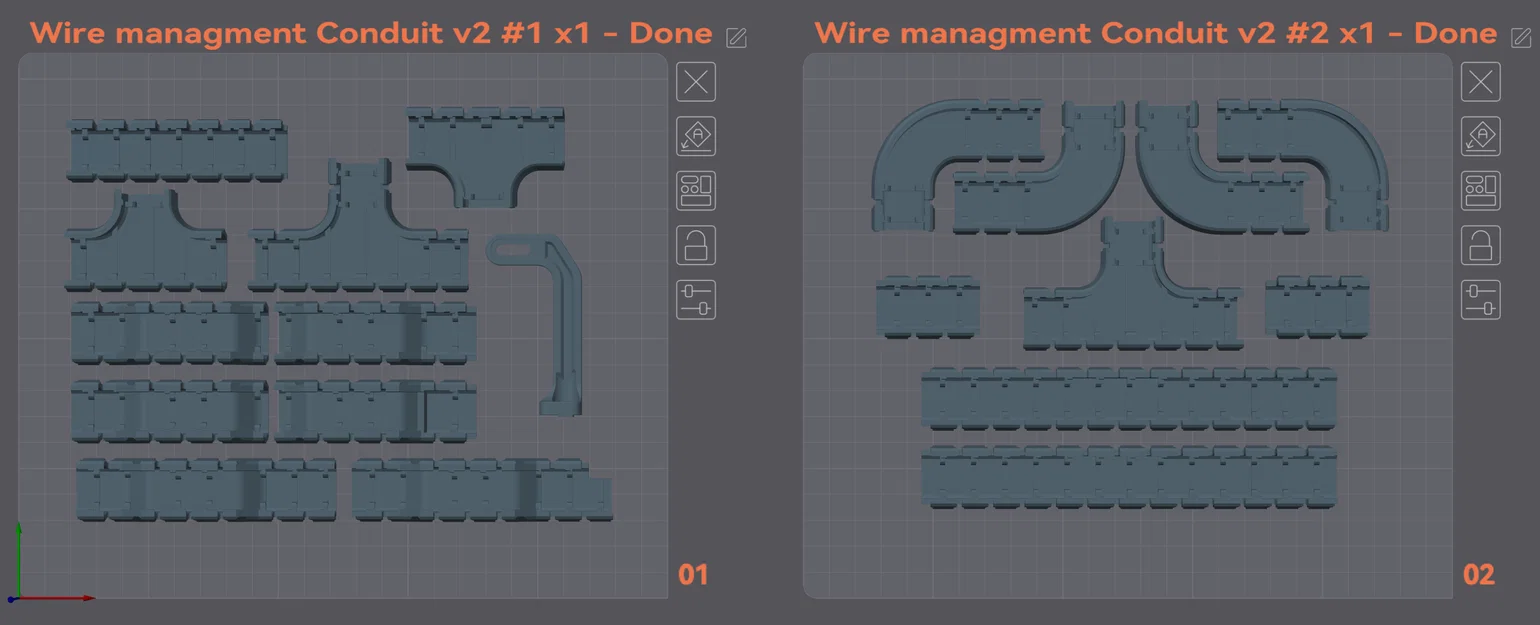

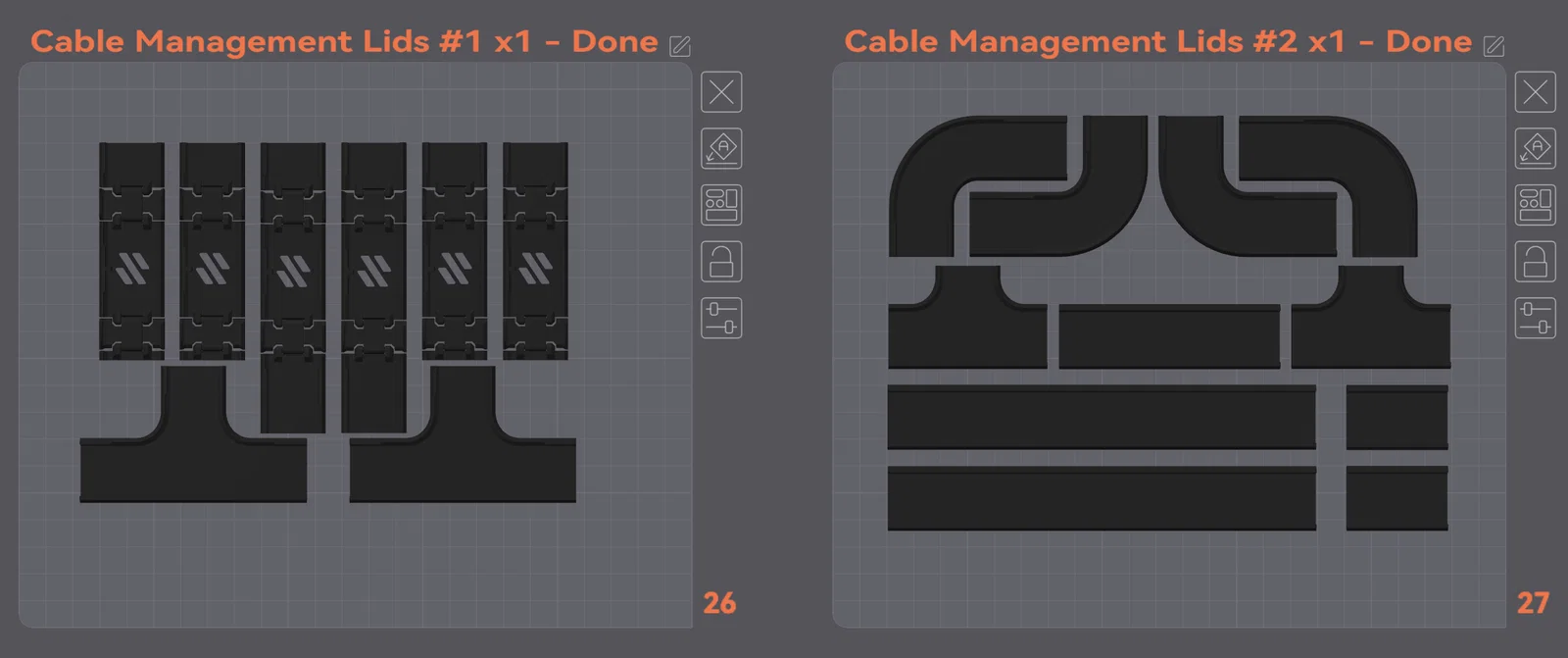

Các ống dẫn nên in bằng nhựa PETG (vì trước đây dùng ASA bị giòn), còn nắp thì dùng ASA. Mình đặc biệt khuyên dùng PETG để in ống dẫn (mình dùng setting tiêu chuẩn của Voron).

Đối với giá đỡ Raspberry Pi phù hợp với hệ thống đi dây này, bạn có thể xem bản remix của MyStopidStuff tại đây:
