Bộ chuyển đổi hút bụi phía sau cho Makita LS1219/LS1219L/LS1019/LS1019L

Tổng quan

Máy cưa bàn Makita LS1219 mặc định đi kèm với một đầu chuyển đổi ống hút bụi (khá bất tiện) gắn trực tiếp vào tay cầm phía trên, vốn là bộ phận di chuyển được. (Điều này không xảy ra trên mẫu LS1019 nhỏ hơn). Bộ chuyển đổi hút bụi cho máy hút bụi xưởng cũng khá cồng kềnh. Mình đã gặp nhiều lần bị tuột ống khi đang cắt hoặc khi thay đổi góc nghiêng của máy.

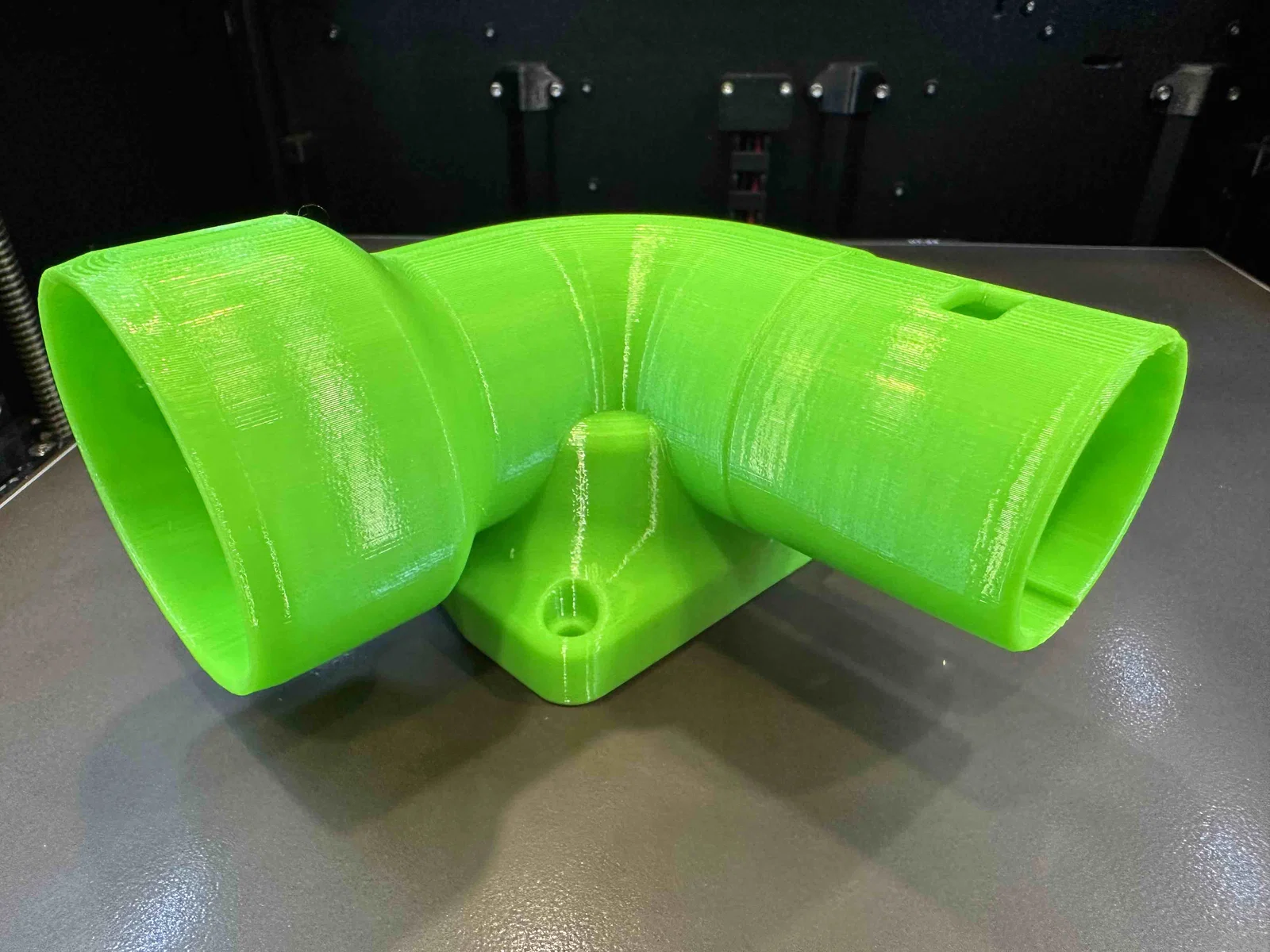

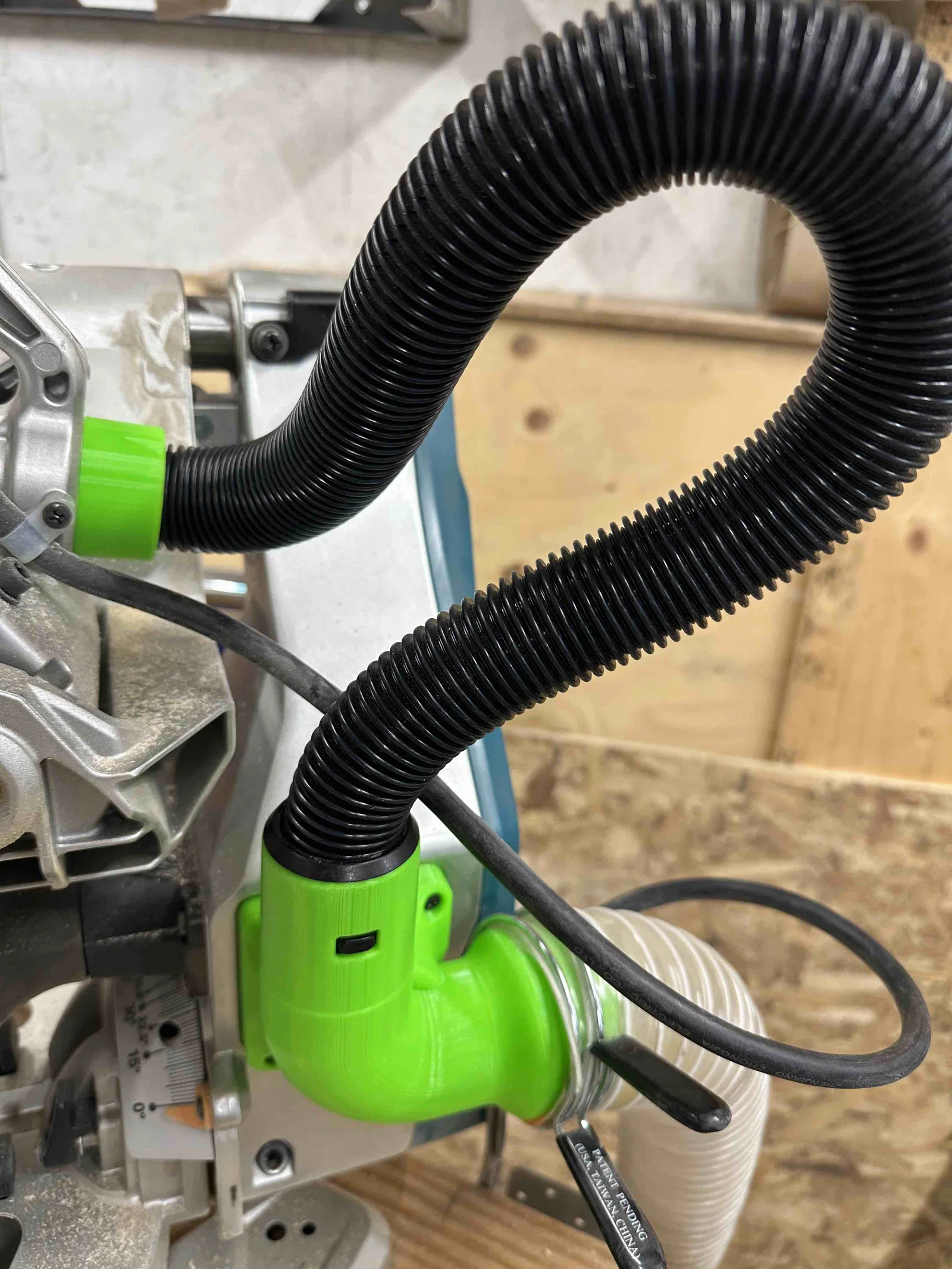

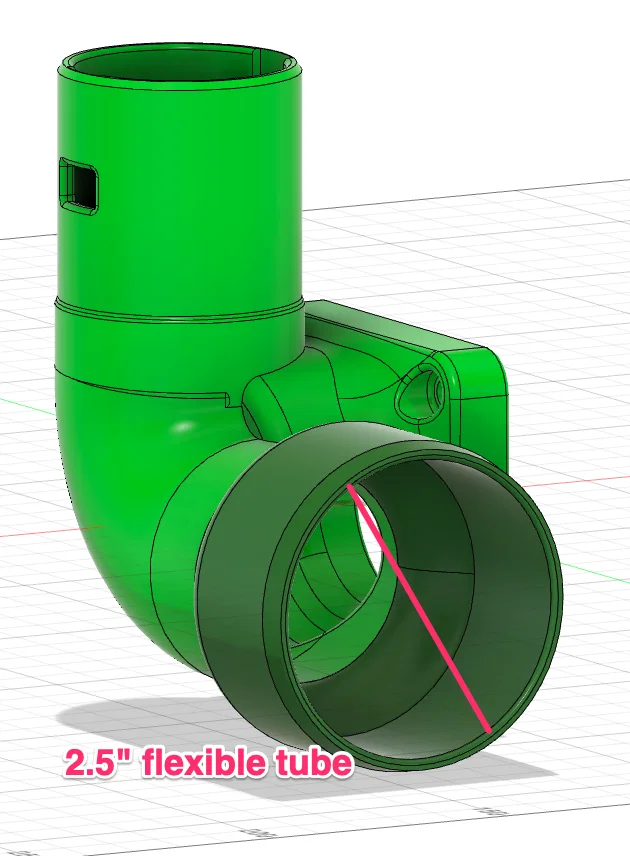

Bộ chuyển đổi hút bụi này thay thế hoàn toàn chi tiết gốc, tận dụng lại đoạn ống mềm và cung cấp một đầu nối 2.5 inch cho ống mềm, loại rất phổ biến trong các xưởng mộc, được đặt ở phía sau máy cưa.

Thiết kế này lấy cảm hứng rất nhiều từ mẫu của Tobi Höher mà bạn có thể tìm thấy tại đây.

Nó giải quyết được 2 vấn đề mình gặp phải:

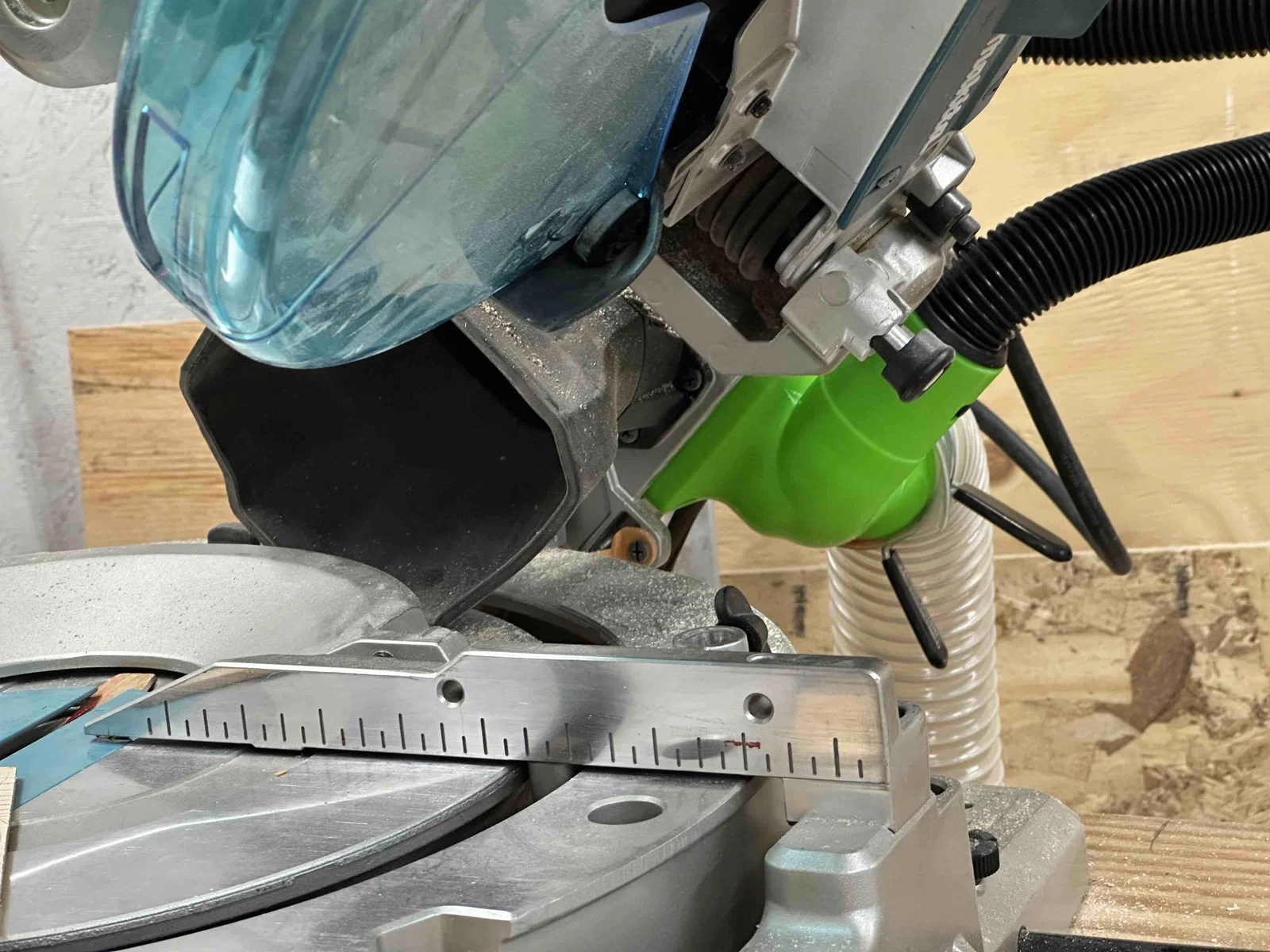

• Đầu ra ở bên hông gây cản trở khi mình nghiêng máy cưa một góc 45 độ về bên phải. Trước đây mình dùng phụ kiện bằng ABS nhưng nó quá rộng và bất tiện, mình phải tháo ra khi cắt một số góc. Vấn đề đã được giải quyết

• Đường dẫn từ phía trên nên đi thẳng ra phía đầu ra, thay vì thổi vào bên trong máy cưa. Thiết kế dạng "ống dẫn" này giải quyết được vấn đề đó.

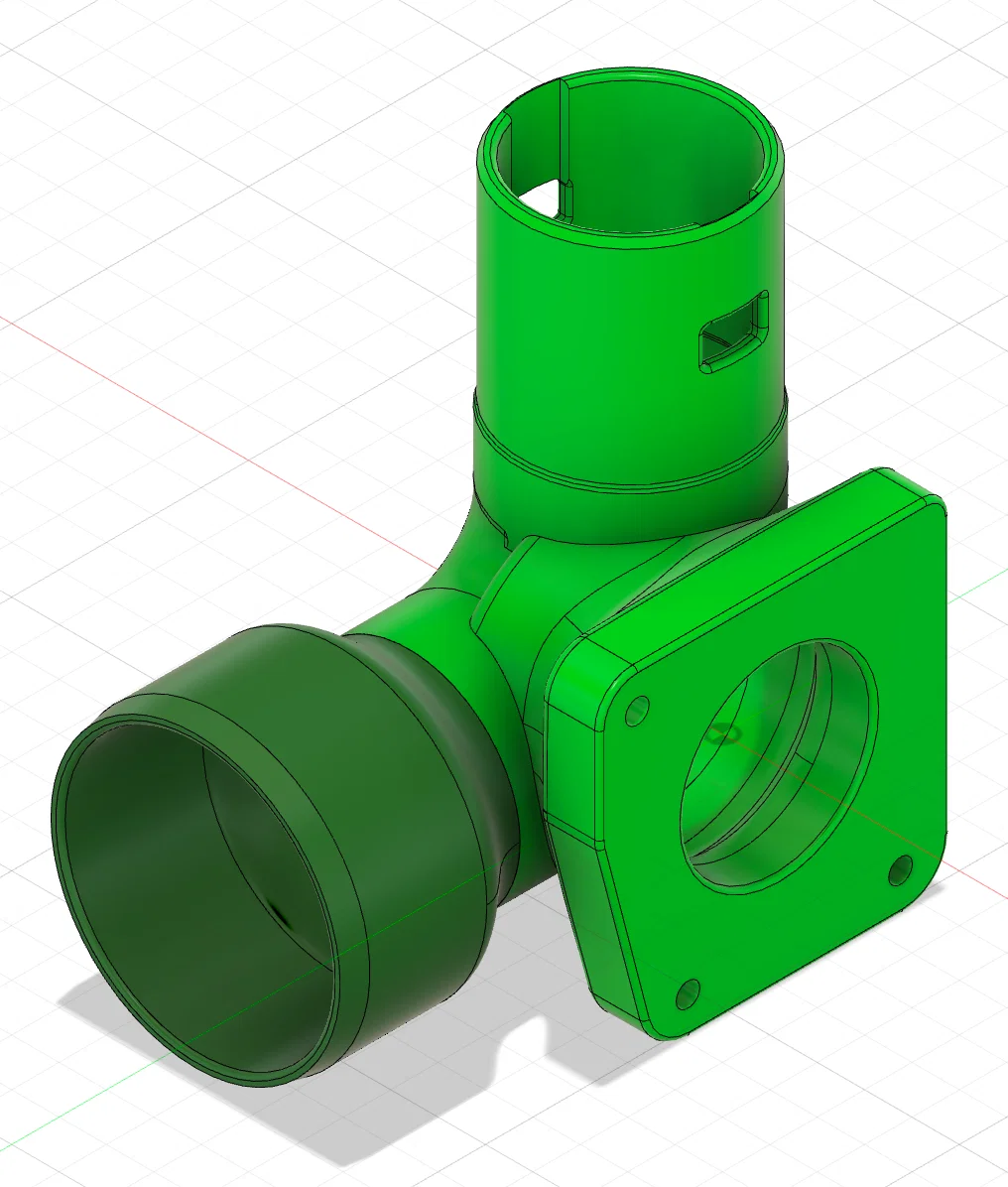

Mình cung cấp file Step để bạn có thể import vào phần mềm CAD nếu cần chỉnh sửa. Việc thay đổi kích thước đầu ra 2.5 inch thành kích thước khác bạn muốn là rất dễ dàng.

Hãy nhắn cho mình nếu bạn cần thêm các đầu nối khác nhé.

In ấn

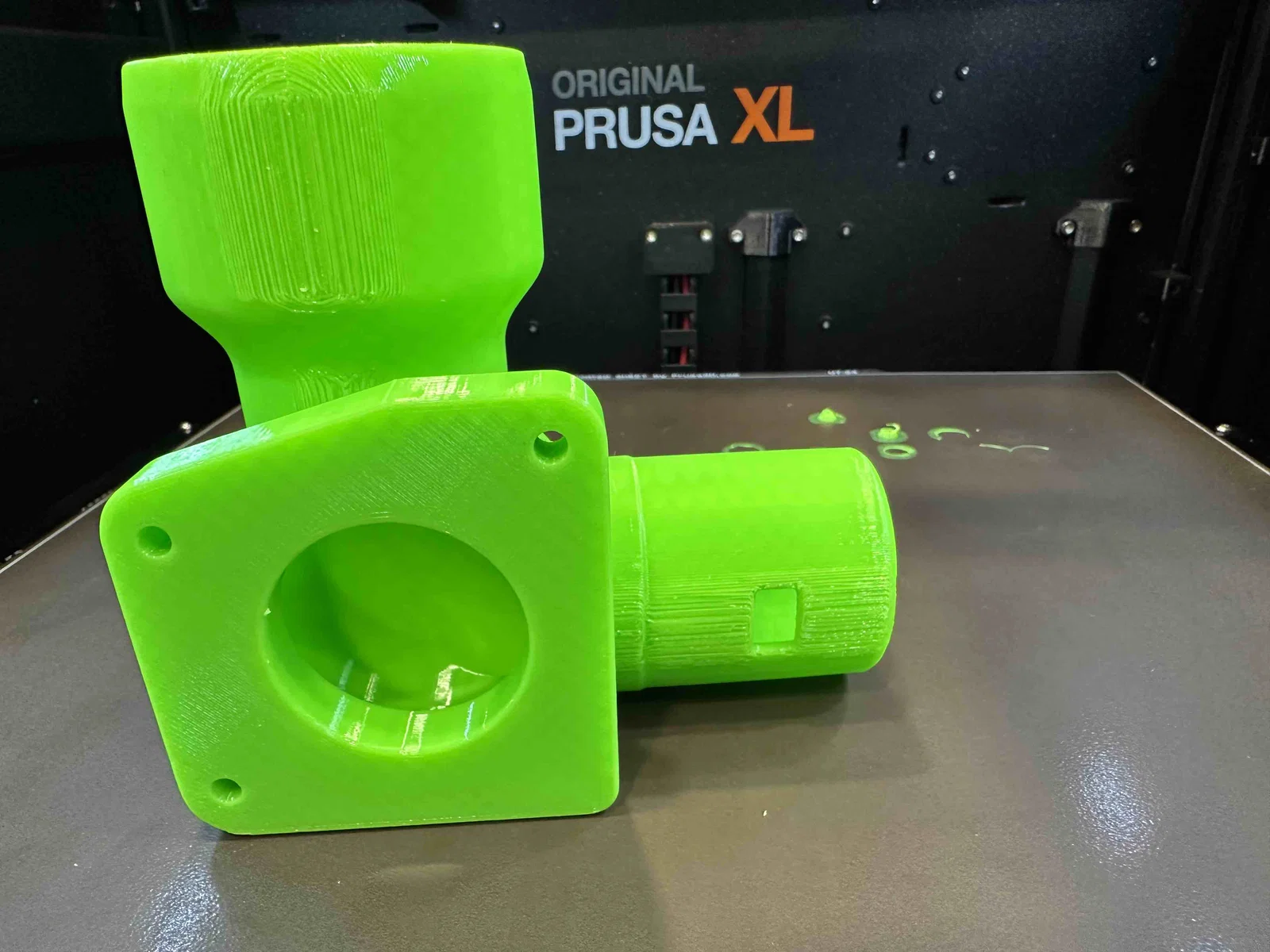

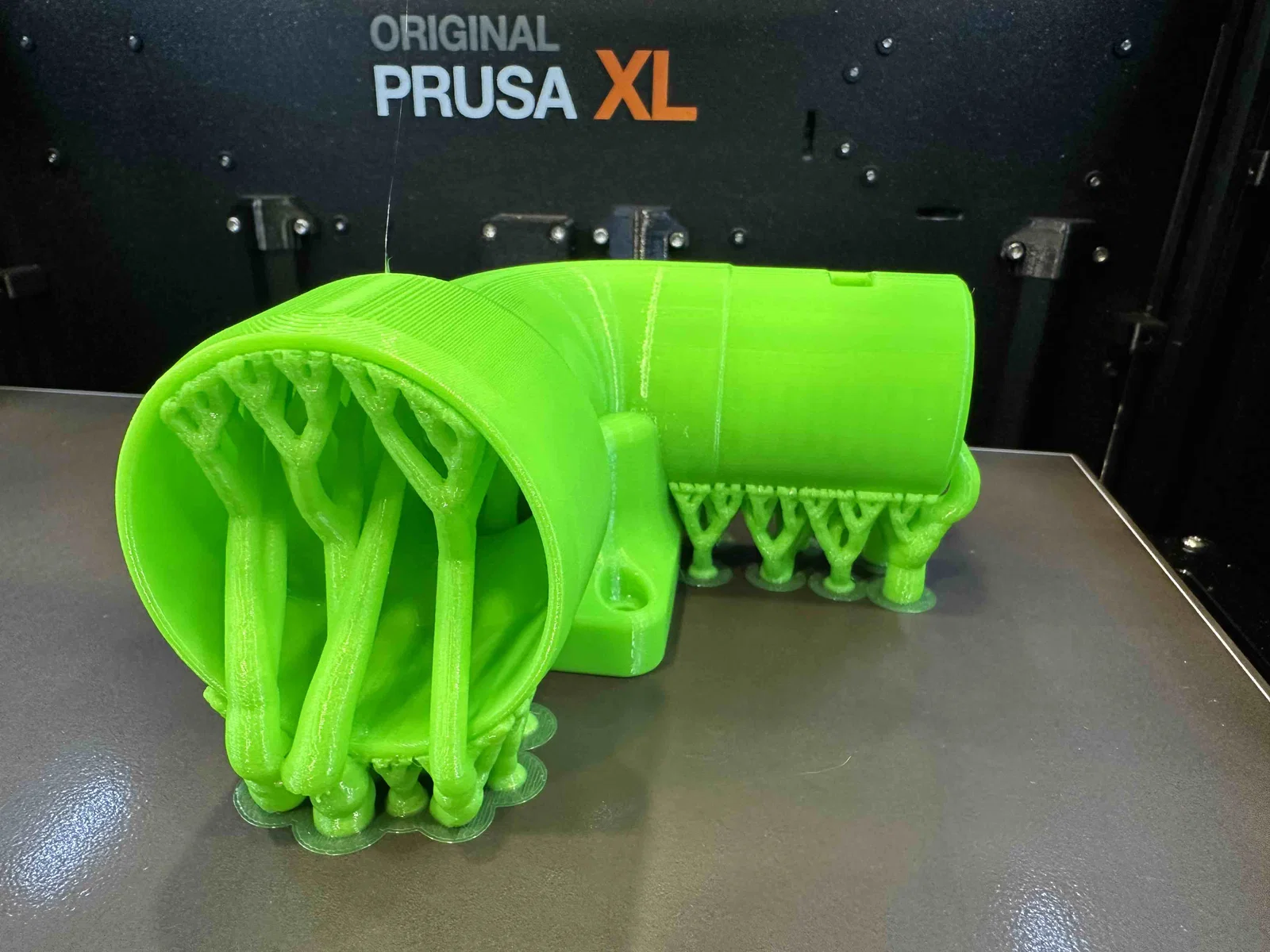

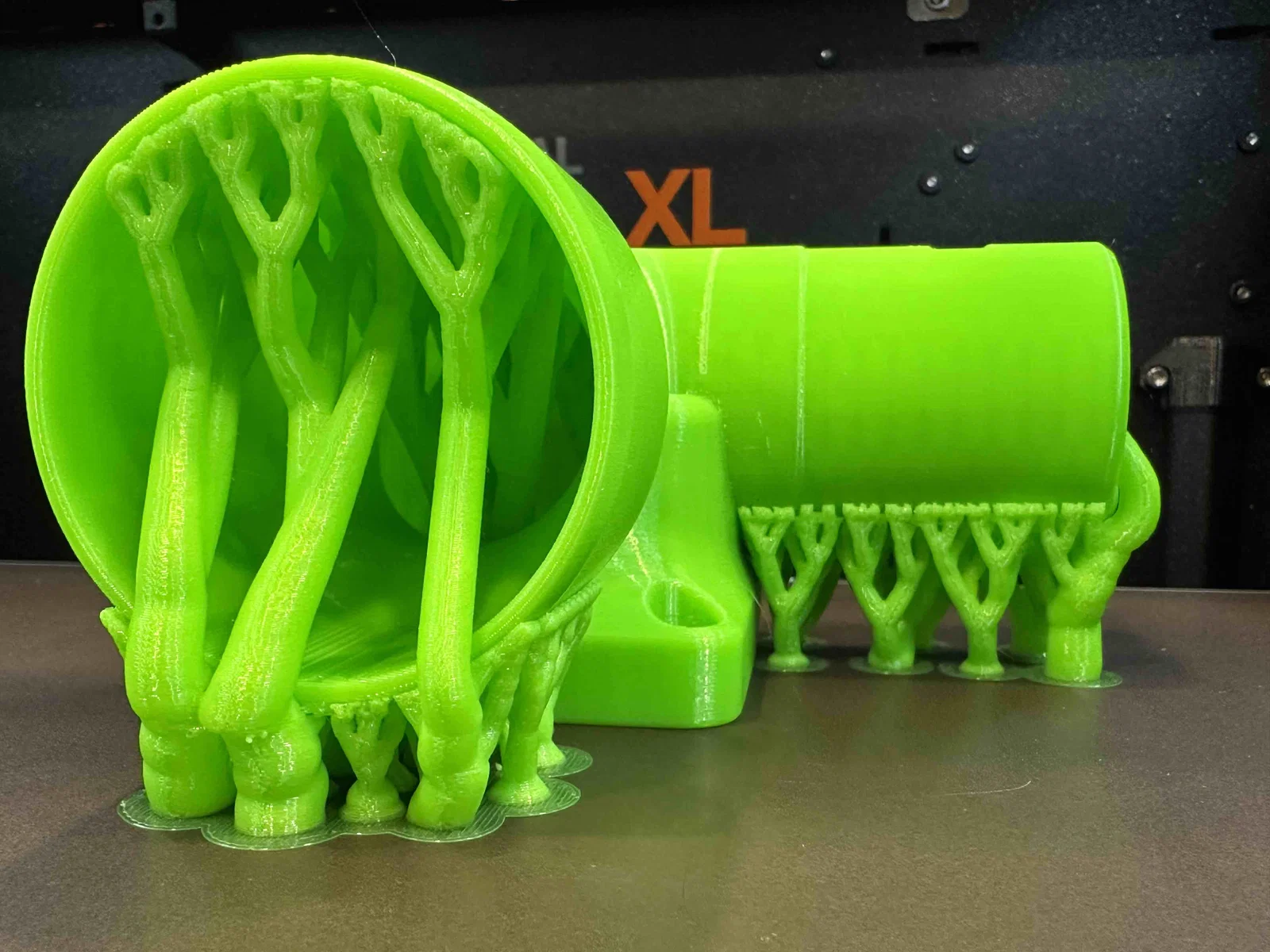

Mình in bằng nhựa SUNLU PETG, thiết lập 3 perimeters, 3 lớp solid trên/dưới. Mình để 25% infill. Mình dùng Organic Supports để tiết kiệm vật liệu hơn.

Mình vừa lắp xong và thấy nó khá chắc chắn vì đây không phải là bộ phận chịu lực va đập nhiều... có lẽ dùng PLA cũng ổn.

Bạn có thể dùng file .3mf đính kèm để lấy cấu hình từ máy Prusa XL 5 đầu in của mình. File này bao gồm một khối chặn support cho phần đầu cắm. Mình in không dùng support cũng không gặp vấn đề gì.

Mặc dù mình thích in màu cam hơn... nhưng hiện tại chỉ có nhựa PETG màu xanh neon :)

Hướng dẫn lắp đặt

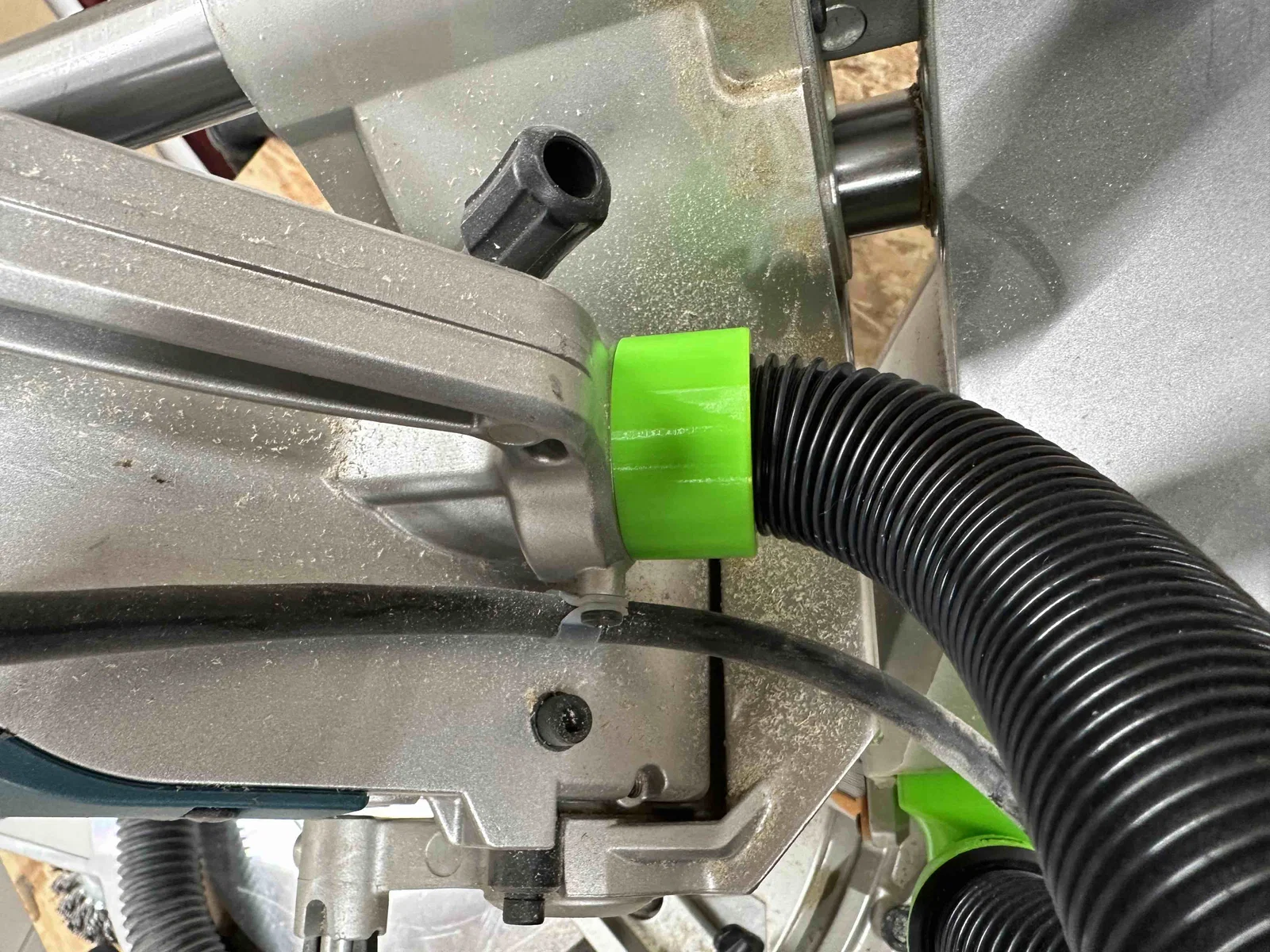

Đơn giản là tháo các ốc vít từ bộ chuyển đổi chính và tháo đầu nối phía trên bằng cách vặn con ốc gần đó, con ốc này cũng giữ cả dây điện.

Sau đó tháo đầu nối gốc ra. Hãy cẩn thận vì ống khá yếu và sẽ bị biến dạng thay vì vặn ra được.

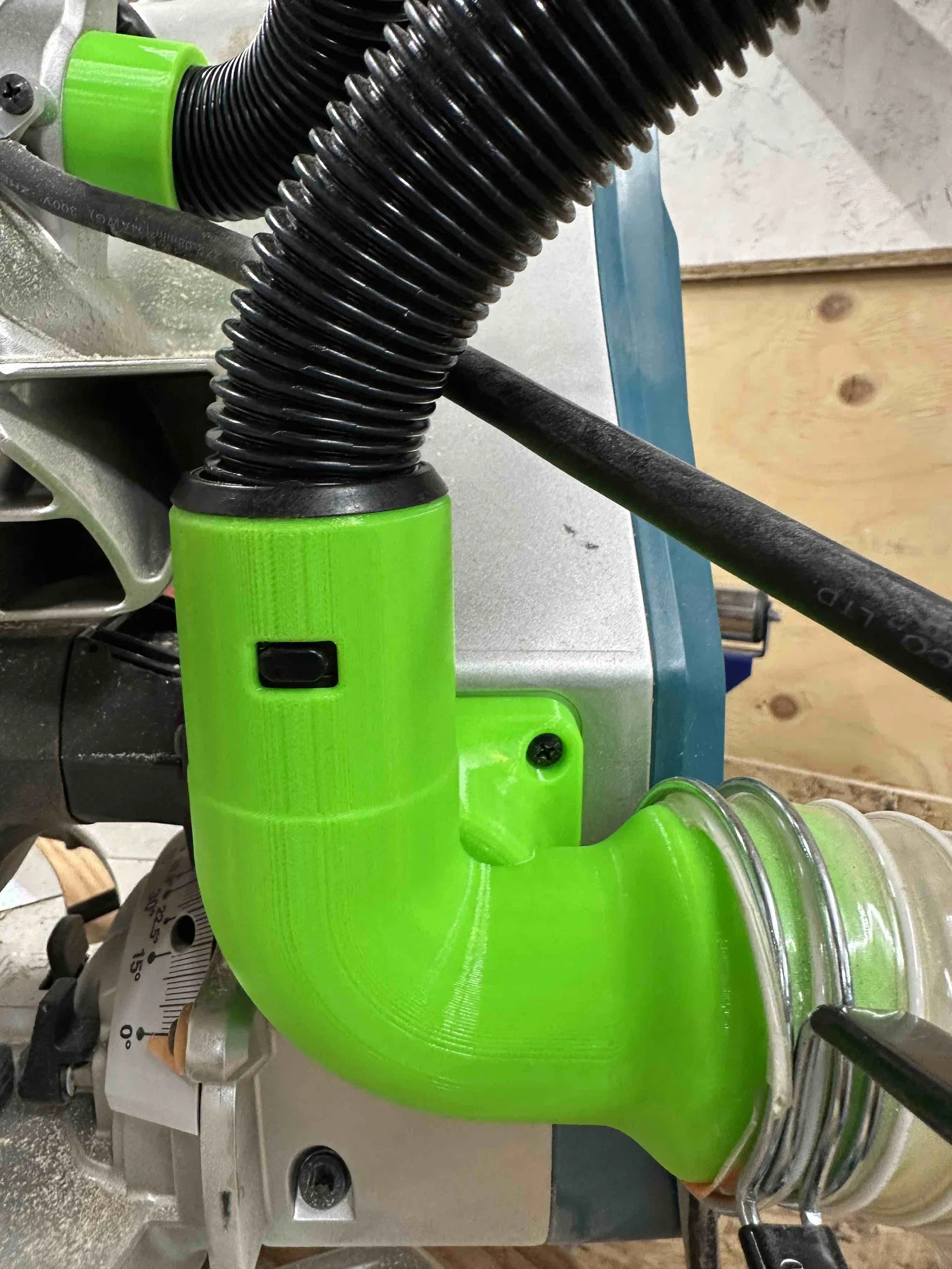

Tiếp đến, cắm lại ống ở phía trên

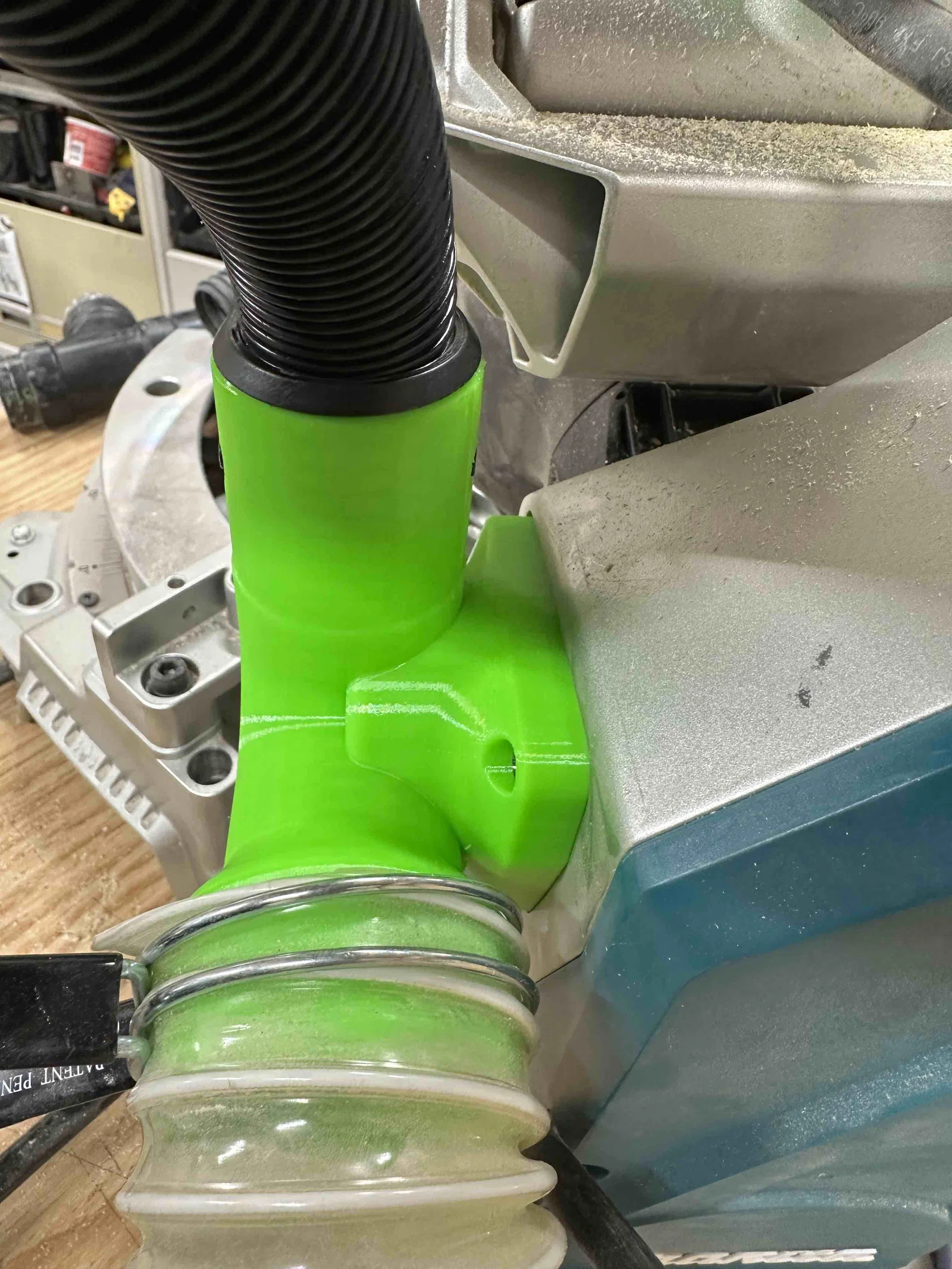

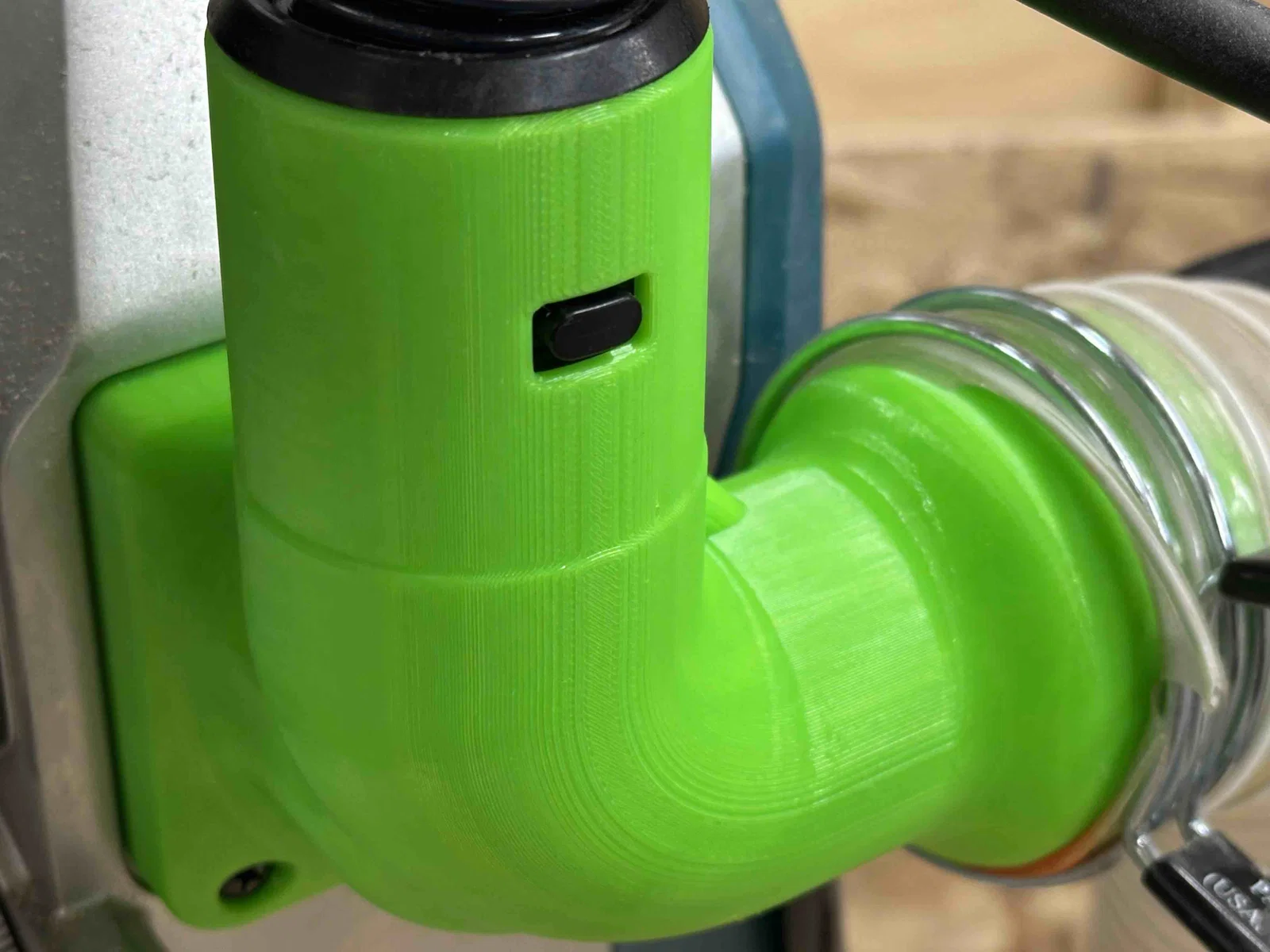

vặn ốc bộ chuyển đổi mới vào

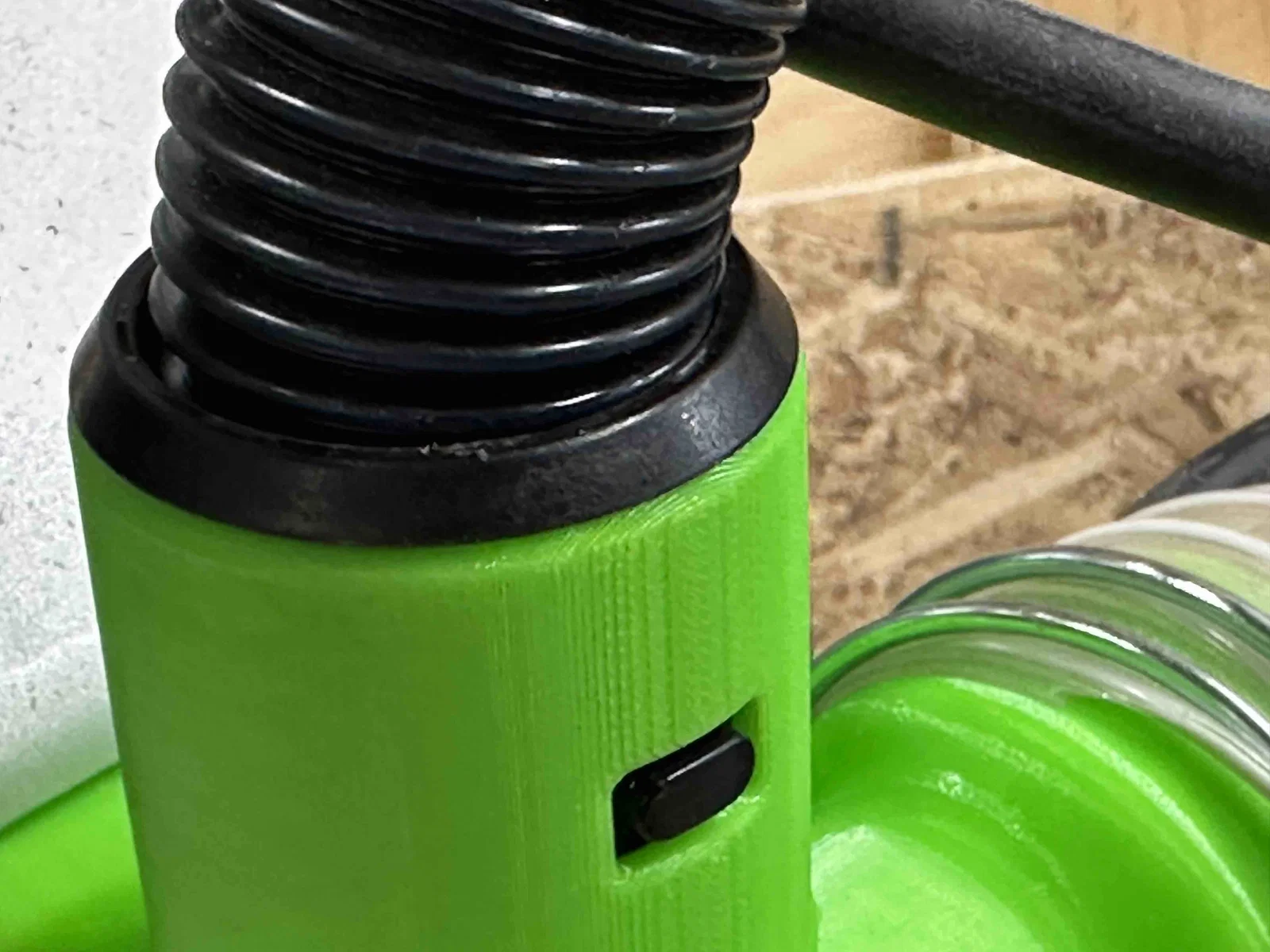

kết nối ống hút bụi (hơi chặt một chút)
