Núm vặn encoder low profile EC12

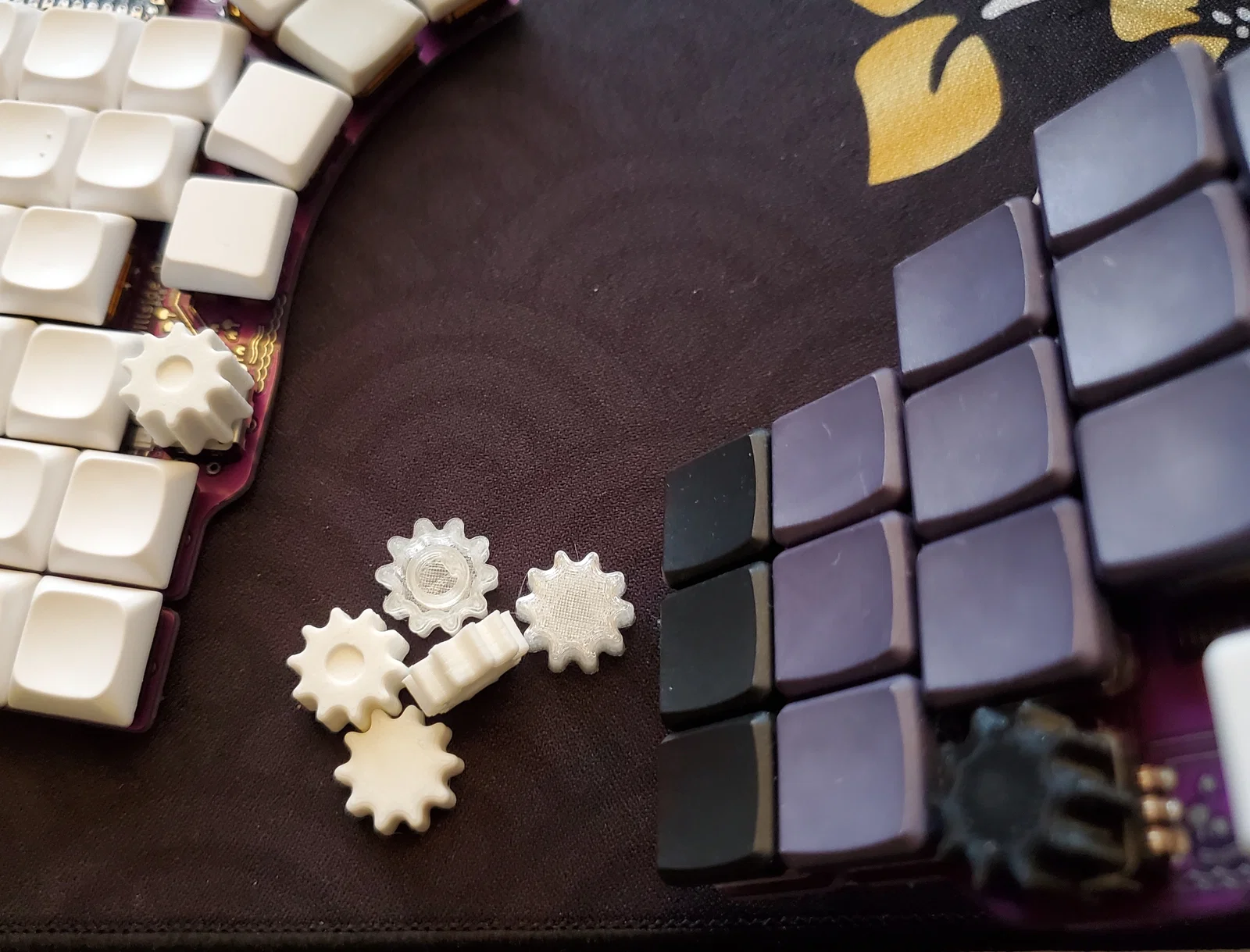

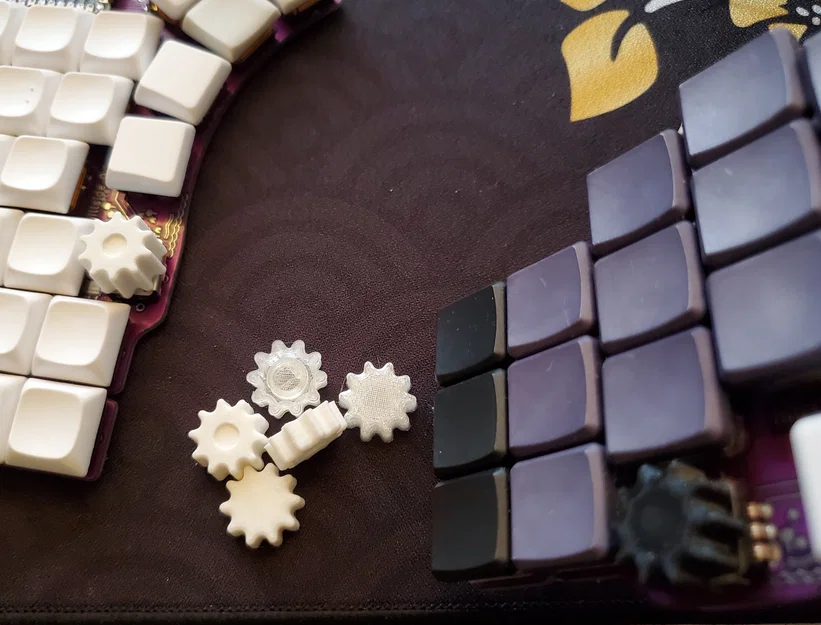

Bộ núm vặn encoder cho EC12 với 3 kiểu dáng (chiều cao tiêu chuẩn, low profile, và siêu thấp). Thiết kế tối ưu cho in FDM, lắp vừa vặn trên các bàn phím cơ sử dụng layout choc, kể cả những board có không gian hẹp.
Mô tả

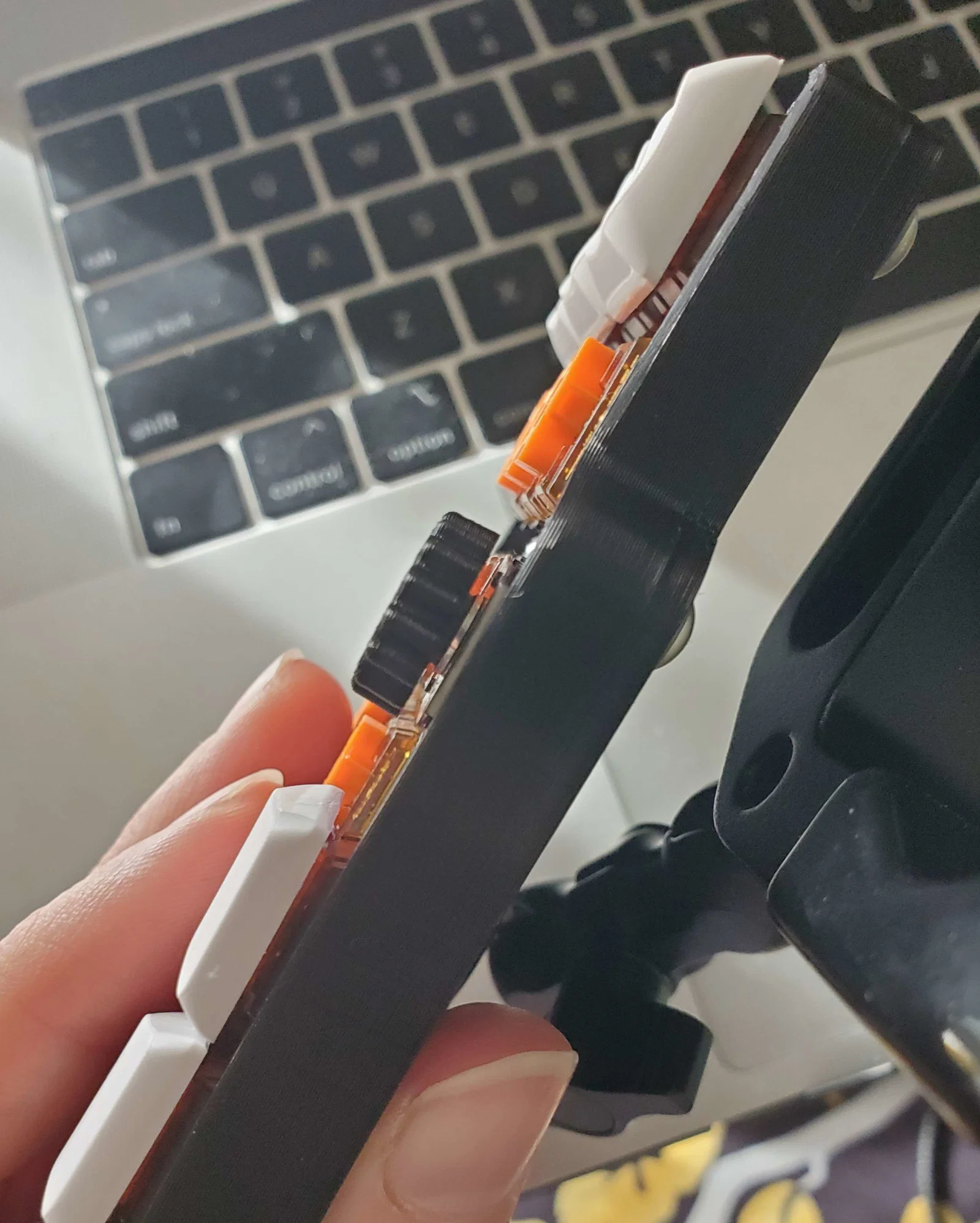

Trong lúc ráp một con bàn phím low profile, mình muốn dùng loại encoder thấp là EC12. Tuy nhiên, mấy cái núm vặn mình tìm được thì giá khá chát. Thế nên, mình đã tự thiết kế riêng, với ý định là có thể in FDM bình thường theo hướng đặt ngửa lên trên.

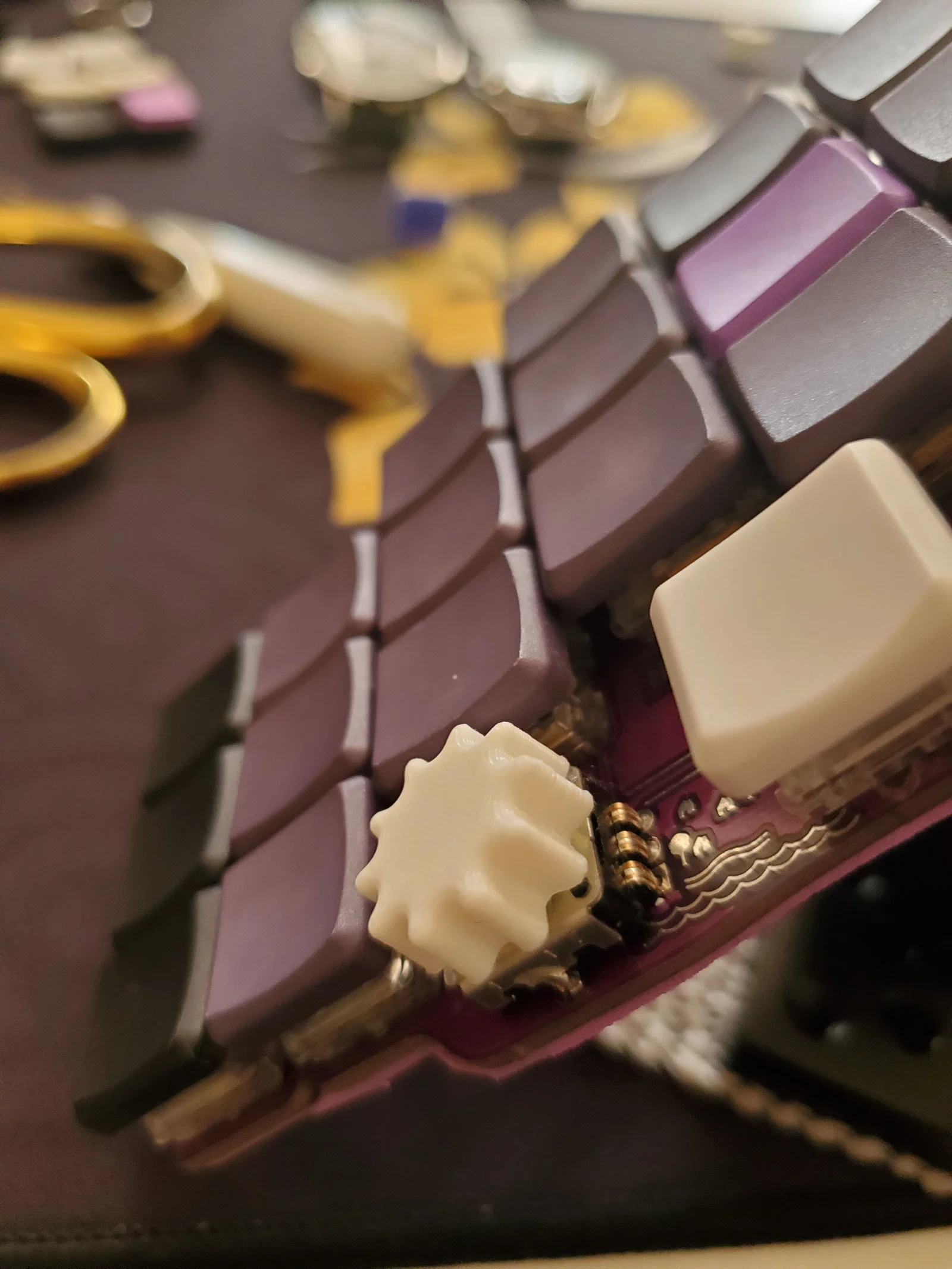

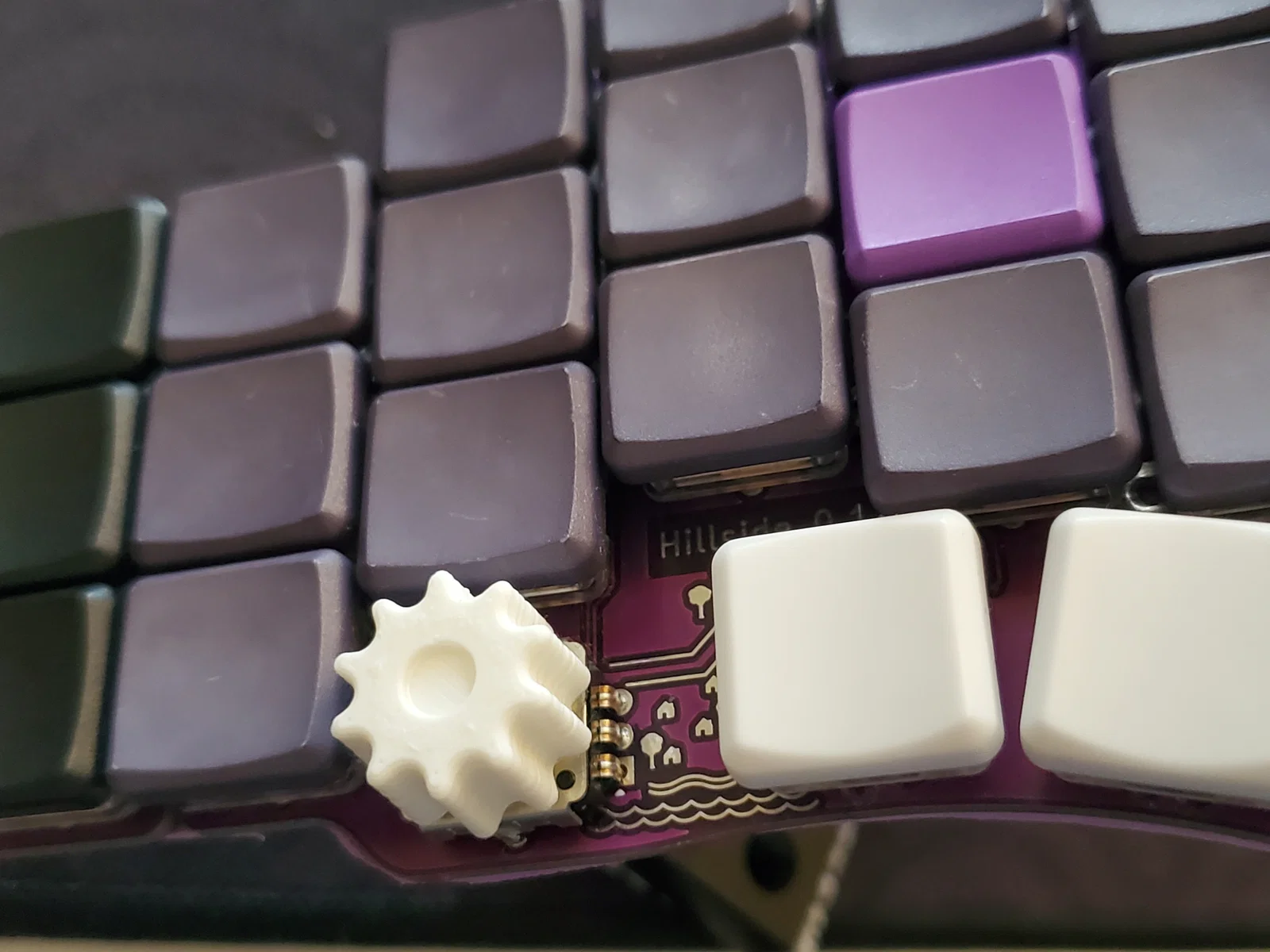

Thiết kế này nằm gọn trong khoảng cách của một phím đơn trên bàn phím chuẩn choc, giúp bạn dùng được trên các loại board như Hillside, nơi mà encoder được lắp thay thế cho switch choc.
Bạn có thể cần chỉnh một chút thông số negative horizontal expansion trong Cura hoặc cài đặt tương đương ở slicer bạn dùng để đảm bảo núm vừa khít với trục; thiết kế này được làm vừa vặn hoàn hảo, giả định máy in của bạn có độ chính xác kích thước chuẩn. Riêng mình thì thấy in ở mức scale 103% cho kết quả rất tốt thay vì phải loay hoay chỉnh horizontal expansion.
Biến thể thứ ba có chiều cao thấp hơn cả một switch choc kèm keycap, mình thiết kế riêng cho bạn Majyk Oyster trên server Discord của splitkb.com.
