Giá đỡ Starlink Mini cho thanh nóc xe (Roof Rack Mount)

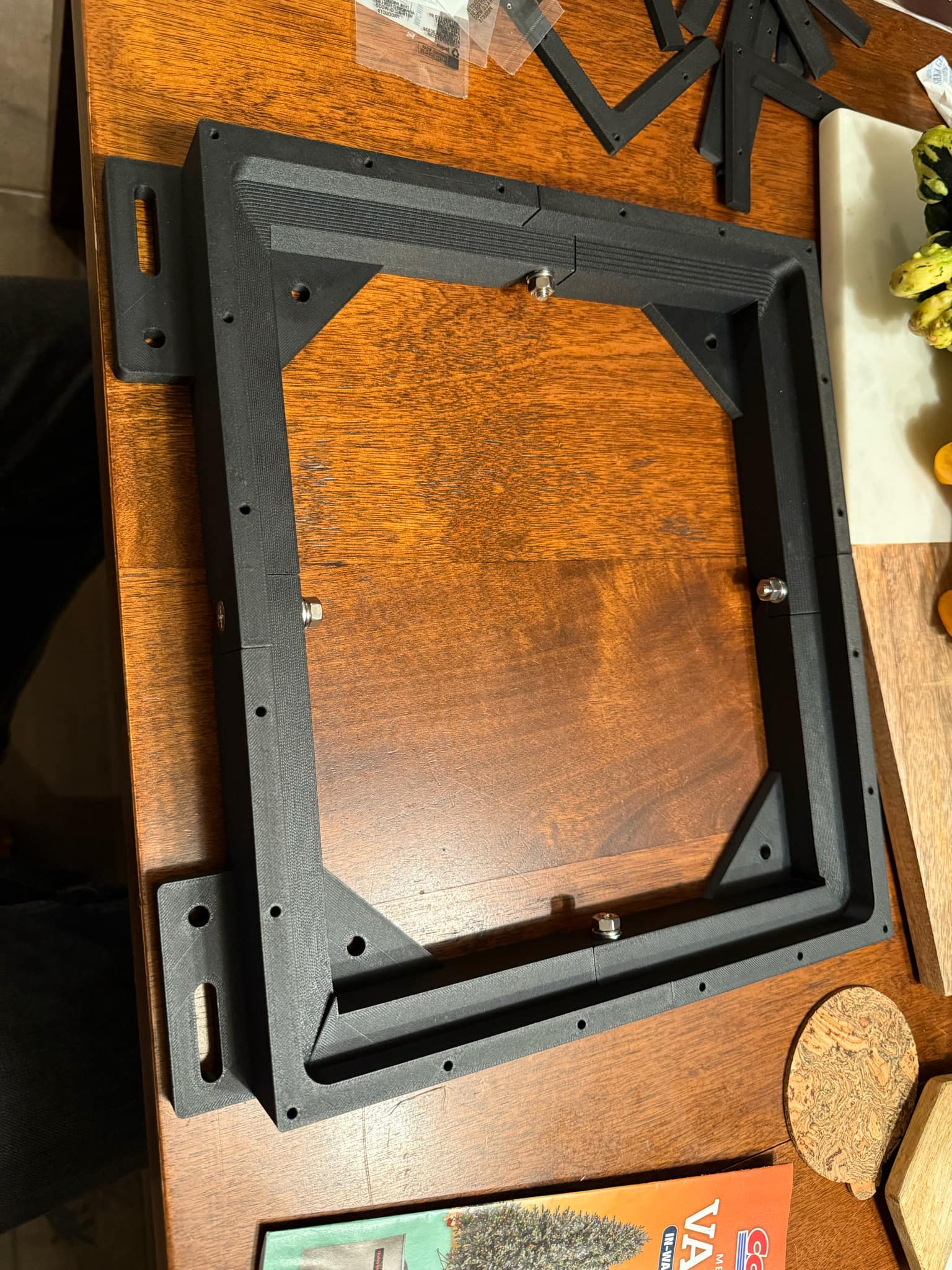

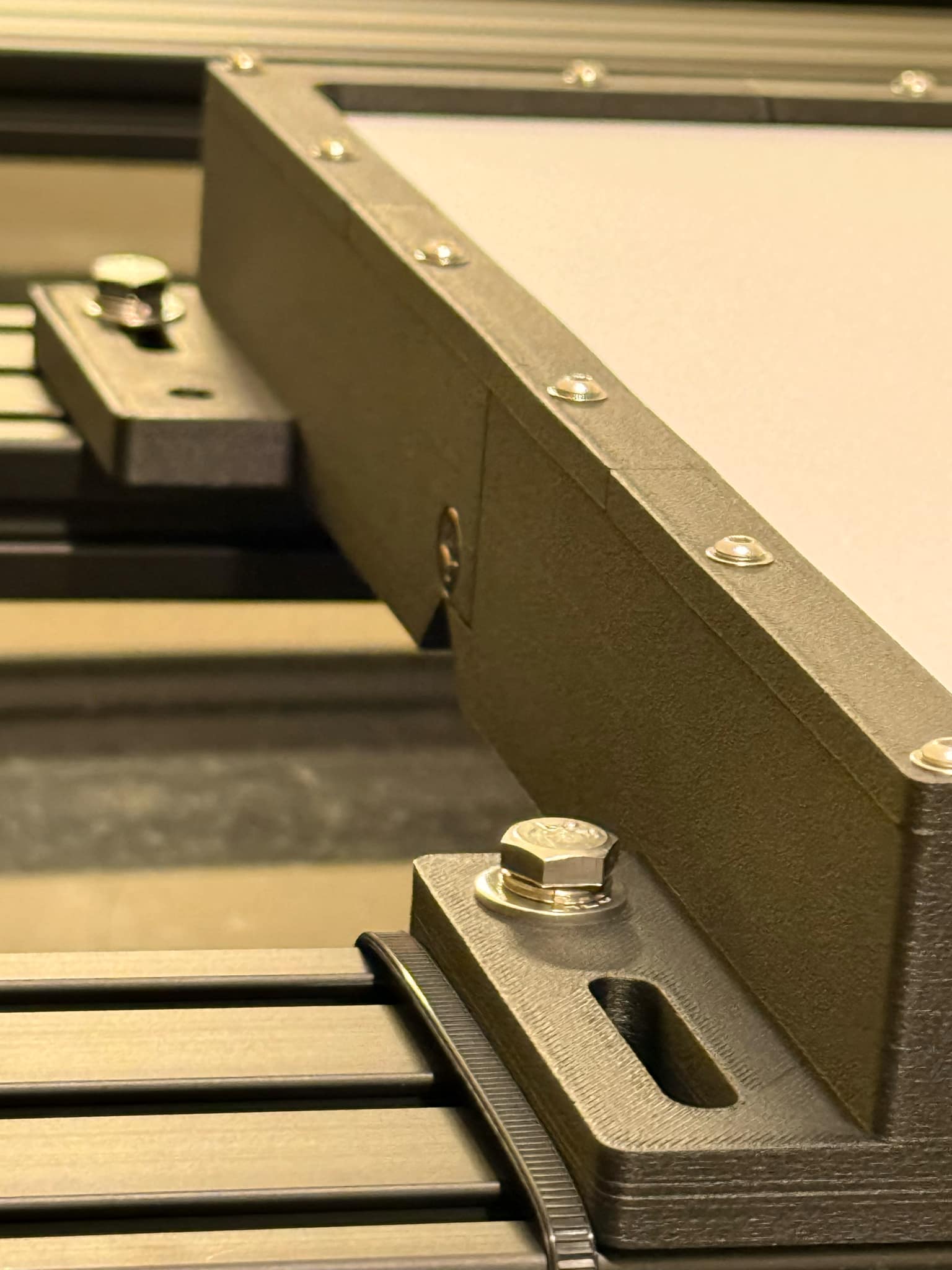

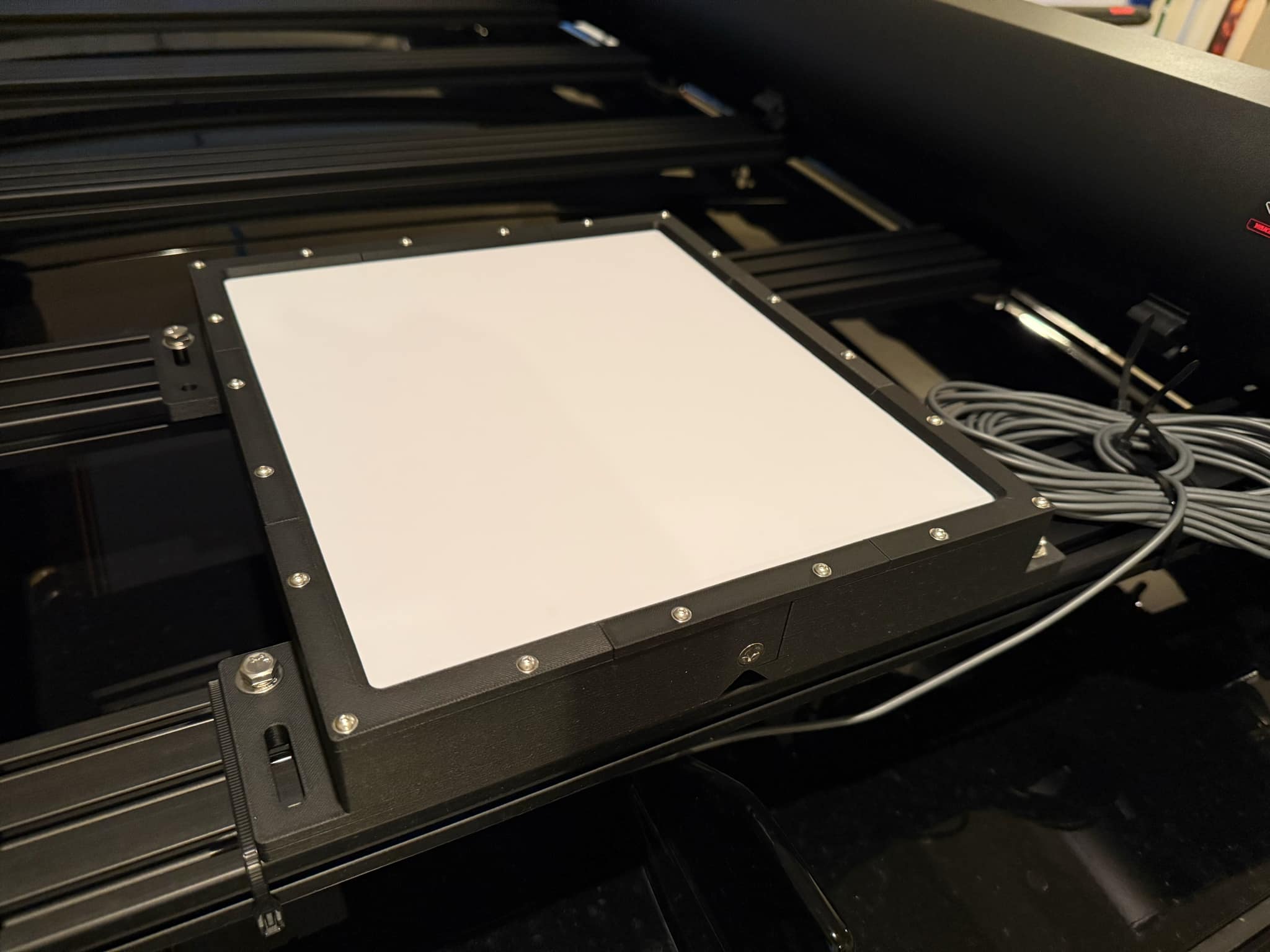

Mình cần một cái giá đỡ cho Starlink Mini để lắp lên thanh ray T-track trên nóc xe. Vì không tìm thấy mẫu nào vừa mỏng gọn lại chắc chắn, nên mình đã tùy chỉnh lại thiết kế này. Mình thêm các phần chồng lên nhau có lỗ bắt bu-lông ở hai bên (dùng bu-lông M6 x 35mm, đai ốc, long đền và long đền vênh). Phần mặt trên để hở (giúp truyền tín hiệu tốt hơn và tản nhiệt hiệu quả), tấm Starlink được giữ cố định bằng các miếng chặn mép hơi chồng lên, bắt vít bằng bu-lông M3 dài 40mm-45mm cùng với tán cấy (threaded inserts) M3 ở mặt sau để tăng độ bền. Các cạnh của vỏ được thiết kế để bắt vào thanh T-track với nhiều kích thước khác nhau, và các lỗ bu-lông bên trong có thể dùng để chống trộm. Thiết kế này giúp bạn dễ dàng tháo rời bảng điều khiển ra khỏi giá đỡ T-track.

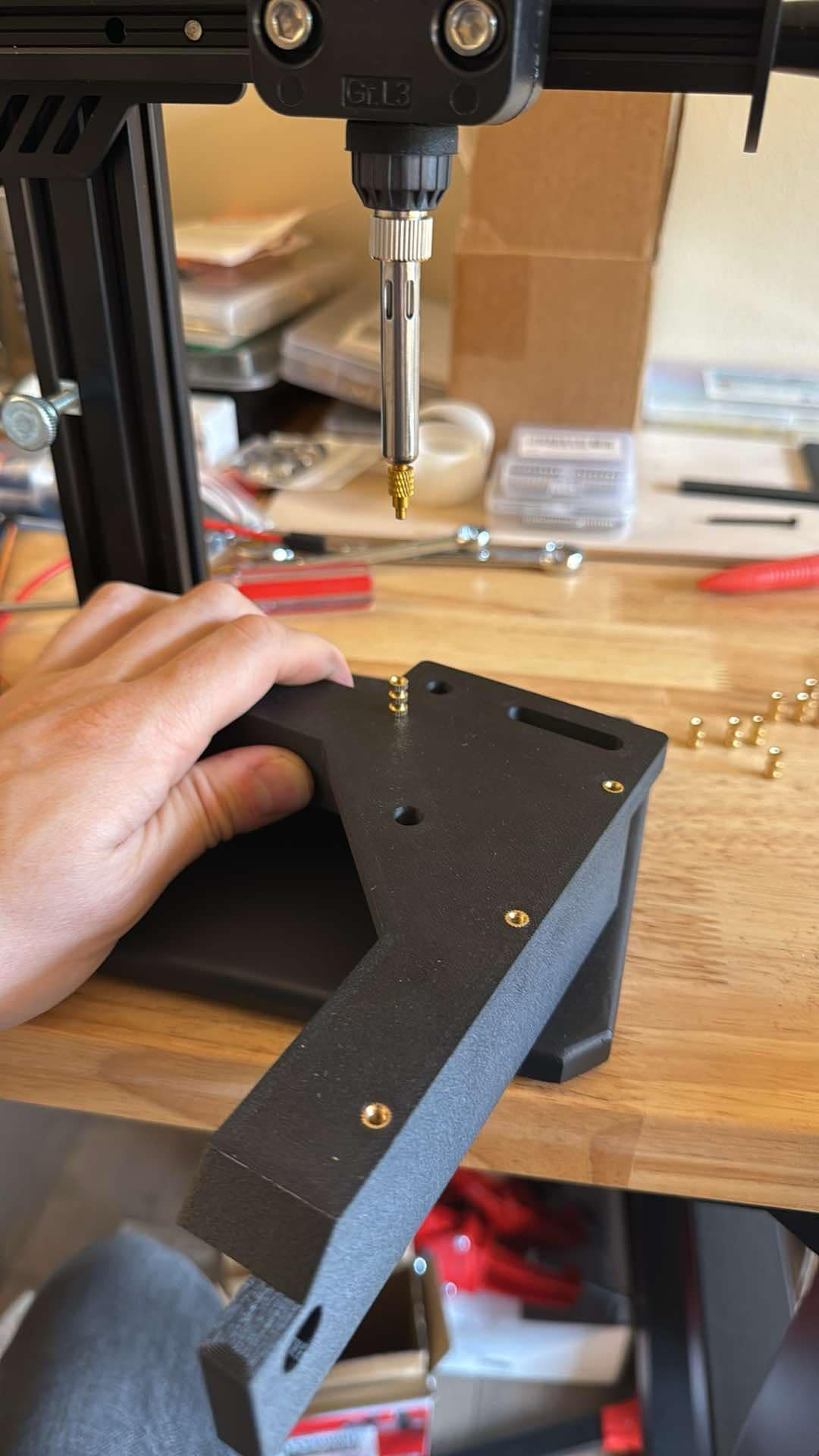

Mình in bằng nhựa ASA với kiểu infill triangle-hex 15% để đảm bảo độ cứng mà vẫn tối ưu thời gian in. Mình chọn chiều cao lớp in 0.2mm, độ rộng nét in 0.2mm và 6 lớp tường (perimeters). Mình đã thêm modifier với infill 100% cho các giá đỡ và các vách bên nơi bắt vít (để chịu lực nén tốt hơn và tăng độ cứng cho khung). Các tán cấy được ấn vào lỗ từ phía sau (đáy), sau đó phần nhựa dư do ấn tán cấy vào sẽ được khoan bỏ bằng máy khoan bàn. Mình khuyên các bạn nên thử lắp bu-lông M3 vào từng lỗ một để đảm bảo mọi thứ vừa vặn trơn tru trước khi lắp Starlink vào case. Thiết kế gốc sử dụng đai ốc cài bằng cách tạm dừng in giữa chừng, nhưng mình thấy cách đó dễ bị xoay đai ốc bên trong khi in. Hốc đai ốc vẫn còn trong mô hình nếu bạn muốn dùng đai ốc thay vì tán cấy. Mình khuyên bạn chỉ nên chọn một trong hai phương pháp thôi nhé.

Mình đã dùng toàn bộ bu-lông, long đền và đai ốc bằng inox để tránh rỉ sét cho toàn bộ dự án.

Tác giả gốc đã cho phép mình remix và đăng tải lại mẫu này trên MakerWorld theo giấy phép Creative Commons Attribution-NonCommercial-NoDerivatives, và lưu ý rằng mẫu này chỉ dành cho mục đích sử dụng cá nhân, không thương mại.
