Bộ adapter scan phim Nikon Z 70-200 F2.8 kèm khay Minolta Dimage Scan Dual III

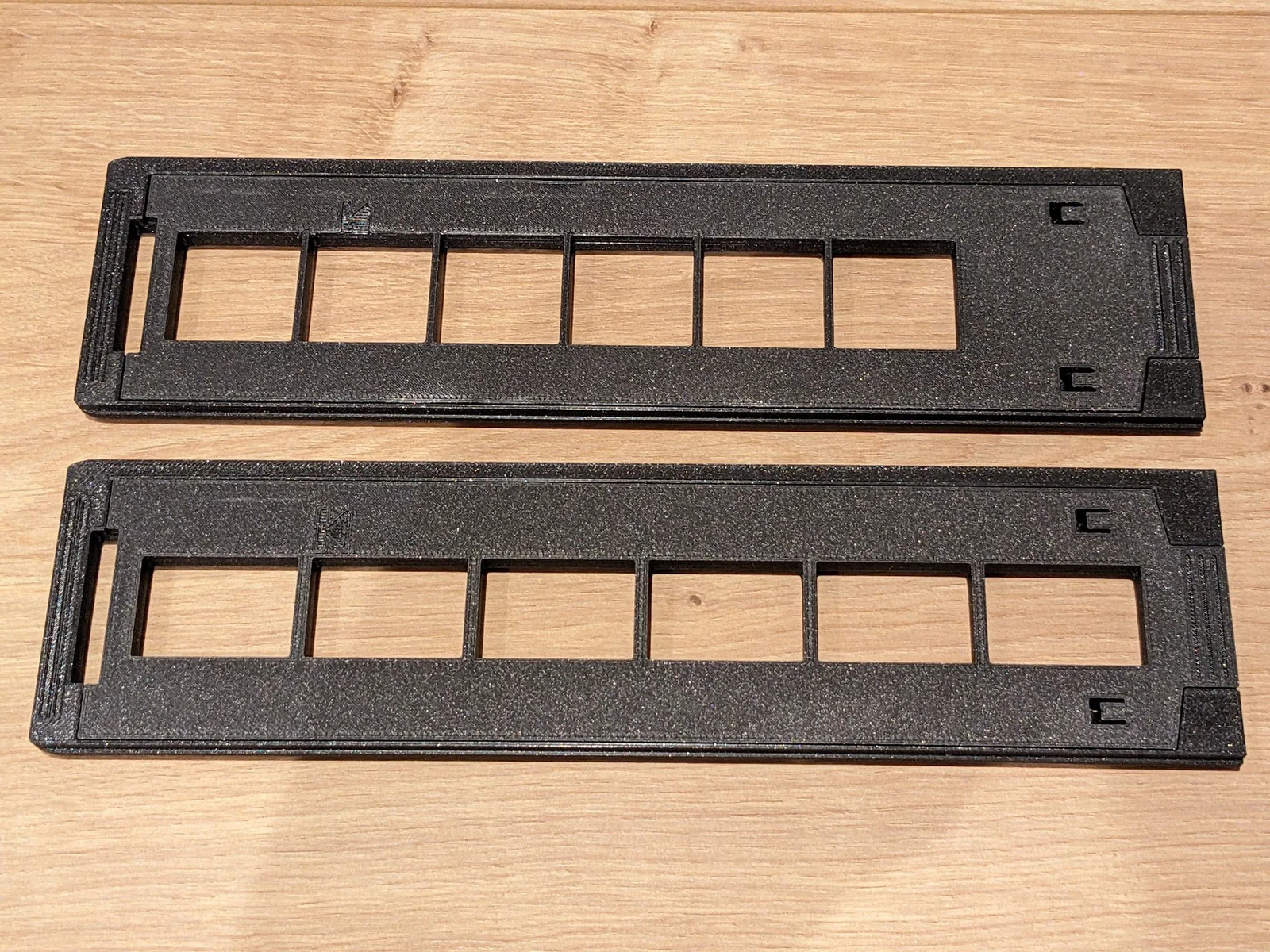

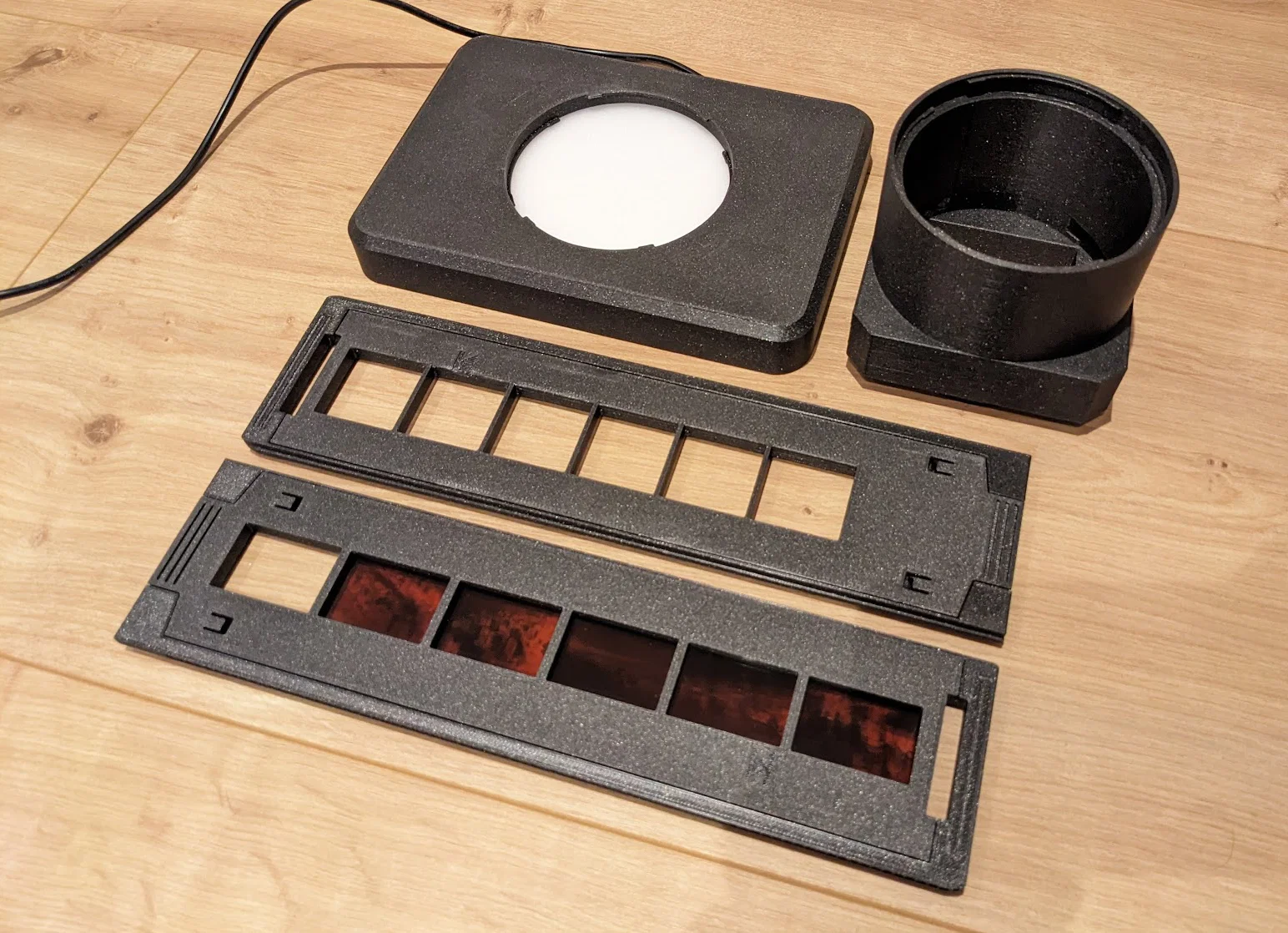

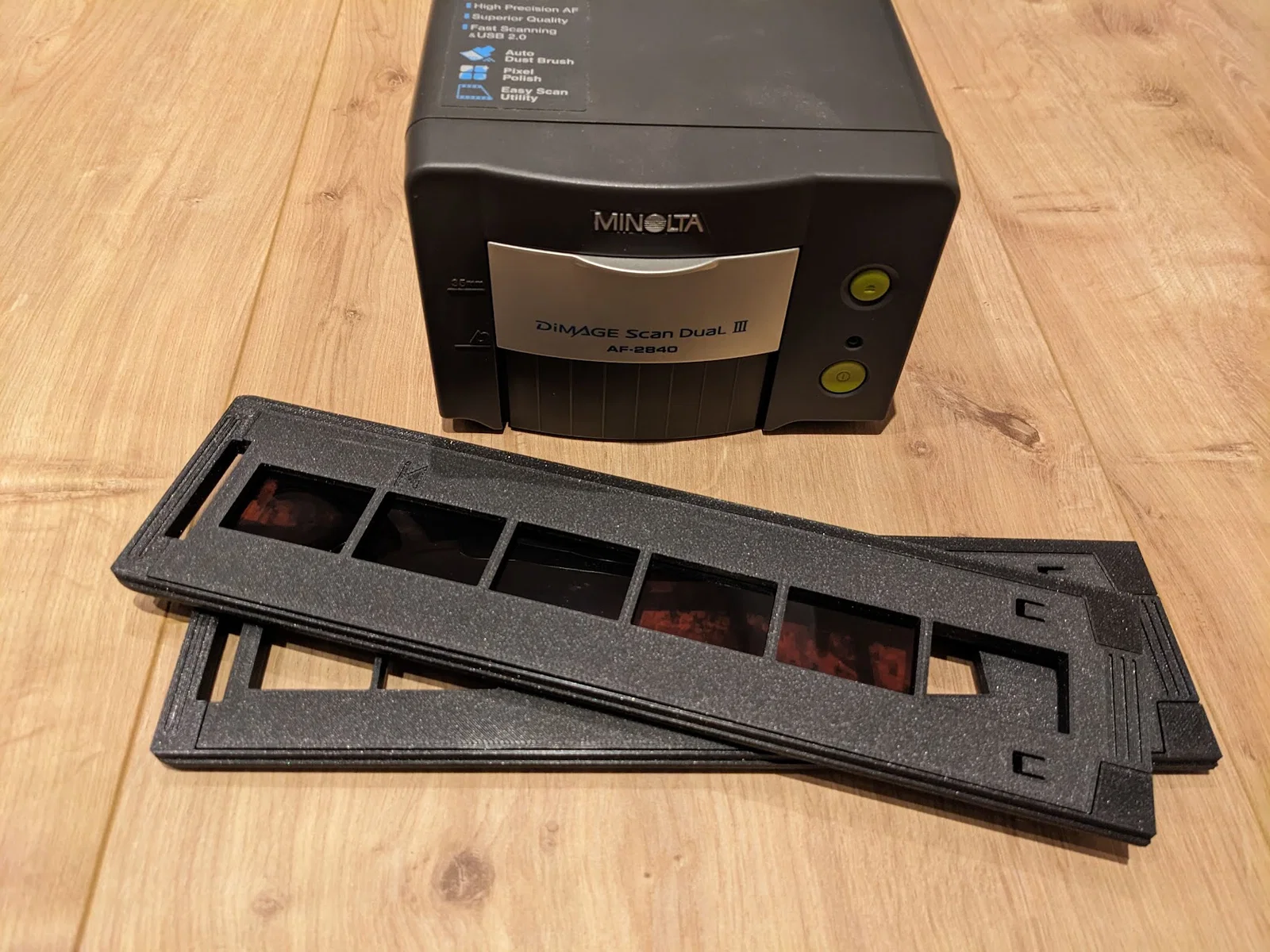

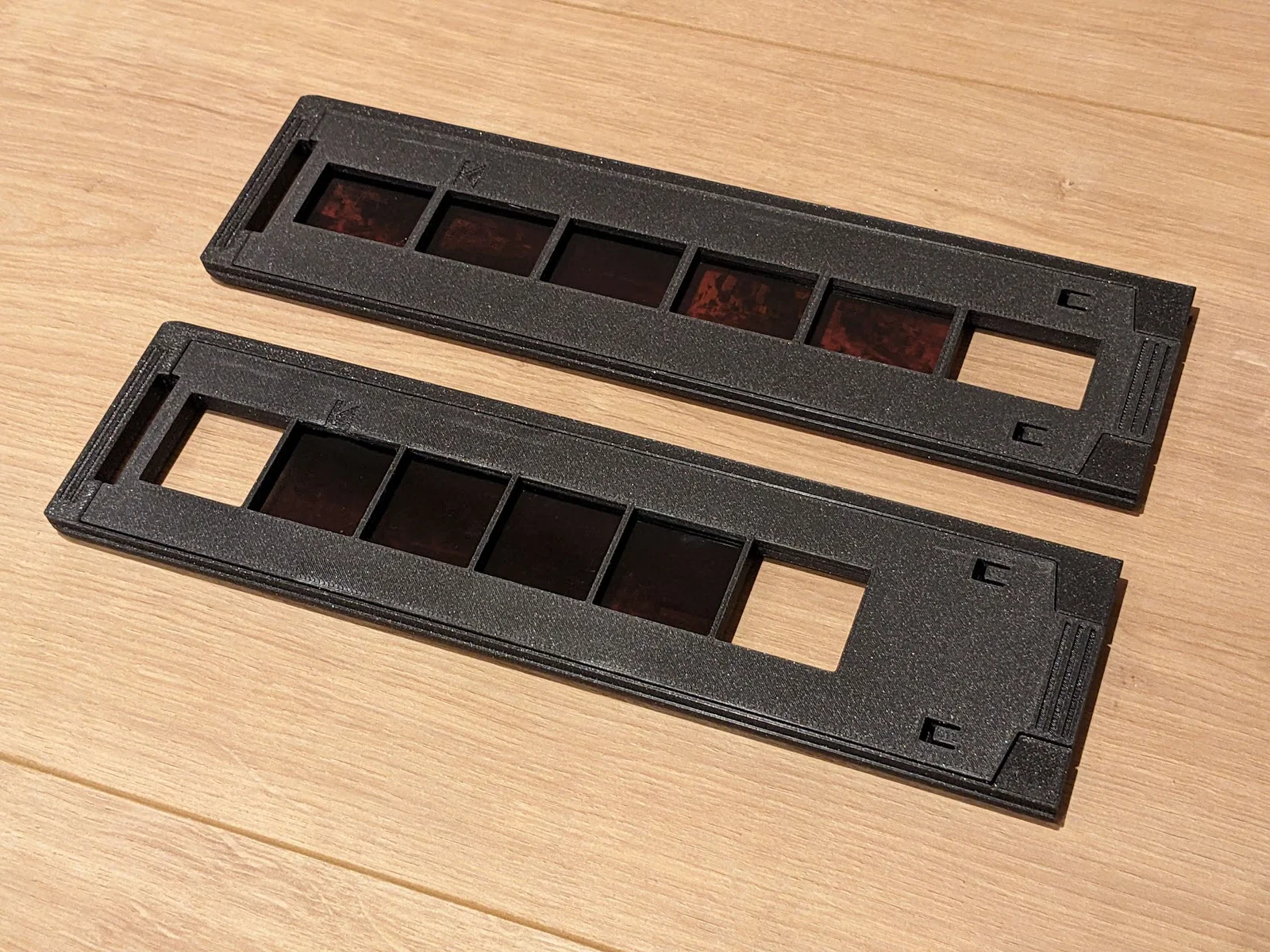

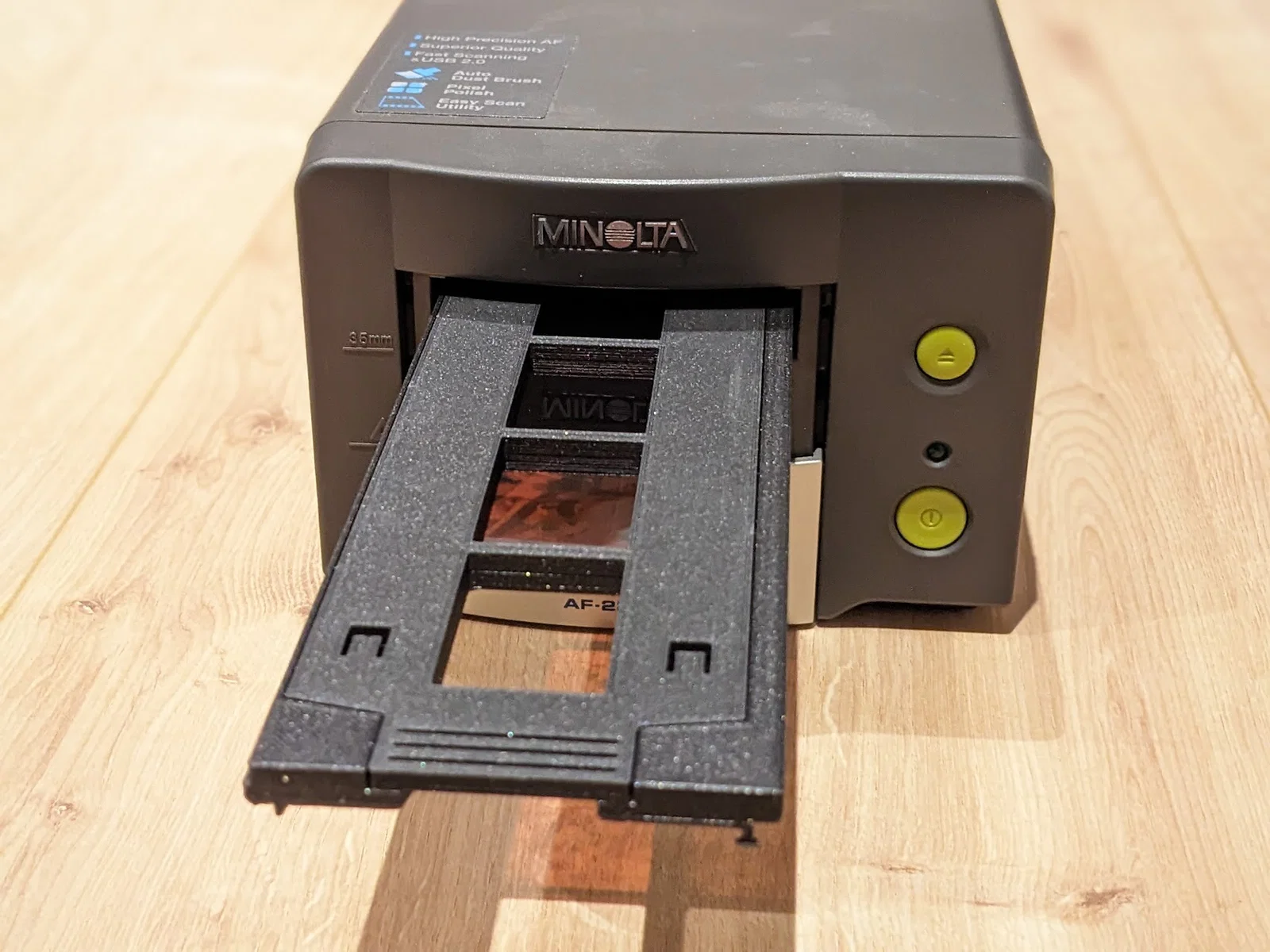

Mình cần một cách để scan phim 126 cinematic, loại phim này có chiều cao tương đương phim 35mm nhưng khung hình cao hơn và có tỷ lệ vuông. Mình đang dùng máy scan Minolta Dimage Dual III AF-2840 và lần thử đầu tiên là tự chế khay giữ phim 126 dựa trên khay 35mm gốc. Tiếc là thất bại vì vùng ảnh vượt quá chiều rộng cảm biến của máy scan, dẫn đến bị mất viền! Sau khi tốn quá nhiều công sức làm khay 126, mình quyết định chế luôn một bộ chuyển đổi gắn thẳng vào loa che nắng (lens hood) của ống kính máy DSLR để dùng với khay này. Một lợi ích khi làm cho nó tương thích với khay Minolta là mình có thể tận dụng luôn các khay 35mm gốc mà mình đang có. Sau đó mình nghĩ, biết đâu nhiều người cũng đang cần khay Minolta để sửa máy scan cũ, nên mình gửi kèm cả mẫu khay 35mm luôn. Và tất nhiên, cả hai khay này đều dùng tốt trên máy scan gốc nhé!

Những thứ cần thiết để scan:

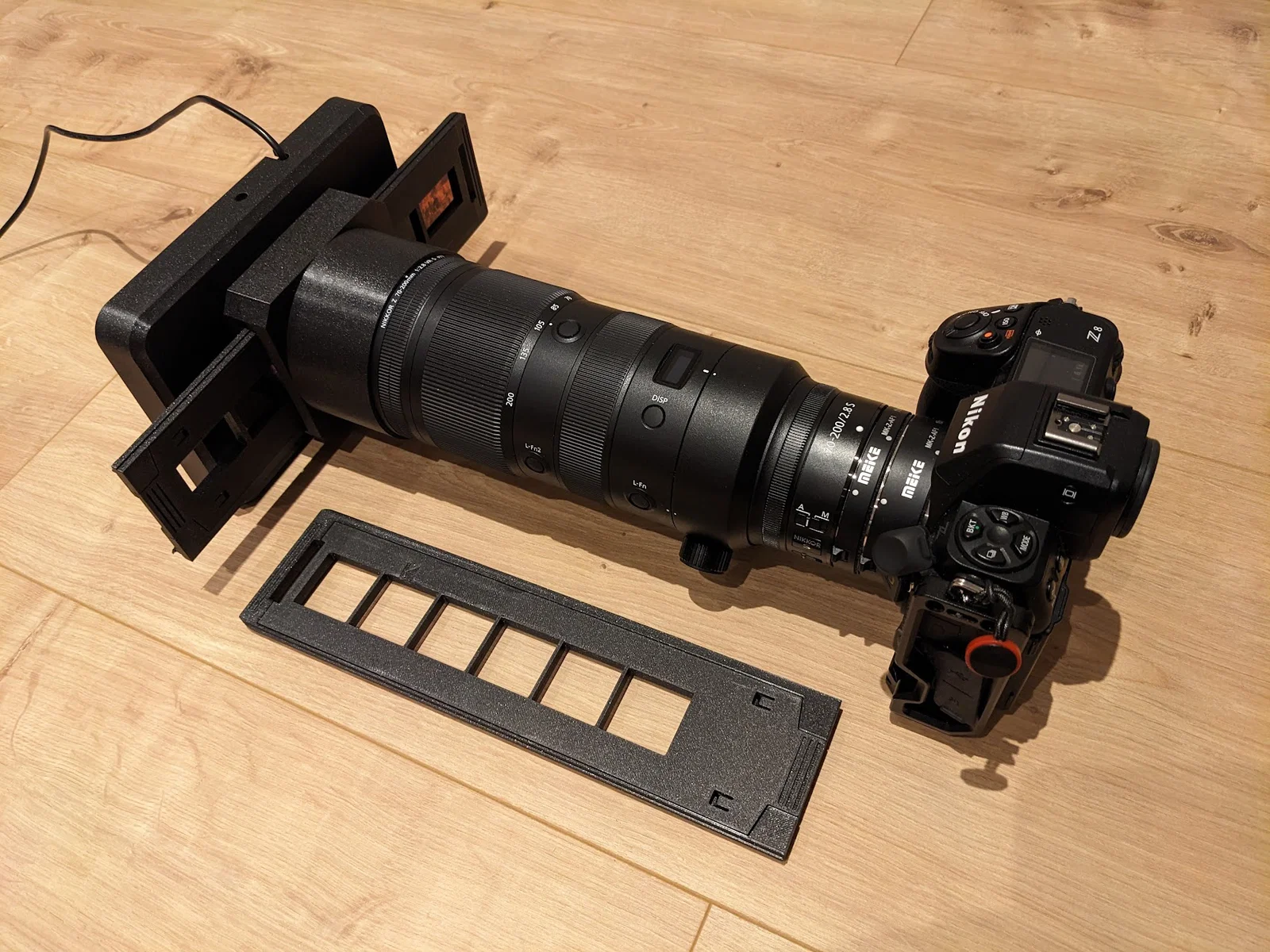

• Máy ảnh Nikon dùng ống kính Nikkor Z 70-200 F2.8 77Ø (hoặc ống kính có cùng ngàm loa che nắng).
• Vòng nối Macro (mình dùng chồng 11 + 18 mm để lấy nét ở khoảng cách 5cm).

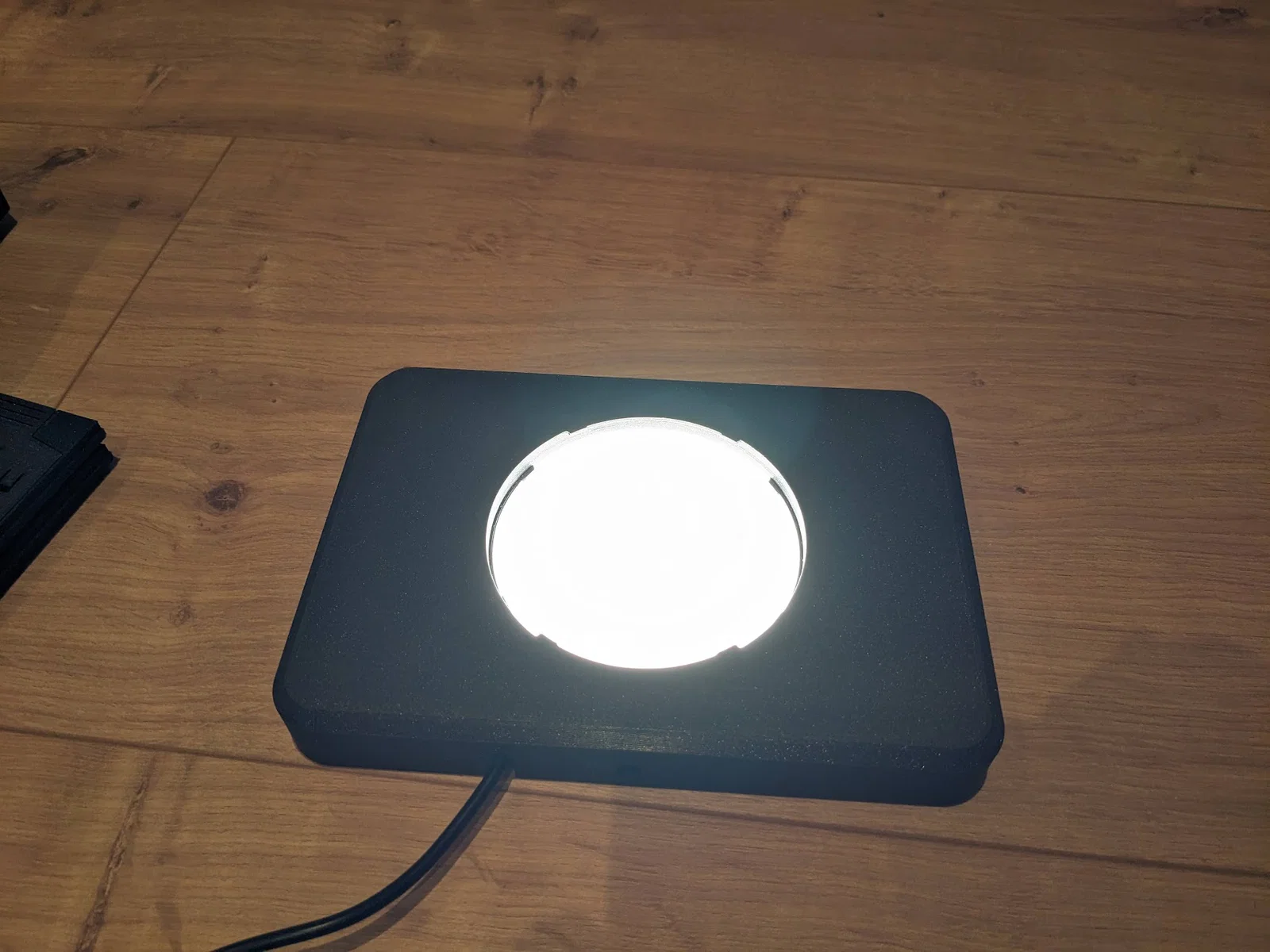

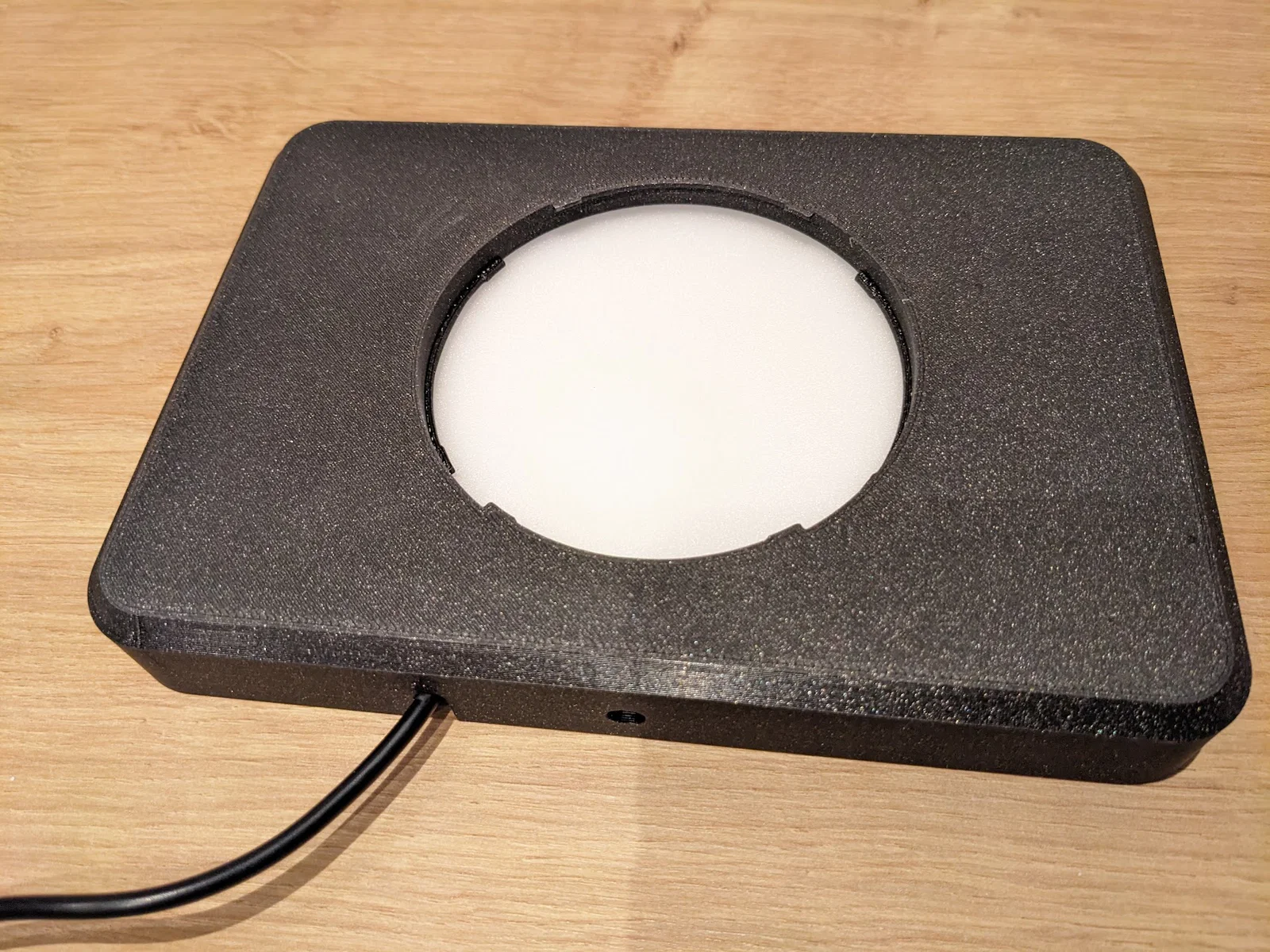

• Nguồn sáng CineStill CS-LITE Camera Scanning.

Các loại phim tương thích:

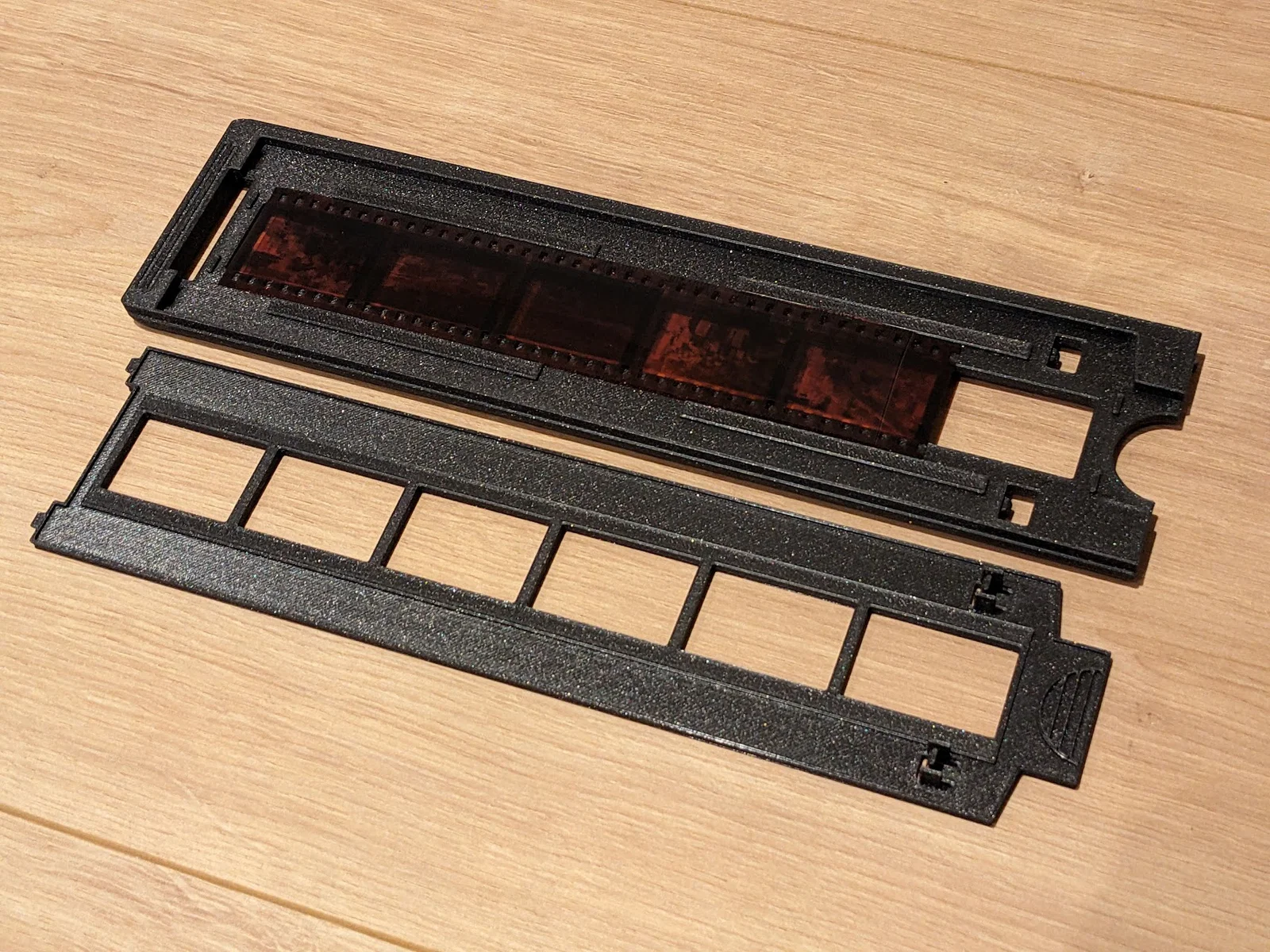

• Phim 35mm
• Phim 126 cinematic

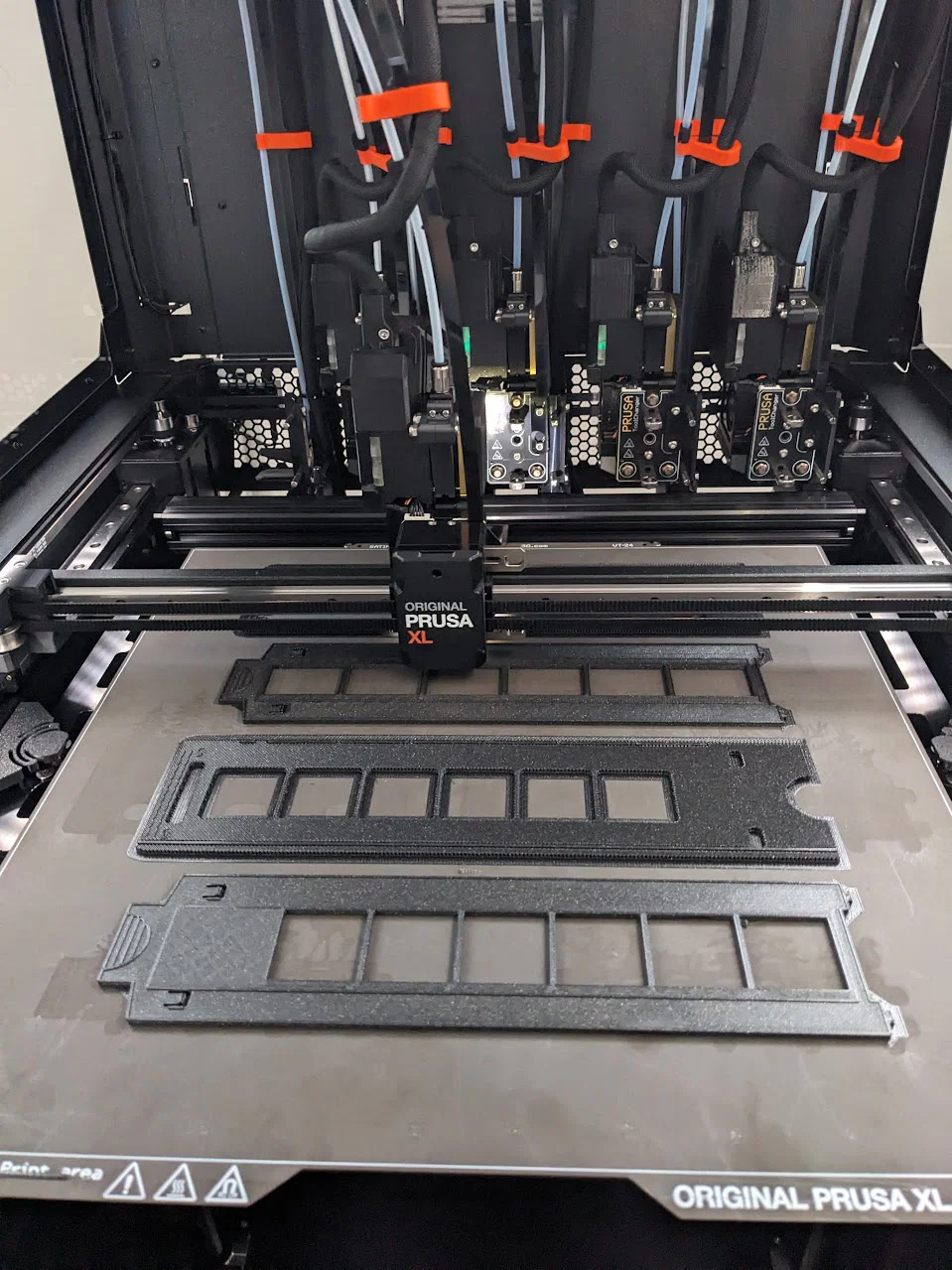

Hướng dẫn in:

• Chất liệu: PLA
• Độ dày lớp in: 0.2mm
• Kích thước đầu in: 0.4mm

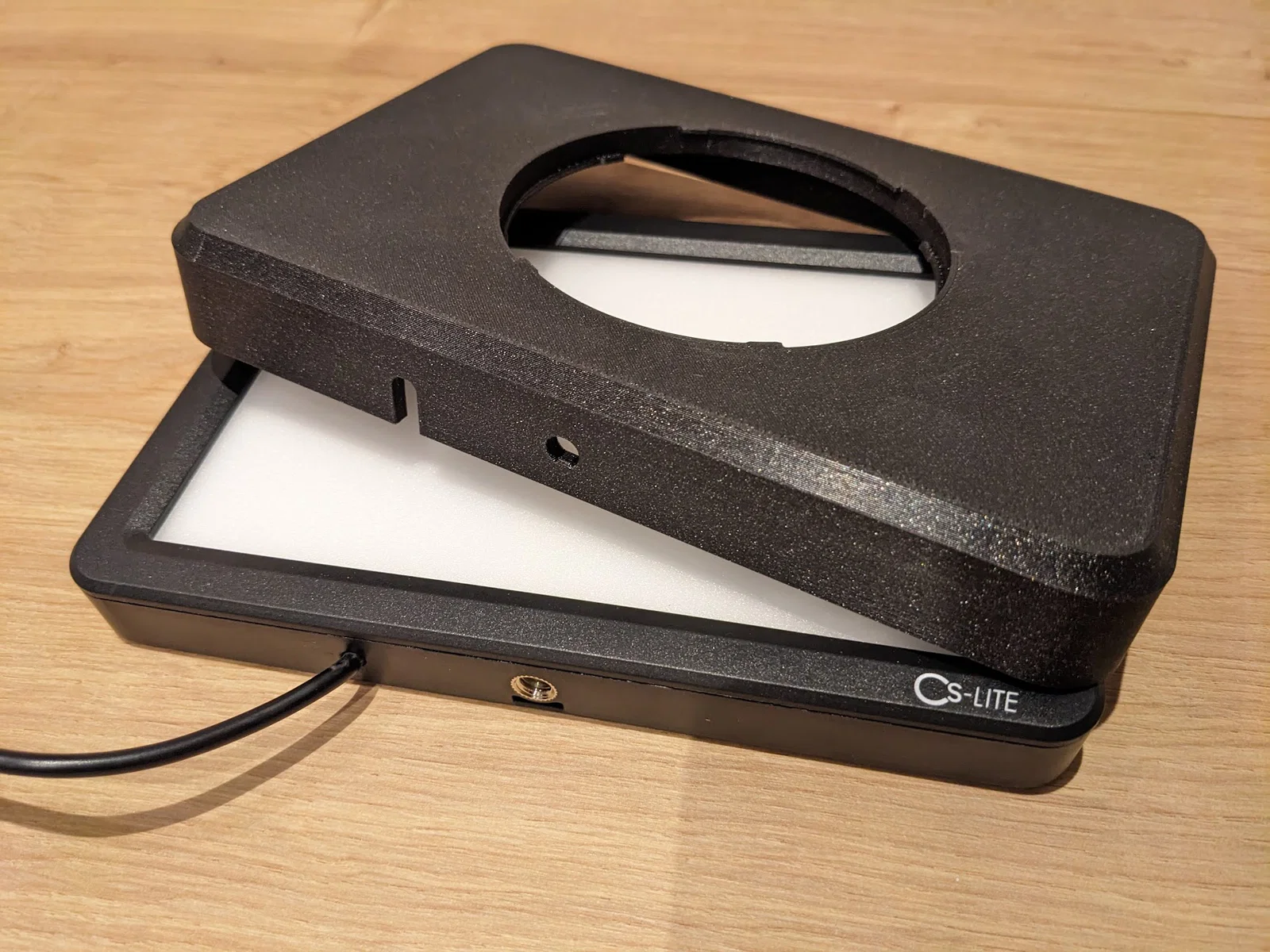

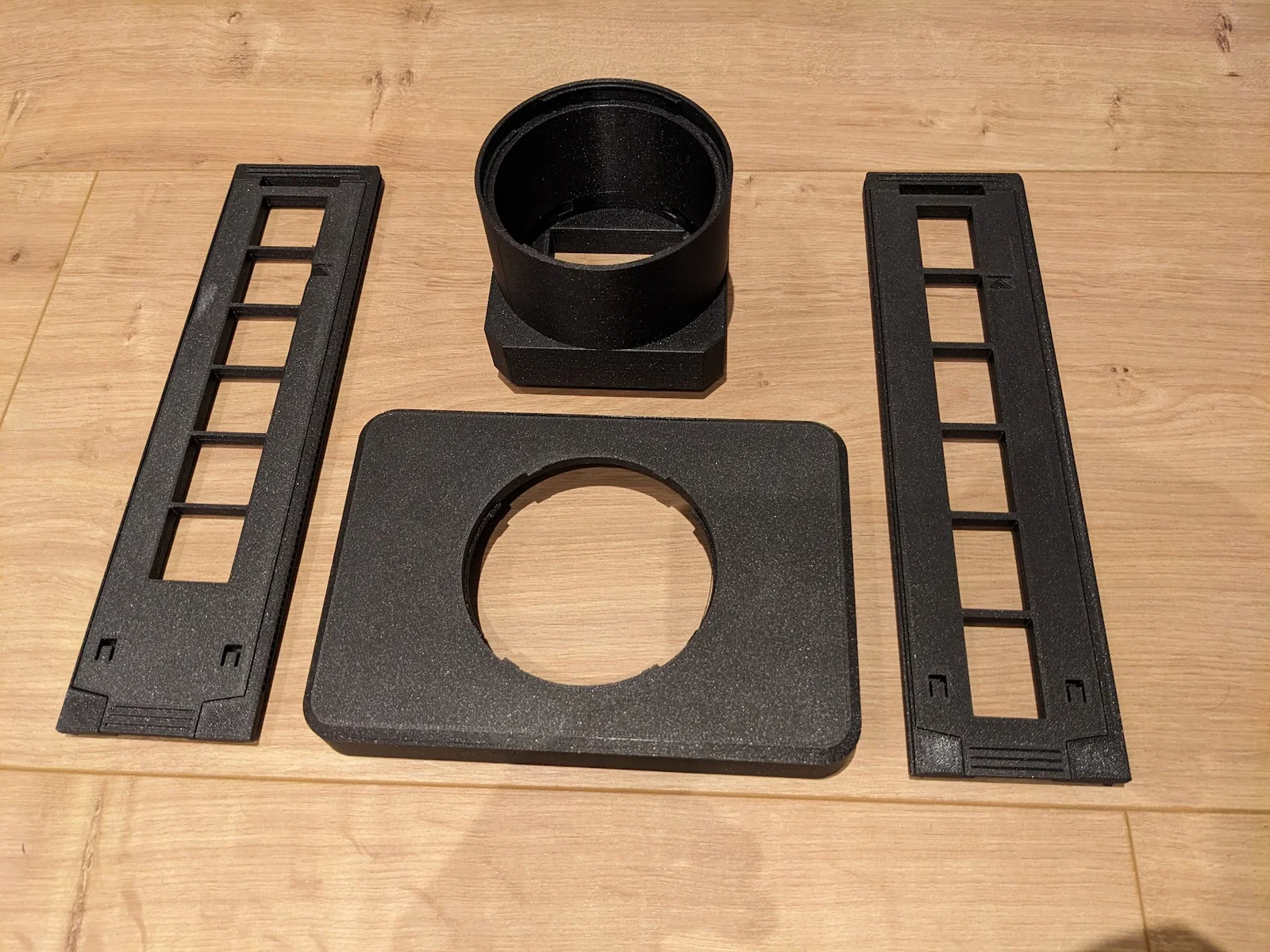

Thiết lập riêng cho bộ chuyển đổi CS-Lite Nikkor 77:

• Không cần support, chỉ cần đặt mặt phẳng xuống bàn in.

Thiết lập cho bộ chuyển đổi CS-Lite vào khay Minolta:

• Cần dùng support.
• Sau khi in xong, hãy gỡ sạch support ở khu vực khay và giữa các vòng khóa ngàm lens hood.

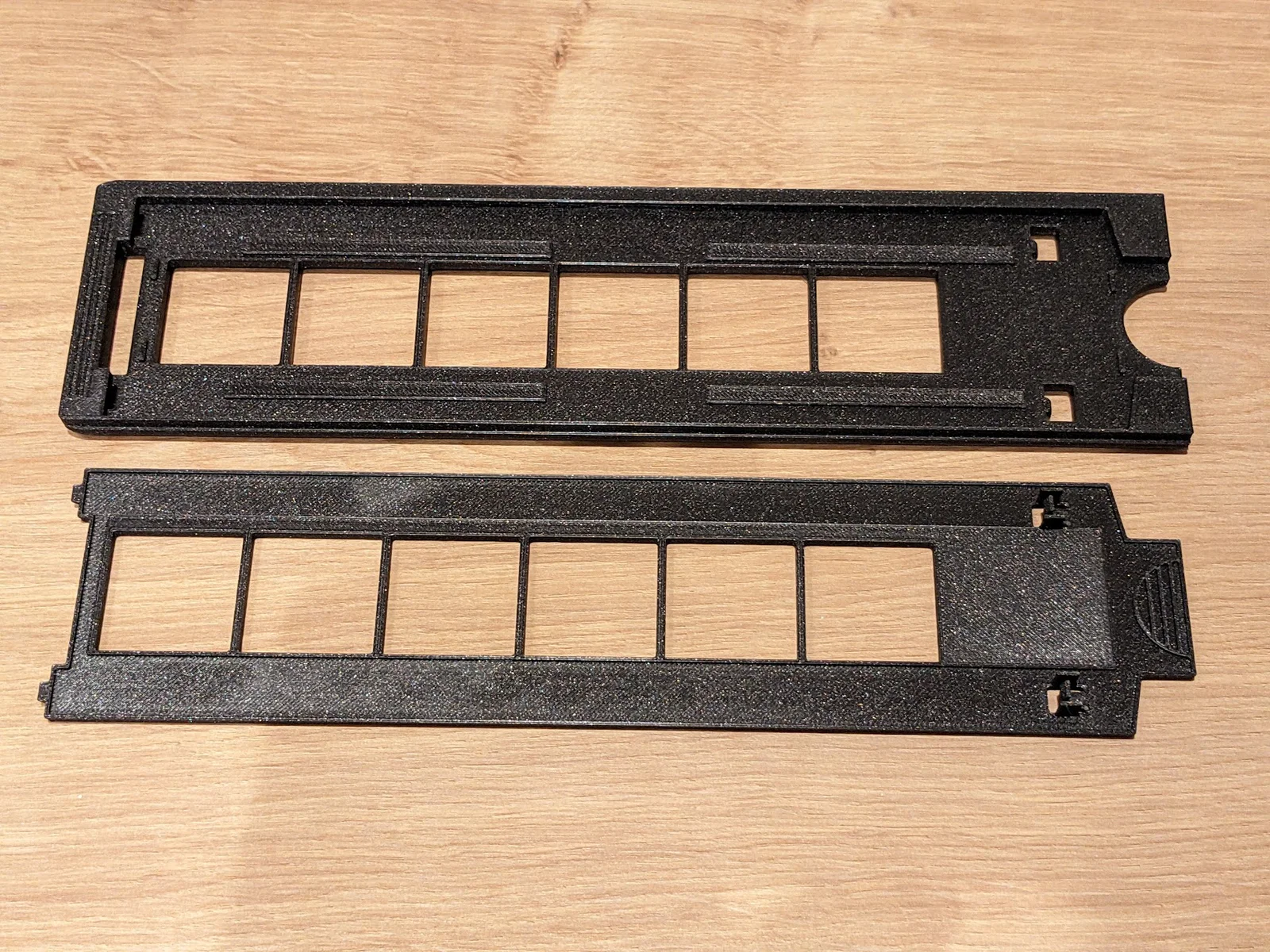

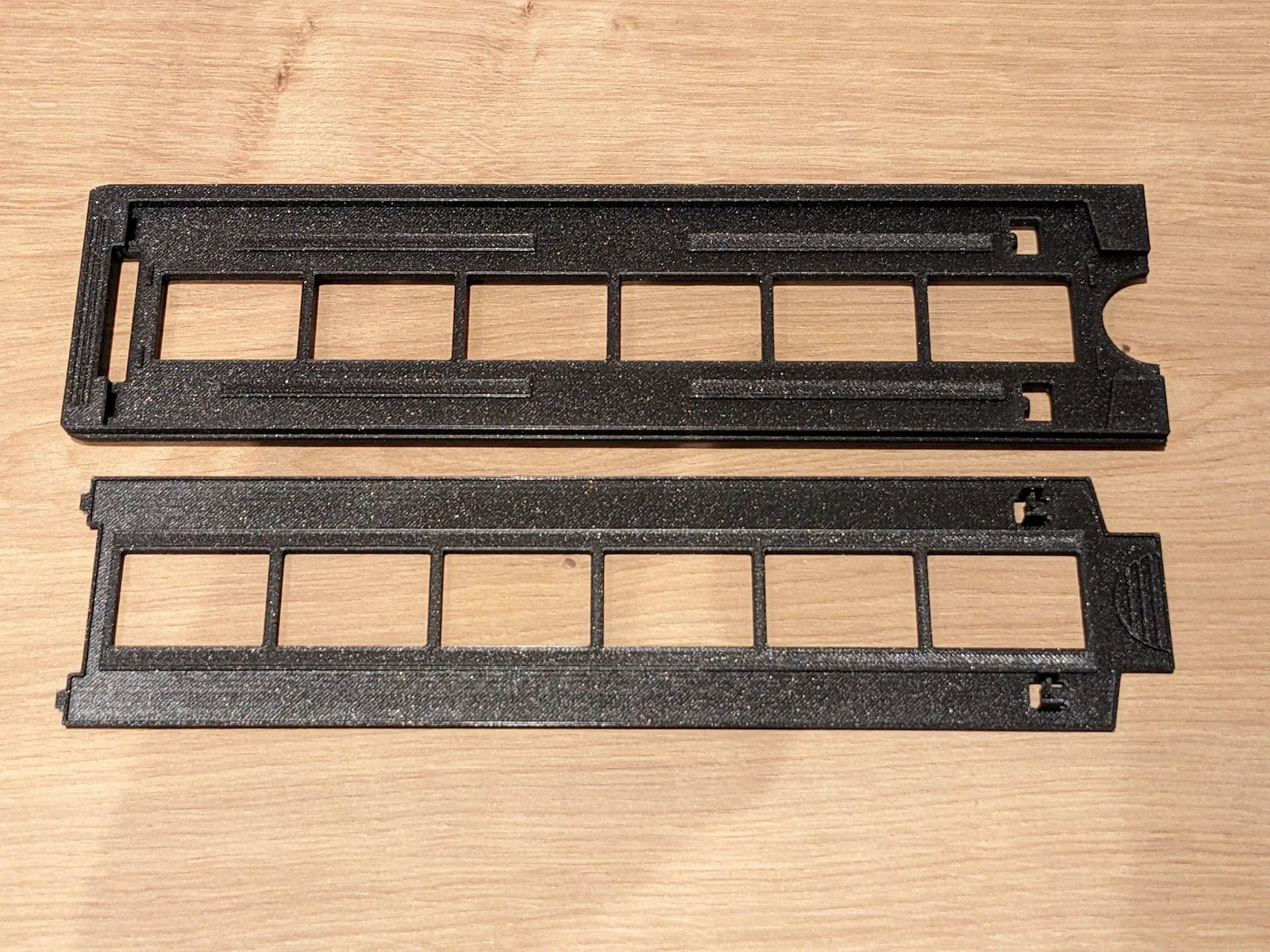

Thiết lập cho khay:

• Cần dùng support.

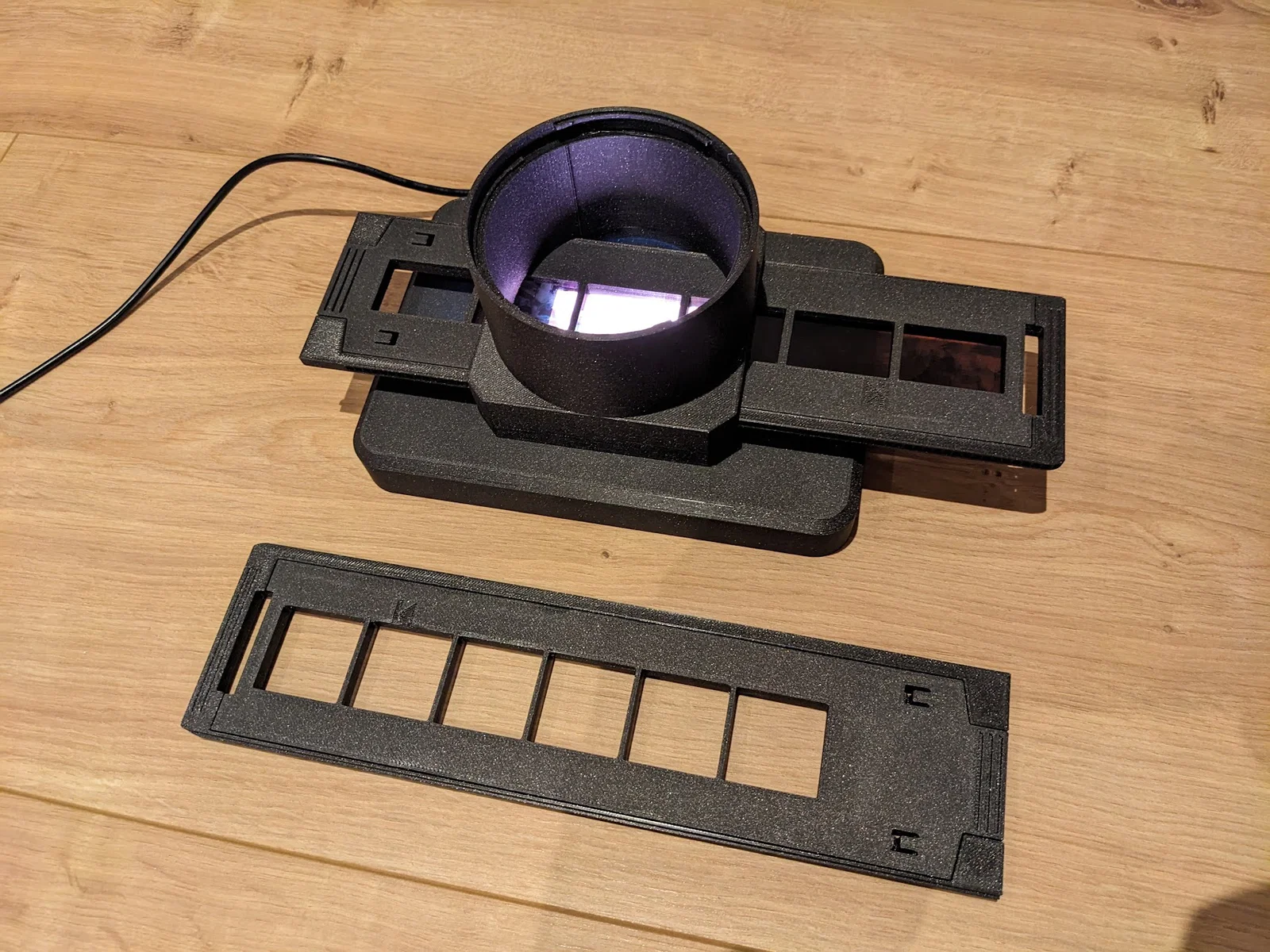

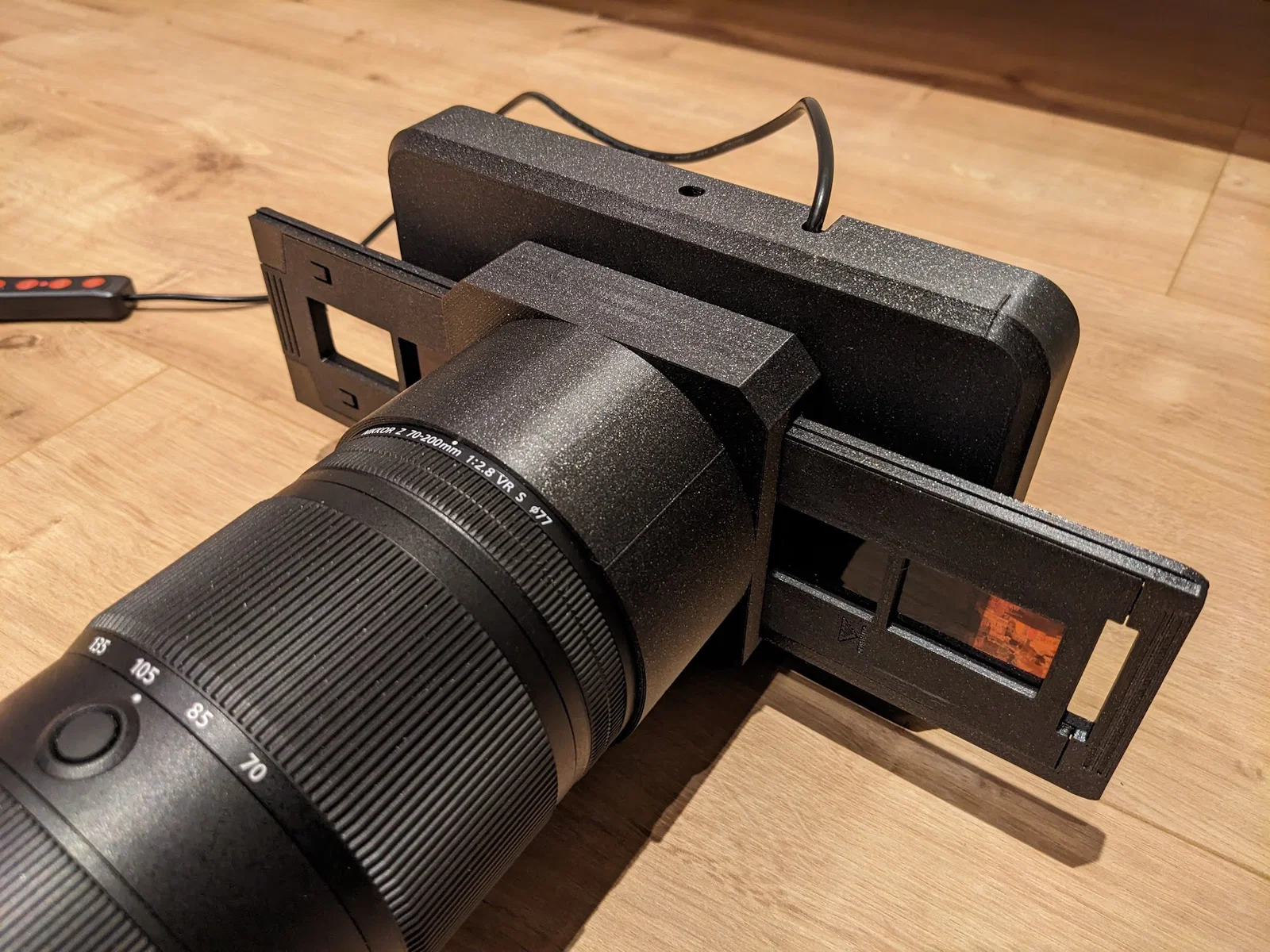

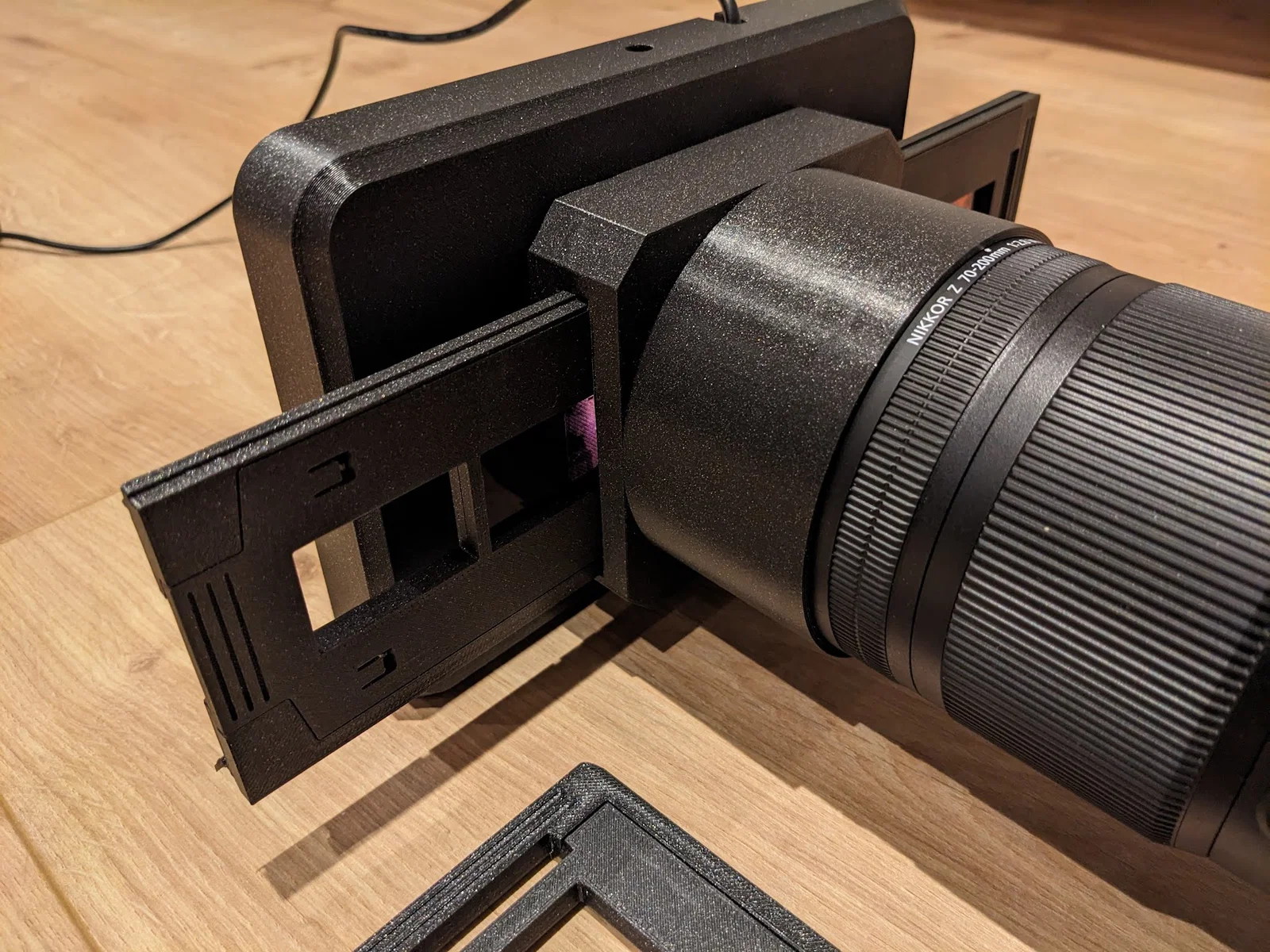

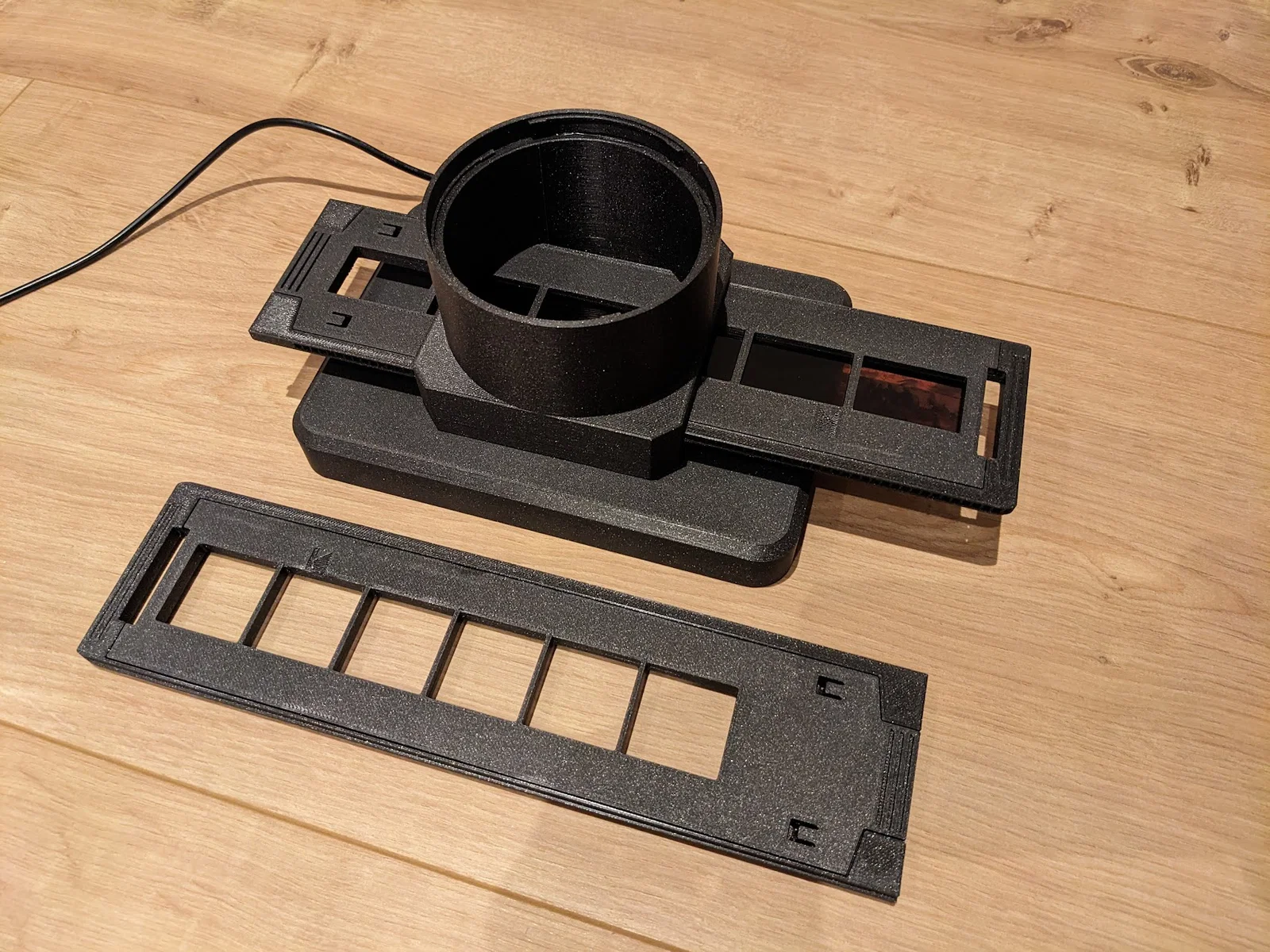

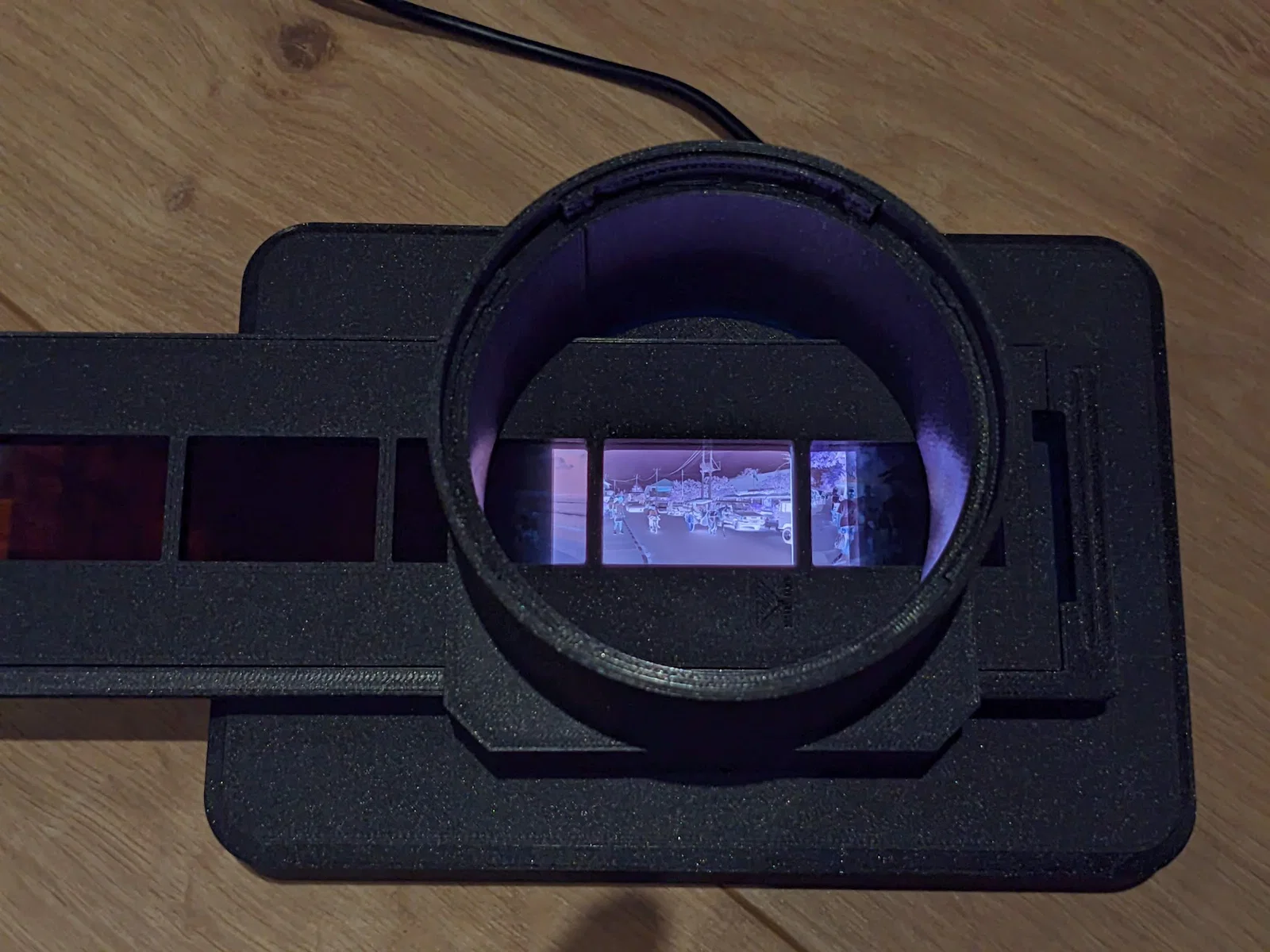

Các khớp nối được lấy cảm hứng từ ngàm lens hood của Nikon. Để lắp ráp bộ scan, bạn chỉ cần cắm bộ chuyển đổi khay vào bộ chuyển đổi CS-Lite rồi xoay 90 độ để khóa lại. Sau đó lắp cả cụm vào ống kính như cách lắp loa che nắng. Đừng dùng quá nhiều lực. Nếu bộ chuyển đổi bị kẹt và không xoay được, có thể do bạn còn sót support giữa các vòng khóa ngàm đấy!
