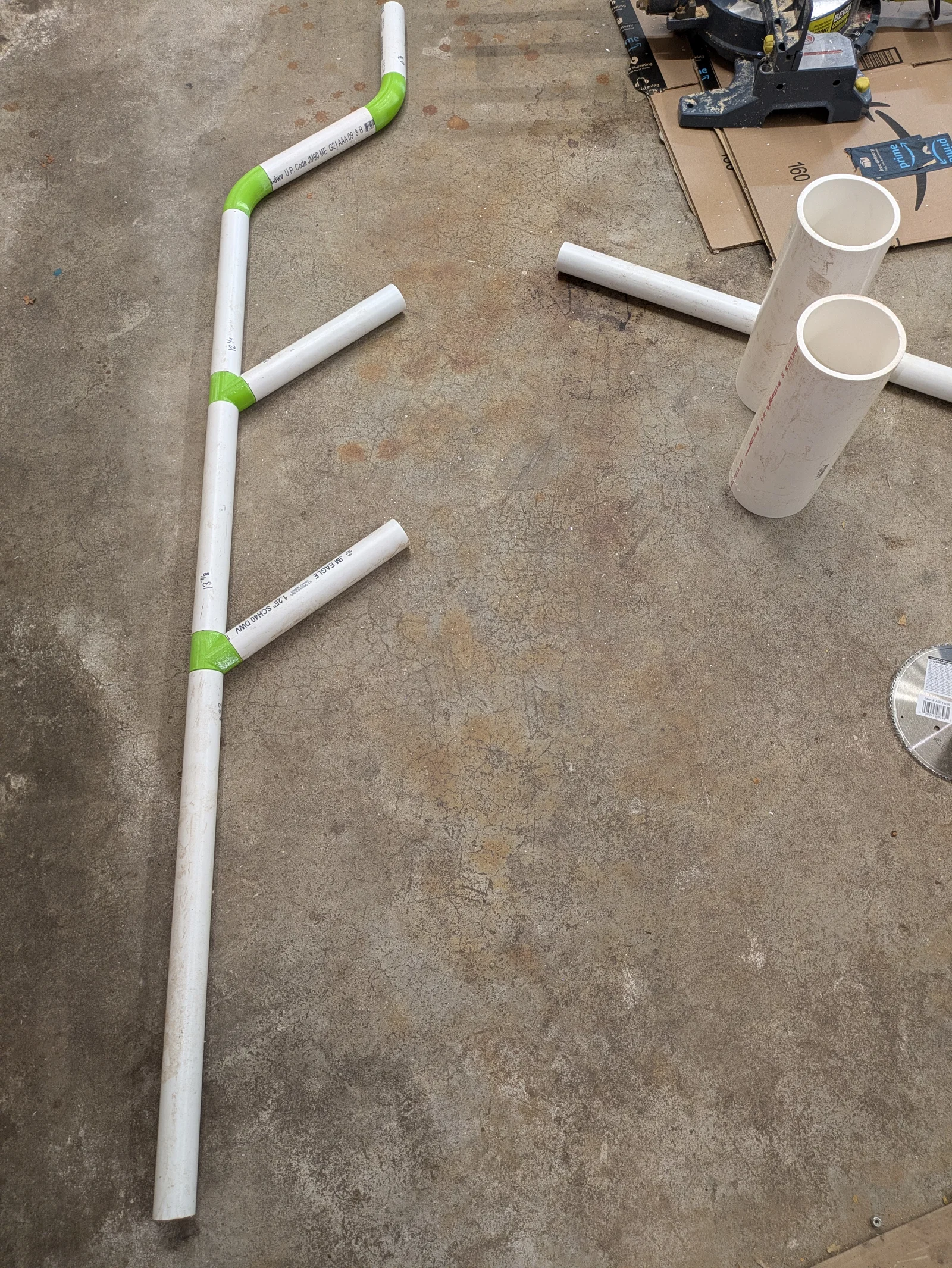

Bộ Khớp Nối PVC Cho Reef Hub FRC 2025 Reefscape

Các khớp nối này sẽ giúp bạn tự làm một Reef Hub cho mùa giải FRC 2025 Reefscape bằng ống nhựa PVC. Mỗi khớp nối được chia làm đôi để việc in 3D dễ dàng hơn và giúp các lớp in đồng nhất, đạt độ bền tối đa. Bạn có thể dùng keo nến (hot glue) để dán nhanh, hoặc dùng loại keo khô chậm để đảm bảo mọi thứ được căn chỉnh chuẩn xác nhất. Mình đã in thử bằng nhựa ABS với 3 lớp vỏ (perimeters) và 15% infill, độ bền cho ra rất ổn.

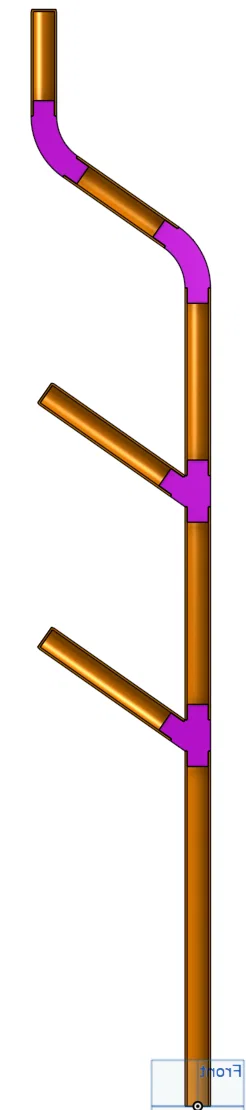

Để lắp ráp một bộ hub hoàn chỉnh, bạn cần chuẩn bị:

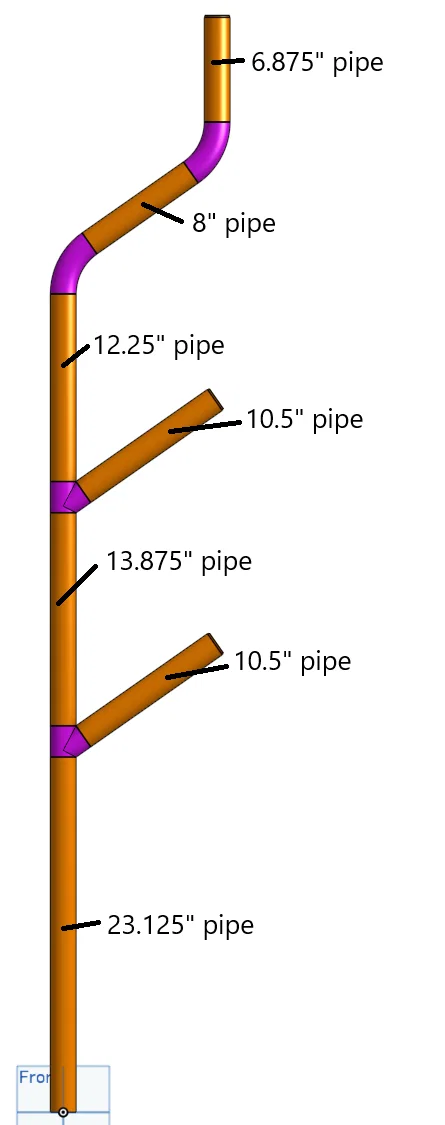

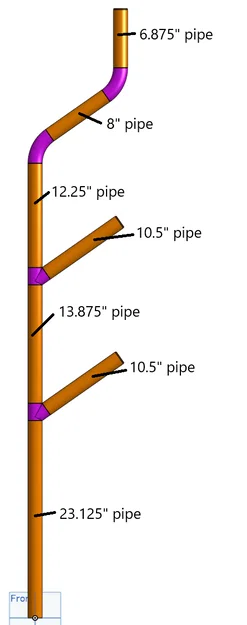

(2) Khớp nối T 35 độ (nửa phần) (2) Khớp nối T 35 độ đối xứng (nửa phần) (2) Khớp nối lệch tầng 4 (nửa phần) (2) Khớp nối lệch tầng 4 đối xứng (nửa phần) (1) Ống PVC 1.25" schedule 40, dài 23.125" (1) Ống PVC 1.25" schedule 40, dài 13.875" (1) Ống PVC 1.25" schedule 40, dài 12.25" (1) Ống PVC 1.25" schedule 40, dài 8" (1) Ống PVC 1.25" schedule 40, dài 6.875" (2) Ống PVC 1.25" schedule 40, dài 10.5"

CẬP NHẬT

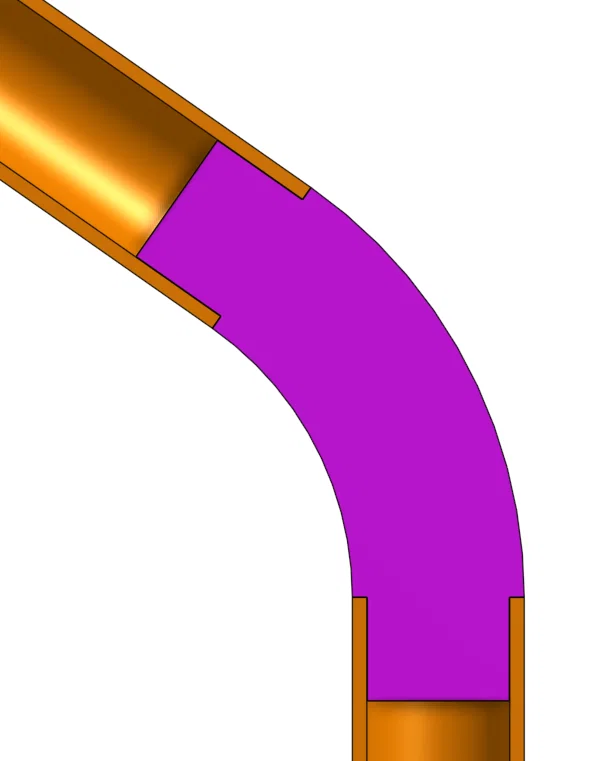

• Đã thêm vát cạnh (bevels) để dễ dàng lắp vào ống PVC hơn.
• Đã thêm biến thể có lỗ để lắp thêm một thanh EMT 3/4" dài 54" giúp tăng độ cứng cáp (mình mới thiết kế dựa trên thông số kỹ thuật của EMT, chưa xác thực độ vừa vặn thực tế).
