Kẹp Cố Định Ổ Cắm Điện Trên Bàn (Power Strip Desk Clamp)

Cập nhật 06/01/2025: Đã thêm hai kẹp rộng 30mm (và bu-lông đáy tương ứng) để vừa với các loại bàn mỏng hơn. Kẹp “Clamp 30mm Wide 30mm Thick.stl” dùng cho bàn dày dưới 30mm và kẹp “Clamp 30mm Wide 45mm Thick.stl” dùng cho bàn dày từ 5mm đến 45mm. Cả hai kẹp này đều có độ rộng 30mm, kích thước phổ biến nhất. Để bạn tham khảo, kẹp gốc “Clamp 30mm.stl” phù hợp với mặt bàn dày từ 20mm đến 60mm. Nếu bạn cần kẹp rộng hơn hoặc có yêu cầu gì khác, đừng ngần ngại cho mình biết nhé!

Cập nhật 05/12/2024: Đã có phiên bản mới dành cho các ổ cắm điện nhiều hàng trong tab Remixes!

Tổng quan:

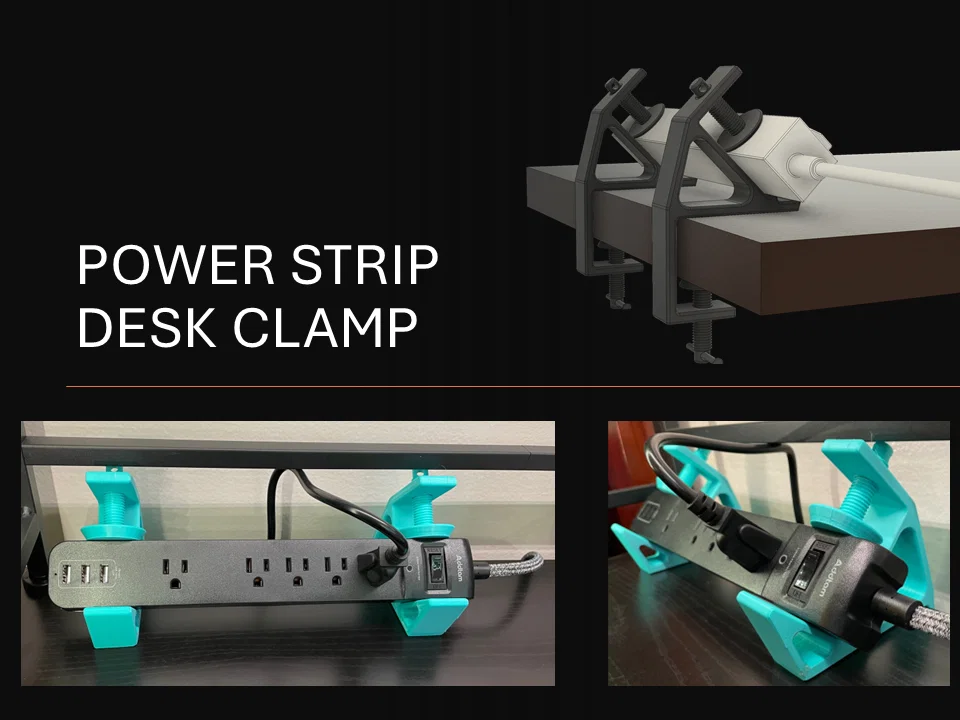

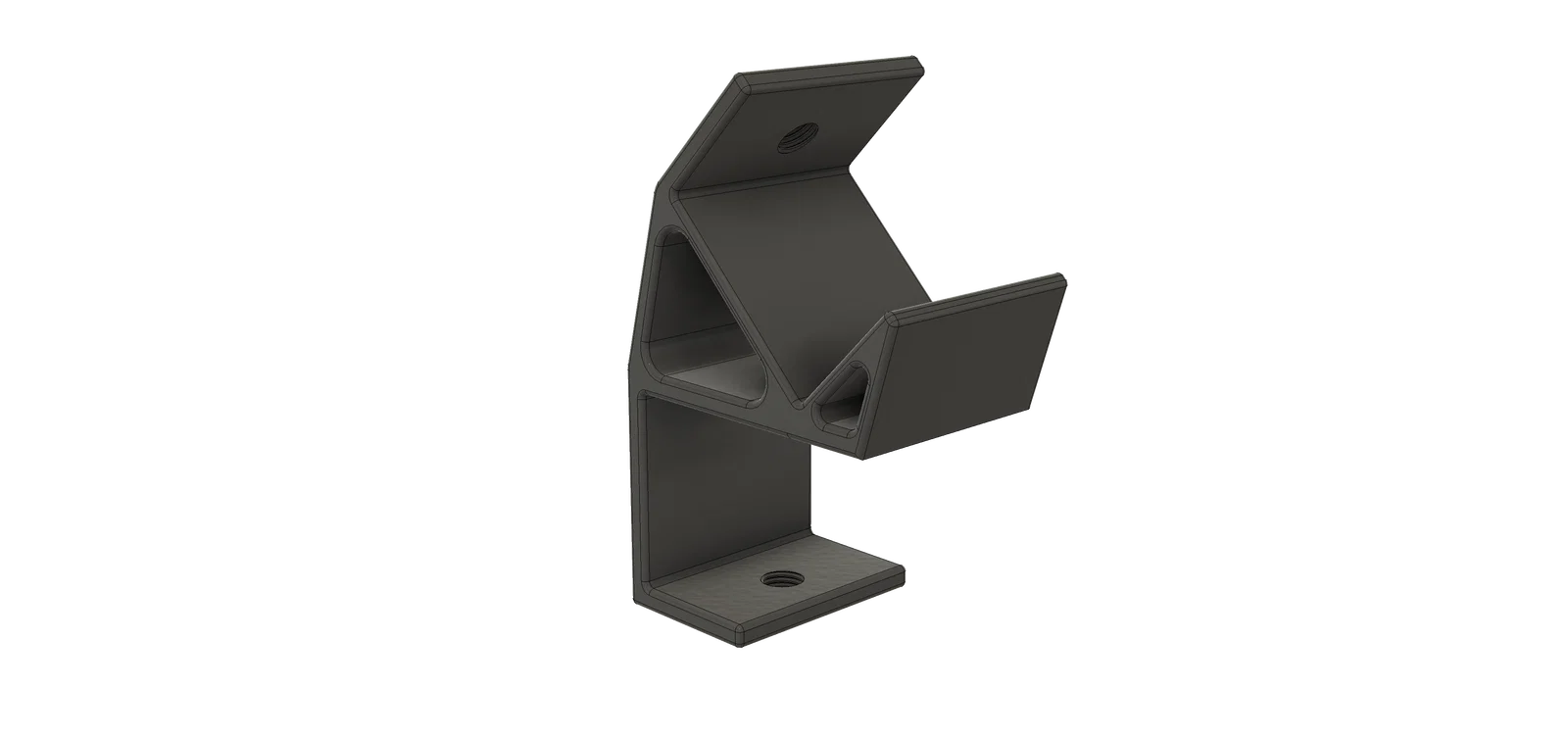

Đây là bộ kẹp đa năng giúp cố định ổ cắm điện 1 hàng vào cạnh bàn, cho phép bạn tùy chỉnh loại ổ cắm phù hợp nhất với nhu cầu sử dụng.

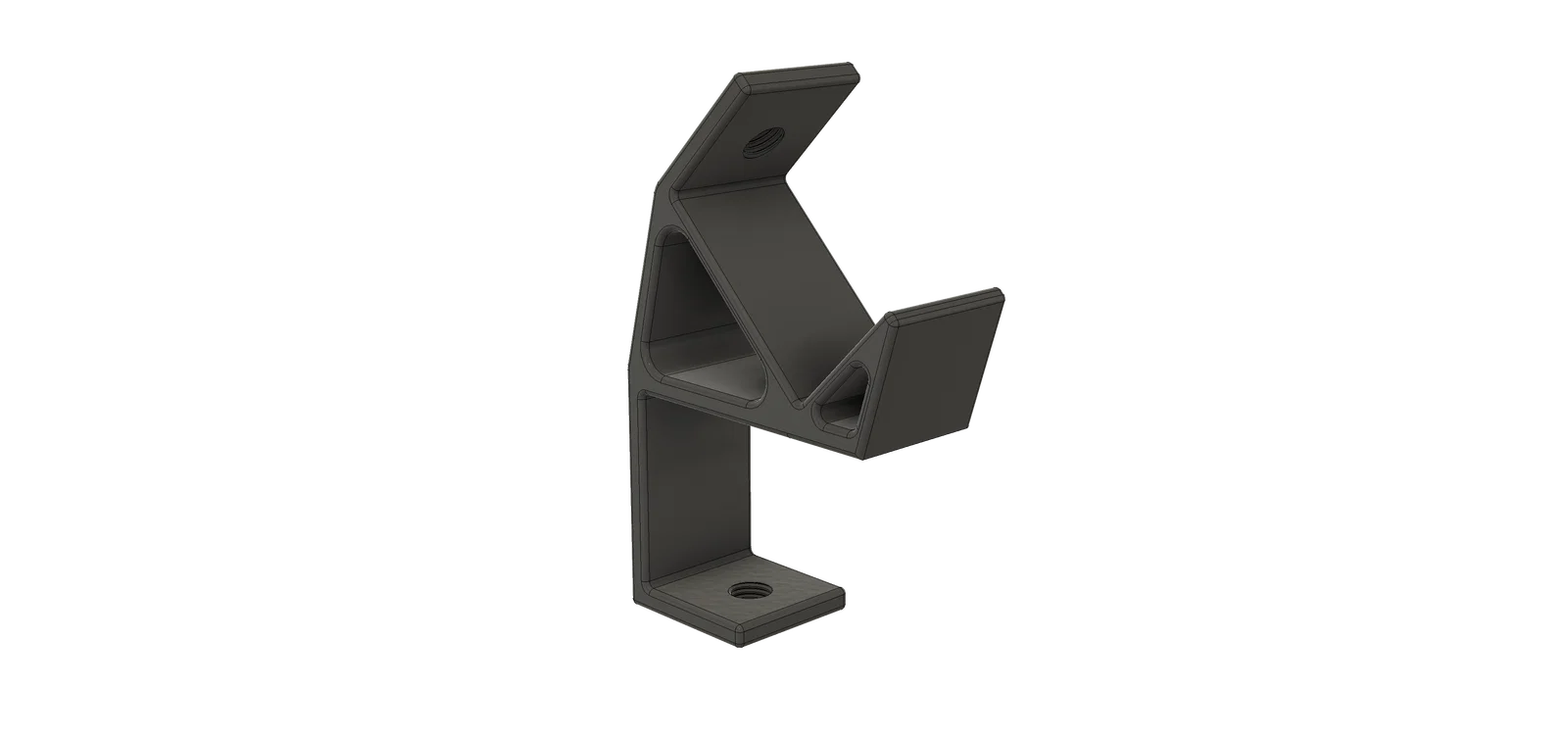

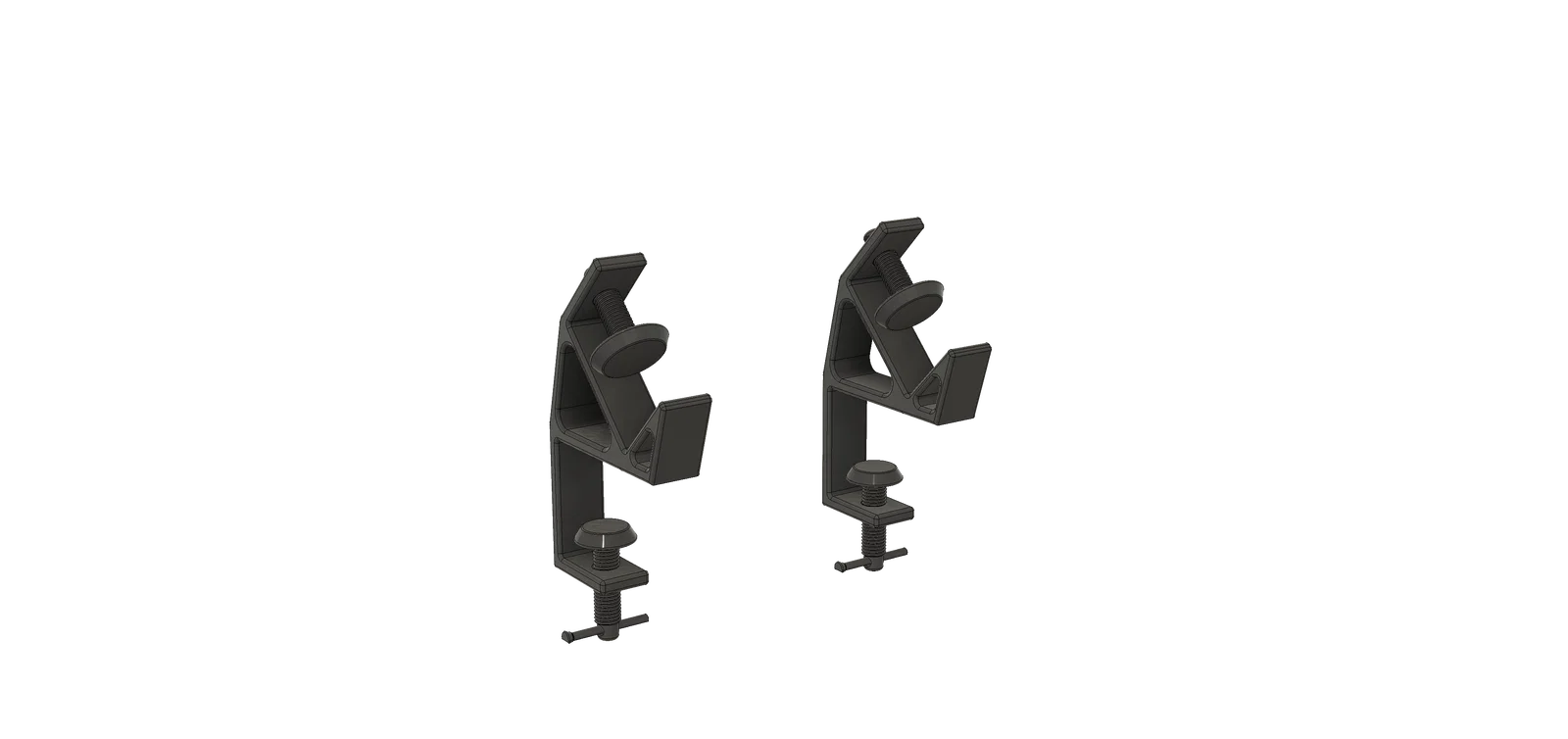

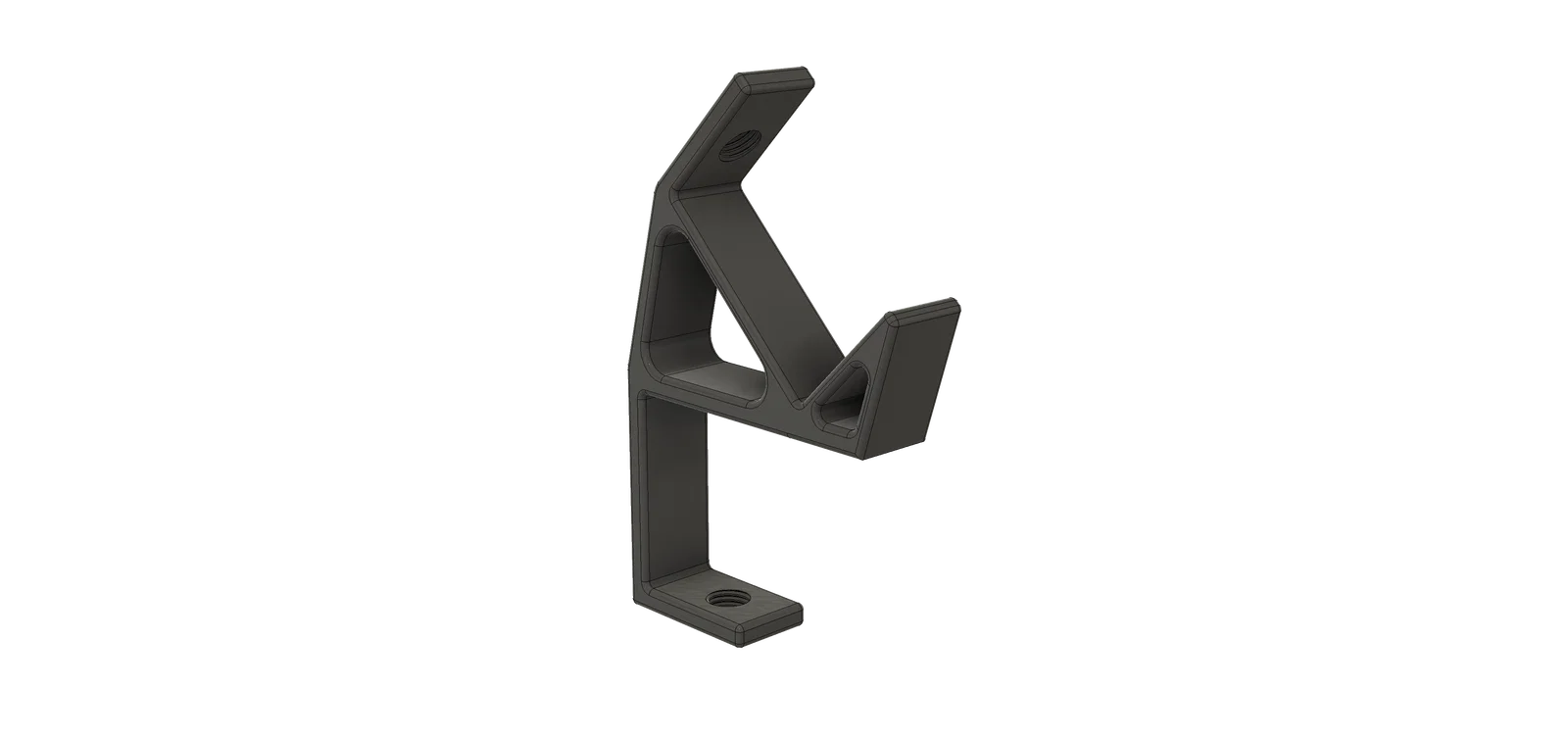

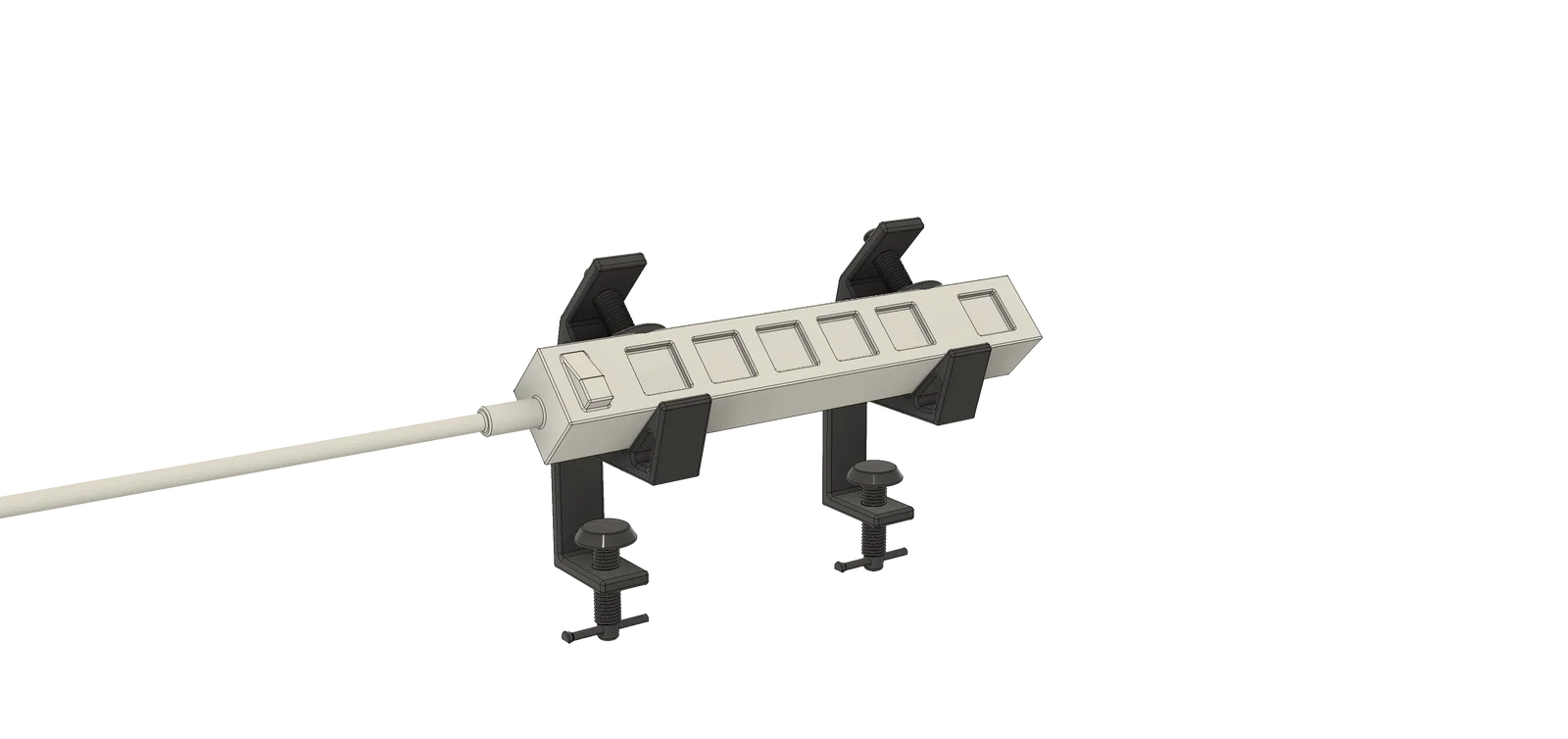

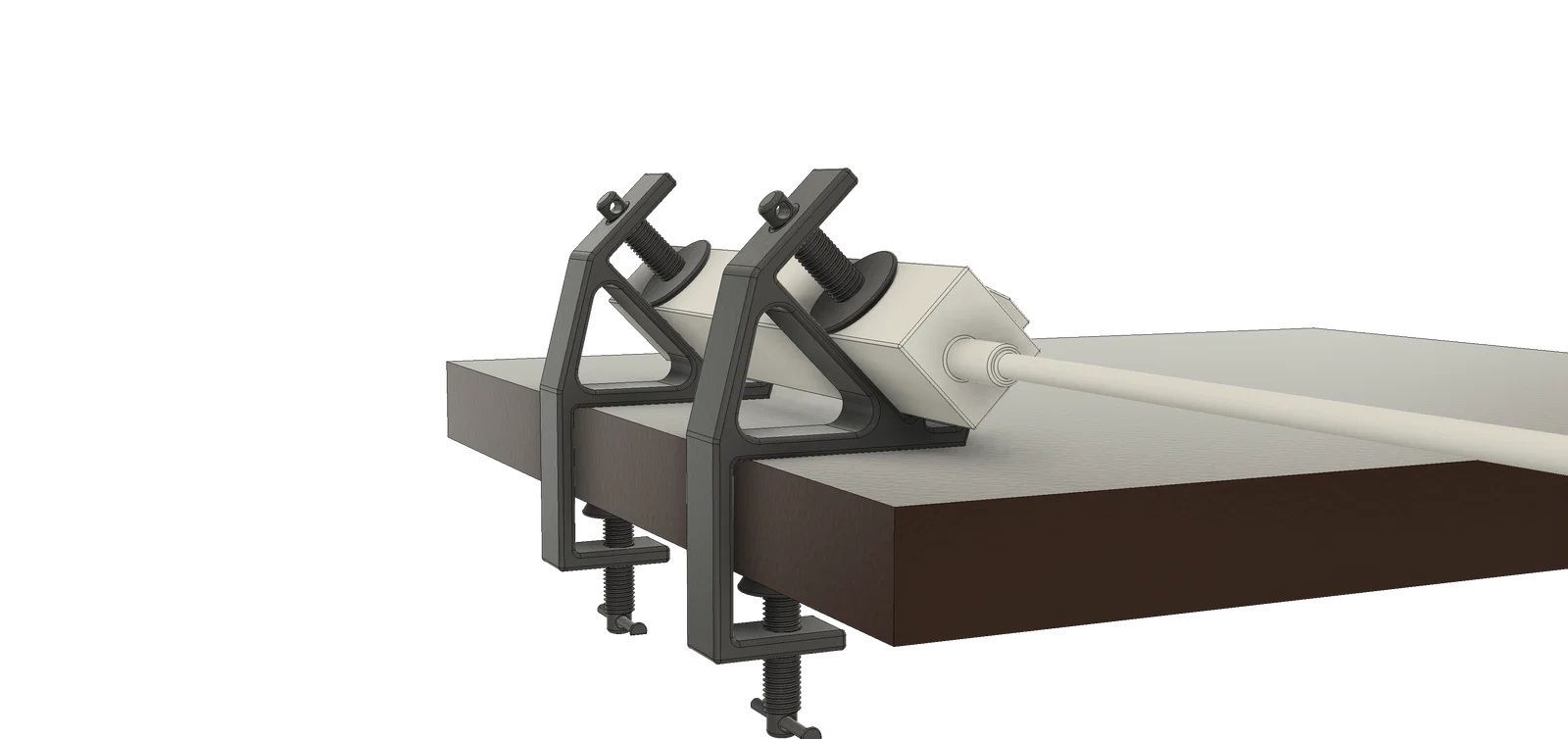

Mình đã bao gồm ba kích thước với các độ rộng khác nhau: 30mm, 50mm và 80mm. Cá nhân mình đang dùng hai kẹp 30mm ở hai đầu ổ cắm như hình ảnh/bản vẽ phía trên, nhưng mình nghĩ kẹp 50mm hoặc 80mm có thể dễ dàng giữ chắc ổ cắm một mình, hoặc kết hợp cùng nhau để kẹp những ổ cắm nặng/dài hơn.

Hướng dẫn in (Tiêu chuẩn): Mình khuyến khích dùng nhựa PLA (hoặc PETG nếu để gần nơi có ánh nắng trực tiếp) với chiều cao lớp in 0.2mm, infill >20%, 3 tường và không cần support. Mỗi chi tiết được in theo hướng mặc định.

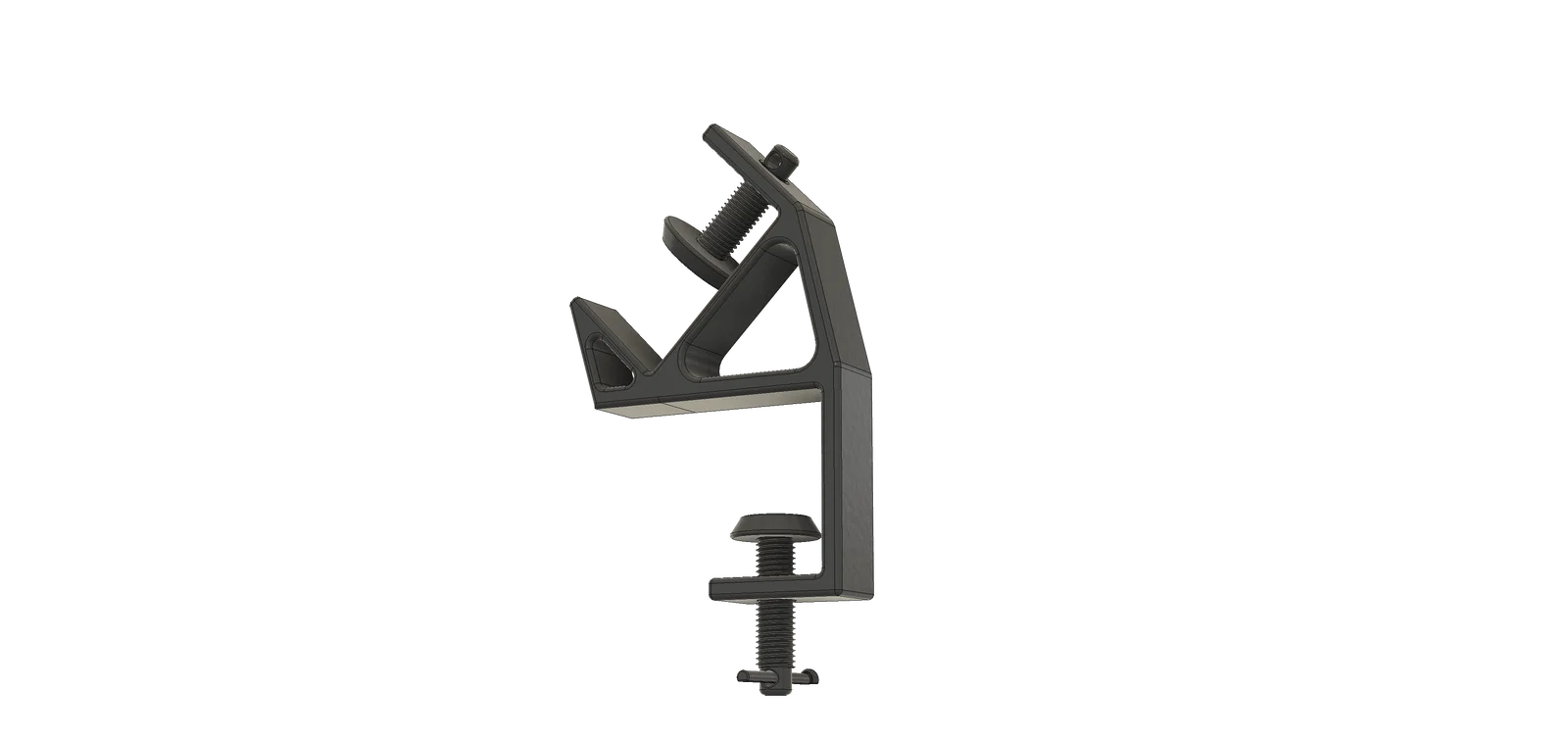

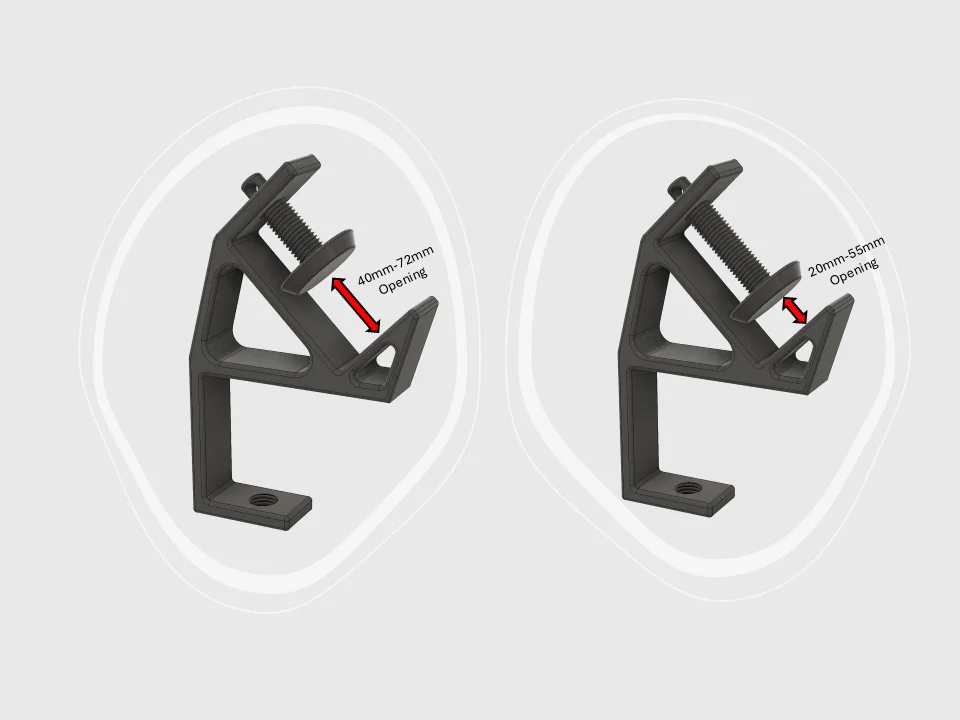

Mỗi bộ kẹp cần một bu-lông đáy và một bu-lông trên. Tùy thuộc vào độ rộng của ổ cắm (hoặc đồ vật bạn muốn kẹp), chiều dài của bu-lông trên sẽ khác nhau. Loại 20mm-55mm là bu-lông dài phù hợp cho ổ cắm rộng từ 20mm-50mm. Loại 40mm-72mm là bu-lông ngắn phù hợp cho ổ cắm rộng từ 40mm-72mm. Ổ cắm mình thiết kế có chiều rộng 45mm, nên mình dùng bu-lông ngắn để đầu bu-lông không bị nhô ra ngoài cạnh bàn.

Lưu ý: Vì bàn của mình khá dày, mình đã thiết kế kẹp để vừa với mặt bàn dày từ 20mm đến 60mm. Nếu kích thước này không vừa với bàn của bạn, hãy cho mình biết để mình làm thêm các kích thước khác nhé.

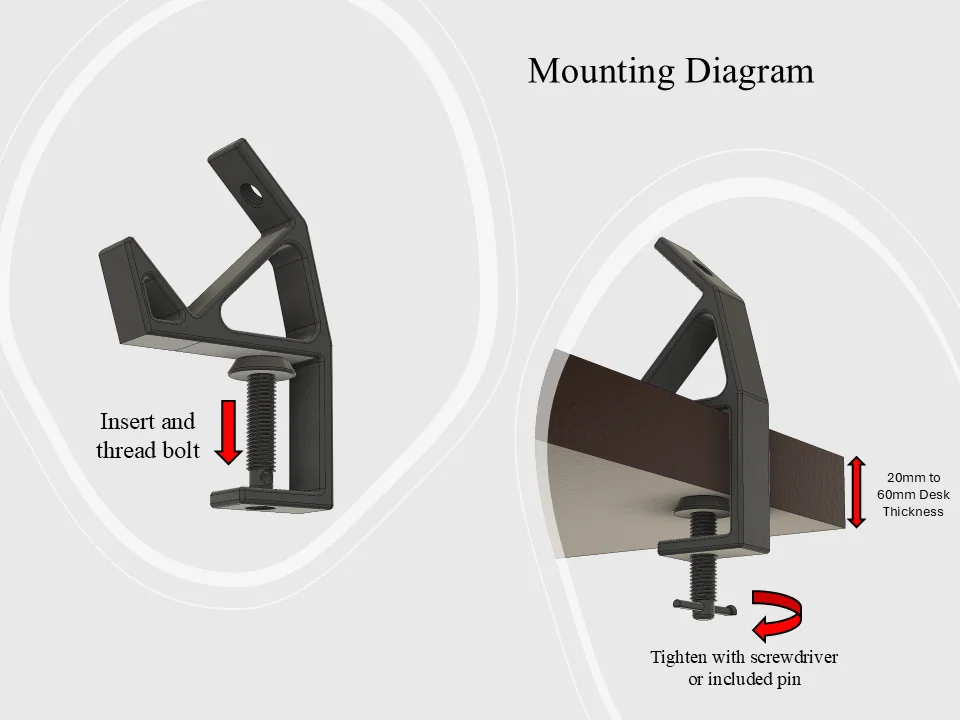

Lắp ráp (Hình ảnh phía trên):

Vặn bu-lông đáy vào ren ở phần dưới của kẹp, đảm bảo mặt phẳng sẽ áp sát vào mặt bàn. Sau đó dùng một chiếc tua vít nhỏ hoặc chốt đi kèm cắm vào lỗ trên bu-lông để siết chặt kẹp vào bàn. Làm tương tự với bu-lông trên để kẹp cố định ổ cắm điện.

Mọi người cứ bình luận nếu có câu hỏi hoặc cần yêu cầu cụ thể nào nhé.

Chúc các bạn in ấn thành công!
