Bộ Dẫn Tiến Điện Tử Cho Máy Tiện (Lathe Electronic Leadscrew)

Tôi đang phát triển một bộ dẫn tiến điện tử (electronic leadscrew) cho máy tiện của mình. Đây là thiết bị thay thế bộ bánh răng thay đổi (change gears) bằng bộ điều khiển điện tử và động cơ. Dự án này là kho lưu trữ các khung đỡ, puly, bộ phận bảng điều khiển và các mô hình tham chiếu được dùng trong quá trình tạo mẫu và thiết kế cuối cùng.

Xem loạt video trên YouTube tại đây: https://www.youtube.com/playlist?list=PLDlWKv7KIIr90ZZ7Zqt-ge5nVVdS3WVgg

Video minh họa cắt ren: https://youtu.be/7QaQrqn4yeI

Các linh kiện có trong bộ sưu tập này:

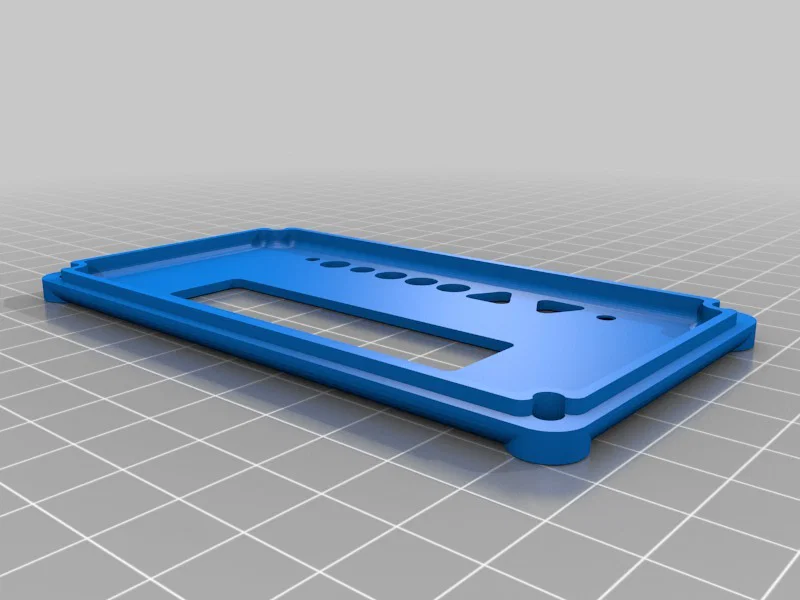

• Mặt bảng điều khiển, các nút nhấn linh hoạt và miếng đệm PCB

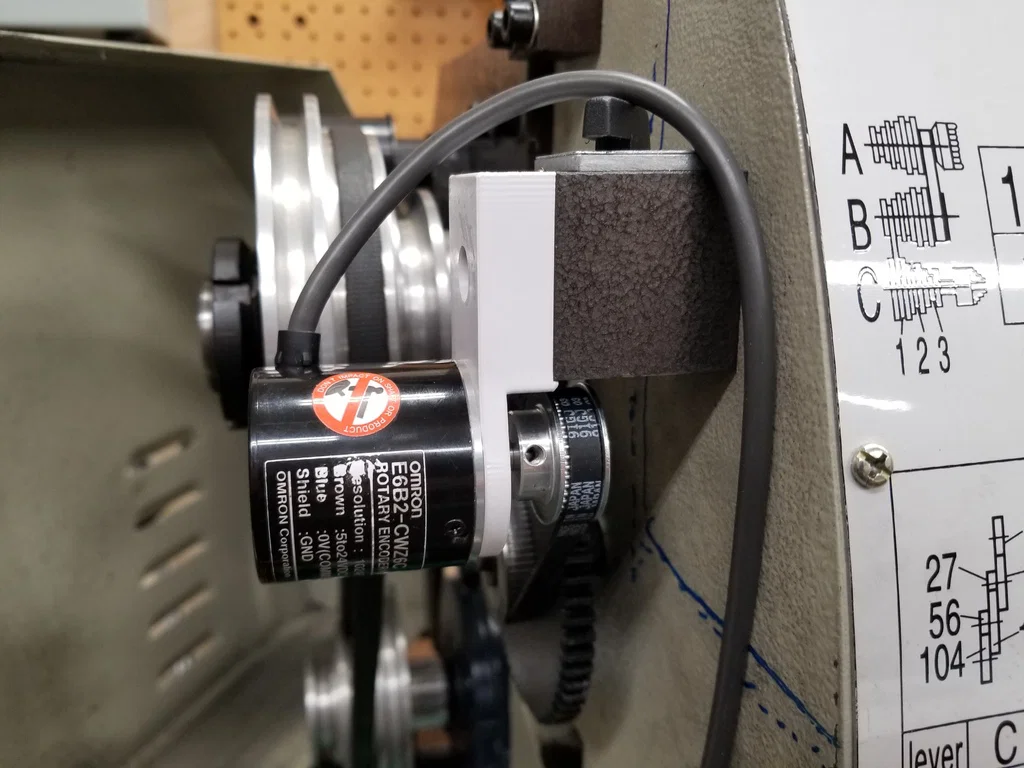

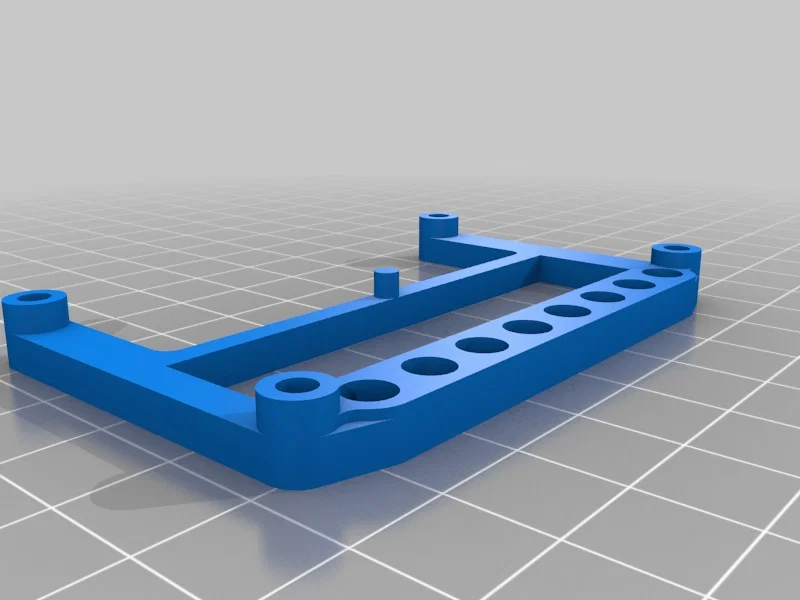

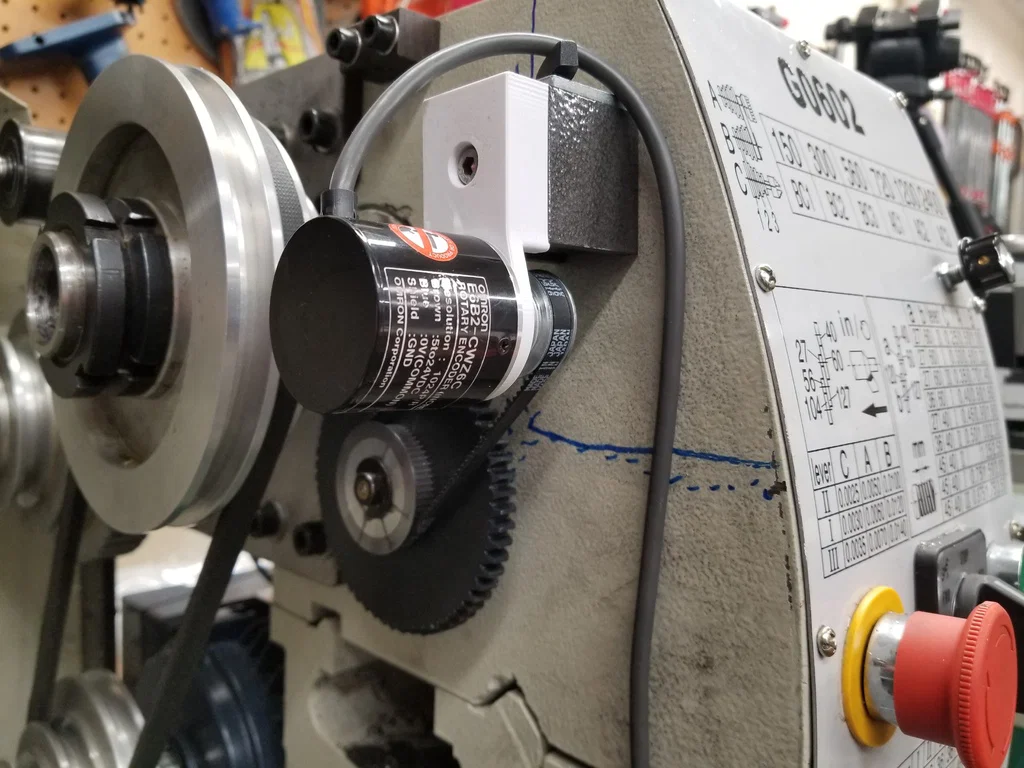

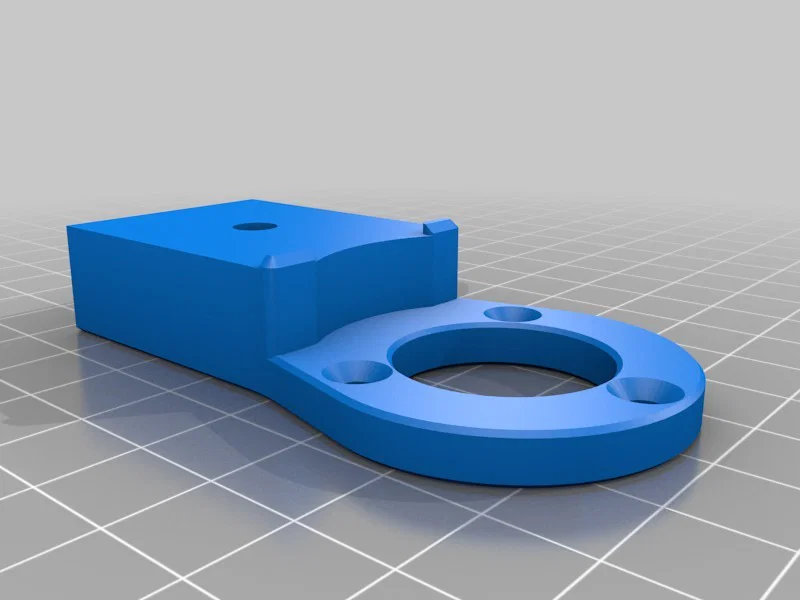

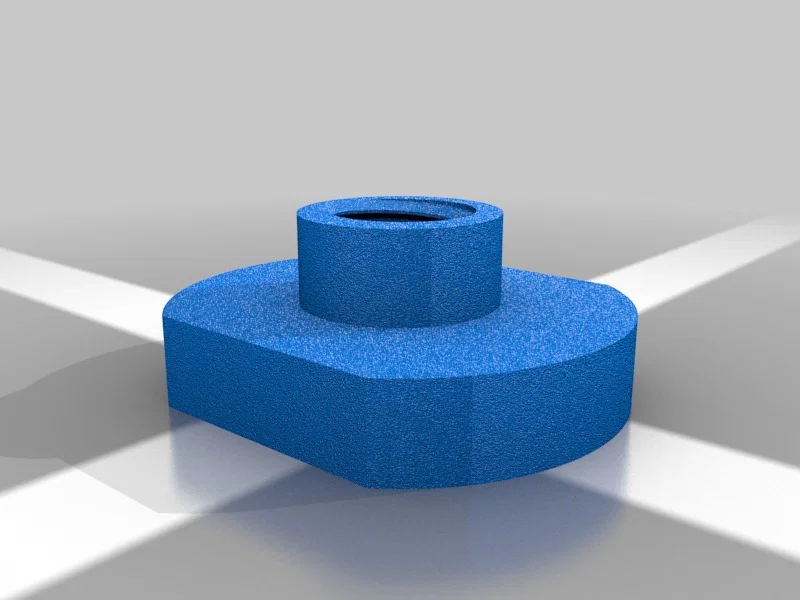

• Khung gắn nam châm bộ mã hóa (encoder)

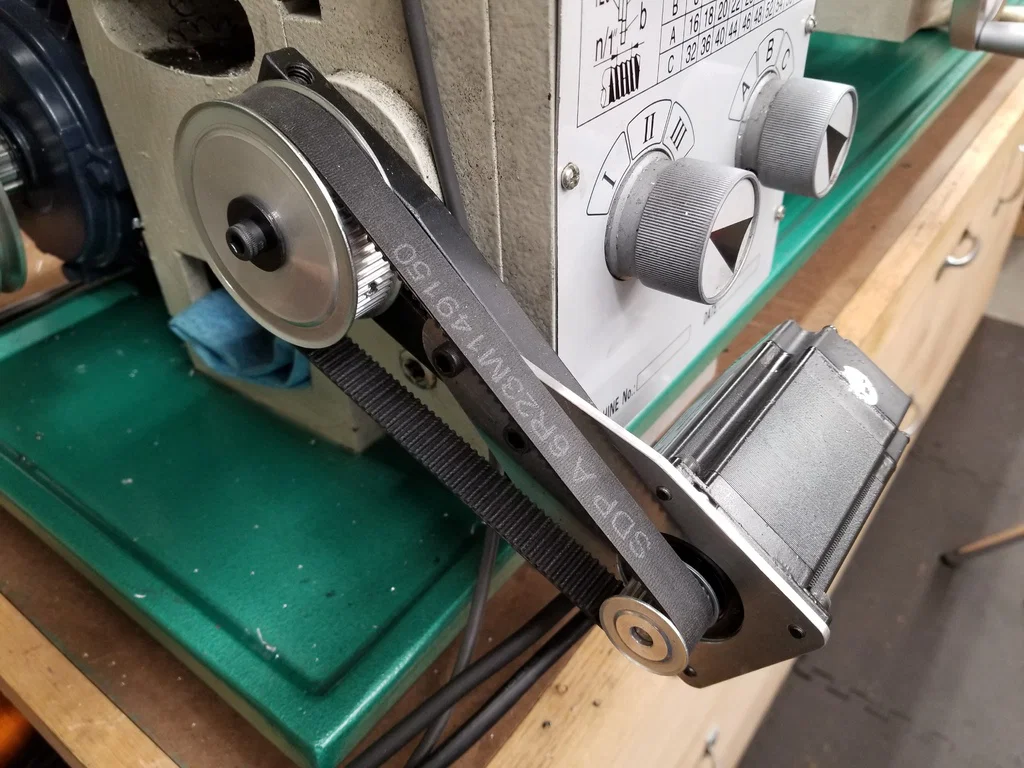

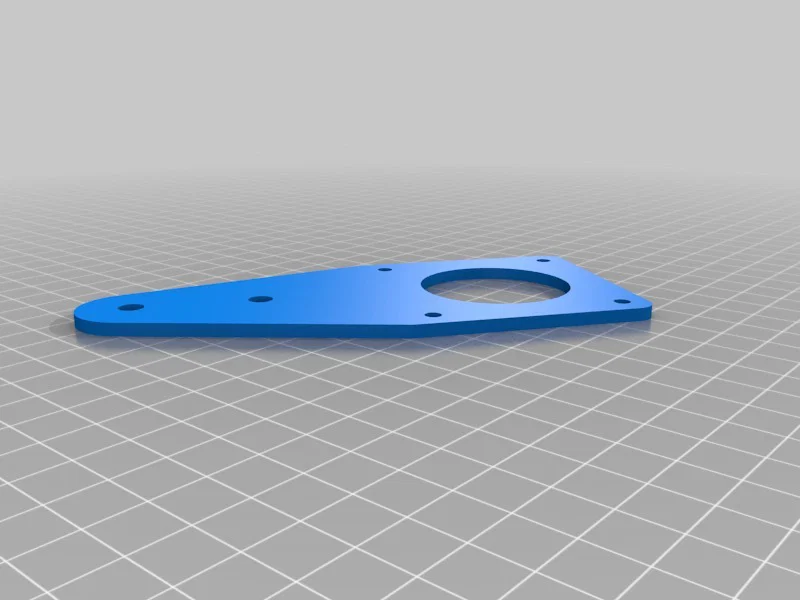

• Khung gắn phía trước cho động cơ Servo/Stepper

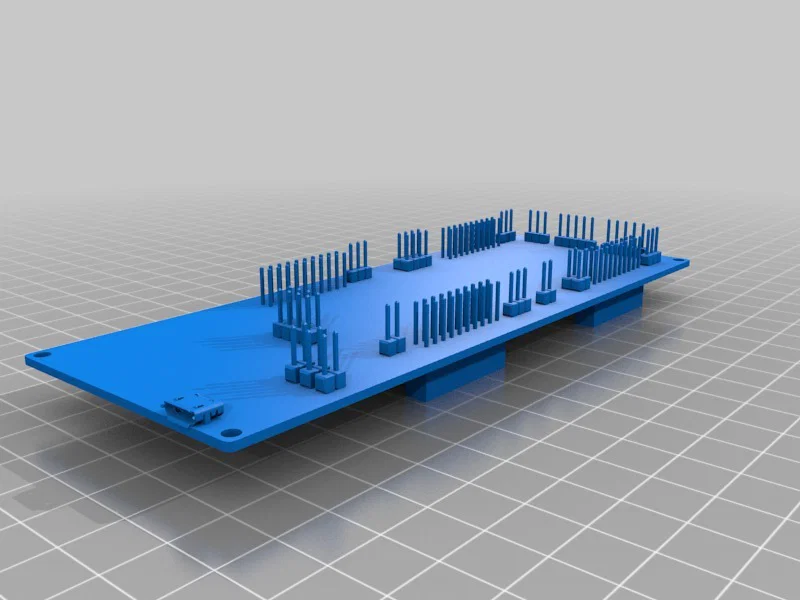

• Mô hình tham chiếu PCB TI LaunchXL-F280049C

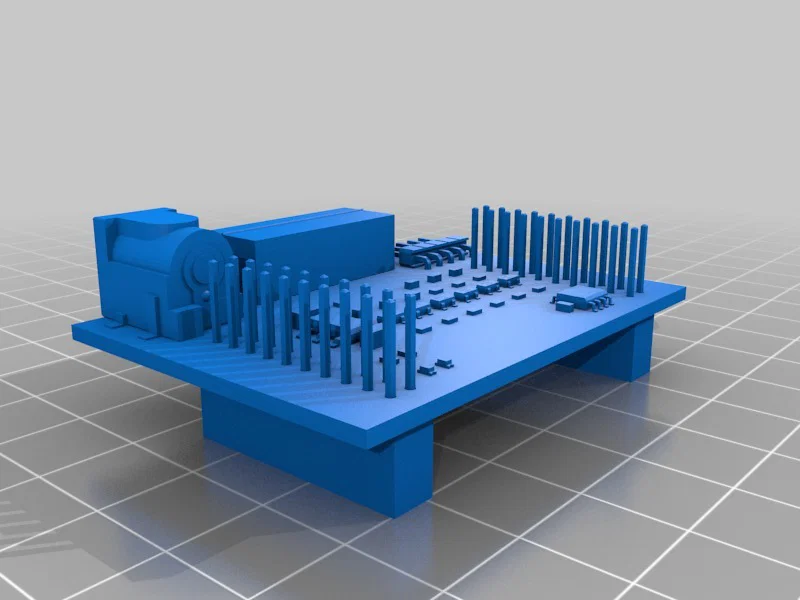

• Mô hình tham chiếu PCB Clough42 ELS Boost

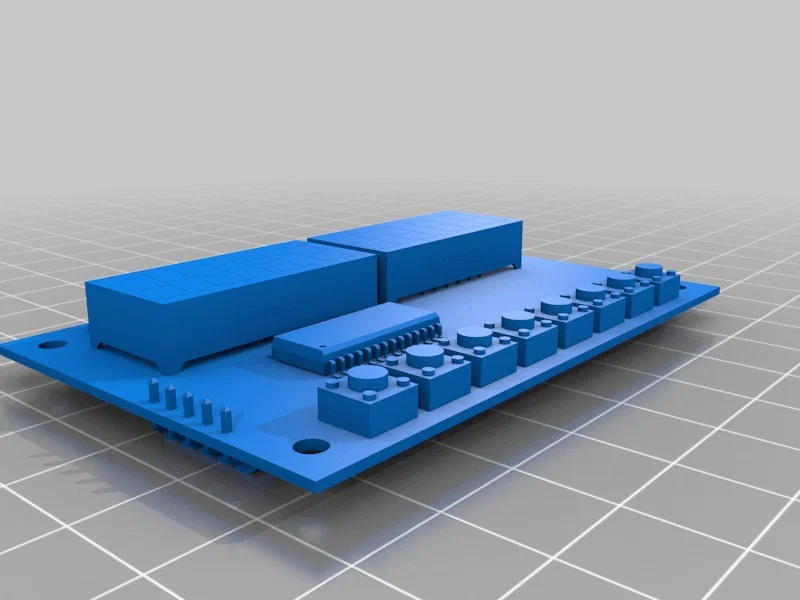

• Mô hình tham chiếu PCB LED&Key nhập khẩu

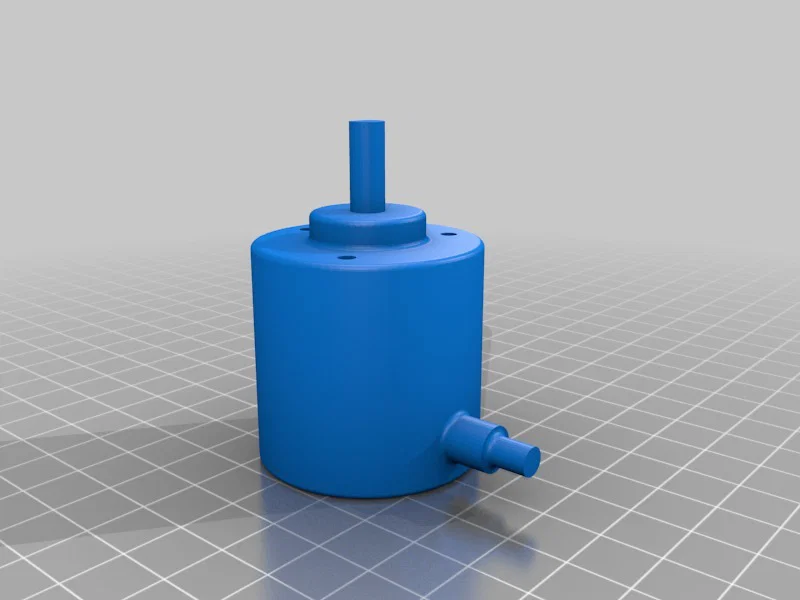

• Mô hình tham chiếu bộ mã hóa Omron

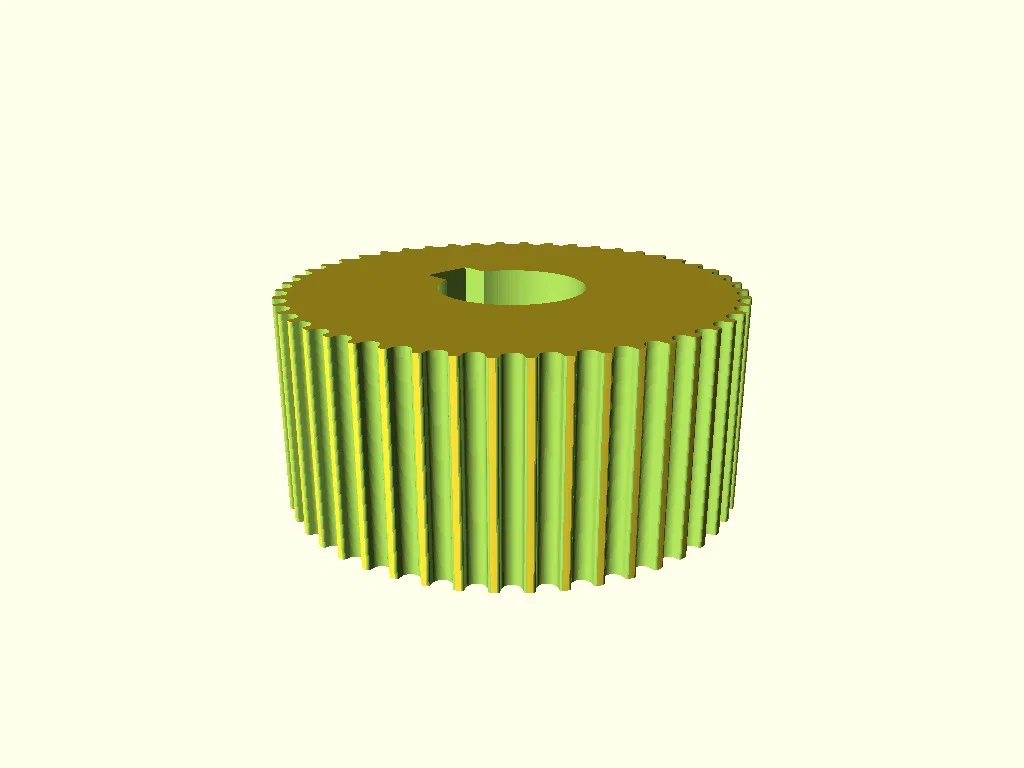

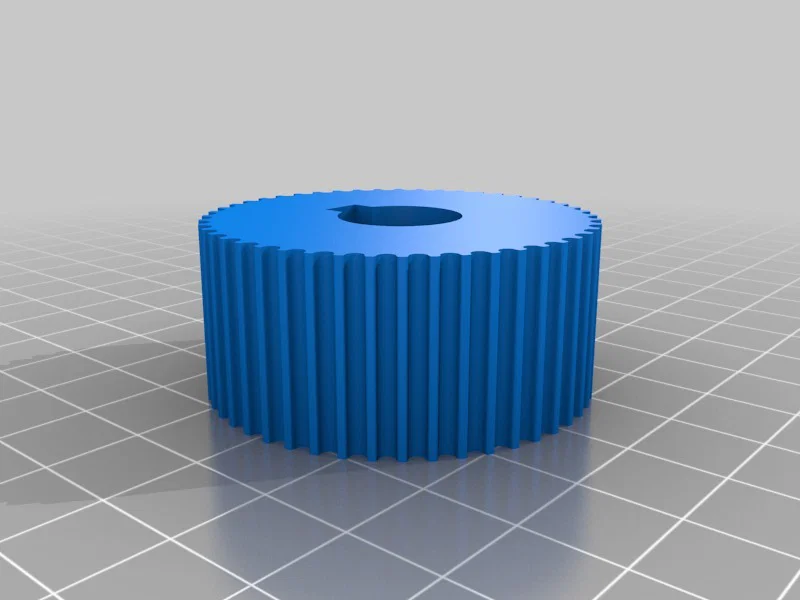

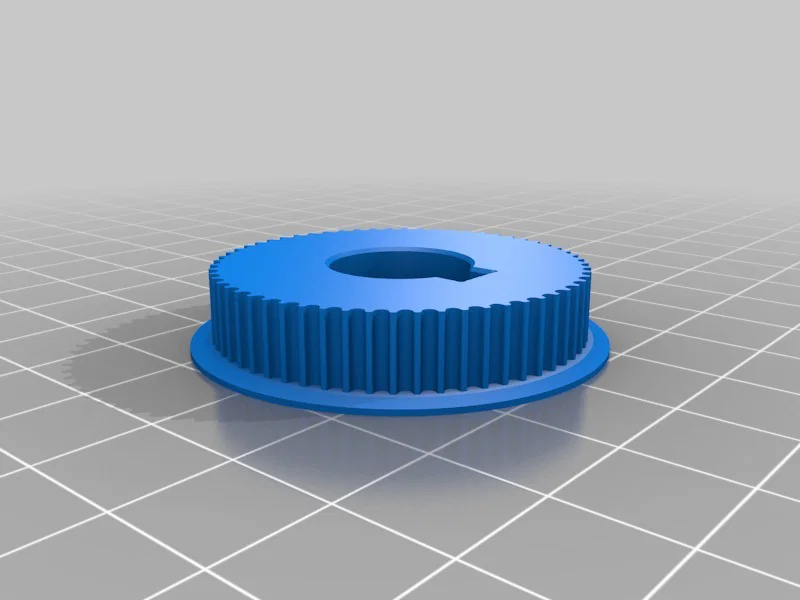

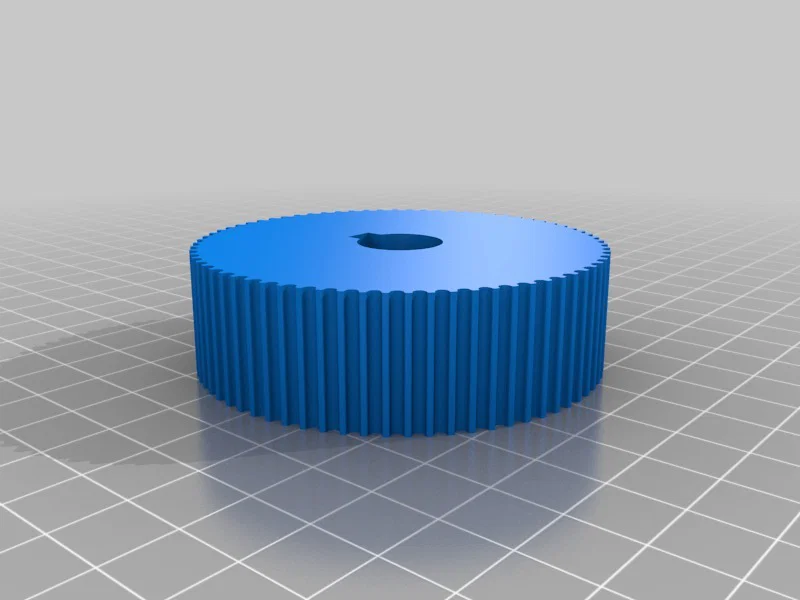

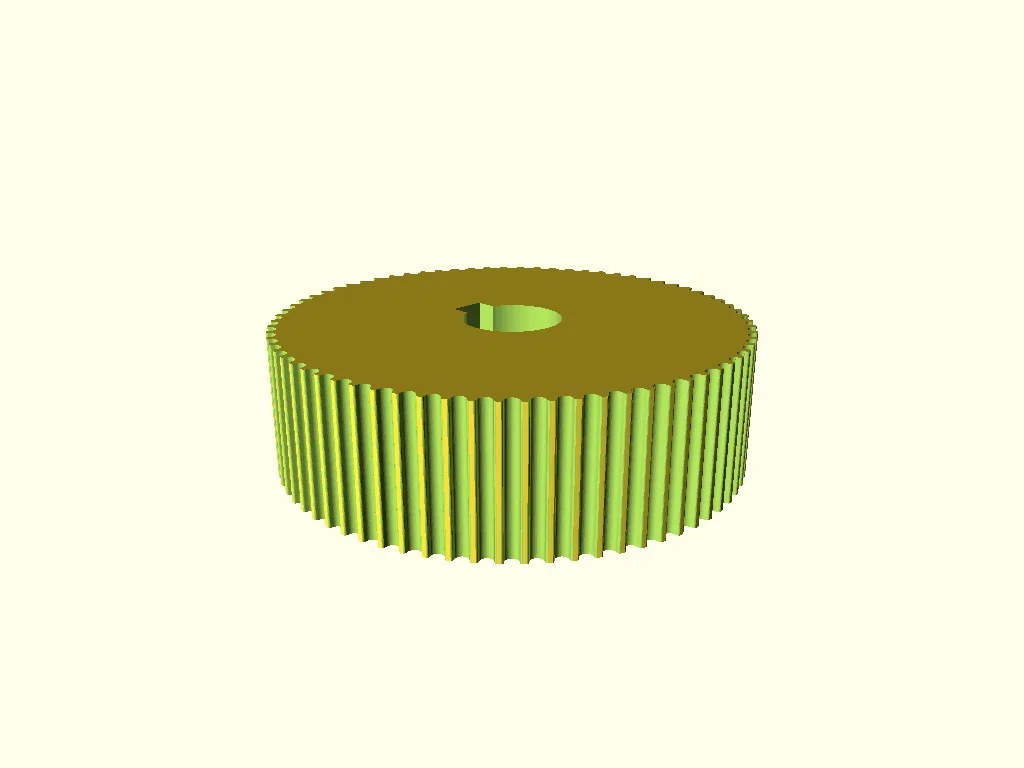

• Puly 3M và GT2 in 3D

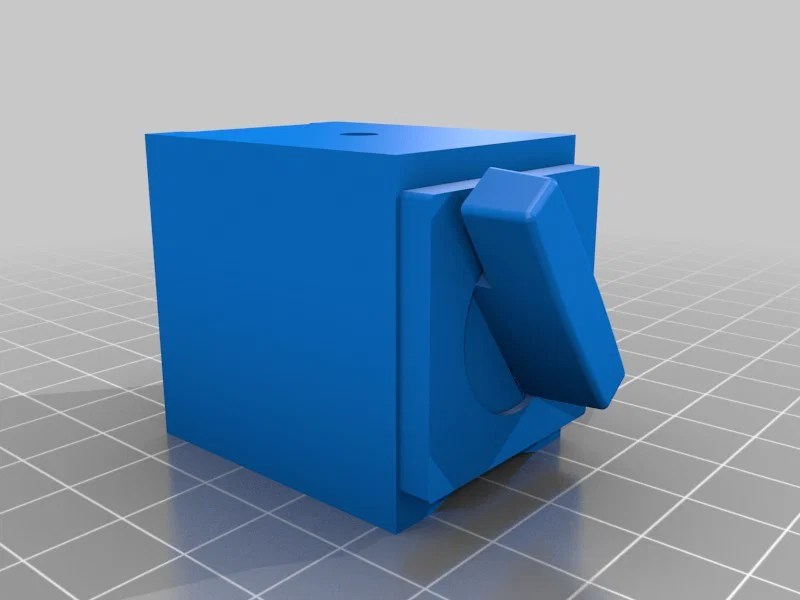

• Mô hình tham chiếu nam châm Noga Popeye

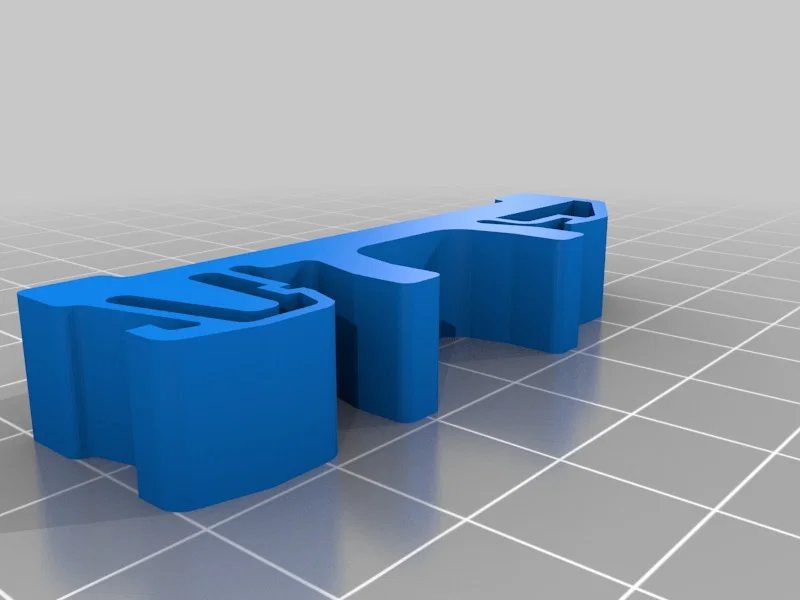

• Kẹp gắn thanh ray DIN cho TI launchpad

Đây là một dự án đang trong quá trình thực hiện và sẽ được cập nhật định kỳ.

Một vài lưu ý:

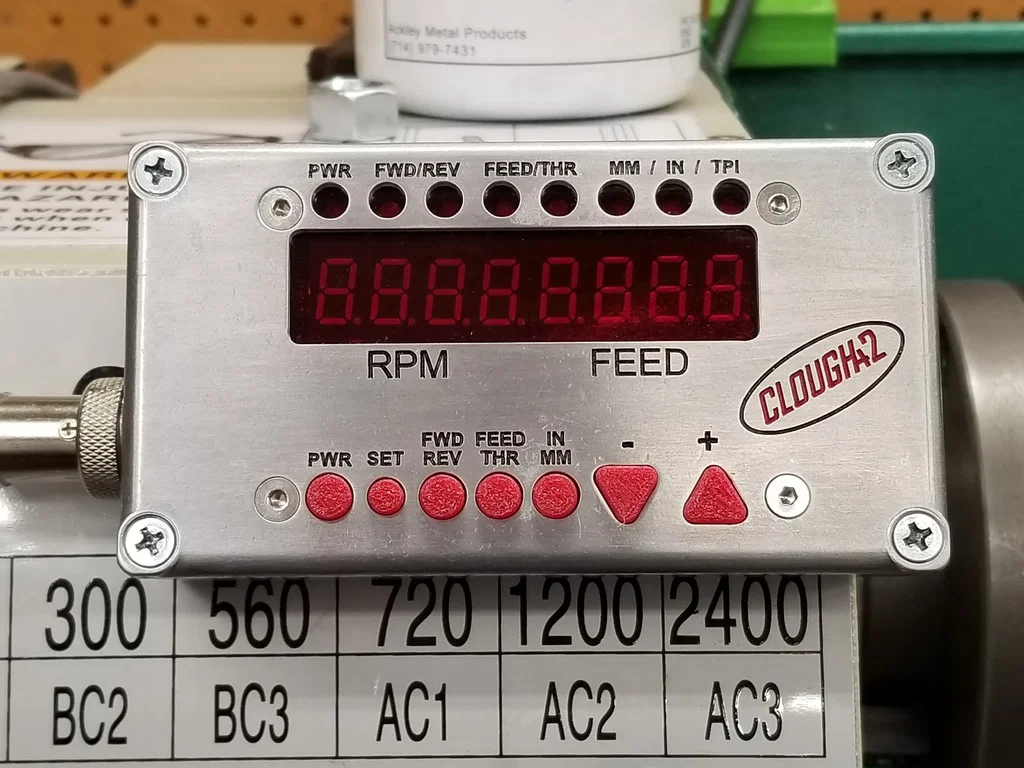

Bảng điều khiển được thiết kế để gia công CNC từ hộp dự án đúc khuôn Bud Industries CU-124. Nắp hộp đã sửa đổi được bao gồm dưới dạng file STL và STEP để tham khảo. Bạn có thể in bằng nhựa, nhưng cách này sẽ làm giảm hiệu quả che chắn nhiễu của vỏ kim loại.

Các nút nhấn được thiết kế để in bằng vật liệu linh hoạt và lắp vào giữa mặt bảng điều khiển với bảng mạch LED&Key.

Các mô hình puly truyền động có thể in được, nhưng mình không khuyến khích dùng lâu dài. Puly nhôm sẽ bền hơn.

Một số bộ phận và dụng cụ được dùng trong dự án này và trong video:

*Trang web này chứa các liên kết tiếp thị liên kết (affiliate links) mà mình có thể nhận được hoa hồng

• Nhựa in NinjaFlex Fire TPU, 3mm (Amazon*): https://amzn.to/2zlx28S
• Mũi phay YG-1 1/8" Alu-Power (eBay*): https://ebay.to/2ANVkXj
• Mô-đun hiển thị LED 8 chữ số kèm nút nhấn (eBay*): https://ebay.to/2RvCCxR
• Hộp dự án BUD Industries CU-124 (Amazon*): https://amzn.to/2XCtO7O
• Bộ mã hóa quay Omron 1024 p/r (eBay*): https://ebay.to/2ROm03J
• Động cơ Servo và Driver vòng lặp kín NEMA23 (eBay*): https://ebay.to/2XShCQH
• Trạm hàn Hakko FX-951 (Amazon*): https://amzn.to/2XB9CD0
• Ê tô kẹp PCB StickVise (Amazon*): https://amzn.to/2YIvyxq
• Thảm chống tĩnh điện chịu nhiệt (Amazon*): https://amzn.to/2Xz0n6D
• Thiếc hàn ChipQuik SAC305 (Amazon*): https://amzn.to/2Xupufs
• Kính lúp đeo đầu cho thợ kim hoàn (Amazon*): https://amzn.to/2LHI10J

Cài đặt in

Máy in:

Makerfarm

Rafts (bè):

Không

Supports (hỗ trợ):

Không

Độ phân giải:

.2mm

Infill (độ đặc):

20-40+

Nhựa in:

eSun/NinjaTek ABS+/NinjaFlex

Ghi chú:

Các nút nhấn nên in bằng vật liệu linh hoạt. Mình đã dùng NinjaFlex TPU. ABS hoặc ABS+ phù hợp cho các bộ phận còn lại. Nhiều mô hình (như PCB) chỉ mang tính chất tham khảo và không dùng để in.
