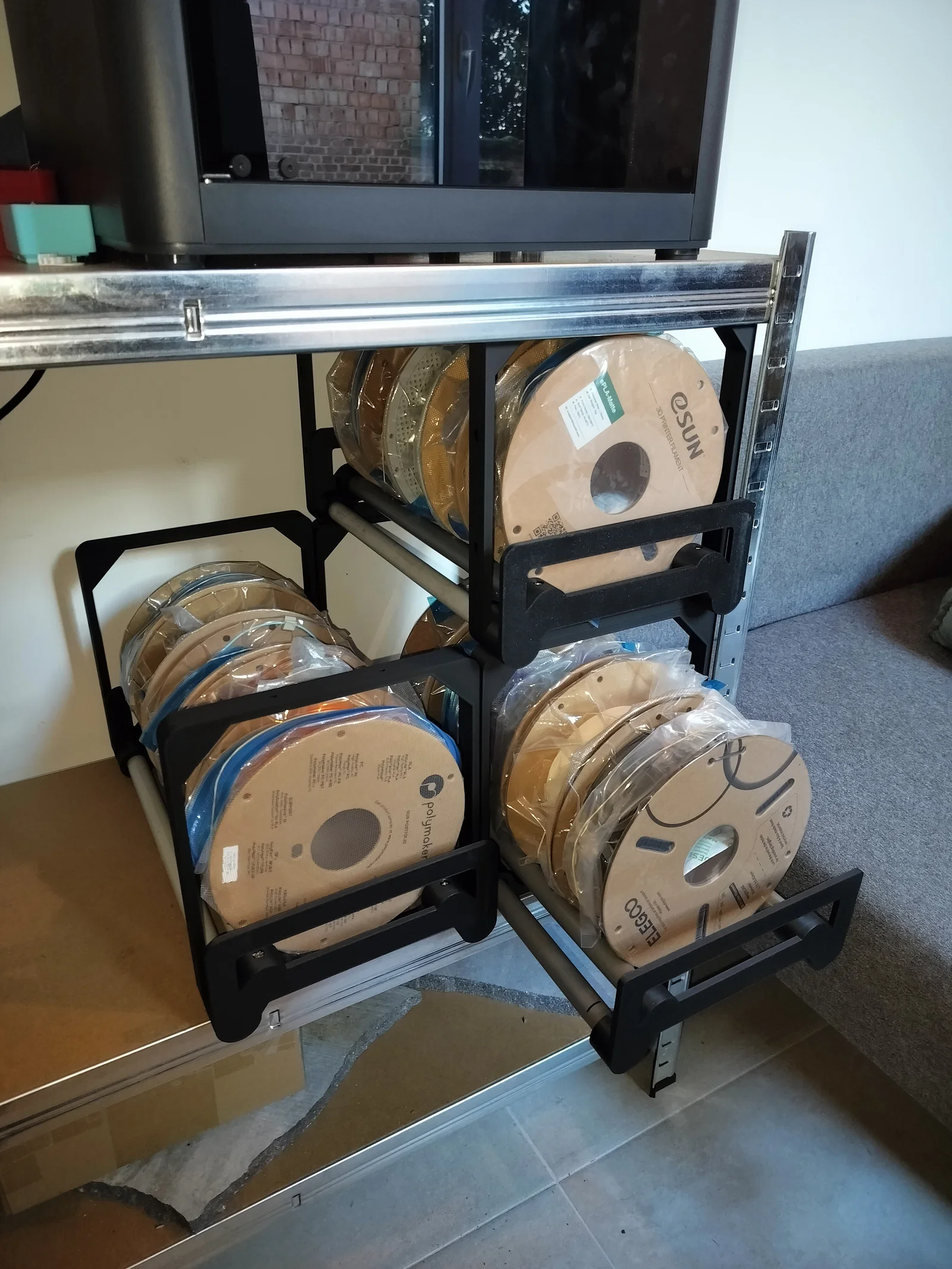

Hệ thống Ngăn kéo chứa Filament Modul (biến thể từ ống PVC)

Độ dài của các ngăn kéo trong thiết kế này có thể được tùy chỉnh một cách linh hoạt. Tuy nhiên, tất cả các đoạn ống PVC cần phải được cắt cùng một chiều dài. Đường kính ống sử dụng là 20mm (4 đoạn) và 16mm (2 đoạn) (các liên kết chỉ mang tính chất tham khảo loại tôi đã dùng).

Tất cả các lỗ bắt vít đều dùng chuẩn M3. Độ dài vít sử dụng: 16mm-20mm. Tổng lượng nhựa in hết khoảng 315g (với 15% infill).

Lắp ráp

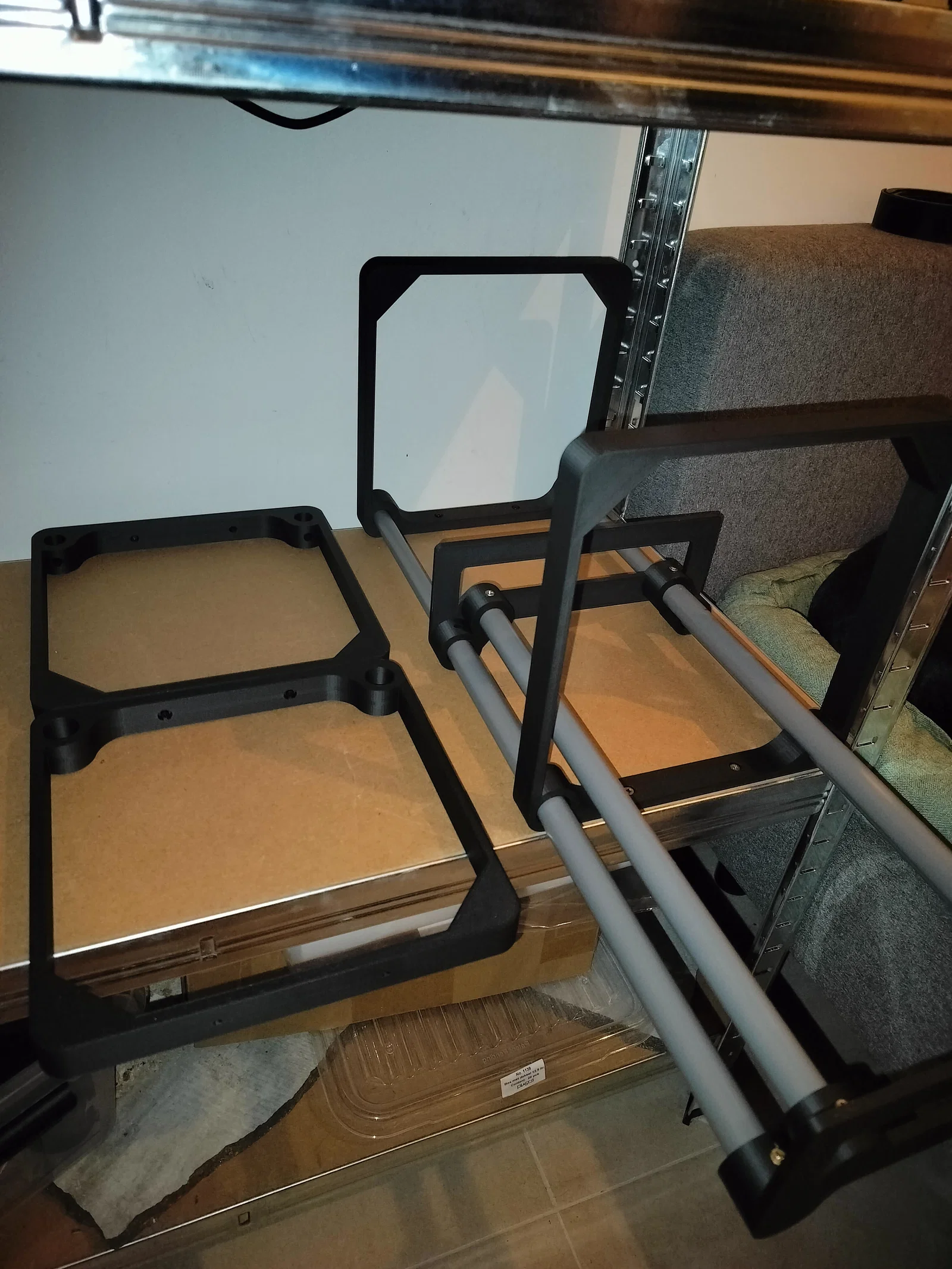

• Ngăn kéo

1. Lấy Front Plate (tấm mặt trước) và 4 đoạn ống 20mm lắp vào các lỗ (bạn có thể bắt vít cố định luôn).
2. Lấy Front Frame (khung mặt trước) lồng vào 2 ống PVC phía dưới.
3. Lấy Back Plate (tấm mặt sau) và lắp 4 ống vào các lỗ (chỉ cần bắt vít cố định 2 ống phía trên).

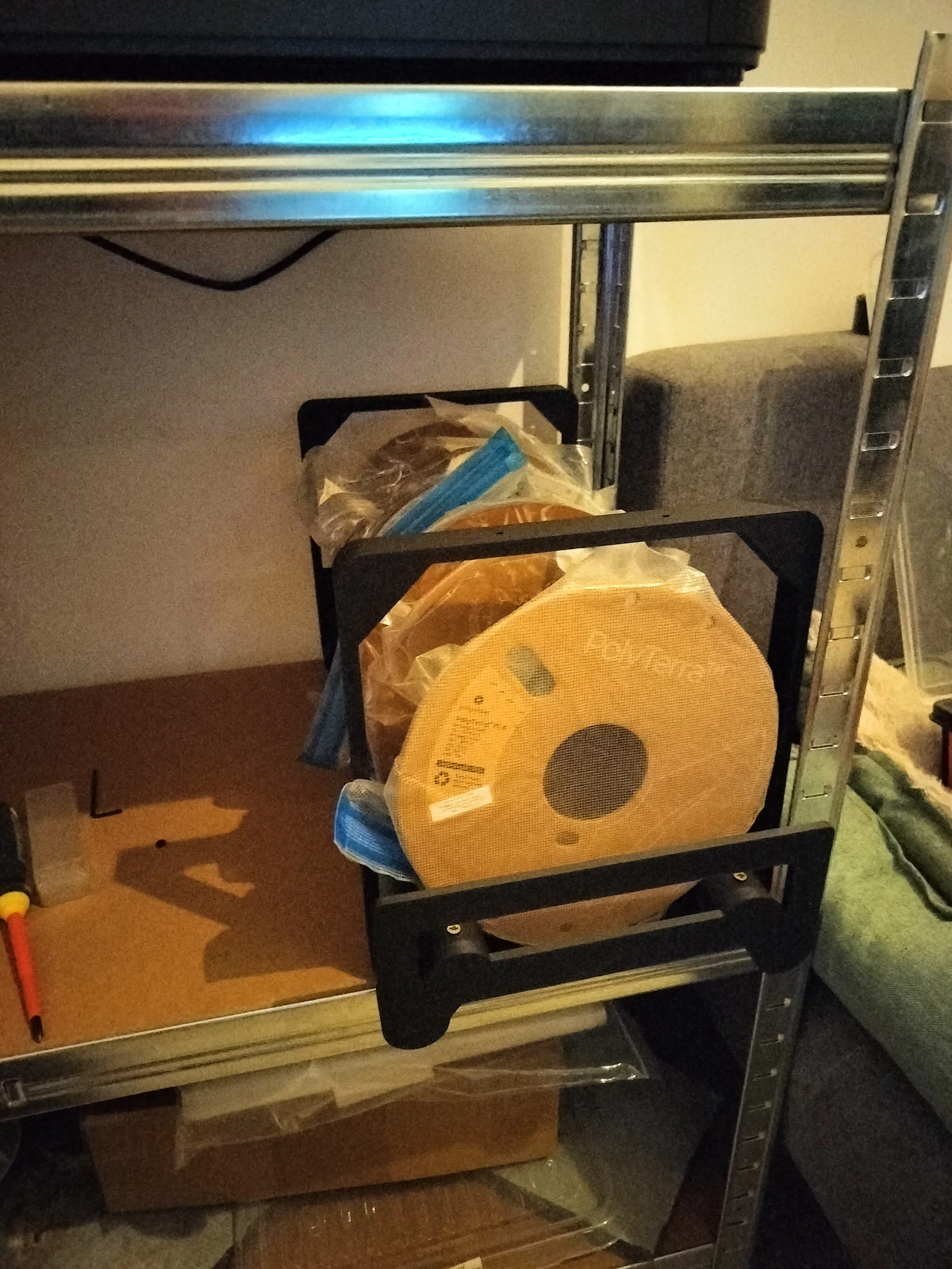

• Hệ thống dẫn hướng

1. Lấy Back Frame (khung mặt sau), lắp 2 ống 16mm vào các lỗ và bắt vít cố định.
2. Cố định Back Frame vào kệ của bạn (bắt vít hoặc dùng kẹp).
3. Căn chỉnh Back Frame với hệ thống dẫn hướng và trượt các ống 20mm vào ống 16mm.
4. Cố định tấm mặt trước bằng vít ở phía trước.

Đây là phiên bản 1. Đây là bản làm lại nhanh mà không cần tham khảo quá nhiều vào thiết kế gốc.
