Nắp tay cầm trên cho máy quay Sony PMW-500

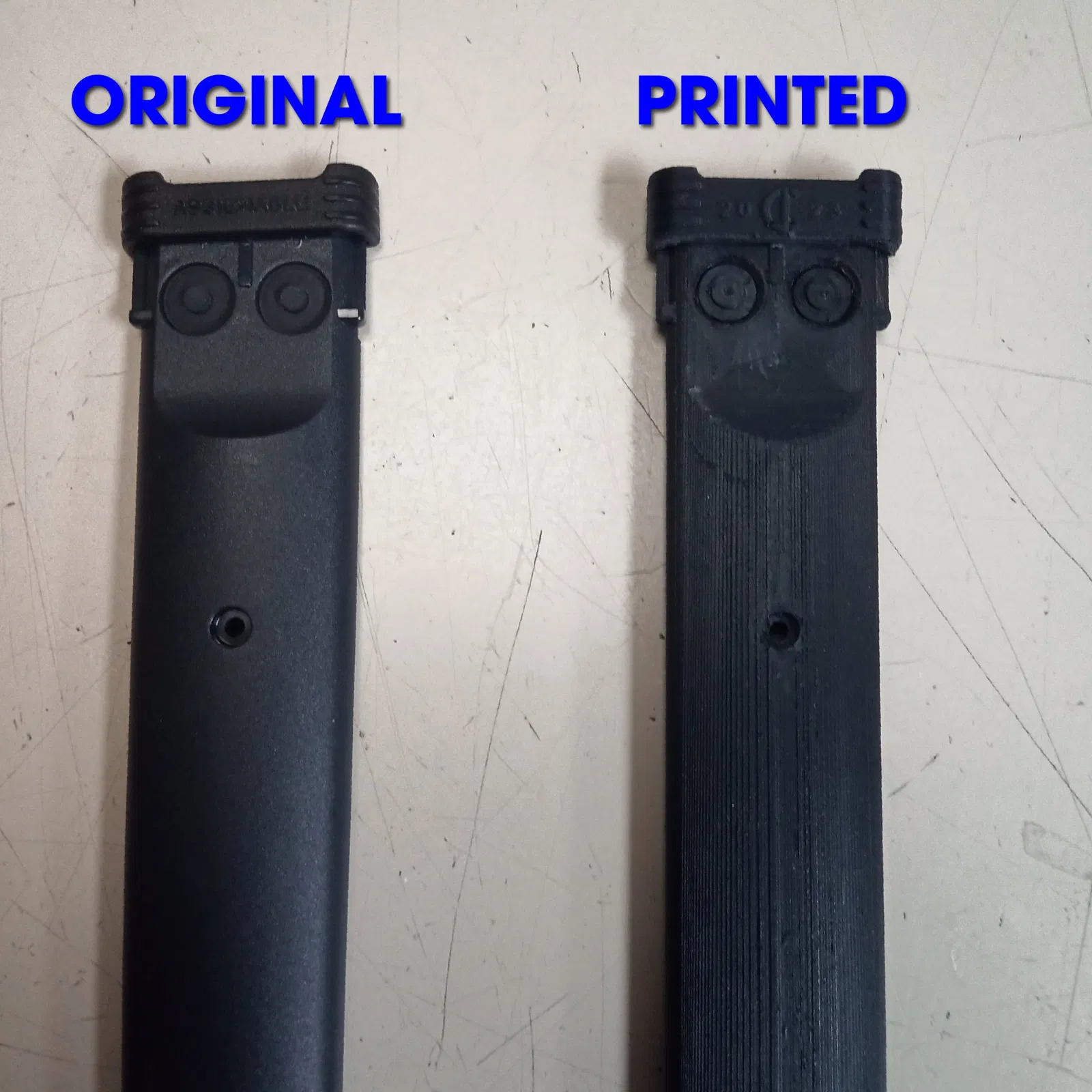

Phần thay thế (COVER ASSY HANDLE (TOP)) cho máy quay Sony PMW-500 ENG. Bao gồm các nút in sẵn hoàn toàn chức năng cũng như nắp nút trượt.

Các nhiếp ảnh gia ENG là một nhóm khá thô lỗ, và các bộ phận của máy quay của họ cuối cùng sẽ bị hỏng. Mảnh tay cầm trên cùng này là một trong những bộ phận thường được thay thế nhất.

Chi phí của bộ phận OEM: $63

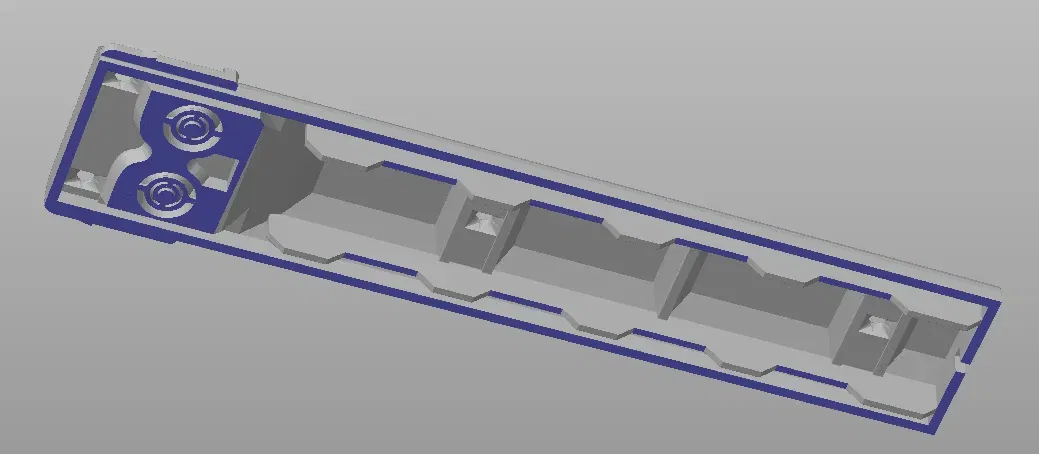

Tôi đã thay đổi thiết kế bên trong để giảm thiểu nhu cầu sử dụng giá đỡ càng nhiều càng tốt. Tuy nhiên, một số vẫn cần thiết. Tệp .gcode đi kèm có các giá đỡ tùy chỉnh được khuyến nghị. Tôi cũng đã cung cấp một ảnh chụp màn hình cho thấy nơi để thêm chúng trong eSlicer.

Thêm một viền cũng được khuyến nghị.

Các nút in sẵn yêu cầu một chút độ kéo để hoạt động, vì vậy tôi khuyên bạn nên sử dụng một loại sợi mà khi đông cứng sẽ tương đối mềm. Tôi đã sử dụng sợi Overture ECO-PLA Đen.

CÀI ĐẶT IN:

• Giá đỡ cần thiết: CÓ (tùy chỉnh; xem ở trên)
• Viền: CÓ
• Vật liệu: PLA (hoặc bất kỳ loại nào đông cứng tương đối mềm)
• Đầu phun: 0.4mm
• Chiều cao lớp: 0.15mm
• Đường viền: 2-3
• Tỷ lệ lấp đầy: Concentric @ 5% mật độ
• Mẫu lấp đầy trên: Concentric
• Độ rộng viền: 2mm

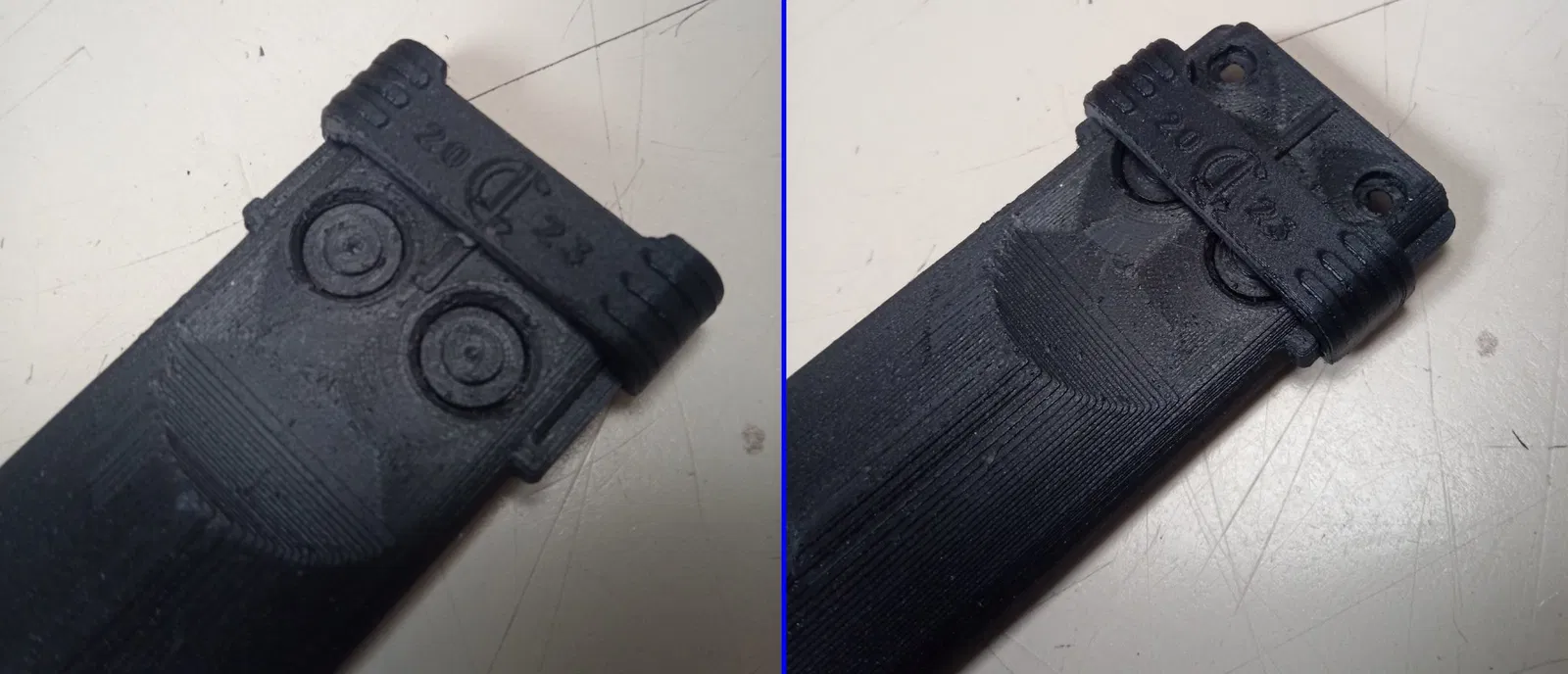

NÚT IN SẴN:

Các nút chủ yếu là nổi, mỗi nút ngồi trên một lò xo phẳng ở dưới. Tôi đã làm các lò xo dày nhất có thể trong khi vẫn đủ linh hoạt để hoạt động. Chúng khá mỏng manh, vì vậy hãy cẩn thận khi gỡ bỏ vật liệu hỗ trợ.

Khi tất cả vật liệu hỗ trợ đã được gỡ bỏ, hãy dùng một dụng cụ nhọn hoặc tương tự chạy xung quanh bên ngoài của các nút để loại bỏ bất kỳ sợi sợi nào hoặc tình trạng thừa. Sau đó, nhẹ nhàng làm cho các nút di chuyển lên và xuống để kéo dài các lò xo. Cuối cùng, các nút sẽ cần khoảng 1-1.5mm độ chơi. Đỉnh của các nút nên nằm ngay ở đỉnh của các lỗ khi nghỉ (với chỉ đủ khoảng trống cho nắp), và khoảng thẳng hàng với đáy của cạnh vát khi hoàn toàn bị ép xuống.

NẮP TRƯỢT:

Bìa cần được in riêng biệt khỏi phần chính của bộ phận. Nó nên vừa khít ngay từ lần đầu tiên với một chút kháng cự. Bạn có thể cần phải mài bên trong các khe trên bìa nếu bạn không có bản in sạch nhất. Nếu không, không có gì khó khăn cả.

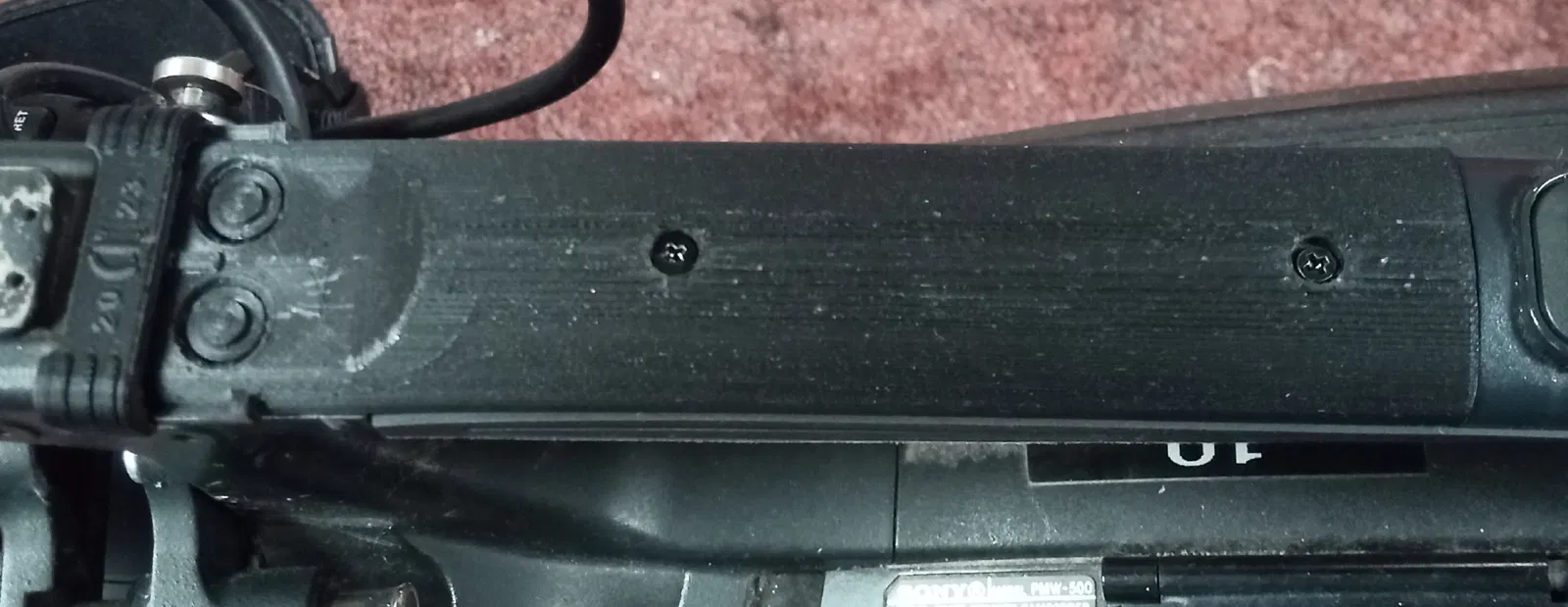

CÀI ĐẶT:

Một số dung sai đã phải được làm khá chặt để có được bản in sạch. Một lượng lực nhỏ có thể cần thiết để làm cho bộ phận vừa khít ngay lập tức. Nếu nó không thể lắp vào, hãy thử mài bớt các cạnh bên trong một chút, đặc biệt là gần đầu trước.

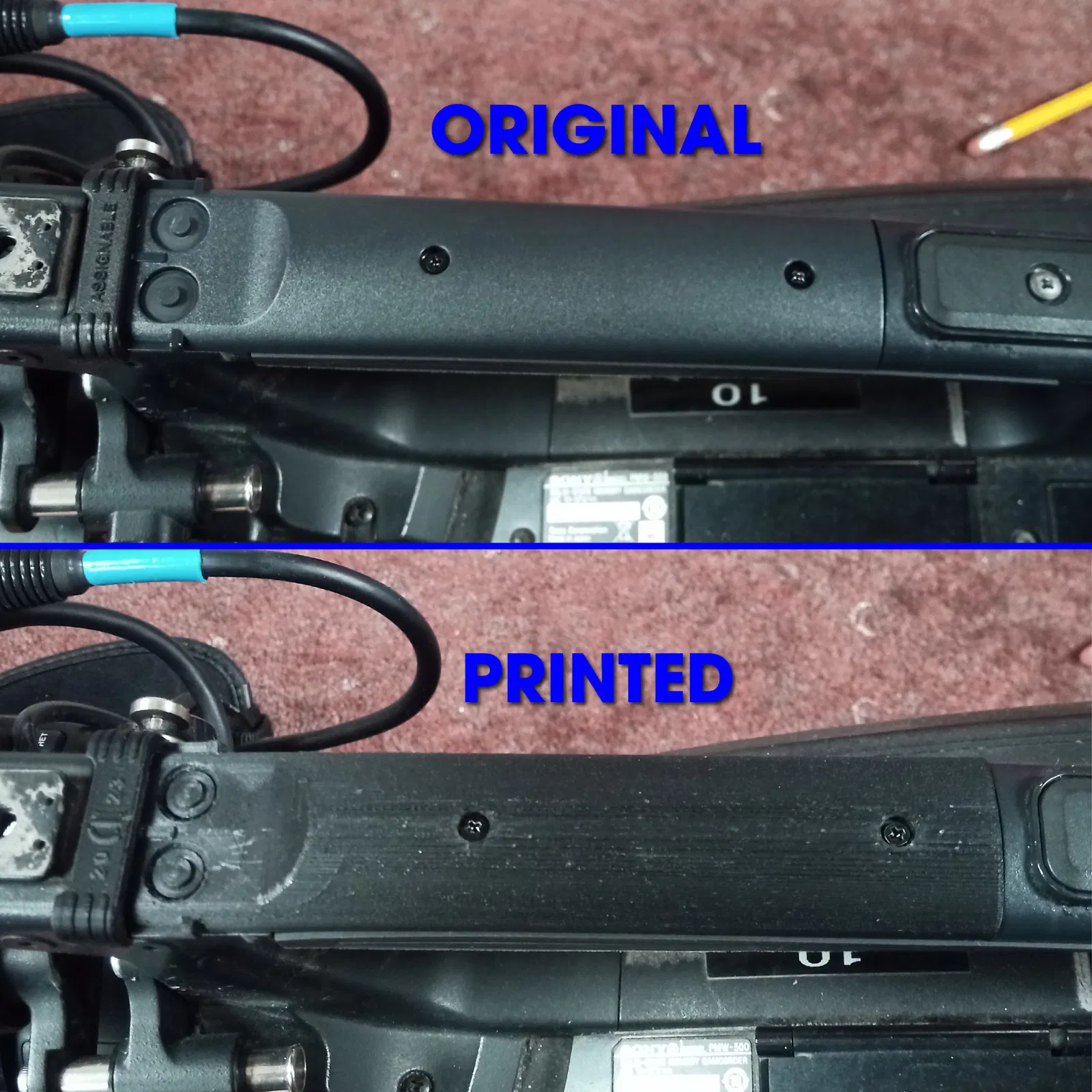

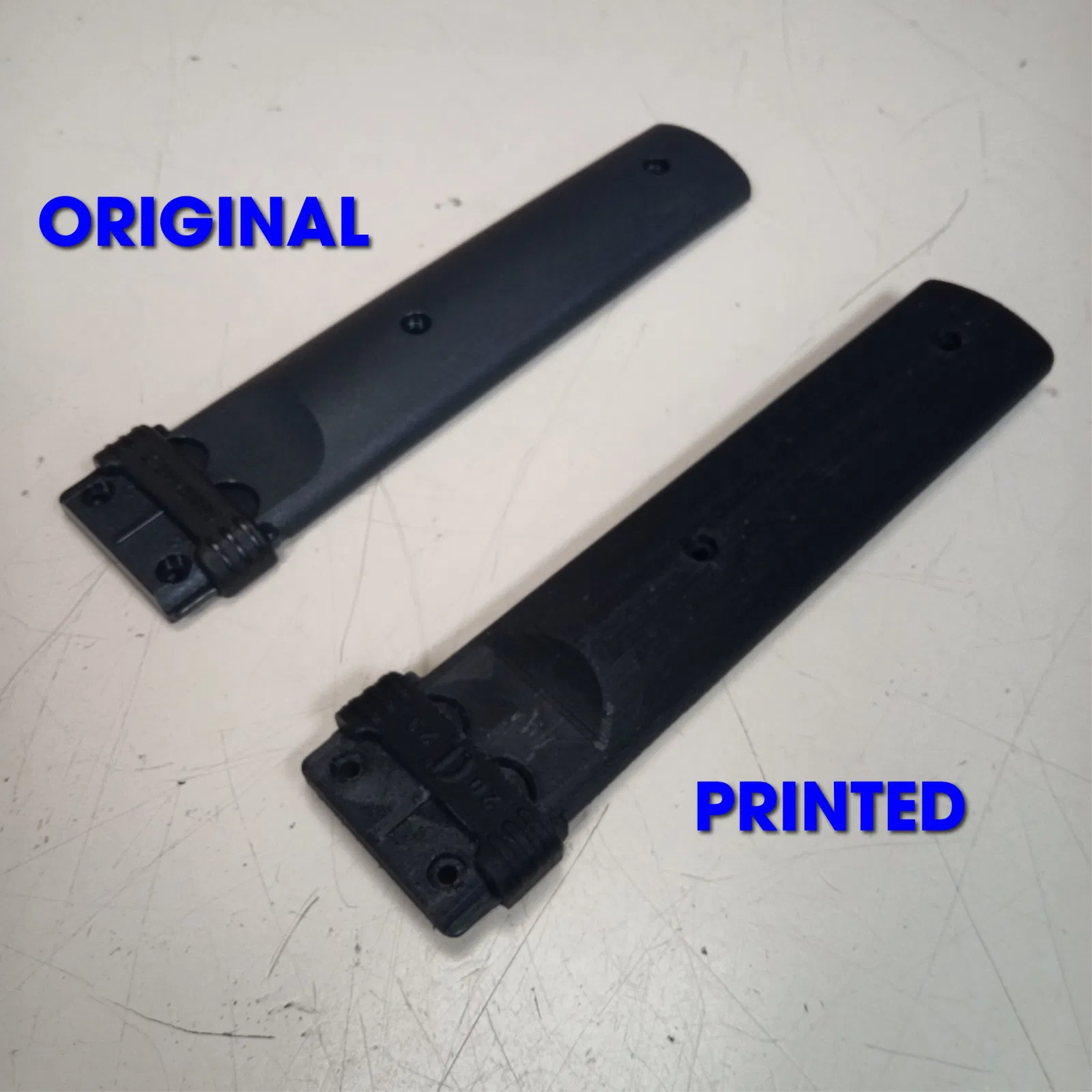

Bộ phận gốc có một chút cong mà không thể dễ dàng tái tạo trên máy in 3D. Phiên bản thay thế này in phẳng, nhưng vẫn sẽ vừa khít với một chút uốn cong. Khi nó được vặn chặt xuống, sự khác biệt là không thể nhận thấy.

PLA khá mềm, vì vậy đừng siết chặt các ốc vít quá! Đó chính xác là cách tôi đã phá hủy một trong những nguyên mẫu của mình.

Chúc bạn may mắn!
