Thước dẫn hướng song song cho máy cưa đĩa Festool

Thước dẫn hướng song song cho thanh ray kiểu Festool (có thể dùng cho các loại thanh ray tương tự như của Makita, Milwaukee hoặc Triton)

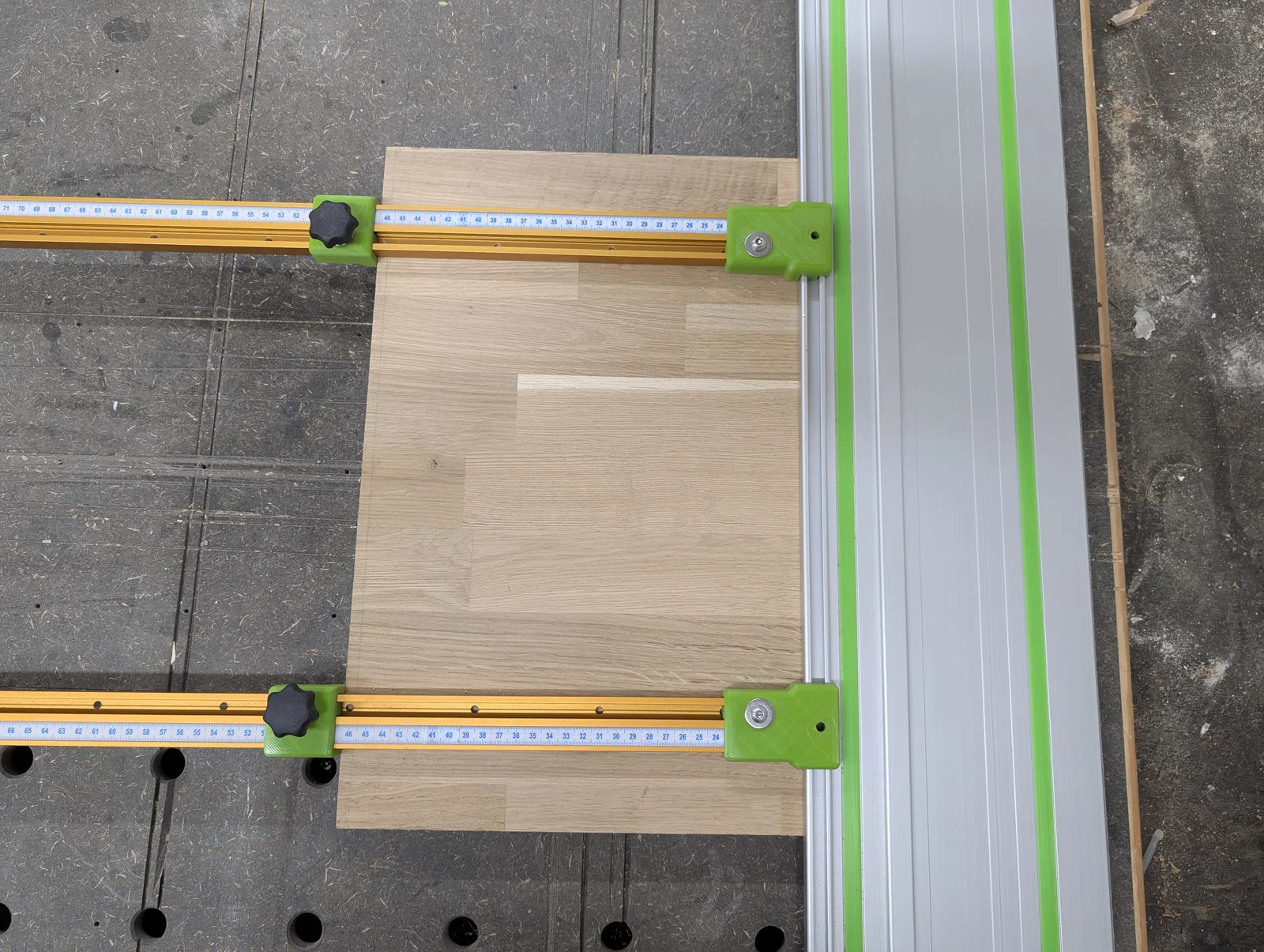

Đây là bộ dẫn hướng song song được thiết kế giúp bạn thực hiện các đường cắt chính xác và đồng nhất với máy cưa đĩa cầm tay (Track Saw) Festool. Bạn có thể sử dụng hai bộ dẫn hướng để cắt song song hoặc dùng một bộ kết hợp với ke vuông để thực hiện các đường cắt vuông góc lặp lại.

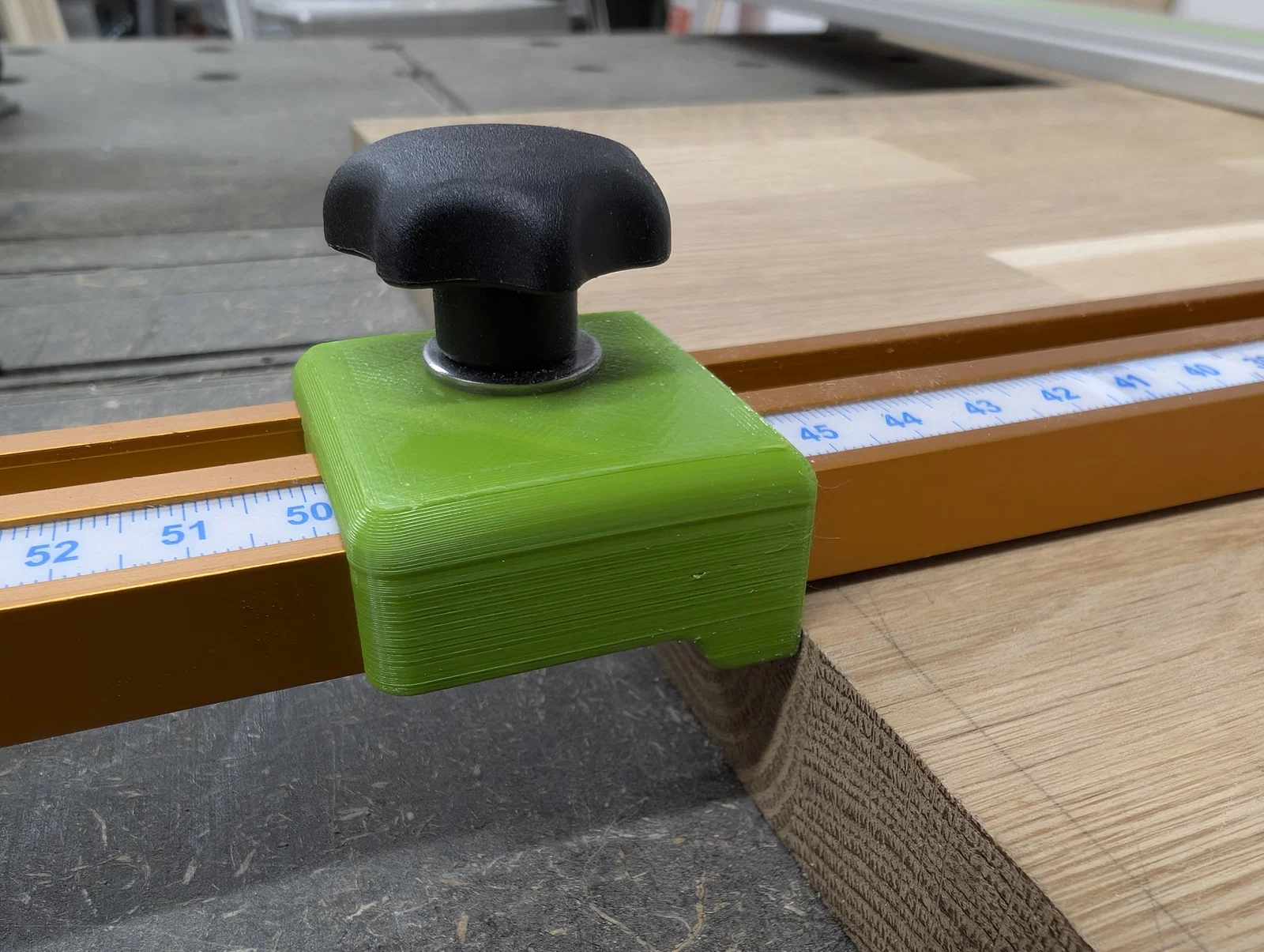

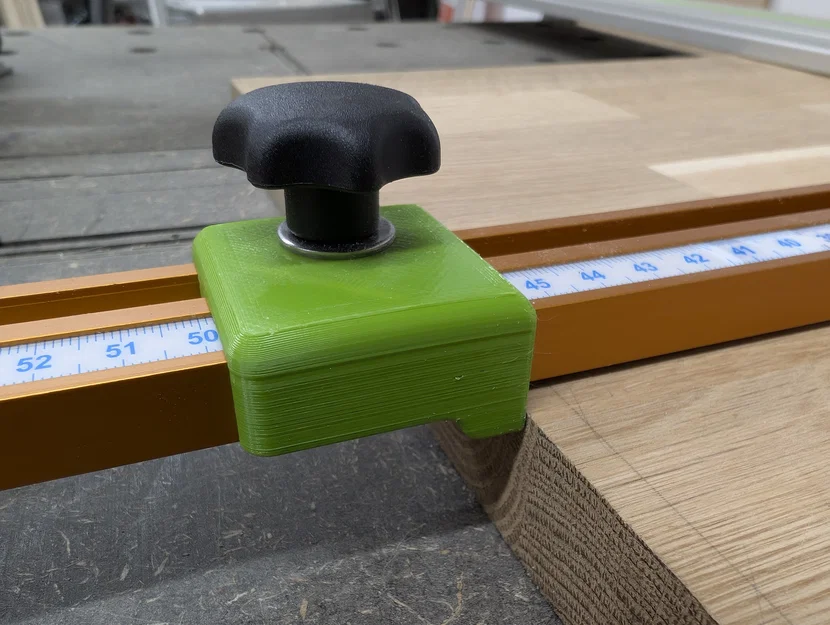

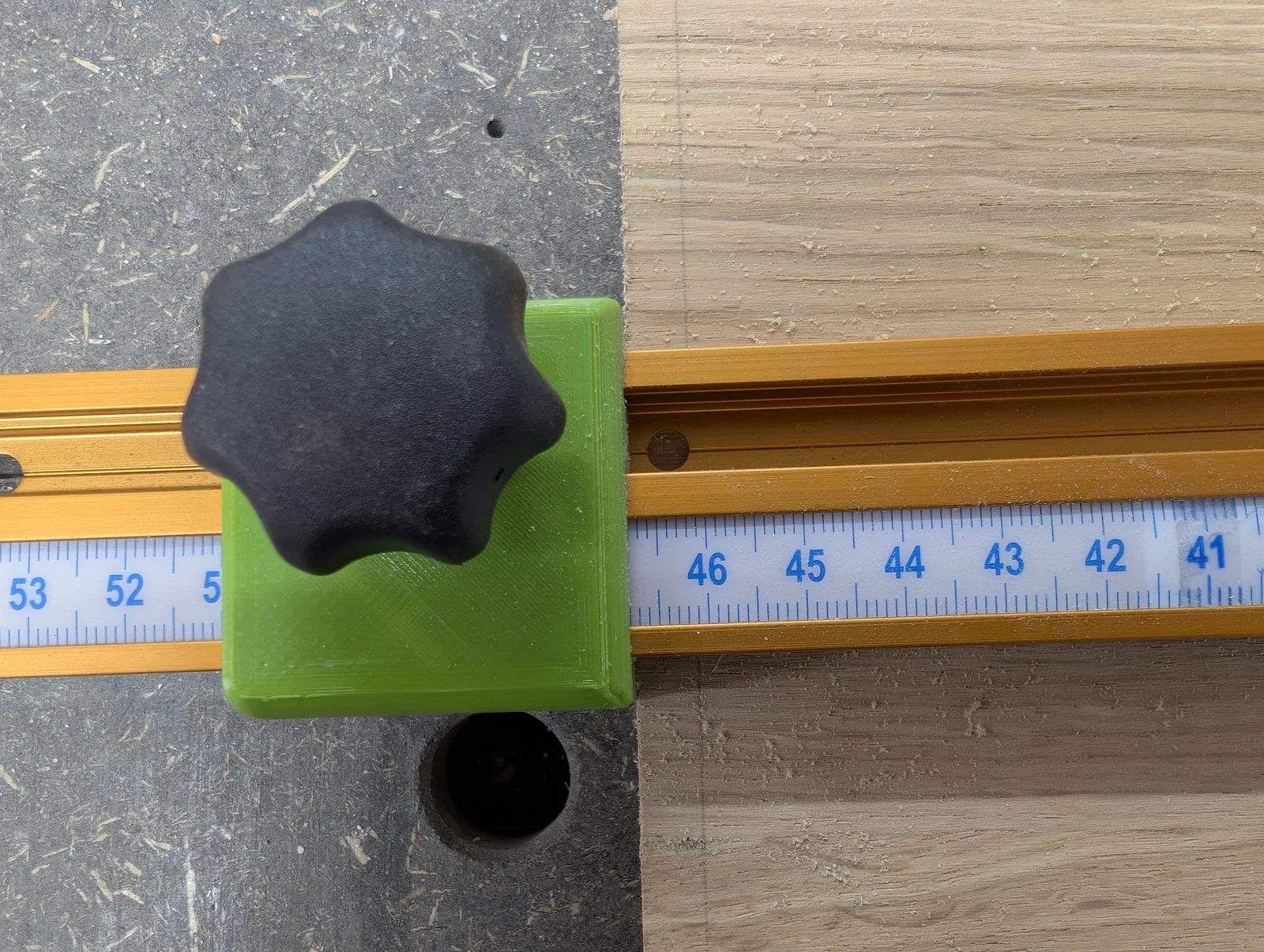

Việc điều chỉnh các chốt chặn rất dễ dàng, trong khoảng từ ~235mm (9,25") đến ~1090mm (42,91") khi dùng thanh T-Track 910mm (36").

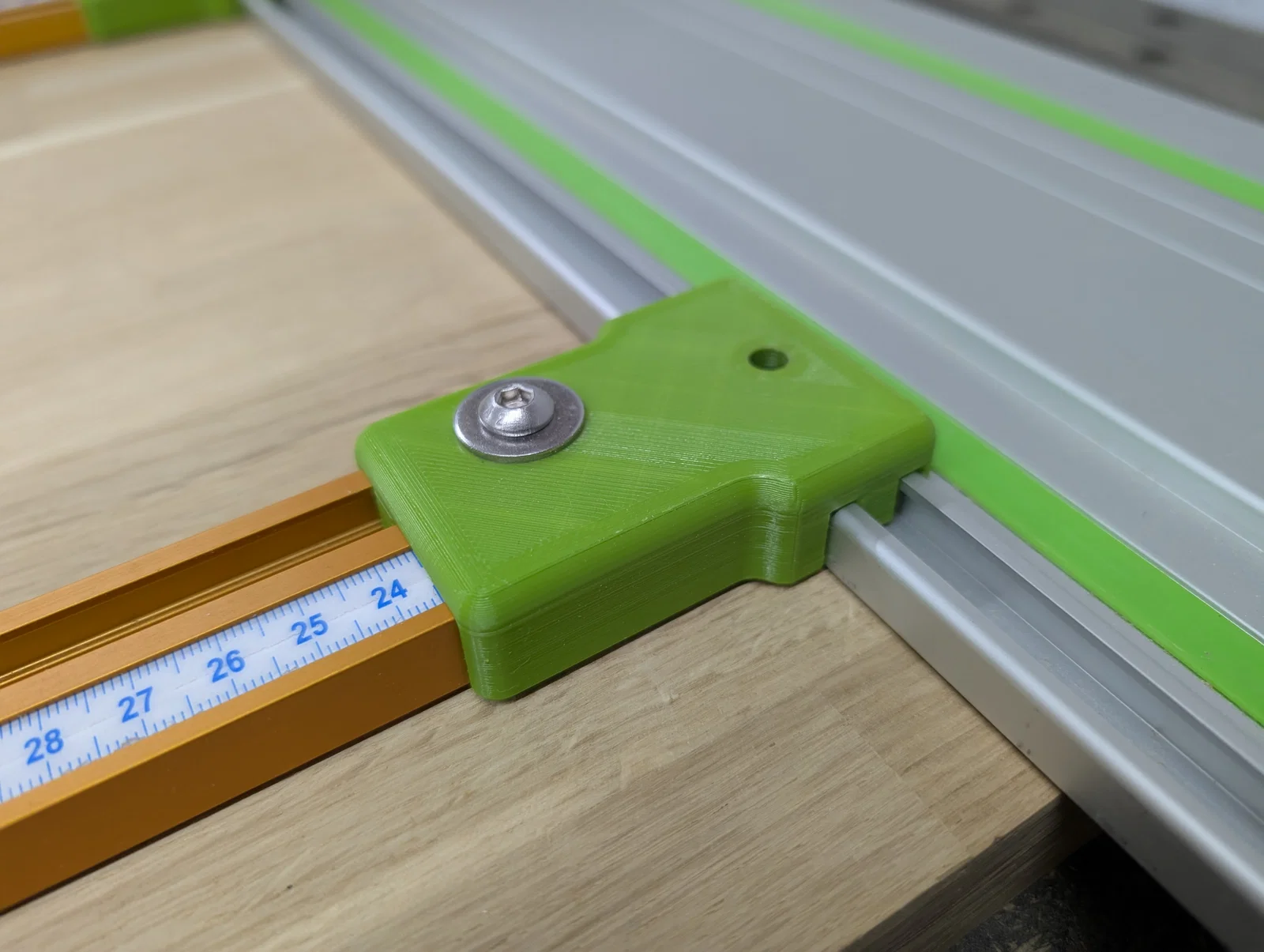

Bạn có thể dùng T-Nut và bu-lông để cố định bộ dẫn hướng vào thanh ray (không bắt buộc nhưng khuyến khích nên có). Mình khuyên dùng loại bu-lông có đầu thấp hoặc bu-lông lục giác để tránh cấn vào vỏ máy. Do phần vỏ mô-tơ của máy Festool TS55 thường chìa ra ngoài thanh ray, nên độ sâu cắt tối đa sẽ giới hạn ở mức ~48mm nếu không dùng bu-lông lục giác và ~43mm nếu có dùng. (Các loại máy cưa khác có thể sẽ khác).

Phụ kiện cần thiết cho hai bộ dẫn hướng:

• 2x INCRA T-Track Plus
  • Độ dài tùy ý bạn chọn
  • Đi kèm thước đo, có sẵn hệ mét và hệ inch
• 6x T-Nuts và bu-lông (M6x16)

Ghi chú thêm:

Mình có in một bộ dẫn hướng theo dạng gương (mirrored) nhưng đây chỉ là tùy chọn, mình làm vậy cho thuận tay hơn.

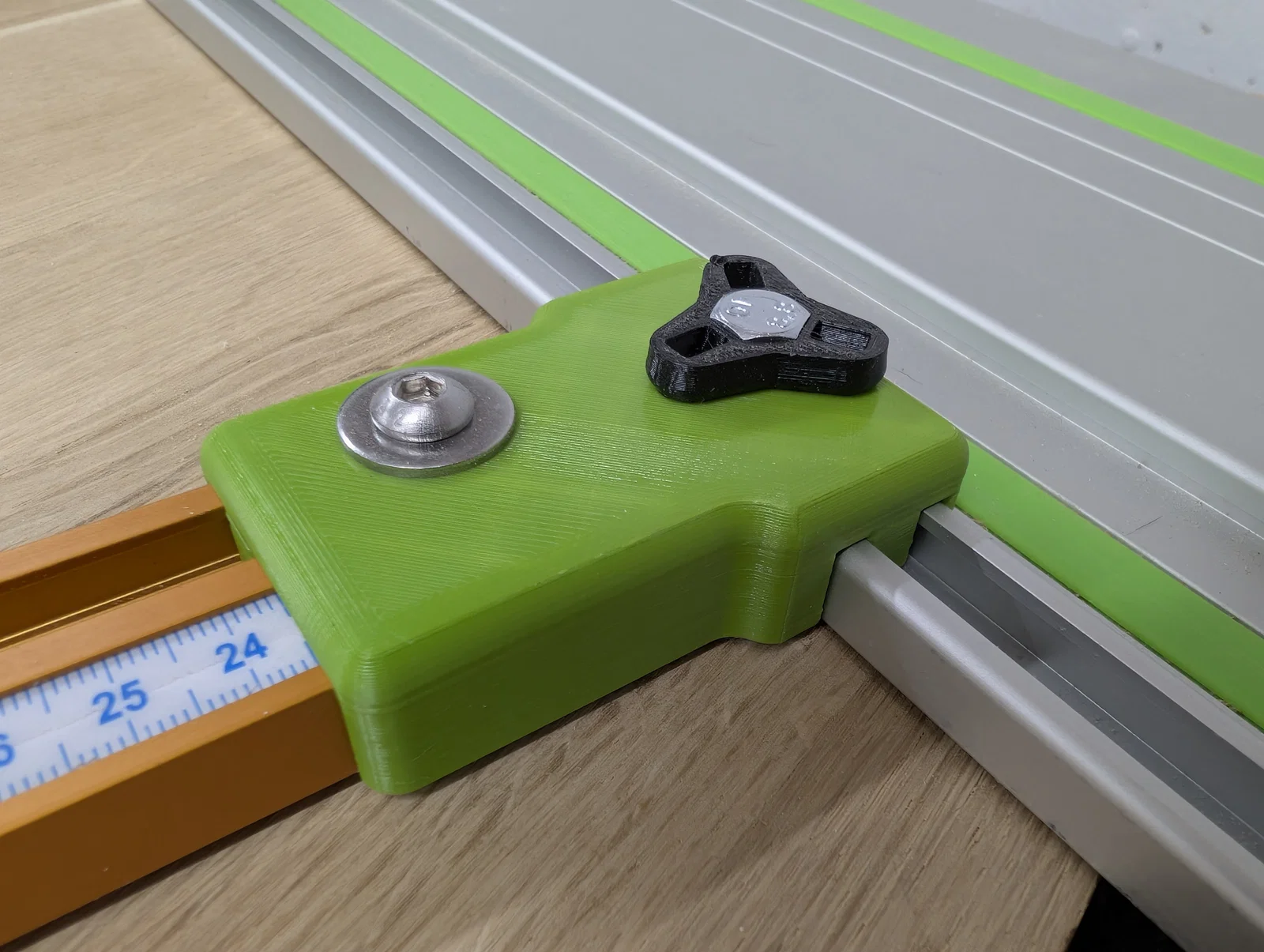

Nếu bạn cần núm vặn hình sao loại thấp cho bu-lông lục giác M6, hãy dùng phần "Unterteil" của mẫu này:
