Hộc kéo Gridfinity tùy chỉnh - Thiết kế linh hoạt bằng FreeCAD!

Giới thiệu

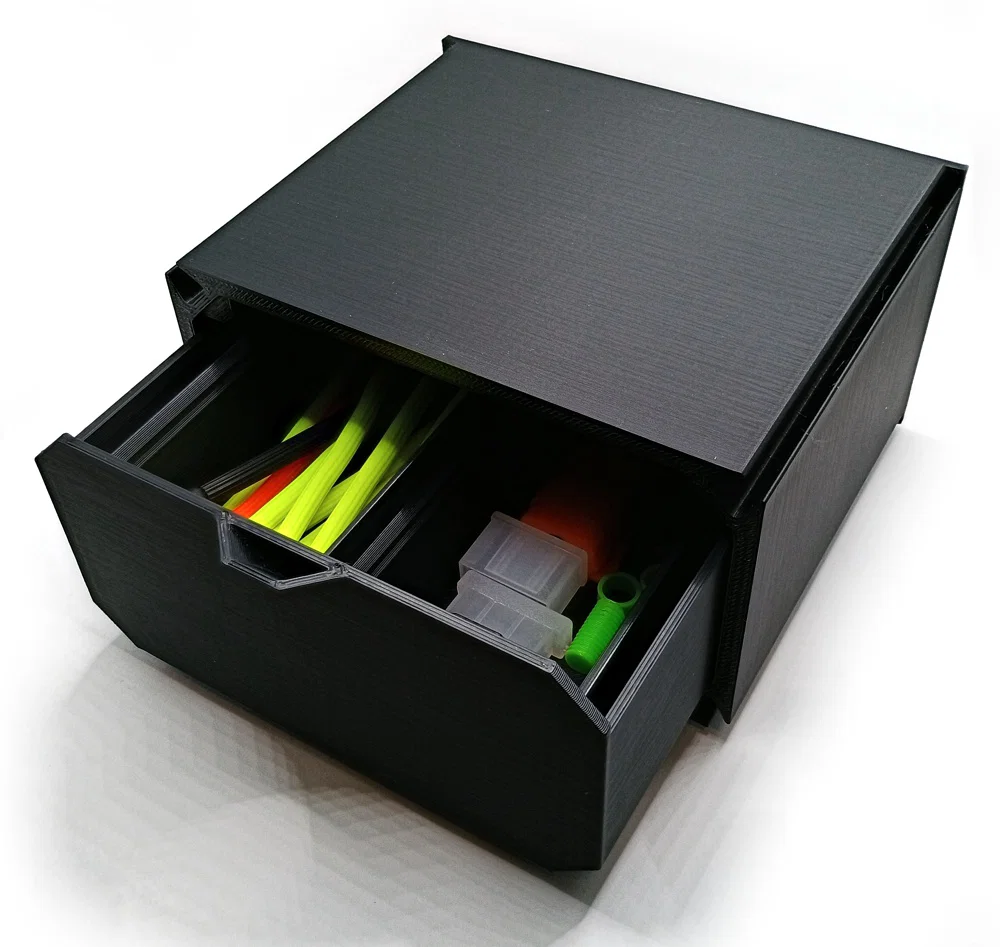

Bạn thích hệ sinh thái Gridfinity nhưng lại chẳng có đủ hộc kéo để đựng mấy cái khay của mình? Anh em ơi, tôi có món này hay lắm đây.

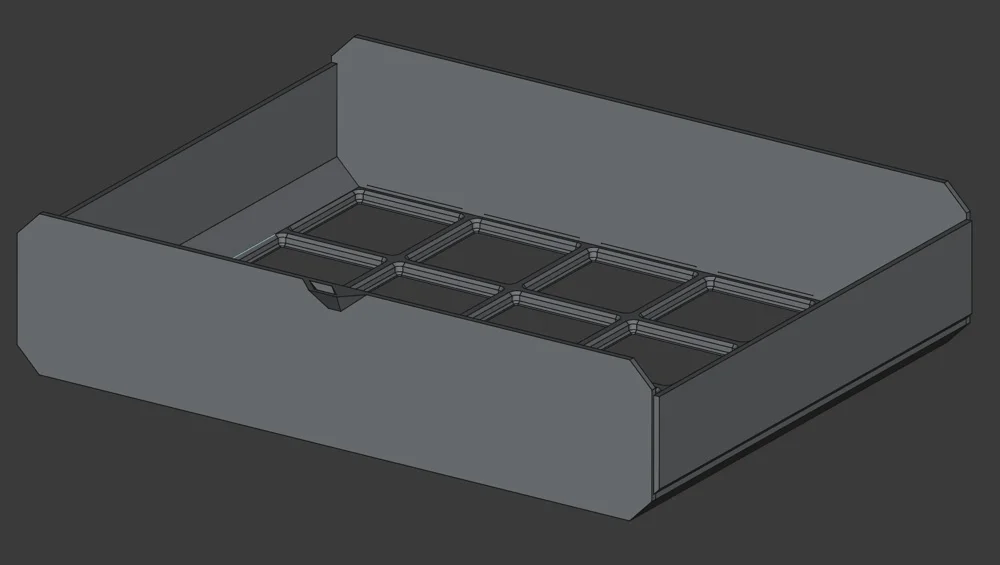

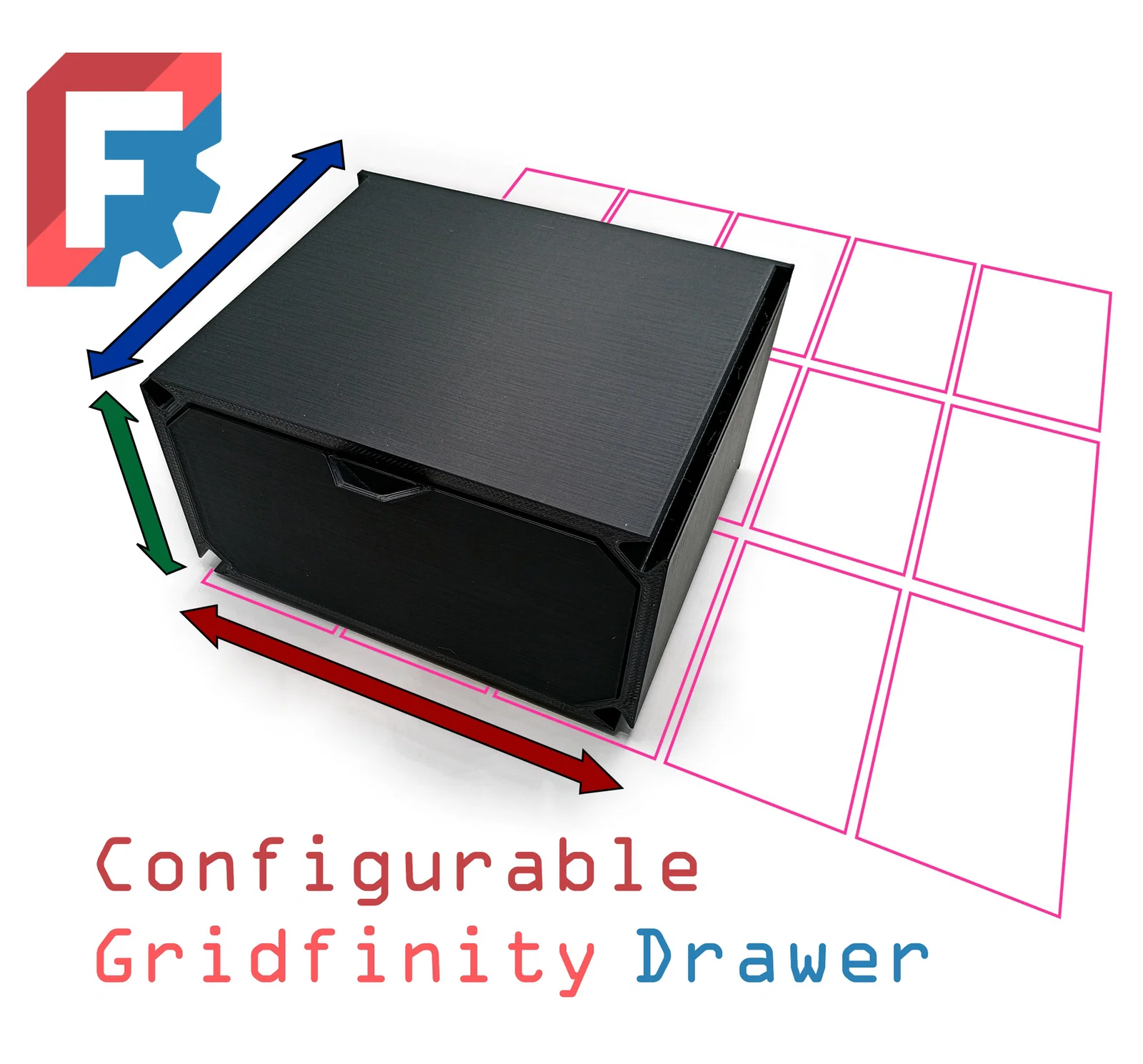

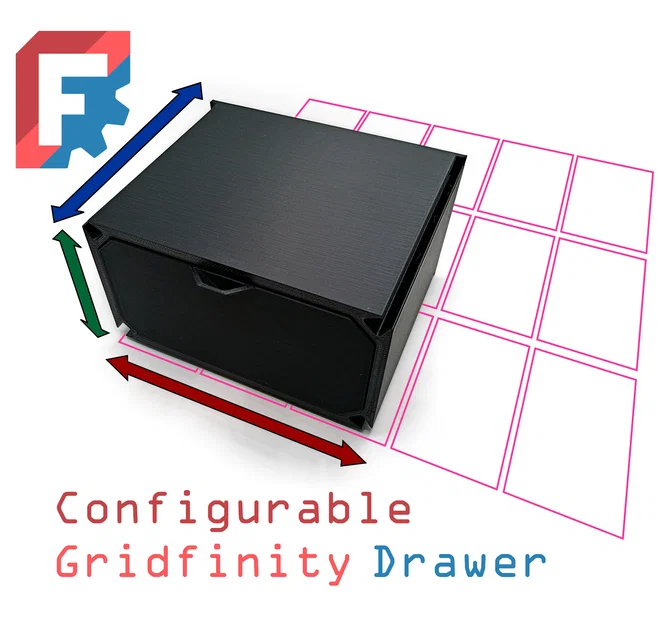

Dựa trên bản thiết kế hộc kéo xuất sắc của @AdvancedHobbyLab, tôi đã xây dựng lại chúng trong FreeCAD với một vài thay đổi, giúp bạn có thể tùy chỉnh vô hạn về chiều cao, chiều rộng và chiều sâu. Tại sao ư? Vì tôi không dùng OnShape. (Tôi cũng chẳng dùng Fusion hay SolidWorks hay bất kỳ phần mềm thương mại nào khác, và bạn cũng đừng nên dùng).

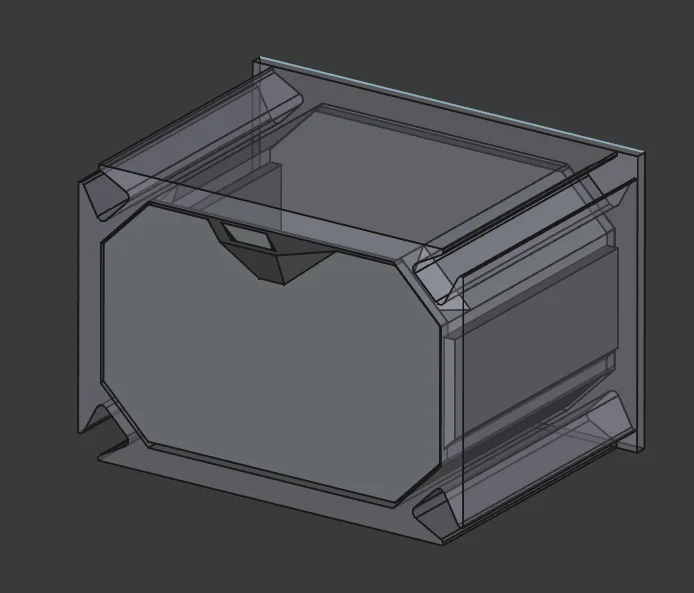

Lần trước tôi làm việc này theo cách hơi củ chuối là lấy file .STL rồi cắt tỉa thủ công, sau đó ghép chúng lại trong CAD. Lần này tôi đã làm thông minh hơn nhiều.

Tất cả những gì bạn cần là một bản FreeCAD. Tôi dùng bản 1.0, nên có lẽ bạn cần bản đó hoặc mới hơn nhé.

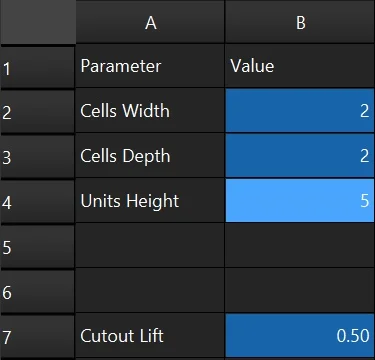

Bạn có thể dễ dàng cấu hình thông số thông qua bảng tính “Parameters” có sẵn trong file.

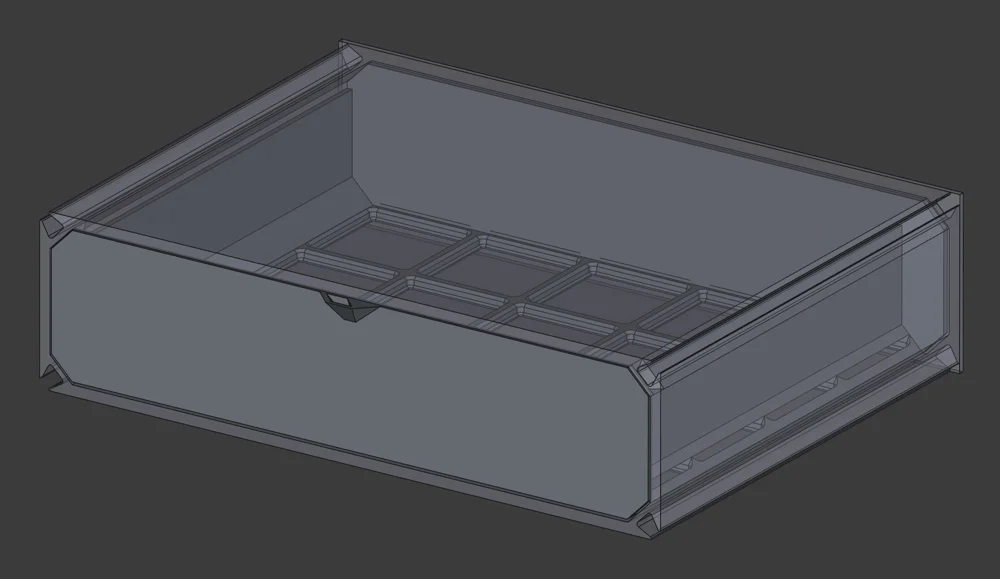

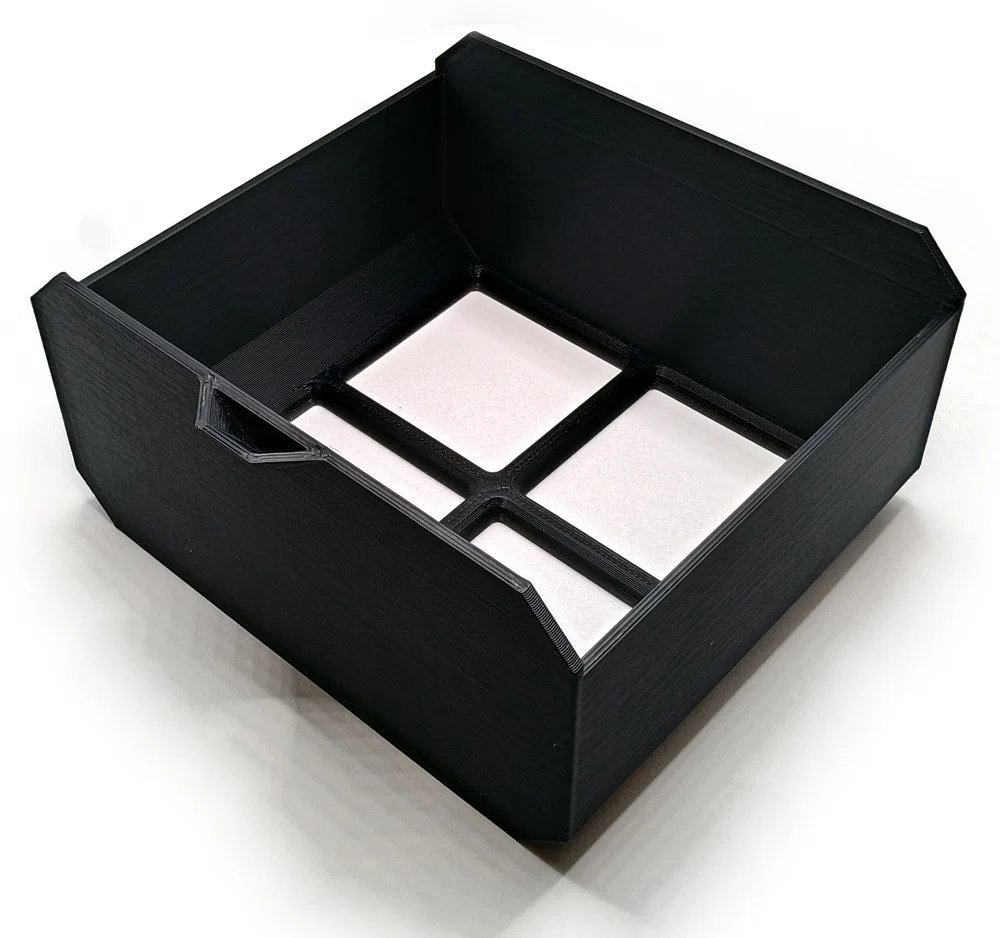

Cài đặt chiều rộng và chiều sâu được tính theo số ô Gridfinity. Chiều cao là chiều cao lòng trong, tính theo đơn vị Gridfinity (ví dụ: mỗi nấc là 7mm). Nếu để chiều cao là 5 thì phần vỏ ngoài sẽ có kích thước tương đương với bản gốc.

Thông số 'cutout lift' là chiều cao phần đế nâng lên tính từ đáy hộc. Tôi thấy mức 0.5mm là ngon lành nhất, nhưng bạn cứ thoải mái vọc vạch nếu muốn (dĩ nhiên là tự làm tự chịu nhé).

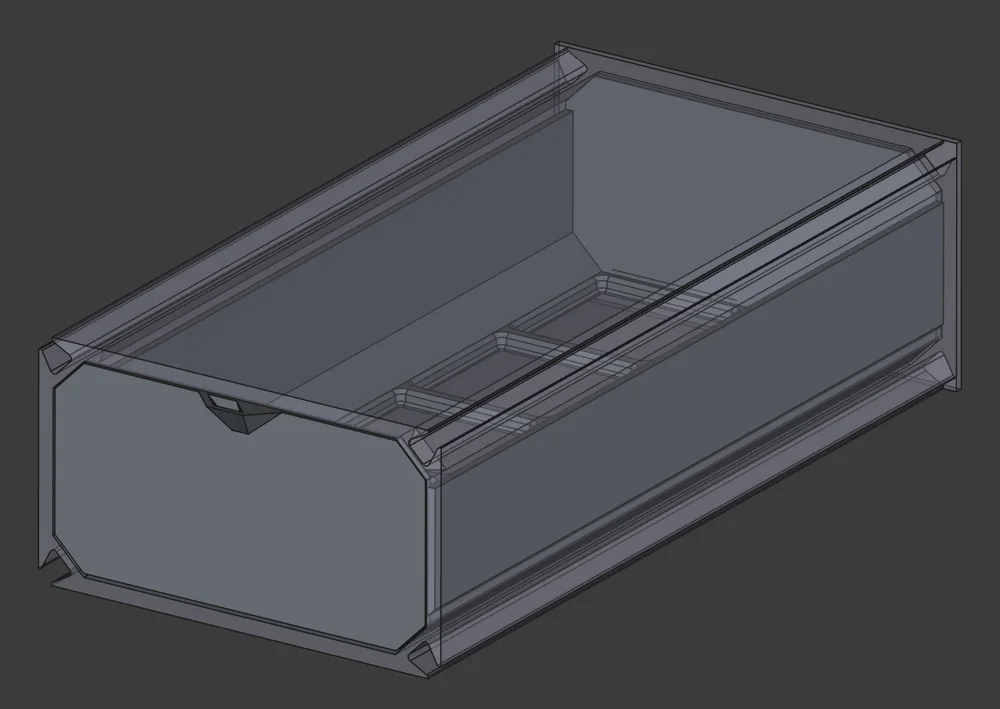

Tự tạo hộc kéo với mọi kích thước.

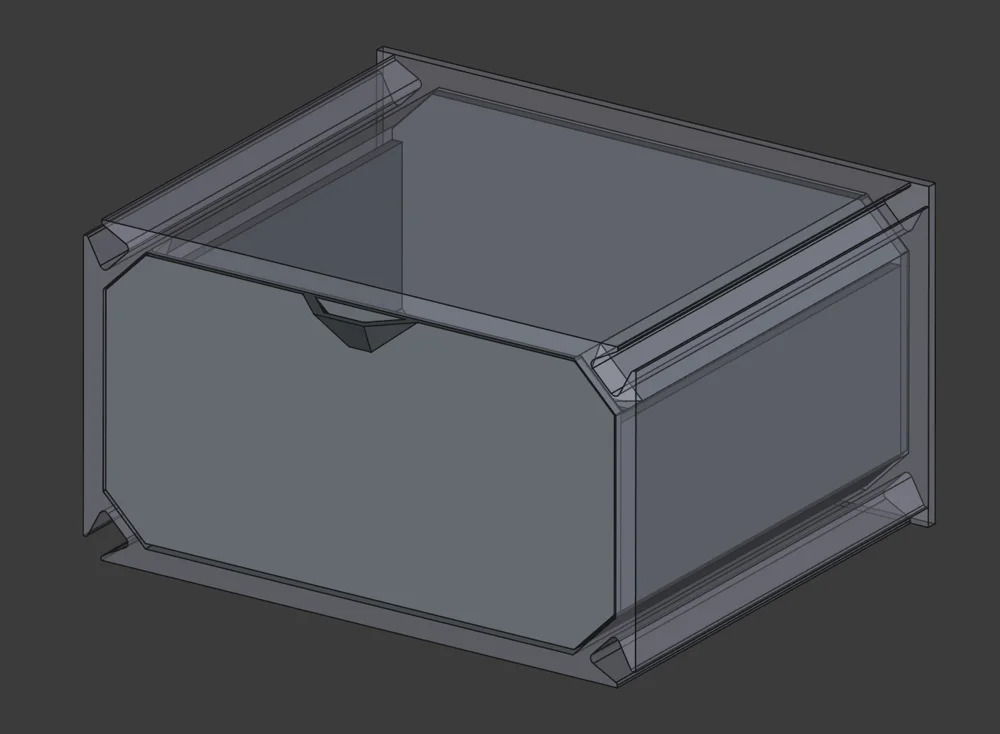

Cái này cho phép bạn làm mấy trò thú vị lắm, ví dụ như cái hộc chỉ có một ô vuông và cao đúng một đơn vị này.

…Bạn có thể dùng nó để nuôi kiến cũng được đấy.

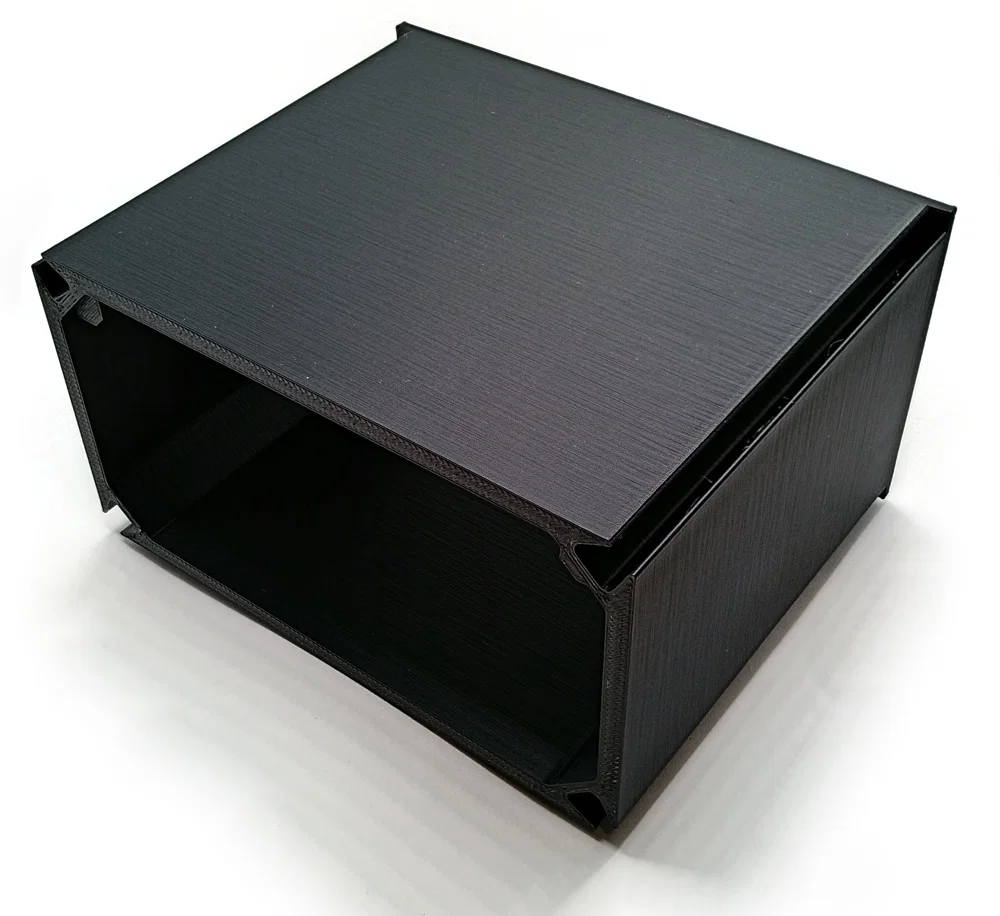

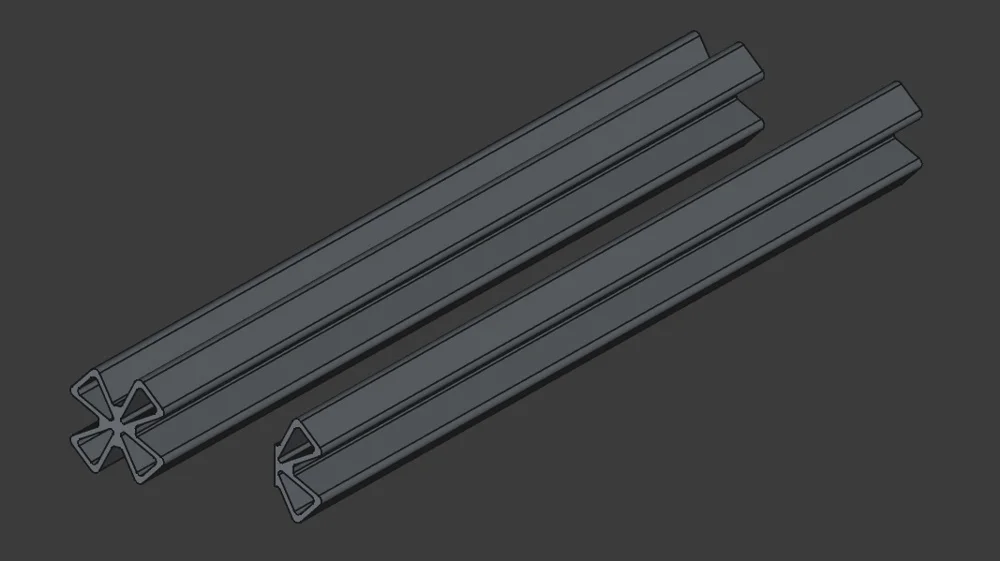

Ngoài ra, hệ thống còn tự động tạo cả các khớp nối để liên kết nhiều vỏ hộc lại với nhau. Chúng tương thích hoàn toàn với các file hộc kéo gốc và sẽ tự động điều chỉnh độ dài cho khớp với kích thước hộc bạn tạo ra.

Các hộc kéo này không có lỗ gắn nam châm vì đơn giản là tôi không dùng, tôi thấy chúng vừa không cần thiết lại vừa phiền phức. Nếu có ai yêu cầu bản có gắn nam châm thì tôi sẽ làm, còn không thì chắc tôi chịu.

Cập nhật

Tôi không phải chỉnh sửa nhiều, nhưng vào ngày 22/09/2025, tôi có dọn dẹp lại một chút: chuyển các tính năng tạo lỗ Gridfinity xuống cuối cây mô hình để bạn dễ dàng xóa đi mà không làm hỏng file. Cái này dành cho trường hợp bạn muốn một cái hộc trơn, không có lưới bên trong.
