Vỏ máy đo bức xạ Geiger Counter (CAJOE RadiationD v1.1, hỗ trợ ESP8266)

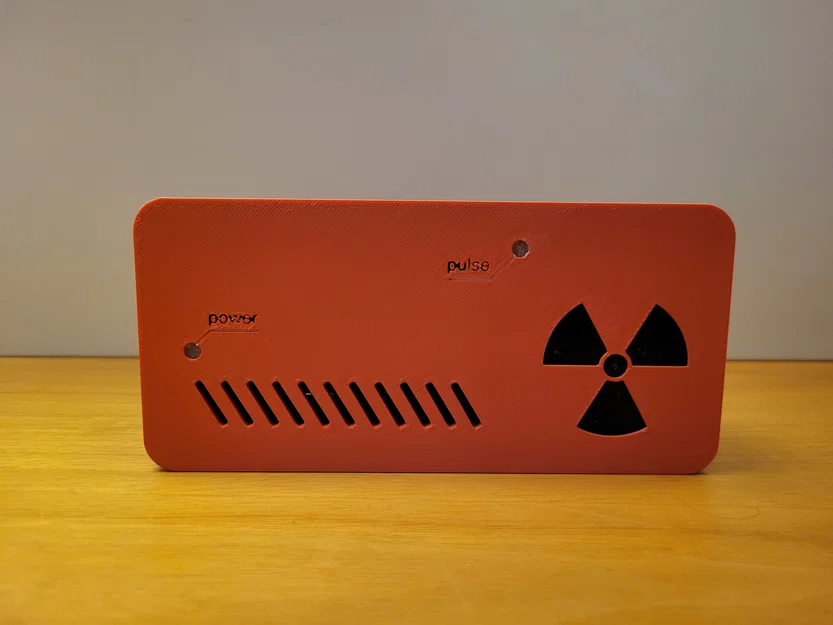

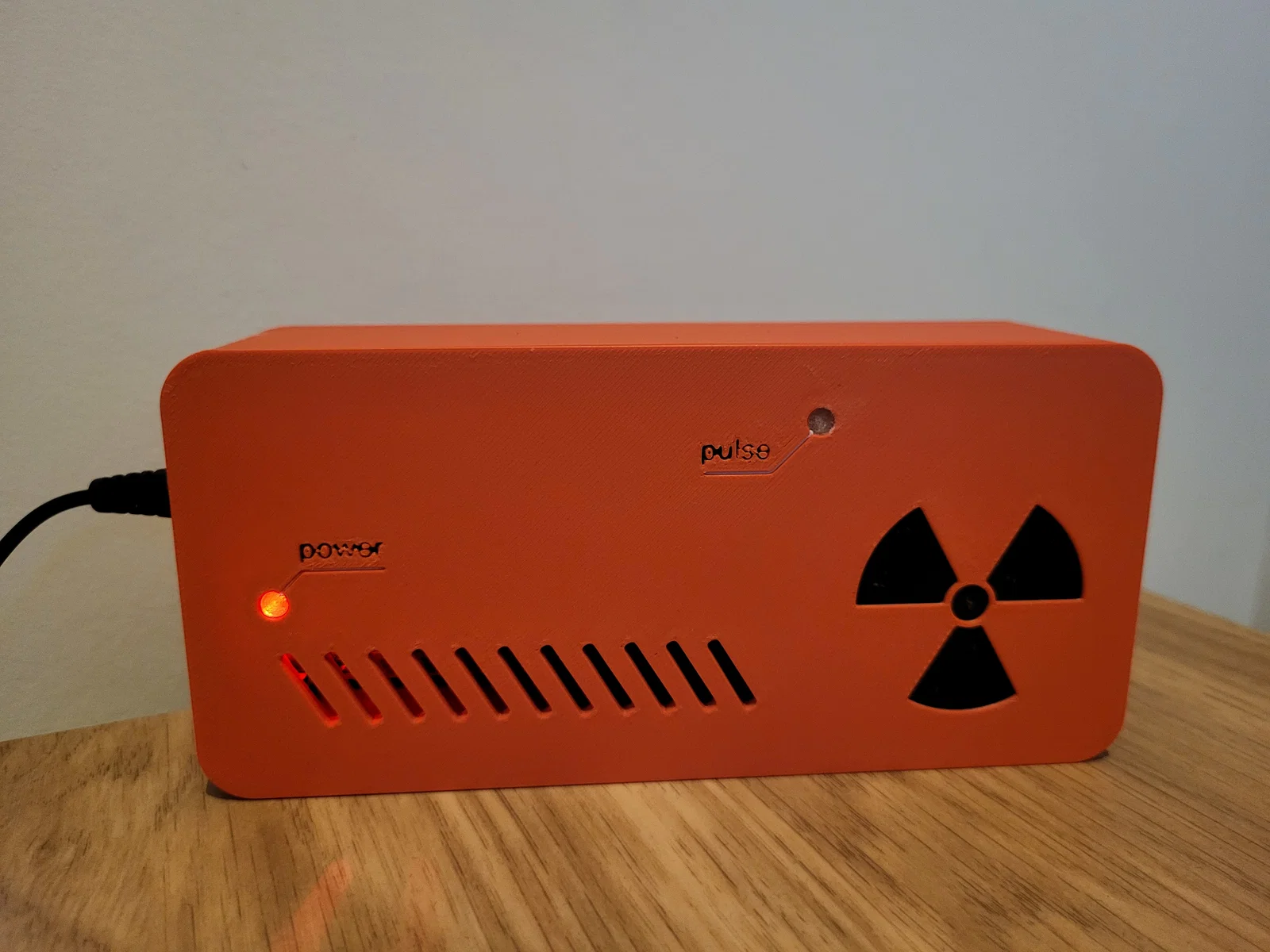

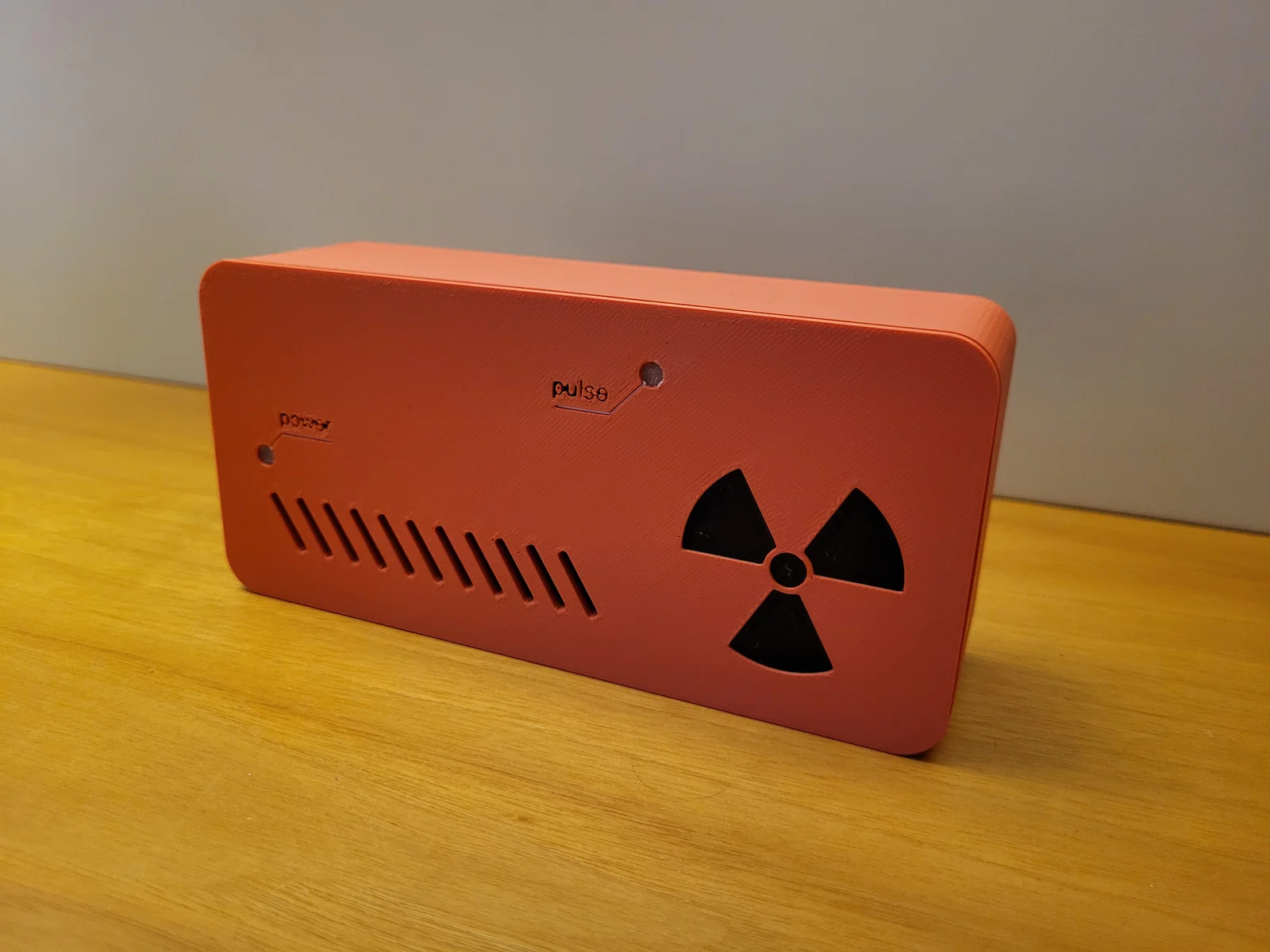

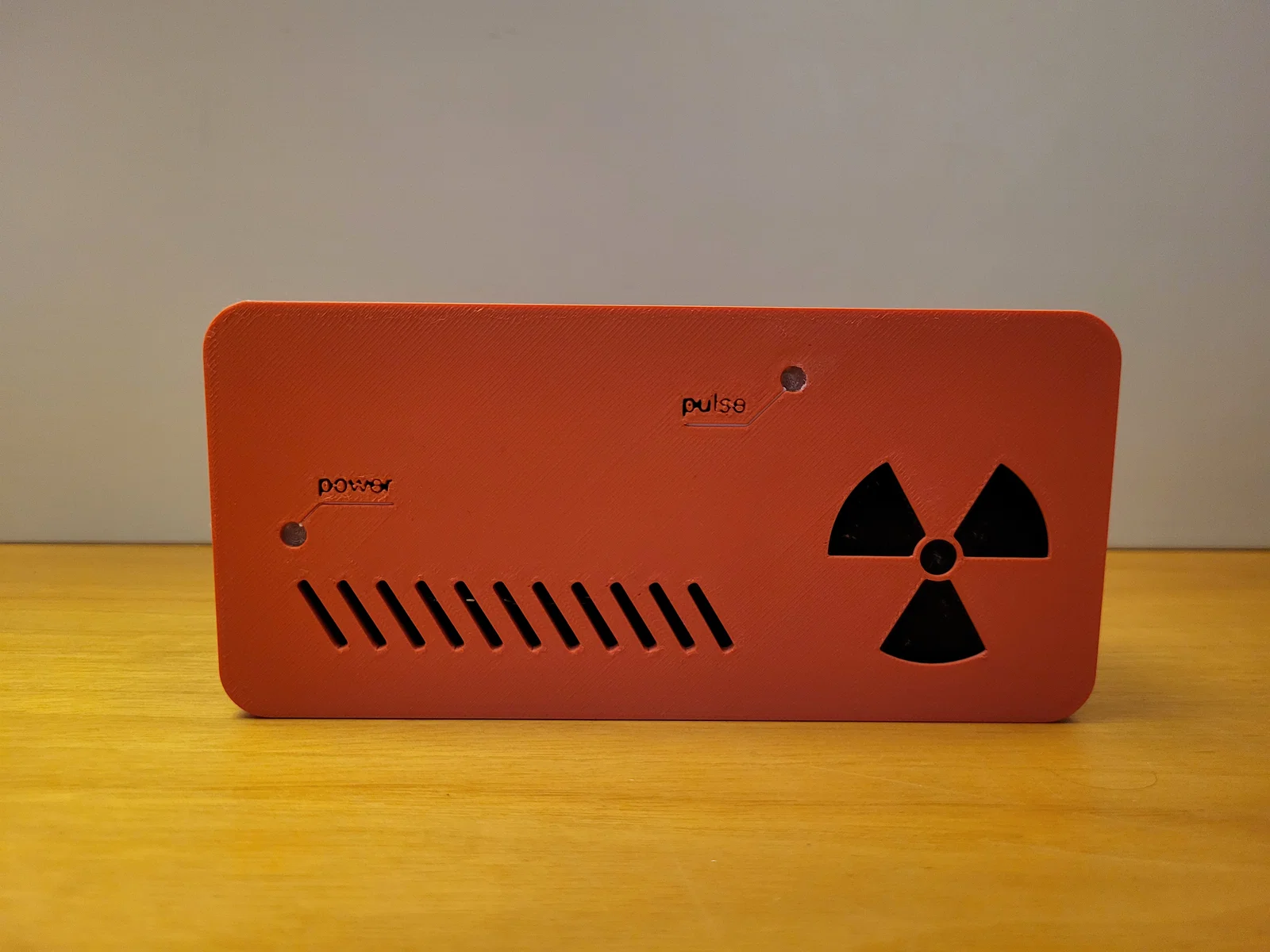

Đây là vỏ bảo vệ cho máy đo bức xạ CAJOE RadiationD v1.1, có kèm chỗ để gắn thêm ESP8266 giúp bạn tích hợp vào hệ thống Home Assistant thông qua ESPHome. Nếu không có ESP8266 thì máy vẫn dùng bình thường nhé. Phần nắp được thiết kế có các khấc nhỏ để lắp khít vào mà không cần keo.

Thông số in:

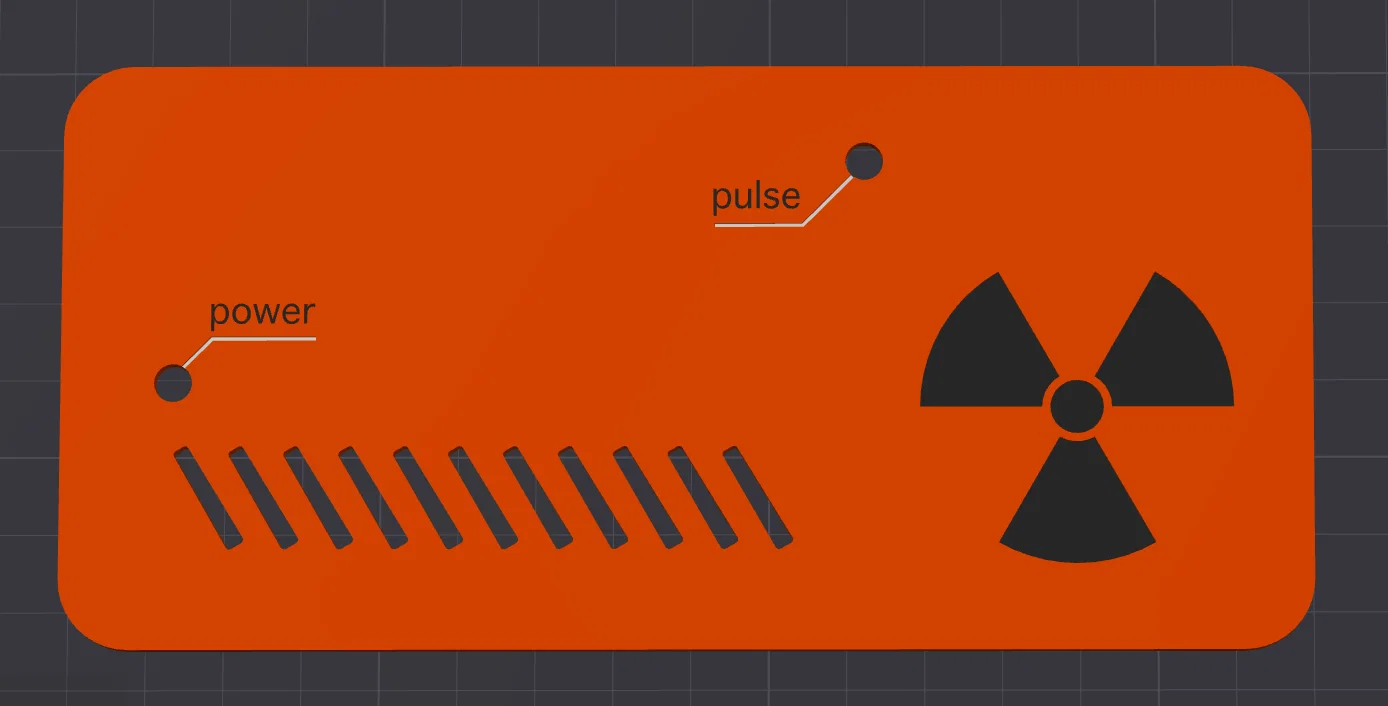

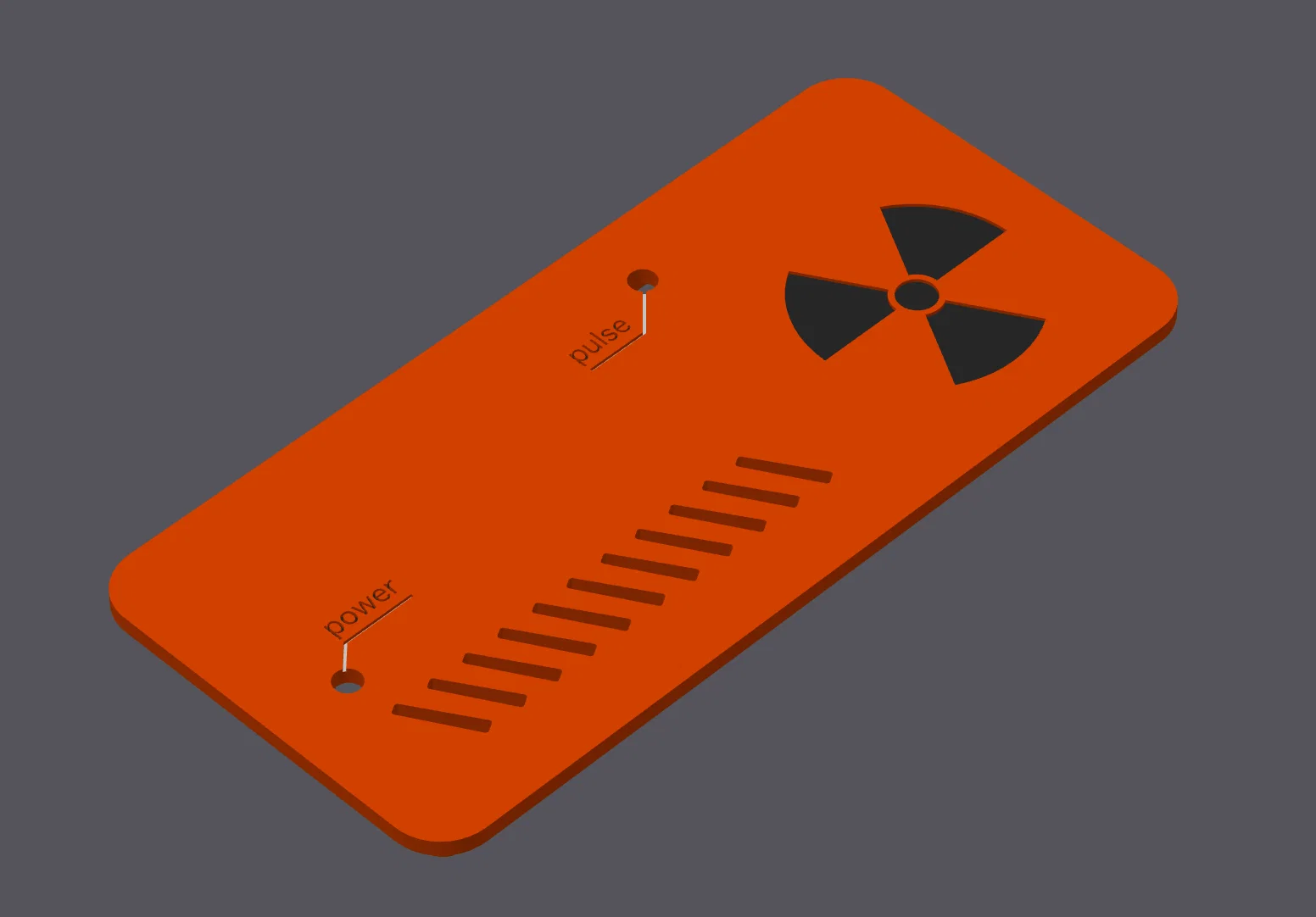

• Nắp: Bạn có thể tô màu cho các chữ cái và ký hiệu trong phần mềm cắt lớp (slicer) nếu máy in của bạn hỗ trợ in đa màu.
• Nắp: In với mặt có chữ hướng lên trên, dùng support ở mặt dưới và hai bên.

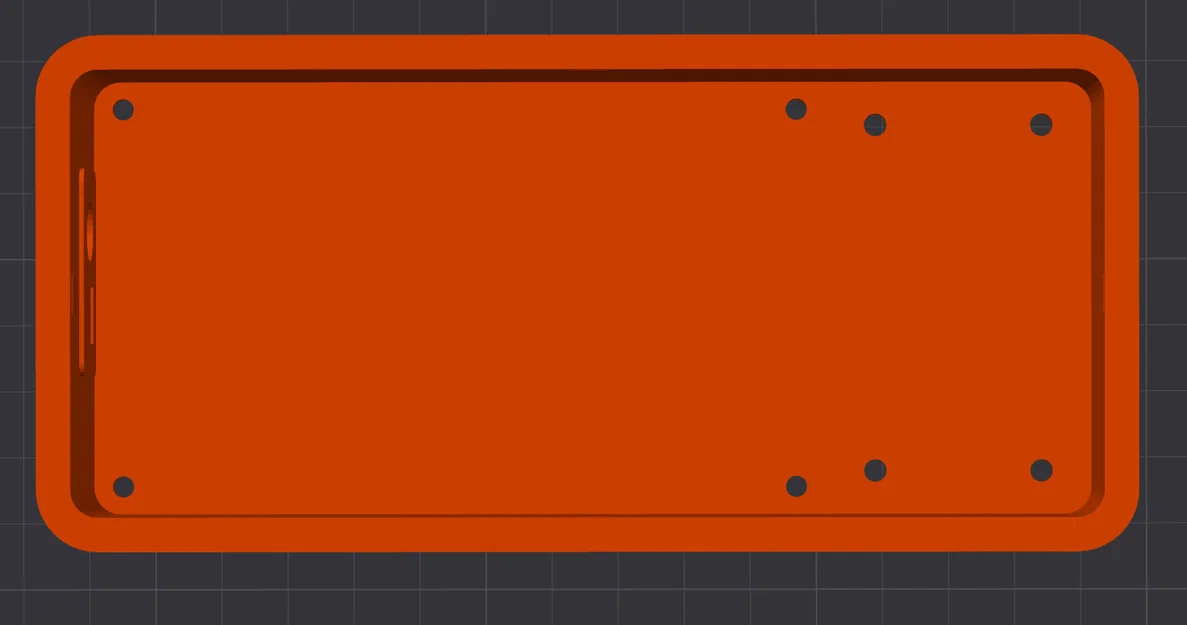

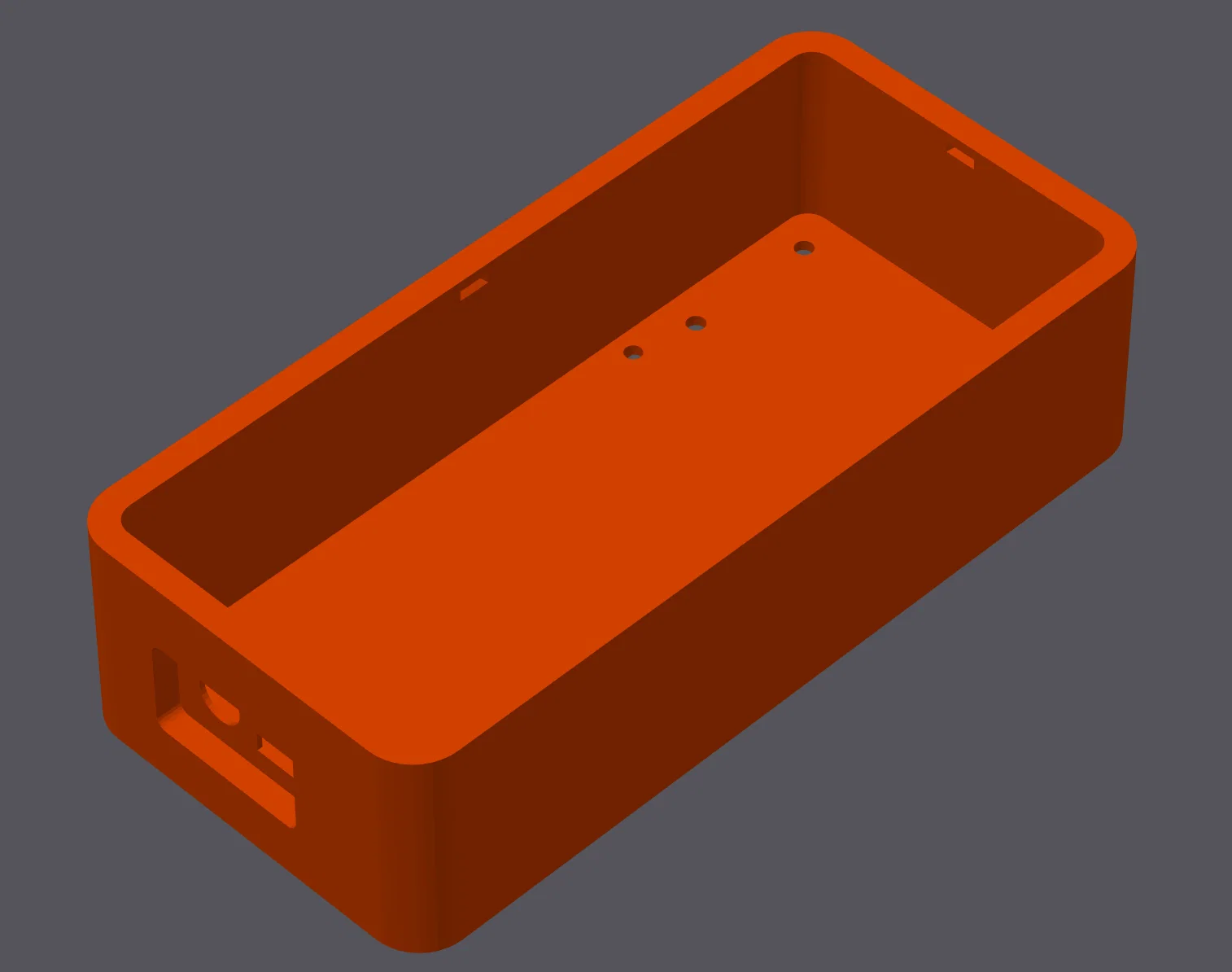

• Vỏ: In với mặt có lỗ bắt vít nằm trên bàn in, dùng support ở mặt dưới.
• Chụp đèn LED (tùy chọn): Nên in bằng nhựa trong suốt.

Linh kiện cần thiết:

• 8 con ốc M3 (loại nào vừa cũng được, tránh loại đầu bằng phẳng).
• 4 con tán lục giác M3 để gắn ESP8266.
• 4 trụ đệm (thường có sẵn khi mua bộ kit CAJOE Geiger counter).

Hướng dẫn lắp ráp:

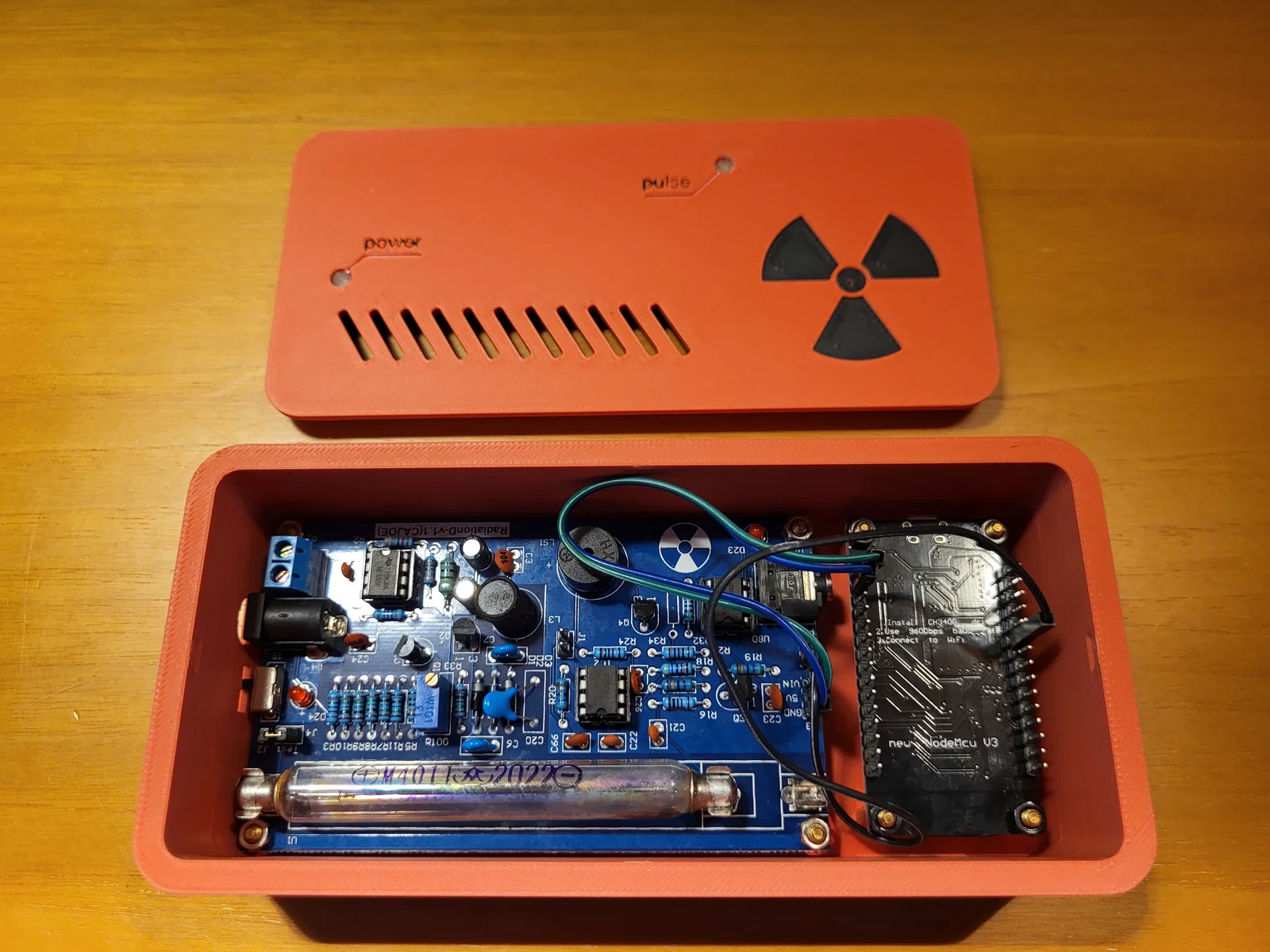

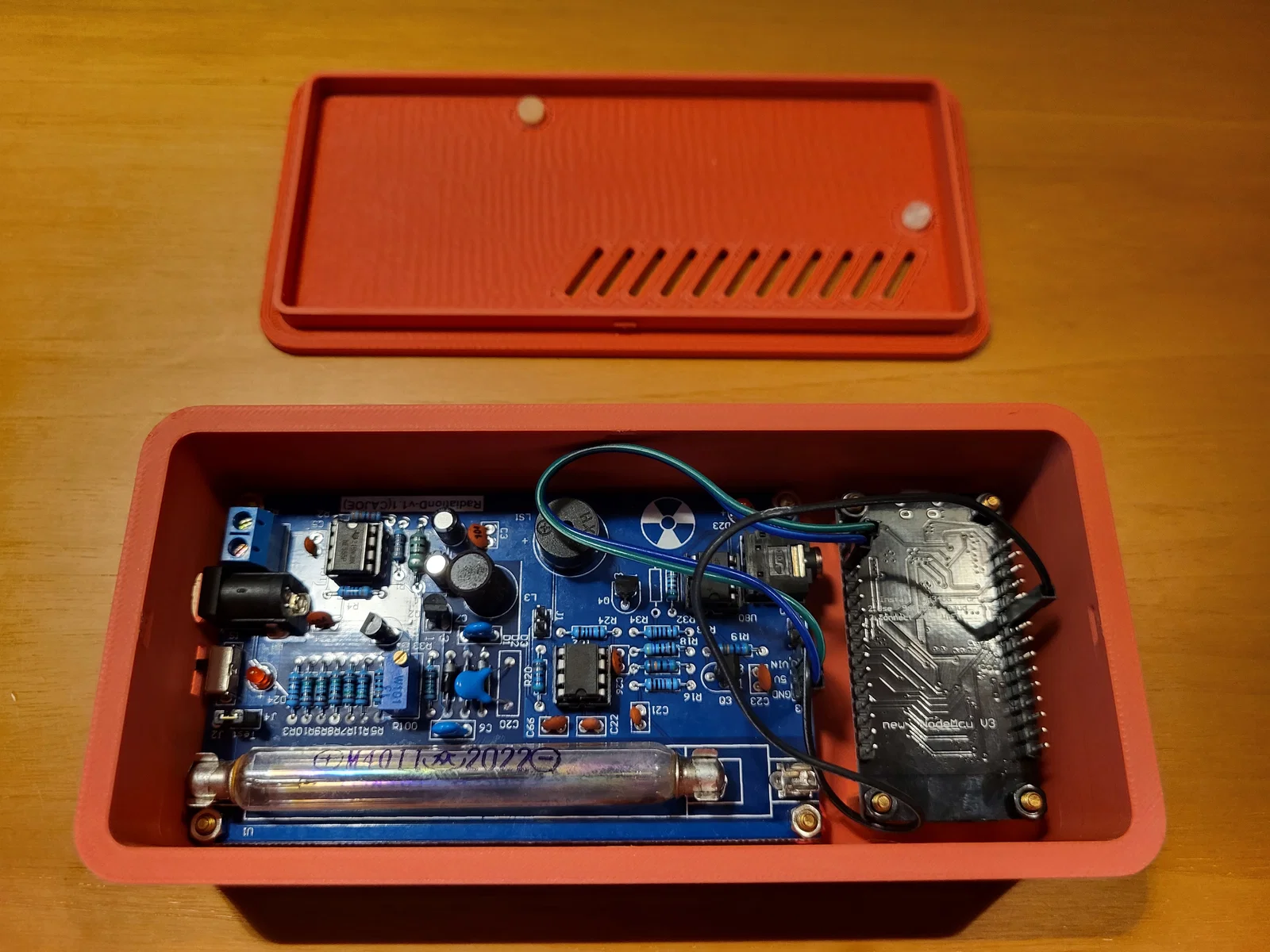

• Gắn bảng mạch máy đo Geiger vào vỏ bằng 4 con ốc M3 từ phía dưới lên.
• Gắn 4 con ốc M3 cho ESP8266 từ dưới lên, sau đó vặn trụ đệm vào.
• Đặt ESP8266 lên các trụ đệm và cố định lại bằng tán lục giác M3.

Phần mềm:

• Xem hướng dẫn tại: https://devices.esphome.io/devices/geiger-counter

Mẹo nhỏ:

• Tháo jumper ở chân J1 nếu bạn muốn tắt tiếng kêu "tạch tạch" khó chịu. Nguồn tham khảo: https://www.richardmudhar.com/blog/2023/10/cajoe-ebay-geiger-counter-kit/
• Hãy kiểm tra thông số kỹ thuật của ống đo bức xạ và điều chỉnh hệ số nhân trong code ESPHome cho chính xác nhé.
