Vòng Lặp Băng Cassette Đa Năng (Universal Length Cassette Tape Loop)

Sau khi tự làm một thiết bị tạo trễ bằng băng cassette (tape delay), mình muốn thử sức thiết kế một vòng lặp băng (tape loop) có phong cách thẩm mỹ giống với các loại máy tape delay analog cổ điển. Vì vòng lặp này không cần thêm con lăn để giữ băng ở trạng thái căng nhẹ, nên bạn không bị giới hạn bởi một độ dài băng cụ thể nào cả. Mình đã thử nghiệm các vòng lặp dài hơn 2 phút và thấy vẫn còn dư nhiều không gian hoạt động. Mình mới chỉ thử trên một vài dòng máy nên không đảm bảo nó sẽ chạy tốt trên mọi loại đầu phát cassette nhé.

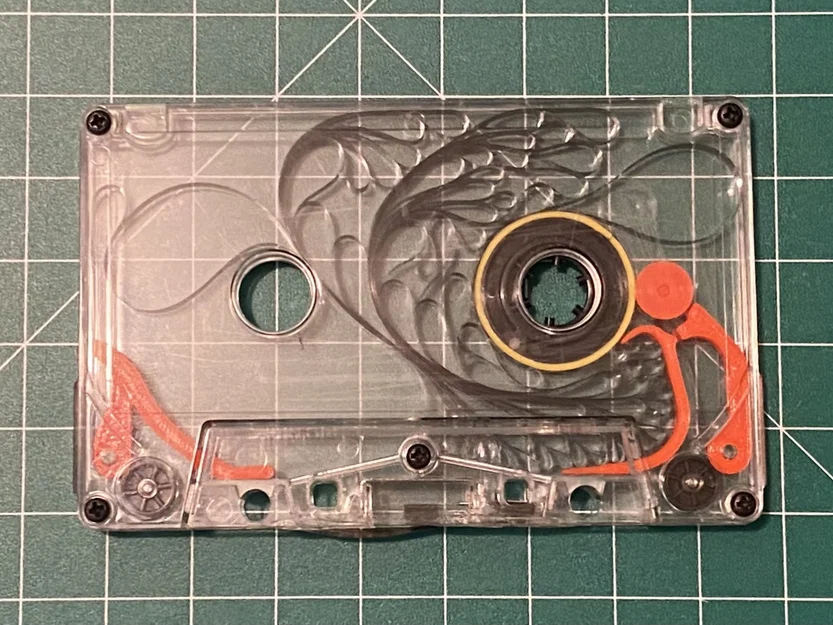

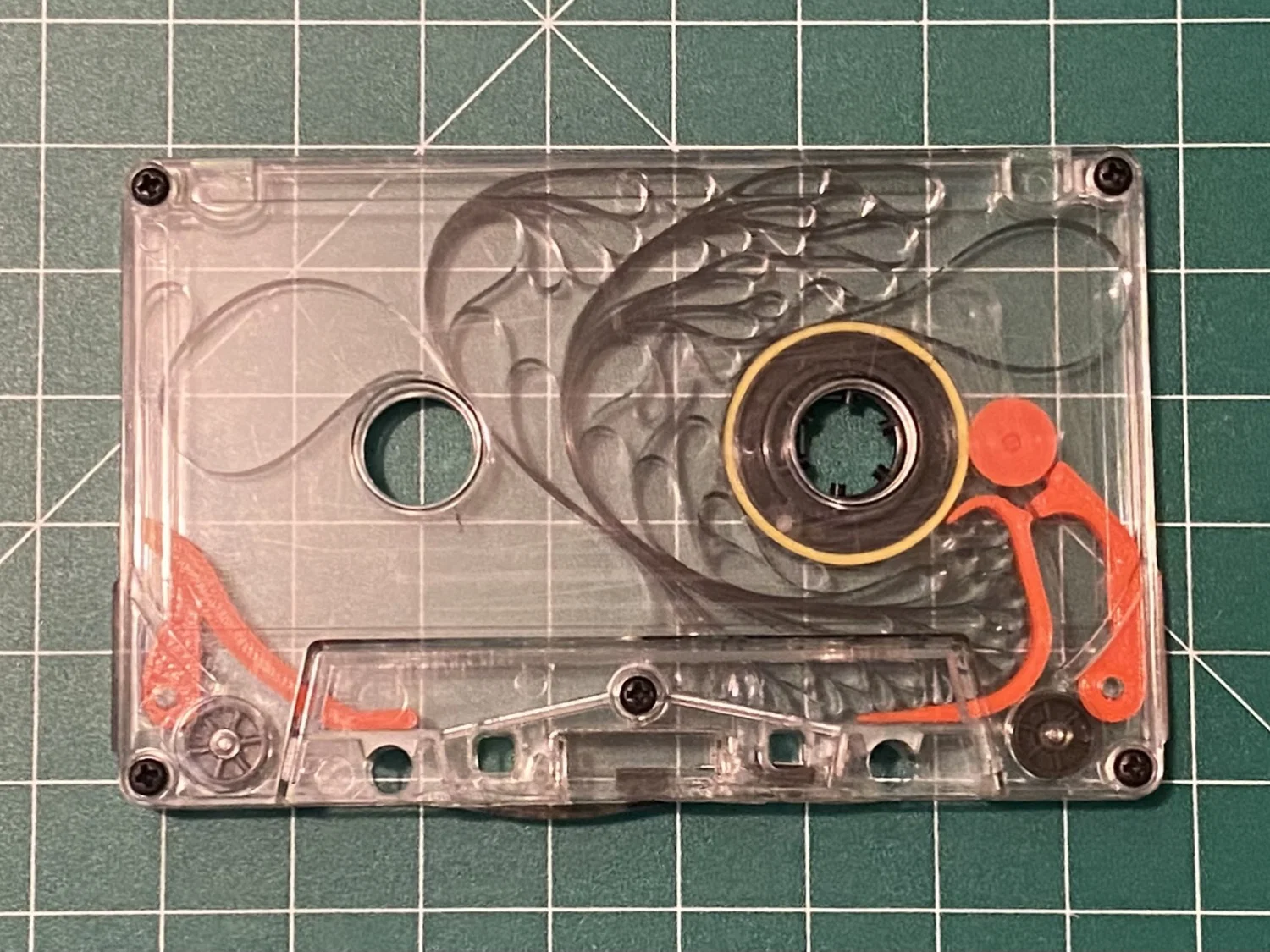

Các linh kiện in 3D gồm LeftSide.stl và RightSide.stl sẽ lắp vừa khít lên các trụ nhựa bên trong vỏ băng cassette. Bánh xe dẫn hướng (idler wheel) được lắp vào trục của RightSide.stl; hãy đảm bảo nó xoay thật trơn tru với lực cản thấp nhất có thể. Bạn cần dán một sợi dây thun bản rộng 1/4 inch vào guồng băng để nó có độ bám giúp kéo băng hiệu quả.

Mô hình này được thiết kế để phù hợp với nhiều loại vỏ băng khác nhau, tuy nhiên trong một số trường hợp, bạn có thể cần chỉnh sửa nhỏ hoặc thay đổi tỷ lệ (scale) cho vừa vặn.

Hướng dẫn lắp ráp/nạp băng chi tiết cùng thông tin bổ sung về vòng lặp này, bạn có thể xem trong video sau:
