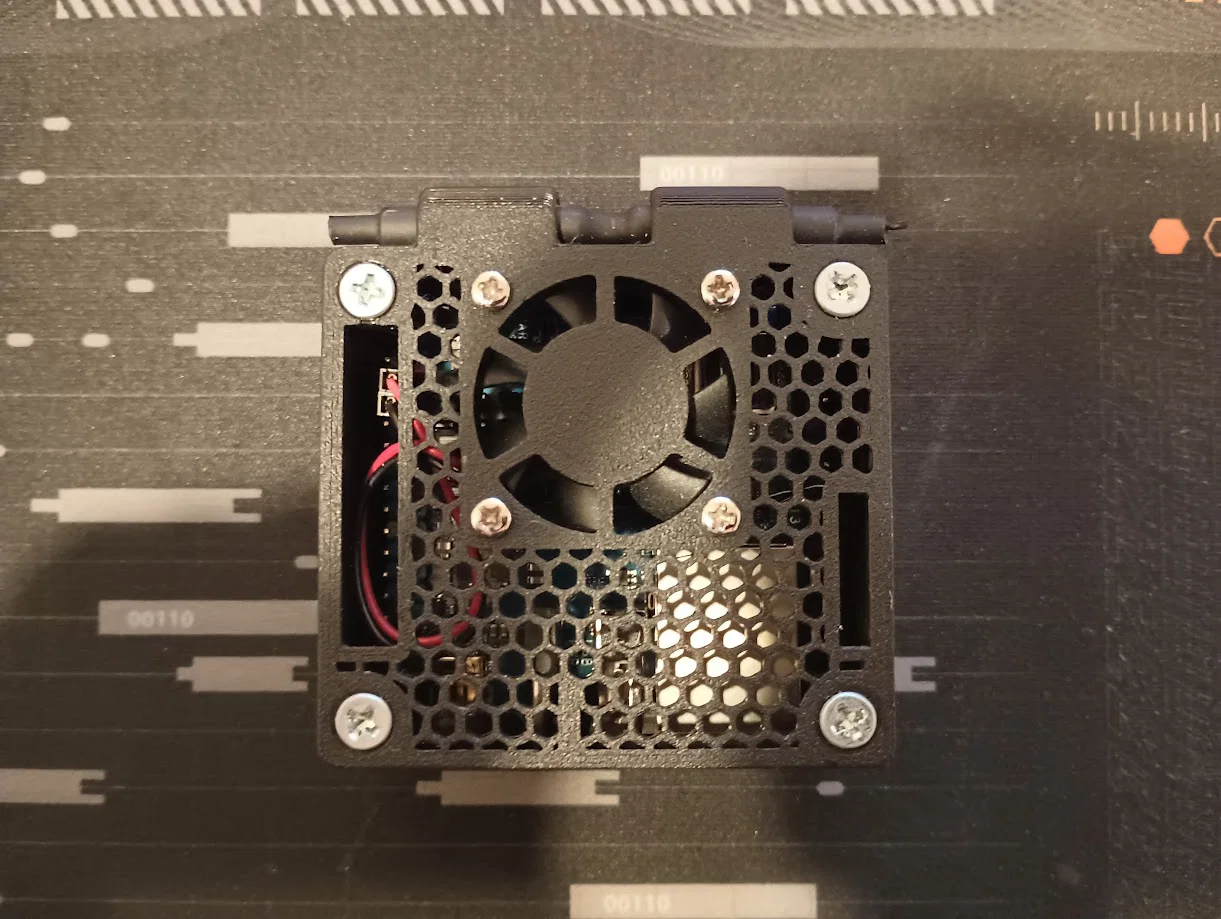

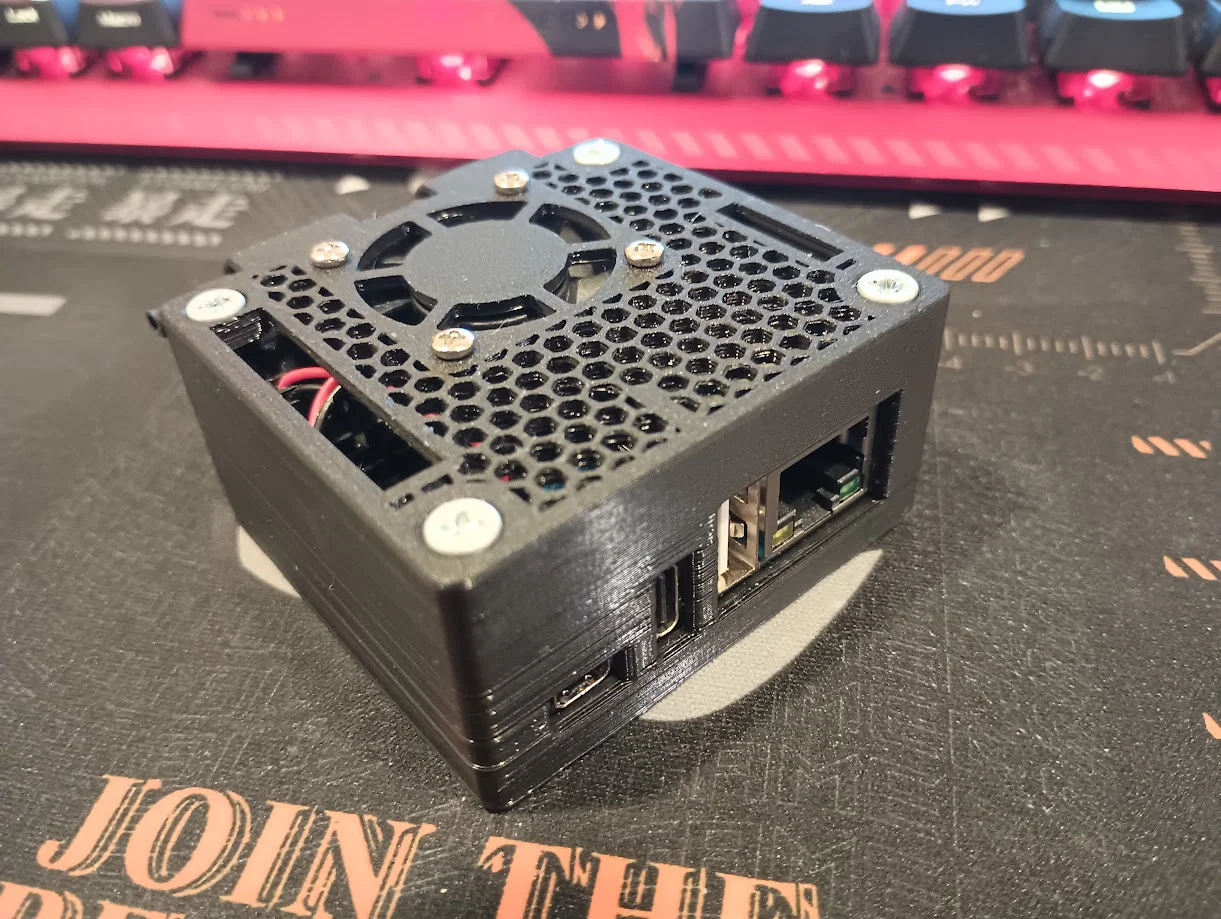

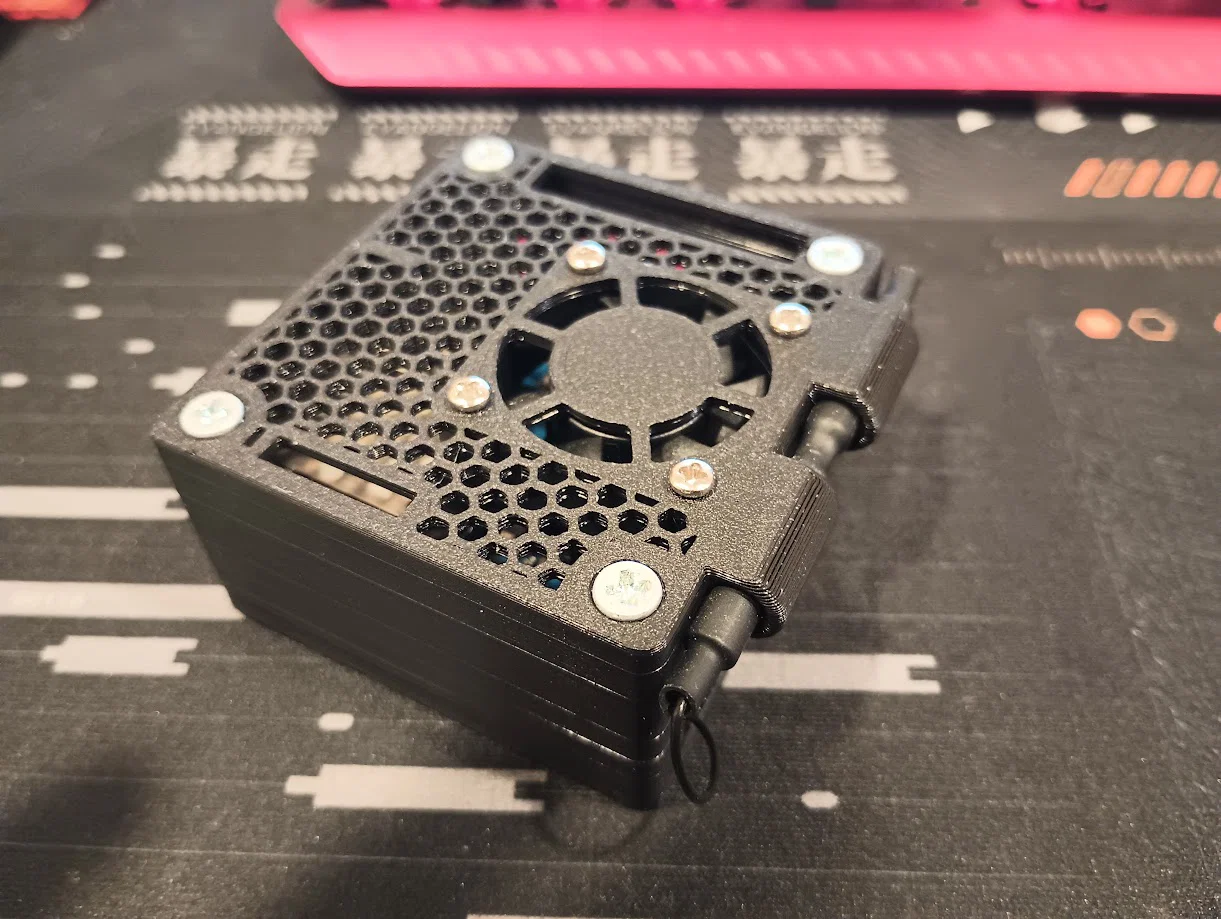

Vỏ case Orange Pi Zero 3 tích hợp quạt 30mm

Đây là phiên bản đã được chỉnh sửa từ case Orange Pi Zero 3 của TheParanoidEngineer. Phiên bản này được thiết kế cao hơn để lắp vừa quạt 30mm và có đủ không gian cho tản nhiệt. Thiết kế này được phát triển dựa trên bản Standard Hex với ăng-ten ngoài, cho phép truy cập đầy đủ vào các cổng GPIO và USB. Mình chỉ chỉnh sửa phần nắp trên, nên bạn có thể dùng bất kỳ phiên bản phần đế (base) nào mà bạn thích. Để tiện cho các bạn, mình có kèm theo phần đế tiêu chuẩn, hoặc bạn cũng có thể tải thêm các tùy chọn khác từ trang gốc của tác giả.

Mình đã đính kèm các file .f3d để các bạn có thể tùy ý chỉnh sửa thêm. Tuy nhiên, mình xin báo trước là các file này hơi lộn xộn một chút nhé.

Phần cứng cần thiết:

• 4x - ốc vít M3 30mm - tùy bạn chọn loại đầu bằng hoặc đầu âm, mình đã đính kèm file cho cả hai loại.
• 4x - đai ốc M3.
• 1x Quạt 30mm - mình sử dụng loại này, dùng vít M2.5 với khoảng cách ốc 23.8mm.
• (Tùy chọn) Miếng tản nhiệt cho IC. Mình dùng loại này.

Thiết lập in:

• Chiều cao lớp in (Layer Height): 0.25mm
• Độ đặc (Infill): ≥50% (được khuyến nghị).
• Hỗ trợ (Supports): Mình khuyên bạn chỉ nên bật hỗ trợ cho các lỗ đặt đai ốc. Phần nắp trên thì không cần hỗ trợ đâu nhé.
