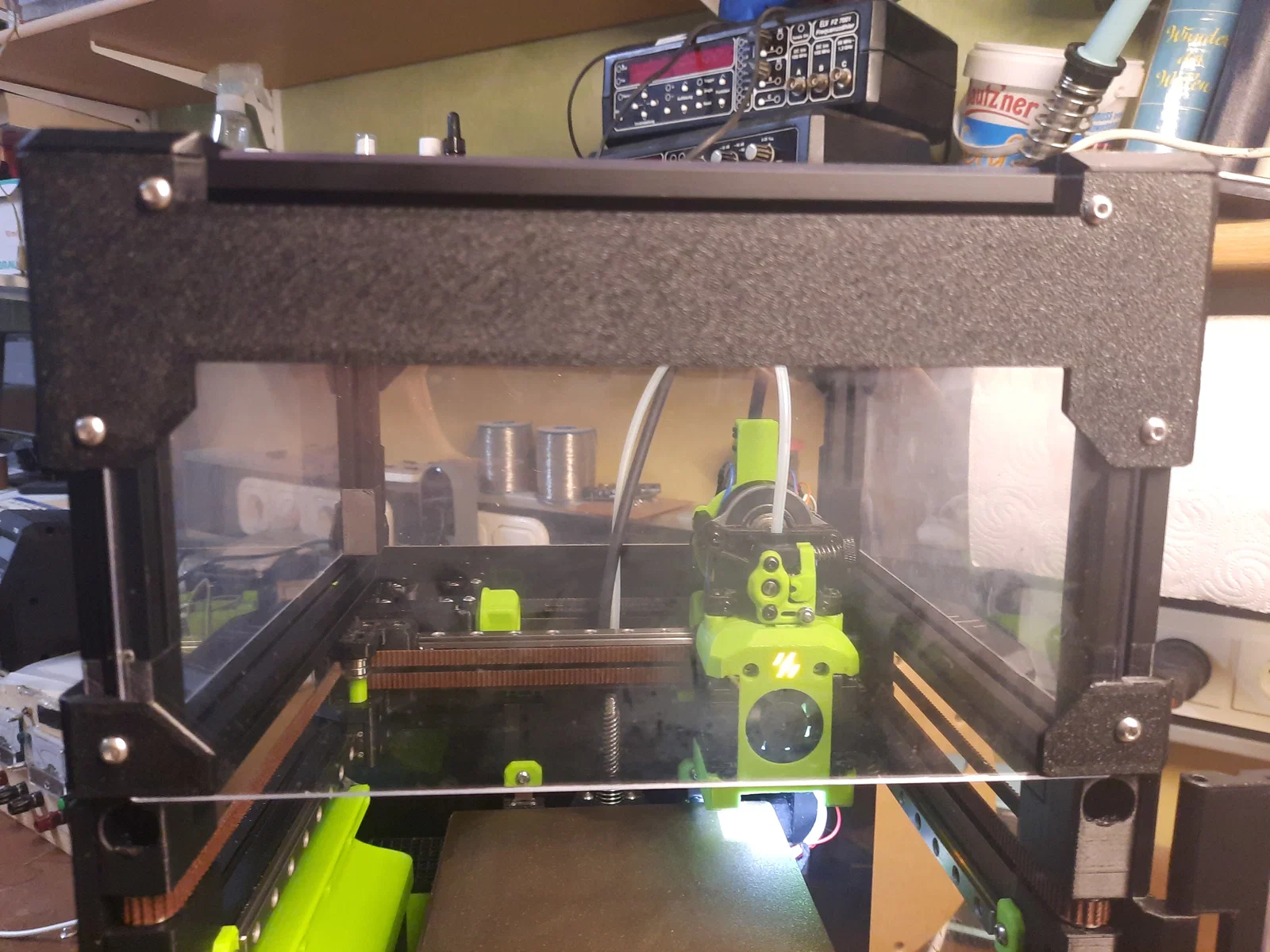

Voron 0 Tophat Extender - Bộ mở rộng Tophat cho Voron 0

Mình thiết kế cái Tophat Extender này vì loại phổ biến trên thị trường hay bị kẹt khi đóng nắp với máy của mình:

Thiết kế này gắn vào mặt dưới thay vì gắn vào các khớp nối, giúp tránh tình trạng làm lệch thanh extrusion sang một bên.

Phần cứng cần thiết:

• 2x M3x8 BHCS cho phần trước
• 2x M3x35 BHCS cho phần sau

In ấn:

• Nhựa ABS / PETG
• Thiết lập theo tiêu chuẩn Voron
• Tạm dừng in (pause) ở layer 105 cho phần phía trước để chèn ốc M3x8 vào bên trong
• Không cần support (đã được thiết kế sẵn support)

Lắp ráp:

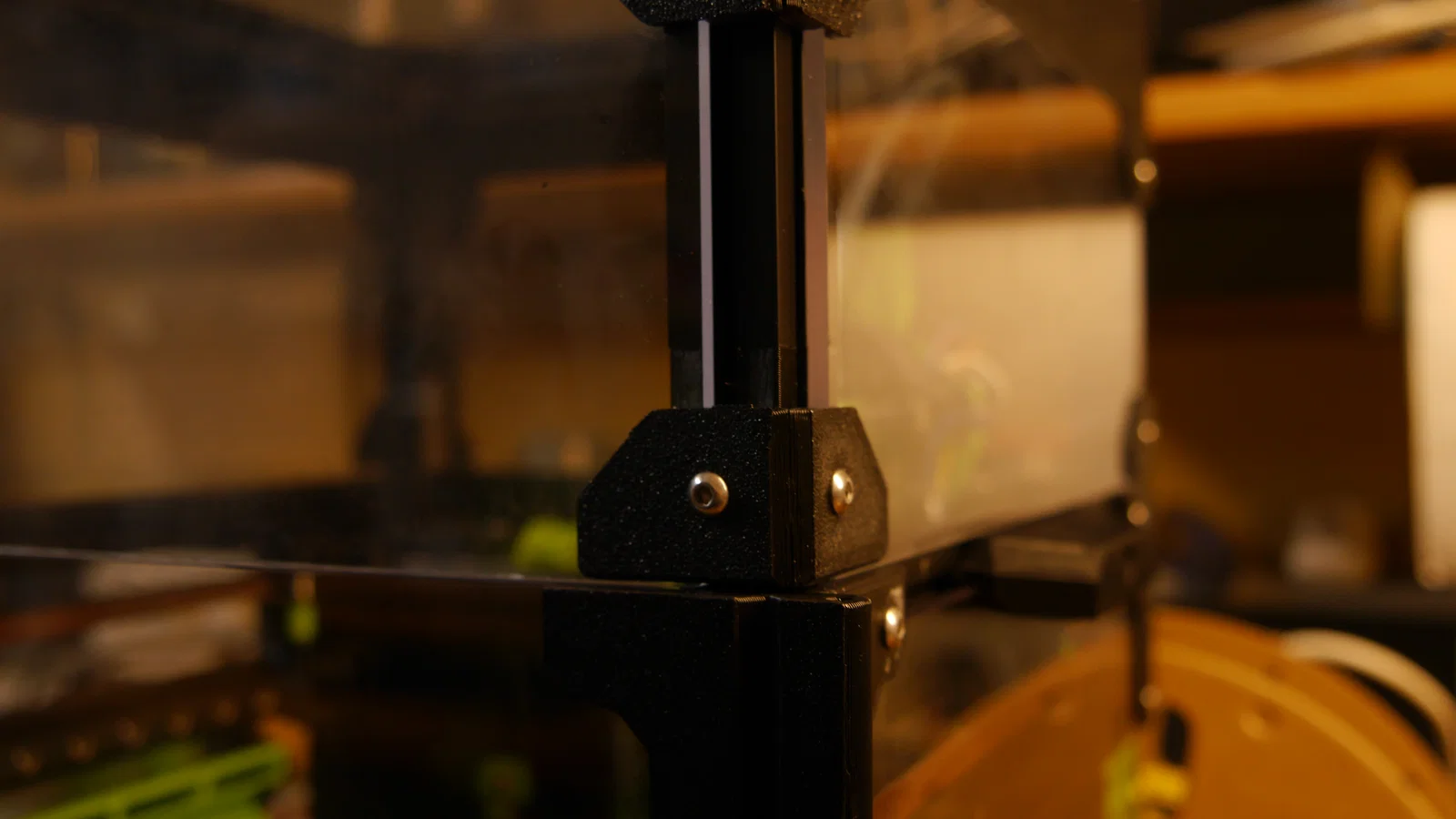

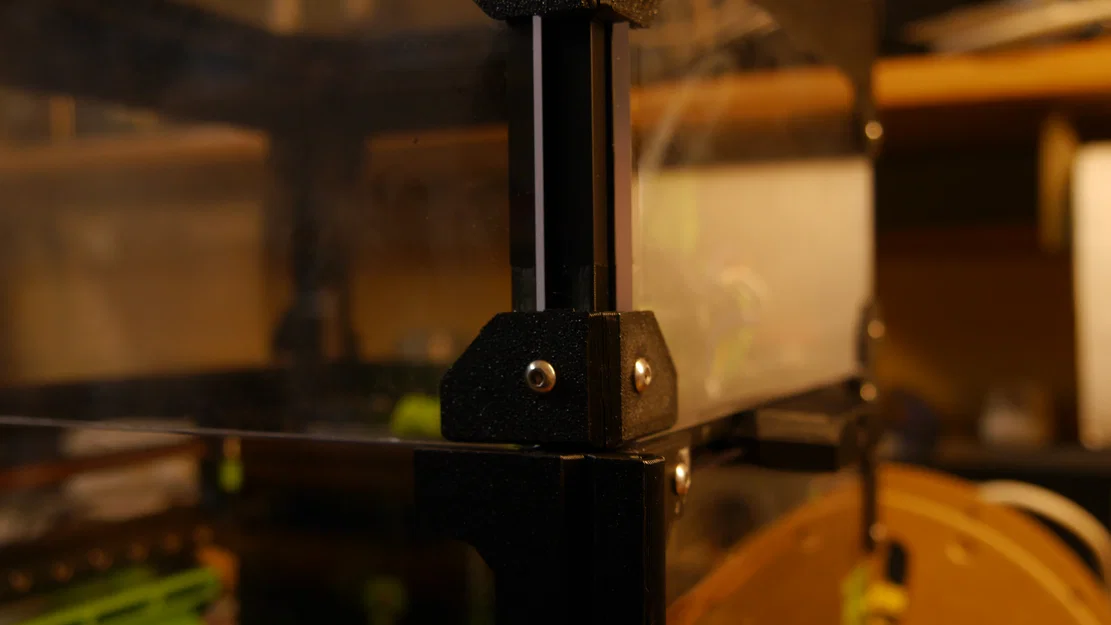

Phần sau:

1. In linh kiện
2. Gỡ bỏ support
3. Chèn ốc M3x35 vào
4. Hướng phần extender sao cho các khe cắm đai ốc quay ra phía ngoài
5. Vặn chặt lại

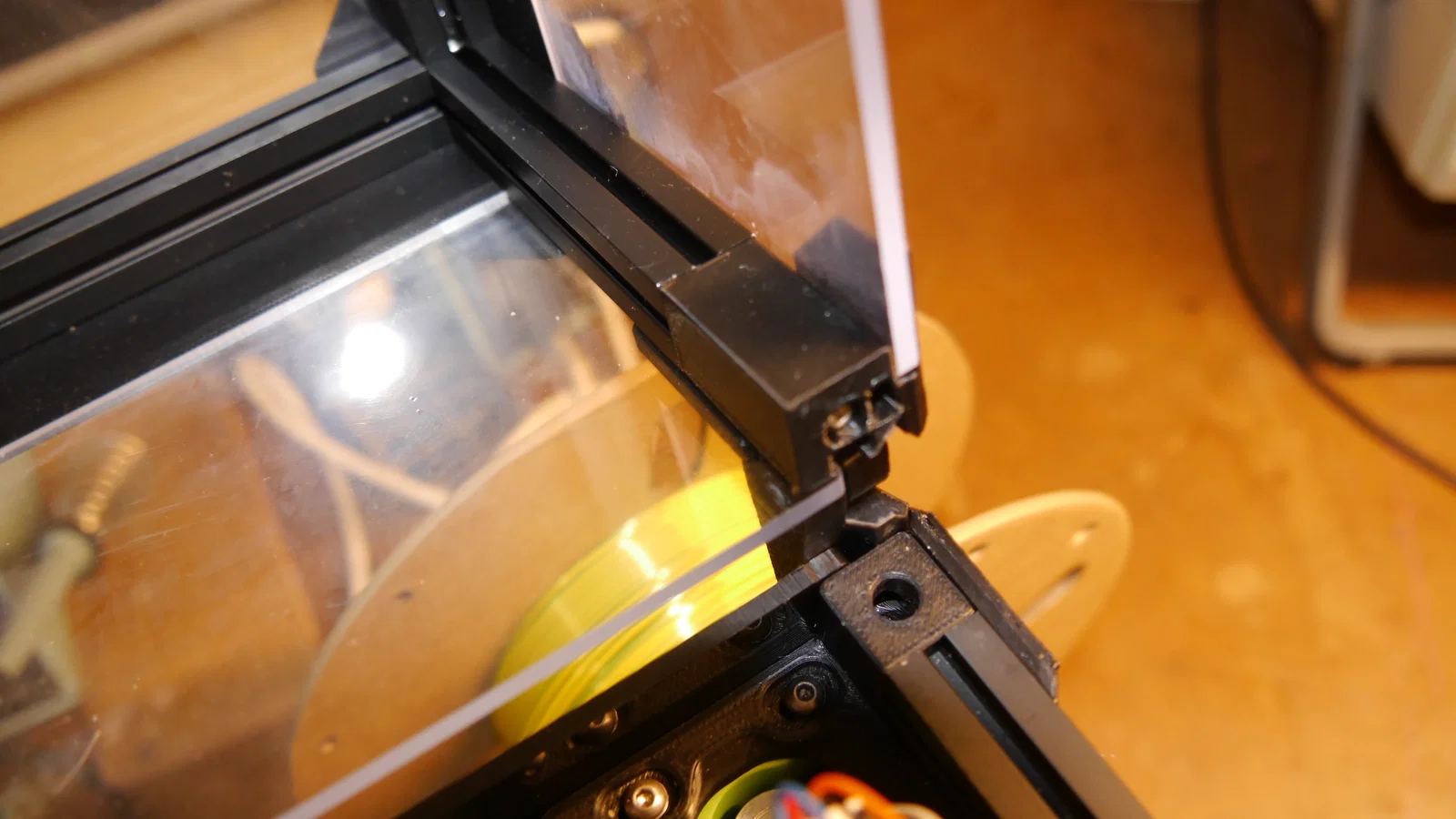

Phần trước:

1. In linh kiện
2. Chèn ốc M3x8 vào tại layer 105
3. Gỡ bỏ support
4. Hướng phần extender sao cho các khe cắm đai ốc quay ra phía ngoài
5. Vặn ốc M3x8 bằng lục giác
6. Vặn các ốc M3x8 thông thường vào khóa cam nhưng đừng dùng keo khóa ren (threadlocker).

Lắp đặt các tấm Panel Extender:

Bây giờ bạn có thể sử dụng nó như một chiếc tophat bình thường.
