Trạm sạc từ tính 8 vị trí cho Olight

Cách đây vài tuần, mình tình cờ thấy một người làm trạm sạc thủ công bằng gỗ với 4 vị trí sạc trong một nhóm trên Facebook... cái này truyền cảm hứng cho mình dữ lắm. Đáng tiếc là khả năng làm đồ gỗ của mình hơi hạn chế, nhưng bù lại mình lại rành về CAD (cụ thể là OpenSCAD ;)... và in 3D.

Mình cũng có dùng Olight Omino, nhưng mình thấy khó chịu vì chỉ sạc được hai quả cầu (Sphere) cùng lúc. (Nếu cố gắng sắp xếp khéo thì mới được ba...).

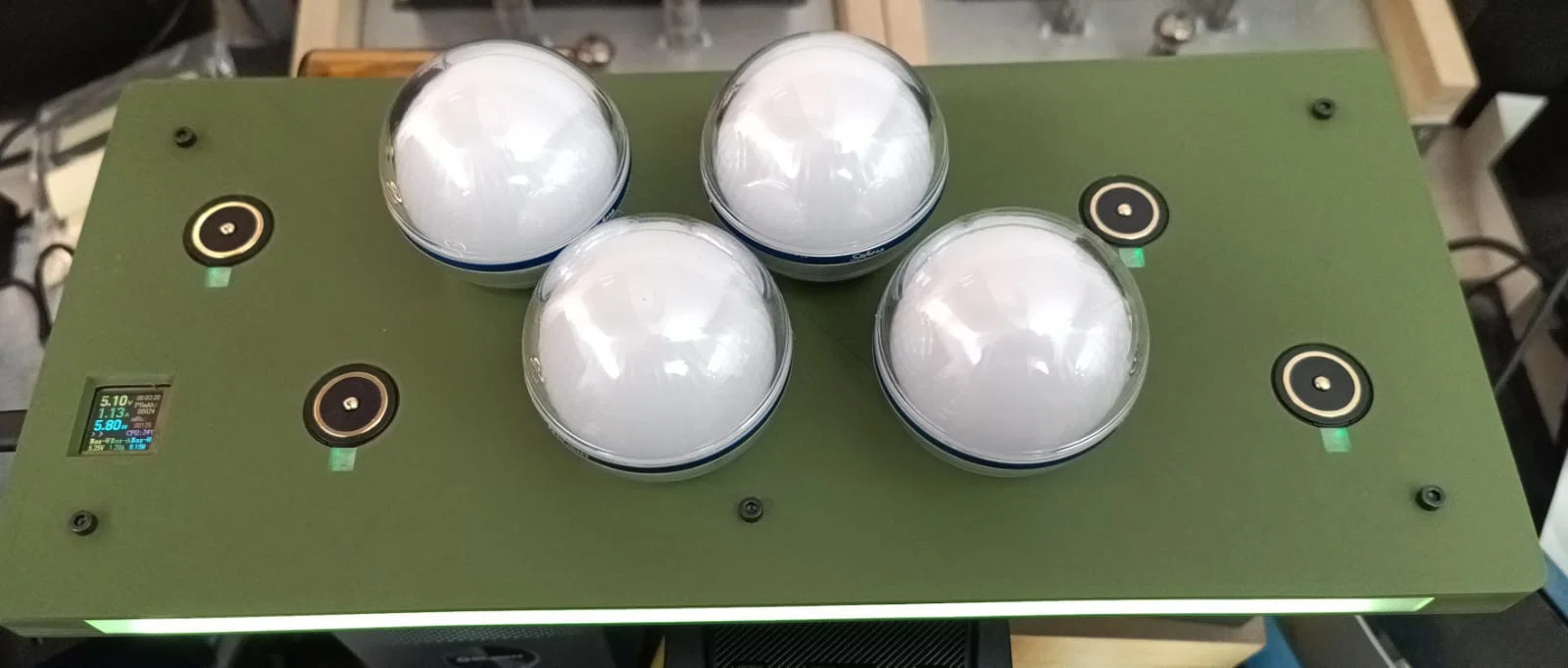

Thế là mình quyết định làm tới bến luôn, thiết kế hẳn một cái bảng để sạc cho 8 thiết bị từ tính. Đây là kết quả nè. Mình tích hợp thêm cả một màn hình đo nguồn USB... thế là xong, một siêu phẩm sạc đã ra đời.

Có một vấn đề là: Hầu hết các củ sạc USB chỉ cấp tối đa khoảng 3A mỗi cổng trên dòng 5V... hơi thiếu hụt một chút. Vì vậy, mình dùng một bộ nguồn "bình thường" có khả năng cung cấp 8A ở 5V. Theo thông số kỹ thuật, màn hình đo nguồn chịu được tới 12A, nên vẫn còn dư dư một tí. 😄

Thiết kế này vẫn dùng được với củ sạc USB-C bình thường, nhưng khi đó sẽ không sạc được hết tất cả các cổng cùng lúc. Mình sử dụng cáp sạc từ tính 1A của Olight. Ban đầu mình định dùng hai bộ sạc từ tính 2A cho hai cổng bên trái, nhưng rồi bỏ ý định đó vì yêu cầu về nguồn điện sẽ cao hơn nữa. Dự án này không nhằm mục đích sạc siêu tốc, mà là tạo ra một thiết kế tiện lợi để để mấy quả cầu Olight của mình.

Ở phía trước và phía sau, mình có lắp thêm đèn LED dây (có thể tắt mở bằng cảm biến chạm). Mình in phần này trên máy Prusa XL bằng nhựa PLA (màu xanh quân đội và nhựa trong suốt cho phần đèn LED).

Các linh kiện mình đặt mua trên AliExpress:

Power-Monitor (HiDance DC50V12A600W)

Cảm biến chạm lá đồng

Dây LED (LED Filament), 3V, 300mm

Và dĩ nhiên là cáp sạc từ tính Olight:

Cáp sạc USB MCC-1A

Mình biết mấy cái đường link này rất nhanh bị thay đổi, nhưng bạn cứ dùng mấy từ khóa trên là sẽ tìm được đồ tương tự thôi.
