Tháp Xoay Trưng Bày Màu (Color Swatch Carousel Tower - Thiết kế Modular/Fusion360)

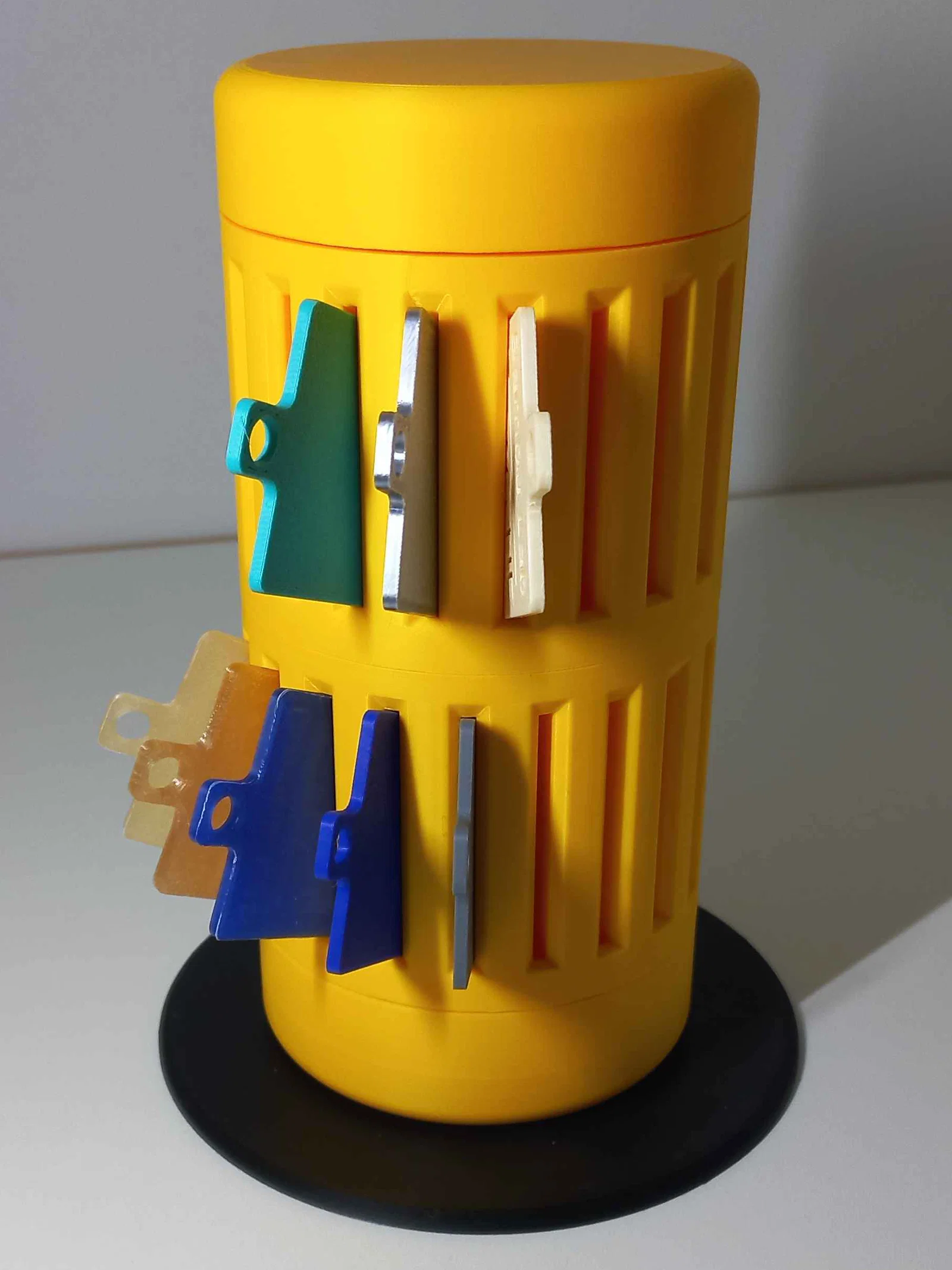

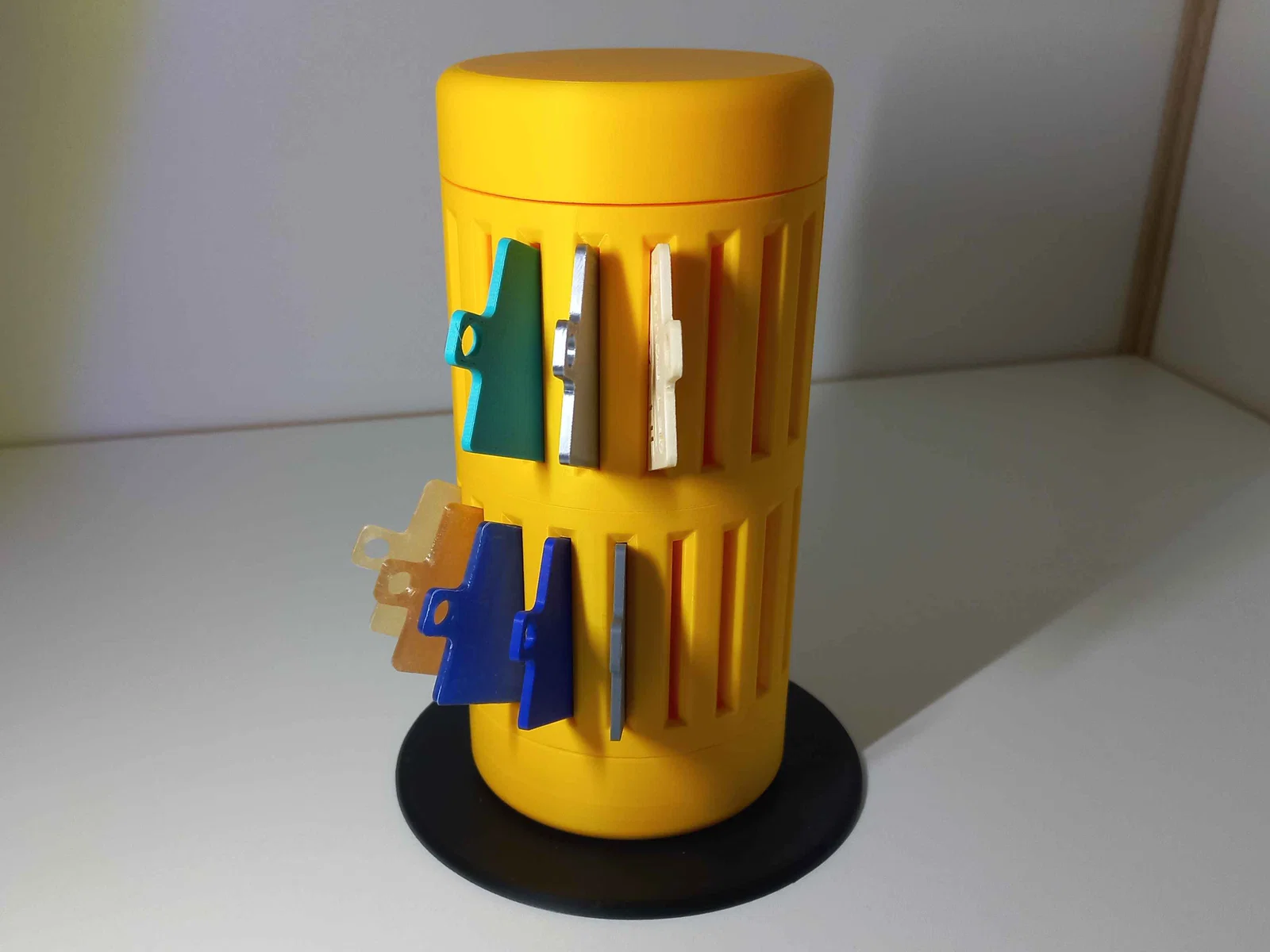

Để có cách trưng bày các mẫu swatch (do mình thiết kế) mà vẫn tiết kiệm không gian, mình đã nghĩ ra hệ thống carousel này. Nó cho phép bạn lưu trữ 20 mẫu swatch mỗi tầng và xoay rất nhẹ nhàng, giúp bạn lấy dễ dàng cả những mẫu ở phía sau. Có 2 biến thể cho phần lõi chứa swatch, một loại được xoay lệch một nửa vị trí để tạo kiểu xen kẽ, nhưng tất nhiên bạn cũng có thể để tất cả thẳng hàng nếu thích. Trong hình mình chỉ chồng 2 tầng, nhưng nhờ thiết kế mô-đun nên bạn có thể chồng bao nhiêu tùy ý (chồng 4 tầng cho 80 mẫu swatch vẫn hoạt động tốt).

File Fusion360 được đính kèm phòng khi bạn muốn xem cách mình thực hiện, vọc vạch thông số hoặc chỉnh sửa mô hình một cách dễ dàng.

Thông tin in ấn:

• In phần nắp (cap), đáy (bottom), vòng bi (bearing) và đế (base) mỗi loại một cái. In phần lõi (inner parts) với số lượng tùy ý (không cần in cả 2 biến thể nếu bạn thích kiểu thẳng hàng). In 2 đầu nối (connectors) + 1 cái cho mỗi 2 tầng lõi.
• In tất cả các bộ phận trên bề mặt phẳng nhất, thường là mặt đáy (ngoại trừ phần bottom thì in ngược sẽ tốt hơn).
• Không cần support nhưng nên dùng brim để tăng độ bám dính trên bàn in.

Lưu ý rằng vì swatch được in bằng đủ loại nhựa, độ khít có thể thay đổi một chút nhưng chúng vẫn sẽ cố định ở đó mà không gặp vấn đề gì. Mỗi loại nhựa có đặc tính riêng nhưng mình đã thử nghiệm với nhiều loại PLA, PETG, ASA, TPU và PVA, tất cả đều hoạt động tốt.
