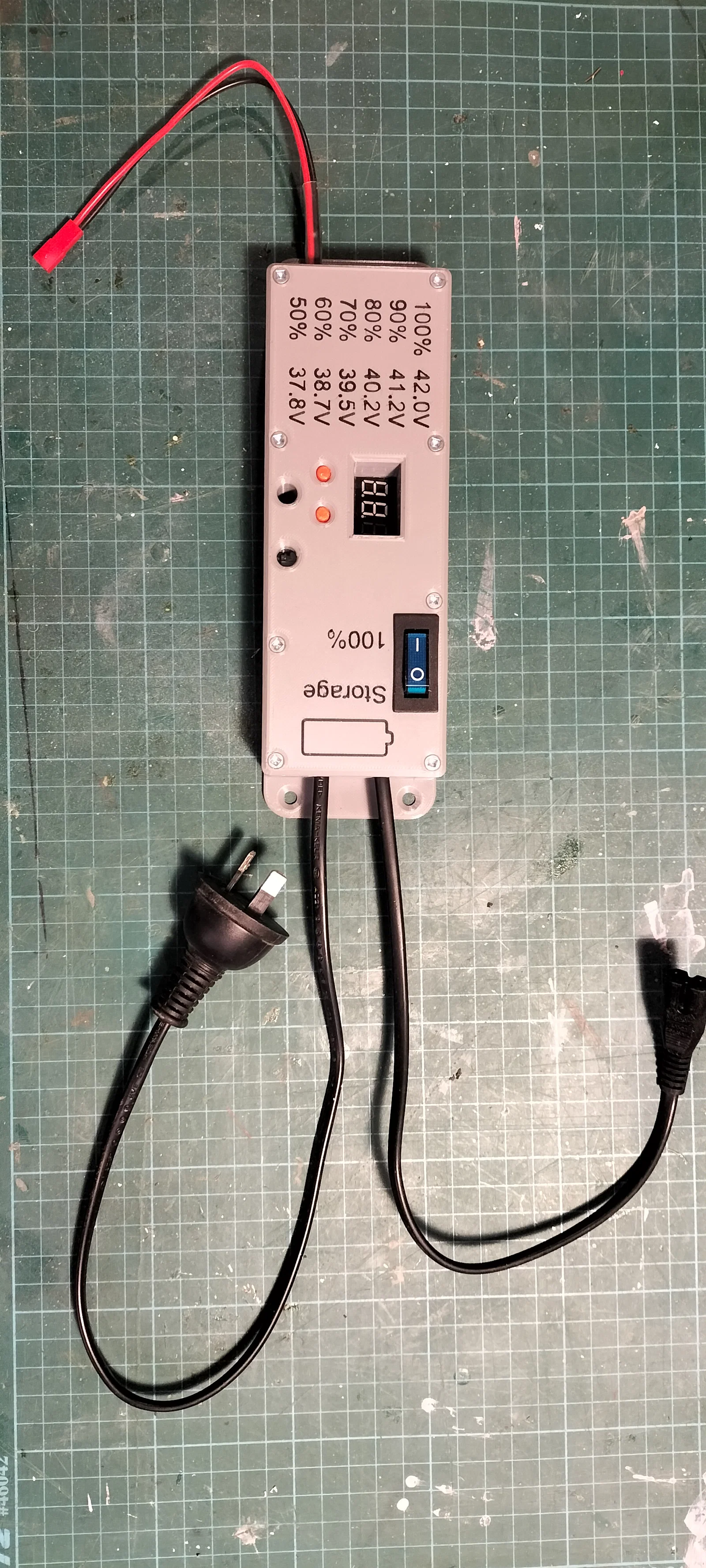

Bộ điều khiển sạc có in chữ cho pin LiPo 10S

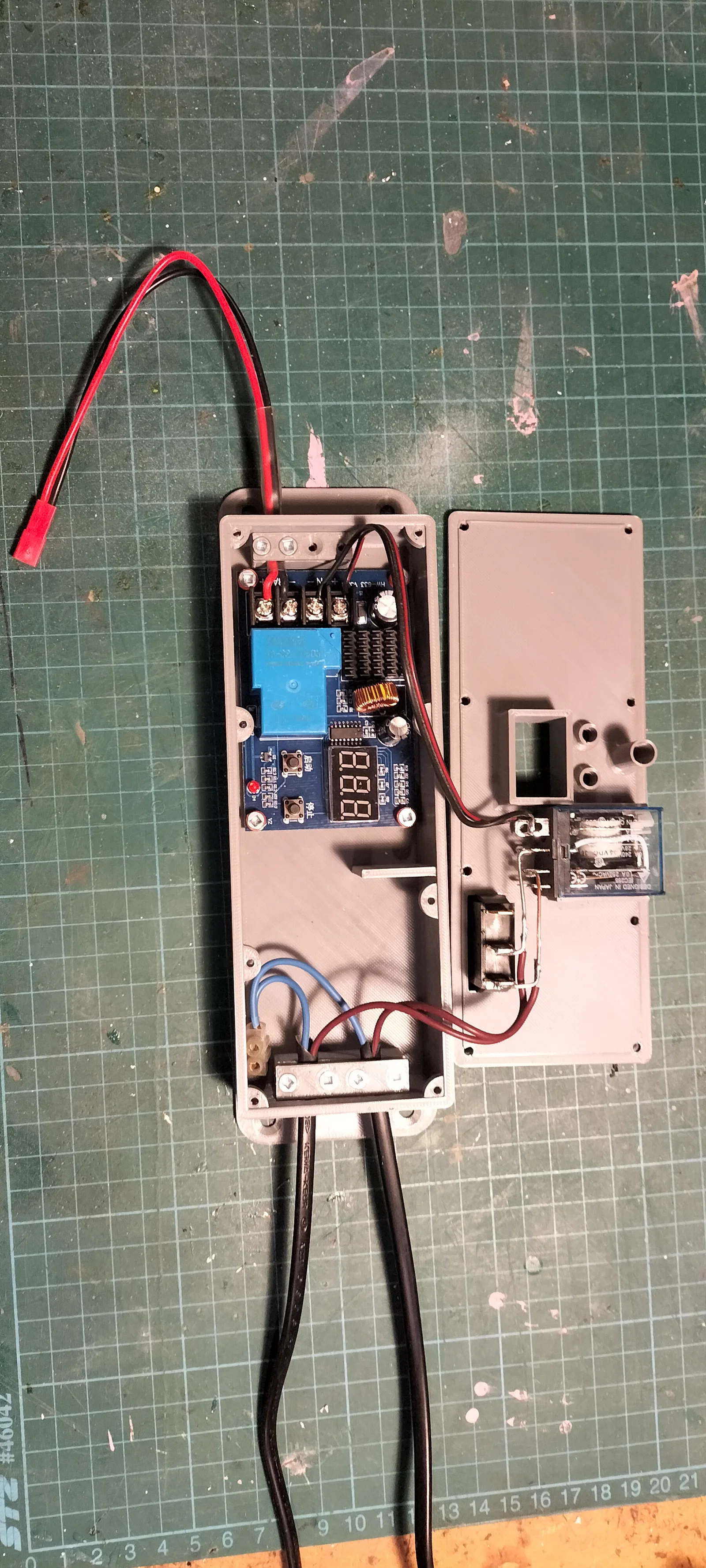

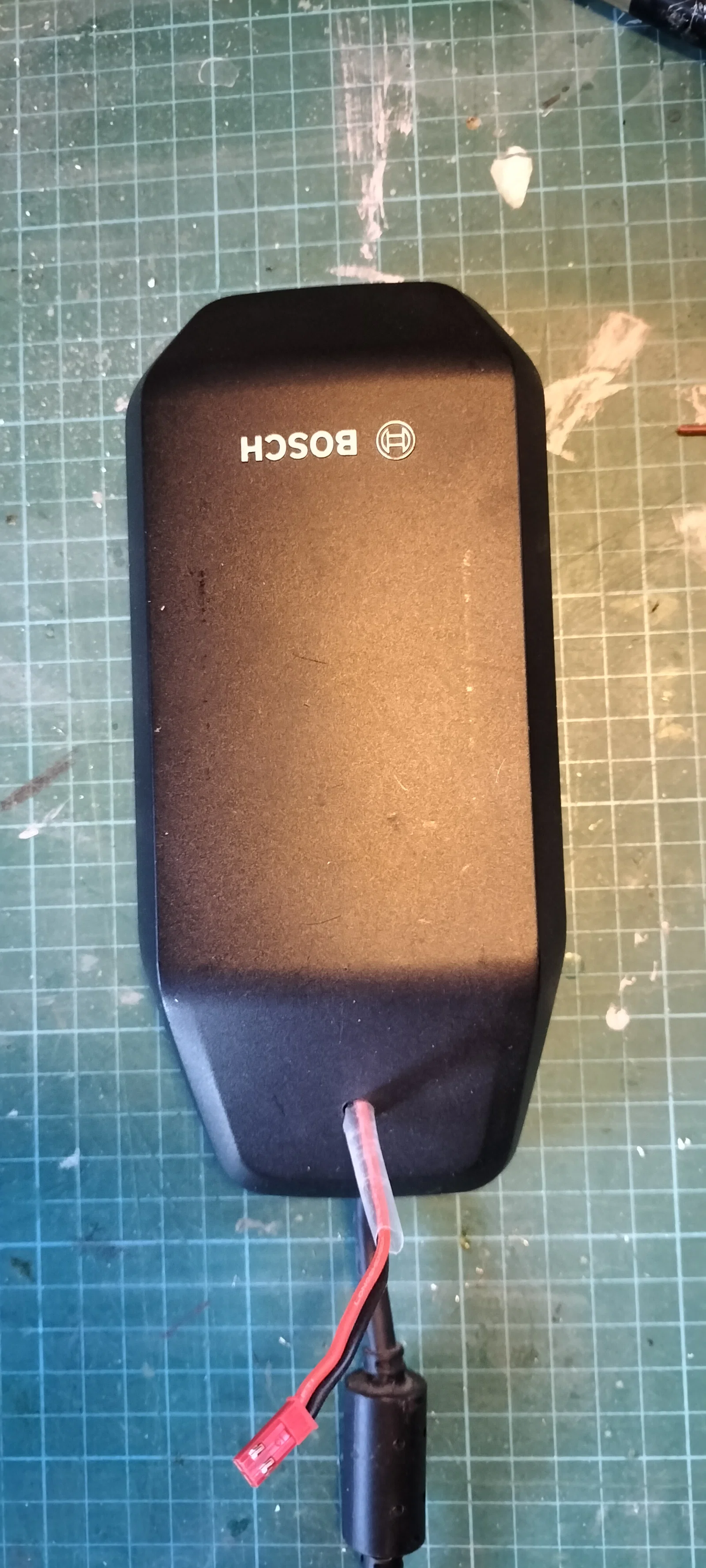

Tất cả các chi tiết in bằng nhựa PLA với độ lấp đầy (infill) 15%, không cần hỗ trợ (supports), độ cao lớp in 0.2mm. Lưu ý rằng thiết bị này sử dụng nguồn điện lưới, vì vậy nếu bạn không tự tin làm việc với điện áp lưới (110V hoặc 220V đến 240V tùy quốc gia của bạn), tốt nhất đừng thử thực hiện dự án này. Thiết bị này dùng để quản lý việc sạc cho bộ pin LiPo 10S trên các thiết bị của tôi, cụ thể là xe đạp điện Ebike và các dụng cụ làm vườn chạy pin 10S (máy cưa xích Stihl). Đây là một phương pháp khá đơn giản, không can thiệp sâu vì các thiết bị của Bosch và nhiều hãng khác thường có thêm các dây tín hiệu giao tiếp giữa bộ sạc và xe/thiết bị. Do đó, việc ngắt nguồn điện lưới sẽ không gây ảnh hưởng đến quá trình hoạt động của bộ sạc, mà chỉ đơn giản là ngắt điện khi đạt đến mức điện áp sạc mong muốn. Lưu ý rằng cả xe đạp điện và máy cưa xích của tôi đều dùng hệ thống pin 10S, nên rơ-le (relay) tôi sử dụng là loại dùng cuộn hút 36VDC với tiếp điểm chịu tải 220V mua từ Aliexpress. Với các mức điện áp pin khác, hãy chọn loại rơ-le phù hợp. Kết nối DC cho bộ điều khiển sạc được đấu song song với dây dẫn từ bộ sạc đến thiết bị cần sạc. Đối với xe đạp điện Bosch, có 4 dây, trong đó hai dây lớn hơn là dây dẫn điện sạc (hãy kiểm tra lại bằng đồng hồ vạn năng). Cắt lớp (Slicing) và in phần chữ cùng nắp (bề mặt in satin sẽ cho kết quả tốt). 1) Đặt mặt nắp úp xuống bàn in. 2) Chia tách mô hình thành các phần riêng biệt. 3) Tắt chế độ in nắp và gộp phần chữ thành một khối duy nhất. 4) Cắt lớp phần chữ không có viền (skirt) ở độ cao 0.2mm. 5) Tắt phần chữ và thực hiện cắt lớp cho nắp. 6) In nắp đè lên phần chữ; máy in sẽ hiểu là không có phần chữ ở đó và bạn sẽ có một bề mặt in rất đẹp. Sử dụng công tắc: Vị trí công tắc ở 100% sẽ bỏ qua bộ điều khiển sạc, giúp bạn sạc đầy pin. Với xe đạp điện Bosch của tôi, tôi cắm bộ điều khiển sạc vào nguồn điện lưới, cắm đầu giắc số 8 vào ổ cắm trên bộ sạc và cắm dây sạc vào xe. Tiếp theo, gạt công tắc sang 100% trong giây lát để khởi động bộ sạc xe đạp điện, lúc này bộ sạc sẽ cấp điện cho bộ điều khiển sạc. Sau đó gạt sang chế độ "storage", bộ điều khiển sẽ giới hạn mức sạc theo cài đặt của bạn (Lưu ý: dung lượng pin hiện tại phải thấp hơn mức bạn cài đặt vì thiết bị này không thể xả pin). Ngoài ra, đối với xe Bosch, bạn có thể bật xe lên khi bộ sạc đã cắm vào xe, sau đó mới cấp nguồn cho bộ sạc; cả hai cách đều hoạt động tốt.
