Thanh đèn LED trạng thái cho Infimech TX / Flyingbear S1

Thanh đèn LED trạng thái cho Infimech TX / Flyingbear S1

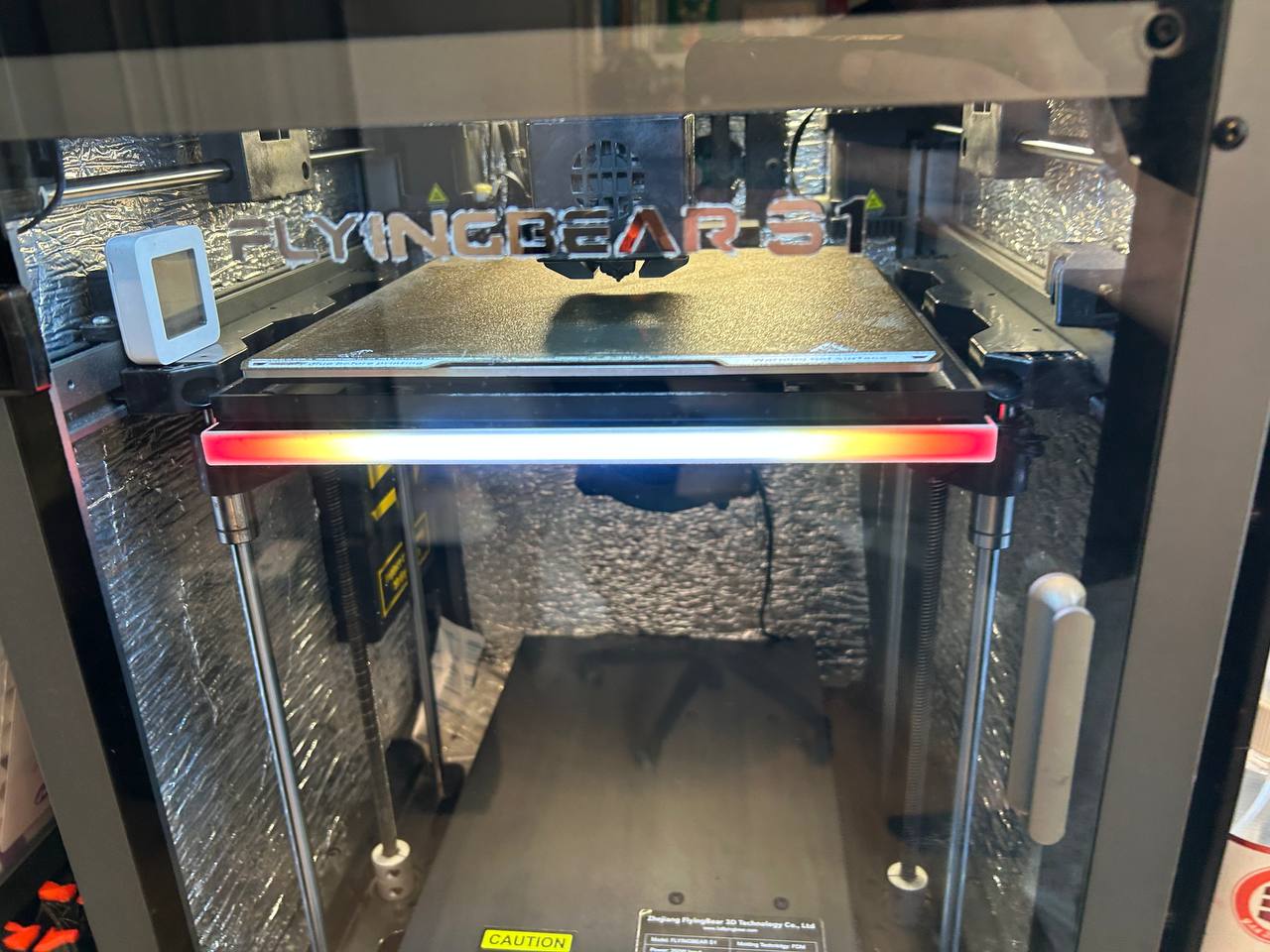

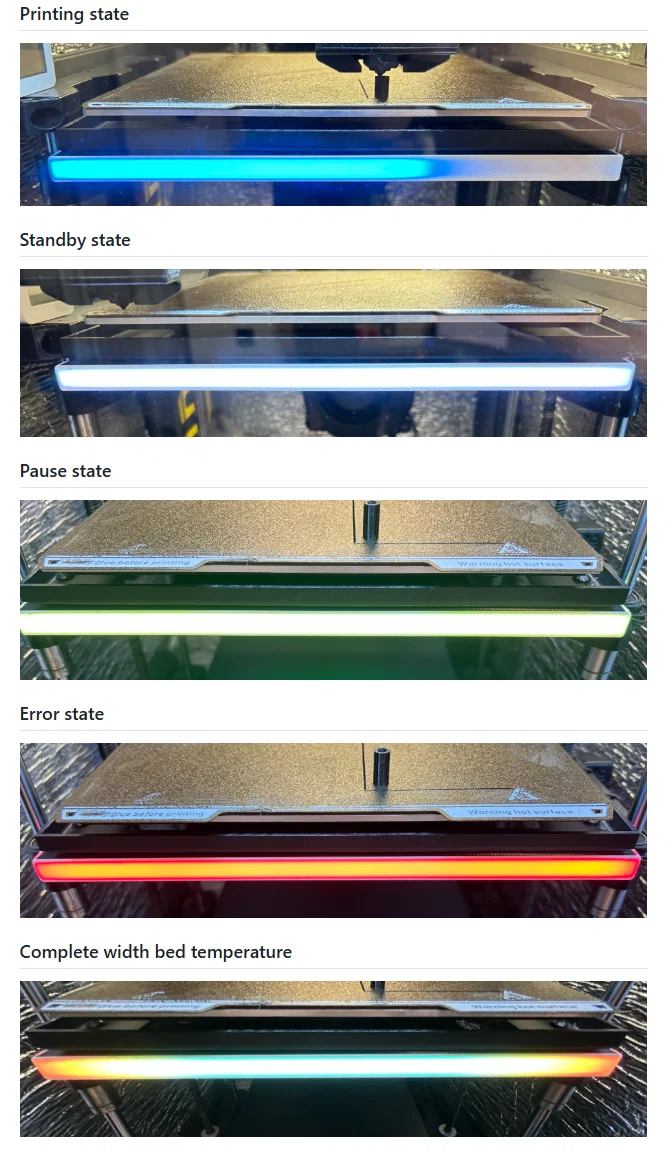

Thanh đèn LED trạng thái cho máy in 3D chạy Klipper, được lấy cảm hứng từ H2D. Nó giúp hiển thị trạng thái máy in, tiến độ in và nhiệt độ bàn nhiệt theo thời gian thực.

Dự án này hoạt động ngay lập tức (out-of-the-box) mà không cần thay đổi cấu hình trên máy in. Mọi hiệu ứng và việc điều khiển LED đều được xử lý bởi một bo mạch ESP32 giá rẻ, giúp việc cài đặt trở nên đơn giản và tiết kiệm.

Firmware, mã nguồn và thông tin chi tiết: https://github.com/nezg/klipper-led-state

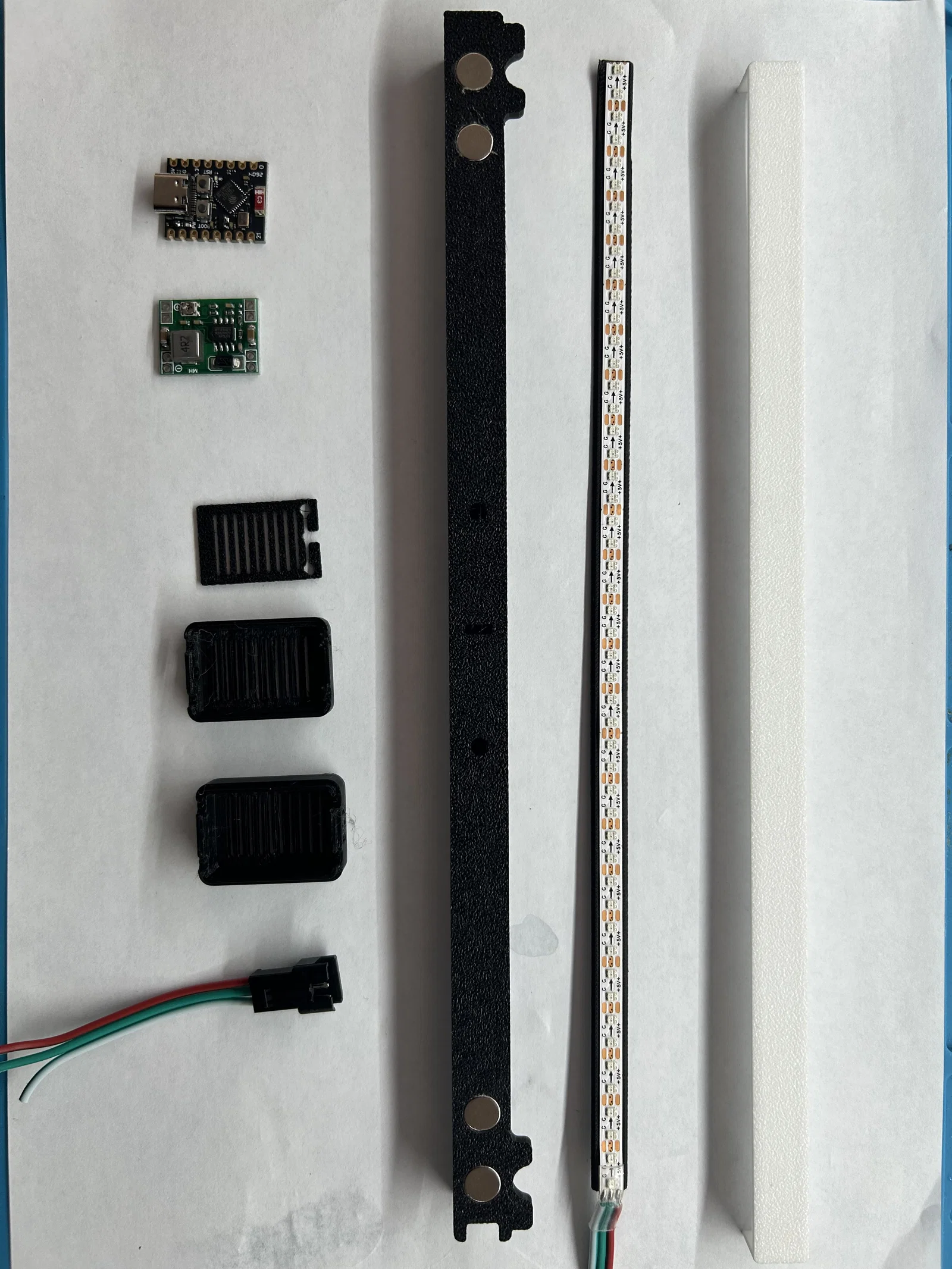

Các linh kiện tối thiểu cần thiết:

• Bo mạch ESP32, ESP32-C3, hoặc ESP32-S3 (tôi đang dùng esp32 c3 - https://ali.click/q0zu41d)
• Bất kỳ dải đèn LED 5V có thể lập trình nào (tương thích WS2812/NeoPixel) (dải led 200led/m - https://ali.click/wsyu41x)
• Nguồn điện cho bo mạch và dải LED (5V, dòng điện phụ thuộc vào độ dài dải LED, ví dụ: DC-DC 24V sang 5V) (dc dc 24 -> 5v https://ali.click/y4zu41s)
• 4× nam châm 8×2 mm

Lắp đặt (dành riêng cho các dòng máy này)

Nguồn điện được lấy trực tiếp từ bo mạch chủ của máy in — có một đầu nối 16-pin với nguồn 24V luôn bật.

1. Đầu vào DC-DC:

• 24V → Đầu vào DC-DC (từ đầu nối 16-pin trên bo mạch chủ)

2. Sau DC-DC (5V):

• +5V → LED + ESP32 (chân 5V)
• GND → LED + ESP32

3. Tín hiệu dữ liệu:

• ESP32 GPIO4 → LED DATA

👉 Nếu bạn thích dự án này — hãy để lại một like và ⭐ trên GitHub 👉 Rất hoan nghênh các bản Fork dành cho các dòng máy in Klipper khác

• thắc mắc về firmware → GitHub
• thắc mắc về mô hình / lắp ráp → tại đây
