HexPanel - Hệ thống bảng mặt trước dạng module hình lục giác

HexPanel là hệ thống bảng mặt trước dạng module, được thiết kế giúp việc lắp đặt đầu nối (connector) trên các hộp thiết bị điện tử trở nên đơn giản hơn. Bạn chỉ cần khoét một lỗ duy nhất trên tấm panel, gắn tấm nền (interface plate) vào, rồi lắp các module hình lục giác chứa đầu nối. Không cần phải khoan lỗ cho từng đầu nối nữa.

Nguyên lý hoạt động

Hệ thống bao gồm ba loại linh kiện:

• Interface plate (Tấm nền): Bộ phận chính gắn vào vách hộp thiết bị. Có sẵn các cấu hình từ 2×1 đến 2×5 hình lục giác. Các cấu hình có ký hiệu "C" được chia làm hai phần và cần dùng thêm miếng ghép nối.

• Modules: Các hình lục giác có khoảng cách 80mm giữa hai đỉnh đối diện, khớp trực tiếp vào tấm nền. Mỗi module hỗ trợ đầu nối thông qua một lỗ khoét 35.6×67mm (tối đa 39.6×68.7mm).

• Junctions (Miếng ghép nối): Dùng để ghép hai nửa tấm nền lại với nhau.

Tấm nền có tính đối xứng tâm, nên bạn không cần phải lo về việc phân biệt bên trái hay bên phải.

Các loại module có sẵn

Đảm bảo lắp vừa các loại tiêu chuẩn:

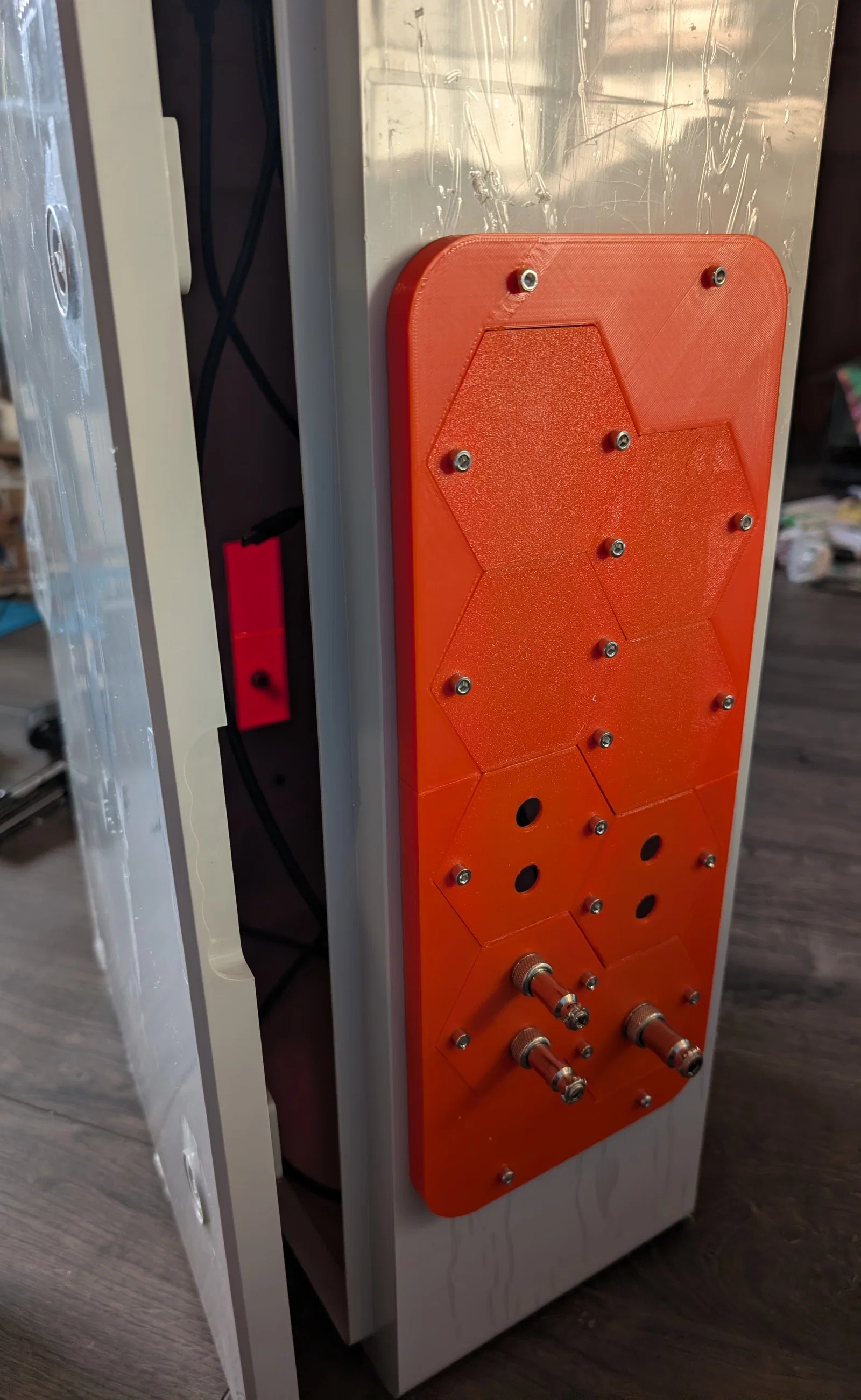

• GX12 / GX16

• Keystone (sắp ra mắt)

• Module trống (khuyên dùng làm nền nếu bạn muốn tự khoét lỗ theo ý thích)

Đã thử nghiệm nhưng không đảm bảo vừa khít hoàn toàn tùy theo thiết bị của bạn:

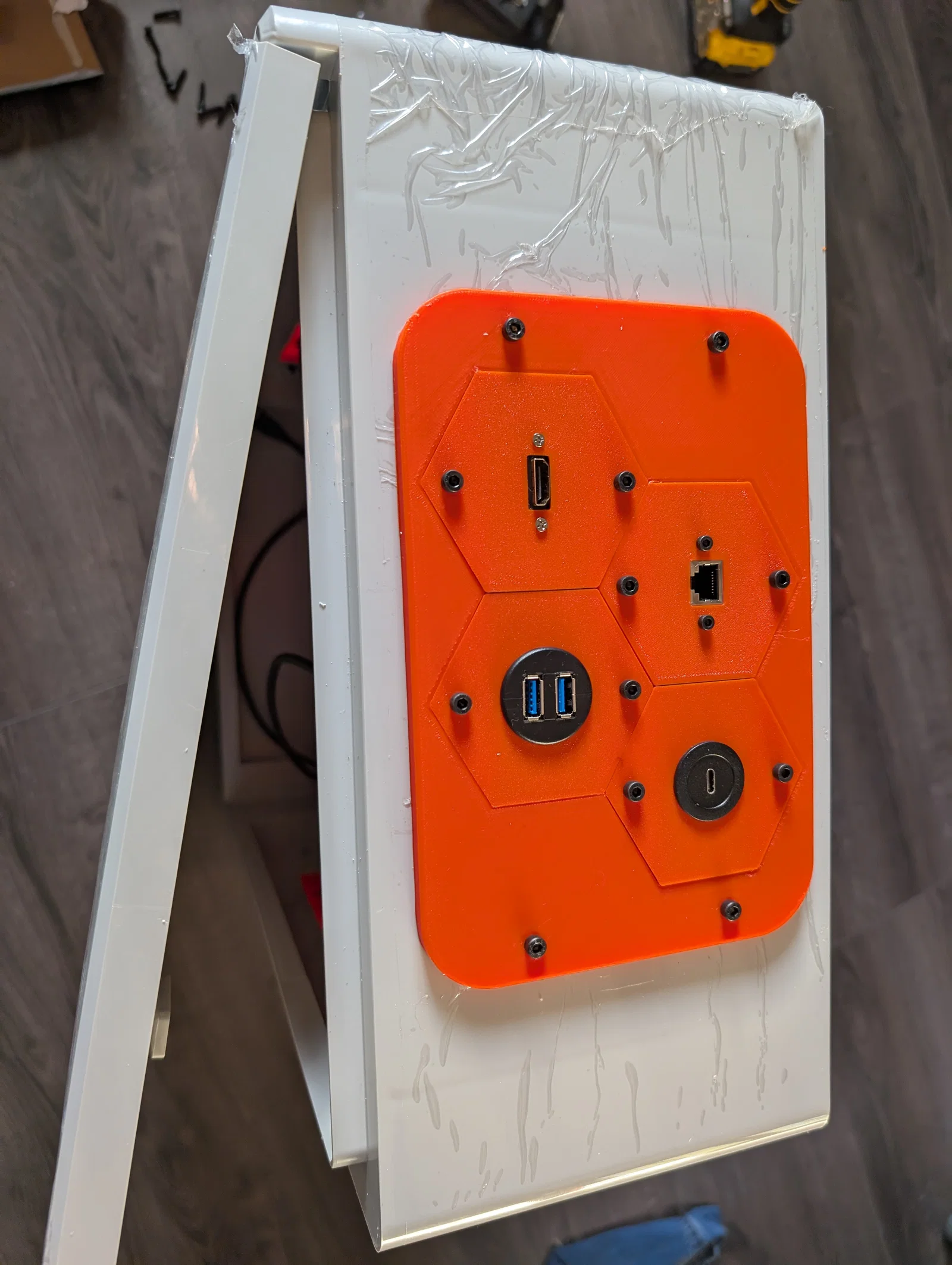

• HDMI

• RJ45

• USB

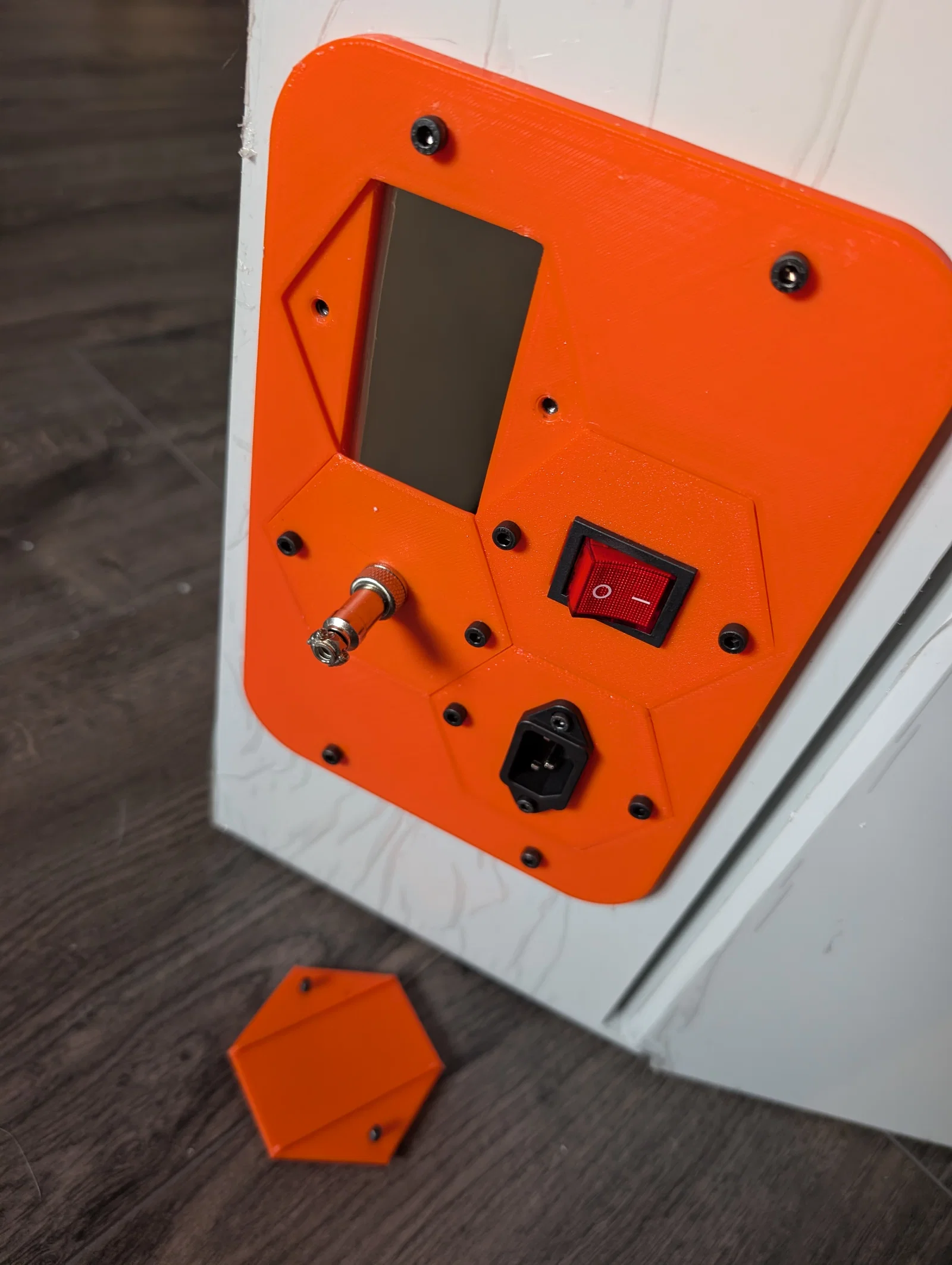

• Đầu vào nguồn C14 (230V)

• Công tắc 230V

Với bất kỳ loại đầu nối nào không nằm trong danh sách, hãy in module trống rồi tự thiết kế lỗ khoét, vì kích thước các đầu nối rất đa dạng nên khó có thể đảm bảo vừa vặn cho tất cả.

Vật liệu cần dùng

• 4 vít M4 với độ dài = độ dày tấm panel + độ dày tấm nền* + 2-3mm (để lắp tấm nền)

• 2 vít M4 dài 10-12mm cho mỗi module

• 4 đai ốc M4 (cho tấm nền) + 2 đai ốc M4 cho mỗi module

• Độ dày tấm nền là 12mm

Lắp ráp

1. Nhấn đai ốc M4 vào tấm nền bằng cách đặt đai ốc lên lỗ và dùng vít vặn từ phía bên kia để kéo nó vào. Đừng lắp đai ốc vào các khe ghép nối.

2. Nếu dùng tấm nền loại chia đôi, hãy ghép hai nửa lại với nhau bằng các miếng ghép nối.

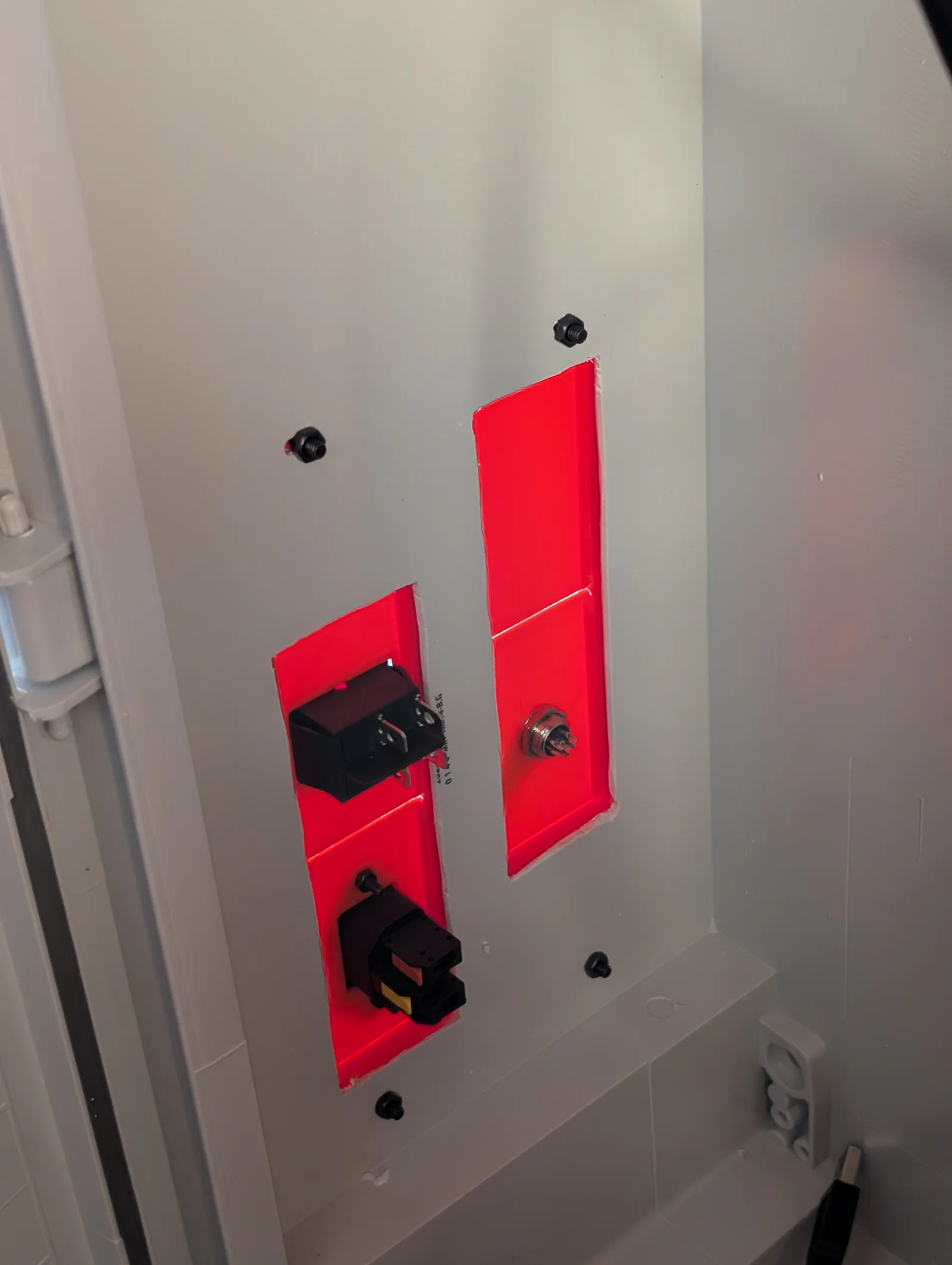

3. Đặt tấm nền lên tấm panel của bạn, đánh dấu vị trí các lỗ lắp và khu vực cần khoét.

4. Khoan 4 lỗ lắp và cắt lỗ trên tấm panel.

5. Gắn tấm nền bằng 4 vít M4 dài và đai ốc.

6. Gắn lần lượt từng module vào.

Miễn trừ trách nhiệm

HexPanel được thiết kế để sử dụng trong nhà, môi trường khô ráo. Sản phẩm không thích hợp cho môi trường ngoài trời, nơi ẩm ướt hoặc các ứng dụng có nguy cơ tiếp xúc với chất lỏng.

Tôi không phải là thợ điện hay chuyên gia được cấp chứng chỉ, chỉ là người chơi tự mày mò và thỉnh thoảng thấy cách làm trong môi trường chuyên nghiệp, nên tôi không có chuyên môn khẳng định. Tôi không nắm rõ các quy định tại quốc gia của bạn, vì vậy vui lòng kiểm tra kỹ các quy định địa phương trước khi sử dụng.

Tôi khuyên bạn nên dùng chất liệu PETG (không nên dùng PLA) và đừng đụng vào nguồn điện lưới nếu bạn không thực sự hiểu mình đang làm gì. Sản phẩm không được chứng nhận cho lưới điện và không đảm bảo an toàn điện, có thể gây thương tích nghiêm trọng, tử vong hoặc hỏa hoạn.

Đây là dự án cá nhân nhằm phục vụ nhu cầu của riêng tôi. Tôi có thể cập nhật nếu có vấn đề phát sinh hoặc cải tiến mới, nhưng không đảm bảo hỗ trợ. Bạn thoải mái chỉnh sửa và biến tấu theo ý thích, đó là mục đích của giấy phép CC BY-NC-SA.
